Type de produit	Perceuse à percussion
Marque	EINHELL
Modèle	BM-G 1000 E
Tension d'alimentation	230 V - 50 Hz
Puissance absorbée	1000 W
Capacité de perçage (béton)	16 mm
Capacité de perçage (acier)	13 mm
Capacité de perçage (bois)	25 mm
Vitesse à vide (1ère vitesse)	0 - 920 min⁻¹
Vitesse à vide (2ème vitesse)	0 - 2650 min⁻¹
Vitesse de percussion	0 - 39 000 coups/min
Type de mandrin	Mandrin porte-foret à serrage rapide (1,5 - 13 mm)
Niveau de pression acoustique	105 dB(A)
Niveau de puissance acoustique	118 dB(A)
Vibration (a_w)	12,6 m/s²
Poids	2,4 kg
Double isolation	Oui
Poignée auxiliaire	Oui, avec butée de profondeur
Inversion du sens de rotation	Oui
Variateur de vitesse	Oui (par pression sur interrupteur)
Blocage de l'interrupteur	Oui (pour marche continue)
Entretien	Garder propre, fentes d'aération dégagées, vérifier les balais si étincelles excessives
Sécurité	Utiliser lunettes et masque anti-poussière, ne pas surcharger, débrancher avant entretien
Garantie	2 ans
Pièces détachées	Vue éclatée et liste disponibles auprès du service après-vente

FOIRE AUX QUESTIONS - BM-G 1000 E EINHELL

Comment changer la vitesse de rotation ?

La BM-G 1000 E dispose d'un variateur de vitesse intégré à l'interrupteur marche/arrêt. Une pression plus ou moins forte sur l'interrupteur permet de sélectionner la vitesse. De plus, vous pouvez présélectionner une vitesse en tournant la vis moletée située dans l'interrupteur. Pour changer de gamme de vitesse (1ère ou 2ème vitesse), utilisez le commutateur d'engrenage sur le dessus de la perceuse (uniquement à l'arrêt).

Comment utiliser la fonction percussion ?

Pour activer le perçage à percussion, tournez le commutateur rotatif (4) sur la position 'perçage à percussion'. Ne commutez qu'à l'arrêt. Pour le perçage dans des carreaux ou dalles, placez-le sur la position 'perçage' (sans percussion) pour éviter de les fissurer.

Comment bloquer l'interrupteur pour une marche continue ?

Appuyez sur l'interrupteur marche/arrêt (9) puis enfoncez le bouton de blocage (8) situé sur le côté. Relâchez l'interrupteur. Pour arrêter, appuyez à nouveau rapidement sur l'interrupteur.

Comment inverser le sens de rotation ?

Utilisez le commutateur d'inversion du sens de rotation (6) situé au-dessus de l'interrupteur. Poussez-le à gauche pour rotation droite (perçage) ou à droite pour rotation gauche (dévissage). Ne commutez que lorsque le moteur est à l'arrêt.

Comment régler la butée de profondeur ?

La poignée auxiliaire (3) est équipée d'une butée de profondeur (2). Desserrez la molette sur la poignée, insérez la tige de butée à la profondeur souhaitée, puis resserrez. La butée limitera la pénétration du foret.

Quelles sont les capacités de perçage de la BM-G 1000 E ?

Elle peut percer jusqu'à 16 mm dans le béton, 13 mm dans l'acier et 25 mm dans le bois.

Comment entretenir la perceuse ?

Gardez la perceuse propre, surtout les fentes d'aération. N'utilisez pas de produits corrosifs pour nettoyer le plastique. Si des étincelles excessives se produisent, faites vérifier les balais de charbon. Maintenez les fentes d'aération dégagées.

Quels accessoires sont inclus ?

Le colis comprend la perceuse BM-G 1000 E, un mandrin porte-foret à serrage rapide (1,5 à 13 mm) déjà monté, une poignée auxiliaire avec butée de profondeur.

Quelles précautions de sécurité prendre ?

Portez toujours des lunettes de protection et un masque anti-poussière lors des travaux générant de la poussière. Utilisez la poignée auxiliaire. Ne surchargez pas la machine. Débranchez toujours la fiche avant toute modification ou nettoyage. Ne percez pas à proximité de vapeurs inflammables.

Quelle est la durée de la garantie ?

La garantie est de 2 ans à compter de la date d'achat. Elle couvre les défauts de matériel et de fabrication. Les pièces de rechange et la main-d'œuvre ne sont pas facturées, mais les dommages ultérieurs ne sont pas couverts. Conservez la preuve d'achat.

MODE D'EMPLOI BM-G 1000 E EINHELL

⑤Veuillez lire attentivement ce mode d'emploi avant de procéder au montage et à la mise en service

©Veuillez ouvrir les page 2

Composition du colis

BM-G 1000 E,

Mandrin porte-foret à serrage rapide 1,5 à 13 mm,

Poignée auxiliaire avec butée de profondeur

Description

1 Mandrin porte-foret à serrage rapide
2 Butée de profondeur de perçage
3 Poignée supplémentaire
4 Commutateur de perçage/de perçage à percussion
5 Plaque signalétique
6 Commutateur d'inversion du sens de rotation
7 Réglage de la vitesse
8 Bouton de blocage
9 Interrupteur marche/arrêt

Données techniques

Tension 230 V - 50 Hz

Puissance absorbée 1000 W

Capacité de perçage Béton 16 mm

Acier 13 mm

Bois 25 mm

Vitesse en charge 0 - 920 min -1

Vitesse en charge 0 - 2650 min

Vitesse en percussion 0 - 39.000 min

A double isolation

Niveau de pression acoustique LPA 105 dB(A)

Niveau de puissance acoustique LWA 118 dB(A)

Vibration a_w 12,6 m/s ^2

Poids 2,4 kg

Attention

• La BM-G 1000 E n'est pas prévue pour l'entraînement d'outils adaptables.
• Ne pas utiliser à proximité de vapeurs ou de liquides inflammables.
• Utiliser seulement des forets bien affûtés et des embouts de vissage adaptés.
• Retirez la fiche de la prise de courant pour toutes modifica-tions de l'utilisation et pour le nettoyage.
• Protégez le cordon d'alimentation contre les détériorations. Huile et acides peuvent endommagés le cordon.

• Ne pas porter l'appareil par le cordon d'alimentation.

• Ne pas retirer la fiche de la prise de courant en tirant sur le cordon d'alimentation.

• Ne pas retirer la fiche de la prise de courant en tirant sur le cordon d'alimentation.
• Avant le raccordement à la prise de courant, veillez à ce que l'interrupteur de service ne soit pas bloqué sur marche.
• En cas d'utilisation de câble sur enrouleur, dérouler entièrement le câble. Section du câble : min 1,5 mm ^2 .
• Ne pas surcharger la machine.
• Fixer fermement toutes les pièces à travailler.
• Empêcher l'accès aux enfants.
• Assurez-vous une bonne stabilité sur les échelles ou écha-faudages lors de perçage à main levée.
• Utilisez la poignée auxiliaire lorsque vous percez à proximité de conduites électriques.
• Mettez des lunettes de protection et utilisez un masque anti-poussière pour les travaux de perçage dégageant de la poussière.
• Faites effectuer des réparations uniquement par un spécialiste.
• N'utilisez que des pièces de rechange originales.
• L'émission de bruit peut dépasser 85 dB (A) sur le lieu de travail. Si tel est le cas, des mesures d'insonorisation pour l'utilisateur doivent être prises. Le niveau sonore de cet outil électroportatif est mesuré selon ISO 3744, NFS 31-031 (84/537/CEE).
• La valeur de vibration mesureé sur la poignée selon ISO 8662-8.

Entretien

• Gardez votre perceuse propre.
• N'utilisez pas de produits corrosifs pour nettoyer le plastique.
• En cas de formation excessive d'étincelles, vérifiez les balais des charbons.
• Maintenez les fentes d'aération dégagées.
• Dans le cas où vous constateriez des détériorations, la vue éclatée cijointe ainsi que la liste des pièces détachées vous permettra de définir avec précision les pièces de rechange et de passer la commande auprès de notre service aprèsvente.

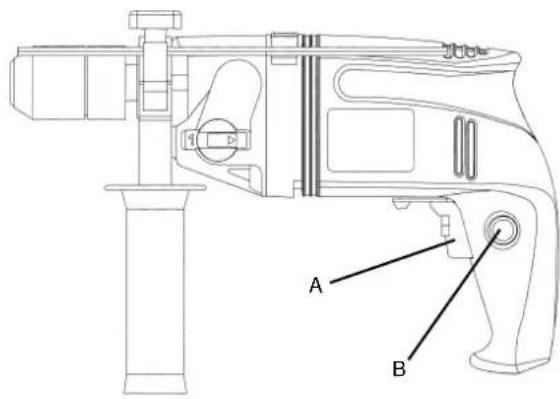

Interrupteur marche/arrêt:

Mise en marche:

Appuyer sur l'interrupteur A

Marche continue:

Bloquer l'interrupteur A avec le bouton de blocage B

Arrêt:

Appuyer rapidement sur l'interrupteur A Une pression plus ou moins forte exercée sur l'interrupteur A vous permet de sélectionner la vitesse. En tournant la vis moletée dans l'interrupteur A, vous pouvez présélectionner la vitesse.

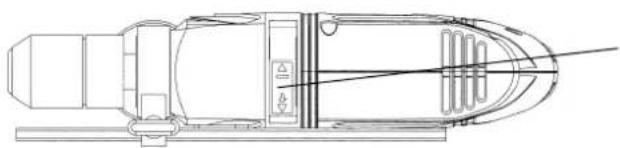

Commutation de l'engrenage Position: 1ère vitesse

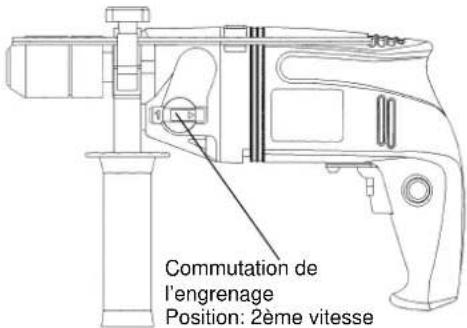

Commutation de l'engrenage Position: 2ème vitesse

Commutateur rotatif en position "perçage à percussion". Ne commutez qu'à l'arrêt!

Remarque: Pour le perçage dans des carreaux et des dalles amener l'interrupteur sur position "perçage"!

Commutateur rotatif en position "perçage". Ne commutez qu'à l'arrêt!

La période de garantie commence à partir de la date d'achat et dure 2 ans.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

NL EINHELL-GARANTIE

Sous réserve de modifications
