Tuotetyyppi	Iskuporakone
Merkki	EINHELL
Malli	BM-G 1000 E
Syöttöjännite	230 V - 50 Hz
Ottoteho	1000 W
Poraussyvyys (betoni)	16 mm
Poraussyvyys (teräs)	13 mm
Poraussyvyys (puu)	25 mm
Kuormittamaton nopeus (1. nopeus)	0 - 920 min⁻¹
Kuormittamaton nopeus (2. nopeus)	0 - 2650 min⁻¹
Iskutaajuus	0 - 39 000 iskua/min
Istukan tyyppi	Pikakiinnitysporakoneistukka (1,5 - 13 mm)
Äänenpainetaso	105 dB(A)
Äänitehotaso	118 dB(A)
Tärinä (a_w)	12,6 m/s²
Paino	2,4 kg
Kaksoiseristys	Kyllä
Lisäkahva	Kyllä, syvyysrajoittimella
Pyörimissuunnan vaihto	Kyllä
Nopeudensäätö	Kyllä (kytkimen painalluksella)
Kytkimen lukitus	Kyllä (jatkuvaa käyttöä varten)
Huolto	Pidä puhtaana, tuuletusaukot vapaina, tarkista hiilet jos liiallista kipinöintiä
Turvallisuus	Käytä suojalaseja ja pölysuojainta, älä ylikuormita, irrota pistoke ennen huoltoa
Takuu	2 vuotta
Varaosat	Räjäytyskuva ja luettelo saatavilla huoltopalvelusta

Usein kysytyt kysymykset - BM-G 1000 E EINHELL

Kuinka vaihtaa pyörimisnopeutta?

BM-G 1000 E:ssä on nopeudensäädin integroituna päälle/pois-kytkimeen. Kytkimen painalluksen voimakkuus valitsee nopeuden. Lisäksi voit esivalita nopeuden kiertämällä kytkimessä olevaa ristikkoruuvia. Vaihtaaksesi nopeusaluetta (1. tai 2. nopeus), käytä vaihdekytkintä porakoneen päällä (vain pysäytettynä).

Kuinka käyttää iskutoimintoa?

Aktivoidaksesi iskuporauksen, käännä kiertokytkin (4) asentoon 'iskuporaus'. Vaihda vain pysäytettynä. Poratessasi laattoja, aseta se asentoon 'poraus' (ilman iskua) välttääksesi halkeamat.

Kuinka lukita kytkin jatkuvaa käyttöä varten?

Paina päälle/pois-kytkintä (9) ja paina sitten sivulla oleva lukituspainike (8). Vapauta kytkin. Pysäyttääksesi paina kytkintä nopeasti uudelleen.

Kuinka vaihtaa pyörimissuuntaa?

Käytä pyörimissuunnan vaihtokytkintä (6) kytkimen yläpuolella. Työnnä sitä vasemmalle oikealle pyörimiselle (poraus) tai oikealle vasemmalle pyörimiselle (ruuvaaminen). Vaihda vain moottorin ollessa pysähtynyt.

Kuinka säätää syvyysrajoitinta?

Lisäkahva (3) on varustettu syvyysrajoittimella (2). Löysää kahvan rullaa, aseta rajoitintanko haluttuun syvyyteen ja kiristä. Rajoitin rajoittaa poran tunkeutumista.

Mitkä ovat BM-G 1000 E:n poraustehokkuudet?

Se pystyy poraamaan jopa 16 mm betoniin, 13 mm teräkseen ja 25 mm puuhun.

Kuinka huoltaa porakonetta?

Pidä porakone puhtaana, erityisesti tuuletusaukot. Älä käytä syövyttäviä aineita muovin puhdistukseen. Jos esiintyy liiallista kipinöintiä, tarkistuta hiiliharjat. Pidä tuuletusaukot vapaina.

Mitkä lisävarusteet sisältyvät?

Pakkaus sisältää BM-G 1000 E -porakoneen, valmiiksi asennetun pikakiinnitysporakoneistukan (1,5–13 mm), lisäkahvan syvyysrajoittimella.

Mitä turvatoimia on noudatettava?

Käytä aina suojalaseja ja pölysuojainta pölyä tuottavissa töissä. Käytä lisäkahvaa. Älä ylikuormita konetta. Irrota aina pistoke ennen muutoksia tai puhdistusta. Älä poraa syttyvien höyryjen läheisyydessä.

Mikä on takuun kesto?

Takuu on 2 vuotta ostopäivästä. Se kattaa materiaali- ja valmistusvirheet. Varaosista ja työstä ei veloiteta, mutta myöhemmät vauriot eivät kuulu takuun piiriin. Säilytä ostotodistus.

KÄYTTÖOHJE BM-G 1000 E EINHELL

Pyydämme Teitä lukemaan käyttöohjeen tarkkaavaisesti ennen asennusta ja käyttöönottoa

SF Käännä sivut 2 auki

®Slå opp på side 2

Pikkalinnitysporanistukka1,5 -13 mm,

Lisäkahva syvyysvasteella

Nimike

1 Pikkalinnitysporanistukka
2 Poraussyvyyden vaste
3 Lisäkahva
4 Vaihtokytkin poraus/ iskuporaus
5 Tyyppikilpi
6 Vaihtokytkin oikeakäynti/ vasenkäynti
7 Kierrosluvunsäädin
8 Lukitsin
9 Pois-/päällekytkin

Tekniset tiedot

Jännite: 230V ~ 50 Hz

Tehon kulutus: 1000 Watti

Porausteho: Betoni 16 mm

Teräs 13 mm

Puu 25 mm

Värähtelyä minuutissa: 0 - 920 min	-1
Värähtelyä minuutissa: 0 - 2650 min	-1
Iskuluku: 0 - 39.000 min
Äänen painetaso LPA 105 dB(A)
Äänen tehotaso LWA 118 dB(A)
Tärinä a_w	12,6 m/s ^2
Paino 2,4 kg

Soujaeristetty

• Älä kanna laitetta verkkojohdosta.
• Älä vedä pistoketta irti pistorasiasta johdosta vetämällä.
• Tarkista ennen pistokkeen pistorasiaan työntämistä, että käyttökytkin ei ole lukittu.
• Kun käytät kaapelirumpua, kierrä johto kokonaan rummulle. Johtimen läpimitta vähintään 1,5 mm ^2 .
• Älä ylikuormita konetta.
• Kiinnitä kaikki työstettävät kappaleet tukevasti.
• Älä anna lasten käyttää tai käsitellä laitetta.
• Tarkista ensin seinissä kulkevien näkymättöminen sähkö-. vesi- tai kaasujohtojen sijainti johdon-hakulaitteella, ennen poraamisen aloittamista.
• Käytä suojalaseja ja käytä pölynaamaria, kun työskenneltäessä syntyy paljon pölyä.
• Vain sähkömies saa suorittaa korjaustyöt.
• Käytä vain alkuperäisiä varaosia.
• Työpaikan melutaso saattaa ylittää 85 dB (A). Tällöin on huolehdittava käyttäjää koskevista melunsuojatoimenpiteistä. Tämän sähkötyökalun ääni on mitattu ISO 3744, NFS 31-031 (84/537/ETY) mukaisesti.
• ISO 8662-8 mukainen kahvasta mitattu tärinä 12,6 m/s²

Huolto

• Pidä porakone aina puhtaana.
• Älä käytä muovin puhdistamiseen mitään syövyttäviä aineita.
• Jos liiallista kipinöintiä ilmenee, tarkista poran terät.
• Pidä tuuletusaukot vapaina.
• Mikäli toteat laitteessa vikoja, voit nimetä varaosat mukana olevan rakennepiirustuksen, sekä osalistan avulla ja tilata osat huoltopalvelusta.

Huomio

• BM-G 1000 E ei ole tarkoitettu lisäyslaitteiden käyttöön.
• Älä käytä laitetta höyryjen tai palavien nesteiden läheisyydessä.
• Käytä vain teräviä poranteriä ja sopivia ruuvausosia.
  Vedä aina laitetta korjattaessa tai puhdistettaessa pistoke irti pistorasiasta.
• Suojaa verkkojohto vahingoittumiselta. Öljy ja hapot voivat vahingoittaa johtoa.

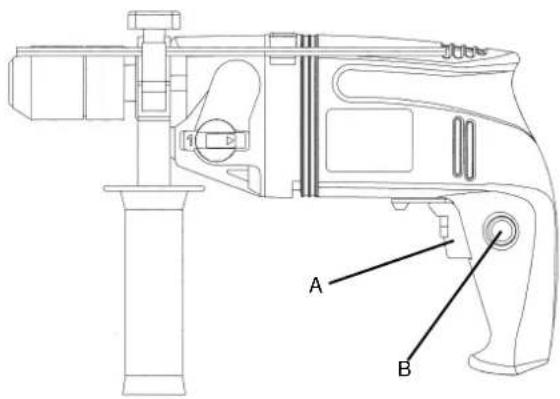

Kytkentä päälle: Paina kytkintä A.

Kestokäyttö: Varmista kytkin A lukitsimella B.

Kytkentä pois päältä: Paina nopeasti kytkintä A.

Painamalla kytkintä A enemmän tai vähemmän voimakkaasti valitaan kierrosluku. Kiertämällä säätöruuvia kytkimessä A voidaan esivalita kierrosluku.

VAIHTEISTON KYTKENTÄ ASENTOON 1

VAIHTEISTON KYTKENTÄ ASENTOON 1. VAIHDE

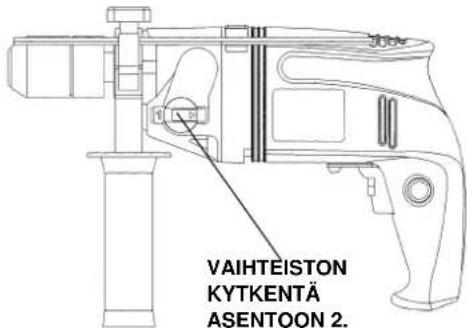

VAIHTEISTON KYTKENTÄ ASENTOON 2.

VAIHTÈISTON KYTKENTÄ ASENTOON 2. VAIHDE

Ohje: Säädä kone laattojen ja kaakelin porauksessa asentoon „poraus“!

Takkuuaika alkaa ostopäivänä ja sen pituus on 2 vuotta.

Takuu korvaa valmistusviat tai materiaali- ja toimintoviat. Tähän tarvittavia varaosia ja työaikaa ei laskuteta.

Välillisiä vahinkoja ei korvata.

Teidän asiakaspalveluyhdyshenkilönne

N EINHELL-GARANTIDOKUMENT

Oikeus teknisiin muutoksiin pidätetään
