WS-G 115 E - Broyeur EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuleuse d'angle (broyeur)
Marque	EINHELL
Modèle	WS-G 115 E
Usage principal	Tronçonnage et dégrossissage de métaux et pierres
Tension nominale	230 V ~ 50 Hz
Puissance absorbée	750 W
Vitesse à vide (min)	2 800 tr/min
Vitesse à vide (max)	11 000 tr/min
Diamètre max de meule	115 mm
Filetage de broche motrice	M 14
Niveau de pression acoustique (LPA)	93 dB(A)
Niveau d'intensité acoustique (LWA)	99 dB(A)
Vibration (poignée)	6,2 m/s²
Poids	2,5 kg
Double isolation	Oui
Garantie	2 ans
Interrupteur de sécurité	Oui, avec verrouillage
Régulateur électronique de vitesse	Oui, molette de réglage
Dispositif d'arrêt de broche	Oui, pour changement de meule
Capot de protection	Inclus
Poignée supplémentaire	Incluse
Accessoires inclus	Clé à ergots, bride de serrage, écrou à bride

FOIRE AUX QUESTIONS - WS-G 115 E EINHELL

Comment changer la meule sur la WS-G 115 E ?

Débranchez l'appareil, enfoncez le dispositif d'arrêt de broche, desserrez l'écrou à bride avec la clé à ergots, remplacez la meule, puis serrez l'écrou. Assurez-vous que l'arrêt de broche est enclenché.

Quelles sont les précautions de sécurité à prendre ?

Portez des lunettes de protection, des gants, un protège-oreilles et un masque respiratoire. Vérifiez l'état de l'appareil et du câble avant chaque utilisation. Utilisez toujours le capot de protection et la poignée supplémentaire.

Quelle est la tension d'alimentation ?

La tension nominale est de 230 V ~ 50 Hz. Vérifiez que votre prise correspond.

Peut-on utiliser des meules de diamètre supérieur à 115 mm ?

Non, le diamètre maximum autorisé est de 115 mm. Utiliser une meule plus grande est dangereux.

Comment régler la vitesse de rotation ?

Tournez la molette de réglage pour présélectionner la vitesse souhaitée. Plus le chiffre est élevé, plus la vitesse est grande. Adaptez la vitesse au matériau.

Quels matériaux peuvent être usinés ?

L'appareil est conçu pour le tronçonnage et le dégrossissage des métaux et des pierres. N'utilisez pas de matériaux contenant de l'amiante.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant le nettoyage. Utilisez un chiffon sec ou légèrement humide pour essuyer l'extérieur. N'utilisez pas de solvants. Gardez les fentes de ventilation propres.

Où trouver des pièces de rechange ?

Utilisez exclusivement des pièces de rechange originales EINHELL. Contactez votre revendeur ou le service après-vente.

Que faire si la meule vibre ?

Arrêtez immédiatement l'appareil. Les meules vibrantes doivent être remplacées. Effectuez un essai à vide d'au moins une minute après le montage d'une nouvelle meule.

Quelle est la puissance de l'appareil ?

La puissance absorbée est de 750 W, ce qui offre une bonne capacité pour les travaux de meulage sur métaux et pierres.

MODE D'EMPLOI WS-G 115 E EINHELL

1 Dispositif d'arrêt de la broche
2 Carter de protection
3 Flasque *
4 Meule
5 Ecrou de serrage *

NL

Consignes générales de sécurité et de prévention des accidents

Vous ne pourrez travailler sûrement et sans aucun risque avec l'appareil que si vous lisez entièrement les consignes de sécurité et le mode d'emploi et si vous en respectez les instructions.

• Contrôlez, avant chaque utilisation, l'appareil, le câble de raccordement et la fiche. Utilisez l'appareil seulement si son état est parfait et s'il n'est pas endommagé. En cas de dégâts, les pièces endommagées doivent être remplacées tout de suite par un électricien confirmé.
• Retirez la fiche secteur de la prise de courant avant tout travail sur l'appareil, avant le remplacement d'un outil et pendant que l'appareil n'est pas utilisé.
• Afin d'éviter des dégâts au câble secteur, guidez toujours le câble secteur vers l'arrière de l'appareil.
• Si vous travaillez en plein air, n'utilisez que les câbles de rallonge homologués à cet effet. Les câbles de rallonge utilisés doivent avoir une section transversale minimale de 1,5 mm ^2 . Les connecteurs enfichables doivent être munis de contacts de mise à la terre et être protégés contre les projections d'eau.
  ●Gardez les outils dans un endroit sûr, hors de portée des enfants.
• Portez des lunettes protectrices, des gants de protection et un protège-oreilles pendant tous les travaux de ponçage, de brossage et de coupage, ainsi qu'un masque respiratoire pendant tous les travaux produisant beaucoup de poussière.
• Pour des raisons de sécurité, la meuleuse d'angle ne peut être utilisée que si elle est équipée de son capot de protection et de sa poignée supplémentaire.
• Veillez à ce que la pièce à usiner soit bien arrêtée afin qu'elle ne puisse pas glisser.
• Il faut utiliser un dispositif d'aspiration des poussières pour l'usinage (coupage et ponçage) de pierre. Ce dispositif d'aspiration doit être homologué pour aspirer la poussière incombustible.
• Utilisez seulement des pièces de rechange originales.

- Il est interdit d'usiner des matériaux contenant de l'amiante!

Respectez la consigne de prévention d'accidents correspondante (en Allemagne: VBG 119) de l'association professionnelle concernée!

• Attention - Risque d'incendie! Pendant les travaux de coupage et de ponçage, veillez à ce que pas de matériaux combustibles ne se trouvent dans la zone étendue de projection d'escarbilles.
• Seul un électricien confirmé est autorisé à effectuer des réparations.
• Le bruit développé à la place de travail peut dépasser 85 dB(A). L'opérateur doit prendre dans ce cas des mesures insonorisantes et de protection de l'ouïe. Le niveau de bruit de cet outil électrique est mesuré selon SO 3744, NFS 31-031 (84/537/CEE).
  ●Gardez votre position de sécurité. Evitez des positions anormales du corps.
• N'exposez pas votre appareil électrique à la pluie. N'utilisez pas les appareils électriques dans une atmosphère humide, ni à proximité de liquides inflammables.
• Ne portez pas l'appareil électrique par le câble secteur. Protégez le câble secteur contre l'endommagement par de l'huile, des solvants et des arêtes aigues. Ne saisissez pas le câble de l'appareil électrique.
  ●Gardez votre lieu de travail en ordre.
• Vérifiez que l'interrupteur soit en position hors circuit lorsque vous connectez l'appareil au secteur.
• Portez des vêtements de travail appropriés. Ne portez pas de vêtements amples ni de bijoux. Mettez un filet à cheveux si vous avez les cheveux longs.
• Pour votre propre sécurité, n'utilisez que les accessoires et les appareils auxiliaires produits par le fabricant de cet appareil.
  ●La valeur de vibration mesuree sur la poignée selon ISO 8662-8.

F

Mode d'emploi pour meuleuse d'angle

Utilisation

La meuleuse d'angle est prévue pour les travaux de tronçonnage et de dégrossissage de métaux et de pierres en utilisant les meules de tronçonnage ou de dégrossissage appropriées.

TENSION

Vérifiez avant la mise en service si la tension indiquée sur la plaque signalétique correspond à la tension secteur. La tension secteur ne doit différer en aucun cas de plus de 10 % de la tension secteur indiquée.

INTERRUPTEUR

La meuleuse d'angle est munie d'un interrupteur de sécurité prévu pour la prévention des accidents. Pour le mettre en marche, poussez la touche vers l'avant et appuyez-la pour l'enclencher. Pour mettre la meuleuse d'angle hors circuit, appuyez la touche et remettez-la ensuite dans sa position d'origine.

Présélection électronique de la vitesse de rotation

Vous pouvez présélectionner la vitesse de rotation désirée au moyen du régulateur de vitesse. Plus le chiffre sur la molette de réglage est élevé, plus la vitesse est grande. La vitesse de rotation appropriée doit être choisie en fonction du matériau respectif et des conditions de travail.

REEMPLACER LES MEULES

Retirez la fiche secteur

Remplacement aisé des meules grâce au dispositif d'arrêt de broche. Poussez ce dispositif d'arrêt et faites enclencher la meule. Ouvrez l'écrou à bride au moyen de la clé à ergots. Remplacez la meule ou la meule à tronçonner et serrez bien l'écrou à bride au moyen de la clé à ergots.

Attention:

Poussez le dispositif d'arrêt de broche seulement si le moteur et la broche sont arrêtés!

Veillez à ce que le dispositif d'arrêt de broche soit poussé pendant le remplacement de la meule!

Si vous utilisez des meules ou des meules tronçonneuses d'une épaisseur maximale de 3 mm, vissez l'écrou à bride de sorte que le côté plan soit dirigé vers la meule ou la meule tronçonneuse.

MARCHE D'ESSAI DE NOUVELLES MEULES

Faites tourner la meuleuse d'angle sans charge avec la meule ou la meule tronçonneuse montée pendant une minute au minimum. Remplacez tout de suite des meules vibrantes.

MEULES

Le diamètre de la meule ou de la meule tronçonneuse ne doit jamais dépasser le diamètre préconisé.

Avant d'utiliser la meule ou la meule tronçonneuse, vérifiez sa vitesse de rotation spécifiée. Il faut que la vitesse de la meule ou de la meule tronçonneuse soit plus grande que la vitesse au ralenti de la meuleuse d'angle.

Utilisez exclusivement des meules ou des meules tronçonneuses homologuées pour une vitesse de rotation maximale de 11.000 tr./mn. et pour une vitesse circonférentielle de 80 m/sec.

CONSIGNES DE TRAVAIL

Dégrossissage

Le travail de dégrossissage sera le plus efficient si vous mettez la meule à un angle de 30° à 40° par rapport au plan de ponçage et la passez par-dessus la pièce à usiner avec un mouvement de va-et-vient.

Coupage

Pendant les travaux de coupage, n'inclinez pas la meuleuse d'angle dans le plan de coupe. Il faut que la meule tronçonneuse présente une arête de coupe nette.

Il vaut mieux utiliser une meule diamantée pour couper des pierres dures.

Il ne faut pas usiner des matériaux contenant de l'amiante.

N'utilisez jamais des meules tronçonneuses pour le dégrossissage!

CARACTERISTIQUES TECHNIQUES

Tension nominale: 230 V ~ 50 Hz

Puissance absorbée: 750 W

Vitesse au ralenti: 2.800 - 11.000 tr./mn.

Diamètre maxi de meule: 115 mm

Filetage de la broche motrice: M 14

Niveau de pression acoustique LPA: 93 dB(A)

Niveau d'intensité acoustique LWA: 99 dB(A)

Vibration _w 6,2 m/s ^2

Poids 2,5 kg

A double isolation

F

Disposition des brides en cas d'utilisation de meules et de meules tronçonneuses

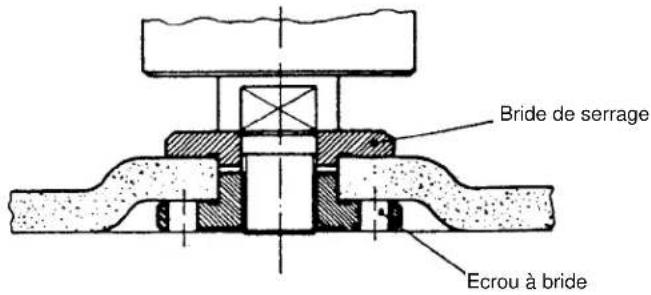

1 Disposition des brides en cas d'utilisation d'une meule contre-coudeé ou droite

Bride de serrage Ecrou à bride

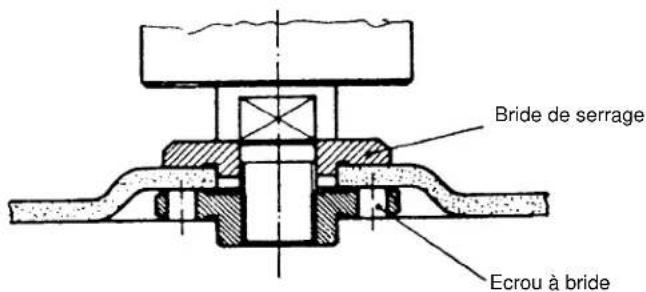

2 Disposition des brides en cas d'utilisation d'une meule tronçonneuse contre-coudeé

Bride de serrage Ecrou à bride

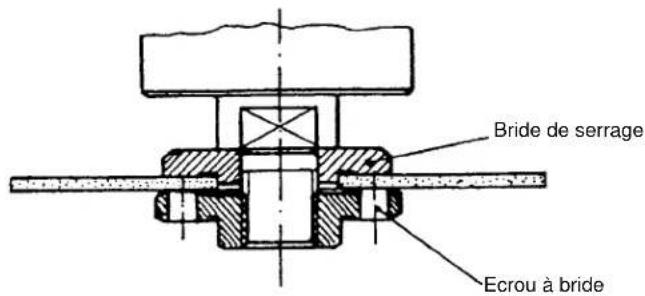

3 Disposition des brides en cas d'utilisation d'une meule tronçonneuse droite

Bride de serrage Ecrou à bride

NL

La période de garantie commence à partir de la date d'achat et dure 2 ans.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

© CERTIFICADO DE GARANTIA EINHELL

Sous réserve de modifications
