Produkttype	Vinkelsliber (slibemaskine)
Mærke	EINHELL
Model	WS-G 115 E
Primær anvendelse	Skæring og grovslibning af metal og sten
Nominel spænding	230 V ~ 50 Hz
Optagen effekt	750 W
Hastighed uden belastning (min)	2.800 omdr./min
Hastighed uden belastning (maks)	11.000 omdr./min
Maks. slibeskive diameter	115 mm
Spindelgevind	M 14
Lydtryksniveau (LPA)	93 dB(A)
Lydeffektniveau (LWA)	99 dB(A)
Vibration (håndtag)	6,2 m/s²
Vægt	2,5 kg
Dobbelt isolering	Ja
Garanti	2 år
Sikkerhedsafbryder	Ja, med lås
Elektronisk hastighedsregulator	Ja, justeringsskive
Spindellås	Ja, til skiveskift
Beskyttelseskappe	Medfølger
Ekstra håndtag	Medfølger
Medfølgende tilbehør	Stiftnøgle, spændeflange, flangemøtrik

Ofte stillede spørgsmål - WS-G 115 E EINHELL

Hvordan skifter jeg slibeskiven på WS-G 115 E?

Tag stikket ud af apparatet, tryk på spindellåsen, løsn flangemøtrikken med stiftnøglen, udskift slibeskiven, og spænd derefter møtrikken. Sørg for, at spindellåsen er aktiveret.

Hvilke sikkerhedsforanstaltninger skal tages?

Bær beskyttelsesbriller, handsker, høreværn og åndedrætsmaske. Kontroller apparatets og kablets tilstand før hver brug. Brug altid beskyttelseskappen og det ekstra håndtag.

Hvad er forsyningsspændingen?

Den nominelle spænding er 230 V ~ 50 Hz. Kontroller, at din stikkontakt passer.

Kan man bruge slibeskiver med en diameter på mere end 115 mm?

Nej, den maksimalt tilladte diameter er 115 mm. Brug af en større skive er farlig.

Hvordan justerer jeg omdrejningshastigheden?

Drej justeringsskiven for at vælge den ønskede hastighed. Jo højere tal, jo højere hastighed. Tilpas hastigheden til materialet.

Hvilke materialer kan bearbejdes?

Apparatet er designet til skæring og grovslibning af metal og sten. Brug ikke materialer, der indeholder asbest.

Hvordan rengør jeg apparatet?

Tag stikket ud af apparatet før rengøring. Brug en tør eller let fugtig klud til at tørre ydersiden af. Brug ikke opløsningsmidler. Hold ventilationsåbningerne rene.

Hvor finder jeg reservedele?

Brug udelukkende originale EINHELL reservedele. Kontakt din forhandler eller kundeservice.

Hvad gør jeg, hvis slibeskiven vibrerer?

Stop straks apparatet. Vibrerende slibeskiver skal udskiftes. Udfør en tomgangstest i mindst et minut efter montering af en ny skive.

Hvad er apparatets effekt?

Den optagne effekt er 750 W, hvilket giver en god kapacitet til slibearbejde på metal og sten.

BRUGSANVISNING WS-G 115 E EINHELL

1 Spindelfastlåsning
2 Sikkerhedsskærm
3 Spændeflange *
4 Slibesklve
5 Fangemøtrik *

D

Generelle sikkerhetshenvisninger og ulykkesbeskyttelse

- Det må kun benyttes originale reservedeler.

Spindelfastlåsingen må forbli nedtrykket mens skiveutskifting foregår!

Ved slipe- eller deleskiver inntil ca. 3 mm. tykkelse må flensmutteren skrues opp med plansiden til slipe- eller deleskiven.

Generelle sikkerhedshenvisninger og forebyggelse af ulykker

Uheldsfrit og ufarligt arbejde med værktøjet kan kun opnåes, hvis sikkerhedshenvisningerne og betjeningsvejledningen læses fuldstændig, og henvisningerne deri følges.

- Kontrollér apparatet før hver ibrugtagning, også dets ledning og stik. Arbejd kun med et fejlfrit og ubeskadiget apparat. Beskadigede dele skal straks udskiftes af el-fagpersonale.

- Stikket skal trækkes ud af stikdåsen før service-arbejde på maskinen, før hvert værktøjsskift, og när apparatet ikke er i brug.

- For at undgå beskadigelser ved netkablet skal dette altid føres bagud væk fra maskinen.

- Ved udendørs arbejde må der kun anvendes godkendte forlængerledninger. De anvendte forlængerledninger skal mindst have et tværsnitsareal på 1,5 mm². Stikforbindelserne skal have beskyttelseskontakter og stænkvandsbeskyttede.

- Opbevar værktøjet sikkert og udenfor børns rækkevidde.

- Anvend ved slibning, børstning og brydning altid beskyttelsesbriller, beskyttelseshandsker og høreværn og ved støvudviklende arbejder maske.

●Vinkelsliberen må af sikkerhedsgrunde kun anvendes med beskyttelseskappe og ekstrahåndtag.

- Det materiale, der skal forarbejdes, skal sikres mod skridning (fastspænding).

- Ved forarbejdning (brydning og slibning) af sten skal støvsugning anvendes. Støvsugeren skal være godkendt til at suge stenstøv.

- Asbestholdige materialer må ikke bearbejdes.

Se fagforeningens relevante forskrift for uheldsforebyggelse.

- Pas på! Brandfare! Sørg for, at der ikke befinder sig brandbare materialer indenfor det område, som gnister kan springe i, når der arbejdes med brydning og slibning.

●Brug kun originale dele.
-Reparationer må kun udføres af dertil kvalificeret personale.
- Lydniveauet på arbejdspladsen kan overskride 85 dB (A). I så fald skal den, der arbejder med maskinen, benytte lyddæmpning og hørebeskyttelse. Lyden fra dette elektroværktøj måles efter ISO 3744, NFS 31-031 84/537/E∅F).
- Sørg for at stå i en sikker position. Undgå unormale kropsstillinger.
- Elektroværktøjet må ikke udsættes for regn. Brug ikke værktøjet i våde eller fugtige omgivelser og heller ikke i nærheden af brandbare væsker.
- Bær ikke el-værktøjet i netledningen. Netledningen skal beskyttes mod beskadigelse fra olie, opløsningsmidler og skarpe kanter. Bær ikke værktøjet i ledningen.
●Hold Deres arbejdsområde i orden.
- De bør sikre Dem, at kontakten er slået fra, när værktøjet sluttes til strømnettet.
- Bær egnet arbejdstøj. Bær ikke løstsiddende klæder eller smykker. Langt hår beskyttes af hårnet.
- Af hensyn til Deres egen sikkerhed bør de kun anvende tilbehør og ekstraapparater fra værktøjsproducenten.
- Den iflg. ISO8662-8 på hängtaget målte vibrationsværdi udgør 6,2 m/s ^2 .

DK

Betjeningsvejledning til vinkelsliber

Anvendelse

Vinkelsliberen beregnet til overskæring og skrubslibning af metal og sten under anvendelse af en skæreskive eller en skrubskive.

SPÆNDING

Kontrollér før ibrugtagning, om den spænding, der er angivet på typeskiltet stemmer overens med netspændingen. Netspændingen bør under ingen omstændigheder afvige med mere end 10% fra den angive spænding.

KONTAKT

Vinkelsliberen er udstyret med en sikkerhedskontakt for at forebygge ulykker. Når maskinen tændes, skubbes kontakten fremad, og når den skal i indgreb, trykkes kontakten nedad. Når maskinen skal slukkes, skubbes kontakten nedad. Kontakten springer tilbage i udgangsposition.

Elektronisk forindstilling af omdrejningshastigheden

Omdrejningshastigheden kan forindstilles elektronisk ved hjælp af hastighedsregulatoren. Jo større tallet er på indstillingsskiven, desto højere er omdrejningshastigheden. Den ønskede omdrejningshastighed afhænger af materialet, der skal bearbejdes, og af arbejdsforholdene.

SKIFT AF SLIBESKIVER

Træk netstikket ud.

Simpelt skiveskift via spindelstop. Tryk spindlen ned og lad slibeskiven gå i indgreb. Flangemøtrikken løsnes med fronthuljernet. Slibe- eller brydeskiven skiftes og flangemøtrikken fæstnes med fronthuljernet.

NB! Spindlen må kun trykkes ned, när motoren og slibehjulet står stille.

Spindelstoppet skal forblive nedtrykket. mens slibeskiven skiftes.

Ved slibe- og brydeskiver indtil ca. 3 mm tykkelse skrues flangemøtrikken på med plansiden til slibe- eller skæreskiven.

PROVEK∅RSEL AF NY SLIBESKIVE

Lad vinkelsliberen løbe i tomgang med monteret slibe- eller skæreskive i mindst 1 minut. Vibrerende skiver skal skiftes med det samme igen.

SLIBESKIVER

Slibe- eller skæreskiven må aldrig være større end den angivne diameter. Før slibe- eller skæreskiven anvendes, skal dens angive omdrejningstal kontrolleres. Slibe- eller skæreskivens omdrejningstal skal være højere end vinkelsliberens tomgangsomdrejningstal.

Brug kun slibe- og skæreskiver, der er godkendt til et maksimalt omdrejningstal på 11.000 min-1 og til en omfangshastighed på 80 m/sek.

ARBEJDSHENVISNINGER

Skrubslibning

Ved skrubslibning opnåes det bedste resultat, når slibeskiven holdes i en vinkel på 30° til 40° på slibefladen og bevæges regelmæssigt frem og tilbage over arbejdsemnet.

Skæreslibning

Ved skærearbejder må vinkelsliberen ikke gå skråt ind i snitfladen. Skæreskiven skal have en ren snitkant. Til brydning af hård sten er en diamantslibeskive bedst.

Asbestholdige materialer må ikke bearbejdes!

Brug aldrig skæreskiver til skrubslibning.

TEKNISKE DATA

Driftsspænding 230 V ~ 50 Hz
Optagen effekt 750 W
Tomgangsomdrejningstal 2.800 - 11.000 min
Maksimal skivediameter 115 mm
Drevspindelgevind M 14
Lydtrykniveau LPA: 93 dB (A)
Lydeffektniveau LWA: 99 dB (A)
Vibration _w	6,2 m/s ^2
Vægt 2,5 kg
Dobbelisoleret

DK

Placering af flangen ved brug af slibeskiver og skæreskiver

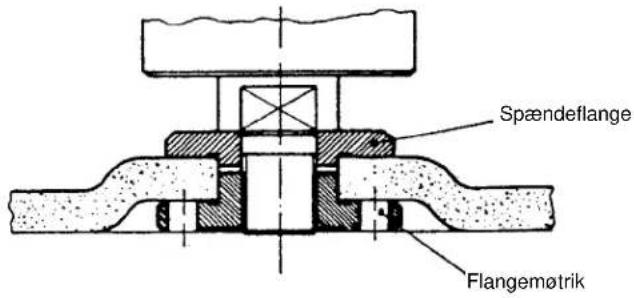

1 Placering af flangen ved brug af forkrøppet eller lige slibeskive

Spændeflange Flangemøtrik

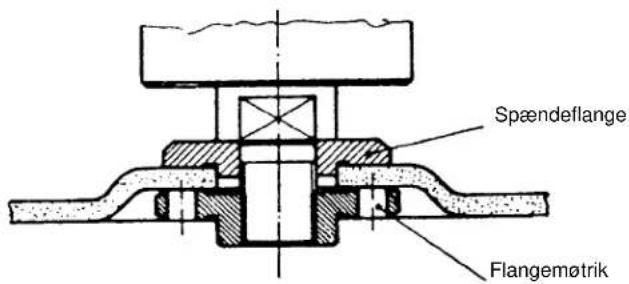

2 Placering af flangen ved brug af forkrøppet slibeskive

Spændeflange Flangemøtrik

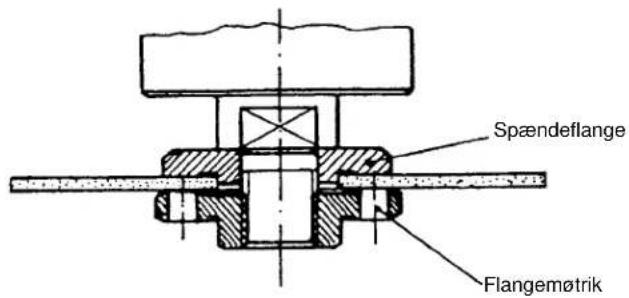

3 Placering af flangen ved brug af lige slibeskive

Spændeflange Flangemøtrik

Garantiperioden regnes fra købsdatoen og er gældende i 2 år.

Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl.

Nødvendige reservedele og anvendt arbejdstid ved garanti-ydelser beregnes ikke.

Der hæftes ikke for følgeskader.

Deres kundeservicekontakt

GARANTIEURKUNDE

Der tages forbehold för tekniske ændringer
