Type product	Haakse slijper (slijpmachine)
Merk	EINHELL
Model	WS-G 115 E
Hoofdgebruik	Doorslijpen en voorbewerken van metaal en steen
Nominale spanning	230 V ~ 50 Hz
Opgenomen vermogen	750 W
Toerental onbelast (min)	2 800 t/min
Toerental onbelast (max)	11 000 t/min
Max. slijpschijf diameter	115 mm
Spindelmaat	M 14
Geluidsdrukniveau (LPA)	93 dB(A)
Geluidsvermogenniveau (LWA)	99 dB(A)
Trilling (handgreep)	6,2 m/s²
Gewicht	2,5 kg
Dubbele isolatie	Ja
Garantie	2 jaar
Veiligheidsschakelaar	Ja, met vergrendeling
Elektronische snelheidsregelaar	Ja, instelknop
Spindelblokkering	Ja, voor het wisselen van de slijpschijf
Beschermkap	Inbegrepen
Extra handgreep	Inbegrepen
Inclusief accessoires	Penteleutel, klemflens, flensmoer

Veelgestelde vragen - WS-G 115 E EINHELL

Hoe vervang ik de slijpschijf op de WS-G 115 E?

Koppel het apparaat los, druk de spindelblokkering in, draai de flensmoer los met de penteleutel, vervang de slijpschijf en draai de moer weer vast. Zorg ervoor dat de spindelblokkering is ingeschakeld.

Welke veiligheidsmaatregelen moet ik nemen?

Draag een veiligheidsbril, handschoenen, gehoorbescherming en een ademmasker. Controleer de staat van het apparaat en de kabel voor elk gebruik. Gebruik altijd de beschermkap en de extra handgreep.

Wat is de voedingsspanning?

De nominale spanning is 230 V ~ 50 Hz. Controleer of uw stopcontact overeenkomt.

Kan ik slijpschijven gebruiken met een diameter groter dan 115 mm?

Nee, de maximaal toegestane diameter is 115 mm. Het gebruik van een grotere slijpschijf is gevaarlijk.

Hoe stel ik het toerental in?

Draai aan de instelknop om de gewenste snelheid voor te selecteren. Hoe hoger het getal, hoe hoger de snelheid. Pas de snelheid aan het materiaal aan.

Welke materialen kunnen worden bewerkt?

Het apparaat is ontworpen voor het doorslijpen en voorbewerken van metaal en steen. Gebruik geen materialen die asbest bevatten.

Hoe reinig ik het apparaat?

Koppel het apparaat los voor het reinigen. Gebruik een droge of licht vochtige doek om de buitenkant af te vegen. Gebruik geen oplosmiddelen. Houd de ventilatiesleuven schoon.

Waar vind ik reserveonderdelen?

Gebruik uitsluitend originele EINHELL reserveonderdelen. Neem contact op met uw dealer of de klantenservice.

Wat moet ik doen als de slijpschijf trilt?

Stop het apparaat onmiddellijk. Trillende slijpschijven moeten worden vervangen. Voer een onbelaste proefrun van ten minste één minuut uit na het monteren van een nieuwe slijpschijf.

Wat is het vermogen van het apparaat?

Het opgenomen vermogen is 750 W, wat een goede capaciteit biedt voor slijpwerkzaamheden aan metaal en steen.

GEBRUIKSAANWIJZING WS-G 115 E EINHELL

1 Spilvergrendeling
2 Beschermkap
3 Spanflens *
4 Slijpschijf
5 Flensmoer *

E

Algemene veiligheidsaanwijzingen en ongevallenpreventie

Het werken zonder gevaar en ongevallen met het gereedschap is slechts gewaarborgd als U de veiligsheidsrichtlijnen en de handleiding volledig leest en de daarin voorkomende aanwijzingen naleeft.

• Controleer vóór ieder gebruik het toestel, de aansluitkabel en de stekker. Werk enkel met een correct en intact toestel. Beschadigde onderdelen moeten onmidellijk door een elektro-vakman vernieuwd worden.
• Vóór iedere werkzaamheid aan de machine, vóór iedere verwisseling van gereedschap alsook bij niet-gebruik moet de netstekker uit het stopcontact getrokken worden.
  ●Teneinde een beschadiging van de netkabel te voorkomen, de netkabel altijd naar achteren van de machine wegleiden.
• Bij het werken in open lucht mogen slechts hiervoor goedgekeurde verlengkabels gebruikt worden. De gebruikte verlengkabels moeten een minimum doorsnede van 1,5 mm ^2 hebben. De stekverbindingen moeten van aardingscontacten voorzien en tegen spatwater beschermd zijn.
• Bewaar de gereedschappen veilig en voor kinderen onbereikbaar.
  ●Draag bij het slijpen, borstelen en snijden altijd een beschermbril, veiligheidshand-schoenen en een gehoorbeschermer en bij stof veroorzakende werkzaamheden een adembeschermmasker.
• Om veiligheidsredenen mag de haakse slijper enkel met gemonteerde beschermkap en extra handgreep gebruikt worden.
• Beveilig het te bewerken werkstuk tegen verschuiven (vastschroeven).
• Bij het bewerken (snijden en slijpen) van steen moet een stofafzuiging gebruikt worden. De stofafzuiging moet voor het afzuigen van stof afkomstig van stenen toegelaten zijn.

- Asbest-houdende materialen mogen niet bewerkt worden.

De overeenkomstige voorschriften ter voorkoming van ongevallen (VBG 119) van de ongevallen-verzekering in acht nemen.

• Let op brandgevaar! Zorg ervoor dat bij het snijden en slijpen van materialen zich geen brandbare materialen in de uitgebreide zone van de wegspringende vonken bevinden.
  -Gebruik enkel originele onderdelen.
  ●Herstellingen mogen enkel door een elektrovakman uitgevoerd worden.
• De geluidsontwikkeling aan de werkplaats kan 85 dB (A) overschrijden. In dit geval zijn maatregelen ter geluidwering en ter bescherming van het gehoor noodzakelijk voor de bediener. Het geluid van dit elektro-gereedschap wordt gemeten volgens ISO 3744, NFS31-031 (84/537/EG).
• Zorg ervoor dat U bij het werken veilig staat. Vermijd abnormale lichaamshoudingen.
• Stel Uw elektro-gereedschap niet bloot aan de regen. Gebruik elektro-gereedschappen niet in een natte of vochtige omgeving en niet in de nabijheid van brandbare vloeistoffen.
  ●Draag het elektro-gereedschap niet aan de netkabel. Bescherm de netkabel tegen beschadiging door olie, oplosmiddelen en scherpe kanten. Draag het elektro-gereedschap niet aan de kabel.
  ●Hou Uw werkplaats in orde.
  ●Vergewis U zich dat de schakelaar uitgeschakeld is als U de machine aan het stroomnet aansluit.
• Draag de gepaste werkkledij. Draag geen wijde kledij en geen sieraden. Draag bij lang haar een haarnet.
• Gebruik voor Uw eigen veiligheid slechts accessoires en hulpapparaten van de fabricant van het gereedschap
  ●Trillingswaarde gemeten aan hat handvat volgens ISO 8662-8.

NL

Handleiding voor haakse slijper

Gebruik

De haakse slijper is bedoeld voor het snij- en ruwslijpen van metalen en steen mits gebruik van de gepaste snij- of ruwslijpschijf.

SPANNING

Controleer vóór ingebruikneming of de spanning aangeduid op het kenplaatje overeenkomt met de netspanning. De netspanning mag in geen geval meer dan 10 % van de aangeduid nominale spanning afwijken.

SCHAKELAAR

De haakse slijper is voorzien van een veiligheidsschakelaar ter voorkoming van ongevallen. Om de schakelaar in te schakelen de toets naar voren schuiven en voor het vastzetten indrukken. Het uitschakelen van de haakse slijper gebeurt door de toets opnieuw in te drukken. De toets springt dan terug in de uitgangspositie.

Elektronische voorafstelling van het toerental

Met de toerenregelaar kan het gewenste toerental vooraf worden ingesteld. Hoe groter het cijfer op het afstelwiel, des te hoger het toerental. Het gepaste toerental is telkens afhankelijk van het materiaal en de werkomstandigheden.

VERWISSELEN VAN SLIJPSCHIJVEN

Netstekker uit het stopcontact trekken.

Eenvoudige verwisseling van schijf door spilvergrendeling. De spilvergrendeling indrukken en de slijpschijf vergrendelen. De flensmoer met behulp van de voorgatsleutel open draaien. Verwissel van slijp- of snijschijf en draai dan de flensmoer met de voorgatsleutel weer vast.

Let op!

De spilvergrendeling slechts bij stilstaande motor en slijpspil drukken!

De spilvergrendeling moet U bij het verwisselen van schijf blijven drukken.

Bij slijp- of snijschijven tot ongeveer 3 mm dikte de flensmoer met de vlakke kant naar de slijp- of snijschijf vastschroeven.

PROEFDRAAIEN VAN NIEUWE SLIJPSCHIJVEN

De haakse slijper met gemonteerde slijp- of snijschijf minstens 1 minuut vrij laten lopen. Vibrerende schijven onmiddellijk vervangen.

SLIJPSCHIJVEN

De slijp- of snijschijf mag nooit groter zijn dan de voorgeschreven diameter.

Controleer vóór het gebruik van de slijp- of snijschijf haar aangeduid toerental. Het toerental van de slijp- of snijschijf mag nooit hoger zijn dan het nullasttoerental van de haakse slijper.

Gebruik enkel slijp- of snijschijven die toegelaten zijn voor een maximum toerental van 11.000 min ^-1 en voor een omtreksnelheid van 80 m/sec.

WERKWIJZE

Schrobslijpen

Het best resultaat bij het schrobslijpen word bereikt als U de slijpschijf in een hoek van 30° tot 40° ten opzichte van het slijpvlak aanzet en gelijkmatig over het werkstuk heen en weer beweegt.

Snijslijpen

Bij het snijden de haakse slijper niet in het snijvlak kantelen. De snijschijf moet een intacte snijrand hebben.

Voor het snijden van hard gesteente gebruikt U het best een diamant-snijschijf.

Asbest-houdende materialen mogen niet bewerkt worden!

Gebruik nooit snijschijven voor het schrobslijpen.

TECHNISCHE GEGEVENS

Nominale spanning : 230 V ~ 50 Hz
Opgenomen vermogen : 750 Watt
Toerental onbelast : 2.800 - 11.000 min	-1
Max. schijfdiameter : 115 mm
Draad aandrijfspil : M 14
Geluidsdrukniveau LPA : 93 dB (A)
Geluidsprestatieniveau LWA : 99 dB (A)
Trillingen _w	6,2 m/s ^2
Gewicht 2,5 kg
Randgeaard

NL

Plaatsing van de flensen bij gebruik van slijpschijfen en snijschijven

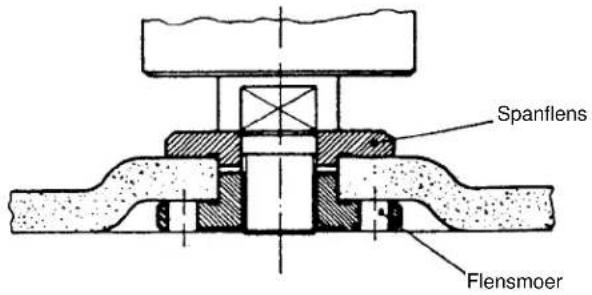

1 Plaatsing van de flensen bij gebruik van een gebogen of rechte slijpschijf

Spanflens Flensmoer

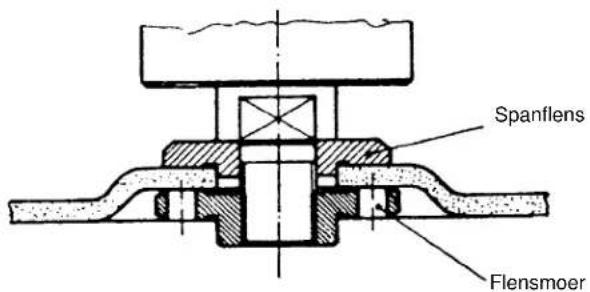

2 Plaatsing van de flensen bij gebruik van een gebogen snijschijf

Spanflens Flensmoer

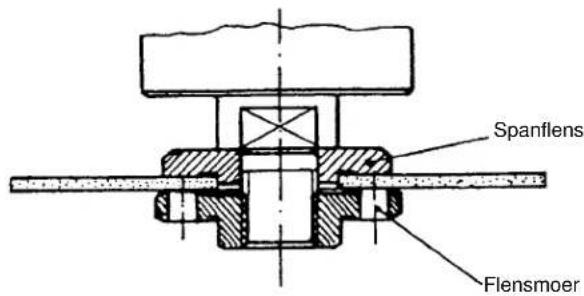

3 Plaatsing van de flensen bij gebruik van een rechte snijschijf

Spanflens Flensmoer

E

De garantieduur beginnt op de koopdatum en bedraagt 2 jaar.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.
