WS-G 115 E - Triturador EINHELL - Manual de utilização gratuito

Tipo de produto	Esmerilhadeira angular (retificadora)
Marca	EINHELL
Modelo	WS-G 115 E
Uso principal	Corte e desbaste de metais e pedras
Tensão nominal	230 V ~ 50 Hz
Potência absorvida	750 W
Velocidade em vazio (min)	2 800 tr/min
Velocidade em vazio (máx)	11 000 tr/min
Diâmetro máximo do disco	115 mm
Rosca do eixo motor	M 14
Nível de pressão sonora (LPA)	93 dB(A)
Nível de intensidade sonora (LWA)	99 dB(A)
Vibração (punho)	6,2 m/s²
Peso	2,5 kg
Isolação dupla	Sim
Garantia	2 anos
Interruptor de segurança	Sim, com trava
Regulador eletrônico de velocidade	Sim, botão de ajuste
Dispositivo de travamento do eixo	Sim, para troca do disco
Capa de proteção	Incluso
Punho adicional	Incluso
Acessórios incluídos	Chave de pinos, flange de aperto, porca de flange

Perguntas frequentes - WS-G 115 E EINHELL

Como trocar o disco na WS-G 115 E?

Desconecte o aparelho, pressione o dispositivo de travamento do eixo, solte a porca de flange com a chave de pinos, substitua o disco e aperte a porca. Certifique-se de que o travamento do eixo está engatado.

Quais são as precauções de segurança a tomar?

Use óculos de proteção, luvas, protetor auricular e máscara respiratória. Verifique o estado do aparelho e do cabo antes de cada uso. Utilize sempre a capa de proteção e o punho adicional.

Qual é a tensão de alimentação?

A tensão nominal é 230 V ~ 50 Hz. Verifique se sua tomada corresponde.

Pode-se usar discos de diâmetro superior a 115 mm?

Não, o diâmetro máximo permitido é 115 mm. Usar um disco maior é perigoso.

Como ajustar a velocidade de rotação?

Gire o botão de ajuste para pré-selecionar a velocidade desejada. Quanto maior o número, maior a velocidade. Adapte a velocidade ao material.

Quais materiais podem ser usinados?

O aparelho é projetado para corte e desbaste de metais e pedras. Não use materiais que contenham amianto.

Como limpar o aparelho?

Desconecte o aparelho antes da limpeza. Use um pano seco ou levemente úmido para limpar o exterior. Não use solventes. Mantenha as aberturas de ventilação limpas.

Onde encontrar peças de reposição?

Use exclusivamente peças de reposição originais EINHELL. Entre em contato com seu revendedor ou serviço pós-venda.

O que fazer se o disco vibrar?

Pare imediatamente o aparelho. Discos vibrantes devem ser substituídos. Faça um teste em vazio de pelo menos um minuto após a montagem de um novo disco.

Qual é a potência do aparelho?

A potência absorvida é de 750 W, o que oferece boa capacidade para trabalhos de esmerilhamento em metais e pedras.

MANUAL DE UTILIZADOR WS-G 115 E EINHELL

1 Fixação do rebolo
2 Capa de protecção
3 Flange de aperto *
4 Disco
5 Tuerca de brida *

S

FUNCIONAMIENTO DE PRUEBA DE LOS NUEVOS DISCOS DE LIJADO.

Instruções gerais de segurança e de protecção contra acidentes

Para assegurar um trabalho sem acidentes e sem perigos com a máquina é indispensável ler completamente o manual de operação e observar as instruções contidas no mesmo.

- Cada vez, antes de usar, controle a máquina, o cabo de ligação e a ficha. Trabalhe somente com uma máquina que esteja em perfeitas condições. Quaisquer peças danificadas devem ser substituídas imediatamente por um electricista especializado.

- Antes de fazer qualquer trabalho na máquina, antes de cada troca de ferramenta e quando não usar a máquina, tire a ficha da tomada.

- Para evitar danificações do cabo de ligação à rede, dirija o cabo eléctrico sempre para trás, ao afastá-lo da máquina.

- Para trabalhos ao ar livre, só é permitido usar cabos de extensão homologados para essa finalidade. Os condutores dos cabos de extensão devem ter um diâmetro mínimo de 1,5 mm². Os conectores devem ter contactos de segurança e ser à prova de salpicaduras de água.

●Guarde a máquina e as ferramentas num lugar seguro e fora do alcance de crianças.

- Ao rectificar, escovar e cortar, use sempre óculos de segurança, luvas de segurança, um protector dos ouvidos e, para trabalhos com formação de pó, uma máscara respiratória.

- Por razões de segurança, só é permitido usar a rectificadora angular com a cobertura protectora montada e o punho adicional.

●Fixe a peça a trabalhar, para evitar que ela se desloque.

- Ao trabalhar (cortar e rectificar) pedra, é preciso usar um dispositivo de aspiração de pó. Este dispositivo de aspiração deve ser homologado para aspirar pó de pedras.

- Não é permitido trabalhar materiais que contêm amianto.

Observe o correspondente regulamento de prevenção de acidentes (VBG 119) da Associação Mútua de Seguros dos Empregadores, uma entidade alemã.

- Atenção: Perigo de incêndio! Ao cortar e rectificar materiais, observe que as faíscas não devem alcançar materiais inflamáveis.

- Use somente peças sobressalentes originais.

●Reparações só devem ser feitas por um electricista competente.

- O ruído no posto de trabalho pode exceder 85 dB (A). Se for esse o caso, é preciso tomar medidas de protecção contra o ruído. O ruído desta máquina eléctrica é medido conforme ISO 3744, NFS 31-031 (84/537/CEE).

- A pessoa que trabalha com a máquina sempre deve estar numa posição firme e evitar posições anormais.

- Não exponha a sua máquina à chuva. Não use a máquina num ambiente húmido, nem na proximidade de líquidos inflamáveis.

- Não transporte a máquina, segurando o cabo de ligação à rede. Proteja o cabo eléctrico contra danificações por óleo, solventes e arestas agudas.

●Mantenha o posto de trabalho em ordem.

- Verifique se o interruptor da máquina está desligado, antes de introduzir a ficha na tomada.

- Use roupa adequada. Não use roupa ampla, nem jóias. Se tiver cabelo comprido, use uma rede para o cabelo.

- Para a sua própria segurança, use somente acessórios e equipamentos adicionais produzidos pelo fabricante da máquina.

●As vibrações medidas no manipulo conforme ISO 8662-8.

P

Instruções de serviço para a rectificadora angular

EMPREGO

A rectificadora angular destina-se à separação e ao desbaste, com rebolo, de metais e pedras, por meio do correspondente rebolo separador ou de desbaste.

TENSÃO

Antes de usar a máquina pela primeira vez, verifique se a tensão indicada na placa de características é igual à tensão da rede. A tensão indicada não deve diferir, em nenhum caso, mais de 10% da tensão da rede.

INTERRUPTOR

A rectificadora angular tem um interruptor de segurança, para a prevenção de acidentes. Para ligar, corra o interruptor para a frente e para ligar o serviço contínuo aperte o interruptor. Para desligar a máquina, aperte o interruptor. Ele volta à sua posição inicial.

PRÉ-SELECCÃO ELECTRÓNICA DO NÚMERO DE ROTAÇÕES

O regulador do número de rotações permite pré-seleccionar o número de rotações desejado. Quanto maior for o número na roda de ajuste, tanto mais elevado é o número de rotações. O número de rotações conveniente depende do material e das condições de trabalho.

TROCA DOS REBOLOS

Tire a ficha da tomada.

A troca dos rebolos é fácil devido ao bloqueio do fuso. Aperte o bloqueio do fuso e deixe engatar o rebolo.

Abra a porca do flange com a chave de furos. Troque o rebolo e aperte a porca do flange com a chave de furos.

ATENÇÃO: Aperte o bloqueio do fuso somente quando o motor e o fuso estiverem parados! Durante a troca do rebolo, o bloqueio do fuso deve ficar apertado!

No caso de rebolos de até aprox. 3 mm de espessura, aperte a porca do flange com o lado plano em direcção ao rebolo.

MARCHA DE ENSAIO DE REBOLOS NOVOS

Deixe funcionar a rectificadora angular com o rebolo montado pelo menos durante um minuto em vazio. Substitua imediatamente os rebolos que vibrem.

REBOLOS

O rebolo nunca deve ser maior que o diâmetro prescrito.

Antes de usar o rebolo, controle o número de rotações indicado. O número de rotações do rebolo deve ser superior ao número de rotações em vazio da rectificadora angular.

Use somente rebolos admitidos para uma velocidade de rotação máxima de 11.000 r.p.m. e uma velocidade periférica de 80 m/seg.

OBSERVAÇÕES SOBRE O TRABALHO Rectificação de desbaste

Na rectificação de desbaste, obtém-se o melhor resultado quando se aplica o rebolo num ângulo de 30° a 40° em relação à superfície e se move o mesmo regularmente sobre a peça, de um lado ao outro.

Corte com o rebolo

Ao cortar com o rebolo, tome cuidado para que a rectificadora angular não emperre na superfície de corte. O rebolo deve ter uma aresta de corte limpa. Para cortar pedras duras, use de preferência um rebolo com diamantes.

Não é permitido trabalhar materiais que contêm amianto!

Nunca use rebolos separadores para a rectificação de desbaste.

DADOS TÉCNICOS

Tensão nominal: 230 V c.a. 50 Hz
Potência: 750 W
Número de rotações em vazio: 2.800 - 11.000 r.p.m.
ø máx. do rebolo: 115 mm
Rosca do fuso de accionamento: M 14
Nível da pressão acústica: 93 dB (A)
Nível da potência acústica: 99 dB (A)
Vibração _w	6,2 m/s ^2
Peso 2,5 kg
Com isolamento protecção

P

Disposição dos flanges ao usar-se rebolos e rebolos separadores

1 Disposição dos flanges ao usar-se um rebolo separador rebaixado ou recto

Flange de aperto Porca do flange

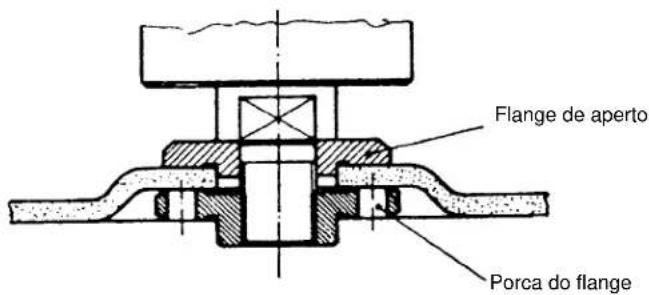

2 Disposição dos flanges ao usar-se um rebolo separador rebaixado

Flange de aperto Porca do flange

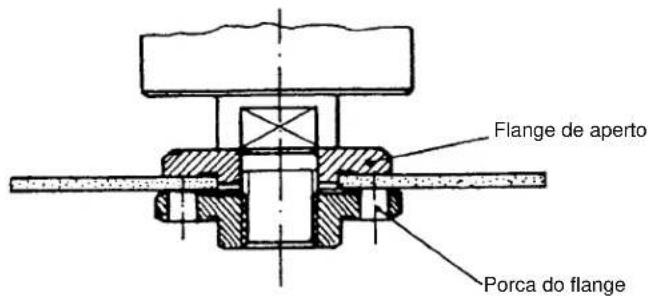

3 Disposição dos flanges ao usar-se um rebolo separador recto

Flange de aperto Porca do flange

S

A garantia começa no dia da compra do aparelho e cobre um período de 2 anos.

Prestamos garantia em caso de execução defeituosa ou defeitos de material ou de funcionamento. Neste caso não faturamos os custos para sobressalentes e o trabalho necessários. Não nos responsabilizamos por danos em consequência da utilização do aparelho.

O seu serviço de assistência técnica

SF EINHELL-TAKUUTODISTUS

Salvaguardem-se alterações técnicas
