Type de produit	Meuleuse d'angle
Marque	EINHELL
Modèle	WS-G 115
Puissance absorbée	750 W
Vitesse à vide	11 000 tr/min
Diamètre maxi de meule	115 mm
Filetage de la broche motrice	M14
Niveau de pression acoustique LPA	93 dB(A)
Niveau d'intensité acoustique LWA	99 dB(A)
Vibration (poignée)	6,2 m/s²
Poids	2,5 kg
Double isolation	Oui
Alimentation	Secteur 230 V (vérifier plaque signalétique)
Fonctions principales	Tronçonnage et dégrossissage des métaux et pierres
Sécurité	Interrupteur de sécurité, dispositif d'arrêt de broche, capot de protection, poignée supplémentaire
Entretien et nettoyage	Débrancher avant nettoyage, remplacer les meules usées, vérifier régulièrement l'état du câble
Pièces détachées et réparabilité	Pièces de rechange originales recommandées, réparations par électricien confirmé
Garantie	2 ans à compter de la date d'achat

FOIRE AUX QUESTIONS - WS-G 115 EINHELL

Quelle est la puissance de la meuleuse EINHELL WS-G 115 ?

La puissance absorbée est de 750 W.

Quel est le diamètre maximum de meule compatible ?

Le diamètre maximum de meule est de 115 mm.

Comment remplacer une meule sur la WS-G 115 ?

Débranchez la fiche, puis poussez le dispositif d'arrêt de broche pour bloquer la broche. Utilisez la clé à ergots pour dévisser l'écrou à bride. Remplacez la meule et revissez fermement.

Quels types de travaux puis-je effectuer avec cette meuleuse ?

Elle est conçue pour le tronçonnage et le dégrossissage des métaux et des pierres.

Quels équipements de protection sont recommandés ?

Portez des lunettes de protection, des gants, un protège-oreilles et un masque respiratoire si nécessaire.

Puis-je utiliser des meules de diamètre différent de 115 mm ?

Non, le diamètre ne doit pas dépasser 115 mm. Utilisez uniquement des meules adaptées à cette taille.

Comment vérifier la tension d'alimentation ?

Avant la mise en service, vérifiez que la tension secteur correspond à celle indiquée sur la plaque signalétique (tolérance de ±10 %).

Que faire si la meule vibre excessivement ?

Effectuez un essai à vide d'au moins une minute. Si les vibrations persistent, remplacez immédiatement la meule.

Puis-je utiliser l'appareil en extérieur ?

Oui, mais utilisez une rallonge homologuée avec section minimale de 1,5 mm² et protégée contre les projections d'eau.

Quelle est la durée de la garantie ?

La garantie est de 2 ans à compter de la date d'achat, couvrant les défauts de matériel et de fabrication.

MODE D'EMPLOI WS-G 115 EINHELL

1 Dispositif d'arrêt de la broche
2 Carter de protection
3 Flasque *
4 Meule
5 Ecrou de serrage *

NL

Consignes générales de sécurité et de prévention des accidents

Vous ne pourrez travailler sûrement et sans aucun risque avec l'appareil que si vous lisez entièrement les consignes de sécurité et le mode d'emploi et si vous en respectez les instructions.

• Contrôlez, avant chaque utilisation, l'appareil, le câble de raccordement et la fiche. Utilisez l'appareil seulement si son état est parfait et s'il n'est pas endommagé. En cas de dégâts, les pièces endommagées doivent être remplacées tout de suite par un électricien confirmé.
• Retirez la fiche secteur de la prise de courant avant tout travail sur l'appareil, avant le remplacement d'un outil et pendant que l'appareil n'est pas utilisé.
• Afin d'éviter des dégâts au câble secteur, guidez toujours le câble secteur vers l'arrière de l'appareil.
• Si vous travaillez en plein air, n'utilisez que les câbles de rallonge homologués à cet effet. Les câbles de rallonge utilisés doivent avoir une section transversale minimale de 1,5 mm ^2 . Les connecteurs enfichables doivent être munis de contacts de mise à la terre et être protégés contre les projections d'eau.
  ●Gardez les outils dans un endroit sûr, hors de portée des enfants.
• Portez des lunettes protectrices, des gants de protection et un protège-oreilles pendant tous les travaux de ponçage, de brossage et de coupage, ainsi qu'un masque respiratoire pendant tous les travaux produisant beaucoup de poussière.
• Pour des raisons de sécurité, la meuleuse d'angle ne peut être utilisée que si elle est équipée de son capot de protection et de sa poignée supplémentaire.
• Veillez à ce que la pièce à usiner soit bien arrêtée afin qu'elle ne puisse pas glisser.
• Il faut utiliser un dispositif d'aspiration des poussières pour l'usinage (coupage et ponçage) de pierre. Ce dispositif d'aspiration doit être homologué pour aspirer la poussière incombustible.
• Utilisez seulement des pièces de rechange originales.

- Il est interdit d'usiner des matériaux contenant de l'amiante!

Respectez la consigne de prévention d'accidents correspondante (en Allemagne: VBG 119) de l'association professionnelle concernée!

• Attention - Risque d'incendie! Pendant les travaux de coupage et de ponçage, veillez à ce que pas de matériaux combustibles ne se trouvent dans la zone étendue de projection d'escarbilles.
• Seul un électricien confirmé est autorisé à effectuer des réparations.
• Le bruit développé à la place de travail peut dépasser 85 dB(A). L'opérateur doit prendre dans ce cas des mesures insonorisantes et de protection de l'ouïe. Le niveau de bruit de cet outil électrique est mesuré selon ISO 3744, NFS 31-031 (84/537/CEE).
  ●Gardez votre position de sécurité. Evitez des positions anormales du corps.
• N'exposez pas votre appareil électrique à la pluie. N'utilisez pas les appareils électriques dans une atmosphère humide, ni à proximité de liquides inflammables.
• Ne portez pas l'appareil électrique par le câble secteur. Protégez le câble secteur contre l'endommagement par de l'huile, des solvants et des arêtes aigues. Ne saisissez pas le câble de l'appareil électrique.
  ●Gardez votre lieu de travail en ordre.
• Vérifiez que l'interrupteur soit en position hors circuit lorsque vous connectez l'appareil au secteur.
• Portez des vêtements de travail appropriés. Ne portez pas de vêtements amples ni de bijoux. Mettez un filet à cheveux si vous avez les cheveux longs.
• Pour votre propre sécurité, n'utilisez que les accessoires et les appareils auxiliaires produits par le fabricant de cet appareil.
  ●La valeur de vibration mesure è sur la poignée selon ISO 8662-8.

F

Mode d'emploi pour meuleuse d'angle

Utilisation

La meuleuse d'angle est prévue pour les travaux de tronçonnage et de dégrossissage de métaux et de pierres en utilisant les meules de tronçonnage ou de dégrossissage appropriées.

TENSION

Vérifiez avant la mise en service si la tension indiquée sur la plaque signalétique correspond à la tension secteur. La tension secteur ne doit différer en aucun cas de plus de 10 % de la tension secteur indiquée.

INTERRUPTEUR

La meuleuse d'angle est munie d'un interrupteur de sécurité prévu pour la prévention des accidents. Pour le mettre en marche, poussez la touche vers l'avant et appuyez-la pour l'enclencher. Pour mettre la meuleuse d'angle hors circuit, appuyez la touche et remettez-la ensuite dans sa position d'origine.

REEMPLACER LES MEULES

Retirez la fiche secteur

Remplacement aisé des meules grâce au dispositif d'arrêt de broche. Poussez ce dispositif d'arrêt et faites enclencher la meule. Ouvrez l'écrou à bride au moyen de la clé à ergots. Remplacez la meule ou la meule à tronçonner et serrez bien l'écrou à bride au moyen de la clé à ergots.

Attention:

Poussez le dispositif d'arrêt de broche seulement si le moteur et la broche sont arrêtés! Veillez à ce que le dispositif d'arrêt de broche soit poussé pendant le remplacement de la meule!

Si vous utilisez des meules ou des meules tronçonneuses d'une épaisseur maximale de 3 mm, vissez l'écrou à bride de sorte que le côté plan soit dirigé vers la meule ou la meule tronçonneuse.

MARCHE D'ESSAI DE NOUVELLES MEULES

Faites tourner la meuleuse d'angle sans charge avec la meule ou la meule tronçonneuse montée pendant une minute au minimum. Remplacez tout de suite des meules vibrantes.

MEULES

Le diamètre de la meule ou de la meule tronçonneuse ne doit jamais dépasser le diamètre préconisé. Avant d'utiliser la meule ou la meule tronçonneuse, vérifiez sa vitesse de rotation spécifiée. Il faut que la

vitesse de la meule ou de la meule tronçonneuse soit plus grande que la vitesse au ralenti de la meuleuse d'angle.

Utilisez exclusivement des meules ou des meules tronçonneuses homologuées pour une vitesse de rotation maximale de 11.000 tr./mn. et pour une vitesse circonférentielle de 80 m/sec.

CONSIGNES DE TRAVAIL

Dégrossissage

Le travail de dégrossissage sera le plus efficient si vous mettez la meule à un angle de 30° à 40° par rapport au plan de ponçage et la passez par-dessus la pièce à usiner avec un mouvement de va-et-vient.

Coupage

Pendant les travaux de coupage, n'inclinez pas la meuleuse d'angle dans le plan de coupe. Il faut que la meule tronçonneuse présente une arête de coupe nette.

Il vaut mieux utiliser une meule diamantée pour couper des pierres dures.

Il ne faut pas usiner des matériaux contenant de l'amiante.

N'utilisez jamais des meules tronçonneuses pour le dégrossissage!

CARACTERISTIQUES TECHNIQUES

Puissance absorbée: 750 W

Vitesse au ralenti: 11.000 tr./mn.

Diamètre maxi de meule: 115 mm

Filetage de la broche motrice: M 14

Niveau de pression acoustique LPA: 93 dB(A)

Niveau d'intensité acoustique LWA: 99 dB(A)

Vibration _w 6,2 m/s ^2

Poids 2,5 kg

A double isolation

Disposition des brides en cas d'utilisation de meules et de meules tronçonneuses

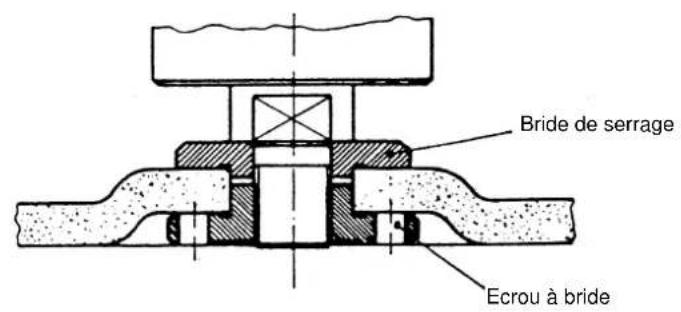

Disposition des brides en cas d'utilisation d'une meule contre-coudeé ou droite

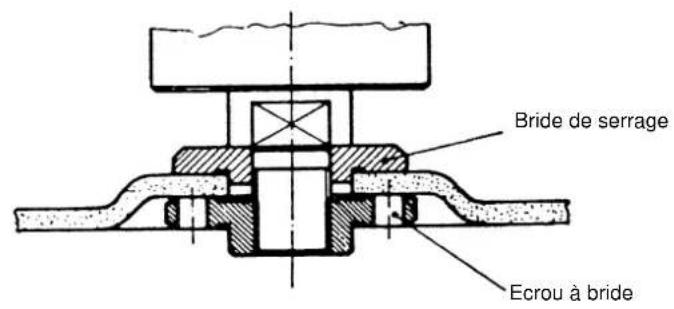

2 Disposition des brides en cas d'utilisation d'une meule tronçonneuse contre-coudeé

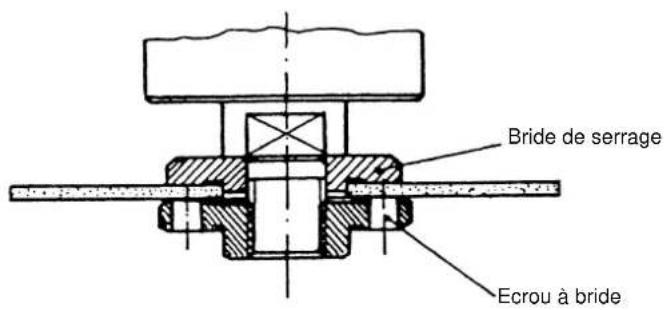

3 Disposition des brides en cas d'utilisation d'une meule tronçonneuse droite

NL

La période de garantie commence à partir de la date d'achat et dure 2 ans.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.
