WS-G 115 - Kvarn EINHELL - Gratis bruksanvisning och manual

Produkttyp	Vinkelslip
Märke	EINHELL
Modell	WS-G 115
Effektförbrukning	750 W
Tomgångsvarvtal	11 000 varv/min
Max slipskivdiameter	115 mm
Spindelgänga	M14
Ljudtrycksnivå LPA	93 dB(A)
Ljudeffektsnivå LWA	99 dB(A)
Vibration (handtag)	6,2 m/s²
Vikt	2,5 kg
Dubbelisolerad	Ja
Strömförsörjning	Nätspänning 230 V (kontrollera märkplåten)
Huvudfunktioner	Kapning och grovbearbetning av metall och sten
Säkerhet	Säkerhetsbrytare, spindellås, skyddskåpa, extrahandtag
Underhåll och rengöring	Koppla ur innan rengöring, byt ut slitna slipskivor, kontrollera regelbundet kabelns skick
Reservdelar och reparerbarhet	Originalreservdelar rekommenderas, reparationer av certifierad elektriker
Garanti	2 år från köpdatum

Vanliga frågor - WS-G 115 EINHELL

Vad är effekten på EINHELL WS-G 115 vinkelslip?

Effektförbrukningen är 750 W.

Vilken är den maximala slipskivans diameter som passar?

Den maximala slipskivans diameter är 115 mm.

Hur byter jag slipskiva på WS-G 115?

Koppla ur stickkontakten, tryck sedan in spindellåset för att låsa spindeln. Använd tappnyckeln för att lossa flänsmuttern. Byt slipskiva och dra åt ordentligt.

Vilka typer av arbeten kan jag utföra med denna vinkelslip?

Den är utformad för kapning och grovbearbetning av metall och sten.

Vilken skyddsutrustning rekommenderas?

Använd skyddsglasögon, handskar, hörselskydd och eventuellt andningsskydd.

Kan jag använda slipskivor med annan diameter än 115 mm?

Nej, diametern får inte överstiga 115 mm. Använd endast slipskivor som är anpassade för denna storlek.

Hur kontrollerar jag nätspänningen?

Innan idrifttagning, kontrollera att nätspänningen stämmer överens med den som anges på märkplåten (tolerans ±10 %).

Vad gör jag om slipskivan vibrerar för mycket?

Utför ett tomgångsprov i minst en minut. Om vibrationerna kvarstår, byt omedelbart slipskiva.

Kan jag använda apparaten utomhus?

Ja, men använd en godkänd förlängningssladd med minst 1,5 mm² area och skyddad mot vattenstänk.

Hur lång är garantitiden?

Garantin är 2 år från köpdatum och täcker material- och tillverkningsfel.

BRUKSANVISNING WS-G 115 EINHELL

1 Spindelfastlåsning
2 Skyddskåpa
3 Spännfläns *
4 Slipskiva
5 Flänsmutter *

S

SF

Allmänna säkerhetsanvisningar och olycksfallskydd

Ett riskfritt arbete med verktyget kan bara garanteras om ni läser säkerhetsanvisningarna och bruksanvisningen noga och följer de anvisningar som tas upp.

• Före varje användning ska redskapet, anslutningskabeln och uttaget kontrolleras. Redskapet ska vara oskadet och utan fel. Skadade delar måste genast bytas ut av en fackman.
• Stickproppen ska dras ut före alla arbeten vid maskinen, innan man ska byta verktyg och när maskinen ej används.
• För att undvika skador på nätkabeln ska den alltid löpa bort från maskinen.
• Vid utomhusarbeten får endast förlängningskablar användas som är tillåtna för utomhusbruk. Förlängningskablarna måste ha ett minsta tvärsnitt på 1,5 mm. Instickningsanslutningarna måste ha skyddskontakter och vara skyddade mot stänkkvatten.
• Förvara verktygen på ett säkert ställe där barn ej kan komma åt dem.
• Bär alltid skyddsglasögon, skyddshandskar och öronskydd vid slipning, borstning och avskiljning.
• Vid arbeten som alstrar mycket damm ska ett andningsskydd användas.
• Vinkelslipmaskinen får av säkerhetsskäl endast användas me dmonterad skyddskåpa och extra handtag.
• Se till att den arbetsdetalj som ska bearbetas inte glider iväg. (Den skal spännas fast).
• Vid bearbetning (avskiljning och slipning) av sten måste ett dammsugningsaggregat användas. Dammsugningsaggregatet måste vara tillåtet för stendamm.
  ●Material som innehåller asbest får ej användas.

Beakta yrkessammanslutningens föreskrifter till skydd mot olycksfall (VBG 119).

• Observera brandfaran! Se noga till att inga brandfarliga material finns i närheten vid avskiljning och slipning av material, då det bildas gnistor.
  ●Använd endast originalreservdelar.
  ●Reparationer får endast utföras av fackman.
  ●Bullerutvecklingen på arbetsplatsen kan överskrida 85 dB (A). I ett sådant fall måste ljuddämpande och hörselskyddåtgärder vidtagas. Ljudet från detta elektriska verktyg mäts enligt ISO 3744, NFS 31-031 (64/537/EWG).
• Se till att ni står stabilt. Undvik onormala kroppsställningar.
• Utsätt inte verktyget för regn. Verktyget får ej användas i vät eller fuktig omgivning och inte i närheten av brännbara vätskor.
• Verktyget ska inte bäras i nätkabeln. Skydda nätkabeln mot skador på grund av olja, lösungsmedel och skarpa kanter. Verktyget får inte bäras i kabeln.
  ●Håll i ordning på arbetsområdet.
• Försäkra er om att strömbrytaren är utkopplad vid anslutning till nätet. Bär lämplig arbetsklädsel.
  ●Ha inga vida kläder eller smucken på er. Om man har långt här ska man bära hårnät.
• För er egen säkerhet ska bara tillbehör och extraredskap från verktygstillverkaren användas.
• Det enligt ISO 8662-8 uppmätta vibrationsvärdet på håndtaget uppgår til 6,2 m/s ^2 .

S

Bruksanvisning til vinkelslipmaskin

ANVÄNDNING

Vinkelslipverket är lämpat för delnings- och grovslipning av metall och sten i kombination med motsvarande delnings- eller grovbearbetningsskiva.

SPÄNNING

Kontrollera före driftstart om den spänning som anges på typplåten överensstämmer med nätspänningen. Nätspänningen får under inga omständigheter avvika mer än 10% från den angivna nominella spänningen.

STRÖMBRYTARE

Vinkelslipmaskinen är utrustad med en säkerhetsströmbrytare till skydd mot olycksfall. För påkoppling skjut knappen framåt och tryck ned för att läsa den. För avstängning av vinkelslipmaskinen tryck ned knappen. Knappen hoppar tilbaka till utgångsläget.

BYTE AV SLIPSKIVOR

Enkelt skivbyte genom spindelfståsning. Tryck på spindelfaståsningen så att slipskivan hålls kvar. Öppna flänsmuttern med en stjärnhålnyckel. Byt slip- eller avskiljningsskiva och dra åt flänsmuttern med stjärnhålnyckeln.

Observera:

Spindelfastlåsningen får bara tryckas ned då motorn och slipspindeln är avstängda.

Spindelfastlåsningen ska vara nedtryckt under skivbytet!

När det gäller slip- eller avskiljningsskivor som är upp till ca 3 mm tjocka ska flänsmuttern skruvas på med plansidan åt slip- eller avskiljningsskivan.

PROVKÖRNING AV NYA SLIPSKIVOR

Vinkelslipmaskinen med den monterade slip- eller avskiljningsskivan ska gå på tomgång i minst 1 minut. Vibrerande skivor ska bytas ut omedelbart.

SLIPSKIVOR

Slip- eller avskiljningsskivan får aldrig vara större än den föreskrevna diametern. Kontrollera före skivorna tas i bruk vilka varvtal som angetts. Slip- eller avkiljningsskivans varvtal måste vara högre än varvtalet då vinkelslipmaskinen går på tomgång.

Använd endast slip- och avskiljningsskivor som är tillåtna för ett maximalt varvtal på 11.000 min och för en omfångshastighet på 80 m/sek.

ARBETSANVISNINGAR

Grovslipning

Bäst resultat vid grovslipning får ni om ni placerar slipskivan i en vinkel på 30 till 40 grader till slipytan och för den jämnt fram och tilbaka över arbetsdetaljer.

Avskiljningsslipning

Vid avskiljningsarbeten får vinkelslipmaskinen inte förskjutas i snittytan. Avskiljningsskivan måste göra en ren snittkant. För att avkilja hård sten är det bäst att använda en diamantavskiljningsskiva.

Material som innehåller asbest får ej bearbetas! Använd aldrig avskiljningsskivor till grovslipning.

Tekniska data

Nominell spänning: 230V ~ 50 Hz
Effektupptagning: 750 W
Tomgångsvarvtal: 11.000 min
max. skivor: 115 mm
Drivspindelns gånga: M 14
Ljudtrycksnivå: 93 dB (A)
Ljudeffektnivå. 99 dB (A)
Vibration _w	6,2 m/s ^2
Vikt 2,5 kg
Dubbel isolering

Flänsernas ordning vid användning av slipskivor och avskiljningsskivor

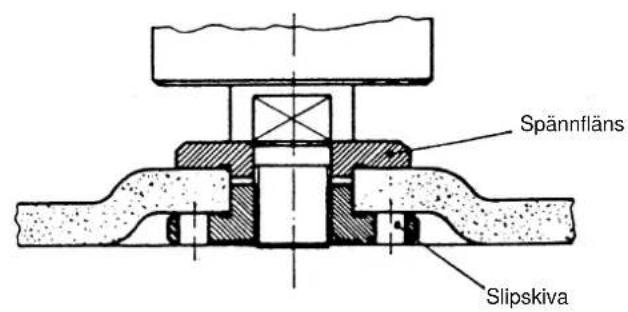

1 Arrangemang av flänsen vid användning av en krökt eller rak slipskiva

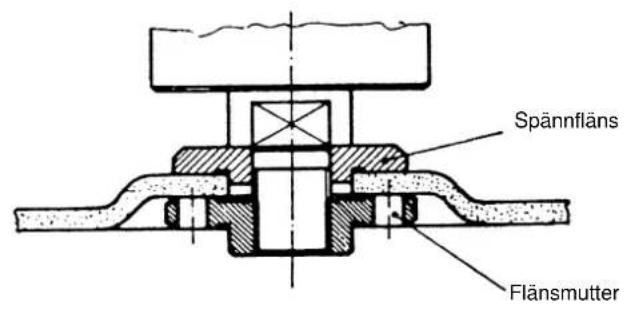

2 Arrangemang av flänsen vid användning av en krökt avskiljngsskivor

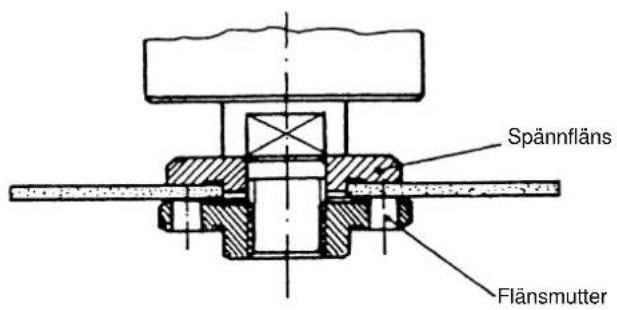

3 Arrangemang av flänsen vid användning av en rak avskiljnngsskiva

SF

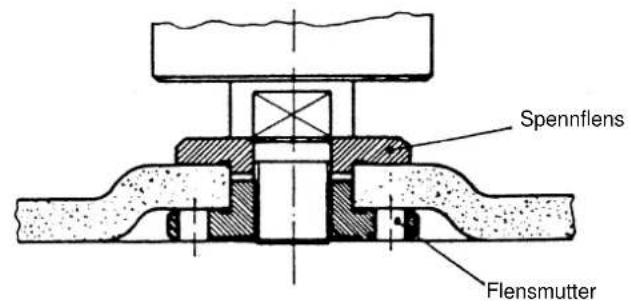

1 Flensenes anordning ved bruk av en böyet eller rett slipeskive

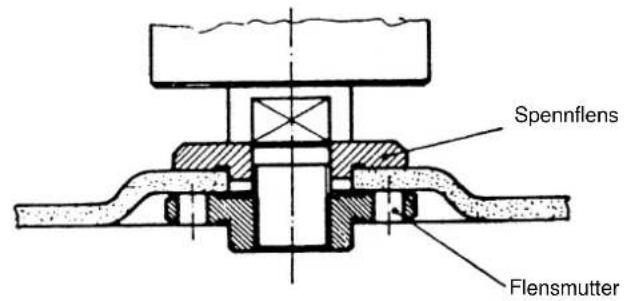

2 Flensenes anordning ved bruk av en bøyet deleskive

3 Flensenes anordning ved bruk av en rett deleskive

GR

Garantitiden omfattar >et 2 år< och börjar löpa från och med köpedagen.

Garantin avser tillverknigsfel samt material- och funktionsfel.

Därtill nödvändiga reservdelar och uppkommen arbetstid kommer ej att debiteras.

Garantin gäller ej för på fel som uppstått på grund av nyttjandet.

Din kundtjänstpartner

SF EINHELL-TAKUUTODISTUS

Förbehåll för tekniska förändringar
