Tipo di prodotto	Smerigliatrice angolare
Marca	EINHELL
Modello	WS-G 115
Potenza assorbita	750 W
Velocità a vuoto	11 000 giri/min
Diametro max mola	115 mm
Filettatura del mandrino	M14
Livello di pressione acustica LPA	93 dB(A)
Livello di intensità acustica LWA	99 dB(A)
Vibrazione (impugnatura)	6,2 m/s²
Peso	2,5 kg
Doppio isolamento	Sì
Alimentazione	Rete 230 V (controllare targa dati)
Funzioni principali	Taglio e sgrossatura di metalli e pietre
Sicurezza	Interruttore di sicurezza, dispositivo di blocco mandrino, carter di protezione, impugnatura supplementare
Manutenzione e pulizia	Scollegare prima della pulizia, sostituire le mole usurate, controllare regolarmente lo stato del cavo
Ricambi e riparabilità	Ricambi originali raccomandati, riparazioni da elettricista qualificato
Garanzia	2 anni dalla data di acquisto

Domande frequenti - WS-G 115 EINHELL

Qual è la potenza della smerigliatrice angolare EINHELL WS-G 115?

La potenza assorbita è di 750 W.

Qual è il diametro massimo della mola compatibile?

Il diametro massimo della mola è di 115 mm.

Come sostituire una mola sulla WS-G 115?

Scollegare la spina, quindi premere il dispositivo di blocco mandrino per bloccare il mandrino. Usare la chiave a forche per svitare il dado flangiato. Sostituire la mola e riavvitare saldamente.

Quali tipi di lavori posso eseguire con questa smerigliatrice?

È progettata per il taglio e la sgrossatura di metalli e pietre.

Quali dispositivi di protezione sono consigliati?

Indossare occhiali di protezione, guanti, protezioni per l'udito e una maschera respiratoria se necessario.

Posso utilizzare mole di diametro diverso da 115 mm?

No, il diametro non deve superare 115 mm. Utilizzare solo mole adatte a questa misura.

Come verificare la tensione di alimentazione?

Prima della messa in servizio, verificare che la tensione di rete corrisponda a quella indicata sulla targa dati (tolleranza ±10%).

Cosa fare se la mola vibra eccessivamente?

Eseguire una prova a vuoto di almeno un minuto. Se le vibrazioni persistono, sostituire immediatamente la mola.

Posso utilizzare l'apparecchio all'aperto?

Sì, ma utilizzare una prolunga omologata con sezione minima di 1,5 mm² e protetta contro gli spruzzi d'acqua.

Qual è la durata della garanzia?

La garanzia è di 2 anni dalla data di acquisto, coprendo difetti di materiale e di fabbricazione.

MANUALE UTENTE WS-G 115 EINHELL

1 Arresto del mandrino
2 Carter di protezione
3 Flangia fissaggio
4 Disco
5 Dado fissaggio *

DK

Tension nominale: 230 V \~ 50 Hz

Avvertenze generali di sicurezza e di prevenzione degli infortuni

Si assicura un funzionamento dell'apparecchio sicuro e senza infortuni solo se le avvertenze di sicurezza e le istruzioni per l'uso vengono lette completamente e se le avvertenze in esse contenute vengono seguite.

• Controllare ogni volta prima dell'uso l'apparecchio, il cavo di alimentazione e la spina. Lavorare solo se l'apparecchio è in perfetto stato e non presenta danni. Le parti danneggiate devono venire sostituite subito da un elettricista.
• Togliere sempre la spina dalla presa di corrente per tutti i lavori alla macchina, prima di sostituire gli utensili e quando l'apparecchio non viene usato.
• Per evitare danni al cavo di alimentazione, esso deve sempre trovarsi sul retro della macchina.
• Per lavori all'aperto è permesso solo l'uso di cavi di prolunga omologati. I cavi di prolunga usati devono avere una sezione minima di 1,5 mm ^2 . I collegamenti a spina devono avere contatti di terra ed essere protetti dagli spruzzi d'acqua.
• Conservare gli utensili in un posto sicuro e inaccessibile per i bambini.
• Portare sempre gli occhiali protettivi, i guanti di sicurezza e le cuffie durante i lavori di smerigliatura, spazzolatura e troncatura nonchè una mascherina di protezione delle vie respiratorie se si sviluppa anche polvere.
• Per motivi di sicurezza la smerigliatrice angolare può venire usata solo con la calotta di protezione montata e con l'impugnatura ausiliaria.
• Accertarsi che il pezzo da lavorare sia ben fissato e non si sposti (serrarlo).
• Nel lavorare (troncare e smerigliare) la pietra si deve usare un dispositivo di aspirazione della polvere che sia omologato per l'aspirazione di polvere minerale.

●Non devono essere lavorati materiali contenenti amianto.

Rispettare le corrispondenti disposizioni per la prevenzione degli infortuni (VBG 119) dell'associazione di categoria.

• Attenzione: pericolo d'incendio!
  Durante le operazioni di troncatura e smerigliatura accertarsi che non ci siano materiali infiammabili che possano venir raggiunti dalle scintille.
• Impiegare solo ricambi originali.
• Le riparazioni devono essere eseguite solo da un elettricista.
• Il livello di emissioni sonore sul posto di lavoro può superare gli 85 dB (A). In questo caso è necessario che l'operatore prenda delle misure di protezione contro i rumori. Il livello sonoro di questo elettroutensile viene misurato secondo le norme ISO 3744, NFS 31-031 (84/537/CEE).
• Assicurarsi di essere bene in equilibrio, evitare di assumere posizioni insolite.
• Non esporre l'elettroutensile alla pioggia. Non usarlo in ambiente bagnato o umido e nelle vicinanze di liquidi infiammabili.
• Non usare il cavo di alimentazione per trasportare l'utensile. Evitare danni al cavo di alimentazione: oli, solventi e spigoli vivi lo possono rovinare.
  ●Tenere in ordine il posto di lavoro.
• Accertarsi che l'interruttore sia spento quando viene inserita la spina di alimentazione.
• Portare indumenti da lavoro adatti. Non portare indumenti ampi e gioielli. Portare una retina nel caso di capelli lunghi.
• Per la propria sicurezza usare solo accessori e utensili ausiliari del produttore dell'elettroutensile.
• Valore di vibrazione secondo la ISO 8662-8, rilevato pugnatura, sorrisponde a 6,2 m/s ^2 .

Istruzioni per il funzionamento della smerigliatrice angolare

IMPIEGO

La smerigliatrice angolare è stata concepita per troncare e sgrossare metalli e pietre, usando le relative mole di troncatura o di sgrosso.

TENSIONE

Prima della messa in esercizio controllare che la tensione di rete corrisponda a quella indicata sulla targhetta. La tensione di rete non deve assolutamente differire di più del 10% dalla tensione nominale indicata.

INTERRUTTORE

La smerigliatrice angolare è provvista di un interruttore di sicurezza per la prevenzione degli infortuni. Per accenderla, spingere in avanti il tasto e premerlo perché scatti in posizione. Per spegnere la smerigliatrice premere il tasto che ritorna automaticamente nella posizione di partenza.

SOSTITUZIONE DELLA MOLA

Togliere la spina dalla presa di alimentazione.

Facile sostituzione della mola grazie all'arresto del mandrino. Premere l'arresto del mandrino e far scattare in posizione la mola. Aprire il dado flangiato con la chiave a pioli. Sostituire la mola di smerigliatura o di troncatura e serrare il dado flangiato con la chiave a pioli.

Attenzione:

Premere l'arresto del mandrino solo se il motore ed il mandrino di smerigliatura sono fermi! Durante la sostituzione della mola l'arresto del mandrino deve rimanere premuto!

Nel caso di mole di smerigliatura o di troncatura fino a 3 mm di spessore, avvitare il dado flangiato con il lato piatto verso la mola.

FUNZIONAMENTO DI PROVA DI UNA MOLA NUOVA

Far funzionare a vuoto per almeno 1 minuto la smeriglitrice angolare con la mola di smerigliatura o di troncatura montata. Se la mola vibra, sostituirla subito.

MOLE DI SMERIGLIATURA

La mola di smerigliatura o di troncatura non deve superare il diametro prescritto. Prima di usare la mola controllarne il numero giri indicato. Il numero di giri della mola di smerigliatura o di troncatura deve essere maggiore del numero di giri a vuoto della smerigliatrice angolare.

Usare solamente mole di smerigliatura o di troncatura che siano omologate per un numero massimo di giri di 11.000 min ^1 e per una velocità periferica di 80 m/sec.

AVVERTIMENTI PER L'USO

Smerigliatura di sgrossatura

I risultati migliori nella sgrossatura si ottengono ponendo la mola in un angolo che va dai 30° ai 40° rispetto alla superficie da smerigliare e spostandola sul pezzo da lavorare con movimenti regolari da destra a sinistra e viceversa.

Smerigliatura di troncatura

Per la troncatura non inclinare la smerigliatrice sul piano di taglio. La mola di troncatura deve presentare uno spigolo di taglio netto. Per troncare pietre dure si consiglia di unsare una mola diamantata.

Non devono venir lavorati materiali contenenti amianto!

Per la sgrossatura non usare mai mole per troncare.

DATI TECNICI

Tensione nominale: 230 V ~ 50 Hz
potenza assorbita: 750 W
numero giri a vuoto: 11.000 min	-1
ø max. mola: 115 mm
filetto del mandrino motore: M 14
livello di pressione acustica LPA: 93 dB (A)
livello di potenza sonora LWA: 99 dB (A)
Vibrazione _w	6,2 m/s ^2
Peso 2,5 kg
Con isolamento protettivo

Posizione della flangia se si impiegano mole per smerigliatura e troncatura

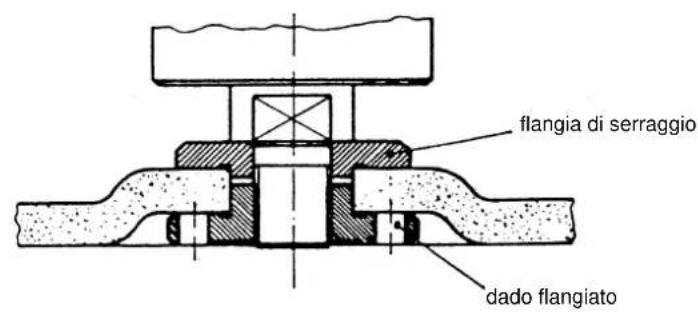

1 Posizione della flangia se si impiega una mola per smerigliatura piegata a gomito o diritta

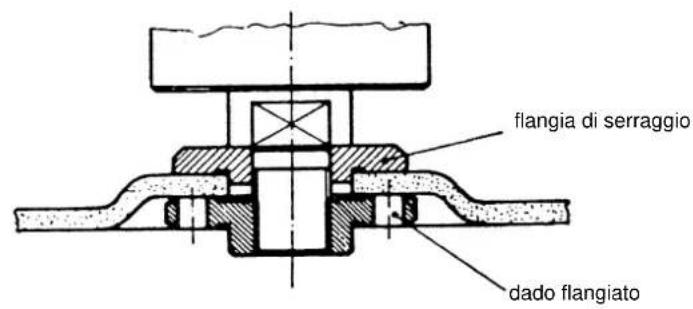

2 Posizione della flangia se si impiega una mola per troncatura piegata a gomito

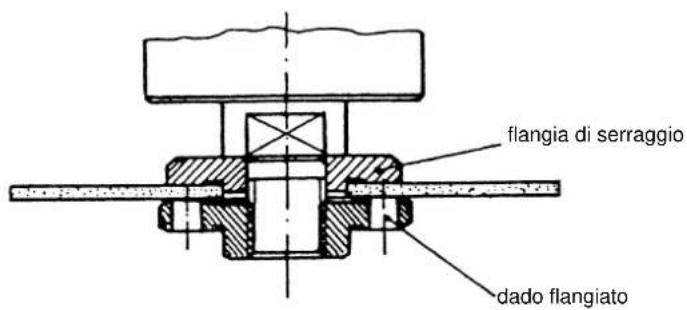

3 Posizione della flangia se si impiega una mola per troncatura diritta

DK

I periodo di garanzia inizia nel glomo dell'acquisto e dura 2 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componenti da sostituire e il lavoro necessario per la riparazione non vengono calcolati. Non c'è alcuna garanzia nel caso di danni successivi.

Il vostro centro di assistenza.

I-22077 Beregazzo (Co)

Con riserva di apportare modifiche tecniche
