WS-G 115 - Moedor EINHELL - Manual de utilização gratuito

Tipo de produto	Esmerilhadeira de ângulo
Marca	EINHELL
Modelo	WS-G 115
Potência absorvida	750 W
Velocidade sem carga	11 000 rpm
Diâmetro máximo do disco	115 mm
Rosca do eixo motor	M14
Nível de pressão sonora LPA	93 dB(A)
Nível de intensidade sonora LWA	99 dB(A)
Vibração (punho)	6,2 m/s²
Peso	2,5 kg
Dupla isolação	Sim
Alimentação	Rede 230 V (verifique a placa de identificação)
Funções principais	Corte e desbaste de metais e pedras
Segurança	Interruptor de segurança, dispositivo de travamento do eixo, proteção, punho adicional
Manutenção e limpeza	Desconectar antes da limpeza, substituir discos desgastados, verificar regularmente o estado do cabo
Peças de reposição e reparabilidade	Peças de reposição originais recomendadas, reparos por eletricista qualificado
Garantia	2 anos a partir da data de compra

Perguntas frequentes - WS-G 115 EINHELL

Qual é a potência da esmerilhadeira EINHELL WS-G 115?

A potência absorvida é de 750 W.

Qual é o diâmetro máximo do disco compatível?

O diâmetro máximo do disco é de 115 mm.

Como substituir um disco na WS-G 115?

Desconecte o plugue, pressione o dispositivo de travamento do eixo para travar o eixo. Use a chave de pinos para desapertar a porca de flange. Substitua o disco e aperte firmemente.

Que tipos de trabalhos posso realizar com esta esmerilhadeira?

Ela é projetada para corte e desbaste de metais e pedras.

Quais equipamentos de proteção são recomendados?

Use óculos de proteção, luvas, protetor auricular e máscara respiratória se necessário.

Posso usar discos de diâmetro diferente de 115 mm?

Não, o diâmetro não deve exceder 115 mm. Use apenas discos adequados a este tamanho.

Como verificar a tensão de alimentação?

Antes da operação, verifique se a tensão da rede corresponde à indicada na placa de identificação (tolerância de ±10%).

O que fazer se o disco vibrar excessivamente?

Realize um teste em vazio de pelo menos um minuto. Se as vibrações persistirem, substitua o disco imediatamente.

Posso usar o aparelho ao ar livre?

Sim, mas use uma extensão homologada com seção mínima de 1,5 mm² e protegida contra respingos de água.

Qual é a duração da garantia?

A garantia é de 2 anos a partir da data de compra, cobrindo defeitos de material e fabricação.

MANUAL DE UTILIZADOR WS-G 115 EINHELL

1 Fixação do rebolo
2 Capa de protecção
3 Flange de aperto *
4 Disco
5 Tuerca de brida *

S

FUNCIONAMIENTO DE PRUEBA DE LOS NUEVOS DISCOS DE LIJADO.

Instruções gerais de segurança e de protecção contra acidentes

Para assegurar um trabalho sem acidentes e sem perigos com a máquina é indispensável ler completamente o manual de operação e observar as instruções contidas no mesmo.

- Não é permitido trabalhar materiais que contêm amianto.

• Cada vez, antes de usar, controle a máquina, o cabo de ligação e a ficha. Trabalhe somente com uma máquina que esteja em perfeitas condições. Quaisquer peças danificadas devem ser substituídas imediatamente por um electricista especializado.
• Antes de fazer qualquer trabalho na máquina, antes de cada troca de ferramenta e quando não usar a máquina, tire a ficha da tomada.
• Para evitar danificações do cabo de ligação à rede, dirija o cabo eléctrico sempre para trás, ao afastá-lo da máquina.
• Para trabalhos ao ar livre, só é permitido usar cabos de extensão homologados para essa finalidade. Os condutores dos cabos de extensão devem ter um diâmetro mínimo de 1,5 mm². Os conectores devem ter contactos de segurança e ser à prova de salpicaduras de água.
  ●Guarde a máquina e as ferramentas num lugar seguro e fora do alcance de crianças.
• Ao rectificar, escovar e cortar, use sempre óculos de segurança, luvas de segurança, um protector dos ouvidos e, para trabalhos com formação de pó, uma máscara respiratória.
• Por razões de segurança, só é permitido usar a rectificadora angular com a cobertura protectora montada e o punho adicional.
  ●Fixe a peça a trabalhar, para evitar que ela se desloque.
• Ao trabalhar (cortar e rectificar) pedra, é preciso usar um dispositivo de aspiração de pó. Este dispositivo de aspiração deve ser homologado para aspirar pó de pedras.

Observe o correspondente regulamento de prevenção de acidentes (VBG 119) da Associação Mútua de Seguros dos Empregadores, uma entidade alemã.

• Atenção: Perigo de incêndio! Ao cortar e rectificar materiais, observe que as faíscas não devem alcançar materiais inflamáveis.
• Use somente peças sobressalentes originais.
  ●Reparações só devem ser feitas por um electricista competente.
• O ruído no posto de trabalho pode exceder 85 dB (A). Se for esse o caso, é preciso tomar medidas de protecção contra o ruído. O ruído desta máquina eléctrica é medido conforme ISO 3744, NFS 31-031 (84/537/CEE).
• A pessoa que trabalha com a máquina sempre deve estar numa posição firme e evitar posições anormais.
• Não exponha a sua máquina à chuva. Não use a máquina num ambiente húmido, nem na proximidade de líquidos inflamáveis.
• Não transporte a máquina, segurando o cabo de ligação à rede. Proteja o cabo eléctrico contra danificações por óleo, solventes e arestas agudas.
  ●Mantenha o posto de trabalho em ordem.
• Verifique se o interruptor da máquina está desligado, antes de introduzir a ficha na tomada.
• Use roupa adequada. Não use roupa ampla, nem jóias. Se tiver cabelo comprido, use uma rede para o cabelo.
• Para a sua própria segurança, use somente acessórios e equipamentos adicionais produzidos pelo fabricante da máquina.
• As vibrações medidas no manipulo conforme ISO 8662-8 são 6,2 m/s ^2 .

Instruções de serviço para a rectificadora angular

EMPREGO

A rectificadora angular destina-se à separação e ao desbaste, com rebolo, de metais e pedras, por meio do correspondente rebolo separador ou de desbaste.

TENSÃO

Antes de usar a máquina pela primeira vez, verifique se a tensão indicada na placa de características é igual à tensão da rede. A tensão indicada não deve diferir, em nenhum caso, mais de 10% da tensão da rede.

INTERRUPTOR

A rectificadora angular tem um interruptor de segurança, para a prevenção de acidentes. Para ligar, corra o interruptor para a frente e para ligar o serviço contínuo aperte o interruptor. Para desligar a máquina, aperte o interruptor. Ele volta à sua posição inicial.

TROCA DOS REBOLOS

Tire a ficha da tomada.

A troca dos rebolos é fácil devido ao bloqueio do fuso. Aperte o bloqueio do fuso e deixe engatar o rebolo.

Abra a porca do flange com a chave de furos. Troque o rebolo e aperte a porca do flange com a chave de furos.

ATENÇÃO: Aperte o bloqueio do fuso somente quando o motor e o fuso estiverem parados! Durante a troca do rebolo, o bloqueio do fuso deve ficar apertado!

No caso de rebolos de até aprox. 3 mm de espessura, aperte a porca do flange com o lado plano em direcção ao rebolo.

MARCHA DE ENSAIO DE REBOLOS NOVOS

Deixe funcionar a rectificadora angular com o rebolo montado pelo menos durante um minuto em vazio. Substitua imediatamente os rebolos que vibrem.

REBOLOS

O rebolo nunca deve ser maior que o diâmetro prescrito.

Antes de usar o rebolo, controle o número de rotações indicado. O número de rotações do rebolo deve ser superior ao número de rotações em vazio da rectificadora angular.

Use somente rebolos admitidos para uma velocidade de rotação máxima de 11.000 r.p.m. e uma velocidade periférica de 80 m/seg.

OBSERVAÇÕES SOBRE O TRABALHO Rectificação de desbaste

Na rectificação de desbaste, obtém-se o melhor resultado quando se aplica o rebolo num ângulo de 30° a 40° em relação à superfície e se move o mesmo regularmente sobre a peça; de um lado ao outro.

Corte com o rebolo

Ao cortar com o rebolo, tome cuidado para que a rectificadora angular não emperre na superfície de corte. O rebolo deve ter uma aresta de corte limpa. Para cortar pedras duras, use de preferência um rebolo com diamantes.

Não é permitido trabalhar materiais que contêm amianto!

Nunca use rebolos separadores para a rectificação de desbaste.

DADOS TÉCNICOS

Tensão nominal: 230 V c.a. 50 Hz
Potência: 750 W
Número de rotações em vazio: 11.000 r.p.m.
máx. do rebolo: 115 mm
Rosca do fuso de accionamento: M 14
Nível da pressão acústica: 93 dB (A)
Nível da potência acústica: 99 dB (A)
Vibração _w	6,2 m/s ^2
Peso 2,5 kg
Com isolamento protecção

P

Disposição dos flanges ao usar-se rebolos e rebolos separadores

1 Disposição dos flanges ao usar-se um rebolo separador rebaixado ou recto

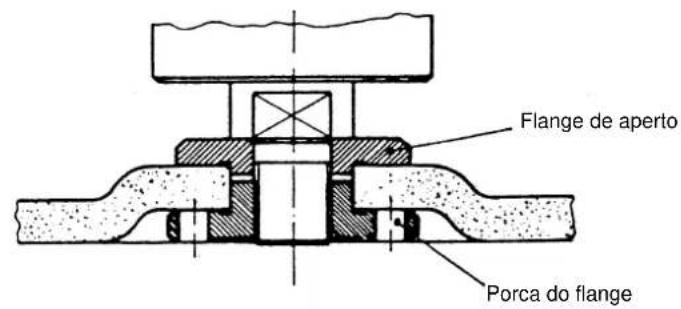

2 Disposição dos flanges ao usar-se um rebolo separador rebaixado

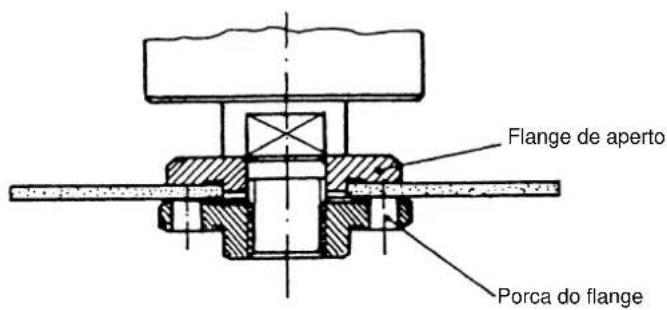

3 Disposição dos flanges ao usar-se um rebolo separador recto

A garantia começa no dia da compra do aparelho e cobre um período de 2 anos.

Prestamos garantia em caso de execução defeituosa ou defeitos de material ou de funcionamento. Neste caso não faturamos os custos para sobressalentes e o trabalho necessários. Não nos responsabilizamos por danos em consequência da utilização do aparelho.

O seu serviço de assistência técnica

Salvaguardem-se alterações técnicas
