PowerEdge 500SC - Serveur DELL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Processeur Intel Pentium 4, jusqu'à 3.0 GHz
Capacité de mémoire	Supporte jusqu'à 4 Go de RAM DDR SDRAM
Stockage	2 baies pour disques durs, supporte SATA et SCSI
Connectivité réseau	1 port Ethernet 10/100/1000 Mbps
Alimentation	Alimentation redondante disponible
Dimensions	1U de hauteur, 43,2 cm de largeur, 61 cm de profondeur
Poids	Environ 15 kg
Utilisation recommandée	Idéal pour les petites et moyennes entreprises
Maintenance	Accès facile aux composants internes pour la mise à niveau
Sécurité	Fonctionnalités de sécurité intégrées, telles que le verrouillage de châssis
Informations générales	Compatible avec divers systèmes d'exploitation, y compris Windows Server et Linux

FOIRE AUX QUESTIONS - PowerEdge 500SC DELL

Comment réinitialiser le mot de passe du BIOS sur le DELL PowerEdge 500SC ?

Pour réinitialiser le mot de passe du BIOS, vous devez retirer la pile de la carte mère pendant quelques minutes puis la remettre en place.

Que faire si le serveur ne s'allume pas ?

Vérifiez que le câble d'alimentation est bien connecté et que la prise fonctionne. Essayez de brancher le serveur sur une autre prise.

Comment mettre à jour le firmware du DELL PowerEdge 500SC ?

Téléchargez la dernière mise à jour du firmware depuis le site de DELL, puis suivez les instructions fournies pour l'installation.

Comment diagnostiquer des problèmes matériels ?

Utilisez les outils de diagnostic intégrés en accédant à la configuration du BIOS ou en utilisant des outils de diagnostic DELL à partir de l'environnement d'exploitation.

Pourquoi le serveur émet-il des bips au démarrage ?

Les bips au démarrage indiquent généralement un problème matériel. Consultez le manuel pour décoder le nombre et le type de bips.

Comment ajouter de la mémoire RAM au DELL PowerEdge 500SC ?

Éteignez le serveur, débranchez-le, ouvrez le boîtier, insérez les modules de RAM dans les emplacements disponibles, puis refermez le boîtier et redémarrez le serveur.

Quel est le poids du serveur DELL PowerEdge 500SC ?

Le DELL PowerEdge 500SC pèse environ 25 kg.

Comment configurer RAID sur le DELL PowerEdge 500SC ?

Accédez à l'utilitaire de configuration RAID au démarrage en appuyant sur la touche appropriée et suivez les instructions pour configurer le type de RAID souhaité.

Que faire si le système d'exploitation ne démarre pas ?

Vérifiez que le disque dur est bien connecté et fonctionnel. Si possible, essayez de démarrer à partir d'un support d'installation pour réparer le système d'exploitation.

Comment nettoyer les ventilateurs du DELL PowerEdge 500SC ?

Éteignez le serveur, débranchez-le, ouvrez le boîtier et utilisez de l'air comprimé pour nettoyer les ventilateurs et éliminer la poussière.

MODE D'EMPLOI PowerEdge 500SC DELL

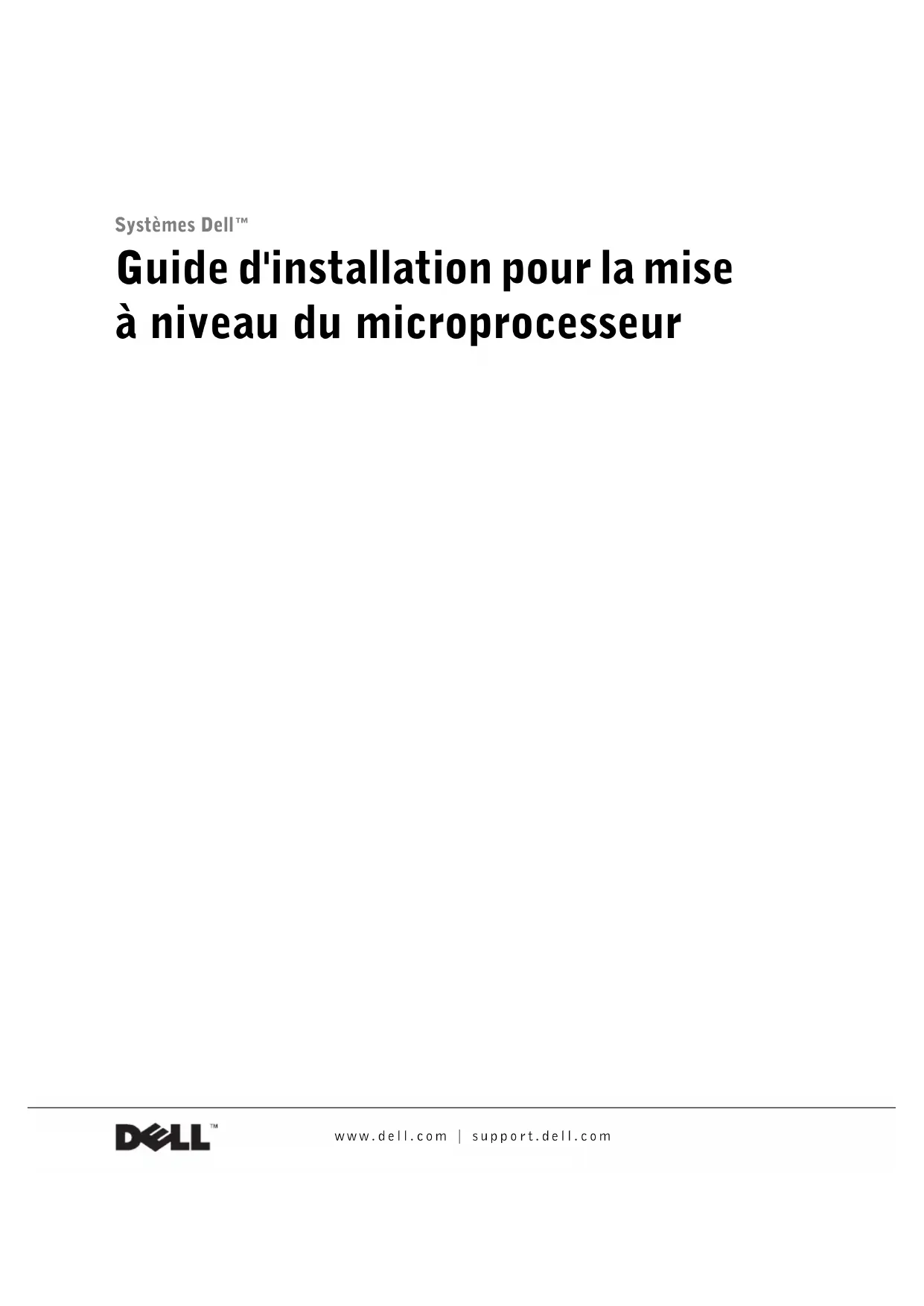

9D904cb4.fm Page 4 Tuesday, October 1, 2002 11:37 PMwww.dell.com | support.dell.com Systèmes Dell™ Guide d'installation pour la mise à niveau du microprocesseur 9D904ft4.fm Page 1 Tuesday, October 1, 2002 10:59 PMRemarques, mises en garde et avertissements REMARQUE : UNE REMARQUE indique une information importante destinée à vous aider à mieux utiliser votre ordinateur. MISE EN GARDE : UNE MISE EN GARDE indique un dommage potentiel pouvant survenir (ou une perte de données) et vous dit comment éviter le problème. ATTENTION : Le message ATTENTION indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut provoquer une blessure mineure ou modérée. Les informations fournies dans ce document sont susceptibles d'être modifiées sans préavis. © 2002 Dell Computer Corporation. Tous droits réservés. La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Computer Corporation est strictement interdite. Marques déposées utilisées dans ce guide : Dell et le logo DELL sont des marques de Dell Computer Corporation. Toutes les autres marques déposées et noms de marques utilisés dans ce document se rapportent aux sociétés propriétaires des marques et des noms de ces produits. Dell Computer Corporation décline tout intérêt dans l'utilisation des marques déposées et des noms de marques ne lui appartenant pas. octobre 2002 Réf. 9D904 Rév. A04 9D904ft4.fm Page 2 Tuesday, October 1, 2002 10:59 PMGuide d'installation pour la mise à niveau du microprocesseur 3-1 Ce document contient des instructions concernant l'ajout ou le remplacement de microprocesseurs. Pour pouvoir tirer parti des futures options offrant une vitesse plus élevée ou des fonctionnalités supplémentaires, vous pouvez ajouter des microprocesseurs secondaires ou remplacer ceux qui sont déjà installés dans votre système. MISE EN GARDE : Avant d'ajouter ou de remplacer un microprocesseur, consultez les dernières informations sur le BIOS système sur le site Web de support de Dell, support.dell.com, et mettez à niveau le BIOS si nécessaire. Chaque microprocesseur et sa mémoire cache associée sont contenus dans un module PGA (pin-grid array) qui est installé dans un connecteur ZIF sur la carte système. La sous-section suivante explique comment installer ou remplacer le microprocesseur sur les connecteurs pour microprocesseur principal ou secondaire. REMARQUE : Dans un système à un seul microprocesseur, celui-ci doit être installé dans le connecteur de microprocesseur principal. Ajout ou remplacement d'un microprocesseur MISE EN GARDE : Le type et la vitesse des microprocesseurs secondaires doivent être identiques à ceux du microprocesseur principal. Si les vitesses des microprocesseurs diffèrent, c'est la vitesse du microprocesseur le plus lent qui est adoptée. Outre le connecteur ZIF destiné au microprocesseur principal sur la carte système, il peut exister d'autres connecteurs ZIF prévus pour accueillir des microprocesseurs secondaires. Le kit de mise à niveau du microprocesseur contient les éléments suivants :

• Un dissipateur thermique

• Languette(s) de fixation du dissipateur thermique

• Un module VRM, qui est utilisé en cas d'ajout d'un microprocesseur secondaire Votre kit de mise à niveau peut aussi comporter un ventilateur. ATTENTION : Avant d'exécuter cette procédure, lisez les instructions de sécurité du document Informations sur le système.

Mettez le système hors tension, y compris les périphériques, puis débranchez le cordon d'alimentation du secteur. 2 Ouvrez les portes du système, ou retirez le capot du système (reportez-vous au Guide d'installation et de dépannage). ATTENTION : Reportez-vous à la section “Protection contre les décharges électrostatiques” dans les instructions de sécurité du document Informations sur le système. 9D904fb4.fm Page 1 Tuesday, October 1, 2002 10:35 PM3-2 Guide d'installation pour la mise à niveau du processeur www.dell.com | support.dell.com 3 Retirez le dissipateur de chaleur, le cas échéant (reportez-vous au Guide d'installation et de dépannage). 4 Si vous mettez à niveau un microprocesseur déjà installé, retirez son dissipateur thermique. REMARQUE : Si un ventilateur est monté sur le dissipateur thermique, vous pouvez le retirer sans enlever le ventilateur. Toutefois, vous pouvez retirer le ventilateur pour accéder plus facilement aux languettes de fixation du dissipateur thermique. Pour savoir comment retirer le ventilateur, reportez-vous au Guide d'installation et de dépannage. a Retirez la ou les languettes de fixation assujettissant le dissipateur thermique au microprocesseur en appuyant fermement sur la patte de la languette, puis en retirant la languette du dissipateur thermique. Consultez l'étiquette d'informations apposée sur le capot du système pour plus de précisions sur la languette de fixation du dissipateur thermique. ATTENTION : Le microprocesseur et le dissipateur thermique peuvent être brûlants. Laissez-les se refroidir suffisamment avant de les manipuler. MISE EN GARDE : Ne retirez jamais le dissipateur thermique d'un microprocesseur si vous n'avez pas l'intention de retirer le microprocesseur lui-même. Le dissipateur thermique est en effet indispensable pour maintenir les conditions de température adéquates. MISE EN GARDE : Après avoir retiré le dissipateur thermique, placez-le à l'envers sur une surface plane afin d'empêcher toute détérioration ou contamination du matériau de l'interface thermique. b Retirez le dissipateur thermique. Reportez-vous au Guide d'installation et de dépannage pour savoir comment procéder. 5 Poussez à fond vers le haut la manette de dégagement du connecteur afin de la placer en position ouverte (voir la Figure 3-1). MISE EN GARDE : Veillez à ne pas tordre les broches lors du retrait du microprocesseur. Vous risqueriez sinon d'endommager définitivement le microprocesseur.

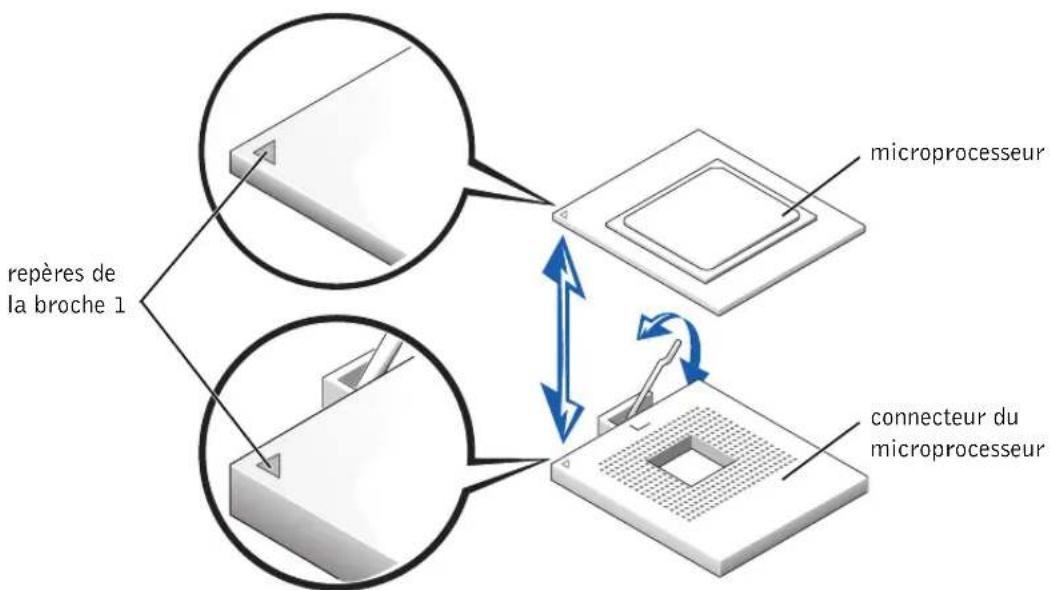

Extrayez le microprocesseur du connecteur et laissez la manette de dégagement en position ouverte, de façon à ce que le connecteur soit prêt à accueillir le nouveau microprocesseur. MISE EN GARDE : Veillez à ne pas tordre les broches lorsque vous extrayez le microprocesseur de son emballage. Vous risqueriez sinon d'endommager définitivement le microprocesseur. 9D904fb4.fm Page 2 Tuesday, October 1, 2002 10:35 PMGuide d'installation pour la mise à niveau du microprocesseur 3-3 7 Sortez le nouveau microprocesseur de son emballage. Si certaines broches du microprocesseur semblent tordues, reportez-vous à la section “Obtention d'aide” dans le Guide d'installation et de dépannage pour savoir comment demander une assistance technique. Figure 3-1. Retrait et remplacement du microprocesseur MISE EN GARDE : Un mauvais positionnement du microprocesseur risquerait d'endommager définitivement le microprocesseur et le système lorsque vous le remettrez sous tension. Lors de l'installation du microprocesseur dans le connecteur ZIF, vérifiez que toutes les broches du microprocesseur s'enfoncent dans les trous correspondants. Faites très attention à ne pas tordre les broches.

Installez le microprocesseur dans le connecteur (voir la Figure 3-1). a Assurez-vous que la manette de dégagement du microprocesseur est en position ouverte. b Faites correspondre la broche 1 du microprocesseur sur la broche 1 du connecteur du microprocesseur. repères de la broche 1 microprocesseur connecteur du microprocesseur 9D904fb4.fm Page 3 Tuesday, October 1, 2002 10:35 PM3-4 Guide d'installation pour la mise à niveau du processeur www.dell.com | support.dell.com c Une fois les broches 1 du microprocesseur et du connecteur alignées, mettez doucement en place le microprocesseur dans le connecteur et assurez-vous que toutes les broches correspondent bien aux trous appropriés du connecteur. Le connecteur ZIF vous évite de devoir forcer pour installer le microprocesseur (ce qui risquerait de tordre les broches si le microprocesseur n'est pas bien aligné). Une fois le microprocesseur correctement positionné, une pression très légère doit suffire pour pouvoir l'enfoncer dans le connecteur. d Lorsque le microprocesseur est installé à fond dans le connecteur, faites pivoter et abaissez la manette de dégagement du connecteur jusqu'à ce qu'elle s'enclenche, verrouillant le microprocesseur dans le connecteur. 9 Installez le dissipateur thermique.

• Si le dessous du dissipateur thermique est recouvert d'une feuille de protection thermique en papier métallisé, placez le dissipateur thermique sur le microprocesseur.

• Si le dissipateur thermique est doté d'une patte recouverte de graisse de protection thermique, retirez cette patte et placez le dissipateur thermique sur le microprocesseur.

• Si la graisse de protection thermique est fournie à part, nettoyez le dissipateur thermique et appliquez-lui une couche de cette graisse avant de le placer sur le microprocesseur. Consultez l'étiquette d'informations apposée sur le capot du système pour savoir comment orienter le dissipateur thermique. MISE EN GARDE : Pour éviter d'endommager le microprocesseur, vous devez orienter le dissipateur thermique de façon à ce que le repère triangulaire du dissipateur pointe vers le repère triangulaire de la carte système, le cas échéant.

Orientez la languette de fixation du dissipateur thermique en procédant comme indiqué dans le Guide d'installation et de dépannage. 11 Accrochez l'extrémité de la languette sans la patte de dégagement sur la patte située sur le rebord du connecteur. 12 Appuyez sur la patte de dégagement jusqu'à ce que le trou de la languette s'enclenche sur la patte du connecteur ZIF. MISE EN GARDE : Si votre kit de mise à niveau comporte un ventilateur, vous devez installer le ventilateur sur le dissipateur thermique du microprocesseur afin de maintenir une température appropriée. Pour savoir comment installer le ventilateur, reportez-vous au Guide d'installation et de dépannage. 9D904fb4.fm Page 4 Tuesday, October 1, 2002 10:35 PMGuide d'installation pour la mise à niveau du microprocesseur 3-5 13 Si votre kit de mise à niveau comporte un ventilateur ou si vous avez retiré un ventilateur au cours de cette procédure, vous devez installer le ventilateur sur le dissipateur thermique du microprocesseur.. 14 Installez le ou les modules VRM : a Si vous ajoutez un microprocesseur secondaire, examinez le module VRM et assurez-vous qu'il convient à votre système. b Introduisez le module VRM dans le connecteur VRM secondaire approprié, en veillant à ce que les loquets placés à chaque extrémité du connecteur s'enclenchent (voir la Figure 3-2). c Si vous avez reçu deux modules VRM avec le kit de mise à niveau, remplacez le module VRM principal déjà installé sur le système avec l'un des VRM du kit. REMARQUE : Le système ne prend pas en charge les modules VRM non équivalents. Figure 3-2. Installation d'un module VRM

Remettez en place le dissipateur de chaleur, le cas échéant (reportez-vous au Guide d'installation et de dépannage). 16 Fermez les portes du système, ou remettez en place le capot du système (reportez-vous au Guide d'installation et de dépannage). VRM VRM connector latches (2) connector key 9D904fb4.fm Page 5 Tuesday, October 1, 2002 10:35 PM3-6 Guide d'installation pour la mise à niveau du processeur www.dell.com | support.dell.com 17 Rebranchez le système et les périphériques sur leurs prises électriques, puis remettez- les sous tension. Lors de l'initialisation, le système détecte la présence du nouveau processeur et modifie automatiquement les informations de configuration du système dans le programme System Setup. REMARQUE : Après que vous avez accédé à l'intérieur du système, le détecteur d'ouverture non autorisée du châssis provoque l'affichage d'un message d'alerte lors du redémarrage suivant du système. Ce message est enregistré dans la mémoire NVRAM du système. Pour savoir comment effacer ce message, consultez la documentation du logiciel de gestion du système.
