Caractéristique	Détails
Type de produit	Perceuse sans fil
Tension	10,8 V
Capacité de perçage dans le bois	25 mm
Capacité de perçage dans le métal	10 mm
Vitesse à vide	0-350 / 0-1 300 tr/min
Couple maximal	30 Nm
Poids	1,1 kg
Utilisation recommandée	Perçage dans le bois, le métal et les plastiques
Type de mandrin	Mandrin auto-serrant
Accessoires inclus	1 batterie, chargeur
Maintenance	Vérifier régulièrement l'état de la batterie et nettoyer le mandrin
Mesures de sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation
Garantie	2 ans

FOIRE AUX QUESTIONS - WH10DL HiKOKI

Comment charger la batterie de la perceuse HiKOKI WH10DL ?

Pour charger la batterie, insérez-la dans le chargeur HiKOKI compatible, puis branchez le chargeur sur une prise secteur. La lumière indicatrice sur le chargeur s'allumera pour indiquer que la batterie est en charge.

Pourquoi ma perceuse ne démarre-t-elle pas ?

Vérifiez d'abord que la batterie est correctement chargée et insérée. Assurez-vous également que l'interrupteur de sécurité est en position de marche et que la perceuse n'est pas en mode de verrouillage.

Comment régler le couple sur la HiKOKI WH10DL ?

Utilisez le sélecteur de couple situé sur le haut de la perceuse. Tournez-le pour choisir le niveau de couple souhaité en fonction du matériau que vous travaillez.

Puis-je utiliser ma HiKOKI WH10DL pour percer des matériaux durs ?

Oui, la HiKOKI WH10DL est conçue pour percer divers matériaux, y compris le bois, le métal et le plastique. Pour des matériaux plus durs, assurez-vous d'utiliser les forets appropriés.

Comment remplacer le foret de la perceuse HiKOKI WH10DL ?

Pour remplacer le foret, desserrez la bague de verrouillage du mandrin en tournant dans le sens inverse des aiguilles d'une montre. Retirez le foret usagé et insérez le nouveau foret, puis resserrez la bague de verrouillage.

Que faire si le mandrin de ma perceuse est bloqué ?

Si le mandrin est bloqué, essayez de le dévisser en le tournant dans le sens inverse des aiguilles d'une montre. Si cela ne fonctionne pas, appliquez un peu de lubrifiant et laissez agir avant d'essayer à nouveau.

Quelle est la capacité maximale de perçage de la HiKOKI WH10DL ?

La HiKOKI WH10DL a une capacité de perçage maximale de 10 mm dans l'acier et 25 mm dans le bois.

Comment entretenir ma perceuse HiKOKI WH10DL ?

Pour entretenir votre perceuse, nettoyez régulièrement le filtre à air, vérifiez les connexions de la batterie et rangez l'outil dans un endroit sec. Évitez d'exposer la perceuse à des conditions extrêmes.

Où puis-je trouver des pièces de rechange pour ma HiKOKI WH10DL ?

Les pièces de rechange peuvent être commandées auprès de revendeurs autorisés HiKOKI ou sur le site web officiel de HiKOKI.

La perceuse HiKOKI WH10DL est-elle garantie ?

Oui, la HiKOKI WH10DL est généralement couverte par une garantie de 2 ans. Veuillez consulter le manuel d'utilisation pour plus de détails sur les conditions de garantie.

MODE D'EMPLOI WH10DL HiKOKI

Lire tous les averissements de sécurité, instructions, illustrations et specifications disponibles avec cet outil électrique.

Le non-respect de toutes les instructions indiquées cédessous peut entraîner une électrocution, un incendie et/ou de graves blessures.

Conserver tous les averisations et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme « outil » dans les avertissements fait reference à l'outil électrique alimenté par le secteur (avec cordon d'alimentation) ou à l'outil fonctionnant sur batterie (sans cordon d'alimentation).

1) Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ousons sont propices aux accidents.

b) Ne pas faire fonctionner les outils électriques en atmophère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières.

Les outils électriques produit des étincelles qui peuvent enfl ammer les poussières ou les fumées.

c) Maintainir les enfants et les badauds à l'ecart pendant l'utilisation de l'outil.

Les distractions peuvent faire perdre le contrôle de l'outil à l'utilisateur.

2) Sécurité électrique

a) Il faut que les fiches de l'outil électrique soient adaptations au socle. Ne jamais modifier la fiche de chaque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre.

Des fiches non modifiées et des socles adaptés réduiront le risque de décharge électrique.

b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cusinières et les réfrigerateurs.

Il existe un risque accru de décharge électrique si le corps de l'utilisateur est relié à la terre.

c) Ne pas exposer les outils à la pluie ou à des conditions humides.

La déténation d'eau à l'intérieur d'un outil augmentera le risque de décharge électrique.

d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement.

Des cordons endommages ou emmelés augmentent le risque de décharge électrique.

e) Lorsqu'on utilise un outil à l'extérieur, il faut utiliser un prolongateur adapté à l'utilisation extérieure.

L'utilisation d'un cordon adapté à l'utilisation extérieur réduit le risque de décharge électrique.

f) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif différéntiel à courant résiduel (DDR).

L'usage d'un DDR réduit le risque de décharge électrique.

3) Sécurité des personnes

a) Rester vigilant, regarder ce que I'on est en train de faire et faire preuve de bon sens dans sonutilisation de I'outil.

Ne pas utiliser un outil lorsqu'on est fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments.

Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves.

b) Utiliser un équipement de sécurité. Toutjours porter des verres de protection.

L'utilisation d'un équipement de protection comme un masque antipoussière, des chaussures de sécurité antidérapantes, un casque de sécurité ou des protections auditives dans des conditions appropriées réduira les risques de blessures corporelles.

c) Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position d'arrêt avant de brancher l'outil au secteur et/ou à la batterie, de le ramasser ou de le porter.

Porter un outil en ayant le doigt sur l'interrupteur ou brancher un outil dont l'interrupteur est en position de marche est source d'accidents.

d) Retirer toute clé de réglage avant demettre l'outil en marche.

Une clé laissée fi xée sur une partie tournante de l'outil peut donner lieu à des blessures.

e) Ne pas se pencher trop loin. Garder une position et un équilibre adaptations à tout moment.

Cela permet un meilleur contrôle de l'outil dans des situations inattendues.

f) S'habiller de maniere adaptee. Ne pas porter de vêtements amples ou de bijoux. Gardez vos cheveux et vos vêtements loin des pieces mobiles.

Les pièces en mouvement peuvent happer les vêtements amples, les bijoux ou les cheveux longs.

g) Si des dispositifs sont fournis pour le raccordement d'equipements pour l'extraction et la recupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés.

Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

h) La familiarité acquise par une utilisation fréquence des outils ne doit pas vous rendre complaisant et vous faire ignorer les principes de sécurité des outils.

Un geste imprudent peut cause de graves blessures en une fraction de seconde.

4) Utilisation et entretien de l'outil

a) Ne pas forcer l'outil. Utiliser l'outil adapté à l'application souhaïée.

Si l'on utilise l'outil electrique ajustat en respectant le régime pour lequel il a eté concu, il réalisera un travail de toute valeur qualite et plus sur.

b) Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Un outil électrique ne pouvant être contrôle par l'interrupteur représenté un danger et doit être réparé.

c) Débrancher la fiche de la source d'alimentation et/ou retarder la batterie de l'outil, si elle est détachable, avant tout réglage, changement d'accessoires ou avant de ranger l'outil.

Ces mesures de sécurité préventives réduiront les risques de démarrage accidentel de l'outil électrique.

d) Àpres utilise, ranger l'outil électrique hors de portée des enfants et ne laisser aucune personne l'utiliser si elle n'est pas familiarisée avec les outils électriques ou ces instructions.

Les outils électriques représentent un danger entre des mains in expertes.

e) Entretenir les outils electriques et les accessoires. Assurez-vous que les pieces en mouvement ne sont pas désalignées ou coincées, qu'aucune piece n'est cassée ou que l'outil electrique n'a subi aucun dommage pouvant aff ecter son bon fonctionnement. Si l'outil electrique est endommagé, le faire réparer avant de le réutiliser.

De nombreux accidents sont dus à des outils mal entretenus.

f) Gardner aff utés et propres les outils permettant de couper.

Un outil bien entretenu aux bords bien affués risquera moins de se coincer et sera plus facile à maitriser.

g) Utiliser l'outil, les accessoires et les lames, etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser.

L'utilisation d'un outil électrique à des fins autres que celles prévues est potentiellement dangereuse.

h) Garder les poignées et les surfaces de préhension propres, séches et exemples d'huile et deGRAisse.

Les poignées et surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil de manière sure dans des situations inattendues.

5) Utilisation des outils fonctionnant sur batteries et précautions d'emploi

a) Ne recharger qu'vec le chargeur spécifique é par le fabricant.

Un chargeur qui est adapté à un type de bloc de batteries peut creer un risque de feu lorsqu'il est utilisé avec un autre type de bloc de batteries.

b) N'utiliser les outils qu'avec des blocs de batteries spécifique quement designés.

L'utilisation de tout autre bloc de batteries peut creer un risque de blessure et de feu.

c) Lorsqu'un bloc de batteries n'est pas utilisé, le maintainir à l'écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d'une borne à une autre.

Le court-circuitage des bornes d'une batterie entre elles peut cause des brûlures ou un feu.

d) Dans de mauvaises conditions, du liquide peut etre ejecte de la batterie ; eviter tout contact. En cas de contact accidentel, nettoyer a l'eau. Si le liquide entre en contact avec les yeux, recherche en plus une aide medicale.

Le liquide ejecte des batteries peut cause des irritations ou des brûlures.

e) Ne pas utiliser un bloc batterie ou un outil qui est endommagé ou modifié.

Des batteries endommagées ou modifiées peuvent désenter un comportement imprévisible pouvant provoquer un incendie, une explosion ou un risque de blessures.

f) Ne pas exposer un bloc batterie ou un outil à un feu ou à des températures excessives.

L'exposition à un feu ou à des températures supérieures à 130^ peut provoquer une explosion.

g) Suivre toutes les instructions de charge et ne pas charger le pack batterie ou l'outil en dehors de la plage de température spécifique dans les instructions.

Une charge incorrecte ou à des températures en dehors de la plage spécifique peut endommager la batterie et augmente le risque d'incendie.

6) Maintenance et entretien

a) Faire entretenir l'outil par un réparateur qualifié éutilisant uniquement des pieces de rechange identiques.

Cela assurera le maintain de la sécurité de l'outil.

b) Ne jamais réalisier la maintenance sur des packs batterie endommages.

La maintenance des blocs batterie ne doit être réalisée que par le fabricant ou des personnes autorisées.

PRECAUTIONS

Maintenir les enfants et les personnes infirmes éloignés.

Lorsque les outils ne sont pas utilisés, ils doivent être ranges hors de portée des enfants et des personnes infi rmes.

AVERTISSEMENTS DE SECURITE POUR LA VISSEUSE PERCUSSION A BATTERIE

1. Tenir l'outil électrique par une surface de prise isolée, lorsqu'on effectue une tâche ou l'attache pourrait toucher un cablage caché.

Le contact de l'attache avec un fil sous tension peut transmettre du courant dans les pieces métalliques exposées de l'outil et electrocutter l'opérateur.

AVERTISSEMENTS DE SECURITE SUPPLEMENTaires

1. Cet outil portatif est destiné au serrage et au desserrage des vis, boulons et écrous. Utiliser l'outil uniquement à ces fins.
2. Tenir fermement l'outil pendant le fonctionnement. Ne pas respecter cette consigne presente un risque d'accident ou de blessures. (Fig. 9)
3. S'assurer que la batterie est solidement en place. Si elle n'est pas bien placée, elle peut tomber et provoquer un accident.
4. Préparer et vérifier l'environnement de travail. S'assurer que la zone de travail remplit toutes les conditions enumeratedes dans les précautions.
5. Ne pas laisser de corps étrangers pénétre par le trou de raccord de la batterie rechargeable.
6. Ne jamais désassembler la batterie rechargeable et le chargeur.
7. Ne jamais court-circuiter la batterie rechargeable. Le court-circuitage de la batterie provoquera un courant électrique puissant et une surchauff e. Cela présente un risque de brûlure ou de dégât à la batterie.
8. Ne pas jeter la batterie au feu. Elle pourrait exploser.
9. Apporter la batterie au magasin où elle a ete achetee des que la durée de vie de post-charge de la batterie devient trop courte pour une utilisation pratique. Ne pas jeter de batterie usagée.
10. Ne pas insérer d'objets dans les fentes d'aération du chargeur. L'insertion d'objets métalliques ou de produits inflammables dans les fentes d'aération du chargeur présente un risque d'électrocution ou de dégât du chargeur.
11. Vérifier le couple de serrage avec une clé dynamométrique.
12. Arrête l'outil avant de changer de sens de rotation. Relâcher toujours l'interrupteur et attendre que l'outil s'arrête avant de changer de sens de rotation.
13. Ne jamais toucher les pièces rotatives. Ne pas laisser les pièces rotatives approcher des mains ou de tout autre partie du corps. Elles pourraient couper ou pincer l'utilisateur. De plus, prendre soin de ne pas toucher les pièces rotatives après une utilisation continue pendant une période prolongée. Celles-ci chauff ent etprésentent un risque de brûlure.

François

1. Utiliser les accessoires spécifiés figurant dans le mode d'emploi et le catalogue HiKOKI. Sinon il y a risque d'accidents ou de blessures.
2. Bien installer les accessoires à fond dans l'enclume. Si les accessoires ne sont pas solidement installés, ils risquent de se dégager et de provoquer des blessures.
   Après avoir installé la mèche, tirez légèrement sur celle-ci pour s'assurer qu'elle ne se détachera pas pendant l'utilisation. Si le manchon-guide ne revient pas à sa position initiale, la mèche n'est pas installée correctement.
3. Repos de l'appareil après un travail continu.
4. Ne pas toucher les pieces métalliques, car elles deviennent très chaudes lors d'un travail continu.
5. Ne pas regarder directement dans la lumière. Cela pourrait provoquer des léasons oculaires.
6. Toujours utiliser l'outil et la batterie à des températures comprises entre -5 et 40^ .
7. Chargez toujours la batterie à une température ambiente de 0 à 40^ .

PRECAUTIONS RELATIVES À LA BATTERIE AU LITHIUM ION

Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d'une fonction de protection qui coupe automatiquement l'alimentation.

Dans les cas 1 à 3 décrites ci-dessous, il est possible que le moteur s'arrête lors de l'utilisation de ce produit, même si le commutateur est actionné. Il ne s'agit pas d'un dysfonctionnement, mais du fonctionnement normal de la protection.

1. Lorsque la charge restante de la batterie diminue, le moteur s'arrête.
   Dans ce cas de figure, charger immédiatement la batterie.
2. En cas de surcharge de l'outil, le moteur peut s'arreter. Dans ce cas, relacher le commutateur de l'outil et eliminer les causes de la surcharge. Àpès quoi, il est possible de recommencer à utiliser l'outil.
3. 'En cas de surchauff e due à un travail trop intensif l'alimentation de la batterie peut se couper.

Dans ce cas, arrêter toute utilisation de la batterie et la laisser refroidir. ÀpRES quoi, il est possible de recommencer à utiliser l'outil.

En outre, respecter les précautions et averissements suivants. AVERTISSEMENT

Afin d'eviter toute fuite de la batterie, generation de chaleur, émission de fumée, explosion et inflammation, respecter scrupuleusement les précautions suivantes:

1. S'assurer que les copeaux et la poussière ne s'accumulent pas sur la batterie.
2. Pendant la tâche, s'assurer que les copeaux et la poussière ne tombent pas sur la batterie.
   O S'assurer que les copeaux et la poussière qui tombent sur l'outil lors de la tâche ne s'accumulent pas sur la batterie.
   Ne pas conserver une batterie inutilise dans un endroit qui est exposé aux copeaux et à la poussière.
   O Avant de stocker une batterie, retirer tous les copeaux et la poussière qui ont pu y adhérer et ne pas la ranger avec des pieces métalliques (vis, clous, etc.).
3. Ne pas pincer la batterie a l'aide d'un objet pointu tel qu'un clou. Ne pas la frapper a l'aide d'un marteau. Ne pas marcher dessus, ni la lancer ou la soumettre a un chic physique important.
4. Ne pas utiliser une batterie dont l'extérieur est déformé ou laïssse penser qu'elle est défectueuse.
5. Ne pas insérer la batterie à l'envers (pôles inversés).
6. Ne pas raccorder directement la batterie à une prise électrique ou à un allume-cigare.
7. Ne pas utiliser la batterie à d'autres fins que celle spécifiée.

8. En cas d'éché c du chargement d'une batterie, même après un certain délambda, arrêté immédiatement le rechargement.

9. Ne pas exposer la batterie à des températures ou une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression).

10. Maintenir la batterie à l'écart de toute flamme en cas de détction d'une fuite ou d'une mauvaise odeur.
11. Ne pas utiliser à proximé d'une source puissant d'électricité statique.
12. En cas de fuite de la batterie, de mauvaise odeur, de generation de chaleur, de decoloration, de déformation ou d'anomalie en cours d'utilisation, de rechargement ou d'entreposage, oter immidiatement la batterie de l'équipement ou du chargeur de batterie et cesser de l'utiliser.
13. N'immergez pas la batterie ou ne laisses aucun liquide couler à l'intérieur. La pénétration de liquide conducteur, tel que de l'eau, peut provoquer des dégats et entraîner un incendie ou une explosion. Rangez la batterie dans un endroit frais et sec, et à distance de tout object inflammable. Les atmosphères à gaz corrosifs doivent être évitées.

ATTENTION

1. En cas de projection dans les yeux du liquide ayant fui de la batterie, ne pas se froter les yeux, les rincer à l'eau claire et contacter immidiatement un médecin.
   En l'absence de traitement, le liquide peut provoquer des léssions oculaires.
2. En cas de projection du liquide ayant fui de la batterie sur la peau ou les vêtements, rincer immédiatement ces derniers à l'eau claire (au robinet).

Le liquide peut provoquer une irritation de la peau.

1. En cas de détction de rouille, de mauvaise odeur, de surchauff e, de decoloration, de déformation et/ou autres anomalies lors de la première utilisation de la batterie, ne pas utiliser cette dernière et la renvoyer au fournisseur ou au fabricant.

AVERTISSEMENT

Si des corps étrangers conducteurs s'introduisent dans la borne de la batterie lithium-ion, un court-circuit peut se produit dans la batterie et provoquer un incendie. Lors du stockage d'une batterie lithium-ion, veiller à suivir scruppuleusement les instructions suivantes.

Ne pas placer de débris conducteurs, de clous ou de morceaux de fi Is électriques en fer ou en cuivre dans le boitier de rangement.
Pour éviter tout court-circuit, charger la batterie dans l'outil ou insérer le couvercle de la batterie à fond, de manière à ne plus voir le ventilateur.

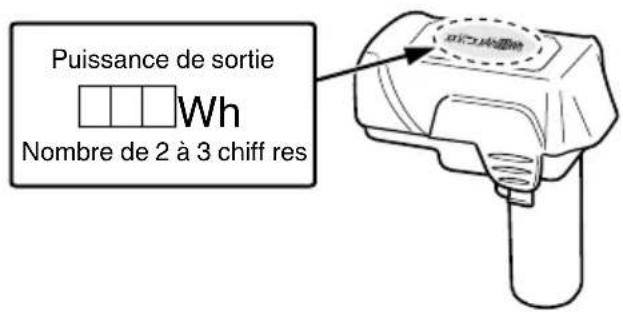

À PROPOS DU TRANSPORT DE LA BATTERIE LITHIUM-ION

Lors du transport d'une batterie lithium-ion, veuillez observer les précautions suivantes.

AVERTISSEMENT

Informer la société de transport qu'un paquet contient une batterie lithium-ion, informez la société de sa puissance de sortie et suivez les instructions de la société de transport lors de l'organisation du transport.

• Les batteries lithium-ion qui dépasse une puissance de sortie de 100 Wh font partie de la classification de transport des produits dangereux et nécessitant l'application de procédures spéciales.
  Pour un transport vers l'étranger, vous doivent vous conformer aux lois internationales et aux normes et réglementations en vigueur dans le pays de destination.

SYMBOLES

AVERTISSEMENT

Les symboles suivants sont utilisés pour l'outil. Bien se familiariser avec leur signifi cation avant d'utiliser l'outil.

	WH10DL : Visseuse percussion à batterie
	Pour réduire les risques de blessures, l'utilisateur doit dire le manuel d'utilisation.
	Pour les pays européens uniquement Ne pas jeter les apparciels électriques dans les ordures menagères! Conformément à la directive européen 2012/19/UE relative aux déchets d'équipements électriques ou Electroniques (DEEE), et à sa transposition dans la législation nationale, les apparciels électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.
I	Bouton ON
O	Bouton OFF
	Débrancher la batterie
(R)	Rotation dans le sens horsaire
(L)	Rotation dans le sens anti-horaire

ACCESSIONS STANDARD

Outre l'unité principale (1), l'emballage contient les accessoires repertoriés à la page 75. Les accessoires standard sont sujets à changement sans préavis.

APPLICATIONS

Enforcement et extraction de vis mécaniques, vis de bois, vis de taraudage, etc.

CARACTERISTIQUES

Modèle WH10DL
Vitesse à vide 0 – 2300 min	-1
Capacité (boulon ordinaire) M5 – M12
Couple de serrage (maximum)	105 N·m
Batterie rechargeable	BCL1015 : Li-ion CC 10,8 V (1,5 Ah 3 cellules)
Poids* (Selon la procédure EPTA 01/2014)	1,0 – 1,1 kg

• Selon la batterie jointe. Le poids le plus lourd est mesure avec BCL1030 (vendue séparation).

Modèle UC10SL2
Tension de charge 10,8 V
Poids 0,35 kg

REMARQUE

Par suite du programme permanent de recherche et de développement HiKOKI, ces spécifi cations peuvent faire l'objet de modifi cations sans avis préalable.

CHARGE

Avant d'utiliser l'outil électrique, charger la batterie comme suit.

1. Brancher le cordon d'alimentation du chargeur sur la prise secteur.

Quand on raccorde la fiche du chargeur à une prise secteur, la lampe témoin clignote en rouge (à intervalles d'une seconde).

1. Insérer la batterie dans le chargeur.

Insérer fermement la batterie dans le chargeur jusqu'à ce qu'elle touche le bas du chargeur comme illustré sur la Fig. 2.

1. Charge

Quand on insere une batterie dans le chargeur, la lampe témoin s'allume en rouge.

Quand la batterie est complètement chargée, la lampe témoin clignote en rouge (à intervalles d'une seconde). (Voir le Tableau 1)

(1) Indication de la lampe temoin

Les indications de la lampe témoin sont indiquées dans le tableau 1, selon l'etat du chargeur ou de la batterie rechargeable.

Français

Tableau 1

Indications de la lampe témoin				Pictogramme
Lampe témoin (rouge)	Avant la charge	Clignote	S'allume pendant 0,5 seconde. Ne s'allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde)
	Pendant la charge	S'allume	S'allume sans interruption
	Charge terminée	Clignote	S'allume pendant 0,5 seconde. Ne s'allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde)
	Veille de surchauff e	Clignote	S'allume pendant 1 seconde. Ne s'allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde)	Batterie en surchauff e. Impossible de charger. (La charge commercera une fois que la batterie sera froide).
	Charge impossible	Scintille	S'allume pendant 0,1 seconde. Ne s'allume pas pendant 0,1 seconde. (Éteint pendant 0,1 seconde)	Anomalie de la batterie ou du chargeur

(2) À propos de la température de la batterie rechargeable Les plages de température des batteries rechargeables sont indiquées dans le Tableau 2 ; en outre, il faut laisser refroidir les batteries qui ont chauffé avant de les recharger.

Tableau 2 Plages de recharge des batteries

Batteries rechargeables	Températures de recharge de la batterie
BCL1015, BCL1030 0°C à 50°C

(3) À propos de la durée de recharge Selon le chargeur et les batteries associés, la durée de charge est celle illustrée au Tableau 3.

Tableau 3 Durée de charge (A 20^)

Chargeur Batterie	UC10SL2
BCL1015 Environ 30 minutes
BCL1030 Environ 60 minutes

REMARQUE

La durée de charge peut varier selon la température et la tension de la source.

1. Debrancher le cordon d'alimentation du chargeur de la prise secteur.

2. Tenir fermement le chargeur et degager la batterie.

REMARQUE

Bien partager la batterie du chargeur après usage, et la conserver.

ATTENTION

Si la batterie est chargée alors qu'elle est encore chaude parce qu'elle a ete laissee longtemps dans un endroit exposé à la luziere directe du soleil ou qu'elle vient d'être utilisée, la lampe temoin du chargeur s'allume pendant 1 seconde, ne s'allume pas pendant 0,5 seconde (eteinte pendante 0,5 seconde). Dans ce cas, commencer par laisser la batterie refroidir avant de demarrer le chargement.

Lorsque la lampe temoin scintille (à intervalles de 0,2 seconde), vérifi er la presence de corps étrangers dans le connecteur de batterie du chargeur. En l'absence

de corps étrangers, il s'agit probablement d'un dysfonctionnement de la batterie ou du chargeur. Les confi er à un service d'entretien autorisé.

Le micro-ordinateur intégré nécessitant environ 3 secondes pour confi rmer le chargement de la batterie lorsque UC10SL2 est retire,attendre au moins 3 secondes avant de la reinserer pour poursuivre le chargement. Si la batterie est reinseree dans un delai de 3 secondes,elle n'est peut-etre pas correctement chargee.

INSTALLATION ET FONCTIONNEMENT

Action Figure Page
Retrait et insertion de la batterie	1	76
Charge	2	76
Comment utiliser la DEL d'éclairage	3	76
Fixation de la mèche	4	76
Inversement du sens de rotation	5	76
Fonctionnement du commutateur	6	77
Voyant d'ajretissement du niveau de batterie (indique que le niveau de la batterie est faible et qu'elle doit être rechargée.)	7	77
Vérifi cation et remplacement du balai en carbone	8	77
Sélection des accessoires	-	78

ENTRETIEN ET VÉRIFICATION

1. Inspection de l'outil

Etant donné que l'utilisation d'un outil émousse réduira le rendement et entrainera eventuelle un mauvais fonctionnement du moteur, aiguiser ou replacer l'outil des qu'une abrasion apparait.

2. Verification des vis de fixation

Vérifier régulièrement toutes les vis de fixation et s'assurer qu'elles sont bien serrées. S'il advient qu'une vis se desserre, la desserer immédiatement. Le fait de négliger ce point pourrait entrainer de graves dangers.

3. Entretien du moteur

Le bobinage de l'ensemble moteur est le « cœur » même de l'outil électrique. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l'huile ou de l'eau.

4. Contrôle des balais en carbone (Fig. 8)

Le moteur utilise des balais en carbone qui sont des pieces qui s'usent. comme un balai en carbone trop use peut detériorer le moteur, replacer les balais en carbone par des neufs lorsqu'ils sont usés ou pres de la « limite d'usure » ⑧. En outre, toujours maintainir les balais en carbone propres et veiller à ce qu'ils coulissant librement dans les supports.

REMARQUE

Lors du remplacement des balais en carbone par des neufs, bien utiliser des balais en carbone HiKOKI N° de code 999054.

5. Remplacement d'un balai en carbone

Pourvoir le balai en carbone, commencer par retarder le capuchon du balai, puis decrocher la saillie du balai en carbone avec un tournevis a tete plate, etc.

Pour installer le balai en carbone, désir le sens de façon que le clou du balai en carbone s'adapte à la section de contact à l'extérieur du tube de balai. Puis l'enforcer du doigt. Enfin, remetre le capuchon du balai en place.

ATTENTION

Bien veiller impératifement à insérer le clou du balai en carbone dans la section de contact à l'extérieur du tube de balai. (On pourrait insérer n'importe lequel des deux clous fournis.)

Proceder avec précaution, car une erreur dans cette opération risque de déformer le clou du balai en carbone et d'endommager précocement le moteur.

6. Nettoyage de l'extérieur

Quand la visseuse à percussion est sale, l'essuyer avec un chiffon sec et doux ou un chiffon imbibé d'eau savonneuse. Ne pas utiliser de solvant au chlorde, d'essence ou de diluant, car ils font fondre les matières plastiques.

7. Rangement

Ranger la visseuse à percussion dans un endroit où la température est inférieure à 40^ et hors de portée des enfants.

REMARQUE

Stockage des batteries au lithium-ion.

S'assurer que les batteries au lithium-ion ont ete entierement chargees avant de les stocker.

Le stockage prolongé (3 mois ou plus) de batteries faiblement chargées peut entraîner une détérioration des performances, réduisant considérablement la durée d'autonomie des batteries alors incapables de tener une charge.

Il est cependant possible de recouvrer la capacité d'autonomie d'une batterie considérablement endommagée en alternant deux à cinq fois charge et utilisation.

Si la durée d'autonomie de la batterie reste extrémement courte malgré les charges et utilisations consécutives, considérer la batterie en fin de vie et s'en procurer une neue.

ATTENTION

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

Avis important sur les batteries pour outils électriques sans fi | HiKOKI

Toujours utiliser une de nos batteries originales spécifiées. Nous ne saurions garantir la sécurité et la performance de notre outil électrique sans fi l s'il est utilisé avec une batterie autre que celle que nous avons spécifiée, ou encore si la batterie est démontee et modifiée (par exemple, le démontage et remplacement des cellules ou autres composants internes).

GARANTIE

Nous garantissons que l'ensemble des outils électriques HiKOKI sont conformes aux réglementations spécifique ques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inherents à une mauvaise utilisation, une utilisation abusive ou l'usure et les dommages normaux. En cas de réclamation, veillez envoyer l'outil électrique, en l'état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fin du mode d'emploi, dans un service après-venture HiKOKI/agréé.

Au sujet du bruit et des vibrations

Les valeurs mesurées ont été déterminées en fonction de la norme EN62841 et déclarées conformes à ISO 4871.

Niveau de puissance sonore ponderee A:103 dB (A) Niveau de pression acoustique ponderee A:92 dB (A) Incertitude K:3 dB (A)

Porter des protections anti-bruit.

Valeurs totales des vibrations (somme vectorielle triaxiale) déterminées conformément à EN62841.

Serrage par percussion des fixations à la capacité maximale de l'outil :

Valeur d'émission de vibration a_h = 5,7m / s^2

Incertitude K = 1,5m / s^2

La valeur totale des vibrations a eté mesurée par une méthode d'essai standard et peut être utilisée pour comparer un outil à un autre.

Elle peut également être utilisée pour une évaluation préliminaire du niveau d'exposition.

AVERTISSEMENT

La valeur d'émission de vibrations en fonctionnement de l'outil électrique peut être différante de la valeur totale déclarée, en fonction des utilisations de l'outil.
- Identifier les mesures de protection de l'utilisateur fondées sur une estimation de l'exposition en conditions d'utilisation (tenant compte de tous les aspects du cycle d'utilisation, tels que les moments ou l'outil est mis hors tension ou lorsqu'il tourne à vide en plus des temps de déclenchements).

REMARQUE

Par suite du programme permanent de recherche et de développement HiKOKI, ces specifications peuvent faire l'objet de modifiations sans avis préalable.

Parc de l'Eglantier 22, rue des Cerisiers, Lisses-C.E. 1541,

91015 EVRY CEDEX, France

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-powertools.fr

Hikoki Power Tools Finland Oy

Tupalankatu 9, 15680 Lahti, Finland

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-powertools.fi
