Type de produit	Thermomètre enregistreur de données (Data Logger)
Modèle	Testo 175T2 (réf. 0572 1752)
Grandeurs mesurées	Température (°C / °F)
Type de capteur	Capteur NTC interne et externe
Plage de mesure interne	-35 à +55 °C
Plage de mesure externe	-40 à +120 °C
Précision du système (interne)	±0,5 °C (-35 à +55 °C) ± 1 Digit
Précision de l'appareil (externe)	±0,3 °C (-40 à +120 °C) ± 1 Digit
Résolution	0,1 °C
Capacité mémoire	1 million de valeurs
Cadence de mesure	10 s à 24 h (choix libre)
Interfaces	Mini USB, fente pour carte SD
Affichage	Écran LCD avec valeurs min/max, seuils d'alarme, capacité pile
Alimentation	3 piles AAA (alcalines ou Energizer L92 pour < -10 °C)
Autonomie des piles	Jusqu'à 3 ans (cadence 15 min, +25 °C)
Classe de protection	IP65
Dimensions (L × l × P)	89 × 53 × 27 mm
Poids	130 g
Matériau du boîtier	ABS/PC
Température de service	-35 à +55 °C
Température de stockage	-35 à +55 °C
Garantie	24 mois
Normes	Directive CE 2004/108/CE, EN 12830
Logiciel de programmation	testo ComSoft (Basic, Professional ou CFR)

FOIRE AUX QUESTIONS - 175T2 Testo

Comment démarrer l'enregistrement avec le Testo 175T2 ?

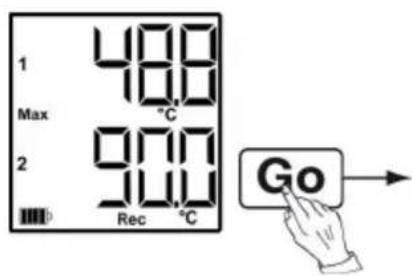

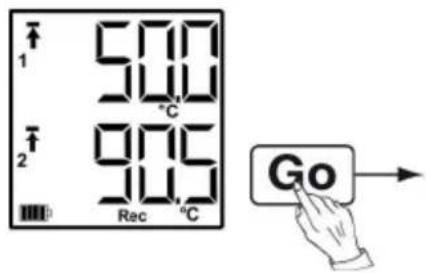

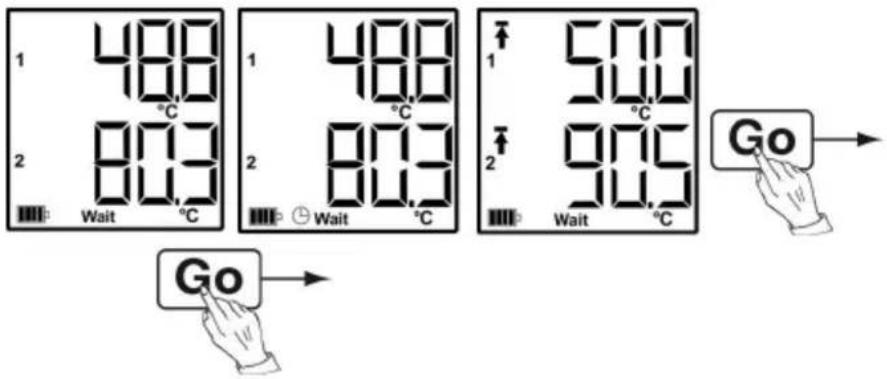

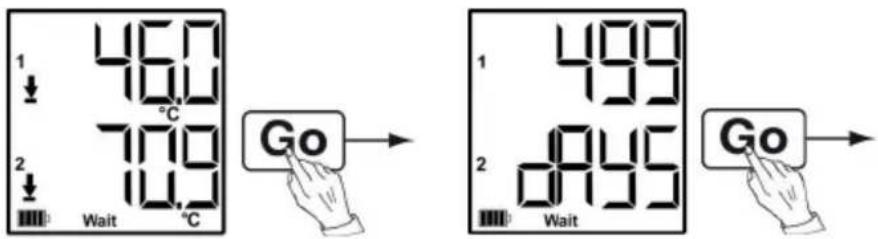

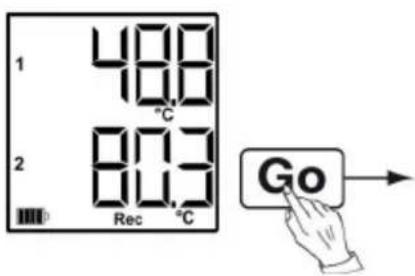

Assurez-vous que l'appareil est en mode Wait. Si le critère de départ est programmé sur Démarrage par touche, appuyez sur [GO] pendant environ 3 secondes pour lancer le programme de mesure. L'écran affiche alors Rec.

Que faire si l'écran affiche 'FULL' et la DEL rouge clignote ?

Cela signifie que la carte SD est pleine. Retirez la carte SD, libérez de l'espace mémoire (par exemple en supprimant des fichiers) et copiez à nouveau les données.

Comment remplacer les piles du Testo 175T2 ?

Posez l'appareil sur sa face avant, desserrez les vis du compartiment à piles, retirez le couvercle, changez les 3 piles AAA en respectant la polarité, puis refermez et vissez. Le programme de mesure en cours s'arrête mais les données restent conservées.

Comment lire les données enregistrées via la carte SD ?

Insérez la carte SD dans la fente prévue. L'écran affiche sd ou Sd CArd. Maintenez la touche [GO] enfoncée pendant plus de 2 secondes ; CPY ou COPY s'affiche. La DEL jaune s'allume pendant la copie. Une fois terminée, la DEL verte clignote deux fois et OUT apparaît. Retirez la carte et insérez-la dans un PC.

Quelle est la précision du capteur externe ?

La précision de l'appareil pour le capteur externe (NTC) est de ±0,3 °C sur la plage -40 à +120 °C, ± 1 Digit. Pour le capteur interne, la précision du système est de ±0,5 °C de -35 à +55 °C.

L'appareil peut-il être utilisé en extérieur ?

Oui, le Testo 175T2 possède une classe de protection IP65, ce qui le protège contre les projections d'eau et la poussière. Cependant, la température de service est limitée à -35 à +55 °C.

Comment nettoyer le Testo 175T2 ?

Utilisez un linge humide avec un nettoyant domestique doux ou de l'eau savonneuse. Évitez les solvants et les produits agressifs. Veillez à ce qu'aucun liquide ne pénètre à l'intérieur du boîtier.

Que faire si 'Err' s'affiche lors de la copie sur carte SD ?

Cela indique une erreur d'écriture sur la carte SD. Retirez la carte, libérez de la mémoire (formatez-la si nécessaire) et réessayez la copie.

Quels accessoires sont disponibles pour le Testo 175T2 ?

Accessoires courants : support mural avec cadenas (réf. 0554 1702), câble mini USB (0449 0047), carte SD (0554 1700), piles AAA (0515 0009 ou Energizer L92 0515 0042), et CD du logiciel ComSoft (0572 0580 pour Basic).

Comment réinitialiser l'appareil après un changement de piles ?

Après avoir changé les piles, rST s'affiche à l'écran. Connectez l'appareil au PC via USB, lancez le logiciel testo ComSoft, établissez la connexion et reprogrammez l'enregistreur ou copiez l'ancienne configuration.

MODE D'EMPLOI 175T2 Testo

testo 175 · Enregistreur de données

Mode d'emploi

testo 175 · Data logger

2 Sécurité et environnement 58

2.1. Concernant ce document 58
2.2. Assurer la sécurité 59
2.3. Protéger l'environnement 60

3 Description 60

3.1. Utilisation 60

4 Caractéristiques techniques 61

5 Prise en main 66

5.1. Déverrouiller l'enregistreur de données 66
5.2. Mise en place des piles 66
5.3. Raccorder l'enregistreur de données au PC 67

6 Affichage et éléments de commande 68

6.1. Ecran 68
6.2. DEL 71
6.3. Fonctions des touches 72

7 Utilisation du produit 73

7.1. Raccorder les capteurs 73
7.2. Programmer l'enregistreur de données 73
7.3. Vue d'ensemble du menu 74
7.4. Montage du support mural 77
7.5. Sécuriser l'enregistreur de données 77
7.6. Lecture des données de mesure 78

8 Entretien du produit 79

8.1. Remplacement des piles 79
8.2. Nettoyer l'appareil 80

9 Conseils et dépannage 81

9.1. Questions et réponses 81
9.2. Accessoires et pièces de rechange 82

2 Sécurité et environnement

2.1. Concernant ce document

Utilisation

Veuillez, attentivement, prendre connaissance de cette documentation et familiarisez-vous avec le produit avant de l'utiliser. Tenez compte en particulier des consignes de sécurité et des avertissements afin d'éviter les risques de blessure et d'endommagement du produit.
Conservez cette documentation à portée de main afin de pouvoir y recourir en cas de besoin.
Remettez cette documentation aux utilisateurs de ce produit.

Symboles et conventions d'écriture

Représentation	Explication
	Avertissement, niveau de danger correspondant au mot :Danger ! Des blessures graves peuvent survenir.Attention ! Des blessures légères ou des dommages matériels peuvent survenir.> Appliquez les mesures de précaution indiquées.
i	Remarque : informations essentielles ou complémentaires.
1. ...2. ...	Manipulation : plusieurs opérations, l'ordre devant être respecté.
> ...	Manipulation : une opération ou une opération facultative.
- ... Résultat d'une manipulation.
Menu Éléments de l'appareil, de l'afficheur de l'appareil ou de l'interface utilisateur du programme.
[OK] Touches de commande de l'appareil ou boutons de l'interface utilisateur du programme.
... | ... Fonctions / chemins dans un menu.
"..."	Exemples de saisies

2.2. Assurer la sécurité

Utilisez toujours le produit conformément à l'usage prévu et dans les limites des paramètres décrits dans les caractéristiques techniques. Ne faites pas usage de la force.

Ne jamais mesurer avec cet appareil sur ou à proximité de pièces sous tension !

Vérifiez avant chaque mesure que les raccords sont bien obturés avec un bouchon borgne ou que les capteurs adéquats sont bien insérés. Sinon la classe de protection indiquée dans les caractéristiques techniques de chaque appareil ne peut pas être atteinte.

testo 175 T3: Les entrées des capteurs du testo 175 T3 ne sont pas isolées galvaniquement les unes des autres. Veuillez en tenir compte lors de l'utilisation des capteurs de surface avec des thermocouples non isolés.

Afin d'éviter de vous brûler avec les pointes de sonde ou avec le tube de sonde, laissez les sondes et les tubes de sonde suffisamment refroidir après la dernière mesure.

Les indications de température sur les capteurs/sondes concernent uniquement l'étendue de mesure des capteurs. Ne soumettez pas les poignées ni les câbles d'alimentation à des températures supérieures à 70 °C (158 °F) si ceux-ci ne sont pas expressément prévus pour des températures supérieures.

Effectuez sur l'appareil seulement les travaux de maintenance et d'entretien qui sont décrits dans la documentation. Respectez les manipulations indiquées. Utilisez toujours des pièces de rechange d'origine Testo.

2.3. Protéger l'environnement

Éliminez les accus défectueux / piles vides conformément aux prescriptions légales en vigueur.
Au terme de la durée d'utilisation du produit, apportez-le dans un centre de collecte sélective des déchets d'équipements électriques et électroniques (respectez les règlements locaux en vigueur) ou renvoyez-le à Testo en vue de son élimination.

3 Description

3.1. Utilisation

Les enregistreurs de données testo 175 sont utilisés pour mémoriser et extraire les différentes valeurs et séries de mesure.

Les valeurs sont mesurées avec testo 175, mémorisées et transmises au PC à travers le câble USB ou la carte SD où elle peuvent être lues et évaluées à l'aide du logiciel testo ComSoft. Les enregistreurs de données peuvent aussi être programmés individuellement à travers le logiciel.

Exemples d'application

testo 175 T1 et testo 175 T2 conviennent parfaitement pour la mesure de la température dans les réfrigérateurs, les congélateurs, les chambres frigorifiques et les armoires frigorifiques.

testo 175 T3 enregistre deux températures simultanément et convient par ex. pour la surveillance de l'étalage de la température entre l'admission et le retour d'une installation de chauffage.

testo 175 H1 contrôle les conditions climatiques par ex. dans un entrepôt, des bureaux et la zone de production.

4 Caractéristiques techniques

Propriété Valeurs
Grandeur Température (°C)	/ °F)
Type de capteur	Capteur de température NTC interne
Plage de mesure -35 à +55 °C
Précision du système	±0,5 °C (-35 à +55 °C) ± 1 Digit
Résolution	0,1°C
Température de service -35 ... +55 °C
Température de stockage -35 ... +55 °C
Type de pile	3x pile de type AAA ou Energizer L92 micro cellules AAA
Longévité	3 ans (cadence de mesure 15 min, +25 °C)
Classe de protection IP 65
Dimensions en mm (LxlxP)	89 x 53 x 27 mm
Poids	130g
Boîtier	ABS/PC
Cadence de mesure 10s - 24h (choix libre)
Interface Mini USB, fente pour carte SD
Capacité mémoire 1 million de valeurs
Garantie 24 mois, conditions de garantie : cf. site Internet www.testo.com/warranty
Directive CE 2004/108/CE, satisfait aux exigences de la norme EN 12830.7

testo 175 T2 (0572 1752)

Propriété Valeurs
Grandeur Température (°C / °F)
Type de capteur	Capteur de température NTC interne et externe
Plage de mesure -35	à +55 °C interne-40 à +120 °C externe
Précision du système	±0,5 °C (-35 à +55 °C) ± 1 Digit
Précision de l'appareil	±0,3 °C (-40 à +120 °C) ± 1 Digit
Résolution	0,1°C
Température de service	-35 ... +55 °C
Température de stockage	-35 ... +55 °C
Type de pile	3x piles de type AAA ou Energizer L92 microcellules AAA
Longévité	3 ans (cadence de mesure 15 min,+25 °C)
Classe de protection	IP 65
Dimensions en mm (LxlxP)	89 x 53 x 27 mm
Poids	130g
Boîtier	ABS/PC
Cadence de mesure	10s - 24h (choix libre)
Interface Mini USB, fente pour carte SD
Capacité mémoire 1 million de valeurs
Garantie 24 mois, conditions de garantie : cf.site Internetwww.testo.com/warranty
Directive CE 2004/108/CE, satisfait aux exigences de la norme EN 12830.8

testo 175 T3 (0572 1753)

Propriété Valeurs
Grandeur Température (°C / °F)
Type de capteur	2 thermocouples (type K ou T) externes
Plage de mesure -40 à +400 °C (type T)-50 à +1000 °C (type K)
Précision de l'appareil ±0,5 °C (-50 à +70 °C) ± 1 Digit±0,7% de la valeur (+70,1 à+1000 °C) ± 1 Digit
Résolution	0,1°C
Température de service -20 ... +55 °C
Température de stockage -20 ... +55 °C
Type de pile	3x piles de type AAA ouEnergizer L92 micro cellulesAAA
Longévité	3 ans (cadence de mesure 15min, +25 °C)
Classe de protection IP 65
Dimensions en mm(LxlxP)	89 x 53 x 27 mm
Poids	130g
Boîtier	ABS/PC
Cadence de mesure 10s -24h (choix libre)
Interface Mini USB, fente pour carte SD
Capacité mémoire 1 million de valeurs
Garantie 24 mois, conditions de garantie: cf. site Internetwww.testo.com/warranty
Directive CE 2004/108/CE

testo 175 H1 (0572 1754)

Propriété Valeurs
Grandeur	Température (°C/°F), Humidité (%rF /%RH/ °Ctd/ g/m3)
Type de capteur	Capteur de température NTC, capteur d'humidité capacitif
Nombre de canaux de mesure	2x interne (dans la prolongation)
Plages de mesure -20 à	+55 °C-40 à +50 °Ctd0 à 100 %Hr (atmosphère sans rosée)
Précision du système ±2%	Hr (2 à 98%Hr)+0,03 %Hr/K ± 1 Digit±0,4 °C (-20 à +55 °C) ± 1 Digit
Résolution 0,1 %Hr, 0,1 °C
Température de service -20 ... +55 °C
Température de stockage -20 ... +55 °C
Type de pile	3x pile de type AAA ou Energizer L92 microcellules AAA
Longévité	3 ans (cadence de mesure 15 min, +25 °C)
Classe de protection IP 54
Dimensions en mm (LxlxP)	149 x 53 x 27 mm
Poids	130g
Boîtier	ABS/PC
Cadence de mesure 10s - 24h (choix libre)
Interface Mini-bus, fente pour carte SD
Capacité mémoire 1 million de valeurs
Garantie 24 mois, conditions de garantie: cf. site Internetwww.testo.com/warranty
Directive CE 2004/108/CE

Durée de vie des piles

Dans les fenêtres de programmation du logiciel, vous recevez des valeurs indicatives typiques concernant la longévité prévisible des piles. Elle est calculée sur la base des facteurs suivants :

• Cadence de mesure
• Nombre de capteurs raccordés

Étant donné que la longévité des piles dépend de nombreux autres facteurs, les données calculées ne sont que des valeurs indicatives.

Les facteurs suivants influencent négativement la longévité des piles :

• clignotement prolongé des DELs
• lecture fréquente (plusieurs fois par jour) avec la carte SD
• Fortes variations de la température de service

Les facteurs suivants influencent positivement la longévité des piles :

- écran éteint

L'affichage à l'écran de l'enregistreur de données de la capacité des piles provient des valeurs calculées. L'arrêt de l'enregistreur de données a lieu au contraire lorsqu'un seuil de tension critique est atteint. Il peut donc arriver que :

- des valeurs soient encore mémorisées bien que l'affichage de la capacité de spiles indique "vide".

- le programme de mesure s'arrête bien que l'affichage de la capacité des piles ait indiqué juste avant une capacité restante suffisante.

Les valeurs mémorisées ne sont pas perdues quand les piles sont vides ou lors du remplacement des piles.

5 Prise en main

5.1. Déverrouiller l'enregistreur de données

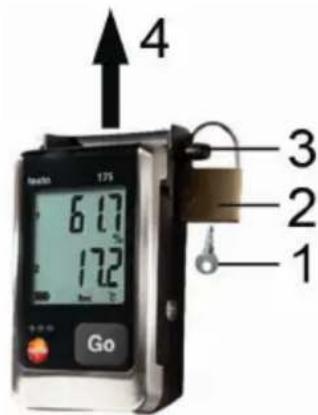

4 175 61.7 172 Go 3 2 1

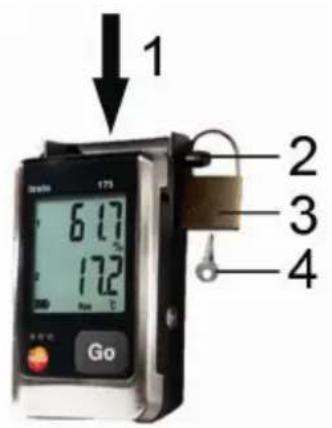

1. Ouvrir le cadenas avec la clé (1).
2. Retirer le cadenas (2) de la goupille de sécurité.
3. Faire glisser la goupille de sécurité (3) à travers les trous du support mural.
4. Glisser l'enregistreur de données hors du support mural (4).

5.2. Mise en place des piles

Pour atteindre la longévité des piles à des températures inférieures à -10°C, utiliser les micro cellules AAA Energizer L92.

1. Posez l'enregistreur de données sur la face avant.

MCCs (100%) Drip 5.42V, 100% RIP (100%) Drip 5.42V Drip 5.42V Drip 5.42V Drip 5.42V Drip 5.42V Drip 5.42V Drip 5.42V Drip 5.42V Drip 5.42V Drip 5.42V Drip 5.42V Drip 5.42V A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 A21 A22 A23 A24 A25 A26 A27 A28 A29 A30 A31 A32 A33 A34 A35 A36 A37 A38 A39 A40 A41 A42 A43 A44 A45 A46 A47 A48 A49 A50 A51 A52 A53 A54 A55 A56 A57 A58 A59 A60 A61 A62 A63 A64 A65 A66 A67 A68 A69 A70 A71 A72 A73 A74 A75 A76 A77 A78 A79 A80 A81 A82 A83 A84 A85 A86 A87 A88 A89 A90 A91 A92 A93 A94 A95 A96 A97 A98 A99 A100

1. Desserrer les vis situées sur le dos de l'enregistreur de données.

2. Retirer le couvercle des piles.

3. Insérer les piles (type AAA). Attention à la polarité !
4. Poser le couvercle du compartiment à piles.
5. Serrer les vis.

- rST s'affiche à l'écran.

5.3. Raccorder l'enregistreur de données au PC

Le logiciel est disponible gratuitement avec enregistrement par téléchargement sur l'internet : www.testo.com/download-center.

Les instructions pour l'installation et la commande du logiciel se trouvent dans le mode d'emploi testo ComSoft 5 Basic qui est téléchargé en même temps que le logiciel.

Le logiciel peut être commandé sur CD (numéro de commande : 0572 0580), si le téléchargement sur l'Internet n'est pas souhaité.

Pour testo ComSoft Professional et testo ComSoft CFR:

Insérer le CD dans le lecteur de CDRom.

1. Installer le logiciel testo ComSoft.
2. Raccorder le câble USB à un port USB libre du PC.
3. Desserrer la vis sur le côté droit de l'enregistreur de données.
4. Ouvrir le couvercle.

Sv3000 1 2

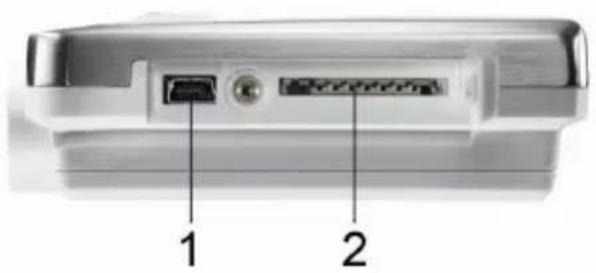

1. Insérer le câble USB dans le port mini USB (1).
2. Configurer l'enregistreur de données, voir mode d'emploi spécifique testo ComSoft.

6 Affichage et éléments de commande

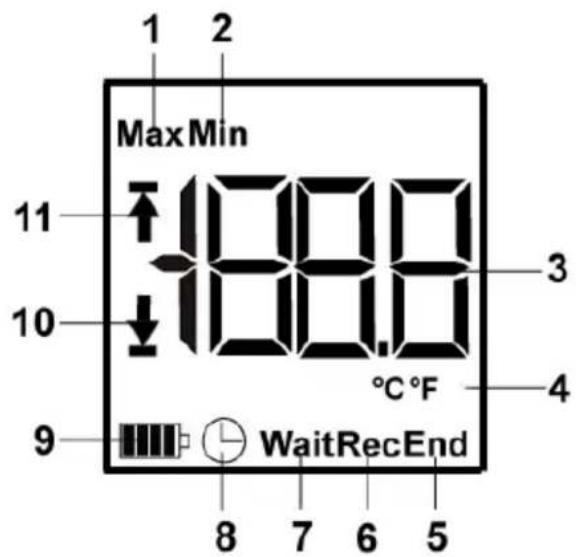

6.1. Ecran

i La fonction écran peut être alumée/éteinte avec le logiciel testo ComSoft.

Les informations affichées à l'écran dépendent de l'état de fonctionnement. Une représentation détaillée des informations disponibles figure dans Lecture des données de mesure, page 78.

Techniquement, la vitesse de l'affichage des cristaux liquides ralentit à une température inférieure à 0°C (env. 2 secondes à -10°C, env. 6 secondes à -20°C). Cela n'influence pas la précision de la mesure.

testo 175 T1

1 2 Max Min 11 10 9 8 7 6 5 3 4 °C °F WaitRecEnd

1 Valeur maximale mémorisée
2 Valeur minimale mémorisée
3 Valeur
4 Unités
5 Programme de mesure terminé
6 Programme de mesure en cours
7 Attendre départ du programme de mesure

8 Critère de départ date/heure programmés

9 Capacité de la pile

Symbole Capacité
	>151 jours
	<150 jours
	<90 jours
	<60 jours
	<30 jours>Extraire les données et changer la pile (voir Lecture des données de mesure, page 78).

10 Seuil d'alarme inférieur :

• clignote : le seuil d'alarme programmé s'affiche
• allumé : seuil d'alarme programmé a été sous-passé

11 Seuil d'alarme supérieur

• clignote : le seuil d'alarme programmé s'affiche
• allumé : seuil d'alarme programmé a été dépassé

1 Valeur canal 1
2 Unités canal 1
3 Valeur canal 2

4 Unités canal 2
5 Programme de mesure terminé
6 Programme de mesure en cours
7 Attendre le démarrage du programme de mesure
8 Critère de départ date/heure programmé
9 Capacité de la pile

Symbole	Capacité
	>151 jours
	<150 jours
	<90 jours
	<60 jours
	<30 jours>Extraire les données et changer la pile (voir Lecture des données de mesure, page 78).

10 Seuil d'alarme inférieur canal 2 :

• clignote : le seuil d'alarme programmé s'affiche
• allumé : seuil d'alarme programmé a été sous-passé

11 Seuil d'alarme supérieur canal 2 :

• clignote : le seuil d'alarme programmé s'affiche
• allumé : seuil d'alarme programmé a été dépassé

12 Valeur minimale mémorisée
13 Valeur maximale mémorisée
14 Seuil d'alarme inférieur canal 1 :

• clignote : le seuil d'alarme programmé s'affiche
• allumé : seuil d'alarme programmé a été sous-passé

15 Seuil d'alarme supérieur canal 1 :

• clignote : le seuil d'alarme programmé s'affiche
• allumé : seuil d'alarme programmé a été dépassé

6.2. DEL

Symbole Explication
DEL rouge clignote une fois toutes les 10 secondes	La capacité restante de la pile est inférieure à 30 jours.
DEL rouge clignote deux fois toutes les 10 secondes	La capacité restante de la pile est inférieure à 10 jours.
DEL rouge clignote trois fois toutes les 10 secondes	La pile est vide.
DEL rouge clignote trois fois à la pression de la touche	Valeur limite a été sous-passée/dépassée.
DEL jaune clignote trois fois	Appareil passe du mode Wait au mode Rec.
DEL jaune clignote trois fois à la pression de la touche	Appareil se trouve en mode Rec.
DEL verte et jaune clignotent trois fois à la pression de la touche	Appareil se trouve en mode End.
DEL verte clignote trois fois à la pression de la touche	Appareil se trouve en mode Wait.
DEL verte clignote cinq fois à la pression longue de la touche	En appuyant longtemps sur la touche GO, un repère temporel a été placé.
DEL verte, jaune, rouge clignotent les unes après les autres	Changement de la pile.

6.3. Fonctions des touches

Une représentation détaillée des affichages figure dans Vue d'ensemble du menu, page 74.

√ L'appareil se trouve dans l'état de fonctionnement Wait et le critère de départ Démarrage par touche est programmé.

Appuyer pendant env. 3 secondes sur [GO] pour lancer le programme de mesure.
- Le programme de mesure démarre et Rec s'affiche à l'écran.
√ L'appareil se trouve dans l'état de fonctionnement Wait:
Appuyer sur [GO] pour passer entre les affichages seuil d'alarme supérieur, seuil d'alarme inférieur, état des piles et dernière valeur mesurée.
- Les affichages apparaissent à l'écran dans l'ordre mentionné.
√ L'appareil se trouve dans l'état de fonctionnement Rec ou End :
Appuyer sur [GO] pour passer entre les affichages valeur maximale mémorisée, valeur minimale mémorisée, seuil d'alarme supérieur, seuil d'alarme inférieur, état des piles et dernière valeur mesurée.
- Les affichages apparaissent à l'écran dans l'ordre mentionné.

Repère temporel

La fonction repère temporel permet de lire le contenu de la mémoire à partir du moment défini sans devoir reprogrammer l'enregistreur. Les valeurs sont mémorisées parallèlement à partir du début de l'enregistrement.

√ L'appareil se trouve dans l'état de fonctionnement Rec:

Appuyer sur [GO] pendant env. 3 secondes pour placer un repère temporel.

Un seul repère temporel peut être placé. Si vous appuyez encore une fois sur [GO], le repère existant est supprimé et un nouveau est placé.

• La DEL verte clignote cinq fois.
• Seules les valeurs à partir de ce repère s'affichent à l'écran.

7 Utilisation du produit

7.1. Raccorder les capteurs

Observez les points suivants au moment de raccorder les capteurs à l'enregistreur de données et aux points de mesure :

Veillez à la bonne polarité de la fiche.
Insérez correctement la fiche dans les douilles pour garantir l'étanchéité. Mais ne pas forcer !
Veillez à ce que les fiches soient bien enfoncées dans l'enregistreur de données ou obturez les raccords avec un bouchon borgne.
Veillez à la bonne position du capteur afin d'éviter les perturbations sur les mesures.
testo 175 T3: Veillez à raccorder à la douille le capteur configuré (à travers le logiciel testo ComSoft). Les numéros des raccords sont imprimés sur le boitier.

7.2. Programmer l'enregistreur de données

Pour adapter la programmation de votre enregistreur de données à vos besoins individuels, vous avez besoin du logiciel testo ComSoft 5 Basic. Il peut être téléchargé sur internet après inscription gratuite obligatoire www.testo.com, International, Service&Support | Download Center.

i

Le manuel pour l'installation et la manipulation du logiciel figure dans le mode d'emploi testo ComSoft 5 Basic pouvant être téléchargé avec le logiciel.

7.3. Vue d'ensemble du menu

i

Dans la vue d'ensemble du menu, les affichages à l'écran de l'enregistreur de donnés testo 175-T2 sont représentées à titre d'exemple.

L'écran doit être allumé afin que les différents affichages puissent apparaître à l'écran. Cela se fait à travers le logiciel testo ComSoft.

L'affichage à l'écran est mis à jour selon la cadence de mesure programmée. Seules les valeurs des canaux activités s'affichent.

L'activation des canaux s'effectue également à travers le logiciel testo ComSoft.

Les symboles du seuil d'alarme supérieur et inférieur s'allument dans l'état de fonctionnement Rec et End quand le seuil d'alarme programmé est sous-passé ou dépassé.

L'écran retourne à l'état initial si aucune touche n'est actionnée pendant 10 secondes.

Mode Wait : Le critère de départ est programmé mais pas encore satisfait

① dernière valeur ^9

Critère de départ Critère de départ Démarrage par date/heure touche / Démarrage par PC

② seuil d'alarme supérieur

1 488 2 80.3 Wait °C 1 488 2 80.3 Wait °C 1 500 2 90.9 Wait °C Go → Go →

③ seuil d'alarme inférieur

④ capacité des piles en jours

1 ↓ 400 °C 2 ↓ 700 °C Wait Go 1 499 °C 2 Wait Go Go

Dernière valeur ^9 (voir figure ① mode Wait)

Mode Rec : Critère de départ est satisfait, enregistreur mémorise les valeurs.

Mode End : Programme de mesure terminé (critère d'arrêt atteint - jusqu'à ce que mémoire pleine ou nombre de valeurs) en fonction de la programmation.

① dernière valeur

1 40.0 90.0 °C 2 80.3 Rec °C Go

② valeur maximale

1 Max 2 400 °C 900 Rec °C Go

③ valeur minimale

1 47.3 Min °C 2 80.1 Rec °C Go

④ seuil d'alarme supérieur

↑ 1 900 ↑ 2 900 Rec °C Go →

⑤ seuil d'alarme inférieur

1 ↓ 46.0 °C 2 ↓ 70.0 °C Rec Go

⑥ capacité des piles en jours

1 400 99 2 899 999 Rec Go

Dernière valeur (voir figure ①)

7.4. Montage du support mural

Le matériel de montage (par ex. vis, chevilles) ne fait pas partie de la livraison.

√ L'enregistreur ne se trouve pas dans le support mural.

1. Placer le support mural à la position requise.
2. Marquer la position des vis à l'aide d'un crayon ou autre.
3. Préparer le point de fixation en fonction du matériel utilisé.
4. Fixer le support mural à l'aide des vis adéquates.

7.5. Sécuriser l'enregistreur de données

1 6.17 172 Go 2 3 4

√ Le support mural est monté.

1. Glisser l'enregistreur de données dans le support mural (1).
2. Faire glisser la goupille de sécurité (2) à travers les trous du support mural.
3. Fixer le cadenas (3) à la goupille de sécurité.
4. Retirer la clé (4).

7.6. Lecture des données de mesure

Les données de mesure restent enregistrées après la lecture dans l'enregistreur de données et peuvent donc être lues plusieurs fois. Les données de mesure sont effacées seulement lors d'une nouvelle programmation de l'enregistreur de données.

Par câble USB

1. Raccorder le câble USB à un port USB libre du PC.
2. Desserrer la vis sur le côté droit de l'enregistreur de données.

Utilisez au mieux une pièce de monnaie.

1. Ouvrir le couvercle

1 2

1. Insérer le câble USB dans le port Mini-USB (1).

2. Lire l'enregistreur de données et traiter les données lues, voir mode d'emploi spécifique testo ComSoft.

Par carte SD

1. Desserrer la vis sur le côté droit de l'enregistreur de données.

Utilisez au mieux une pièce de monnaie.

1. Ouvrir le couvercle

1 2

1. Insérer la carte SD dans la fente pour carte (2).

- Sd (testo 175 T1) ou Sd C Ard (testo 175 T2, testo 175 T3, testo 175 H1) s'affiche à l'écran.

1. Maintenir la touche [Go] enfoncée pendant plus de 2 secondes.

2. CPY (testo 175 T1) ou COPY (testo 175 T2, testo 175 T3, testo 175 H1) s'affiche à l'écran.

3. DEL jaune s'allume pendant la copie.
4. DEL verte clignote deux fois et OUT apparait à l'écran une fois la copie terminée.
5. Retirer la carte SD.
6. Insérer la carte SD dans la fente pour carte du PC.
7. Traiter les données lues, voir mode d'emploi spécifique testo ComSoft.

8 Entretien du produit

8.1. Remplacement des piles

i

Le programme de mesure en cours s'arrête quand vous changez les piles. Les données de mesure enregistrées sont toutefois conservées.

1. Lire les données de mesure mémorisées, voir Lecture des données de mesure, page 78.

√ La lecture des données de mesure mémorisées n'est pas possible en raison d'une capacité trop faible des piles :

Remplacer les piles puis lire les données de mesure mémorisées.

1. Posez l'enregistreur de données sur la face avant.

dianeng400011231 A##g-87-00000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 #1.488968888 154 #2.488968888 154 #3.488968888 154 #4.488968888 154 #5.488968888 154 #6.488968888 154 #7.488968888 154 #8.488968888 154 #9.488968888 154 #10.488968888 154 #11.488968888 154 #12.488968888 154 #13.488968888 154 #14.488968888 154 #15.488968888 154 #16.488968888 154 #17.488968888 154 #18.488968888 154 #19.488968888 154 #20.488968888 154 #21.488968888 154 #22.488968888 154 #23.488968888 154 #24.488968888 154 #25.488968888 154 #26.488968888 154 #27.488968888 154 #28.488968888 154 #29.488968888 154 #30.488968888 154 #31.488968888 154 #32.488968888 154 #33.488968888 154 #34.48896888B #35.4 #3 #3 #3 #3 #3 #3 #3 #3 #3 #3 #3 #3 #3 #3 #3 #3 #3 #3 #3 #3 #3 #3 #3 #3 #3 #3 #3 #3 #3 #3 #3 #3 #3 #3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 @3 (c)

# # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C A B C D E F G H I J K L M N O P Q R S T U V W X Y Z AA AB AC AD AE AF AG AH AI AJ AK AL AM AN AO AP AQ AR AS AT AU AV AW AX AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN AXN A B C D E F G H I J K L M N O P Q R S A B C D E F G H A B A B A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |

|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|----|----|----|----|----|----|----|----|----|----|----|----|----|----|----|----|----|----|----|----|----|----|----|----|----|----|----|----|----|----|----|----| A##g-AB9E## ## ###### ##A##-AB9E## ## ###### ##A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ##### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ####### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ####-- A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ####） A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ###### A##-AB9E## ## ####}} A######_###_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_#####_######## C D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D d n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n a b c d e f g h i j k l m o p q r s t u v w x y z w x x y z x y z x y z x y z x y z x y z x y z x y z x y z x y z x y z x y z x y z x y z x y z x y z x y z x u b c d e e f g h i j k l m o p x y w x x y x x y x x y x y x y x |\n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \m\n \m\n \m\n \m\n \m\n \m\n \m\n \m\n \m\n \m\n \m\n \m\n \m\n \m\n \m\n \m\n \m\n \m\n \m\n \m\n \m\n \m\n \m\n \m\n \m\n \m\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\mr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\nr\crk\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskr\rskrCDFGHIJKLMNRS################################################### C D G H I J K L M N O P Q R S T U V W X Y Z Z AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA | a b c d e f g h i j k l m n o p q r s u v w x y z z | b c d e f g h i j k l m o p q r s u v w x y z z | c d e f g h i j k l m o p q r s u v w x y z z | d e f g h i j k l m o p q r s u v w x y z z | e f g h i j k l m o p q r s u v w x y z z | f e d e f g |\n* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * a b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a a

1. Desserrer les vis situées sur le dos de l'enregistreur de données.
2. Retirer le couvercle des piles.

3. Retirer les piles vides du compartiment.

4. Insérer trois nouvelles piles (type AAA). Attention à la polarité !

i

Utiliser uniquement des piles de marque ! Si une pile partiellement usée est utilisée, la calcul de la capacité des piles n'est plus correct.

Pour atteindre la longévité des piles à des températures inférieures à -10^ C, utiliser les micro cellules AAA Energizer L92.

1. Poser le couvercle du compartiment à piles.
2. Serrer les vis.

- rST s'affiche à l'écran.

i

L'enregistreur de données doit être réinitialisé. Pour cela le logiciel testo ComSoft doit être installé sur l'ordinateur et une connexion à l'enregistreur de données doit être installée.

1. Connecter l'enregistreur de données au PC par câble USB.
2. Lancer le logiciel testo ComSoft et établir une connexion avec l'enregistreur de données.
3. Configurer l'enregistreur de données ou copier l'ancienne configuration mémorisée, voir mode d'emploi spécifique testo ComSoft.
4. L'enregistreur de données est prêt à l'emploi.

8.2. Nettoyer l'appareil

ATTENTION

Endommagement du capteur !

Veillez à ce qu'aucun liquide ne pénètre à l'intérieur du boîtier quand vous le nettoyez.
En cas de salissure, nettoyez le boîtier de l'appareil avec un linge humide.

N'utilisez pas de solvants ni de produits de nettoyage forts ! Vous pouvez utiliser des nettoyants domestiques doux ou de l'eau savonneuse.

9 Conseils et dépannage

9.1. Questions et réponses

Question Causes possibles / Solution
FULL s'affiche à l'écran, DEL rouge clignote deux fois, out s'affiche à l'écran.	La carte SD n'a pas assez de place en mémoire pour extraire les données.> Retirer la carte SD, libérer la mémoire et copier les données.
Err s'affiche à l'écran, DEL rouge clignote deux fois, out s'affiche à l'écran.	Erreur lors de l'enregistrement des données sur la carte SD.> Retirer la carte SD, libérer la mémoire et copier les données.
nO dAtA s'affiche à l'écran, DEL rouge clignote deux fois.	L'enregistreur n'a pas encore mémorisé les données et se trouve en mode Wait.> Retirer la carte SD et attendre jusqu'à ce que l'enregistreur se trouve en mode Rec.
rST s'affiche à l'écran.	Changement de la pile. Aucune donnée n'a été enregistrée.> Programmer une nouvelle fois l'enregistreur de données à travers le logiciel.
- - - -s'affiche à l'écran	Cellule de l'enregistreur de données est défectueuse.> Veuillez prendre contact avec votre revendeur ou le SAV de Testo.

Si vous avez des questions, veuillez vous adresser à votre revendeur ou au service après-vente Testo. Les données de contact figurent sur l'Internet sous www.testo.com/service-contact.

9.2. Accessoires et pièces de rechange

Description N° article
Support mural (noir) avec cadenas 0554 1702
Câble mini USB pour connecter l'enregistreur de données testo 175 avec le PC.	0449 0047
Carte SD pour lire l'enregistreur de données 175	0554 1700
Piles (micro cellules alcalines manganèse AAA) pour la plage d'utilisation jusqu'à - 10°C	0515 0009
Piles (Energizer L92 micro cellules AAA) pour la plage d'utilisation jusqu'à - 10°C	0515 0042
CD testo ComSoft 5 Basic (si le téléchargement gratuit avec enregistrement sur l'Internet n'est pas souhaité).	0572 0580
CD testo ComSoft Professional 0554 1704
CD testo ComSoft CFR 0554 1705
Certificat d'étalonnage ISO humidité, points d'étalonnage 11,3 % Hr; 50,0 %Hr, 75,3 %Hr à +25°C/+77°F, pour chaque canal/appreil	0520 0076
Certificat d'étalonnage ISO température, points d'étalonnage -18°C; 0°C; +40°C; pour chaque canal/appreil	0520 0153

Vous trouverez d'autres accessoires et pièces de rechange dans nos catalogues produits et brochures ainsi que sur internet : www.testo.com

1 Índice

1 Índice 83
