Type de produit	Cave à vin double zone
Marque	Le Chai
Modèle	LBN445
Capacité	44 bouteilles (0,75 L standard)
Dimensions (L × P × H)	595 × 572 × 820 mm
Poids	49 kg
Alimentation électrique	220-240 V ~ 50 Hz
Classe climatique	N/ST (16°C à 38°C)
Type d'installation	Encastrable
Dégivrage	Automatique (No Frost)
Plage de température zone supérieure	5 °C à 10 °C
Plage de température zone inférieure	10 °C à 18 °C
Éclairage intérieur	LED (classe G, extinction automatique 10 min)
Filtre anti-UV	Oui, sur porte en verre
Système anti-vibrations	Amortisseurs et isolation polyuréthane
Bac d'humidification	Oui, à placer sous le ventilateur
Réfrigérant	R600a (isobutane)
Nombre de clayettes	5 clayettes (avec butées d'arrêt)
Conformité	CE, directives 2014/35/EU et 2014/30/EU
Garantie	2 ans
Disponibilité pièces de rechange	Au moins 7 ans après l'achat
Fonctions principales	Réglage électronique de température, affichage digital, éclairage LED, humidification, anti-UV, anti-vibrations, changement sens d'ouverture de porte
Entretien et nettoyage	Nettoyer à l'eau tiède savonneuse, pas de produits abrasifs, dépoussiérer le condenseur
Sécurité	Verrouillage enfants, débrancher avant nettoyage, ne pas endommager circuit frigorifique

FOIRE AUX QUESTIONS - LBN445 LE CHAI

Quelle est la capacité de la cave à vin LBN445 ?

La cave à vin LBN445 peut contenir jusqu'à 44 bouteilles standard de 0,75 L (type Bordeaux).

Comment régler la température des deux zones ?

Utilisez les boutons 'Zone supérieure' et 'Zone inférieure' sur le bandeau de commande pour ajuster la température degré par degré. La zone supérieure permet une plage de 5°C à 10°C, la zone inférieure de 10°C à 18°C.

Puis-je changer le sens d'ouverture de la porte ?

Oui, il est possible de changer le sens d'ouverture. Suivez les instructions détaillées dans la notice, en déplaçant les charnières. L'opération doit être effectuée appareil débranché.

Comment entretenir et nettoyer la cave à vin ?

Avant tout nettoyage, débranchez l'appareil. Utilisez de l'eau tiède légèrement savonneuse (produit vaisselle) pour l'intérieur et les clayettes. N'utilisez jamais de produits abrasifs ou d'éponge grattoire. Dépoussiérez le condenseur à l'arrière régulièrement.

Que faire si l'éclairage LED ne s'allume pas ?

La lampe LED n'est pas remplaçable par l'utilisateur. Si elle ne s'allume pas, contactez le service après-vente pour intervention. Vérifiez aussi que le bouton lumière est activé.

La cave à vin fait du bruit, est-ce normal ?

Un léger bruit de fonctionnement est normal. Si le bruit est important, vérifiez que l'appareil est bien de niveau, qu'il n'y a pas d'emballage coincé, et que l'espace autour est suffisant pour la ventilation.

Quelle est la température idéale pour conserver le vin ?

Les spécialistes recommandent une température de conservation autour de 12°C (entre 10°C et 14°C). Évitez les variations brutales de température. La température de service varie selon le type de vin.

Puis-je stocker des aliments dans cette cave à vin ?

Non, cette cave est uniquement destinée au stockage du vin. Ne stockez pas de denrées périssables ou d'aliments. L'appareil n'est pas conçu pour la conservation d'aliments frais.

Comment fonctionne le bac d'humidification ?

Le bac d'humidification doit être rempli aux 3/4 de sa capacité avec de l'eau et placé sur la clayette sous le ventilateur. Vérifiez le niveau d'eau régulièrement, surtout si vous stockez du vin sur une longue période.

L'appareil est-il livré avec une garantie ?

Oui, la cave à vin bénéficie d'une garantie fabricant de 2 ans à compter de la date d'achat. Les pièces de rechange sont disponibles pendant au moins 7 ans après l'achat, conformément à la réglementation.

MODE D'EMPLOI LBN445 LE CHAI

Présentation de l’appareil	Page 3
Avertissements et conseils importants	Page 5
Installation	Page 10
Informations spécifiques	Page 11
Utilisation	Page 13
Entretien	Page 15
Problèmes et solutions	Page 16

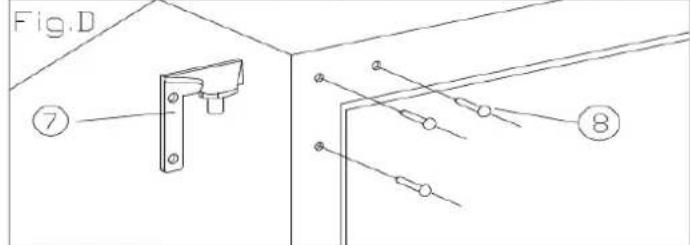

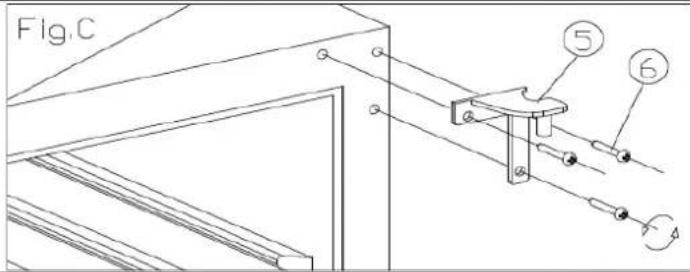

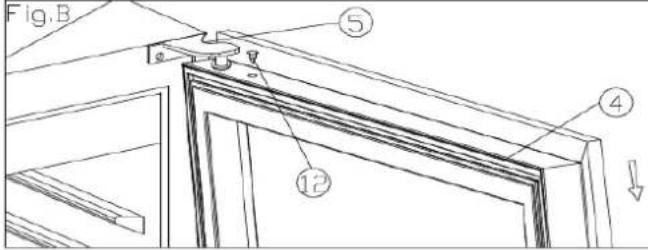

Changement du sens d’ouverture de la porte Garantie	Page 17
	Page 19

CARACTERISTIQUES TECHNIQUES ET ENERGETIQUES

Marque : Le Chai	Modèle MonozoneLM480/LMN480(49 bouteilles)	Modèle Double zoneLB445 / LBN445(44 bouteilles)
Alimentation	220-240V~ 50Hz
Dimension (L*P*H) (mm)	595x572x820
Poids	49 kg 49 kg
Dégivrage	Sans givre
Classe climatique	N/ST:Cet appareil est conçu pour être utilisé à une température ambiante comprise entre 16°C et38°C
Type d'installation	Encastrable

Cet appareil est destiné uniquement au stockage du vin.

La fiche d'information sur le produit selon le règlement 2019/2016/UE est disponible via

Modèle	Site web	QR-code
LM480 https://eprel.ec.europa.eu/qr/404018
LMN480 https://eprel.ec.europa.eu/qr/404019
LB445 https://eprel.ec.europa.eu/qr/347725
LBN445 https://eprel.ec.europa.eu/qr/347730

Cet appareil est conforme aux exigences des Directives Européennes :

2014/35/EU relative à la sécurité électrique

2014/30/EU relative à la compatibilité électromagnétique

CE

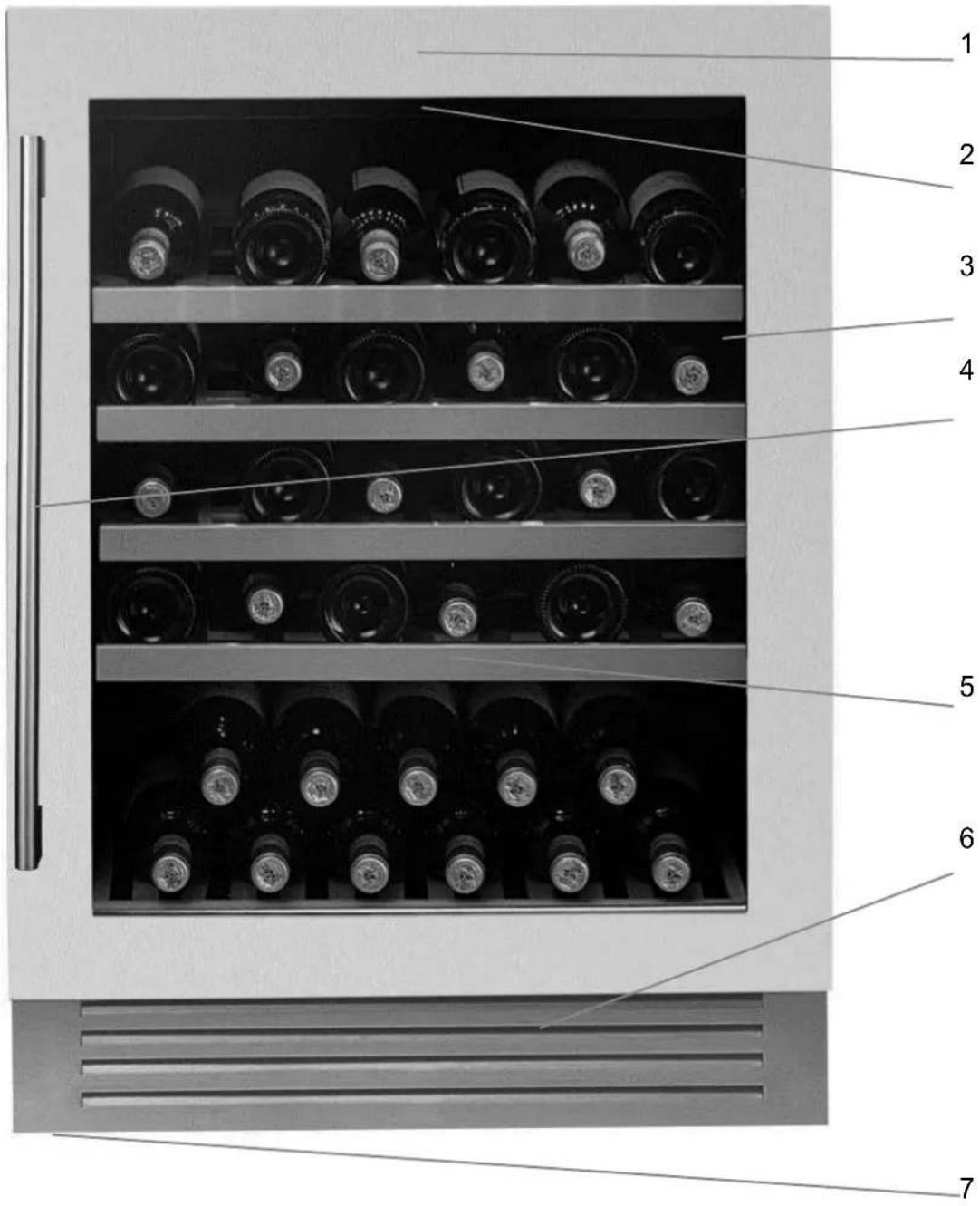

PRESENTATION DE L'APPAREIL LM 480/LMN480

1 – Bandeau de commande

(derrière la porte)

2 - Lumière

3 - Porte en verre

4 – Poignée

5 - Clayettes

6 – Ventilation

7 – Pieds réglables

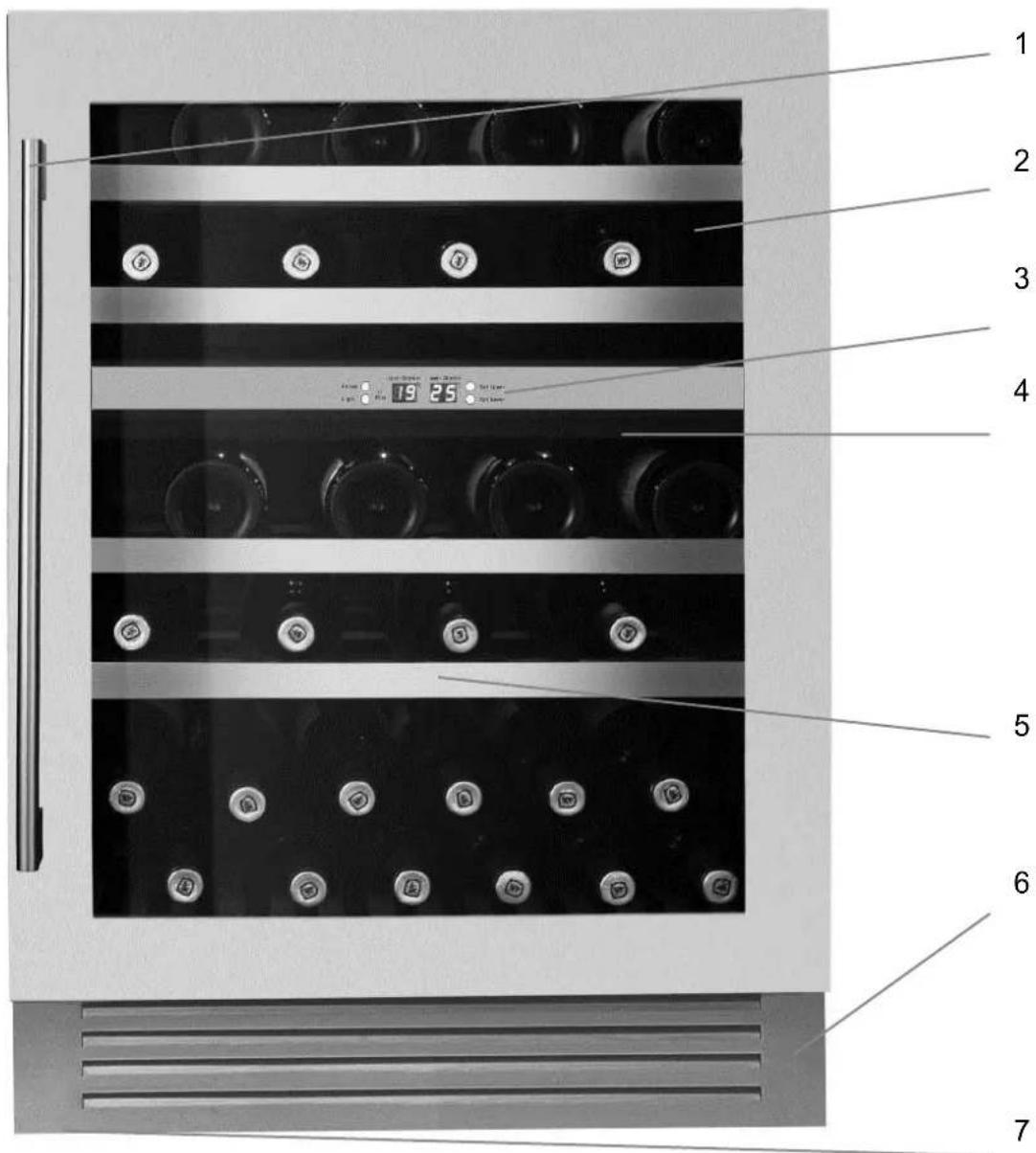

PRESENTATION DE L'APPAREIL LB445 / LBN445

1 2 3 4 5 6 7

1 – Poignée
2 - Zone supérieure
3 – Bandeau de commande
4 – Zone inférieure

5 - Clayettes
6 – Ventilation
7 – Pieds réglables

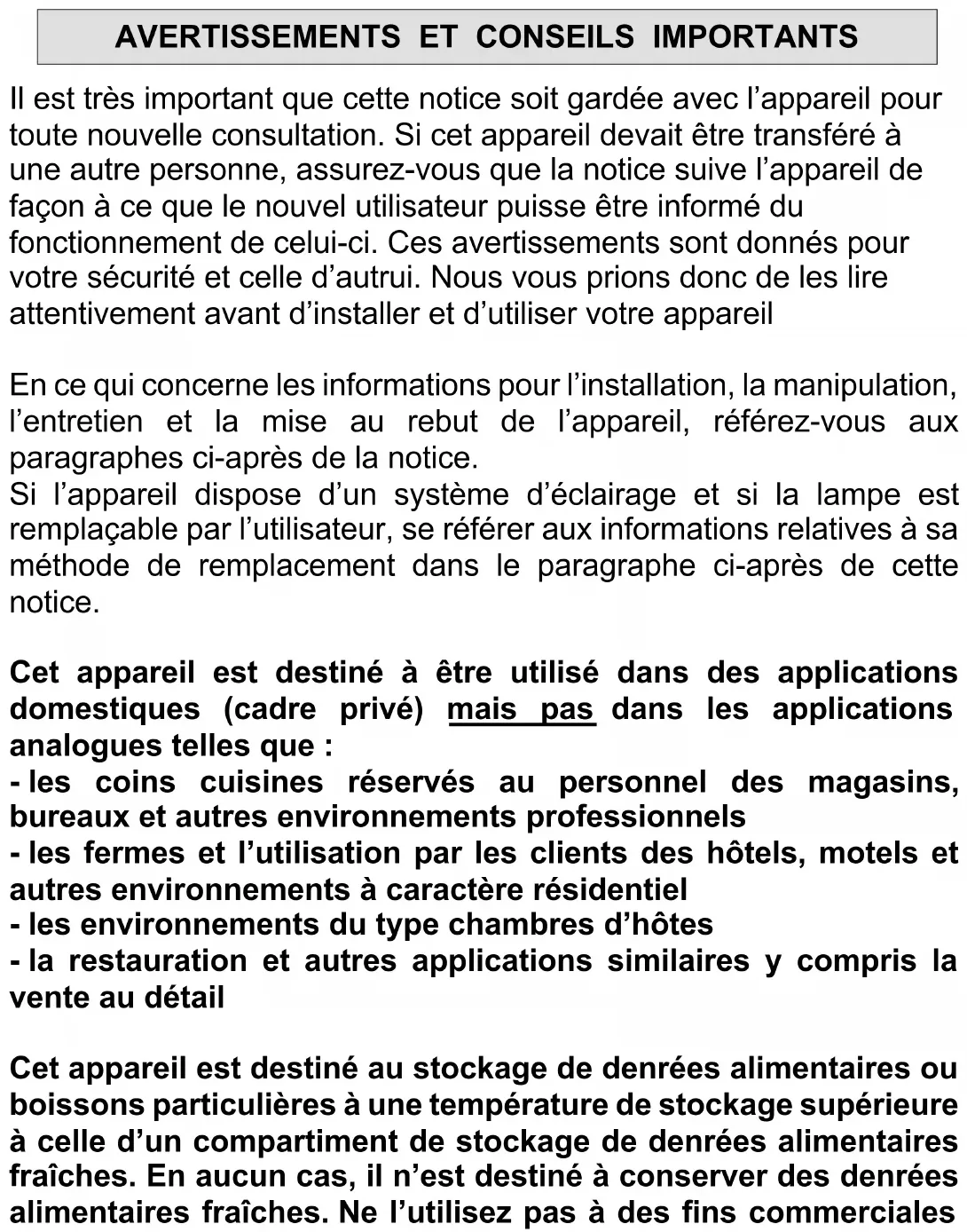

AVERTISSEMENTS ET CONSEILS IMPORTANTS

Il est très important que cette notice soit gardée avec l'appareil pour toute nouvelle consultation. Si cet appareil devait être transféré à une autre personne, assurez-vous que la notice suive l'appareil de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci. Ces avertissements sont donnés pour votre sécurité et celle d'autrui. Nous vous prions donc de les lire attentivement avant d'installer et d'utiliser votre appareil

En ce qui concerne les informations pour l'installation, la manipulation, l'entretien et la mise au rebut de l'appareil, référez-vous aux paragraphes ci-après de la notice.

Si l'appareil dispose d'un système d'éclairage et si la lampe est remplaçable par l'utilisateur, se référer aux informations relatives à sa méthode de remplacement dans le paragraphe ci-après de cette notice.

Cet appareil est destiné à être utilisé dans des applications domestiques (cadre privé) mais pas dans les applications analogues telles que :

• les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels
• les fermes et l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel
• les environnements du type chambres d'hôtes
• la restauration et autres applications similaires y compris la vente au détail

Cet appareil est destiné au stockage de denrées alimentaires ou boissons particulières à une température de stockage supérieure à celle d'un compartiment de stockage de denrées alimentaires fraîches. En aucun cas, il n'est destiné à conserver des denrées alimentaires fraîches. Ne l'utilisez pas à des fins commerciales

ou industrielles ou pour d'autre but que celui pour lequel il a été conçu.

Sécurité

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

- Les enfants ne doivent pas jouer avec l'appareil.

- Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

- Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

- Les enfants âgés de 3 à 8 ans sont autorisés à charger et décharger les appareils de réfrigération.

- Débranchez toujours la prise de courant avant de procéder à son nettoyage ; de procéder à son dégivrage ; de changer la lampe d'éclairage ; de déplacer l'appareil ou de nettoyer le sol sous l'appareil.

- MISE EN GARDE : Ne pas endommager le circuit de réfrigération.

- MISE EN GARDE : Ne pas utiliser d'appareils électriques à l'intérieur du compartiment de stockage des denrées, à moins qu'ils ne soient du type recommandé par le fabricant.

- MISE EN GARDE : Ne pas utiliser de dispositifs mécanique ou autre moyens pour accélérer le processus de dégivrage autres que ceux recommandés par le fabricant.

- MISE EN GARDE : Pour éviter tout risque dû à l'instabilité de l'appareil, celui-ci doit être fixé conformément aux instructions.

- MISE EN GARDE : Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.

• Cet appareil est pourvu d'une connexion de terre uniquement à des fins fonctionnelles.
• Ne pas brancher l'appareil à une prise de courant non protégée contre les surcharges (fusible).
• Ne jamais utiliser de prises multiples ou de rallonge pour brancher l'appareil.
• AVERTISSEMENT: Ne pas placer de socles mobiles de prises multiples ni de blocs d'alimentation portables à l'arrière de l'appareil
• Cet appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.
• Ne pas stocker dans cet appareil des substances explosives telles que des aérosols contenant des gaz propulseurs inflammables.
• AVERTISSEMENT: Lors du positionnement de l'appareil, s'assurer que le cordon d'alimentation n'est pas coincé ni endommagé.
• Après installation, vérifiez qu'il ne repose pas sur le câble d'alimentation.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualifications similaires afin d'éviter un danger.
• Cet appareil est lourd ; faites attention lors d'un déplacement.
• Si votre appareil a été couché pendant le transport, attendre 48h avant de le mettre en fonctionnement.
• Assurez-vous que l'endroit où est posé votre appareil puisse supporter le poids de celui-ci une fois chargé (1 bouteille de 75cl est environ égal à 1,3kg).
• L'ampoule est destinée à être exclusivement utilisée dans cet appareil.
• L'ampoule ne convient pas pour l'éclairage d'une pièce d'un ménage.

• Il convient de respecter le chargement dans les compartiments indiqués dans la notice et le produit.

• Cet appareil de réfrigération ne convient pas pour la congélation de denrées alimentaire.

• Des ouvertures de la porte de manière prolongée sont susceptibles d'entraîner une augmentation significative de température des compartiments de l'appareil.
• Nettoyer régulièrement les surfaces et les systèmes d'évacuation accessibles.
• Si l'appareil de réfrigération demeure vide de manière prolongée, le mettre hors tension, en effectuer le dégivrage, le nettoyer, le sécher, et laisser la porte ouverte pour prévenir le développement de moisissures à l'intérieur de l'appareil.

Service - réparations

• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.
• En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non-qualifié peuvent provoquer des dommages. Contactez le service après-vente de votre revendeur.
• En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non-qualifié peuvent provoquer des dommages.
• En cas de panne, contactez le service après-vente de votre revendeur. Le fabriquant offre une garantie minimale à compter de la date d'achat. La durée effective est inscrite sur votre facture d'achat. De même la durée de disponibilité des pièces nécessaires à la réparation de l'appareil est disponible auprès de votre revendeur.

Frigorigène

DANGER : Risque d'incendie / Matières inflammables.

Le gaz frigorigène contenu dans le circuit de cet appareil est de l'isobutane (R 600a), gaz peu polluant mais inflammable.

- Lors du transport et de l'installation de l'appareil, veiller à n'endommager aucune partie du circuit frigorifique

- N'utilisez aucun outil coupant ou pointu pour dégivrer l'appareil.

- N'utilisez aucun appareil électrique à l'intérieur de l'appareil.

Si le système de réfrigération est endommagé :

- N'utilisez pas de flamme près de l'appareil.

- Evitez les étincelles – n'allumez pas d'appareil électrique ou de lampe électrique.

- Ventilez immédiatement la pièce

INSTALLATION

Si cet appareil, muni d'une fermeture magnétique, est destiné à en remplacer un autre muni d'une fermeture à ressort, nous vous conseillons de rendre cette dernière inutilisable avant de le mettre au rebut. Cela évitera que des enfants puissent s'y enfermer et mettre ainsi leur vie en danger.

Emplacement

- Placez votre appareil loin d'une source de chaleur (chauffage, cuisson, rayons solaires). Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +16°C et +38°C (classe N/ST). En dehors de ces limites; l'appareil ne fonctionnera plus normalement.

- Veillez à une bonne circulation de l'air à l'arrière de l'appareil, ne le plaquez pas contre un mur pour éviter les bruits dus aux vibrations. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et une augmentation de la consommation d'énergie.

Laissez un espace vide de 2 cm au minimum entre les murs et les parois de la cave à vin et 3 cm au minimum entre l'arrière de la cave à vin et le mur. Laissez un espace vide de 10 cm au minimum au-dessus de l'appareil.

- Cet appareil doit être installé de façon à ce que la prise de courant reste accessible. Assurez-vous après l'avoir installé qu'il ne repose pas sur le câble d'alimentation.

- Mettez l'appareil de niveau en agissant sur les 2 pieds réglables.

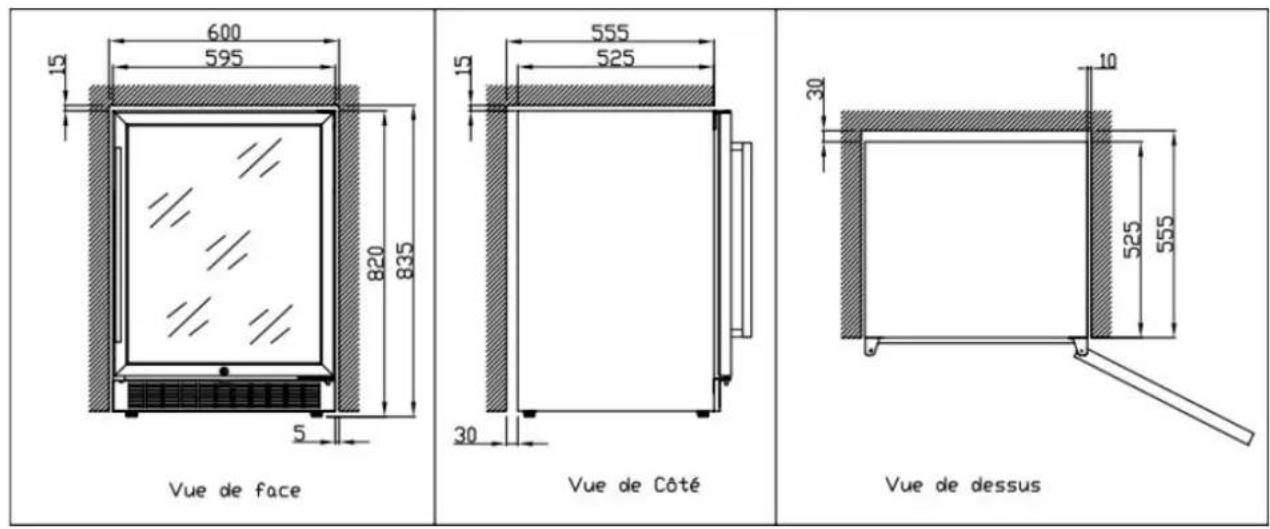

Encastrement

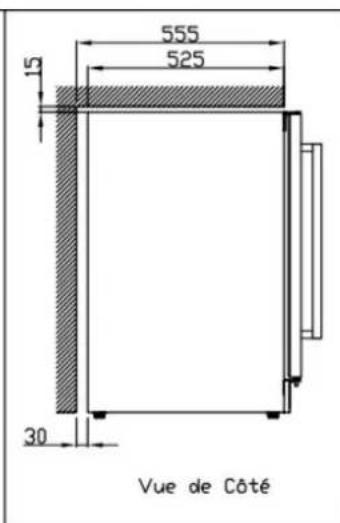

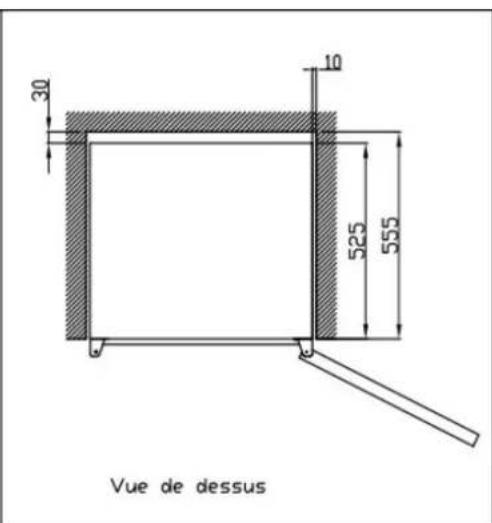

Ci-dessous le schéma d'encastrement à prendre en considération pour installer dans les meilleures conditions l'appareil.

Afin de garantir la stabilité de ces appareils, installer et visser correctement au meuble de cuisine le support de fixation fournit :

Branchement au réseau

Votre appareil est prévu pour fonctionner sous une tension de 230 volts monophasée.

Il doit être raccordé à une prise murale munie d'un contact de terre et protégée par un fusible de 10A conformément à la norme NF C15-100 et aux prescriptions de votre fournisseur d'électricité.

INFORMATIONS SPECIFIQUES

• Il est recommandé d'installer votre cave à vin dans une pièce tempérée.
• Si la lumière intérieure reste allumée, veuillez noter que la température intérieure sera plus importante.
• La température à l'intérieure de la cave à vin peut fluctuer en fonction du type et du nombre de bouteilles installées.
• Afin de conserver vos vins à une température stable, éviter de laisser la porte ouverte trop longtemps.
• Ne pas installer votre cave à vin à proximité d'une source de chaleur et éviter les rayons directs du soleil.
• Pour garantir votre sécurité et ne pas altérer le vin, ne pas placer votre cave dans des lieux humides.
• Ne stocker pas de denrées alimentaires périssables dans cette cave à vin.
• La cave à vin n'est pas conçue pour être utilisé dans un garage, à l'extérieur ou en plein air.

• Les températures suivantes (approximatives) sont conseillées pour la dégustation du vin :

• Grands vins de Bordeaux – Rouges 16 – 17°C

• Grands vins de Bourgogne – Rouges 15 – 16°C
• Grands crûs de vins blancs secs 14 – 16°C
  ○ Rouges légers, fruités, jeunes 11 – 12°C
  ○ Rosés de Provence, vins de primeur 10 – 12°C
• Blancs secs et vins de pays rouges 10 – 12°C
  ○ Vins de pays blancs 8 – 10°C
  ○ Champagnes 7 – 8°C
  ○Vins liquoreux 6°C

- La stabilité de la température est la plus importante quand il s'agit de stocker du vin.

- L'exposition à la lumière, vibrations ou variations de température et l'humidité peuvent gâcher le vin.

Le système de climatisation

Selon l'avis des spécialistes, la température idéale de conservation des vins se situe autour de 12°C, dans une fourchette de 10° à 14 °C. Ne pas confondre avec la température de service, qui elle varie selon la spécificité de chaque type de vin de 5 à 18°C.

Il est surtout important d'éviter les variations brutales de température. Conçu par des spécialistes, pour des œnophiles, cet appareil, contrairement au simple réfrigérateur, assure électroniquement un contrôle de température moyenne constante.

Le système anti-vibrations :

Le compresseur est équipé d'amortisseurs spéciaux (les silent-blocks) et la cuve intérieure est isolée de la carrosserie par une épaisse couche de mousse de polyuréthane. Ces caractéristiques permettent d'éviter la transmission de vibrations aux vins.

Le système d'humidification :

Cet appareil est équipé d'un bac (selon modèle) qui maintient un niveau correct d'humidité. Si l'humidité est trop basse, remplissez le niveau du réservoir aux 34 de sa capacité. Vérifiez le niveau d'eau de temps en temps et ajoutez de l'eau si nécessaire. Veillez à ce que le bac contienne toujours de l'eau.

Le bac est à placer sur la clayette sous le ventilateur situé au fond afin d'apporter une humidité minimale. Attention à contrôler le niveau d'eau si vous stockez vos vins sur une longue période et que vous ne dédiez pas l'appareil à leur mise à température de service uniquement (avec des rotations rapides devos bouteilles).

Le système anti-UV :

La lumière accélère le vieillissement de vos vins. Dans les caves à portes pleine, les vins sont naturellement à l'abri sous réserve bien entendu d'ouvertures limitées). Ce modèle à porte verre a fait l'objet d'un traitement particulier, qui filtre les rayons ultra-violets néfastes ; les vins sont donc parfaitement à l'abri.

Dégivrage :

Ce produit ne produit pas de givre (No-Frost). Cela ne donne donc pas lieu à la formation de givre ou de glace, aucune opération n'est nécessaire pour les éliminer.

Clayettes

Pour éviter d'endommager le joint de la porte, assurez-vous que la porte soit bien ouverte avant de tirer les clayettes pour mettre ou enlever les bouteilles.

Pour un plus simple accès au contenu des clayettes vous devez faire glisser la clayette vers l'extérieur d'environ 1/3 cependant elles sont conçues avec une butée d'arrêt de chaque côté pour éviter que les bouteilles ne tombent.

Pour retirer ou positionner les clayettes, inclinez la clayette comme indiqué sur le schéma et tirer ou pousser selon les cas.

Les quantités maximales de chargement annoncées de bouteilles sont données à titre indicatif, ne sont pas contractuelles, elles permettent d'avoir une estimation rapide de la taille de l'appareil.

Elles correspondent à des tests effectués avec une bouteille standard ; dans la réalité, on pourrait ranger, à l'extrême, plus de bouteilles en empilage sans clayettes mais une « cave variée » se constitue d'une grande variété de l'utilisation quotidienne d'une cave limite son chargement. Vous en chargerez donc probablement un peu moins que le maxima annoncé.

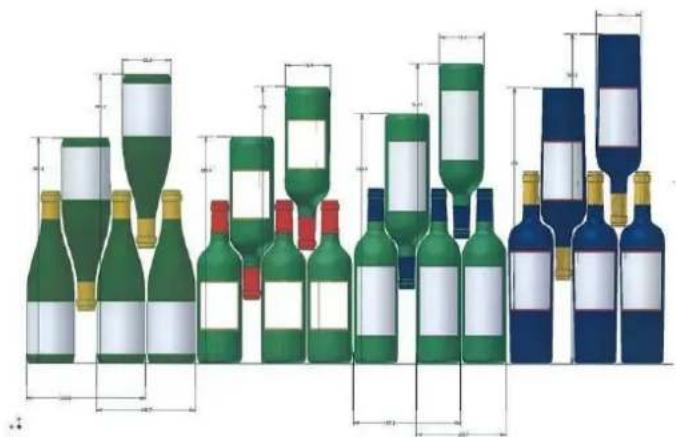

Comment garnir et tenir votre cave :

Nous voyons ici 4 sortes de bouteilles 75 cl, Bourgogne et Bordelaise, de dimensions différentes.

Il en existe de nombreux autres de toutes contenances et toutes formes.

Vous noterez les différences de rangement selon hauteur des bouteilles, diamètre et méthode de croisement.

Pour une meilleure conservation et éviter le gaspillage alimentaire

Pour éviter une altération du vin, il est important que la température reste stable dans la cavité, éviter d'ouvrir fréquemment la porte et de boucher les ventilations intérieures.

Pour éviter l'apparition de moisissure, veuillez éviter d'avoir trop d'humidité dans la cavité.

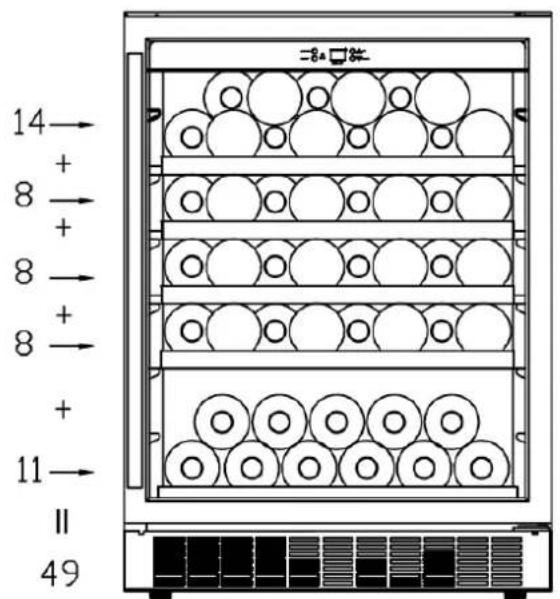

Chargement pour les capacités maximales LM480/LMN480 (49 bouteilles)*

14→ 8→ 8→ 8→ + 11→ II 49 28a 口样

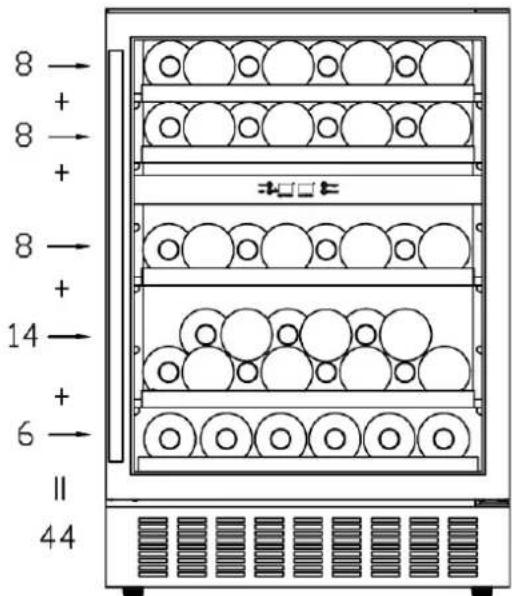

LB445 / LBN445(44 bouteilles)*

8 → + 8 → + 8 → + 14 → + 6 → II 44

* Note : dans le cas de l'utilisation du 'bac d'humidification', le nombre maximal de bouteille passe à 44 pour le modèle LM480 et 43 pour le modèle LB445.
Le nombre maximum d'entreposage est basé sur des bouteilles de Bordeaux standard de 0,75 litre.

UTILISATION

Mise en fonctionnement

L'appareil étant convenablement installé, nous vous conseillons de nettoyer l'intérieur avec de l'eau tiède légèrement savonneuse (produit à vaisselle). N'utilisez ni produit abrasif ni poudre à récurer qui risqueraient d'abîmer les finitions.

Utilisation

ATTENTION ! Les caves à vin sont destinées uniquement au stockage et à la conservation du vin.

IMPORTANT : Votre cave à vin est idéalement adaptée pour contenir des bouteilles de style Bordeaux de 0,75 litre. Étant donné qu'elle peut contenir de plus grandes bouteilles, assurez-vous qu'elles n'empêchent pas la porte de fermer correctement.

• Vérifiez que vous pouvez fermer la porte sans toucher une bouteille avant de la fermer.
• Lorsque vous chargez plusieurs bouteilles à la fois, cela prendra plus de temps pour l'appareil

d'atteindre la température désirée.

Pour éviter d'endommager le joint de la porte, assurez-vous que la porte soit entièrement ouverte lorsque vous tirez les étagères des rails du compartiment

Réglage de la température

Bandeau de commande du modèle LM480/LMN480

Marche / Arrêt Lampe 1 2 3 Température °C 4 5

1 – Bouton Marche / Arrêt
2 - Bouton Lumière
3 – Afficheur digital de température
4 – Bouton pour augmenter la température
5 – Bouton pour diminuer la température

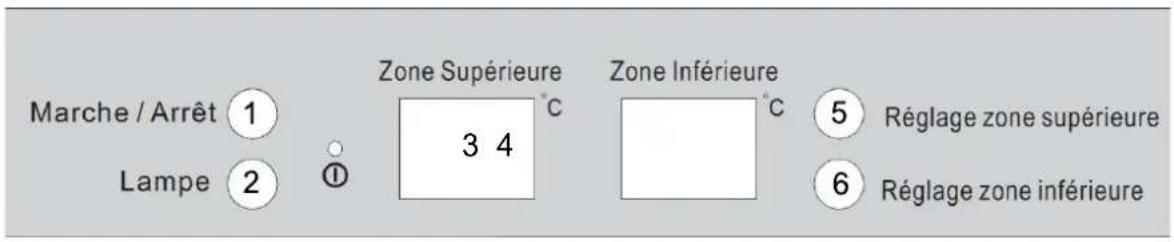

Bandeau de commande du modèle LB445 / LBN445

Marche / Arrêt ① Lampe ② Zone Supérieure °C 3 4 Zone Inférieure °C ⑤ Réglage zone supérieure ⑥ Réglage zone inférieure

1 – Bouton Marche / Arrêt
2 – Bouton lumière
3 – Afficheur digital de température de la zone supérieure

4 – Afficheur digital de température de la zone inférieure
5 – Bouton de réglage de la zone supérieure
6 – Bouton de réglage de la zone inférieure

Mise en marche de l'appareil

Appuyer environ 3 secondes sur le bouton Marche/Arrêt (1).

Le voyant de mise sous tension Ⓘs'allume

Procéder de même pour l'éteindre.

Contrôle de la température

La température intérieure est réglée par le thermostat électronique commandé par les boutons situés à l'intérieur de l'appareil (repère 4 et 5 pour le modèle LM 480 et 5 et 6 pour les modèles LB 445 et LBN 445).

Il est possible d'ajuster la température degré par degré et dans chaque zone ; le réglage de la température s'effectue à l'aide des touches situées à droite de l'indicateur de température.

Modèle LM 480

Chaque pression sur les touches ▲ ou ▼ augmente ou diminue la température souhaitée Modèle LB 445 / LBN 445

Chaque pression sur les touches « zone supérieure » ou « zone inférieure » incrémente d'un degré dans la zone sélectionnée. Pour obtenir une température inférieure à celle indiquée, appuyer plusieurs fois jusqu'à ce que l'afficheur indique la température souhaitée.

Après avoir sélectionné la température, l'afficheur va clignoter pendant 5 secondes, et affichera la température actuelle dans la cave à vin

La plage de température de la cave à vin LM 480 est entre 5°C et 18°C.

Les plages de température des caves à vin LB 445 / LBN 445 sont entre 5°C et 10°C pour la zone supérieure et 10°C et 18°C pour la zone inférieure

Pour éviter une condensation trop importante lorsque que la température ambiante est supérieure à 28°C, ne pas descendre la température en dessous de 7°C

Contrôle de la lumière

Pour allumer ou éteindre la lumière intérieure, appuyer sur le bouton 2.

La lumière (LED) est adaptée pour la conservation du vin.

Afin de réduire la consommation d'énergie, la lumière LED s'éteint automatiquement au bout de 10 minutes. Toutefois, il est conseillé d'éteindre la lumière en utilisation normale ou après chaque utilisation. Si néanmoins, vous souhaitez laisser la lumière allumée, la procédure est la suivante ; laisser appuyer sur le bouton 2 pendant au moins 5 seconds ; l'afficheur indique alors « LP ». Après quelques secondes l'afficheur revient à l'indication de température et la lumière restera allumée continuellement. Pour revenir à l'extinction automatique de la lumière au bout de 10 minutes, laisser appuyer sur le bouton 2 pendant au moins 5 secondes ; l'afficheur indique alors « LF ». Après quelques secondes l'afficheur revient à l'indication de température et la lumière s'éteindra automatiquement.

NOTE : lors de la première utilisation ou après avoir mis en fonctionnement la cave à vin après une longue période d'inutilisation, la température intérieure ne sera pas immédiatement la température affichée sur l'indicateur ; en effet, il faut attendre quelques heures pour une mise en température de la cave à vin afin d'avoir une température homogène.

IMPORTANT : après avoir débranché, éteint l'appareil ou après une coupure de courant ; il est impératif d'attendre 5 minutes avant de le rallumer. Dans le cas contraire, la cave à vin de s'allumera pas.

ENTRETIEN

DEGIVRAGE

Ce produit ne produit pas de givre (No-Frost). Cela ne donne donc pas lieu à la formation de givre ou de glace, aucune opération n'est nécessaire pour les éliminer.

NETTOYAGE

Avant de procéder au nettoyage, débranchez l'appareil.

N'utilisez jamais de produits abrasifs ni d'éponge avec grattoir pour le nettoyage intérieur ou extérieur de votre appareil.

• Retirez tous les accessoires (clayettes, ...). Lavez-les à l'eau tiède additionnée d'un détergent doux et inodore (produit pour la vaisselle par exemple), rincez à l'eau javellisée et séchez soigneusement.
• Lavez les parois intérieures de la même façon ; soignez particulièrement les supports de clayettes
• Lavez le joint de porte sans omettre de nettoyer également sous le joint.
  • Rebranchez l'appareil.

De temps en temps, dépoussièrez le condenseur à l'arrière de l'appareil ; une accumulation de poussière risquerait de diminuer le rendement de l'appareil.

En cas d'absence prolongée, videz et nettoyez l'appareil ; maintenez la porte entrouverte pendant la durée de non-utilisation.

REPLACEMENT DE LA LAMPE D'ECLAIRAGE

Cet appareil est constitué de diodes électroluminescentes (LED). Ce type de diode ne peut être changé par le consommateur. La durée de vie de ces LED est suffisante pour qu'aucun changement ne soit effectué. Si toutefois, et malgré tout le soin apporté lors de la fabrication du réfrigérateur, les LED étaient défectueuses, veuillez contacter votre Service Après-Vente pour toute intervention.

• Ce produit contient une source lumineuse de classe d'efficacité énergétique 'G'.
• La source lumineuse de ce produit ne peut être remplacée que par des personnes qualifiées.

Vous pouvez résoudre beaucoup de simples problèmes de votre cave à vin, en évitant de faire appel à votre service après-vente. Essayez avec les suggestions ci-dessous.

PROBLEME	CAUSE POSSIBLE
Pas de fonctionnement	Vérifier l'arrivée électrique de votre installationVérifier votre disjoncteurUn fusible a sauté
Pas assez de froid	Vérifier les températures demandéesLa température ambiante nécessite unréajustement des températuresLa porte est trop souvent ouverteLa porte est mal ferméeLe joint de porte n'est pas étancheIl n'y a pas assez d'espace autour del'appareil
Pas de lumière intérieurePas d'affichage sur l'écran LCD	Contactez votre service après-vente
Il semblerait qu'un bruit important se produise	Vérifier le niveau de l'appareilVérifier qu'un papier ou qu'une partie del'emballage ne soit pas resté coincé dansl'appareil
La porte se ferme mal	Vérifier le niveau de l'appareilLe joint est en mauvaise étatLes pieds ont « bougé »
La lumière (LED) ne s'allume pas	Le tableau de contrôle est en panneProblème des circuits imprimésProblème avec la prise d'alimentationContactez votre service après-vente
Erreur d'affichage LED	Mauvaise qualité d'affichageValeur de température n'apparait pasContactez votre service après-vente
Les ventilateurs ne fonctionnent pas	Panneau de contrôle à remplacer par votreservice après-vente

CHANGEMENT DU SENS D'OUVERTURE DE LA PORTE

Vous pouvez changer le sens d'ouverture de la porte de votre appareil en déplaçant les charnières. Lors du remontage, veillez à ce que la porte soit bien alignée avec la caisse et que le joint adhère correctement. Nous vous rappelons que le changement du sens d'ouverture de la porte doit se faire l'appareil débranché.

Descriptif des pièces

1. Charnière inf. (droite)
2. Vis
3. Axe de la porte

4. Porte

5. Charnière sup. (droite)

6. Vis des charnières
7. Charnière sup. (gauche)

8. Clou décoratif

9. Charnière inf. (gauche)

10. Dispositif de retenue
11. Vis
12. Bouchon

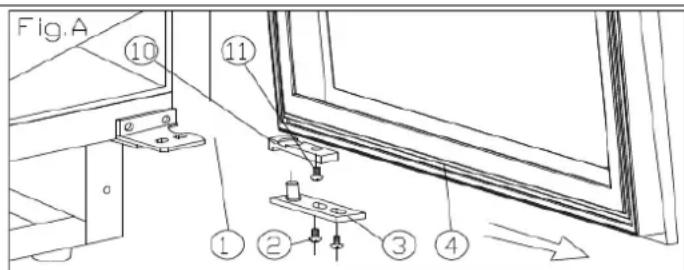

1. Ouvrez la porte à 90 degrés. Dévissez deux vis (2) de l'axe inférieur de la porte, puis retirez la porte (4) et l'axe de la porte (Fig. A)

	2. Positionnez correctement la porte (4) et retirez le bouchon (12) de la partie supérieure du cadre de la porte; dévissez l'une des vis (11) inférieures et ôtez le dispositif de retenue (10). Installez ensuite ce dispositif sur la partie supérieure du cadre de la porte. Il est préférable d'utiliser un bouchon de rechange (12) pour obturer le trou sur la partie supérieure du cadre. (Fig. A/B)
	3. Retirez 3 vis (6) de la charnière supérieure (droîte) (5) et ôtez celle-ci. (Fig. C)
	4. Retirez les clous décoratifs (8) du côté supérieur gauche de l'appareil et installez la charnière supérieure de rechange (gauche) (7) sur le côté supérieur gauche à l'aide de trois vis. (Fig. D)

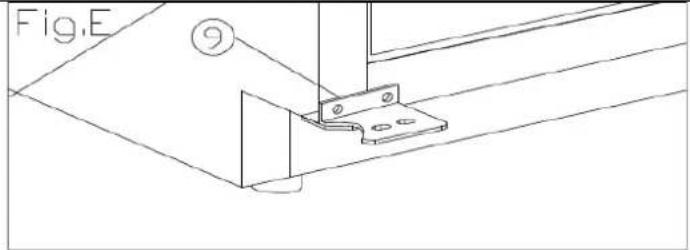

	5. Toujours selon la procédure ci-dessus, procédez à l'installation de la charnière inférieure de rechange (gauche) (9) (Fig. E).
6. La porte s'ouvre à 180 degrés. La méthode d'installation de la porte est la même que celle de son démontage ; alignez correctement la porte et fixez.	7. Obturez le trou situé en haut à droite de l'appareil avec un clou décoratif (8).

GARANTIE

Réparations et pièces de rechange disponibles

La garantie du fabricant est applicable pour cet appareil pendant une période de 2 ans. En cas de dysfonctionnement pendant cette période, toute demande de prise en charge doit être faite auprès du service après-vente de votre revendeur.

Hors période de garantie, toute information concernant une demande de réparation ou la commande de pièces de rechange d'origine, pourra être obtenue en contactant votre revendeur.

Conformément au règlement sur l'écoconception, les pièces de rechange seront disponibles pendant au moins 7 ans à compter de la date d'achat de votre appareil.

La liste des pièces de rechange et la procédure de commande sont disponibles sur les sites web du fabricant. En cas de nécessité, veuillez contacter votre revendeur.

RECYCLAGE

Produit

Mise au rebut

Cet appareil est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européenne 2012/19/EU afin de pouvoir soit être recyclésoit démantelé afin de réduire tout impact sur l'environnement. Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.

Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses. Ce produit contient des agents moussants inflammables. En fin de vie de ce produit, il doit être mis au rebut dans un endroit approprié, capable de le recycler. Pour cela contactez la mairie de votre domicile. En aucun cas vous ne devez jeter ce produit sur la voie publique.

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Emballage

Tous les éléments de l'emballage doivent être jetés séparément dans les poubelles de tri afin de faciliter et de participer au recyclage de ces emballages.

FR LE TRI + FACILE Éléments d'emballage + Notice

Séparez les éléments avant de trier

Le Chai

INSTRUCCIONES DE USO

VINOTECA DE SERVICIO Y CONSERVACION

LM480/ LMN480- 49 botellas

LB445 / LBN 445 - 44 botellas

ÍNDICE

600 595 15 820 835 Vue de face 5 555 525 30 Vue de Côté 30 10 525 555 Vue de dessus

Marche / Arrêt Lampe 1 2 3 Température °C 4 5

Marche / Arrêt ① Lampe ② Zone Supérieure °C 3 Zone Inférieure °C 5 Réglage zone supérieure 6 Réglage zone inférieure

Marche / Arrêt Lampe 1 2 3 Température °C 4 5

1 – Ein/Aus Taste
2 – Licht Taste
3 – Digitale Temperaturanzeige
4 – Positive Temperaturregelung
5 – Negative Temperaturregelung

Marche / Arrêt ① Lampe ② Zone Supérieure °C 3 4 Zone Inférieure °C 5 Réglage zone supérieure 6 Réglage zone inférieure

Si cet appareil, muni d'une fermeture magnétique, est destiné à en remplacer un autre muni d'une fermeture à ressort, nous vous conseillons de rendre cette dernière inutilisable avant de le mettre au rebut. Cela évitera que des enfants puissent s'y enfermer et mettre ainsi leur vie en danger.

Marche / Arrêt Lampe 1 2 ① Température 3 °C 4 5

Marche / Arrêt 1 Lampe 2 ① Zone Supérieure °C 3 4 Zone Inférieure °C 5 Réglage zone supérieure 6 Réglage zone inférieure

1 - Start/Stop button
2 - Light button

600 595 15 820 835 5 Vue de face

555 525 15 30 Vue de Côté

30 10 525 555 Vue de dessus

Marche / Arrêt Lampe 1 2 3 Température °C 4 5

Marche / Arrêt ① Lampe ② Zone Supérieure °C 3 Zone Inférieure °C 4 5 Réglage zone supérieure 6 Réglage zone inférieure

1 – Aan-/uit toets
