| Type de produit | Carte mère |
| Marque | ASRock |
| Modèle | X370 Pro4 |
| Facteur de forme | ATX (305 mm x 244 mm) |
| Socket | AM4 (Ryzen / APU série A) |
| Chipset | AMD Promontory X370 |
| Mémoire | 4 x DDR4, max 64 Go, double canal, jusqu'à 3200+ MHz (OC) |
| Emplacements d'extension | 2 x PCIe 3.0 x16 (x16/x4), 4 x PCIe 2.0 x1 |
| Graphiques intégrés | AMD Radeon (APU), sorties D-Sub, DVI-D, HDMI, triple moniteur |
| Audio | Realtek ALC892, 7.1 canaux HD |
| Réseau | Realtek RTL8111GR Gigabit LAN |
| Stockage | 6 x SATA3 (6 Gb/s), 1 x Ultra M.2 PCIe 3.0 x4, 1 x M.2 SATA3 |
| USB arrière | 2 x USB 2.0, 5 x USB 3.2 Gen1, 1 x USB-C 3.2 Gen1 |
| Alimentation requise | ATX 24 broches + ATX 12V 8 broches |
| BIOS | UEFI AMI avec interface graphique multilingue |
| Système d'exploitation | Windows 10 64 bits |
| Entretien | Nettoyer avec un chiffon doux sec ; éviter l'humidité |
| Sécurité | Protection contre les surtensions et décharges électrostatiques, embase TPM |
| Pièces détachées | Contacter le support ASRock ou revendeur agréé |
FOIRE AUX QUESTIONS - X370 Pro4 ASROCK
Questions des utilisateurs sur X370 Pro4 ASROCK
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Carte mère au format PDF gratuitement ! Retrouvez votre notice X370 Pro4 - ASROCK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil X370 Pro4 de la marque ASROCK.
MODE D'EMPLOI X370 Pro4 ASROCK
Nous vous remercions d'avoir acheté cette carte mère ASRock X370 Pro4, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.
Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.
1.1 Contenu de l'emballage
- Carte mère ASRock X370 Pro4 (facteur de forme ATX)
• Guide d'installation rapide ASRock X370 Pro4
• CD d'assistance ASRock X370 Pro4
• 1 x panneau de protection E/S - 2 x câbles de données Serial ATA (SATA) (Optionnel)
• 2 x vis pour sockets M.2 (Optionnel)
1.2 Spécifications
| Plateforme | Facteur de forme ATXConception à condensateurs solides |
| Processeur | Prend en charge les APU série A (Bristol Ridge) et les CPU Ryzen (Summit Ridge) AM4 à socket AMDDigi Power designAlimentation à 9 phasesPrend en charge le refroidissement par air 95 W |
| Chipset | AMD Promontory X370 |
| Mémoire | Technologie mémoire double canal DDR44 x fentes DIMM DDR4Les CPU AMD série Ryzen prennent en charge la mémoire DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC et non ECC, sans tampon*Les APU AMD série A 7e Gén prennent en charge la mémoire DDR4 2400/2133 ECC et non ECC, sans tampon** Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/)* Veuillez consulter la page 22 pour connaître la prise en charge de la fréquence maximale de l'UDIMM DDR4.Capacité max. de la mémoire système : 64GoContacts dorés 15μ sur fentes DIMM |
| Fented'expansion | Les CPU AMD série Ryzen2 x fentes PCI Express 3.0 x 16 (simple en mode x16 (PCIE2) ; double en mode x16 (PCIE2) / x4(PCIE4))*Les APU AMD série2 x fentes PCI Express 3.0 x 16 (simple en mode x8 (PCIE2) ; double en mode x8 (PCIE2) / x2 (PCIE4))*Prend en charge les SSD NVMe comme disques de démarrage* Si M2_1 est occupé, PCIE4 est désactivé.4 x fentes PCI Express 2.0 x1Prend en charge AMD Quad CrossFireXTM et CrossFireXTM** Cette fonctionnalité n'est prise en charge qu'avec les processeurs de la série Ryzen (Summit Ridge). |
Graphiques
- Carte graphique AMD Radeon ^TM série R7/R5 intégrée dans APU série A / série A
- DirectX 12, Pixel Shader 5.0
- Mémoire partagée max. 2 Go
- Trois options de sortie graphique : D-Sub, DVI-D et HDMI
- Prend en charge la configuration à triple moniteurs
- Prend en charge la technologie HDMI avec résolution maximale de 4K × 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
- Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz
- Prend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60Hz
- Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI (un écran compatible HDMI est requis)
- Prend en charge HDCP via ports DVI-D et HDMI
- Prend en charge la lecture Blu-ray (BD) Full HD 1080p via ports DVI-D et HDMI
Audio
- Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC892)
*Pour configurer l'audio 7.1 CH HD, il est nécessaire d'utiliser un module audio HD pour panneau frontal et d'activer la fonction audio multicanal via le pilote audio.
- Compatible audio Blu-ray Premium
• Protection contre les surtensions
• Capuchons ELNA Audio
Réseau
• PCIE x1 Gigabit LAN 10/100/1000 Mo/s
• Realtek RTL8111GR
- Prend en charge la fonction Wake-On-LAN
- Protection contre les orages/décharges électrostatiques
- Prend en charge la détection de câble LAN
- Prend en charge la fonction d'économie d'énergie Ethernet 802.3az
- Prend en charge PXE
Connectique du panneau arrière
• 1 x port souris/clavier PS/2
- 1 x port D-Sub
- 1 x port DVI-D
- 1 x port HDMI
- 2 x ports USB 2.0 (Protection contre les décharges électrostatiques)
- 1 x port USB 3.2 Gen1 type C (Protection contre les décharges électrostatiques)
- 5 x ports USB 3.2 Gen1 (Protection contre les décharges électrostatiques)
• 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE) - Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone
Stockage
- 4 x connecteurs SATA3 6,0 Go/s, prise en charge de RAID (RAID 0, RAID 1 et RAID 10), NCQ, AHCI et branchement à chaud*
- 2 x connecteurs SATA3 6,0 Go/s ASMedia ASM1061, compatibles avec NCQ, AHCI et « Hot Plug »
* Lignes partagées M2_2 et SATA3_3. Si vous utilisez un connecteur, les autres seront désactivés.
- 1 x socket Ultra M.2 (M2_1), prend en charge le module M.2 PCI Express type 2242/2260/2280 jusqu'? Gen3 x4 (32 Gb/s) (avec CPU Ryzen) ou Gen3 x2 (16 Go/s) (avec APU série A)**
** Si M2_1 est occupé, PCIE4 est désactivé.
** Prend en charge les SSD NVMe comme disques de démarrage
** Prend en charge le kit ASRock U.2
- 1 x socket M.2 (M2_2), prend en charge les modules M.2 SATA3 6,0 Go/s type 2230/2242/2260/2280/22110
Connecteur
• 1 x embase pour port COM
- 1 x embase TPM
• 1 x prise LED d'alimentation et haut-parleur
- 1 x embase LED RVB
* Prend en charge les rubans LED jusqu'à 12 V/3 A, 36 W
• 1 x embase LED de ventilateur AMD
- 1 x connecteur pour ventilateur de CPU (4 broches)
* Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).
- 3 x connecteurs pour ventilateur du châssis (4 broches) (contrôle de vitesse de ventilateur intelligent)
* CHA_FAN2 et CHA_FAN3 peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.
• 1 x connecteur d'alimentation ATX 24 broches
• 1 x connecteur d'alimentation 12 V 8 broches
• 1 x connecteur audio panneau frontal
- 2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques)
- 1 x embase USB 3.2 Gen1 (2 ports USB 3.2 Gen1 pris en charge) (Protection contre les décharges électrostatiques)
| Caractéristiques du BIOS | BIOS UEFI AMI avec prise en charge d'interface graphique multi-linguePrend en charge la fonction « Plug and Play »Compatible ACPI 5.1 Wake Up EventsPrend en charge la configuration JumpfreeCompatible SMBIOS 2.3Réglage de la tension DRAM |
| Surveillance du matériel | Détection de la température du processeur/châssisTachéomètre ventilateur processeur/châssisVentilateur silencieux processeur/châssisContrôle simultané des vitesses des ventilateurs processeur/châssisSurveillance de la tension d'alimentation: +12V, +5V, +3,3V, Vcore |
| Système d'exploitation | Microsoft® Windows® 10 64 bits |
| Certifications | FCC, CEErP/EuP Ready (alimentation ErP/EuP ready requise) |
* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com
Il est important de signaler que l'overcloking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.
1.3 Configuration des cavaliers (jumpers)
L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert ». L'illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont « court-circuitées » si un capuchon de cavalier est posé sur ces 2 broches.
Short
Open
CLRMOS1 vous permet d'effacer les donnés de la CMOS. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRMOS1 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et profil de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS.
Si vous effacez la CMOS, l'alerte de châssis ouvert peut se déclencher. Veuillez régler l'option du BIOS sur « Effacer » pour supprimer l'historique des intrusions de châssis précédentes.
1.4 Embases et connecteurs de la carte mère
Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
Embase du panneau système
(PANNEAU1 à 9 broches) (voir p.1, No. 16)
PWRBTN (bouton d'alimentation):
pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton de mise en marche.
RESET (bouton de réinitiélisation):
pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.
PLED (LED d'alimentation du système) :
pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).
HDLED (LED d'activité du disque dur) :
pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.
La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

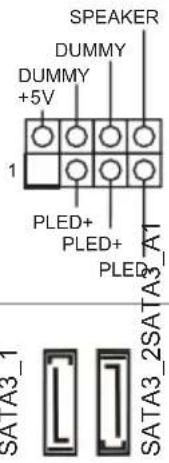

| Prise DEL d'alimentation et haut-parleur (SPK_PLED1 à 7 broches) (voir p.1, No. 15) |  | Veuillez brancher la LED d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur. |
| Connecteurs Serial ATA3(SATA3_1:voir p.1, No. 10)(SATA3_2:voir p.1, No. 9)(SATA3_3:voir p.1, No. 13)(SATA3_4:voir p.1, No. 14)(SATA3_A1:voir p.1, No. 11)(SATA3_A2:voir p.1, No. 12) |   | Ces six connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.* Lignes partagées M2_2 et SATA3_3. Si vous utilisez un connecteur, les autres seront désactivés.* Pour minimiser le temps au démarrage, utilisez les ports AMD SATA (SATA3_1~4) pour vos appareils démarrables. |
| Embases USB 2.0(USB1_2 9 broches)(voir p.1, No. 21)(USB_3_4 à 9 broches)(voir p.1, No. 20) |  | Cette carte mère comprend deux connecteurs. Chaque embase USB 2.0 peut prendre en charge deux ports. |
| Embases USB 3.2 Gen1(USB3_5_6 à 19 broches)(voir p.1, No. 8) |  | Cette carte mère comprend un connecteur. Chaque embase USB 3.2 Gen1 peut prendre en charge deux ports. |
Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 24)
-
L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
-
Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».
Connecteurs du ventilateur du châssis
(CHA_FAN1 à 4 broches)
(voir p.1, No. 18)
(CHA_FAN2 à 4 broches)
(voir p.1, No. 17)
FAN SPEED
FAN_VOLTAGE_CONTROL FAN_SPEED_CONTROL
Veuillez brancher les câbles du ventilateur sur les connecteurs du ventilateur, puis reliez le fil noir à la broche de mise à terre.
(CHA_FAN3 à 4 broches)
(voir p.1, No. 25)
Connecteur du
ventilateur du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 2)
FAN_SPEED
FAN VOLTAGE CONTROL
Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3.
| Connecteur d'alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 7) |  | Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13. |
| Connecteur d'alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No. 1) |  | Cette carte mère est dotée d'un connecteur d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5. |
| Embase pour port série (COM1 à 9 broches) (voir p.1, No. 22) |  | Cette embase COM1 prend en charge un module de port série. |
| Embase TPM (TPMS1 à 17 broches) (voir p.1, No. 23) |  | Ce connecteur prend en charge un module TPM (Trusted Platform Module - Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme. |
Embase LED RVB (RGB_HEADER1 à 4 broches) (voir p.1, No. 6)
L'embase LED RVB sert à connecter le câble d'extension LED RVB qui permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED. Attention : N'installez jamais le câble LED RVB dans le mauvais sens ; dans le cas contraire, le câble peut être endommagé.
Embase LED de VENTILATEUR AMD (AMD_FAN_LED1 à 4 broches) (voir p.1, No. 5)
L'embase LED de VENTILATEUR AMD sert à connecter le câble d'extension LED RVB fourni avec un dissipateur thermique AMD. La connexion par câble permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED.
Attention : N'installez jamais le câble LED de VENTILATEUR dans le mauvais sens ; dans le cas contraire, le câble peut être endommagé.
