X370 Pro4 - 마더보드 ASROCK - 무료 사용 설명서

제품 유형	메인보드
브랜드	ASRock
모델	X370 Pro4
폼 팩터	ATX (305 mm x 244 mm)
소켓	AM4 (Ryzen / A 시리즈 APU)
칩셋	AMD Promontory X370
메모리	4 x DDR4, 최대 64GB, 듀얼 채널, 최대 3200+ MHz (OC)
확장 슬롯	2 x PCIe 3.0 x16 (x16/x4), 4 x PCIe 2.0 x1
내장 그래픽	AMD Radeon (APU), D-Sub, DVI-D, HDMI 출력, 트리플 모니터
오디오	Realtek ALC892, 7.1채널 HD
네트워크	Realtek RTL8111GR 기가비트 LAN
스토리지	6 x SATA3 (6Gb/s), 1 x Ultra M.2 PCIe 3.0 x4, 1 x M.2 SATA3
후면 USB	2 x USB 2.0, 5 x USB 3.2 Gen1, 1 x USB-C 3.2 Gen1
필요 전원	ATX 24핀 + ATX 12V 8핀
BIOS	UEFI AMI, 다국어 그래픽 인터페이스
운영 체제	Windows 10 64비트
관리	부드러운 마른 천으로 청소; 습기 피할 것
보안	과전압 및 정전기 방전 보호, TPM 헤더
예비 부품	ASRock 지원 또는 공인 대리점에 문의

자주 묻는 질문 - X370 Pro4 ASROCK

이 메인보드는 어떤 유형의 프로세서를 지원하나요?

ASRock X370 Pro4 메인보드는 AMD Ryzen (Summit Ridge) 프로세서와 A 시리즈 (Bristol Ridge) APU를 AM4 소켓에서 지원합니다.

최대 지원 RAM 용량은 얼마인가요?

이 보드는 듀얼 채널 구성에서 최대 64GB DDR4 메모리를 지원하며, 오버클럭 시 최대 3200+ MHz까지 지원합니다.

BIOS 업데이트는 어떻게 하나요?

ASRock 웹사이트에서 최신 BIOS 버전을 다운로드하여 FAT32 USB 드라이브에 넣은 후, UEFI BIOS에서 Instant Flash 유틸리티를 사용하세요.

이 메인보드는 CrossFire를 지원하나요?

네, AMD Quad CrossFireX 및 CrossFireX를 지원하지만, Ryzen (Summit Ridge) 프로세서에서만 가능합니다.

사용 가능한 비디오 출력은 무엇인가요?

비디오 출력은 D-Sub, DVI-D 및 HDMI입니다. 이들은 내장 APU(A 시리즈)에서만 작동합니다.

RGB 팬은 어떻게 연결하나요?

RGB_HEADER1 또는 AMD_FAN_LED1 헤더를 사용하여 호환되는 RGB 스트립 또는 팬을 연결하세요.

NVMe SSD를 부팅 디스크로 사용할 수 있나요?

네, Ultra M.2 (M2_1) 소켓은 NVMe PCIe 3.0 x4 SSD를 지원하며 부팅 디스크로 사용할 수 있습니다.

CMOS를 지우는 방법은 무엇인가요?

컴퓨터를 끄고 전원 코드를 뽑은 후 15초 기다린 다음, CLRMOS1 점퍼의 핀 2와 3을 5초 동안 단락시키세요.

CPU_FAN 커넥터가 지원하는 최대 전력은 얼마인가요?

CPU_FAN 커넥터는 최대 1A (12W) 팬을 지원합니다.

7.1 오디오를 활성화하는 방법은 무엇인가요?

전면 HD 오디오 모듈을 연결하고 Realtek 드라이버를 설치한 후, Realtek 제어판에서 다채널 사운드를 설정하세요.

사용 설명서 X370 Pro4 ASROCK

ASRock X370 Pro4 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 설명서의 내용은 애크 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버건은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체식 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

• ASRock X370 Pro4 마더보드 (ATX 품 팩터)
  -ASRock X370 Pro4 간편 설치 안내서
  • ASRock X370 Pro4 지원 CD
  • I/O 패널 실드 1 개
  -시리얼 ATA (SATA) 데이터 케이블 2 개(선택 품목)
  • M.2 소켓용 나사 2 개 (선택 품목)

1.2 규격

플랫폼

• ATX 품 팩터
• 솔리드 콘덴서 구조

CPU

• AMD Socket AM4 A 시리즈 APU(Bristol Ridge) 및 Ryzen CPU(Summit Ridge) 지원
• Digi Power design
  -9개 전원 위상 구조
• 95W 에어 콜링 지원

침세트

- AMD Promontory X370

메모리

• 듀얼 채널 DDR4 메모리 기술
• DDR4 DIMM 슬롯 4 개
• AMD Ryzen 시리즈 CPU 는 DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 ECC 및 비 ECC, 비버퍼링 메모리를 지원합니다 .*
• AMD 7 세대 A 시리즈 APU 는 DDR4 2400/2133 ECC 및 비 ECC, 비버퍼링 메모리를 지원합니다 .*

*자세한 내용은 다음 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오. (http://www.asrock.com/)

*DDR4 UDIMM 최대 주파수 지원은 22 페이지를 참조하십시오.

• 시스템 메모리 최대 용량:64GB
  • DIMM 슬롯에 15μ Gold Contact 장착

확장 슬롯

AMD Ryzen 시리즈 CPU

- PCI Express 3.0 x16 슬롯 2 개 (단일 @ x16 (PCIE2), 이중 @ x16 (PCIE2) / x4 (PCIE4))*

AMD 7 세대 A 시리즈 APU

- PCI Express 3.0 x16 슬롯 2 개 (단일 @ x8 (PCIE2), 이중 @ x8 (PCIE2) / x2 (PCIE4))*

*NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원
* M2_1 이 사용 중일 경우, PCIE4 가 비활성화됩니다.

- PCI Express 2.0 x1 슬롯 4 개

- AMD Quad CrossFireX ^TM 및 CrossFireX ^TM 지원 **

**이 기능은 Ryzen 시리즈 CPU(Summit Ridge) 에서만 지원됩니다.

그래픽	A- 시리즈 APU 의 경우 통합된 AMD RadeonTM R7/R5 시리즈 그래픽DirectX 12, Pixel Shader 5.0최대 공유 메모리 2GB그래픽 출력 옵션 세 개 : D-Sub, DVI-D 및 HDMI삼중 모니터 지원HDMI 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz)DVI-D 지원 ( 최대 해상도 1920x1200 @ 60Hz)D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz)Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 포트 포함) 지원 (HDMI 호환 모니터 필요)DVI-D 및 HDMI 포트를 이용한 HDCP 지원DVI-D 및 HDMI 포트를 이용한 Full HD 1080p Blu-ray (BD) 재생 지원
오디오	7.1 CH HD 오디오 콘텐츠 보호를 이용한 지원 (Realtek ALC892 오디오 코덱 )*7.1 CH HD 오디오를 구성하려면 HD 전면 페널 오디오 모듈을 사용하고 다채널 오디오 기능을 오디오 드라이버로 활성화해야 합니다 .프리미엄 Blu-ray 오디오 지원서지 보호 지원ELNA 오디오 캡
LAN	PCIE 1 개 , Gigabit LAN 10/100/1000 Mb/sRealtek RTL8111GRWake-On-LAN 지원번개 /ESD 보호 지원LAN 케이블 감지 지원절전형 이더넷 802.3az 지원PXE 지원
후면 패널I/O	PS/2 마우스 / 키보드 포트 1 개D-Sub 포트 1 개DVI-D 포트 1 개HDMI 포트 1 개USB 2.0 포트 2 개 (ESD 보호 지원 )USB 3.2 Gen1 타입 C 포트 1 개 (ESD 보호 지원 )USB 3.2 Gen1 포트 5 개 (ESD 보호 지원 )

• LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)
• HD 오디오 객:라인 입력/전면 스피커/마이크

저장 장치

• SATA3 6.0 Gb/s 커넥터 4 개가 RAID(RAID 0, RAID 1 및 RAID 10), NCQ, AHCI 및 핫 플러그를 지원합니다.*
• ASMedia ASM1061 에 의한 SATA3 6.0 Gb/s 커넥터 2 개, NCQ, AHCI 및 핫 플러그 지원

* M2_2 및 SATA3_3 가 레인을 공유합니다. 이들 중 하나가 사용중인 경우, 나머지가 비활성화됩니다.

- Ultra M.2 Socket (M2_1) 1 개, 타임 2242/2260/2280 M.2 PCI Express 모듈 Gen3(32 Gb/s) 최대 4 개 (Ryzen CPU 의 경우) 또는 Gen3 (16 Gb/s) 최대 2 개 (A 시리즈 APU 의 경우) 지원 **

**M2_1이사용중일경우,PCIE4가비활성화됩니다.

**NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

** ASRock U.2 키트 지원

- M.2 소켓 1 개 (M2_2), 타입 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 모듈 지원

커넥터

• COM 포트 헤더 1 개
- TPM 헤더 1 개
- 전원 LED 및 스피커 헤더 1 개
- RGB LED 헤더 1 개

*최대 12V/3A, 36W LED 스트립 지원

• AMD 팬 LED 헤더 1 개
  • CPU 팬 커넥터 (4 핀) 1 개

* CPU 팬 커넥터는 팬 전력이 최대 1A(12W) 인 CPU 팬을 지원합니다.

- 새시 팬커넥터 (4 핀) 3 개 (스마트 팬 속도 제어)

*3 핀 또는 4 핀 팬이 사용 중인 경우, CHA_FAN2 과 CHA_FAN3 가 자동으로 감지할 수 있습니다.

• 24 핀 ATX 전원 커넥터 1 개
- 8 핀 12V 전원 커넥터 1 개
- 전면 패널 오디오 커넥터 1 개
- USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원) (ESD 보호 지원)
- USB 3.2 Gen1 헤너 1 개 (USB 3.2 Gen1 포트 2 개 지원) (ESD 보호 지원)

BIOS 기능

• 다국어 GUI 지원을 제공하는 AMI UEFI 적합형 BIOS
• 플러그 엔드 플레이 지원
  -ACPI5.1준수웨이크업이벤트
  -점퍼 프리 지원
• SMBIOS 2.3 지원
• DRAM 전압 다중 조정

하드웨어

모니터

• CPU/새시 온도 감지
• CPU/새시 팬 타코미터
• CPU/새시 저소음 팬
  • CPU/새시 팬 다중 속도 조절
• 전압 모니터링 : +12V, +5V, +3.3V, Vcore

os

- Microsoft® Windows® 10 64-비트

인증

- FCC, CE - ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요)

*자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오: http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지이 시스템의 구성 요소와 장치에 손상을 입힐 수도 있습니다. 오버클로킹은 사용자 스스로 위협과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씨우면 점퍼가 단락 됩니다. 점퍼 캡을 핀에 씨우지 않으면 점퍼가 단선 됩니다. 그림은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씨울 때 단락 됩니다.

Short Open 1 2 3

Clear CMOS 점퍼

(CLRMOS1)

(1페이지,19번 항목 참조)

Clear CMOS기본값

CLRMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끼고 전원 코드를 전원공급장치에서 빼십시오. 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락시키십시오. 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS 를 지위야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에만 암호, 날짜, 시간, 사용자 기본 프로파일이 지워집니다.

CMOS 를 지울 경우 케이스 열림이 감지될 수도 있습니다. BIOS 음션 Clear Status(상태 지우기) 를 조절하여 이전의 새시 침입 상태에 대한 기록을 지우십시오.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥티는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥티에 씩우지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 씩우면 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 펀 PANEL1)

(1페이지,16번 항목 참조

PLED+ PLED- PWRBTN# GND GND RESET# GND HDLED- HDLED+

새시의 전원스위치,리셋스위치,시스템상태 표시등을 아래의핀 할당에 따라이 헤더에 연결합니다.케이블을 연결하기 전에양극 편과 음극 편을기록합니다.

PWRBTN(전원스위치):

새시 전면 패널의 전원스위치에 연결합니다. 전원스위치를 이용해 시스템을 끌는 방법을 구성할 수 있습니다.

RESET(리셋스위치):

새시 전면 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가켜져 있습니다. 시스템이 S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 건면 패널의 하드 드라이브 농작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다.

전면 패널 더자인은 새시별로 다룰 수 있습니다. 전면 패널 모듈은 주로 전원스위치, 리셋 스위치, 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다.

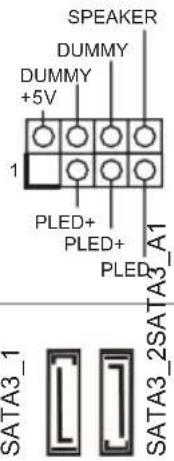

전원 LED 및 스피커 헤더(7 핀 SPK_PLED1)(1페이지 , 15번 항목 참조 )		새시 전원 LED 와 새시 스피커를 이 헤더에 연결하십시오 .
시리열 ATA3 커넥터(SATA3_1:1 페이지, 10 번 항목 참조 )(SATA3_2:1 페이지, 9 번 항목 참조 )(SATA3_3:1 페이지, 13 번 항목 참조 )(SATA3_4:1 페이지, 14 번 항목 참조 )(SATA3_A1:1 페이지, 11 번 항목 참조 )(SATA3_A2:1 페이지, 12 번 항목 참조 )		이들 6 개의 SATA3 커넥터는 최대 6.0 Gb/s 데이터 전송 속도를 제공하는 내부 저장 장치용 SATA 데이터 케이블을 지원합니다 .* M2_2 및 SATA3_3 가레인을 공유합니다 . 이들 중 하나가 사용 중인 경우 , 나머지가 비활성화됩니다 .* 부팅 시간을 최소화하려면 , AMD SATA 포트 (SATA3_1~4) 를 부팅용 장치에 사용하십시오 .
USB 2.0 헤더(9 핀 USB1_2)(1페이지 , 21번 항목 참조 )(9 핀 USB_3_4)(1페이지 , 20번 항목 참조 )		이 마더보드에는 헤더두 개가 있습니다 . 각 USB 2.0 헤더는 포트두 개를 지원할 수 있습니다 .
USB 3.2 Gen1 헤더(19 핀 USB3_5_6)(1 페이지 , 8 번 항목 참조 )	VbusIntA_PA_SSRX-IntA_PA_SSRX+GNDIntA_PA_SSTX-IntA_PA_SSTX+GNDIntA_PA_D-IntA_PA_D+	이 마더보드에는 하나의 헤더가 있습니다 .각 USB 3.2 Gen1 헤더는 포트 두 개를 지원할 수 있습니다 .

전면 패널 오디오 헤더

(9 편 HD_AUDIO1)

(1페이지,24번 항목 참조)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L OUT2_R MIC2_R MIC2_L

이 헤더는 오디오 장 치를 전면 오디오 패 널에 연결하는데 사 용됩니다 .

1. 고음질 오니오는 책 잠지를 지원하지만 음바르게 작동하려면 새시의 패널 와이 어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 절치하십시오.

2. AC97.오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤너에 설치하십시오 :

A.Mic_IN(MIC)를MIC2_L에연결합니다.

B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.

C.접지(GND)를접지(GND)에연결합니다.

D.MIC_RET 및 OUT_RET는 HD 오디오 패널에만 사용됩니다.AC'97 오디오 패널용으로 연결할 필요가 없습니다.

E. 전면 마이크를 활성화하려면 Realtek 제어관에서 FrontMic 탱으로 가시 Recording Volume( 녹음 볼륨) 을조정합니다.

새시 팬 커넥터

(4 핀 CHA_FAN1)

(1페이지,18번 항목 참조)

(4 편 CHA_FAN2)

(1페이지,17번 항목 참조)

(4 편 CHA_FAN3)

(1페이지,25번 항목 참조

FAN_VOLTAGE_CONTROL GND FAN_SPEED FAN_SPEED_CONTROL 참조 )

팬케이블을 팬커넥터에 연결하고 검은색

와이어를 접지핀에 연 결하십시오.

CPU 팬 커넥터

(4 편 CPU_FAN1)

(1페이지,2번항목참조)

FAN_VOLTAGE_CONTROL GND FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

이 마더보드에는 4 편

CPU 템 (저소음 템)

커넥터가 탑재되어 있

습니다 .3 핀 CPU 팬을

연결하려는 경우핀 1-3

에 연결하십시오.

ATX 전원 커넥터(24 핀 ATXPWR1)(1 페이지 , 7 번 항목 참조 )		이 마더보드에는 24 핀ATX 전원 커넥터가 탑재되어 있습니다 . 20 핀ATX 전원공급장치를 사용하려면 핀 1 과 핀 13을 따라 연결하십시오 .
ATX 12V 전원 커넥터(8 핀 ATX12V1)(1 페이지 , 1 번 항목 참조 )		이 마더보드에는 8 핀ATX 12V 전원 커넥터가 탑재되어 있습니다 . 4 핀ATX 전원공급장치를 사용하려면 핀 1 과 핀 5을 따라 연결하십시오 .
시리얼 포트 헤더(9 핀 COM1)(1 페이지 , 22번 항목 참조 )		이 COM1 헤더는 시리얼포트 모듈을 지원합니다 .
TPM 헤더(17 핀 TPMS1)(1 페이지 , 23번 항목 참조 )		이 커넥터는 키 , 디지털 인증서 , 암호 및 데이터를 안전하게 보관할 수 있는 TPM(Trusted Platform Module) 시스템을 지원합니다 . TPM 시스템은 네트워크 보안을 강화하고 , 디지털 신원을 보호하며 플랫폼 무결성을 유지합니다 .
RGB LED 헤더(4 핀 RGB_HEADER1)(1 페이지 ,6 번 항목 참조 )		RGB LED 헤더는 다양한LED 조명 효과를 선택할수 있는 RGB LED 연장 케이블을 연결하는 데 사용됩니다 .주의 : RGB LED 케이블을잘못된 방향으로 설치하지 마십시오 .그럴 않을경우 케이블이 손상될 수있습니다 .
AMD 팬 LED 헤더(4 핀 AMD_FAN_LED1)(1 페이지 ,5 번 항목 참조 )		AMD 팬 LED 헤더는AMD 방열판과 함께 제공되는 RGB LED 연장 케이블을 연결하는 데 사용됩니다 .케이블 연결에서사용자는 다양한 LED 조명 효과를 선택할 수 있습니다 .주의 팬 LED 케이블을잘못된 방향으로 설치하지 마십시오 .그럴 않을경우 케이블이 손상될 수있습니다 .
