BEDIENUNGSANLEITUNG X370 Pro4 ASROCK
Vielen Dank, dass Sie sich für das X370 Pro4 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.
Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Anleitung ohne Ankündigung geändert werden. Falls diese Anleitung irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.
1.1 Lieferumfang
• ASRock X370 Pro4-Motherboard (ATX-Formfaktor)
• ASRock X370 Pro4-Schnellinstallationsanleitung
• ASRock X370 Pro4-Support-CD
• 1 x E/A-Blendenabschirmung
• 2 x Serial-ATA- (SATA) Datenkabel (Optional)
• 2 x Schrauben für M.2-Sockel (Optional)
1.2 Technische Daten
| Plattform | ATX-FormfaktorFeststoffkondensator-Design |
| Prozessor | Unterstützt AMD-Sockel-AM4-APUs der A-Serie (Bristol Ridge) und Ryzen-Prozessoren (Summit Ridge)Digi Power design9-LeistungsphasendesignUnterstützt 95-W-Luftkühlung |
| Chipsatz | AMD Promontory X370 |
| Speicher | Dualkanal-DDR4-Speichertechnologie4 x DDR4-DIMM-SteckplätzeCPUs von AMDs Ryzen-Serie unterstützen ungepufferten DDR4-3200+(OC)/2933(OC)/2667/2400/2133-ECC- und -Non-ECC-Speicher*APUs von AMDs A-Serie der 7. Generation unterstützen ungepufferten DDR4-2400/2133-ECC- und -Non-ECC-Speicher** Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/)* Bitte beachten Sie Seite 22 für die maximal unterstützte Frequenz von DDR4-UDIMM.Systemspeicher, max. Kapazität: 64GB15-μ-Goldkontakt in DIMM-Steckplätze |
| Erweiterungssteckplatz | CPUs von AMDs Ryzen-Serie2 x PCI-Express 3.0-x16-Steckplätze (einzeln bei x16 (PCIE2); doppelt bei x16 (PCIE2) / x4 (PCIE4))*APUs von AMDs A-Serie der 7. Generation2 x PCI-Express 3.0-x16-Steckplätze (einzeln bei x8 (PCIE2); doppelt bei x8 (PCIE2) / x2 (PCIE4))*Unterstützt NVMe-SSD als Bootplatte*Wenn M2_1 belegt ist, wird PCIE4 deaktiviert.4 x PCI-Express-2.0-x1-SteckplatzUnterstützt AMD Quad CrossFireXTM und CrossFireXTM**** Diese Funktion wird mit Prozessoren Ryzen-Serie (Summit Ridge) unterdützt. |
Grafikkarte
- Integrierte Grafikkarte der AMD-Radeon™-R7/R5-Serie in APU der A-Serie
- DirectX 12, Pixel Shader 5.0
• Max. geteilter Speicher: 2GB
• Drei Grafikkarten-Ausgangsoptionen: D-Sub, DVI-D und HDMI - Unterstützt drei Monitore
- Unterstützt HDMI mit maximaler Auflösung von 4K x 2K (4096 x 2160) bei 24 Hz / (3840 x 2160) bei 30 Hz
- Unterstützt DVI-D mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
- Unterstützt D-Sub mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
- Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-Port (konformer HDMI-Monitor erforderlich)
- Unterstützt HDCP mit DVI-D- und HDMI-Ports
- Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports
Audio
• 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892-Audiocodec)
* Zur Konfiguration von 7.1-Kanal-HD-Audio müssen Sie ein HD-Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren.
• Erstklassige Blu-ray-Audiounterstützung
- Unterstützt Überspannungsschutz
• ELNA-Audiokondensatoren
LAN
• PCIE-x1-Gigabit-LAN 10/100/1000 Mb/s
• Realtek RTL8111GR
• Unterstützt Wake-On-LAN
- Unterstützt Blitzschutz/Schutz gegen elektrostatische Entladung
- Unterstützt LAN-Kabelerkennung
- Unterstützt energieeffizientes Ethernet 802.3az
- Unterstützt PXE
Rückblende, E/A
• 1 x PS/2-Maus-/Tastaturanschluss
- 1 x D-Sub-Port
- 1 x DVI-D-Port
- 1 x HDMI-Port
- 2 x USB 2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung)
- 1 x USB 3.2 Gen1-Typ-C-Port (unterstützt Schutz gegen elektrostatische Entladung)
- 5 x USB 3.2 Gen1-Ports (unterstützt Schutz gegen elektrostatische Entladung)
- 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)
• HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon
Speicher
- 4 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0, RAID 1 und RAID 10), NCQ, AHCI und Hot-Plugging*
- 2 x SATA-III-6,0-Gb/s-Anschlüsse von ASMedia ASM1061, unterstützt NCQ, AHCI und Hot-Plugging
* M2_2 und SATA3_3 nutzen Lanes gemeinsam. Wenn einer von ihnen benutzt wird, werden die anderen deaktiviert.
- 1 x Ultra-M.2-Sockel (M2_1), unterstützt 2242/2260/2280-M.2-PCI-Express-Modul bis Gen3 x4 (32 Gb/s) (mit Ryzen-CPU) oder Gen3 x2 (16 Gb/s) (mit APU der A-Serie) ^**
** Wenn M2_1 belegt ist, wird PCIE4 deaktiviert.
** Unterstützt NVMe-SSD als Bootplatte
** Unterstützt ASRock U.2-Kit
- 1 x M.2-Sockel (M2_2), unterstützt 2230/2242/2260/2280/22110-M.2-SATA-III-6,0-Gb/s-Modul
Anschluss
• 1 x COM-Anschluss-Stiftleiste
• 1 x TPM-Stiftleiste
• 1 x Betrieb-LED- und Lautsprecher-Stiftleiste
• 1 x RGB-LED-Stiftleiste
* Unterstützt bis zu 12 V/3 A, 36-W-LED-Streifen
• 1 x AMD-Lüfter-LED-Stiftleiste
• 1 x CPU-Lüfteranschluss (4-polig)
* Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W).
- 3 x Gehäuselüfteranschlüsse (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)
* CHA_FAN2 und CHA_FAN3 können automatisch erkennen, ob ein 3- oder 4-poliger Lüfter verwendet wird.
• 1 x 24-poliger ATX-Netzanschluss
• 1 x 8-poliger 12-V-Netzanschluss
• 1 x Audioanschluss an Frontblende
- 2 x USB-2.0-Stiftleiste (unterstützen 4 USB-2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung)
- 1 x USB 3.2 Gen1-Stiftleiste (unterstützt 2 USB 3.2 Gen1-Ports) (unterstützt Schutz gegen elektrostatische Entladung)
BIOS-Funktion
- AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer Benutzerschnittstellen
- Unterstützt „Plug-and-Play“
• ACPI 5,1-konforme Aufweckereignisse - Jumper-frei
• SMBIOS 2.3-Unterstützung
• DRAM-Spannungsmehrfachanpassung
Hard- wareüberwa- chung
• CPU-/Gehäusetemperaturerkennung
• CPU-/Gehäuselüftertachometer
• Lautloser CPU-/Gehäuselüfter
• CPU-/Gehäuselüfter-Mehrfachgeschwindigkeitssteuerung
- Spannungsüberwachung: +12 V, +5 V, +3,3 V, Vcore
Betriebssystem
- Microsoft® Windows® 10, 64 Bit
Zertifizierungen
- FCC, CE
- ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)
* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com
Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.
1.3 Jumpereinstellung
Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.
Short
Open
CMOS-löschen-Jumper (CLRMOS1)
(siehe S. 1, Nr. 19)
CMOS löschenStandard
CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.
Falls Sie den CMOS löschen, wird möglicherweise ein Gehäuseeingriff erkannt. Bitte passen Sie die BIOS-Option „Status löschen“ zur Löschung der Aufzeichnung des vorherigen Gehäuseeingriffstatus an.
1.4 Integrierte Stiftleisten und Anschlüsse
Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.
Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 16)
PWRBTN (Ein-/Austaste):
Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.
RESET (Reset-Taste):
Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.
PLED (Systembetriebs-LED):
Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).
HDLED (Festplattenaktivitäts-LED):
Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.
Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

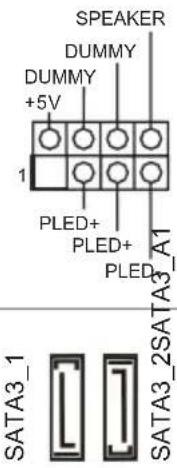

| Betrieb-LED- und Lautsprecher-Stiftleiste (7-polig, SPK_PLED1) (siehe S. 1, Nr. 15) |  | Bitte verbinden Sie die Betrieb-LED des Gehäuses und den Gehäuselautsprecher mit dieser Stiftleiste. |
| Serial-ATA-III-Anschlüsse (SATA3_1: siehe S. 1, Nr. 10) (SATA3_2: siehe S. 1, Nr. 9) (SATA3_3: siehe S. 1, Nr. 13) (SATA3_4: siehe S. 1, Nr. 14) (SATA3_A1: siehe S. 1, Nr. 11) (SATA3_A2: siehe S. 1, Nr. 12) | [S232] | Diese sechs SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Date nübertragungsgeschwindigkeit bis 6,0 Gb/s.* M2_2 und SATA3_3 nutzen Lanes gemeinsam. Wenn einer von ihnen benutzt wird, werden die anderen deaktiviert.* Nutzen Sie zum Minimieren der Startzeit AMD SATA-Ports (SATA3_1~4) für Ihre bootfähigen Geräte. |
| [W48C] | ||
| -- | ||
 | ||
| [H16W] | ||
| USB 2.0-Stiftleisten (9-polig, USB1_2) (siehe S. 1, Nr. 21) (9-polig, USB_3_4) (siehe S. 1, Nr. 20) |  | Es gibt zwei Stiftleisten an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen. |
| USB 3.2 Gen1-Stiftleiste (19-polig, USB3_5_6) (siehe S. 1, Nr. 8) |  | Es gibt eine Stiftleiste an diesem Motherboard. Jede USB 3.2 Gen1-Stiftleiste kann zwei Ports unterstützen. |
Audiostiftleiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 24)
- High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
- Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.
Gehäuselüfteranschlüsse
(4-polig, CHA_FAN1)
(siehe S. 1, Nr. 18)
(4-polig, CHA_FAN2)
(siehe S. 1, Nr. 17)
Lüfteranschlüssen; der schwarze Draht gehört zum Erdungskontakt.
(4-polig, CHA_FAN3)
(siehe S. 1, Nr. 25)
CPU-Lüfteranschluss
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 2)
Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.
| ATX-Netzanschluss(24-polig, ATXPWR1)(siehe S. 1, Nr. 7) |  | Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an. |
| ATX-12-V-Netzanschluss(8-polig, ATX12V1)(siehe S. 1, Nr. 1) |  | Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an. |
| Serieller-Port-Stiftleiste(9-polig, COM1)(siehe S. 1, Nr. 22) |  | Diese COM1-Stiftleiste unterstützt ein Modul für serielle Ports. |
| TPM-Stiftleiste(17-polig, TPMS1)(siehe S. 1, Nr. 23) |  | Dieser Anschluss unterstützt das Trusted Platform Module-(TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität. |
RGB-LED-Stiftleiste
(4-polig, RGB_HEAD-ER1)
(siehe S. 1, Nr. 6)
RGB-LED-Stiftleiste dient dem Anschließen eines RGB-LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht.
Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.
AMD-Lüfter-LED-Stiftleiste
(4-polig, AMD_FAN_LED1)
(siehe S. 1, Nr. 5)
Die AMD-Lüfter-LED-Stiftleiste dient dem Anschluss des mit dem AMD-Kühlkörpers gelieferten RGB-LED-Verlängerungskabels. Der Kabelanschluss ermöglicht Nutzern die Wahl zwischen verschiedenen LED-Lichteffekten.
Achtung: Installieren Sie das Lüfter-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.
