| 产品类型 | 主板 |
| 品牌 | ASRock |
| 型号 | X370 Pro4 |
| 外形规格 | ATX (305 mm x 244 mm) |
| 插槽 | AM4 (Ryzen / A系列APU) |
| 芯片组 | AMD Promontory X370 |
| 内存 | 4 x DDR4, 最大64GB, 双通道, 最高3200+ MHz (OC) |
| 扩展插槽 | 2 x PCIe 3.0 x16 (x16/x4), 4 x PCIe 2.0 x1 |
| 集成显卡 | AMD Radeon (APU), 输出: D-Sub, DVI-D, HDMI, 支持三屏显示 |
| 音频 | Realtek ALC892, 7.1声道高清音频 |
| 网络 | Realtek RTL8111GR 千兆以太网 |
| 存储 | 6 x SATA3 (6 Gb/s), 1 x Ultra M.2 PCIe 3.0 x4, 1 x M.2 SATA3 |
| 后置USB | 2 x USB 2.0, 5 x USB 3.2 Gen1, 1 x USB-C 3.2 Gen1 |
| 所需供电 | ATX 24针 + ATX 12V 8针 |
| BIOS | UEFI AMI 多语言图形界面 |
| 操作系统 | Windows 10 64位 |
| 维护 | 用干软布清洁；避免潮湿 |
| 安全 | 过压和静电放电保护，TPM接口 |
| 备件 | 联系ASRock支持或授权经销商 |
常见问题 - X370 Pro4 ASROCK
用户关于以下问题的提问 X370 Pro4 ASROCK
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 主板 免费PDF格式！查找您的手册 X370 Pro4 - ASROCK 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 X370 Pro4 品牌 ASROCK.
用户手册 X370 Pro4 ASROCK
感谢您购买华擎 X370 Pro4 主板，这是按照华擎一贯严格质量控制标准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。
由于主板规格和 BIOS 软件可能已更新，因此，本手册的内容可能会随时更改，恕不另行通知。如果本手册有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。
1.1 包装清单
- 华擎 X370 Pro4 主板（ATX 规格尺寸）
- 华擎 X370 Pro4 快速安装指南
- 华擎 X370 Pro4 支持光盘
- 1xI/O面板
- 2x串行ATA(SATA)数据线（选购）
- 2x螺丝（供M.2插座使用）（选购）
1.2 规格
平台
- ATX规格尺寸
- 稳固的电容器设计
CPU
- 支持 AMD Socket AM4 A 系列 APU（Bristol Ridge）和锐龙 AMD Ryzen 处理器（Summit Ridge）
- Digi Power design
- 9电源相设计
- 支持 95W 风冷散热
芯片集
• AMD Promontory X370
内存
- 双通道 DDR4 内存技术
- 4 x DDR4 DIMM 槽
- 锐龙 AMD Ryzen 处理器支持 DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 ECC 及非 ECC，非缓冲内存 *
- AMD 7 ^th Gen A 系列 APU 支持 DDR4 2400/2133 ECC 及非 ECC，非缓冲内存 *
* 请参阅华擎网站上的 Memory Support List（内存支持列表）了解详情。(http://www.asrock.com/)
* 请参考第22页了解DDR4UDIMM最大支持频率。
- 支持系统内存最大容量：64GB
- DIMM插槽中 15 金触点
扩充槽
锐龙 AMD Ryzen 处理器
- 2 x PCI Express 3.0 x16 槽（单 -x16 (PCIE2); 双 -x16 (PCIE2) / x4 (PCIE4)）*
AMD 7th Gen A 系列 APU
- 2 x PCI Express 3.0 x16 槽（单 -x8 (PCIE2)；双 -x8 (PCIE2) / x2 (PCIE4)）*
* 支持 NVMe SSD 用作启动盘。
* 如果 M2_1 被占用，PCIE4 将被禁用。
- 4 x PCI Express 2.0 x1 槽
- 支持 AMD Quad CrossFireX ^TM 和 CrossFireX ^TM**
**仅锐龙 AMD Ryzen 处理器 (Summit Ridge) 支持此功能。
| 图形 | A系列APU中的集成AMD RadeonTM R7/R5系列图形DirectX 12、Pixel Shader 5.0最大共享内存2GB3个图形输出选项:D-Sub、DVI-D和HDMI支持三台显示器支持HDMI,24Hz时最大分辨率可达4Kx2K(4096x2160)/30Hz时可达(3840x2160)支持DVI-D,60Hz时最大分辨率达1920x1200支持D-Sub,60Hz时最大分辨率达1920x1200通过HDMI端口(需要兼容的HDMI显示器)支持Auto Lip Sync、Deep Color (12bpc), xvYCC和HBR(高位速率音频)通过DVI-D和HDMI端口支持HDCP通过DVI-D和HDMI端口支持全高清1080p Blu-ray (BD)播放 |
| 音频 | 具有内容保护功能的7.1 CH高清音频(Realtek ALC892音频编解码器)*要配置7.1 CH高清音频,需要使用高清前面板模块和通过音频驱动程序启用多通道音频功能。优质 Blu-ray 音频支持支持电涌保护ELNA 音频电容 |
| LAN | PCIE x1 Gigabit LAN 10/100/1000 Mb/sRealtek RTL8111GR支持Wake-On-LAN(网上唤醒)支持雷电 /ESD保护支持LAN线缆检测支持高能效以太网802.3az支持PXE |
| 后面板I/O | 1x PS/2 鼠标 /键盘端口1x D-Sub 端口1x DVI-D 端口1x HDMI 端口2x USB 2.0 端口(支持ESD保护)1x USB 3.2 Gen1 类型C端口(支持ESD保护)5x USB 3.2 Gen1 端口(支持ESD保护)1x RJ-45 LAN 端口,带LED(ACT/LINK LED和SPEED LED)高清音频插孔:线路输入/前扬声器/麦克风 |
存储
- 4 x SATA3 6.0 Gb/s 接口，支持 RAID (RAID 0、RAID 1 和 RAID 10)、NCQ、AHCI 和热插拔 *
- 2 x SATA3 6.0 Gb/s 接口 (ASMedia ASM1061)，支持 NCQ、AHCI 和热插拔
* M2_2 和 SATA3_3 共享巷道。如果其中一个在使用，则其它将被禁用。
- 1 x 超级 M.2 接口 (M2_1)，支持 2242/2260/2280 M.2 PCI Express 类型模块，最高 Gen3 x4 (32 Gb/s)（锐龙 AMD Ryzen 处理器）或 Gen3 x2 (16 Gb/s) (A 系列 APU)**
**如果M2_1被占用，PCIE4将被禁用。
**支持NVMe SSD用作启动盘
**支持华擎U.2套件
- 1 x M.2 接口 (M2_2)，支持 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 类型模块
接口
- 1xCOM端口接头
- 1xTPM接脚
- 1x电源 LED和扬声器接脚
- 1x RGB LED 接头
* 支持最高 12V/3A, 36W LED 灯条
- 1 x AMD 风扇 LED 接脚
- 1xCPU风扇接口（4针）
* CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。
- 3x机箱风扇接口（4针）（智能风扇速度控制）
* CHA_FAN2 和 CHA_FAN3 可以自动检测 3 针脚或 4 针脚风扇是否在使用。
- 1x24针ATX电源接口
- 1x8针 12V电源接口
- 1x前面板音频接口
- 2 x USB 2.0 接脚（支持 4 个 USB 2.0 端口，支持 ESD 保护）
- 1 x USB 3.2 Gen1 接脚（支持 2 个 USB 3.2 Gen1 端口，支持 ESD 保护）
BIOS 功能特点
- AMI UEFI Legal BIOS，支持多语言 GUI
- 支持“即插即用”
- ACPI 5.1 兼容唤醒事件
- 支持免跳线（jumperfree）
- SMBIOS 2.3 支持
- DRAM 电压多次调整
硬件监控
- CPU/机箱温度感测
- CPU/机箱风扇转速计
- CPU/机箱静音风扇
- CPU/机箱风扇多种速度控制
- 电压监控：+12V、+5V、+3.3V、Vcore
操作系统
- Microsoft® Windows® 10 64-bit
认证
- FCC、CE
- ErP/EuP 支持（需要支持 ErP/EuP 的电源）
* 有关详细产品信息，请访问我们的网站：http://www.asrock.com
须认识到超频会有一定风险，包括调整 BIOS 设置，应用 “自由超频技术”，或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的损坏概不负责。
1.3 跳线设置
此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。此图显示3针跳线，当跳线帽装在针脚1和针脚2上，它们“短接”。
(见第 1 页，第 19 个)
清除 CMOS默认
CLRMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置文件只在卸下 CMOS 电池后才会被清除。
如果您清除 CMOS，机箱打开会被检测到。请将 BIOS 选项 “Clear Status”（清除状态）调整为清除前一个机箱侵入状态的记录。
1.4 板载接脚和接口
板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。
系统面板接脚
(9针PANEL1)
(见第 1 页，第 16 个)
PWRBTN（电源开关）：
连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。
RESET（重置开关）：
连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置开关重新启动计算机。
PLED（系统电源LED）：
连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。
HDLED（硬盘活动LED）：
连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。
前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分配和针脚分配正确匹配。

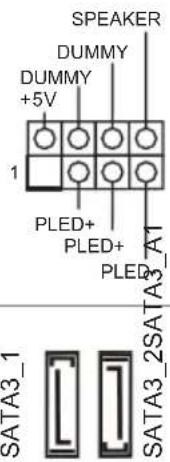

电源 LED 和扬声器接脚 (7 针 SPK_PLED1)
(见第 1 页，第 15 个)
串行 ATA3 接口
(SATA3_1:
见第 1 页，第 10 个）
(SATA3_2:
见第 1 页，第 9 个）
(SATA3_3:
见第 1 页，第 13 个）
(SATA3_4:
见第 1 页，第 14 个）
(SATA3_A1:
见第 1 页，第 11 个）
(SATA3_A2:
见第 1 页，第 12 个）
SATA3_1
这六个 SATA3 接口支持最高 6.0 Gb/s 数据传输速率的内部存储设备的 SATA 数据线。
* M2_2 和 SATA3_3 共享巷道。如果其中一个在使用，则其它将被禁用。
* 为最小化引导时间，请将 AMD SATA 端口 (SATA3_1\~4) 用于可引导设备。
USB 2.0 接脚
(9针 USB_1_2)
(见第 1 页，第 21 个)
(9针USB_3_4)
(见第 1 页，第 20 个)
USB 3.2 Gen1 接脚
(19针USB3_5_6)
(见第 1 页，第 8 个)
前面板音频接脚
(9针HD_AUDIO1)
(见第 1 页，第 24 个)
-
高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
-
如果您使用 AC'97 音频面板，请按照以下步骤将它安装到前面板音频接脚：
A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC97 音频面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的 “FrontMic”（前麦克风）选项卡，调整 “Recording Volume”（录音音量）。
机箱风扇接口
(4针 CHA_FAN1)
(见第 1 页，第 18 个)
(4针 CHA_FAN2)
(见第 1 页，第 17 个)
(4 针 CHA_FAN3)
(见第 1 页，第 25 个)
CPU 风扇接口
(4针CPU_FAN1)
(见第1页，第2个)
ATX 电源接口
(24 针 ATXPWR1)
(见第 1 页，第 7 个)
此主板提供 24 针 ATX 电源接口。要使用 20 针 ATX 电源，请沿针脚 1 和针脚 13 插接它。
ATX 12V 电源接口
(8针ATX12V1)
(见第 1 页，第 1 个)
此主板提供8针ATX 12V电源接口。要使用4针ATX电源，请沿针脚1和针脚5插接它。
串行端口接脚
(9针COM1)
(见第 1 页，第 22 个)
TPM 接脚
(17针TPMS1)
(见第 1 页，第 23 个)
RGB LED 接脚
(4-针 RGB_HEAD-
ER1)
(见第 1 页，第 6 个)
RGB LED 接脚用于连接 RGB LED 延长线，可让用户选择不同的 LED 灯光效果。
注意：RGB LED 线安装方向切勿错误，否则，线缆会损坏。
AMD 风扇 LED 接脚
(4针AMD_FAN_LED1)
(见第 1 页，第 5 个)
AMD 风扇 LED 接脚用于连接 AMD 散热器附带的 RGB LED 延长线。连接线缆可以让用户选择不同的 LED 灯光效果。
注意：风扇 LED 线安装方向切勿错误，否则，线缆会损坏。
电子信息产品污染控制标示
依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。
有毒有害物质或元素的名称及含量说明
若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。
| 部件名称\有害物质或元素 | ||||||
| 印刷电路板及电子组件 | X | O | O | O | O | O |
| 外部信号连接头及线材 | X | O | O | O | O | O |
O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。
备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。
1 簡介
感謝您購買華擎 X370 Pro4 主機板，本主機板經華擎嚴格品管製作，是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎對品質及耐用度的承諾。
由於主機板規格及 BIOS 軟體可能會更新，所以本手冊內容如有變更恕不另行通知。如本手冊有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。 華擎網站 http://www.asrock.com。
1.1 包装内容
- 華擎 X370 Pro4 主機板（ATX 尺寸）
- 華擎 X370 Pro4 快速安裝指南
- 華擎 X370 Pro4 支援光碟
- 1xI/O 面板外罩
- 2 x Serial ATA (SATA) 資料纜線（選用）
- 2 x 螺絲（適用於 M.2 插座）（選用）
1.2 規格
| 平台 | ·ATX尺寸 ·固態電容設計 |
| CPU | ·支援AMD Socket AM4 A系列APU (Bristol Ridge)和Ryzen CPU (Summit Ridge) ·Digi Power design ·9電源相位設計 ·支援95W風冷 |
| 晶片組 | ·AMD Promontory X370 |
| 記憶體 | ·雙通道DDR4記憶體技術 ·4 x DDR4 DIMM插槽 ·AMD Ryzen系列CPU支援DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 ECC與非ECC無緩衝記憶體 * ·AMD第7代A系列APU支援DDR4 2400/2133 ECC與非ECC無緩衝記憶體 * *如需更多資訊,請參閱華擎網站上的記憶體支援表。(http://www.asrock.com/) *關於DDR4 UDIMM最高頻率支援,請參閱第22頁。 ·最大系統記憶體容量:64GB ·15μ 特厚鍍金插槽 |
| 擴充插槽 | AMD Ryzen系列CPU ·2 x PCI Express 3.0 x16插槽(單x16(PCIE2);雙x16(PCIE2) /x4(PCIE4))* AMD第7代A系列APU ·2 x PCI Express 3.0 x16插槽(單x8(PCIE2);雙x8(PCIE2) /x2(PCIE4))* *支援NVMe SSD作為開機磁碟。 *若已佔用M2_1,將會停用PCIE4。 ·4 x PCI Express 2.0 x1插槽 ·支援AMD Quad CrossFireXTM及CrossFireXTM** **僅Ryzen系列CPU(Summit Ridge)支援此功能。 |
| 顯示卡 | 整合A系列APU的AMD RadeonTM R7/R5系列顯示卡DirectX 12、Pixel Shader 5.0最大共用記憶體2GB三個圖形輸出選項:D-Sub、DVI-D及HDMI支援三台顯示器支援最高可達4K x 2K(4096x2160)@24Hz/(3840x2160)@30Hz解析度的HDMI支援最高達1920x1200@60Hz解析度的DVI-D最高支援1920x1200@60Hz解析度的D-Sub支援使用HDMI連接埠(需相容於HDMI監視器)的Auto Lip Sync、Deep Color(12bpc)、xvYCC及HBR(高位元率音訊)支援含DVI-D及HDMI連接埠的HDCP支援透過DVI-D及HDMI連接埠的Full HD 1080p藍光(BD)播放 |
| 音訊 | 7.1 CH HD音訊含內容保護(Realtek ALC892音訊轉碼器)功能*若要設定7.1 CH HD音訊,必須使用HD前面板音訊模組,並透過音訊驅動程式啟用多聲道音訊功能。高階藍光音訊支援支援突波保護ELNA音響級電容 |
| LAN | PCIE x1 Gigabit LAN 10/100/1000 Mb/sRealtek RTL8111GR支援網路喚醒支援雷擊/靜電保護支援 LAN纜線偵測支援 Energy Efficient Ethernet 802.3az支援 PXE |
| 後面板I/O | 1x PS/2滑鼠/鍵盤連接埠1xD-Sub連接埠1xDVI-D連接埠1x HDMI連接埠2x USB 2.0連接埠(支援靜電保護)1x USB 3.2 Gen1 Type-C連接埠(支援靜電保護)5x USB 3.2 Gen1連接埠(支援靜電保護) |
- 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）
- HD 音訊插孔：線路輸入／前置喇叭／麥克風
儲存裝置
- 提供 4 x SATA3 6.0 Gb/s 接頭，支援 RAID（RAID 0、RAID 1、與 RAID 10）、NCQ、AHCI 及熱插拔 *
- ASMedia ASM1061 的 2 組 SATA3 6.0 Gb/s 支援 NCQ、AHCI 及熱插拔
* M2_2 及 SATA3_3 共用通道。如果任一個正在使用中，其他將會停用。
- 1 x Ultra M.2 插座（M2_1），支援 2242/2260/2280 M.2 PCI Express 模組（最高可達 Gen3 x4 （32 Gb/s））類型（配備 Ryzen CPU）或 Gen3 x2 （16 Gb/s）（配備 A 系列 APU）**
**若已佔用 M2_1，將會停用 PCIE4。
**支援NVMe SSD作為開機磁碟
**支持華擎 U.2 套件
- 1 x M.2 插座（M2_2），支援 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 模組
接頭
- 1 x COM 連接埠排針
- 1xTPM排針
- 1x電源LED及喇叭排針
- 1 x RGB LED 排針
* 最高支援 12V/3A，36W LED 條燈
- 1 x AMD 風扇 LED 排針
- 1 x CPU 風扇接頭 (4-pin)
* CPU 風扇接頭支援最高 1A（12W）風扇功率的 CPU 風扇。
- 3 x 機殼風扇接頭（4-pin）（智慧型風扇速度控制）
* 如果 3-pin 或 4-pin 風扇使用中，可自動偵測 CHA_FAN2 和 CHA_FAN3。
- 1 x 24 pin ATX 電源接頭
- 1 x 8 pin 12V 電源接頭
- 1x前面板音訊接頭
- 2 x USB 2.0 排針（支援 4 個 USB 2.0 連接埠）（支援靜電保護）
- 1 x USB 3.2 Gen1 排針（支援 2 個 USB 3.2 Gen1 連接埠）（支援靜電保護）
BIOS 功能
*如需產品詳細資訊，請上我們的網站：http://www.asrock.com
請務必理解，超頻可能產生某種程度的風險，其中包括調整BIOS中的設定、採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的可能損害概不負責。
1.3 跳線設定
圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當3-pin跳線的跳線蓋套在pin1及pin2時，這兩個針腳皆為「短路」。
Short
Open
清除 CMOS 跳線
(CLRMOS1)
(請參閱第1頁，編號19)
清除 CMOS預設
您可利用 CLRMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使用跳線帽讓 CLRMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。
若您清除 CMOS，可能會偵測到機殼開啟。請調整 BIOS 選項「清除狀態」，清除先前機殼防護狀態的紀錄。
1.4 板載排針及接頭
板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上，將造成主機板永久性的受損。
系統面板排針
(9-pin PANEL1)
(請參閱第1頁，編號16)
PWRBTN（電源開關）：
連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。
RESET （重設牌關）：
連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開關即可重新啟動電腦。
PLED （系統電源 LED）：
連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入 S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機（S5）時，LED 會熄滅。
HDLED（硬碟活動 LED）：
連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。
各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源LED、硬碟活動LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈線及針腳指派皆正確相符。

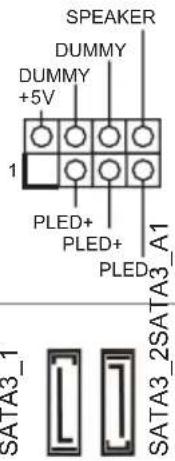

| 電源LED及喇叭排針(7-pin SPK_PLED1)(請參閱第1頁,編號15) |  | 請將機殼電源LED及機殼喇叭連接至此排針。 |
| Serial ATA3 接頭(SATA3_1:請參閱第1頁,編號10)(SATA3_2:請參閱第1頁,編號9)(SATA3_3:請參閱第1頁,編號13)(SATA3_4:請參閱第1頁,編號14)(SATA3_A1:請參閱第1頁,編號11)(SATA3_A2:請參閱第1頁,編號12) |   | 這六組 SATA3 接頭皆支援內部儲存裝置的 SATA資料纜線,最高可達 6.0 Gb/s 資料傳輸率。* M2_2 及 SATA3_3 共用通道。如果任一個正在使用中,其他將會停用。* 若要達到最短的開機時間,請將 AMD SATA 連接埠(SATA3_1~4)作為開機裝置使用。 |
| USB 2.0 排針(9-pin USB_1_2)(請參閱第1頁,編號21)(9-pin USB_3_4)(請參閱第1頁,編號20) |  | 本主機板上含有兩組排針。各 USB 2.0 排針皆可支援兩個連接埠。 |
| USB 3.2 Gen1 排針(19-pin USB3_5_6)(請參閱第1頁,編號8) |  | 此主機板上有一個排針。各 USB 3.2 Gen1 排針皆可支援兩個連接埠。 |
前面板音訊排針
(9-pin HD_AUDIO1)
(請參閱第1頁，編號24)
-
高解析度音訊支援智慧型音效介面偵測（Jack Sensing），但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
-
若您使用 AC97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地（GND）連接至接地（GND）。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC97 音訊面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄音音量」。
機殼風扇接頭
(4-pin CHA_FAN1)
(請參閱第1頁，編號18)
(4-pin CHA_FAN2)
(請參閱第1頁，編號17)
(4-pin CHA_FAN3)
(請參閱第1頁，編號25)
CPU 風扇接頭
(4-pin CPU_FAN1)
(請參閱第1頁，編號2)
CPU 風扇（靜音風扇）
接頭。若您計畫連接
3-Pin CPU 風扇，請接至 Pin 1-3。
ATX 電源接頭
(24-pin ATXPWR1)
(請參閱第1頁，編號7)
本主機板配備一組 24-
pin ATX 電源接頭。若
要使用 20-pin ATX 電源
供應器，請插入 Pin 1
及 Pin 13。
| ATX 12V 電源接頭(8-pin ATX12V1)(請參閱第1頁,編號1) |  | 本主機板配備一組8-pin ATX 12V 電源接頭。若要使用4-pin ATX 電源供應器,請插入 Pin 1 及 Pin 5。 |
| 序列連接埠排針(9-pin COM1)(請參閱第1頁,編號22) |  | 此COM1 排針支援序列連接埠模組。 |
| TPM 排針(17-pin TPMS1)(請參閱第1頁,編號23) |  | 此接頭支援信賴平台模組(TPM)系統,可確保儲存金鑰、數位憑證、密碼及資料的安全。TPM 系統也能強化網路安全、保護數位身分並確定平台完整性。 |
| RGB LED 排針(4-pin RGB_HEADER1)(請參閱第1頁,編號6) |  | RGB LED 排針用於連接RGB LED 延長線,可供使用者選擇各種LED照明效果。警告:切勿以錯誤方向安裝 RGB LED 繽線,否則纜線可能損壞。 |
| AMD FAN LED 排針(4-pin AMD_FAN_LED1)(請參閱第1頁,編號5) |  | AMD FAN LED 排針用於連接AMD 散熱器隨附的RGB LED 延長線。纜線連接允許使用者選擇各種LED照明效果。警告:切勿以錯誤方向安裝FAN LED纜線,否則纜線可能損壞。 |
