Type de produit	Jumelles binoculaires
Marque	Leica
Modèle	Ultravid 10x50 HD-Plus
Grossissement	10x
Diamètre de l'objectif	50 mm
Pupille de sortie	5 mm
Indice crépusculaire	22,36
Luminosité géométrique	25
Champ visuel	115 m à 1000 m (6,6°)
Mise au point minimale	3,35 m
Distance pupille de sortie	14,6 mm
Distance interpupillaire	58-74 mm
Type de prisme	En toit
Revêtement anti-reflet	HDC™ sur lentilles, HLS™ et P40 sur prismes
Compensation dioptrique	±4 dioptries
Étanchéité	5 m (0,5 bar)
Remplissage gazeux	Azote
Matériau du boîtier	Magnésium avec axe en titane
Dimensions (L x H x l)	125 x 70 x 178 mm
Poids	1010 g
Température d'utilisation	-25°C à +55°C
Température de stockage	-40°C à +85°C
Accessoires fournis	Courroie de port, sac, couvercles d'oculaire et d'objectif, notice, carte de garantie
Adaptateur trépied (option)	Réf. 42220
Entretien	Nettoyage avec chiffon doux, rinçage à l'eau douce après usage en eau salée
Sécurité	Ne jamais observer le soleil – risque de lésions oculaires

FOIRE AUX QUESTIONS - Ultravid 10x50 HD-Plus LEICA

Comment régler la compensation dioptrique sur les jumelles Leica Ultravid 10x50 HD-Plus ?

Pour régler la compensation dioptrique, retirez d'abord la bague dioptrique (3) en la tirant vers le haut. La bague de mise au point centrale contrôle alors l'optique gauche, et la bague dioptrique contrôle l'optique droite. Mettez au point un œil, puis l'autre, puis appuyez sur la bague dioptrique pour verrouiller le réglage. La valeur apparaît sur l'échelle.

Puis-je utiliser les jumelles avec des lunettes de vue ?

Oui. Pour une observation avec lunettes, rétractez les œilletons en position basse (position b). Cela permet de placer les yeux plus près des oculaires et de bénéficier de tout le champ visuel.

Comment nettoyer les lentilles des jumelles ?

Enlevez d'abord les grosses particules avec un pinceau ou en soufflant. Pour les traces digitales, embuez légèrement la lentille et essuyez avec un chiffon doux en coton. Évitez toute pression forte. Pour un nettoyage en profondeur, les œilletons peuvent être retirés.

Les jumelles sont-elles étanches ?

Oui, elles sont étanches jusqu'à 5 mètres de profondeur (0,5 bar) et remplies d'azote pour éviter la buée interne. Après une exposition à l'eau salée, rincez à l'eau douce.

Comment fixer la courroie de port ?

Passez la courroie dans les œillets prévus sur les jumelles. Le couvercle de protection des oculaires peut également être fixé sur la courroie lors de l'installation.

Que faire si l'image n'est pas parfaitement ronde ?

Vérifiez d'abord l'écartement interpupillaire : ajustez les deux tubes jusqu'à obtenir un champ circulaire unique. Assurez-vous aussi que vos yeux sont bien alignés avec les pupilles de sortie et que les œilletons sont en position correcte (avec ou sans lunettes).

Comment utiliser les jumelles avec un trépied ?

Utilisez l'adaptateur de trépied Leica (réf. 42220) avec filetage 1/4 pouce. Fixez l'adaptateur sur la jumelle, puis vissez-le sur le trépied.

Où puis-je acheter des pièces de rechange comme les œilletons ou la courroie ?

Contactez le service clientèle Leica ou un représentant national. Les adresses figurent sur la carte de garantie.

Les jumelles sont-elles garanties ?

Oui, une carte de garantie est fournie avec le produit. Pour les conditions exactes, consultez la carte ou le site Leica.

Quelle est la température d'utilisation recommandée ?

Les jumelles fonctionnent de -25°C à +55°C et peuvent être stockées de -40°C à +85°C.

MODE D'EMPLOI Ultravid 10x50 HD-Plus LEICA

Notice d'utilisation

Gebruiksaanwijzing

Istruzioni

Instrucciones

Le nom Leica est dans le monde entier synonyme du summum de qualité optique, de mécanique de haute précision extrêmement fiable et de longévité légendaire.

Nous vous souhaitons beaucoup de plaisir et une grande réussite avec vos nouvelles jumelles Leica Ultravid

De manière à utiliser correctement ce nouvel instrument, nous vous recommandons dans un premier temps de lire la présente notice d'utilisation.

Produit livré

• Jumelles
• Courroie de port
• Sac "toujours prêt"
• Couvercle de protection d'oculaire
• 2 couvercles de protection d'objectif (uniquement modèles BR)
• Notice d'utilisation
• Carte de Garantie
• Certificat de contrôle

Désignation des éléments

1. OEilletons

Position a: déployés pour une observation sans lunettes de vue

Position b: rétractés pour une observation avec lunettes de vue

1. Œillets pour la courroie
2. Bague de réglage dioptrique à verrouillage
3. Molette de mise au point centrale
4. Axe articulé pour le réglage de la distance interpupillaire

Table de matières

Avant-propos 25

Produit livré....25

Désignation des éléments....25

Possibilités d'application....27

Attache de la courroie et de couvercle de protection d'oculaire....27

Montage du couvercles de protection d'objectif 27

Réglage des œilletons / Utilisation avec et sans lunettes ......28

Réglage de la distance interpupillaire....29

Mise au point / Compensation dioptrique 30

Pièces de rechange....32

Caractéristiques techniques ....34-35

Leica sur Internet et Leica Académie....36

Service-Info Leica....36

Service clientèle Leica 36

Avertissements

• Ne jamais observer le soleil ou d'autres sources lumineuses vives avec les jumelles, en raison du risque de lésions oculaires!
• Ne jamais regarder dans les jumelles en marchant! Vous ne pourriez pas voir les obstacles!

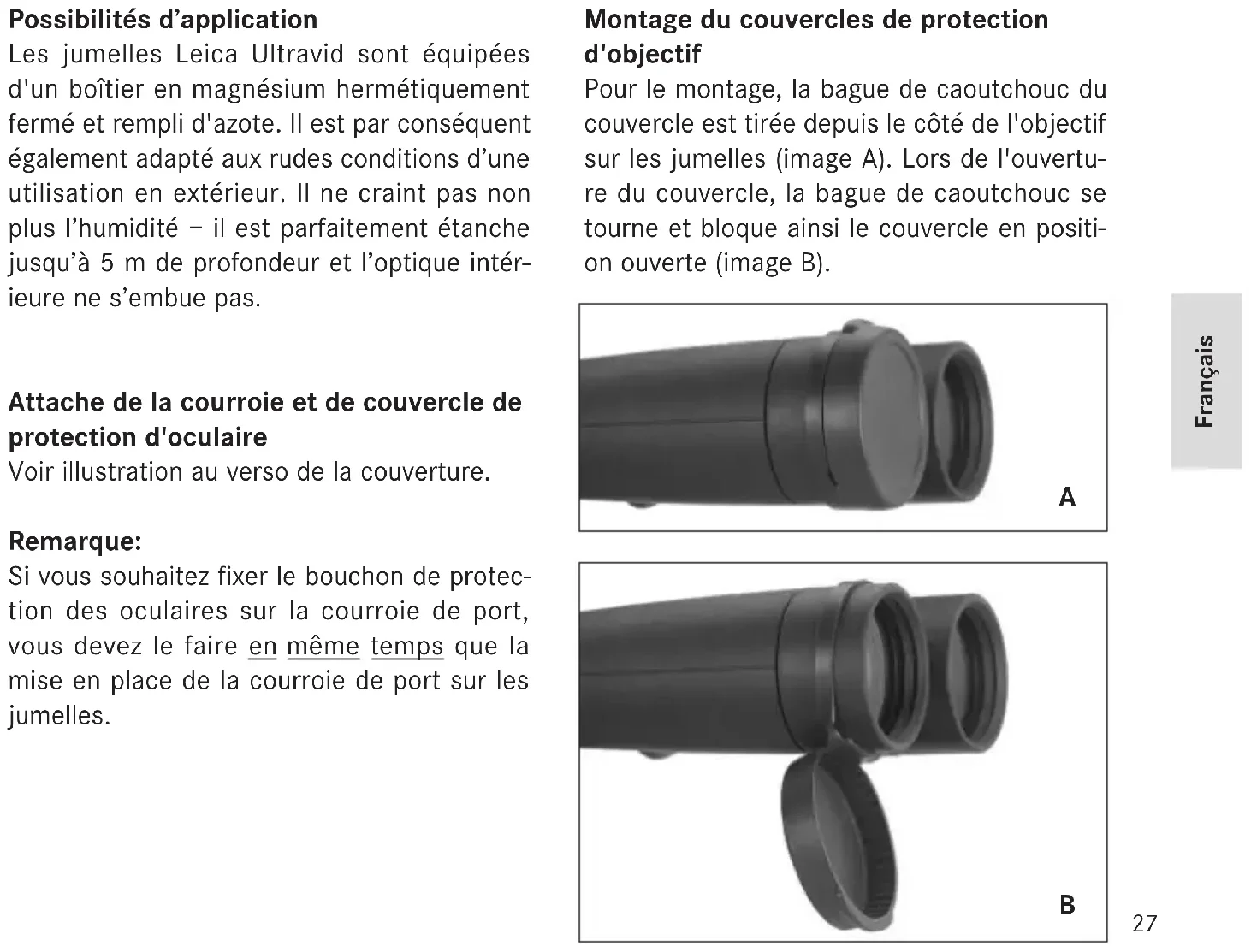

Possibilités d'application

Les jumelles Leica Ultravid sont équipées d'un boîtier en magnésium hermétiquement fermé et rempli d'azote. Il est par conséquent également adapté aux rudes conditions d'une utilisation en extérieur. Il ne craint pas non plus l'humidité – il est parfaitement étanche jusqu'à 5 m de profondeur et l'optique intérieure ne s'embue pas.

Attache de la courroie et de couvercle de protection d'oculaire

Voir illustration au verso de la couverture.

Remarque:

Si vous souhaitez fixer le bouchon de protection des oculaires sur la courroie de port, vous devez le faire en même temps que la mise en place de la courroie de port sur les jumelles.

Montage du couvercles de protection d'objectif

Pour le montage, la bague de caoutchouc du couvercle est tirée depuis le côté de l'objectif sur les jumelles (image A). Lors de l'ouverture du couvercle, la bague de caoutchouc se tourne et bloque ainsi le couvercle en position ouverte (image B).

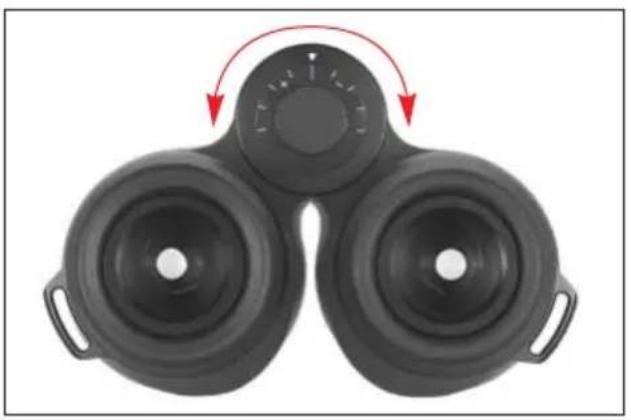

Réglage des œilletons / Utilisation avec et sans lunettes

Les œilletons (1) se règlent aisément par rotation et s'encliquètent fixement dans la position souhaitée. Il est également possible de les retirer totalement afin de procéder à un nettoyage minutieux.

Ils doivent demeurer en position rétractée pour une observation avec lunettes de vue (image A) et être déployés par rotation dans le sens inverse des aiguilles d'une montre pour une observation sans lunettes de vue. Deux positions sont disponibles en vue d'une adaptation optimale (images B, C).

Si les oculaires sont fortement encrassés, nous vous recommandons de retirer les œilletons afin de procéder à un nettoyage (image D). Lorsqu'ils sont en position déloyée, il suffit simplement de les retirer.

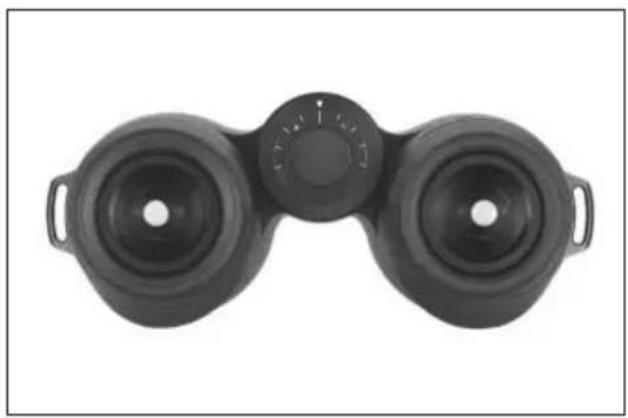

Réglage de la distance interpupillaire

L'écartement pupillaire individuel est à régler en écartant ou en rapprochant les deux tubes autour de l'axe d'articulation (5). Les champs de vision à droite et à gauche doivent se confondre en une image circulaire unique.

Mise au point / compensation dioptrique

La mise au point des jumelles Leica Ultravid sur des objets situés à des distances différentes s'effectue à l'aide de la bague de mise au point centrale (4).

Pour la compensation d'une amétropie individuelle pour une observation sans lunettes, vous pouvez utiliser la bague dioptrique (3), qui est normalement verrouillée (image A). Pour séparer les deux bagues, vous devez retirer la bague dioptrique (image B). La bague de mise au point centrale règle alors seulement la netteté du système optique gauche et la bague dioptrique, celle du système droite.

Vous pouvez donc mettre au point l'un des tubes sur un objet à l'aide de la bague correspondante. Ensuite, vous pouvez procéder de même avec le deuxième tube pour une mise au point optimale. L'ordre est sans importance. Une pression sur la bague dioptrique met le réglage en mémoire. Vous pouvez aisément lire la valeur réglée sur l'échelle précise.

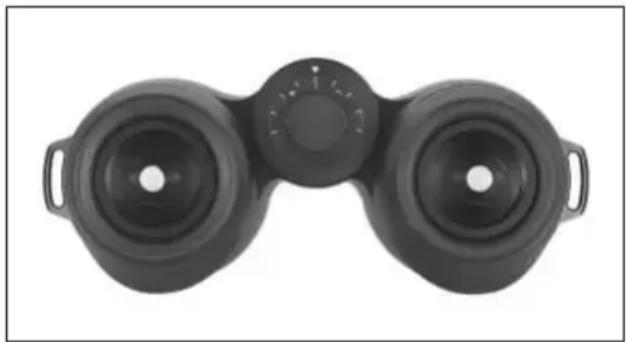

Remarques:

• Vous pouvez faire tourner librement la bague dioptrique, ce qui signifie qu'elle peut pivoter, par inadvertance, de plus de 360 par rapport à la bague de mise au point centrale. Selon le réglage précédent de cette dernière, cela peut considérablement limiter la course de mise au point de l'ensemble du système. Veillez donc toujours à n'appliquer à la bague dioptrique que la rotation nécessaire au réglage de la compensation.
• Lors du réglage individuel de l'optique de gauche ou de droite il est conseillé de toujours fermer l'oeil placé derrière l'autre oculaire ou tout simplement d'occulter le tube correspondant avec la paume de la main.

Le réglage personnel établi par l'utilisateur reste réglé aussi longtemps que les deux moitiés du bouton moleté sont couplées. Il suffit donc d'effecteur une seule fois le réglage.

Si plusieurs personnes utilisent la même jumelle et modifient le réglage initial, il pourra toujours être à nouveau réglé en quelques secondes si les utilisateurs se mémorisent leur réglage personnel sur l'échelle de graduation.

A la lecture de l'échelle, la valeur entre deux traits gradués correspond à env. 1 dioptrie de différence d'acuité visuelle entre l'œil gauche et l'œil droit.

Entretien/Nettoyage

Vous ne devez pas soumettre les jumelles Leica Ultravid à un entretien particulier. De grosses particules de saletés, comme p. ex. des grains de sable, doivent être enlevés au moyen d'un pinceau ou en soufflant dessus. Des empreintes digitales ou autres sur l'objectif ou les lentilles des oculaires, s'enlèvent en embuant prudemment la surface du verre débarrassée de toute poussière, et en essuyant avec un chiffon doux en coton. Si la jumelle est fortement salie, spécialement au niveau des oeillères coulissantes, le nettoyage de la jumelle peut être effectué en la tentant sous le jet d'eau du robinet. Si la jumelle a reçu de l'eau salée, il suffit de la rincer à l'eau douce du robinet. Des taches d'eau sur les lentilles de l'objectif et oculaire peuvent simplement être enlevées avec un chiffon humecté d'eau.

Pour éviter que de l'eau entre dans la mécanique, il faut que les deux moitiés de la molette centrale soient couplées.

Attention!

Veillez à ne pas exercer de pression importante sur la surface de la lentille lors de son nettoyage, même si elle est très sale. Bien que la couche anti-reflet soit résistante aux rayures, elle peut être endommagée par le sable ou les cristaux de sel.

Accessoires N° de code

Adaptateur de trépied avec filetage 1/4" . .42220

Courroie de port étanche, orange ...42163

Pièces de rechange

Si vous avez besoin de pièces de rechange pour vos jumelles, par exemple, œilletons, couvercles ou courroies de port, contactez notre service clientèle ou votre représentant national Leica. Les adresses figurent sur la Carte de Garantie.

Que faire, quand...

Probléme Cause Solution / Explication

• Aucune des images a) L'ecartement pupillaire a) Simplement corriger d'observation n'est de la jumelle n'est pas l'écartement pupillaire parfaite ment ronde. bien adapté à l'écartement augmentant ou en diminiant oculaire. l'écartement axial des deux tubes de la jumelle.
  b) La pupille de l'obser- b) Corriger la position de la vateur n'est pas en tête, des jeux ou de la coïncidence avec la jumelle. pupille de sortie de la jumelle.
  c) Le positionnement de l'œillières ne correspond pas à l'utilisation avec ou sans lunettes.
  c) Corriger la position des œillières: pour les porteurs de lunettes il faut faire tour- ner les œillières en position basse et lors de l'observa- tion sans lunettes, il suffit de tourner les len position haute.
• Buée / humidité dans la fenêtre de l'echelle de graduation.
• Lors du nettoyage de la jumelle sous le robinet, les deux moitiés du bouton moleté combiné n'étaient pas correctement couplées.
• Découpler les deux moités du bouton moleté-combiné et laisser sécher. Il n'y a aucun danger de détérioration.

Caractéristiques LEICA ULTRAVID LEICA ULTRAVID LEICA ULTRAVID LEICA ULTRAVID techniques 8x32BR 10x32BR 7x42BR 8x42BR/BL

Grossisement 8x 10x 7x 8x
Diamètre de l'objectif 32mm 32mm 42mm 42mm
Pupille de sortie	4mm	3,2mm	6mm	5,25mm
Indice crépusculaire	16	17,9	17,15	18,33
Luminosité géométrique	16	10,24	36	27,56
Champ visuell	135m/1000m7,7° 6,8°	120m/1000m8° 7,4°	140m/1000m	130m/1000m
Limite de réglage rapproché(à 0 dioptrie)	env. 2,20m	env. 2,10m	env. 3,30m	env. 3,10m
Distance longitudinale de lapupille de sortie	13,3mm	13,5mm	17mm	15,9mm
Distance interpupillaire	56-74mm
Type de prisme En toit
Couche anti-reflet
sur les lentilles	High Durable Coating (HDCTM)
sur les prismes	High Lux System (HLSTM) et couche de correction de phase P40
Compensation dioptrique	±4 Dioptr.
Température de service	-25° to +55°
Température de stockage	-40° to +85°
Etanchéité à l'eau	0,5 bar (env. 5m de profondeur)
Matériau du boîtier Boîtier en magnésium avec axe d'articulation en titane
Dimensions (L1× H2× L1)	117x55x119 mm	117x55x119 mm	121x67x142 mm	121x67x142 mm (BR)121x63x141mm (BL)
Poids	env. 560 g	env. 595 g	env. 765 g	env. 790g/710g (BR/BL)

^1 Pour une distance interpupillaire de 65mm

^2 Avec œilletons rétractés

Caractéristiques LEICA ULTRAVID LEICA ULTRAVID LEICA ULTRAVID LEICA ULTRAVID techniques 10x42BR/BL 8x50BR 10x50BR 12x50BR

Grossisement 1	0	x	8	x
Diamètre de l'objectif	42 mm	50 mm	50 mm	50 mm
Pupille de sortie	4,2 mm	6,25 mm	5 mm	4,2 mm
Indice crépusculaire	20,5	20	22,36	24,5
Luminosité géométrique	17,64	39,06	25	17,64
Champ visuell	110 m/ 1000 m6,3° (grand-angle)	115 m/ 1000 m6,6°	115 m/ 1000 m6,6° (grand-angle)	100 m/ 1000 m5,7° (grand-angle)
Limite de réglage rapproché(à 0 dioptrie)	env. 2,95 m	env. 3,60 m	env. 3,35 m	env. 3,25 m
Distance longitudinale de lapupille de sortie	15,8 mm	18,1 mm	14,6 mm	13,2 mm
Distance interpupillaire	56-74 mm	58-74 mm	58-74 mm	58-74 mm
Type de prisme			En toit
Couche anti-reflet
sur les lentilles		High Durable Coating (HDCTM)
sur les prismes		High Lux System (HLSTM) et couche de correction de phase P40
Compensation dioptrique		±4 Dioptr.
Température de service		-25° to +55°
Température de stockage		-40° to +85°
Etanchéité à l'eau		0,5 bar (env. 5m de profondeur)
Matériau du boîtier		Boîtier en magnésium avec axe d'articulation en titane
Dimensions (L1 x H2 x L1)	121x67x147 mm (BR)121x63x146mm (BL)	125x70x183 mm	125x70x178 mm	125x70x183 mm
Poids	env. 765g/695g (BR/BL)	env. 1010g env. 1010g env. 1050g

^1 Pour une distance interpupillaire de 65mm
^2 Avec oeilletons rétractés

Leica sur Internet et Leica Akademie

De plus amples informations sur nos produits, nos nouveautés, nos manifestations, les séminaires de Leica Akademie et au sujet de la société Leica vous sont fournies sur notre page d'accueil Web:

http://www.leica-camera.com

Service d'information Leica

Le service Informations Leica répondra volontiers par écrit, par téléphone, fax ou e-mail à vos questions d'ordre technique se rapportant à la gamme de produits Leica :

Leica Camera AG

Pour l'entretien de votre équipement Leica et en cas d'endommagement, le Customer Service de Leica Camera AG ou celui d'une des représentations nationales Leica (liste d'adresses sur la carte de garantie) se tiennent à votre disposition. Veuillez consultez votre Centre-Conseil Leica.

Leica Camera AG

Customer-Service
