Ultravid 10x50 HD-Plus - Binoculares LEICA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Prismáticos binoculares
Marca	Leica
Modelo	Ultravid 10x50 HD-Plus
Aumento	10x
Diámetro del objetivo	50 mm
Pupila de salida	5 mm
Índice crepuscular	22,36
Luminosidad geométrica	25
Campo visual	115 m a 1000 m (6,6°)
Enfoque mínimo	3,35 m
Distancia pupila de salida	14,6 mm
Distancia interpupilar	58-74 mm
Tipo de prisma	En techo
Revestimiento antirreflectante	HDC™ en lentes, HLS™ y P40 en prismas
Compensación dióptrica	±4 dioptrías
Impermeabilidad	5 m (0,5 bar)
Relleno de gas	Nitrógeno
Material del cuerpo	Magnesio con eje de titanio
Dimensiones (L x A x An)	125 x 70 x 178 mm
Peso	1010 g
Temperatura de uso	-25°C a +55°C
Temperatura de almacenamiento	-40°C a +85°C
Accesorios incluidos	Correa de transporte, bolsa, tapas de ocular y objetivo, manual, tarjeta de garantía
Adaptador de trípode (opcional)	Ref. 42220
Mantenimiento	Limpieza con paño suave, enjuague con agua dulce después de uso en agua salada
Seguridad	Nunca observar el sol – riesgo de lesiones oculares

Preguntas frecuentes - Ultravid 10x50 HD-Plus LEICA

¿Cómo ajustar la compensación dióptrica en los prismáticos Leica Ultravid 10x50 HD-Plus?

Para ajustar la compensación dióptrica, primero retire el anillo dióptrico (3) tirando hacia arriba. El anillo de enfoque central controla entonces la óptica izquierda, y el anillo dióptrico controla la óptica derecha. Enfoque un ojo, luego el otro, luego presione el anillo dióptrico para bloquear el ajuste. El valor aparece en la escala.

¿Puedo usar los prismáticos con gafas graduadas?

Sí. Para observar con gafas, retraiga las caperuzas oculares a la posición baja (posición b). Esto permite colocar los ojos más cerca de los oculares y disfrutar de todo el campo visual.

¿Cómo limpiar las lentes de los prismáticos?

Primero retire las partículas grandes con un cepillo o soplando. Para huellas dactilares, empañe ligeramente la lente y limpie con un paño suave de algodón. Evite presiones fuertes. Para una limpieza profunda, las caperuzas oculares pueden retirarse.

¿Son impermeables los prismáticos?

Sí, son impermeables hasta 5 metros de profundidad (0,5 bar) y están llenos de nitrógeno para evitar el empañamiento interno. Después de la exposición al agua salada, enjuague con agua dulce.

¿Cómo fijar la correa de transporte?

Pase la correa por las anillas previstas en los prismáticos. La tapa de protección de los oculares también puede fijarse a la correa durante la instalación.

¿Qué hacer si la imagen no es perfectamente circular?

Primero verifique la distancia interpupilar: ajuste los dos tubos hasta obtener un campo circular único. Asegúrese también de que sus ojos estén bien alineados con las pupilas de salida y que las caperuzas oculares estén en la posición correcta (con o sin gafas).

¿Cómo usar los prismáticos con un trípode?

Utilice el adaptador de trípode Leica (ref. 42220) con rosca de 1/4 de pulgada. Fije el adaptador al prismático, luego atorníllelo al trípode.

¿Dónde puedo comprar piezas de repuesto como las caperuzas oculares o la correa?

Contacte al servicio al cliente de Leica o a un representante nacional. Las direcciones aparecen en la tarjeta de garantía.

¿Tienen garantía los prismáticos?

Sí, se incluye una tarjeta de garantía con el producto. Para las condiciones exactas, consulte la tarjeta o el sitio web de Leica.

¿Cuál es la temperatura de uso recomendada?

Los prismáticos funcionan de -25°C a +55°C y pueden almacenarse de -40°C a +85°C.

MANUAL DE USUARIO Ultravid 10x50 HD-Plus LEICA

El nombre de Leica garantiza en todo el mundo la mayor calidad óptica y una mecánica de precisión de gran fiabilidad y larga duración.

Deseamos que disfruten y tengan mucho éxito con su nuevo prismático Leica Ultravid.

Le recomendamos la lectura detenida de estas instrucciones para que pueda utilizarlos correctamente.

Volumen de suministro

• Prismàtico
• Correa de transporte
• Estuche de pronto uso
• Tapa protectora del ocular
• 2 tapas protectoras de objetivo (sólo para modelos BR)
• Instrucciones
• Tarjeta de garantía
• Certificado de comprobación

Denominación de los componentes

1. Anteojeras para ocular
   Posición a: desenroscada para la observación sin gafas
   Posición b: enroscada para la observación con gafas
2. Corchetes para correas portadoras
3. Anillo de dioptrías enclavable
4. Anillo de enfoque central
5. Eje de articulación para el ajuste de las distancia del ojo

Índice

Prólogo 61

Volumen de suministro 61

Denominación de los componentes....61

Posibilidades de aplicación....63

Colocación de la correa y de la tapa protectora del ocular 63

Montaje de las tapas protectoras de objetivo 63

Ajuste de las anteojeras / Uso con y sin gafas....64

Ajuste de la distancia del ojo 65

Ajuste del enfoque / Compensación de dioptrías....66

Datos de la escala....67

Cuidado/Limpieza....68

Accesorios....68

Piezas de recambio 68

Qué hacer si....69

Datos técnicos....70-71

Leica en Internet y Leica Akademie ....72

Servicio de información Leica 72

Servicio postventa Leica 72

Indicaciones de seguridad

• No mirar jamás con los prismáticos en dirección al sol u otras fuentes luminosas! Se pueden producir lesiones oculares!
• No mirar a través de los prismáticos mientras anda! Podría no ver algunos obstáculos!

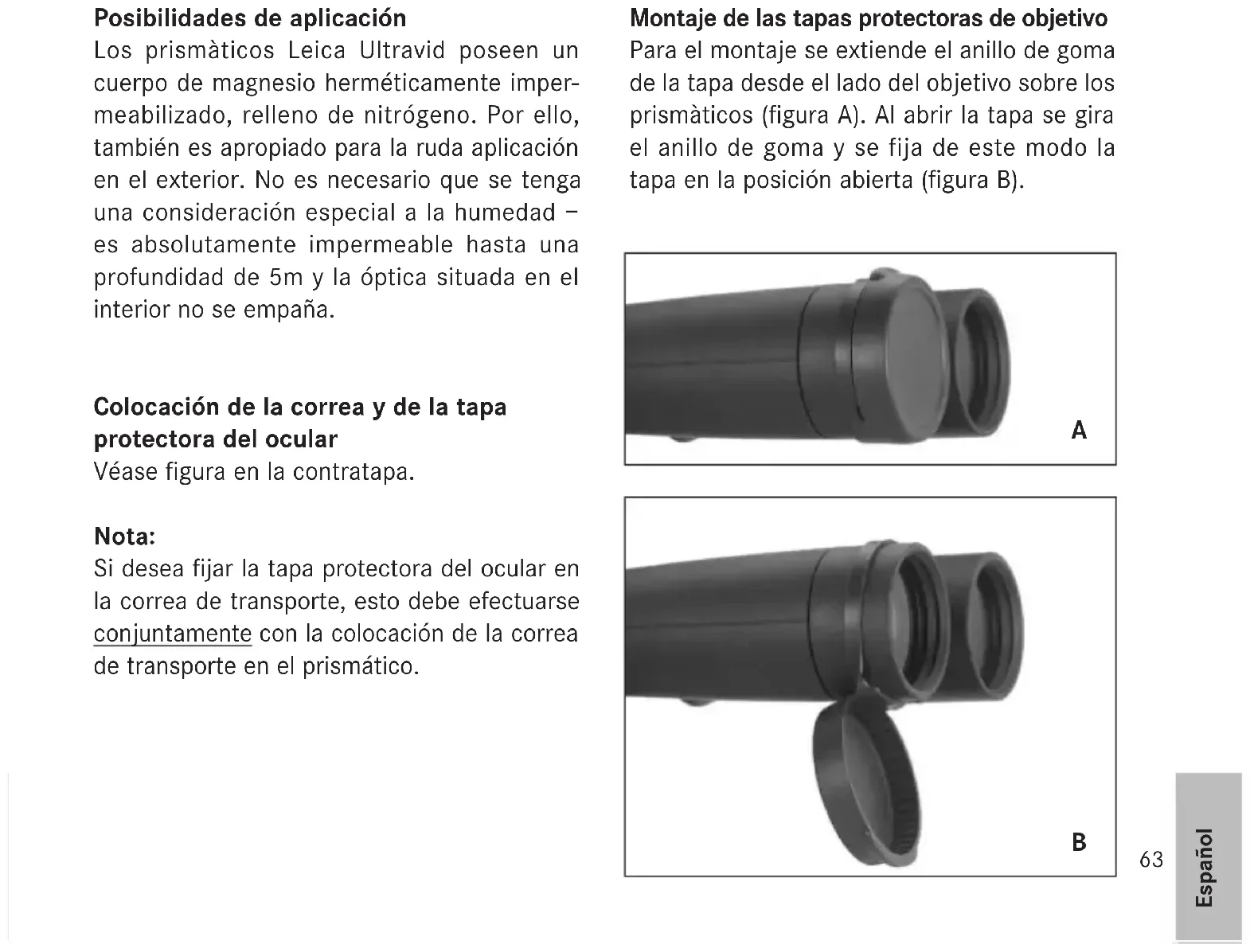

Posibilidades de aplicación

Los prismáticos Leica Ultravid poseen un cuerpo de magnesio herméticamente impermeabilizado, relleno de nitrógeno. Por ello, también es apropiado para la ruda aplicación en el exterior. No es necesario que se tenga una consideración especial a la humedad – es absolutamente impermeable hasta una profundidad de 5m y la óptica situada en el interior no se empañía.

Colocación de la correa y de la tapa protectora del ocular

Véase figura en la contratapa.

Nota:

Si desea fijar la tapa protectora del ocular en la correa de transporte, esto debe efectuarse conjuntamente con la colocación de la correa de transporte en el prismático.

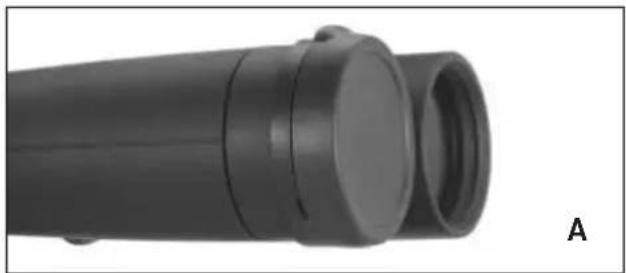

Montaje de las tapas protectoras de objetivo

Para el montaje se extiende el anillo de goma de la tapa desde el lado del objetivo sobre los prismàticos (figura A). Al abrir la tapa se gira el anillo de goma y se fija de este modo la tapa en la posición abierta (figura B).

Ajuste de las anteojeras / Uso con y sin gafas

Las anteojeras oculares (1) se pueden ajustar simplemente girándolas y encastrándolas de forma segura en las posiciones seleccionadas. Para efectuar una limpieza a fondo se pueden retirar por completo.

Para la observación con gafas (figura A) permanecerán en la posición totalmente enroscada. Para la observación sin gafas se desenroscan mediante un giro en el sentido contrario al de las agujas del reloj. Hay disponibles dos posiciones para una adaptación óptima (figuras B, C).

Si los oculares están muy sucios, se recomienda retirar las anteojeras para la limpieza (figura D). Para hacer esto, simplemente se llevan a cabo cuando están en la posición totalmente desenroscada.

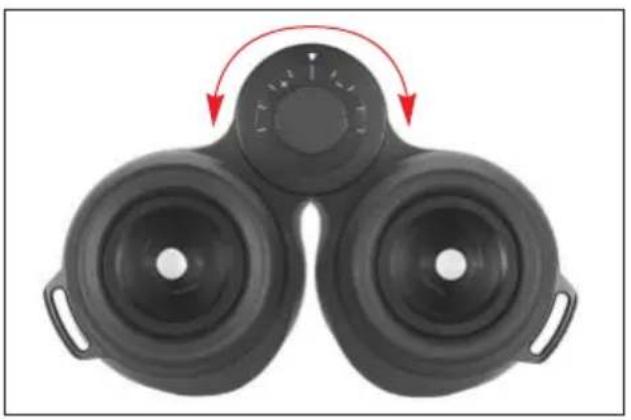

Ajuste de la distancia del ojo

La distancia interocular individual se ajusta doblando los prismáticos en torno al eje articulado (7). El campo visual derecho e izquierdo tienen que fundirse en una imagen circular.

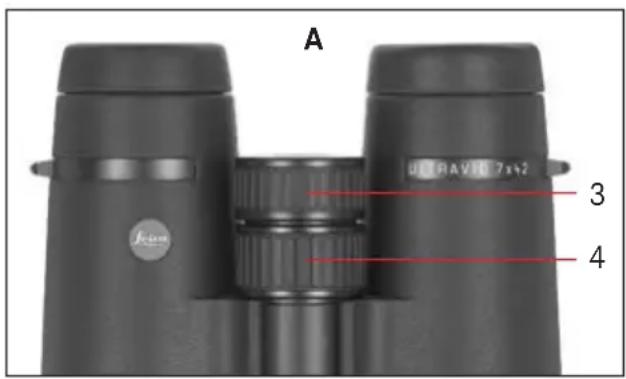

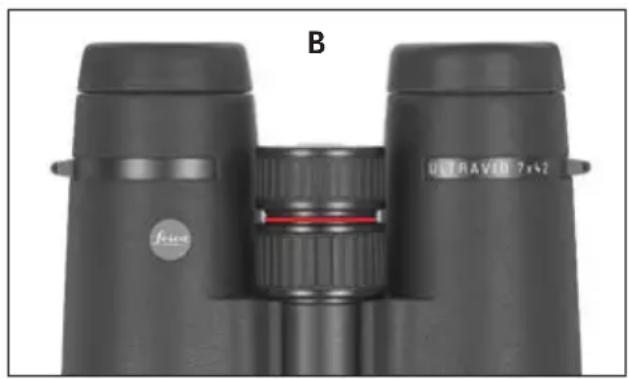

Compensación de dioptrías

El ajuste de la nitidez a objetos alejados que se encuentran a distancias distintas se efectúa en los prismáticos Leica Ultravid con el anillo de enfoque central (4).

Para ajustar los defectos de visibilidad individual para la observación sin gafas sirve el anillo de graduación dióptrica (3), el cual se encuentra normalmente bloqueado (figura A). Para desacoplar ambos anillos se extrae el anillo de graduación dióptrica (figura B). El anillo de enfoque central sólo modifica la nitidez del sistema óptico izquierdo, el anillo de graduación dióptrica solamente el del derecho.

Con uno de los dos anillos se ajusta nítida mente entonces el tubo respectivo en relación a un objeto. A continuación se ajusta en el otro anillo el segundo tubo a la nitidez óptima. El orden se puede elegir de forma arbitraria. Presionando hacia abajo el anillo de graduación dióptrica se memoriza entonces el valor ajustado. El valor respectivamente ajustado se puede leer cómodamente en la escala precisa.

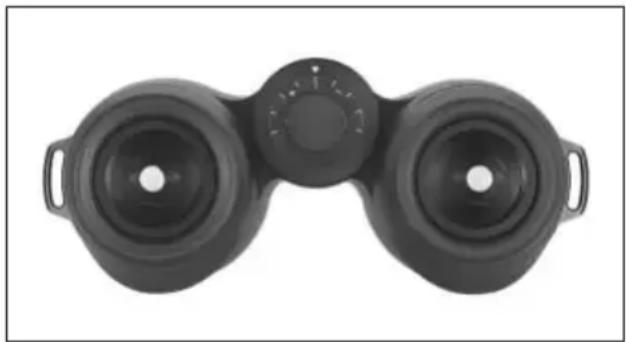

Notas:

• El anillo de graduación dióptrica se puede girar libremente, es decir que se puede girar por descuido más de 360° frente al anillo de enfoque central. Dependiendo de la posición previa del anillo de enfoque central se puede limitar por ello considerablemente la carrera de enfoque del sistema global. Por tanto, preste atención a girar siempre el anillo de graduación dióptrica solamente la medida necesaria para el ajuste de la graduación.
• Para visualizar sólo por el lado derecho o el izquierdo, el otro ojo debe mantenerse cerrado o simplemente mantener tapado el frontal del objetivo del lado apropiado.

El valor individual determinado para el usuario al adaptar el enfoque queda guardado estando acopladas las dos mitades del botón. Este valor sólo se tiene que fijar una vez.

Si varias personas utilizan los prismáticos cambiando el ajuste de compensación de dioptrías, entonces, mediante el ajuste de la escala determinado una sola vez, los prismáticos se pueden volver a adaptar individualmente en cuestión de segundos. En valor a leer en la escala es la distancia entre dos rayas, igual a aprox. 1 dioptría de diferencia de ametropía entre el ojo izquierdo y el derecho.

Cuidado/Limpieza

Para sus prismáticos Leica Ultravid no son necesarios unos cuidados especiales. Las partículas de suciedad grandes, como por ejemplo la arena, se deben limpiar con un pincel de cerdas finas o soplando. Para ello tienen que estar acopladas las dos mitades del botón. Si las lentes del objetivo o del ocular están sucias de huellas dactilares o similares, se pueden limpiar con uns gamuza suave y limpia o con un paño que no tenga polvo. Si, por ejemplo, los (manguitos corredizos del ocular) oculares corredizos están muy sucios, los prismáticos se pueden limpiar enjuagándolos con agua corriente. También se tiene que aclarar el agua salada. Las manchas de agua en lentes y oculares deben retirarse con un paño ligeramente húmedo.

La humedad que penetre en el mando central de enfoque (visible en la ventana de la escala), se seca mejor si están desacopladas las dos mitadas del botón (3/4).

Atención!

No ejercer ninguna presión excesiva al limpiar las superficies de las lentes que estén muy sucias. El tratamiento antirreflexión es muy resistente a la abrasión, sin embargo puede resultar dañado debido a la arena o los cristales de sal.

Accesorios Ref.

Adaptador de trípode con rosca de 14 " ..... 42220 Correa de transporte flotante, color naranja.....42163

Piezas de recambio

En el caso de que alguna vez necesitara piezas de recambio para sus anteojos como, p. ej. anteojeras, tapas o corres de transporte, diríjase a nuestro Customer Service o a la representación de Leica específica de su país. Las direcciones figuran en la Tarjeta de Garantía.

Qué hacer si...

Causa Fallo Solución

- Al observar no se a) Los prismáticos no estan a) Corregir sencillamente la alcanza una imagen adaptados suficiente- distancia entre los dos circular. mente a la distancia tubos de los prismáticos entre los ojos de la abriendo o cerrando el eje persona. articulado.

b) La pupila del observador b) Corregir la posición de la no queda en la pupila de cabeza, de los ojos o de los salida de los prismáticos. prismáticos.

c) La posición de los (manguitos) oculares corredizos (del ocular) no corresponde al uso correcto con o sin gafas.

c) Corregir la adaptación: metiendo los (manguitos del ocular) oculares extensibles si se mira con gafas y sacándolos si se mira sin gafas.

- Humedad en la ventana de la escala.

- Al limpiar los prismáticos con agua corriente, las dos mitades del botón del mando central no estaban acopladas correctamente.

- Desacoplar las dos mitades del botón y dejar secar la humedad. No hay peligro de estropear los prismáticos.

Datos técnicos LEICA ULTRAVID LEICA ULTRAVID LEICA ULTRAVID LEICA ULTRAVID
8x32BR 10x32BR 7x42BR 8x42BR/BL

Aumento 8x 10x 7x 8x
Diámetro del objetivo 32mm 32mm 42mm 42mm
Pupila de salida 4mm 3,2mm 6mm 5,25mm
Indice	16	17,9	17,15	18,33
Luminosidad geométrica	16	10,24	36	27,56
Campo visual	135m/1000m7,7°	120m/1000m6,8°	140m/1000m8° 7,4°	130m/1000m
Limite de enfoque a corta distancia (con 0 dioptr.)	aprox. 2,20m	aprox. 2,10m	aprox. 3,30m	aprox. 3,10m
Distancia longitudinal de pupilla de salida	13,3mm	13,5mm	17mm	15,9mm
Distancia pupilar		56-74mm
Tipo de prismas		triangular de cristal
Tratamiento antireflexiónen lentes		High Durable Coating (HDCTM)
en prismas		High Lux System (HLSTM) y capa de corrección de fase P40
Compensación de dioptrias		aprox. ±4 dioptr.
Temperatura de funcionamiento		-25° - +55°
Temperatura de almacenamiento		-40° - +85°
Impermeabilidad all vapor de agua		0,5 bar (aprox. 5m de profundidad de agua)
Material de la carcasa		Cuerpo de magnesio con eje articulado de titanio
Medidas (A1 x A2 x L1)	117x55x119 mm	117x55x119 mm	121x67x142 mm	121x67x142 mm (BR)121x63x141mm (BL)
Peso	aprox. 560 g	aprox. 595 g	aprox. 765 g	aprox. 790 g/710g (BR/BL)

^1 Con una distancia de los ojos de 65mm
^2 Con anteojeras de ocular enroscadas

Datos técnicos LEICA ULTRAVID LEICA ULTRAVID LEICA ULTRAVID LEICA ULTRAVID
10x42BR/BL 8x50BR 10x50BR 12x50BR

Aumento 1	0	x	8	x	1
Diámetro del objetivo 42mm 50mm 50mm 50mm
Pupila de salida	4,2 mm	6,25 mm	5 mm	4,2 mm
Indice	20,5	20	22,36	24,5
Luminosidad geométrica	17,64	39,06	25	17,64
Campo visual	110 m/1000 m	115 m/1000 m	115 m/1000 m	100 m/1000 m
	6,3° (gran angular)	6,6°	6,6° (gran angular)	5,7° (gran angular)
Limite de enfoque a corta distancia (con 0 dioptr.)	aprox. 2,95 m	aprox. 3,60 m	aprox. 3,35 m	aprox. 3,25 m
Distancia longitudinal de pupilla de salida	15,8 mm	18,1 mm	14,6 mm	13,2 mm
Distancia pupilar	56-74 mm	58-74 mm	58-74 mm	58-74 mm
Tipo de prismas	triangular de cristal
Tratamiento antireflexiónen lentes	High Durable Coating (HDC ^TM )
en prismas	High Lux System (HLS ^TM ) y capa de corrección de fase P40
Compensación de dioptrias	aprox. ±4 dioptr.
Temperatura de funcionamiento	-25° - +55°
Temperatura de almacenamiento	-40° - +85°
Impermeabilidad all vapor de agua	0,5 bar (aprox. 5 m de profundidad de agua)
Material de la carcasa	Cuerpo de magnesio con eje articulado de titanio
Medidas ( A^1 × A^2 × L^1 )	121x67x147 mm (BR)	125x70x183 mm	125x70x178 mm	125x70x183 mm
	121x63x146 mm (BL)
Peso	aprox. 765g/695g (BR/BL)	aprox. 1010g	aprox. 1010g	aprox. 1050g

^1 Con una distancia de los ojos de 65mm
^2 Con anteojeras de ocular enroscadas

Leica en Internet y Leica Akademie

Encontrará información actualizada sobre productos, novedades, actos y seminarios de la Leica Akademie en nuestra página web:

http://www.leica-camera.com

Servicio de información Leica

Obtendrá respuesta a sus preguntas sobre los productos Leica dirigiéndose al Servicio de Información Leica por carta, teléfono, fax o correo electrónico:

Leica Camera AG

Para el mantenimiento de su equipo Leica así como en caso de desperfectos o averías está a sus disposición el Customer Service de Leica Camera AG o el servicio de reparaciones de su distribuidor Leica (encontrará la lista de direcciones en la Tarjeta de Garantía).

Leica Camera AG

Customer-Service
