Produkttyp	Fernglas (binokular)
Marke	Leica
Modell	Ultravid 10x50 HD-Plus
Vergrößerung	10x
Objektivdurchmesser	50 mm
Austrittspupille	5 mm
Dämmerungszahl	22,36
Geometrische Lichtstärke	25
Sehfeld	115 m auf 1000 m (6,6°)
Naheinstellgrenze	3,35 m
Augenabstand	14,6 mm
Pupillendistanz	58-74 mm
Prismenart	Dachkant
Antireflexbeschichtung	HDC™ auf Linsen, HLS™ und P40 auf Prismen
Dioptrienausgleich	±4 Dioptrien
Wasserdichtigkeit	5 m (0,5 bar)
Gasfüllung	Stickstoff
Gehäusematerial	Magnesium mit Titan-Achse
Maße (L x H x l)	125 x 70 x 178 mm
Gewicht	1010 g
Betriebstemperatur	-25°C bis +55°C
Lagertemperatur	-40°C bis +85°C
Mitgeliefertes Zubehör	Trageriemen, Tasche, Okular- und Objektivdeckel, Anleitung, Garantiekarte
Stativadapter (optional)	Art.-Nr. 42220
Pflege	Reinigung mit weichem Tuch, Spülen mit Süßwasser nach Gebrauch in Salzwasser
Sicherheit	Niemals die Sonne beobachten – Gefahr von Augenverletzungen

Häufig gestellte Fragen - Ultravid 10x50 HD-Plus LEICA

Wie stelle ich den Dioptrienausgleich am Leica Ultravid 10x50 HD-Plus Fernglas ein?

Zum Einstellen des Dioptrienausgleichs ziehen Sie zuerst den Dioptrienring (3) nach oben. Der zentrale Fokussierring steuert dann die linke Optik, der Dioptrienring die rechte Optik. Fokussieren Sie ein Auge, dann das andere, und drücken Sie den Dioptrienring, um die Einstellung zu arretieren. Der Wert erscheint auf der Skala.

Kann ich das Fernglas mit einer Brille verwenden?

Ja. Zur Beobachtung mit Brille ziehen Sie die Augenmuscheln in die untere Position (Position b). So können die Augen näher an die Okulare gebracht werden und das gesamte Sehfeld wird genutzt.

Wie reinige ich die Linsen des Fernglases?

Entfernen Sie zuerst grobe Partikel mit einem Pinsel oder durch Ausblasen. Bei Fingerabdrücken die Linse leicht anhauchen und mit einem weichen Baumwolltuch abwischen. Vermeiden Sie starken Druck. Für eine gründliche Reinigung können die Augenmuscheln abgenommen werden.

Ist das Fernglas wasserdicht?

Ja, es ist bis zu 5 Meter Tiefe (0,5 bar) wasserdicht und mit Stickstoff gefüllt, um Beschlagen von innen zu verhindern. Nach Kontakt mit Salzwasser mit Süßwasser abspülen.

Wie befestige ich den Trageriemen?

Führen Sie den Riemen durch die dafür vorgesehenen Ösen am Fernglas. Der Okularschutzdeckel kann bei der Montage ebenfalls am Riemen befestigt werden.

Was tun, wenn das Bild nicht vollständig rund ist?

Überprüfen Sie zuerst den Pupillenabstand: Stellen Sie die beiden Rohre so ein, dass ein einheitliches rundes Sehfeld entsteht. Stellen Sie außerdem sicher, dass Ihre Augen mit den Austrittspupilen ausgerichtet sind und die Augenmuscheln in der richtigen Position sind (mit oder ohne Brille).

Wie verwende ich das Fernglas mit einem Stativ?

Verwenden Sie den Leica Stativadapter (Art.-Nr. 42220) mit 1/4 Zoll Gewinde. Befestigen Sie den Adapter am Fernglas und schrauben Sie ihn dann auf das Stativ.

Wo kann ich Ersatzteile wie Augenmuscheln oder den Riemen kaufen?

Kontaktieren Sie den Leica Kundendienst oder einen nationalen Vertreter. Die Adressen finden Sie auf der Garantiekarte.

Ist das Fernglas garantiert?

Ja, eine Garantiekarte liegt dem Produkt bei. Die genauen Bedingungen entnehmen Sie bitte der Karte oder der Leica-Website.

Was ist die empfohlene Betriebstemperatur?

Das Fernglas arbeitet von -25°C bis +55°C und kann von -40°C bis +85°C gelagert werden.

BEDIENUNGSANLEITUNG Ultravid 10x50 HD-Plus LEICA

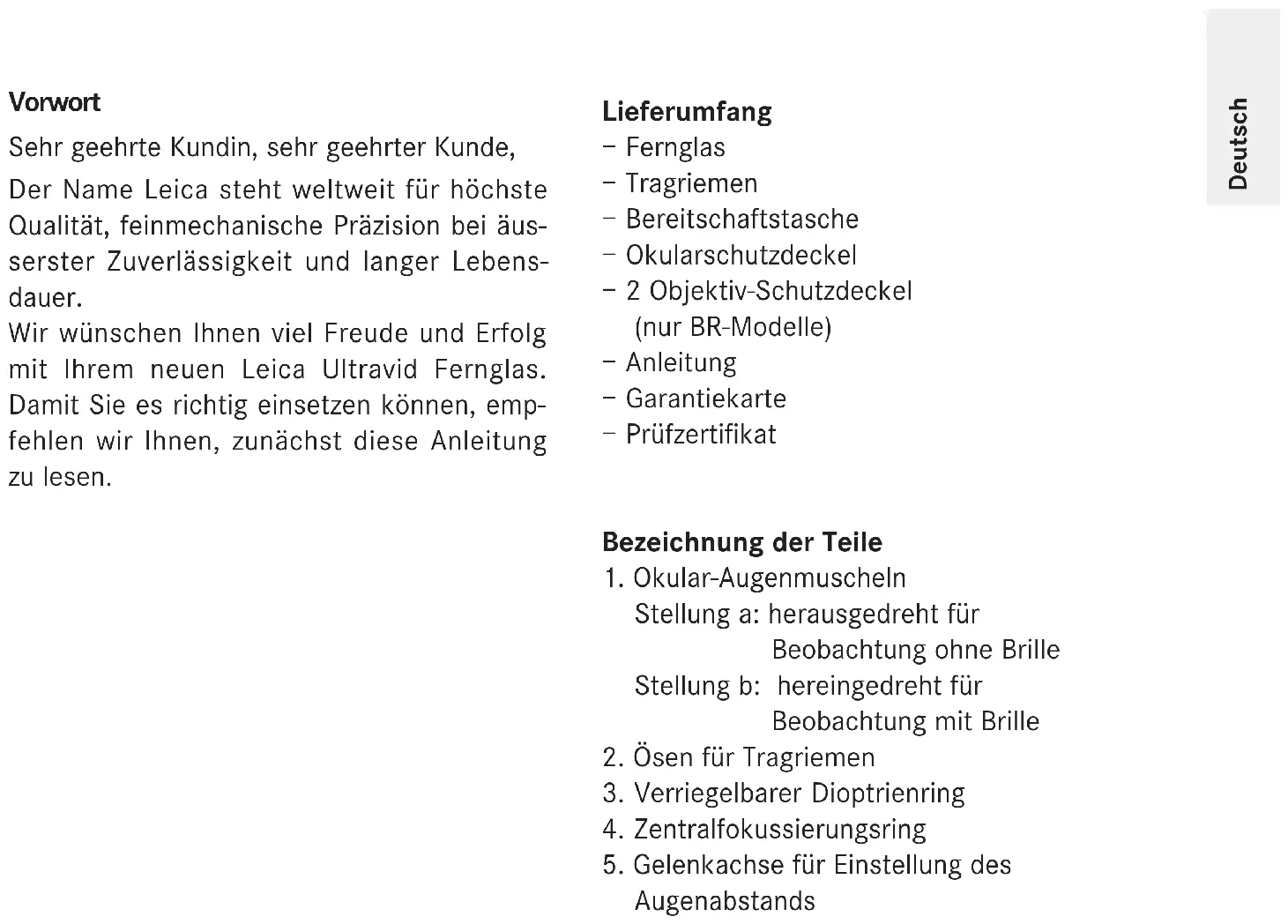

Sehr geehrte Kundin, sehr geehrter Kunde,

Der Name Leica steht weltweit für höchste Qualität, feinmechanische Präzision bei äusserster Zuverlässigkeit und langer Lebensdauer.

Wir wünschen Ihnen viel Freude und Erfolg mit Ihrem neuen Leica Ultravid Fernglas. Damit Sie es richtig einsetzen können, empfehlen wir Ihnen, zunächst diese Anleitung zu lesen.

Lieferumfang

• Fernglas
• Tragriemen
• Bereitschaftstasche
• Okularschutzdeckel
• 2 Objektiv-Schutzdeckel (nur BR-Modelle)
• Anleitung
• Garantiekarte
• Prüfzertifikat

Bezeichnung der Teile

1. Okular-Augenmuscheln

Stellung a: herausgedreht für Beobachtung ohne Brille

Stellung b: hereingedreht für Beobachtung mit Brille

1. Ösen für Tragriemen
2. Verriegelbarer Dioptrienring
3. Zentralfokussierungsring
4. Gelenkachse für Einstellung des Augenabstands

Inhaltsverzeichnis Seite

Vorwort 1

Lieferumfang 1

Bezeichnung der Teile 1

Anwendungsmöglichkeiten 3

Anbringen des Tragriemens und des Okular-Schutzdeckels ....3

Montage der Objektiv-Schutzdeckel 3

Einstellen der Augenmuscheln / Verwendung mit und ohne Brille ....4

Einstellen des Augenabstands 5

Einstellen der Schärfe / Dioptrienausgleich 6

Skalenangaben 7

Pflege/Reinigung 8

Zubehör 8

Ersatzteile 8

Was tun, wenn... 9

Technische Daten 10-11

Leica im Internet und Leica Akademie 12

Leica Infodienst 12

Leica Kundendienst 12

Warnhinweise

• Niemals mit dem Fernglas in die Sonne oder andere helle Lichtquellen blicken! Es kann zu Augenverletzungen führen!
• Niemals während des Gehens durch das Fernglas blicken! Sie könnten Hindernisse übersehen!

Anwendungsmöglichkeiten

Die Leica Ultravid Ferngläser besitzen ein hermetisch abgedichtetes, stickstoffgefülltes, Magnesium-Gehäuse. Sie eignen sich daher auch für den Outdoor-Einsatz. Dabei muss auch auf Nässe keine Rücksicht genommen werden – sie sind bis 5m Wassertiefe absolut dicht und die innenliegende Optik beschlägt nicht.

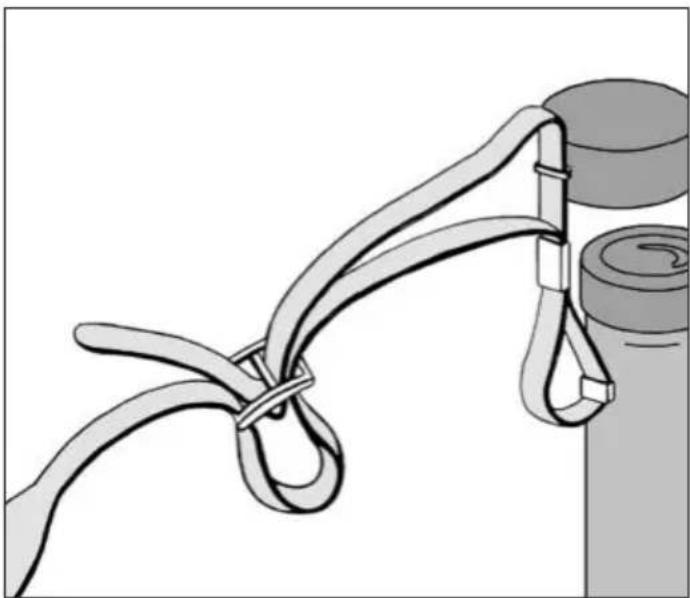

Anbringen des Tragriemens und des Okular-Schutzdeckels

Siehe Illustration auf hinterer Umschlagseite.

Hinweis:

Falls Sie die Okular-Schutzdeckel am Tragriemen befestigen möchten, muss dies zusammen mit dem Anbringen des Tragriemens am Fernglas erfolgen.

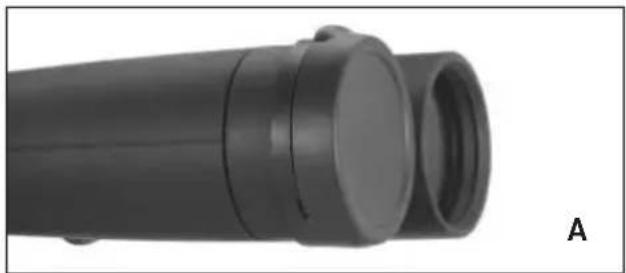

Montage der Objektiv-Schutzdeckel

Zur Montage wird der Gummiring des Deckels von der Objektivseite her über das Fernglas gezogen (Bild A). Beim Aufklappen des Dekkels dreht der Gummiring sich und fixiert damit den Deckel in der aufgeklappten Stellung (Bild B).

Einstellen der Augenmuscheln / Verwendung mit und ohne Brille

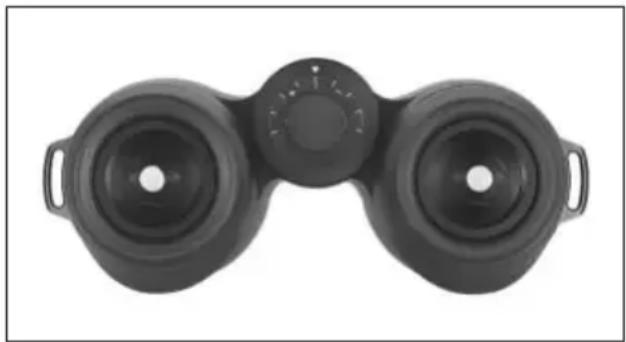

Die Okular-Augenmuscheln (1) lassen sich durch Drehen einfach verstellen und rasten in den gewählten Positionen sicher ein. Zur gründlichen Reinigung können sie auch ganz entfernt werden.

Für die Beobachtung mit Brille (Bild A) bleiben sie in der ganz eingedrehten Stellung. Für die Beobachtung ohne Brille werden sie durch Drehen gegen den Uhrzeigersinn herausgedreht. Es stehen zwei Positionen zur optimalen Anpassung zur Verfügung (Bilder B, C).

Sind die Okulare stark verschmutzt, empfiehlt es sich, die Augenmuscheln zur Säuberung abzunehmen (Bild D). Dazu werden sie aus der ganz herausgedrehten Position einfach abgezogen.

Einstellen des Augenabstands

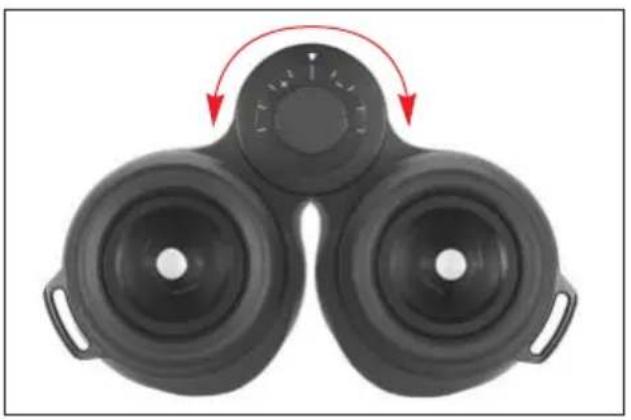

Durch Knicken des Fernglases um die Gelenkachse (5) wird der individuelle Augenabstand eingestellt. Rechtes und linkes Sehfeld müssen dabei zu einem kreisrunden Bild verschmelzen.

Einstellen der Schärfe / Dioptrienausgleich

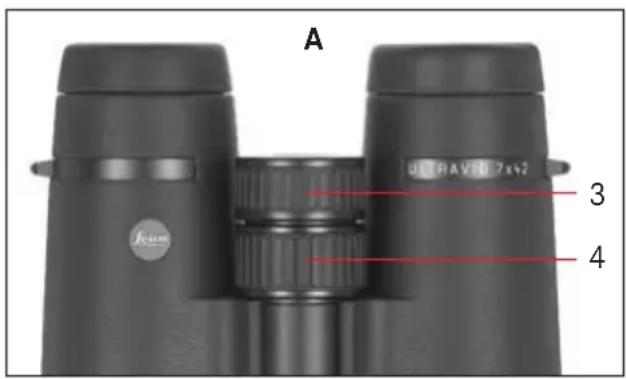

Die Einstellung der Schärfe auf verschieden weit entfernte Objekte erfolgt an den Leica Ultravid Ferngläsern mit dem Zentral-Fokussierungsring (4).

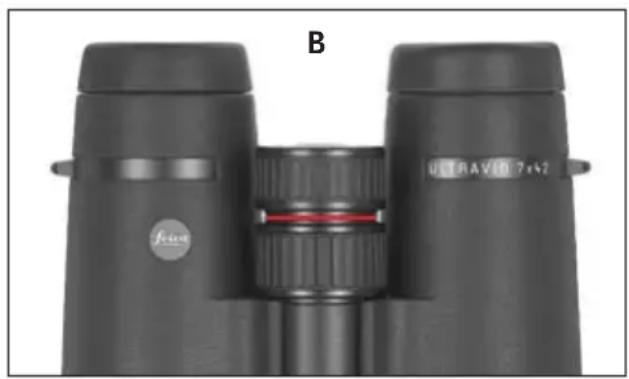

Zum Ausgleich individueller Fehlsichtigkeit für die Beobachtung ohne Brille dient der Dioptrienring (3), der normalerweise verriegelt ist (Bild A). Zum Entkoppeln der zwei Ringe wird der Dioptrienring herausgezogen (Bild B). Der Zentral-Fokussierungsring verändert nun nur noch die Schärfe des linken optischen Systems, der Dioptrienring nur die des rechten.

Mit einem der beiden Ringe wird dann das jeweilige Rohr auf ein Objekt scharf gestellt. Anschließend wird an dem anderen Ring das zweite Rohr auf optimale Schärfe eingestellt. Die Reihenfolge kann beliebig gewählt werden. Durch Herunterdrücken des Dioptrienrings wird der eingestellte Wert gespeichert. Der jeweils eingestellte Wert lässt sich bequem an der präzisen Skala ablesen.

Hinweise:

• Der Dioptrienring ist frei drehbar, d.h. er kann versehentlich um mehr als 360° gegenüber dem Zentral-Fokussierungsring verdreht werden. Je nach vorheriger Stellung des Zentral-Fokussierungsrings kann dadurch der Fokussierweg des Gesamtsystems erheblich eingeschränkt werden. Achten Sie deshalb darauf, den Dioptrienring stets nur um das zur Einstellung des Ausgleichs notwendige Maß zu drehen.
• Beim einseitigen linken oder rechten Durchblicken sollte das jeweils andere Auge zugekniffen, oder einfach die entsprechende Fernglashälfte vorne am Objektiv zugehalten werden.

Der über die Schärfeanpassung ermittelte individuelle Wert des Benutzers bleibt bei gekoppeltem Zustand der Knopfhälften gesichert. Er muss also nur einmal ermittelt werden. Wird das Fernglas von verschiedenen Personen benutzt und die Einstellung des Dioptrienausgleichs verändert, so kann es anhand der einmal ermittelten Skaleneinstellung immer wieder in Sekundenschnelle individuell angepasst werden.

Bei dem auf der Skala abzulesenden Wert ist der Abstand zwischen zwei Strichen gleich ca. einer Dioptrie Fehlsichtigkeitsdifferenz zwischen linkem und rechtem Auge.

Pflege/Reinigung

Eine besondere Pflege Ihrer Leica Ultravid Ferngläser ist nicht notwendig. Grobe Schmutzteilchen, wie z.B. Sand, sollten mit einem Haarpinsel entfernt oder weggeblasen werden. Fingerabdrücke u.ä. auf Objektiv- und Okularlinsen können mit einem weichen, sauberen Leder oder staubfreien Tuch abgewischt werden. Bei starker Verschmutzung, z.B. der Okular-Drehhülsen, kann eine Reinigung des Fernglases durch einfaches Abspülen unter fließendem Wasser erfolgen. Salzwasser sollte ebenso abgespült werden. Wasserflecken auf den Objektiv und Okularlinsen lassen sich am einfachsten mit einem mit Wasser befeuchteten Tuch entfernen. In den Mitteltrieb eingedrungene Feuchtigkeit (sichtbar im Skalenfenster), trocknet am schnellsten ab, wenn die Knopfhälften (3/4) entkoppelt sind.

Achtung!

Üben Sie auch beim Abwischen stark verschmutzter Linsenoberflächen keinen großen Druck aus. Die Vergütung ist zwar hochabriebfest, durch Sand oder Salzkristalle kann sie dennoch beschädigt werden.

Zubehör Best. Nr.

Stativadapter mit 14 " Gewinde .....42220

Schwimm-Trageriemen, orange .....42163

Ersatzteile

Falls sie einmal Ersatzteile für Ihr Fernglas benötigen sollten, wie z.B. Augenmuscheln, Deckel oder Tragriemen, wenden Sie sich bitte an unseren Customer Service oder Ihre Leica Landesvertretung. Die Adressen sind in der Garantiekarte aufgeführt.

Was tun, wenn...

Fehler Ursache Abhilfe

• Bei der Beobachtung wird a) Das Fernglas ist nicht a) Einfach durch stärkeres kein kreisrundes Bild genügend dem persön- oder schwächeres Knicken erreicht. lichen Augenabstand der Gelenkachse den
  angepasst. Abstand der beiden Fern- glas-Rohre korrigieren.
  b) Die Pupille des Beobach- b) Kopfhaltung, Augen- und ters liegt nicht in der Fernglasposition korrigieren. Austrittspupille des Fernglases.
  c) Die Stellung der Okular-Drehhülsen entspricht nicht der richtigen Benutzung mit und ohne Brille.
  c) Anpassung korrigieren: Brillenträger drehen die Okularhülsen hinein; bei Beobachtung ohne Brille: Okularhülsen herausdrehen.
• Feuchtigkeit im Skalenfenster
• Bei Reinigung unter fließendem Wasser waren die beiden Knopfhälften des Mitteltriebes nicht korrekt gekoppelt.
• Knopfhälften entkoppeln und die Feuchtigkeit abtrocknen lassen. Keine Gefahr einer Beschädigung.

Technische Daten LEICA ULTRAVID LEICA ULTRAVID LEICA ULTRAVID LEICA ULTRAVID
8x32BR 10x32BR 7x42BR 8x42BR/BL

Vergrößerung 8x 10x 7x 8x
Objektivdurchmesser 32mm 32mm 42mm 42mm
Austrittspupille 4mm 3,2mm 6mm 5,25mm
Dämmerungszahl	16	17,9	17,15	18,33
Geometrische Lichtstärke	16	10,24	36	27,56
Sehfeld	135m/1000m7,7°	120m/1000m6,8°	140m/1000m8° 7,4°	130m/1000m
Naheinstellgrenze (bei 0 Dioptr.)	ca. 2,20m	ca. 2,10m	ca. 3,30m	ca. 3,10m
Austrittspupillen-Längsabstand	13,3mm	13,5mm	17mm	15,9mm
Pupillendistanz		56-74mm
Prismenart		Dachkant
Vergütung auf Linsen auf Prismen		High Durable Coating (HDCTM)High Lux System (HLSTM) und Phasenkorrekturbelag P40
Dioptrien-Ausgleich		±4 Dioptr.
Funktionstemperatur		-25° bis +55°
Lagertemperatur		-40° bis +85°
Wasserdichtigkeit		0,5 bar (ca. 5m Wassertiefe)
Gehäusematerial		Magnesiumgehäuse mit Titan-Gelenkachse
Maße (B1 x H2 x L1)	117x55x119 mm	117x55x119 mm	121x67x142 mm	121x67x142 mm (BR)121x63x141 mm (BL)
Gewicht	ca. 560 g	ca. 595 g	ca. 765 g	ca. 790 g/710 g (BR/BL)

^1 Bei Augenabstand 65mm

^2 Bei eingedrehten Augenmuscheln

Technische Daten LEICA ULTRAVID LEICA ULTRAVID LEICA ULTRAVID LEICA ULTRAVID
10x42BR/BL 8x50BR 10x50BR 12x50BR

Vergrößerung 1	0	x	8	x
Objektivdurchmesser 42mm 50mm 50mm 50mm
Austrittspupille	4,2mm	6,25mm	5mm	4,2mm
Dämmerungszahl	20,5	20	22,36	24,5
Geometrische Lichtstärke	17,64	39,06	25	17,64
Sehfeld	110 m/1000 m6,3° (Weitwinkel)	115 m/1000 m6,6°	115 m/1000 m6,6° (Weitwinkel)	100 m/1000 m5,7° (Weitwinkel)
Naheinstellgrenze (bei 0 Dioptr.)	ca. 2,95m	ca. 3,60m	ca. 3,35m	ca. 3,25m
Austrittspupillen-Längsabstand	15,8mm	18,1mm	14,6mm	13,2mm
Pupillendistanz	56-74mm	58-74mm	58-74mm	58-74mm
Prismenart	Dachkant
Vergütung auf Linsen auf Prismen	High Durable Coating (HDCTM)High Lux System (HLSTM) und Phasenkorrekturbelag P40
Dioptrien-Ausgleich	±4 Dioptr.
Funktionstemperatur	-25° bis +55°
Lagertemperatur	-40° bis +85°
Wasserdichtigkeit	0,5 bar (ca. 5m Wassertiefe)
Gehäusematerial	Magnesiumgehäuse mit Titan-Gelenkachse
Maße (B1x H2x L1)	121x67x147 mm (BR)121x63x146 mm (BL)	125x70x183mm	125x70x178 mm	125x70x183 mm
Gewicht	ca. 765 g/695g (BR/BL)	ca. 1010g	ca. 1010g	ca. 1050g

^1 Bei Augenabstand 65mm
^2 Bei eingedrehten Augenmuscheln
