24V-X2-LS6T-CT - Fendeuse Sun Joe - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Fendeuse hydraulique sans cordon
Marque	Sun Joe
Modèle	24V-X2-LS6T-CT
Alimentation	2 batteries lithium-ion 24 V (vendues séparément)
Moteur	Sans balais, 1800 W
Force de fendage	5,4 tonnes métriques
Pression hydraulique	2 900 psi (20 MPa)
Capacité du réservoir hydraulique	4,2 litres
Dimensions max. de bûche	Diamètre 25,4 cm, longueur 52 cm
Cycle d'utilisation (S3)	5 min en marche / 10 min à l'arrêt
Poids	37,3 kg
Mise en marche	Double commande : bouton marche/arrêt + levier de commande
Entretien	Vidange huile hydraulique toutes les 150 heures (huile AW32)
Nettoyage	Ne pas utiliser de détergents, acides ou solvants
Équipement de sécurité	Lunettes et gants de protection obligatoires
Pièces détachées	Accessoires et batteries disponibles sur sunjoe.com
Réparabilité	Réparations par technicien qualifié ; pièces d'usure non couvertes
Garantie	2 ans pour usage résidentiel

FOIRE AUX QUESTIONS - 24V-X2-LS6T-CT Sun Joe

Quelle est la taille maximale de bûche que cette fendeuse peut traiter ?

La fendeuse Sun Joe 24V-X2-LS6T-CT peut fendre des bûches d'un diamètre maximal de 25,4 cm et d'une longueur maximale de 52 cm.

Quelles batteries utiliser avec ce modèle ?

Ce modèle nécessite deux batteries lithium-ion du système iON+ de 24 V (par exemple 24VBAT, 24VBAT-XR) et un chargeur compatible. Les batteries et chargeurs sont vendus séparément.

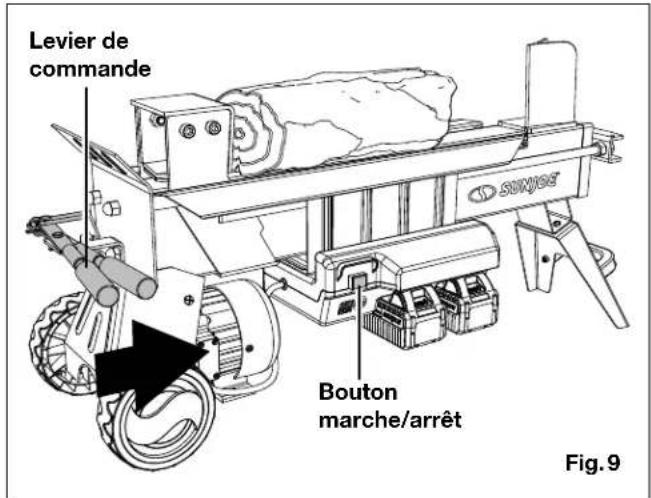

Comment démarrer la fendeuse ?

Appuyez sur le bouton marche/arrêt de la main droite et tirez simultanément le levier de commande de la main gauche. Relâchez les deux pour arrêter.

Que faire si une bûche se coince ?

Relâchez le bouton et le levier, attendez le retour complet du poussoir. Insérez un coin de bois sous la bûche coincée, puis redémarrez la machine pour la décoincer.

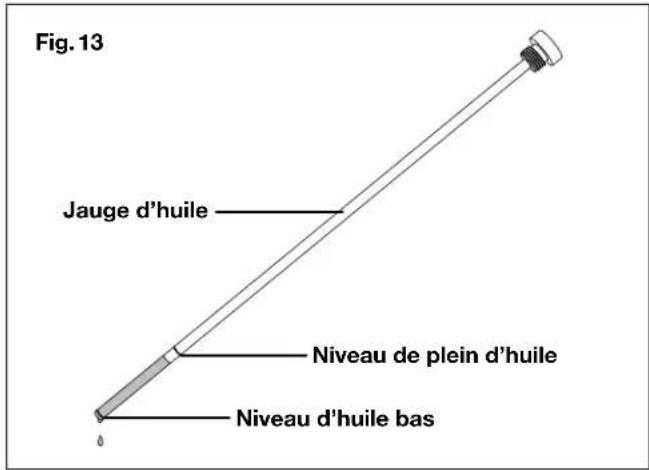

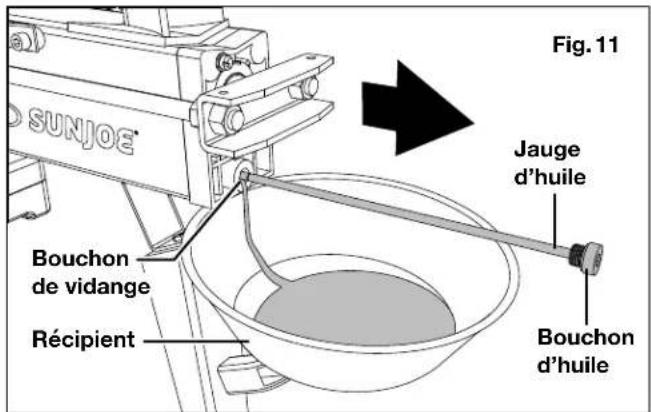

Quel type d'huile hydraulique utiliser et quand la changer ?

Utilisez de l'huile hydraulique anti-usure AW32. Remplacez-la toutes les 150 heures d'utilisation.

Puis-je utiliser la fendeuse sous la pluie ?

Non, n'utilisez jamais la fendeuse sous la pluie ou dans des endroits humides/mouillés. Elle doit rester au sec.

Comment ranger la fendeuse quand je ne l'utilise pas ?

Retirez les batteries, nettoyez la machine et remisez-la à l'intérieur dans un endroit sec et à l'abri du gel, à une température idéale entre 10 °C et 30 °C.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours des lunettes de sécurité et des gants. Gardez les mains éloignées du poussoir et du coin fendeur. Ne portez pas de vêtements amples. Assurez-vous que la zone de travail est dégagée et que les spectateurs sont à au moins 5 m.

Que faire si la batterie ne tient pas la charge ?

Vérifiez que la batterie est correctement chargée avec le chargeur iON+ 24 V. Si le problème persiste, la batterie peut être usée (capacité inférieure à 80 %). Remplacez-la par une neuve.

Où puis-je trouver des pièces de rechange ?

Les accessoires et pièces de rechange sont disponibles sur le site sunjoe.com ou en appelant le service client Snow Joe au 1-866-SNOWJOE.

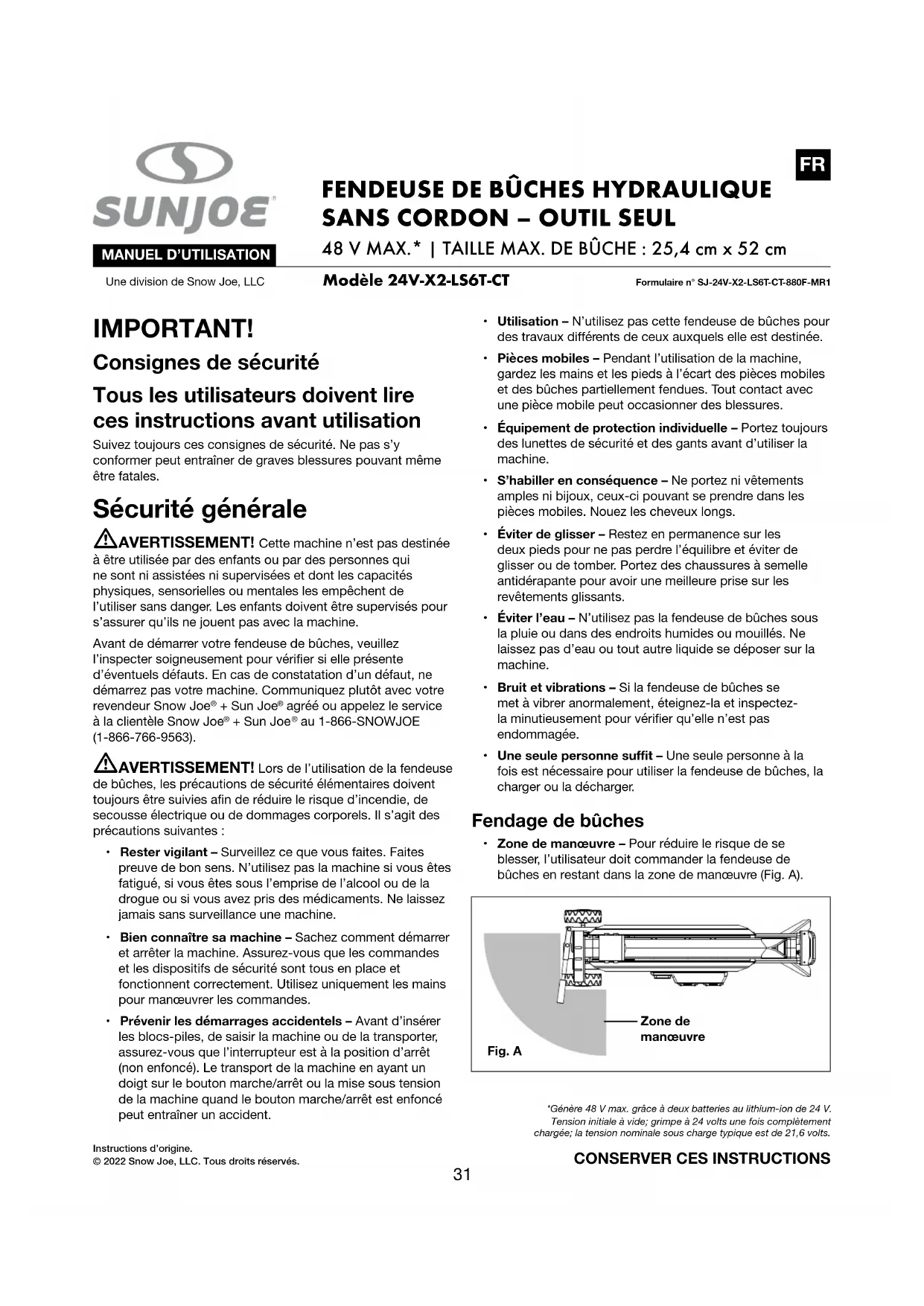

MODE D'EMPLOI 24V-X2-LS6T-CT Sun Joe

Consignes de sécurité

Tous les utilisateurs doivent lire ces instructions avant utilisation

Suivez toujours ces consignes de sécurité. Ne pas s'y conformer peut entraîner de graves blessures pouvant même être fatales.

Sécurité générale

⚠ AVERTISSEMENT! Cette machine n'est pas destinée à être utilisée par des enfants ou par des personnes qui ne sont ni assistées ni supervisées et dont les capacités physiques, sensorielles ou mentales les empêchent de l'utiliser sans danger. Les enfants doivent être supervisés pour s'assurer qu'ils ne jouent pas avec la machine.

Avant de démarrer votre fendeuse de bûches, veuillez l'inspecter soigneusement pour vérifier si elle présente d'éventuels défauts. En cas de constatation d'un défaut, ne démarrez pas votre machine. Communiquez plutôt avec votre revendeur Snow Joe® + Sun Joe® agréé ou appelez le service à la clientèle Snow Joe® + Sun Joe® au 1-866-SNOWJOE (1-866-766-9563).

⚠ AVERTISSEMENT! Lors de l'utilisation de la fendeuse de bûches, les précautions de sécurité élémentaires doivent toujours être suivies afin de réduire le risque d'incendie, de secousse électrique ou de dommages corporels. Il s'agit des précautions suivantes :

• Rester vigilant – Surveillez ce que vous faites. Faites preuve de bon sens. N'utilisez pas la machine si vous êtes fatigué, si vous êtes sous l'emprise de l'alcool ou de la drogue ou si vous avez pris des médicaments. Ne laissez jamais sans surveillance une machine.
• Bien connaître sa machine – Sachez comment démarrer et arrêter la machine. Assurez-vous que les commandes et les dispositifs de sécurité sont tous en place et fonctionnent correctement. Utilisez uniquement les mains pour manœuvrer les commandes.
• Prévenir les démarrages accidentels – Avant d'insérer les blocs-piles, de saisir la machine ou de la transporter, assurez-vous que l'interrupteur est à la position d'arrêt (non enfoncé). Le transport de la machine en ayant un doigt sur le bouton marche/arrêt ou la mise sous tension de la machine quand le bouton marche/arrêt est enfoncé peut entraîner un accident.

Modèle 24V-X2-LS6T-CT

Formulaire n° SJ-24V-X2-LS6T-CT-880F-MR1

• Utilisation – N'utilisez pas cette fendeuse de bûches pour des travaux différents de ceux auxquels elle est destinée.
• Pièces mobiles – Pendant l'utilisation de la machine, gardez les mains et les pieds à l'écart des pièces mobiles et des bûches partiellement fendues. Tout contact avec une pièce mobile peut occasionner des blessures.
• Équipement de protection individuelle – Portez toujours des lunettes de sécurité et des gants avant d'utiliser la machine.
• S'habiller en conséquence – Ne portez ni vêtements amples ni bijoux, ceux-ci pouvant se prendre dans les pièces mobiles. Nouez les cheveux longs.
• Éviter de glisser – Restez en permanence sur les deux pieds pour ne pas perdre l’équilibre et éviter de glisser ou de tomber. Portez des chaussures à semelle antidérapante pour avoir une meilleure prise sur les revêtements glissants.
• Éviter l'eau – N'utilisez pas la fendeuse de bûches sous la pluie ou dans des endroits humides ou mouillés. Ne laissez pas d'eau ou tout autre liquide se déposer sur la machine.
• Bruit et vibrations – Si la fendeuse de bûches se met à vibrer anormalement, éteignez-la et inspectez-la minutieusement pour vérifier qu'elle n'est pas endommagée.
• Une seule personne suffit – Une seule personne à la fois est nécessaire pour utiliser la fendeuse de bûches, la charger ou la décharger.

Fendage de bûches

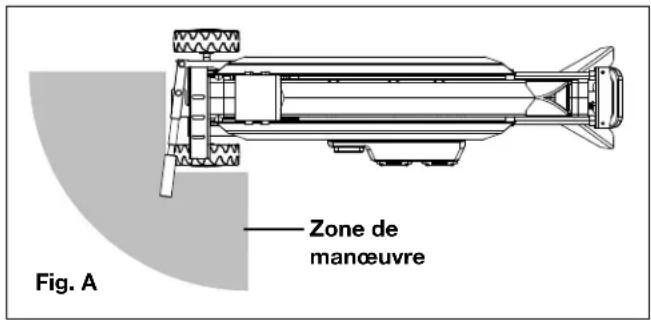

- Zone de manœuvre – Pour réduire le risque de se blesser, l'utilisateur doit commander la fendeuse de bûches en restant dans la zone de manœuvre (Fig. A).

• Bûches – N'essayez pas de fendre de trop grosses bûches. Fendez toujours le bois dans la direction du grain. Autant que possible, veillez à ce que les bûches soient sciées à angles droits et exemptes de branches saillantes.
• Fendage des bûches non sciées à angles droits – Lorsque vous devez fendre une bûche qui n'a pas été sciée à angles droits, avant de la fendre, placez son extrémité biseautée vers le coin fendeur et tournez-la de façon que le bout de l'extrémité biseautée soit face contre terre.
• Corps étrangers – Ne fendez pas les bûches dans lesquelles peuvent se trouver des corps étrangers, par exemple des clous, du fil électrique ou des balles.
• Surcharge – Ne surchargez pas la fendeuse de bûches et n'essayez pas de fendre plus d'une bûche à la fois, à moins que le poussoir du vérin ne soit complètement déployé et qu'une seconde bûche soit nécessaire pour achever la séparation de la première bûche. Si la bûche n'est pas fendue au bout de cinq secondes, éteignez la machine et retirez la bûche.
• Utilisation – Ne forcez pas la bûche dans le coin fendeur, laissez la fendeuse de bûches faire son travail et ne fendez qu'une bûche à la fois.
• Chargement – Lors du chargement d'une bûche, placez les mains sur les côtés de la bûche et non sur les extrémités. Ne placez jamais les mains ou une partie quelconque du corps entre la bûche et une partie ou une autre de la fendeuse. Lorsque le poussoir du vérin se déplace, n'essayez pas de charger une bûche ou d'en tenir une à l'aide des mains.

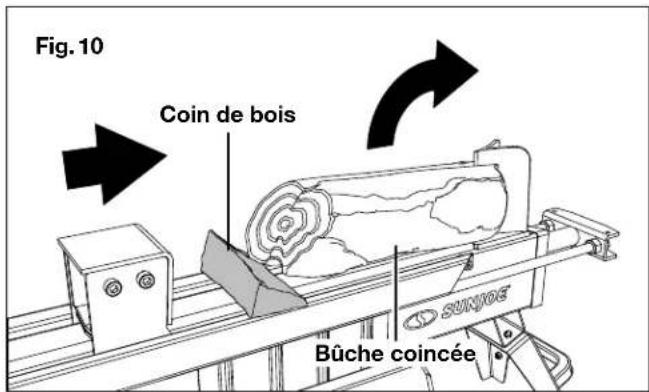

• Blocage – Si une bûche se coince, relâchez le bouton marche/arrêt et le levier de commande. Avant de retirer ce qui bloque, patientez jusqu'à ce que le poussoir du vérin arrête de se déplacer.

Hydraulique à haute pression

Des pressions hydrostatiques élevées s'exercent à l'intérieur d'une fendeuse hydraulique de bûches. Le fluide hydraulique sous pression s'échappant par une ouverture de la taille d'un trou d'épingle peut percer la peau et provoquer une septicémie grave. Tenez compte en permanence des instructions suivantes.

• N'utilisez pas une fendeuse de bûches dont les tuyaux flexibles, les raccords ou les canalisations sont décrépis, tordus, fissurés ou endommagés
• Avant de changer ou de régler un raccord, un tuyau flexible, une canalisation ou un autre organe du système, retirez les batteries et relâchez la pression hydraulique.
• Ne touchez pas aux réglages de la pompe ou de la soupape.

- N'essayez pas de détecter une fuite à l'aide de la main. Vous pouvez repérer une fuite en passant un carton ou du bois sur la zone soupçonnée et constater leur décoloration. Si vous êtes blessé par une projection de fluide hydraulique, consultez immédiatement un médecin. Sans traitement médical approprié, une infection ou une réaction grave peut se développer.

Sécurité de la zone de travail

• Zone de travail – Inspectez toujours la zone dans laquelle la machine sera utilisée et assurez-vous qu'elle est bien éclairée. Pour pouvoir se déplacer sans danger dans la zone de travail, celle-ci doit toujours être exempte de débris. Assurez-vous que la fendeuse de bûches repose sur une surface plate et de niveau. Calez les roues pour empêcher tout déplacement imprévisible de la machine.
• Éviter les endroits dangereux – N'utilisez pas la machine quand il y a du gaz dans l'air, quand l'atmosphère est explosive ou près de liquides inflammables ou combustibles.
• Maintenir à l'écart les enfants, les spectateurs et les animaux familiers – Tous les spectateurs, y compris les animaux familiers, doivent être maintenus à une distance d'au moins 5 m de la fendeuse de bûches quand elle est en marche.

Entretien et remisage

⚠ AVERTISSEMENT! N'utiliser ni détergents, ni acides, ni solutions alcalines, ni eau de Javel, ni solvants, par exemple de l'acétone, pour nettoyer votre fendeuse de bûches. Ces substances peuvent endommager les pièces en plastique de la machine.

• Inspector avant utilisation – Examinez visuellement la machine pour vérifier qu'il n'y a ni attaches desserrées ni pièces usées, manquantes ou endommagées. Pour assurer que le matériel est en bon état de marche et peut être utilisé sans danger, maintenez serrés tous les écrous et boulons.
• Pièces de rechange – Pour les réparations, utilisez uniquement des pièces de rechange identiques. Remplacez ou réparez immédiatement les pièces endommagées. Communiquez avec le service à la clientèle Snow Joe® + Sun Joe® en appelant le 1-866-SNOWJOE (1-866-766-9563) pour de l'aide.
• Remiser à l'intérieur – Lorsque vous ne l'utilisez pas, la machine doit être remisée à l'intérieur dans un endroit sec et inaccessible aux enfants.
• Manuel – Consultez le manuel qui contient des détails importants si la machine doit être remisée pour une longue période.

Consignes de sécurité concernant les batteries et le chargeur

REMARQUE : ce produit est un outil seul. Les batteries et le chargeur ne sont pas inclus. Ils doivent être achetés séparément. Le modèle 24V-X2-LS6T-CT est compatible avec les batteries et chargeurs du système iON+ de 24 V. Pour plus de renseignements, voir la page 43.

Nous avons consacré beaucoup de temps à la conception de chaque bloc-piles afin de nous assurer de vous fournir des batteries qui peuvent être utilisées sans danger, sont robustes et ont une énergie volumique élevée. Les cellules de batterie sont munies d'un large éventail de dispositifs de sécurité. Chaque cellule individuelle est initialement formatée et ses courbes électriques caractéristiques sont enregistrées. Ces données sont ensuite utilisées exclusivement pour assembler les meilleurs blocs-piles possibles.

Malgré toutes ces mesures de précaution, il faut toujours faire preuve de prudence lors de la manipulation de batteries. Pour utiliser sans danger les batteries, les points suivants doivent être observés en permanence. L'utilisation sans danger peut uniquement être garantie si les cellules sont intactes. Toute manipulation inappropriée des blocs-piles peut endommager les cellules.

IMPORTANT! Les analyses confirment que la mauvaise utilisation de batteries à haut rendement et un entretien laissant à désirer sont les principaux facteurs responsables de dommages corporels et/ou des produits.

⚠ AVERTISSEMENT! Utiliser uniquement des batteries de rechange homologuées. D'autres types de batteries peuvent endommager la machine et empêcher son bon fonctionnement, ce qui peut entraîner de graves dommages corporels.

⚠ AVERTISSEMENT! Ne pas utiliser de blocs-piles ou une machine endommagés ou modifiés. Les batteries endommagées ou modifiées peuvent se comporter de manière imprévisible et être la cause d'un incendie, d'une explosion ou de dommages corporels.

Faites réparer ou entretenir vos blocs-piles par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. C'est à ce prix que la sécurité des blocs-piles sera préservée.

⚠ MISE EN GARDE! Pour réduire le risque de dommages corporels, utiliser uniquement le chargeur iON+ de 24 V d'origine désigné pour les blocs-piles iON+ de 24 V. L'utilisation d'autres types de batteries ou de chargeurs présente des risques d'incendie et de dommages corporels et matériels. Ne modifiez pas la machine ou les blocs-piles

ou n'essayez pas de les réparer, sauf précisions contraires concernant leur utilisation ou leur entretien. Ne brancher aucun bloc-piles sur le secteur ou l'allume-cigare d'une voiture, car une mauvaise utilisation de ce type désactivera et endommagera irrémédiablement le bloc-piles.

⚠ AVERTISSEMENT! Pour réduire le risque de secousse électrique, toujours débrancher le chargeur avant d'effectuer un nettoyage ou un entretien. Ne pas laisser d'eau couler dans le chargeur. Pour réduire le risque de secousse électrique, utiliser un disjoncteur différentiel de fuite de terre (DDFT).

• Retirer les batteries – Pour réduire le risque d'incendie, éteignez la fendeuse de bûches et retirez les batteries si vous ne l'utilisez pas, lorsque vous retirez ce qui la bloque, avant d'effectuer des réglages, de changer d'accessoire, de la remiser ou de procéder à un entretien.
• Éviter les endroits dangereux – Ne chargez pas les blocs-piles sous la pluie, sous la neige ou dans les endroits humides ou mouillés. N'utilisez pas les blocs-piles ou le chargeur lorsque l'atmosphère est explosive (vapeurs d'essence, poussière ou matières inflammables), des étincelles pouvant se produire lors de l'insertion ou le retrait des blocs-piles, ce qui pourrait provoquer un incendie.
• Charger dans un endroit bien ventilé – N'obstruez pas les fentes d'aération du chargeur. Dégagez le voisinage immédiat du chargeur pour qu'il soit bien ventilé. Interdisez de fumer et n'autorisez la présence d'aucune flamme nue à proximité d'un bloc-piles se chargeant. Les gaz dégagés dans l'atmosphère peuvent exploser.

REMARQUE : la zone de température de sécurité pour les batteries est comprise entre 5 °C et 40,5 °C. Ne chargez pas les batteries à l'extérieur lorsqu'il gèle; chargez-les à température ambiante.

- Prendre soin du cordon du chargeur – Lorsque vous débranchez le chargeur, afin d'éviter d'endommager la fiche électrique et le cordon, tirez sur la fiche dans la prise et non sur le cordon. Ne transportez jamais le chargeur par son cordon. Maintenez le cordon à l'écart de la chaleur, de l'huile et des arêtes vives. Pendant l'utilisation du chargeur, assurez-vous que personne ne marche sur le cordon, ne trébuche dessus et qu'il ne peut être ni endommagé ni soumis à des tensions ou des pressions. N'utilisez pas un chargeur dont le cordon ou sa fiche sont endommagés. Remplacez immédiatement tout chargeur endommagé.

- Ne pas utiliser de rallonge électrique, sauf nécessité absolue – L'utilisation d'une rallonge électrique mal adaptée, endommagée ou mal branchée présente des risques d'incendie et de secousse électrique. S'il s'avère nécessaire d'utiliser une rallonge électrique, branchez le chargeur dans une rallonge électrique de calibre 16 ou plus gros, la fiche femelle correspondant à la fiche mâle sur le chargeur. Vérifiez que la rallonge électrique est en bon état.

• Ne pas exposer la machine ou les blocs-piles au feu – Une exposition à un feu ou une température supérieure à 130 °C peut déclencher l'explosion des blocs-piles et entraîner des dommages corporels et matériels. Des gaz et des particules toxiques se dégagent de blocs-piles qui brûlent.
• Ne pas écraser, faire tomber ou endommager les blocs-piles – N'utilisez pas les blocs-piles ou le chargeur s'ils ont reçu un coup brutal, s'ils sont tombés de plus d'un mètre de hauteur, s'ils ont été écrasés ou endommagés d'une façon ou d'une autre. Même si le boîtier d'un bloc-piles ne semble pas être endommagé, les cellules à l'intérieur de la batterie peuvent avoir été gravement endommagées. Dans ce cas, veuillez lire les renseignements sur l'élimination des déchets en ce qui concerne les batteries.
• Ne rien démonter – Un remontage mal effectué peut poser un risque important de secousse électrique, d'incendie ou d'exposition aux produits chimiques toxiques de la batterie. Si les batteries ou le chargeur sont endommagés, veuillez communiquer avec un revendeur Snow Joe® + Sun Joe® agréé ou appeler le service à la clientèle Snow Joe® + Sun Joe® au 1-866-SNOWJOE (1-866-766-9563) pour de l'aide.
• Les produits chimiques d'une batterie peuvent occasionner de graves brûlures – Si une batterie est endommagée, des produits chimiques peuvent s'en échapper. Les produits chimiques d'une batterie au lithium-ion réagiront violemment avec l'air; évitez tout contact avec. Si la peau est entrée en contact avec les produits chimiques d'une batterie, lavez la zone affectée à l'eau et au savon. Si les yeux sont entrés en contact avec les produits chimiques d'une batterie, rincez immédiatement à grande eau pendant 20 minutes et consultez un médecin. Retirez les vêtements contaminés et jetez-les.
• Risque de court-circuit – Un court-circuit se produira si un objet en métal relie les contacts positif et négatif d'un bloc-piles. Ne placez aucun bloc-piles près de tout ce qui peut provoquer un court-circuit, par exemple un trombone, une pièce de monnaie, une clé, une vis, un clou ou tout autre objet métallique. Un bloc-piles en court-circuit présente un risque d'incendie et peut blesser gravement.
• Ranger les blocs-piles et le chargeur dans un endroit frais et sec – Idéalement, rangez les blocs-piles à 15 °C et chargez-les au moins à 40 %. Ne rangez pas les blocs-piles ou le chargeur dans un endroit où la température peut être supérieure à 40,5 °C, par exemple directement sous les rayons du soleil ou à l'intérieur d'un véhicule, ou lorsqu'elle peut descendre en dessous de 5 °C.

REMARQUE : veillez à ce que les blocs-piles ne gèlent pas. Les blocs-piles qui ont été entreposés à une température inférieure à 0 °C pendant plus de 60 minutes doivent être éliminés.

• Charger avant utilisation – Les blocs-piles fournis avec votre machine ne sont que partiellement chargés. Les blocs-piles doivent être à charge complète avant d'utiliser la fendeuse de bûches pour la première fois.
• Vieillissement des batteries – Les batteries au lithium-ion s'usent naturellement avec le temps. Un bloc-piles doit être remplacé au plus tard lorsque sa capacité chute à 80 % de sa capacité d'origine, neuf. Les cellules affaiblies d'un bloc-piles usé ne peuvent plus produire la forte intensité exigée pour que votre machine fonctionne normalement, ce qui présente un risque pour la sécurité.
• Ne jamais décharger complètement les blocs-piles – La décharge totale d'une batterie endommagera ses cellules. Le rangement prolongé d'une batterie est la cause la plus commune d'une décharge poussée. Arrêtez votre travail dès que vous remarquez que la puissance d'une batterie chute ou dès que le système de protection électronique se déclenche. Pour un rendement optimal des blocs-piles, chargez-les fréquemment. Rangez les blocs-piles pour une longue période uniquement s'ils sont à charge complète.
• Ne pas surcharger les blocs-piles – Empêchez la fendeuse de bûches et les blocs-piles d'être surchargés. Les surcharges donneront rapidement lieu à une surchauffe et endommageront les cellules à l'intérieur du boîtier de batterie, même si cette surchauffe n'est pas visible de l'extérieur. Par mesure de sécurité, le coupe-circuit de protection intégré coupera l'alimentation électrique de la machine. Après une utilisation normale et avant de recharger les blocs-piles, laissez-les se refroidir à la température ambiante.

IMPORTANT! N'essayez pas d'allumer la machine si le coupe-circuit de protection a été activé. Vous pourriez endommager les blocs-piles.

• Tension de sortie – Veuillez vérifier les données marquées sur l'étiquette signalétique du chargeur de batteries. Assurez-vous que la tension de l'alimentation électrique correspond à celle marquée sur l'étiquette signalétique. Ne les branchez jamais dans une prise de secteur de tension différente.
• Utilisation du chargeur – N'utilisez pas le chargeur de batteries qui est fourni pour charger d'autres types de blocs-piles ou d'outils.
• Ne pas charger les blocs-piles de façon excessive – Ne dépassez pas le temps maximal de charge. En chargeant de façon excessive les blocs-piles, vous endommagerez leurs cellules. Ne laissez pas les batteries dans le chargeur pendant plusieurs jours consécutifs.
• Anormalités de bloc-piles – N'utilisez ni batterie qui a enflé ou subi des déformations ni batterie présentant d'autres symptômes atypiques (dégagement de gaz, sifflement, fissures, etc.).
• Décharge électrostatique – Lorsque vous manipulez une batterie, prenez garde aux décharges électrostatiques, car elles peuvent endommager le système de protection électronique et les cellules de la batterie. Pour éviter de produire des décharges électrostatiques, ne touchez jamais les bornes d'une batterie.

Symboles de sécurité

Le tableau suivant décrit et explique les symboles de sécurité pouvant être marqués sur cette machine. Avant d'essayer de procéder à son assemblage et de l'utiliser, lisez, comprenez et suivez toutes les instructions sur le produit.

Symboles Descriptions Symboles Descriptions
	LIRE LE MANUEL D’UTILISATION- Lire, comprendre et suivre toutes les instructions du manuel d’utilisation avant d’essayer d’assembler et d’utiliser la machine.		ALERTE DE SÉCURITÉ - Indique une précaution, un avertissement ou un danger.
	Porter des gants de protection et des chaussures pour utiliser la machine et manipuler les débris.		Pour éviter de se blesser, porter des lunettes de sécurité.
	AVERTISSEMENT! Ne pas exposer la machine à la pluie ou une forte humidité. Maintenir au sec.		Les pièces mobiles peuvent écraser et couper les mains et les doigts. Tenir les mains à l’écart du poussoir du vérin, du coin fendeur et de la bûche pendant le fendage.
	Tenir les mains à l’écart des fentes et des fissures pouvant s’ouvrir dans la bûche. Ne pas retirer à la main une bûche coincée.		AVERTISSEMENT! Ne jamais perdre de vue le mouvement de la fendeuse de bûches.
	Remiser à l’intérieur. Ne jamais remiser la fendeuse de bûches à l’extérieur.		Maintenir les spectateurs et les enfants à une distance de sécurité.

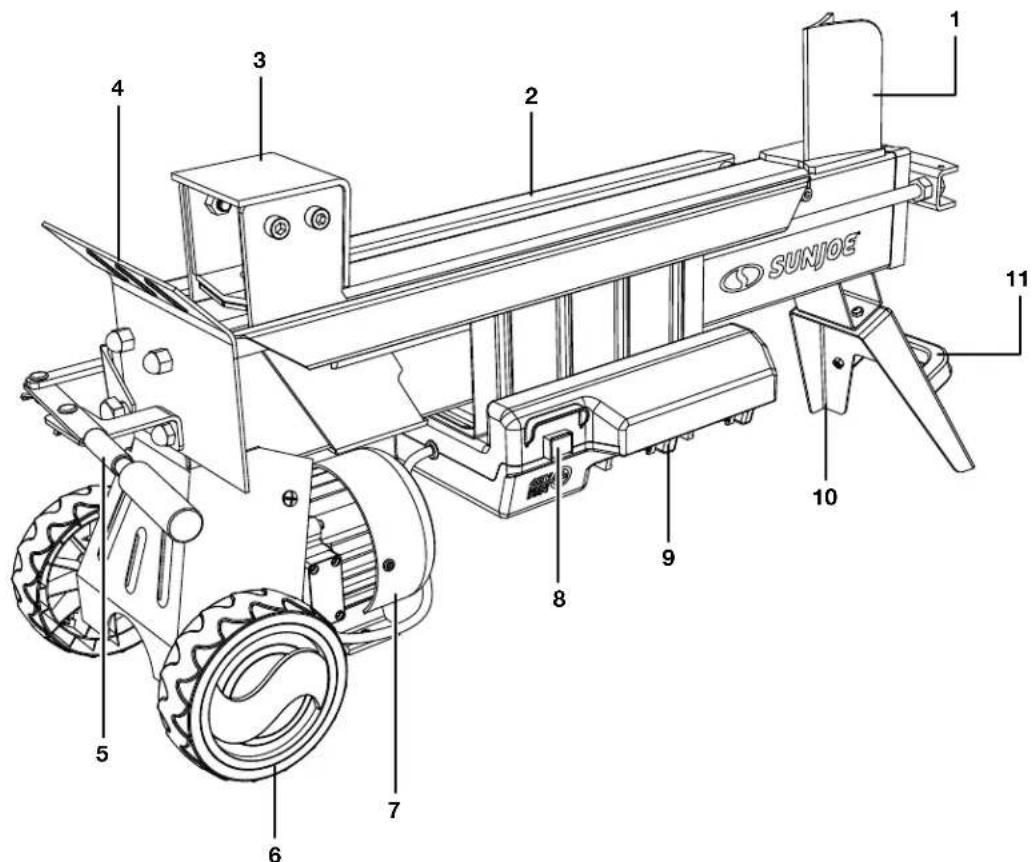

Apprenez à mieux connaître votre fendeuse de bûches hydraulique sans cordon

Avant d'utiliser la fendeuse de bûches, lisez attentivement le manuel d'utilisation et les consignes de sécurité. Pour vous familiariser avec l'emplacement des différents réglages et commandes, comparez l'illustration ci-dessous avec votre produit. Conservez ce manuel pour pouvoir le consulter dans le futur.

1. Coin fendeur
2. Rail de guidage
3. Poussoir du vérin

4. Protège-levier de commande

5. Levier de commande

6. Roue

7. Moteur

8. Bouton marche/arrêt

9. Compartiment à batteries
10. Béquille-support
11. Poignée

VENDUS SÉPARÉMENT

24VBAT

24VBAT-XR824VBAT-XR

Un choix de batteries et de chargeurs est offert sur le site sunjoe.com

24VCHRG-QC

24VCHRG-DPC

Données techniques

Moteur sans balais....1 800 W

Cycle d'utilisation (S3)....5 min en marche | 10 min à l'arrêt

Taille max. de bûche.... 25,4 cm (diamètre) 52 cm (longueur)

Force de fendage ....5,4 tonnes métriques

Capacité du réservoir hydraulique .... 4,2 litres

Pression hydraulique.... 2 900 psi (20 MPa)

Tension max.* des batteries 24 VCC

Poids net 37,3 kg

*Génère 48 V max. grâce à deux batteries au lithium-ion de 24 V. Tension initiale à vide; grimpe à 24 volts une fois complètement chargée; la tension nominale sous charge typique est de 21,6 volts.

Déballage

Contenu de la caisse

• Fendeuse de bûches
- Poignée

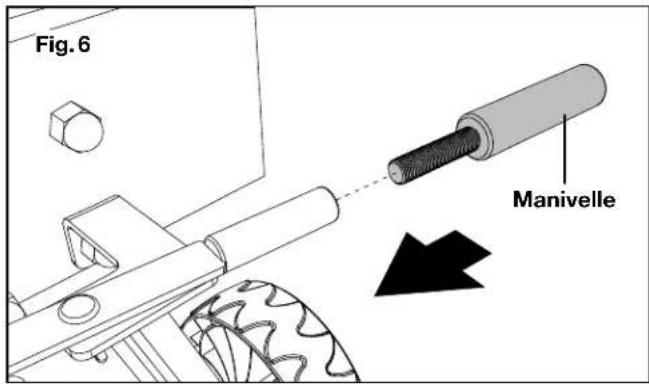

- Manivelle
• Levier de commande
- Articulation
• Goupille fendue
• Vis à tête creuse M6 (2)
• Rondelle (2)
- Contre-écrou (2)
• Manuel et carte d'enregistrement

REMARQUE : pour utiliser cette fendeuse de bûches sans cordon, il vous faut deux batteries et un chargeur du système iON+ de 24 V. Pour les options et spécifications de batteries et de chargeurs, veuillez consulter la page 43 ou vous rendre sur le site snowjoe.com pour plus de renseignements.

1. Retirez soigneusement la fendeuse de bûches de la caisse et inspectez-la pour vérifier que tous les éléments énumérés ci-dessus sont fournis.
2. Inspectez soigneusement le contenu afin de vous assurer qu'aucun élément ne s'est cassé ou n'a été endommagé pendant l'expédition. Si vous constatez que des pièces manquent ou sont endommagées, NE PAS retourner le produit au magasin. Veuillez plutôt appeler le service à la clientèle Snow Joe® + Sun Joe® au 1-866-SNOWJOE (1-866-766-9563).

REMARQUE : ne jetez pas la caisse d'expédition et l'emballage tant que vous n'êtes pas prêt à utiliser la fendeuse de bûches. L'emballage est fabriqué dans des matériaux recyclables. Éliminez ces matériaux de façon appropriée et conformément à la réglementation ou conservez l'emballage pour le remisage de longue durée du produit.

IMPORTANT! Le matériel et l'emballage ne sont pas des jouets. Ne laissez pas les enfants jouer avec les sacs en plastique, les feuilles métalliques ou les petites pièces. Ces éléments peuvent être avalés et risquent de provoquer une suffocation!

Utilisation du bloc-piles

Cette machine est alimentée par deux batteries au lithium-ion. Les blocs-piles sont entièrement scellés et ne nécessitent aucun entretien.

OUTIL SEUL

BATTERIE ET CHARGEUR VENDUS SÉPARÉMENT

Pour utiliser cette fendeuse de bûches sans cordon, il vous faut deux batteries et un chargeur du système iON+ de 24 V. Pour les options et spécifications de batteries et de chargeurs, veuillez consulter la page 43 ou vous rendre sur le site snowjoe.com pour plus de renseignements.

Témoin de charge de batterie

Chaque bloc-piles est équipé d'un bouton-poussoir pour vérifier le niveau de charge. Appuyez simplement sur le bouton-poussoir pour lire le niveau de charge de la batterie à l'aide des témoins de charge :

Témoins Indications
	Bouton de niveau de charge
[0XK7]	La batterie est à 30 % de sa capacité
	La batterie est à 60 % de sa capacité
[1HSDW]	La batterie est à charge complète.

REMARQUE : si le bouton de niveau de charge ne semble pas fonctionner, chargez la batterie.

REMARQUE : immédiatement après avoir utilisé le bloc-piles, le bouton de niveau de charge peut afficher une charge plus faible que si la vérification avait eu lieu quelques minutes plus tard. Les cellules des batteries « récupèrent » une partie de leur charge après une période de repos.

Utilisation des blocs-piles

⚠ AVERTISSEMENT! Charger uniquement les blocs-piles au lithium-ion iON+ de 24 V Sun Joe® dans un chargeur au lithium-ion iON+ de 24 V Sun Joe® compatible. Tout autre type de chargeurs peut être à l'origine de dommages corporels et matériels.

Pour réduire le risque de secousse électrique, ne laissez pas d'eau couler dans le chargeur.

OUTIL SEUL

BATTERIE ET CHARGEUR VENDUS SÉPARÉMENT

Pour utiliser cette fendeuse de bûches sans cordon, il vous faut deux batteries et un chargeur du système iON+ de 24 V. Pour les options et spécifications de batteries et de chargeurs, veuillez consulter la page 43 ou vous rendre sur le site snowjoe.com pour plus de renseignements.

Comment charger une batterie

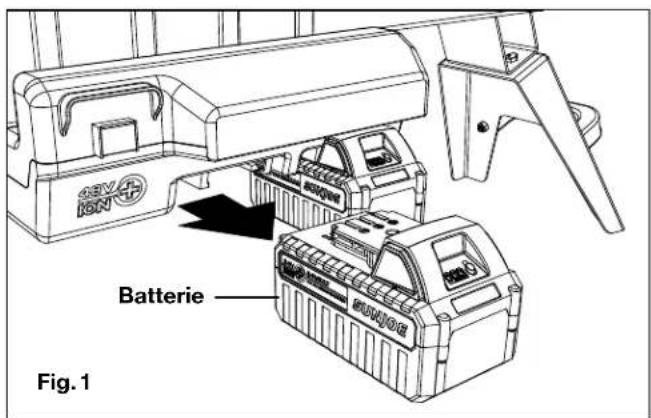

1. Pour retirer un bloc-piles de son compartiment, appuyez sur les boutons-poussoirs de verrouillage de chaque côté de la batterie (Fig. 1).

1. La façon de recharger votre batterie au lithium-ion dépend de votre modèle de chargeur Snow Joe® + Sun Joe®. Vous pouvez insérer votre batterie de 24 V dans le chargeur rapide 24VCHRG-QC (vendu séparément) ou dans le double chargeur 24VCHRG-DPC (vendu séparément) (Fig. 2 et 3).

1. Les témoins de charge de batterie s'allumeront un par un pendant le processus de charge. Débranchez immédiatement le chargeur lorsque les témoins de charge sont tous les trois allumés.

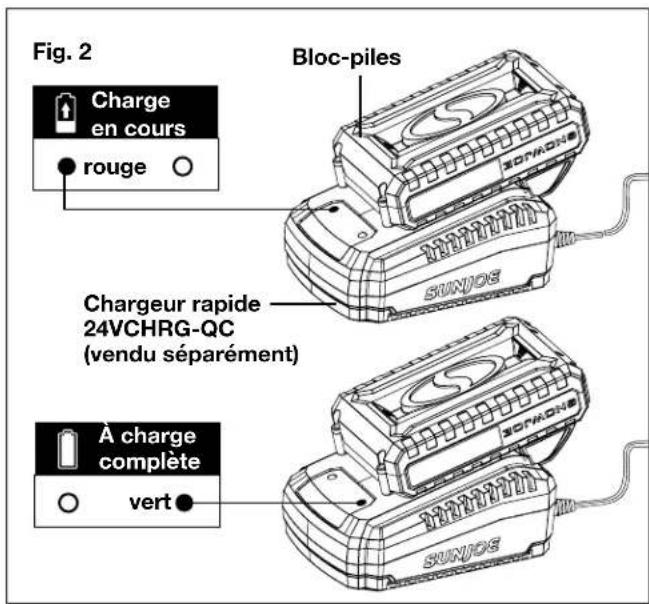

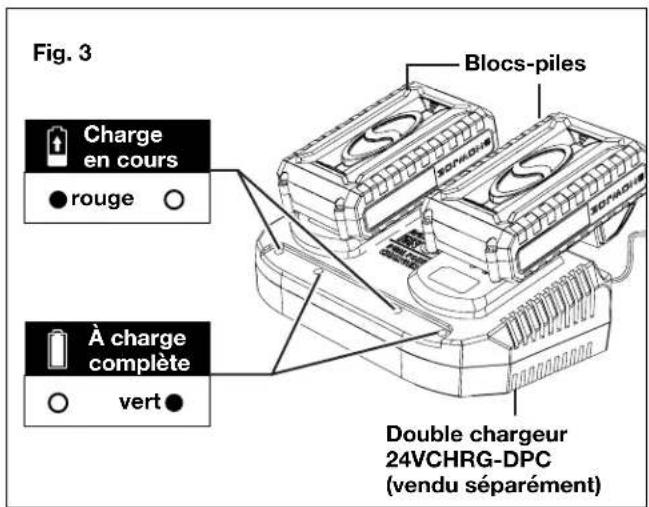

2. Le chargeur rapide 24VCHRG-QC (vendu séparément) et le double chargeur 24VCHRG-DPC (vendu séparément) sont également dotés de témoins de charge supplémentaires qui indiquent le statut de charge (Fig. 2 et 3).

MISE EN GARDE! RISQUE D'INCENDIE.

Pour déconnecter le chargeur de la batterie, s'assurer de débrancher d'abord le chargeur de la prise, puis de retirer la batterie du chargeur.

⚠ AVERTISSEMENT! Les chargeurs ne s'éteignent pas automatiquement lorsque la batterie est à charge complète. Veiller à ne pas laisser la batterie dans le chargeur. Éteindre le chargeur ou le débrancher du secteur une fois que la batterie est à charge complète.

1. Recharger la batterie au moment opportun prolongera sa durée de vie. Vous devez recharger le bloc-piles lorsque vous remarquez une chute de puissance de l'outil.
   IMPORTANT! Ne laissez jamais le bloc-piles se décharger complètement, car ceci l'endommagerait irrémédiablement.
2. Une fois que le bloc-piles est à charge complète, retirez-le du chargeur en tirant le bouton-poussoir de verrouillage et en le faisant glisser vers l'arrière pour le dégager du chargeur.

Assemblage

⚠ AVERTISSEMENT! Pour empêcher tout démarrage accidentel pouvant être à l'origine de graves dommages corporels, toujours retirer les blocs-piles de la machine avant l'assemblage.

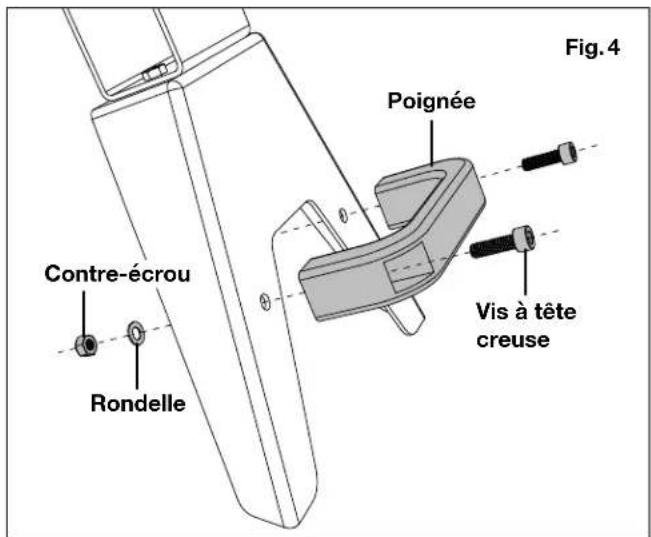

1. Posez la poignée sur la béquille-support en l'attachant à l'aide du jeu de vis à tête creuse, rondelles et contre-écrous qui est inclus (Fig. 4).

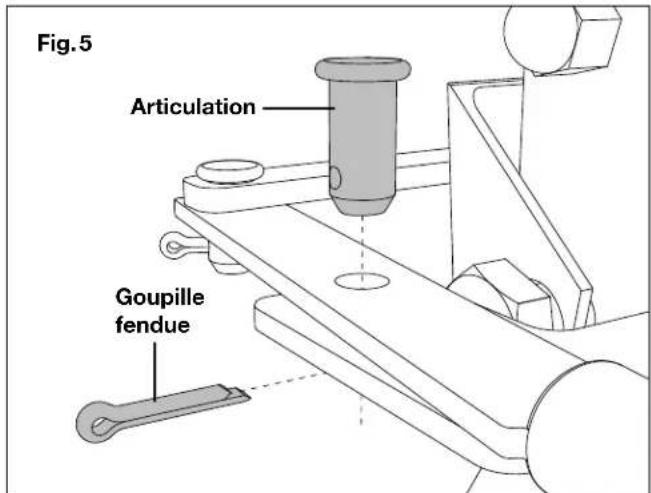

1. Assemblez le levier de commande à l'aide de l'articulation et de la goupille fendue (Fig. 3).

1. Vissez la manivelle dans le levier de commande à l'arrière de la fendeuse de bûches (Fig. 6).

Utilisation

OUTIL SEUL

BATTERIE ET CHARGEUR VENDUS SÉPARÉMENT

Pour utiliser cette fendeuse de bûches sans cordon, il vous faut deux batteries et un chargeur du système iON+ de 24 V. Pour les options et spécifications de batteries et de chargeurs, veuillez consulter la page 43 ou vous rendre sur le site snowjoe.com pour plus de renseignements.

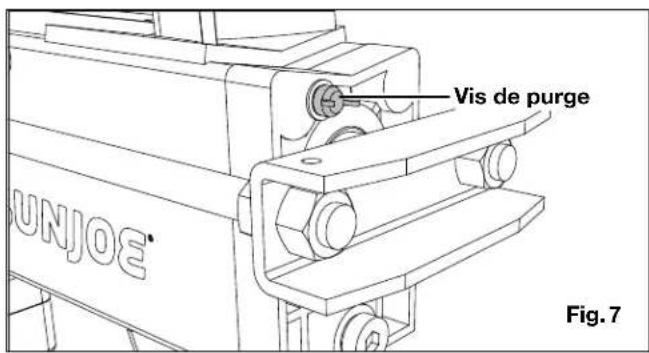

1. Avant d'utiliser la fendeuse de bûches, desserrez la vis d'évacuation d'air de trois ou quatre tours dans le sens antihoraire pour permettre à l'air du circuit hydraulique d'être purgé (Fig. 7).

REMARQUE : pour empêcher toute fuite d'huile hydraulique, serrez la vis d'évacuation d'air avant de transporter la machine.

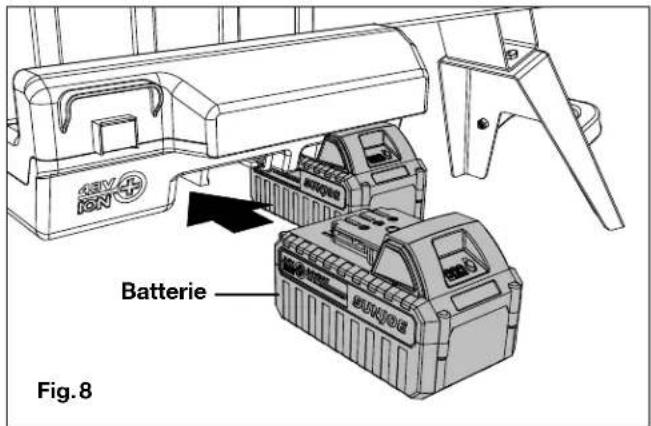

1. Faites glisser les deux batteries dans le compartiment à batteries (Fig. 8).

1. Chargez une bûche et une seule sur le rail de guidage, dans le sens de la longueur. Fendez toujours dans le sens du grain du bois et non à rebours.

REMARQUE : ne fendez jamais de bûches de plus de 25,4 cm de diamètre ou 52 cm de longueur.

⚠ AVERTISSEMENT! Ne jamais charger ou décharger une bûche quand le poussoir du vérin se déplace.

1. Pour commencer à fendre, appuyez sur le bouton marche/arrêt de la main droite et tirez simultanément le levier de commande de la main gauche (Fig. 9).

REMARQUE : les nœuds, le bois vert ou le bois de feuillus peuvent présenter une résistance supplémentaire pour la fendeuse de bûches. Ne forcez pas la machine si vous ne parvenez pas à fendre la bûche dès le premier essai.

1. Le poussoir du vérin se déplacera vers l'avant en forçant la bûche dans le coin fendeur.

2. Relâchez le bouton marche/arrêt et le levier de commande. Avant de retirer quoi que ce soit de la machine, patientez jusqu'à ce que le poussoir du vérin soit complètement retourné à sa position d'origine et ne se déplace plus.

3. Pour fendre davantage une bûche, placez la pièce de bois sur le rail de guidage et répétez les étapes 4 à 6.

Retrait d'une bûche coincée

Si la bûche se coince sur le coin fendeur et ne veut pas se fendre complètement, suivez les instructions ci-dessous pour retirer la bûche.

⚠ AVERTISSEMENT! Ne pas essayer de retirer la bûche coincée à l'aide des mains ou de la cogner pour qu'elle se dégage du coin fendeur. Ceci pourrait provoquer de graves dommages corporels ou endommager la machine.

1. Relâchez le bouton marche/arrêt et le levier de commande. Patientez jusqu'à ce que le poussoir du vérin soit complètement retourné à sa position d'origine et ne se déplace plus.

2. Insérez un coin de bois sous la bûche coincée (Fig. 10).

1. Appuyez sur le bouton marche/arrêt et tirez simultanément le levier de commande pour démarrer la fendeuse de bûches. Laissez-la pousser complètement le coin de bois sous la bûche coincée.

2. Répétez les étapes 2et 3 en utilisant progressivement des coins de plus en plus gros jusqu'à ce que la bûche se décoince.

Soin et entretien

⚠ AVERTISSEMENT! Avant d'inspecter, de nettoyer ou d'effectuer toute autre tâche d'entretien, toujours retirer les batteries et s'assurer que toute la pression emmagasinée se soit dissipée.

⚠ AVERTISSEMENT! Effectuer uniquement les réparations et le travail d'entretien décrits dans ce manuel. Tout autre travail doit être effectué par un technicien qualifié.

• Appliquez périodiquement une légère couche d'huile antirouille, par exemple de l'huile 3 en 1 ou WD-40, sur les ressorts pour les maintenir en bon ordre de marche.

• Inspectez périodiquement la machine pour vérifier qu'il n'y a ni attaches desserrées ni pièces usées, manquantes ou endommagées.

• Nettoyez et lubrifiez périodiquement les pièces.

• Le cas échéant, affutez le coin fendeur. Utilisez une lime plate ou une meuleuse d'angle pour éliminer les bavures et supprimer les aspérités de l'arête de coupe.

Remplacement de l'huile hydraulique

Toutes les 150 heures d'utilisation, l'huile hydraulique doit être remplacée par de l'huile hydraulique anti-usure AW32. Pour remplacer l'huile hydraulique, suivez les instructions ci-dessous.

1. Avant de retirer les batteries de la fendeuse de bûches, assurez-vous que toutes les pièces mobiles sont à l'arrêt complet.
2. Placez un récipient sous l'orifice de vidange. Puis, à l'aide d'une clé hexagonale de 8 mm, dévissez le bouchon d'huile (auquel est attaché la jauge d'huile) et basculez la fendeuse de bûches vers l'avant pour permettre à l'huile de se vider du réservoir (Fig. 11).

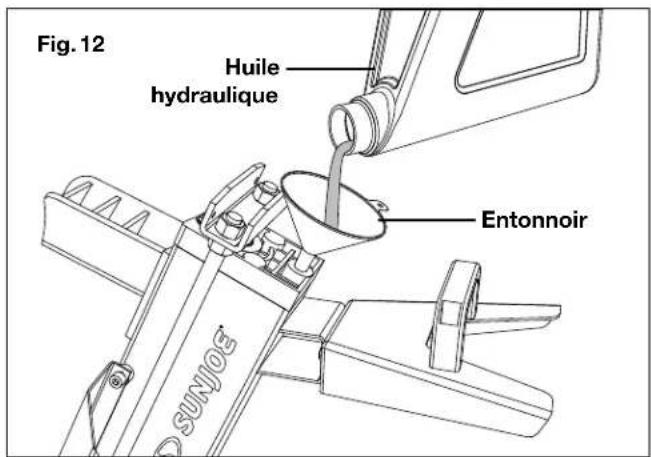

1. Basculez la fendeuse de bûches à la verticale et placez un entonnoir dans l'orifice de vidange. Remplissez ensuite le réservoir hydraulique d'huile hydraulique anti-usure AW32 (Fig. 12).

1. Pour vérifier le niveau d'huile, essuyez la jauge d'huile à l'aide d'un chiffon et, la fendeuse de bûches étant basculée à la verticale, insérez complètement la jauge d'huile dans le bouchon de vidange, puis retirez-la. La marque du résidu d'huile doit être entre l'encoche supérieure (niveau de plein d'huile) et l'encoche inférieure (niveau d'huile bas) (Fig. 13).

Remisage

• Retirez les batteries de la machine avant de la remiser.
- Remisez la machine et ses accessoires dans un endroit sec, à l'abri du gel, bien ventilé et hors de portée des enfants.
- La température idéale pour remiser la fendeuse de bûches est comprise entre 10 °C et 30 °C.

Rangement des batteries et du chargeur

• Rangez les blocs-piles et le chargeur à température ambiante et à l'abri de l'humidité. Ne les rangez pas dans un endroit humide où les bornes pourraient se corroder.
• Les blocs-piles peuvent être irrémédiablement endommagés s'ils sont rangés pendant une longue période à une température élevée (supérieure à 40,5 °C).
• Débranchez le chargeur de batteries et les blocs-piles si vous ne les utilisez pas. Pour maintenir leur rendement optimal, rechargez les blocs-piles tous les six mois jusqu'à 50 % de leur capacité.

Mise en garde concernant les batteries et informations sur leur élimination

Éliminez toujours vos blocs-piles en vous conformant aux réglementations fédérales, provinciales ou territoriales et locales. Pour obtenir la liste des sites de recyclage, communiquez avec un organisme de recyclage de votre région.

⚠ MISE EN GARDE! Même déchargés, les blocs-piles emmagasinent une certaine énergie. Avant de les éliminer, utiliser du ruban isolant pour couvrir les bornes et empêcher ainsi les blocs-piles de provoquer un court-circuit, ce qui peut déclencher un incendie ou une explosion.

⚠ AVERTISSEMENT! Pour réduire le risque de dommages corporels ou d'explosion, ne jamais brûler ou incinérer un bloc-piles, même s'il est endommagé, à plat ou complètement déchargé. En brûlant, des gaz et des matières toxiques sont émis dans l'environnement immédiat.

Recyclage et élimination

Le produit est livré dans un emballage qui l'empêche d'être endommagé pendant son expédition. Conservez l'emballage jusqu'à ce que vous soyez sûr que toutes les pièces ont été livrées et que le produit fonctionne correctement. Ensuite, recyclez l'emballage ou conservez-le pour un rangement de longue durée.

Symbole DEEE. Les déchets d'équipements électriques ne doivent pas être jetés avec les déchets ménagers. Veuillez les recycler dans les installations prévues à cet effet. Pour les réglementations de recyclage, communiquez avec

les services publics locaux ou avec votre revendeur.

Entretien, réparation et assistance technique

Si votre fendeuse de bûches hydraulique sans cordon Sun Joe® 24V-X2-LS6T-CTnécessite une intervention technique ou un entretien, veuillez appeler le 1-866-SNOWJOE (1-866-766-9563) pour de l'aide.

Numéros de modèle et de série

Lorsque vous communiquez avec l'entreprise pour commander des pièces ou prendre rendez-vous pour une réparation ou un entretien chez un revendeur agréé, vous devez fournir les numéros de modèle et de série qui se trouvent sur l'étiquette autocollante apposée sur le caisson de la machine. Copiez ces numéros dans l'espace réservé ci-dessous.

Veuillez noter les numéros suivants apposés sur votre nouveau produit ou sa carte d'enregistrement :

Accessoires en option

⚠ AVERTISSEMENT! TOUJOURS utiliser des pièces de rechange et des accessoires Snow Joe® + Sun Joe® homologués. NE JAMAIS utiliser des pièces de rechange ou des accessoires qui ne sont pas destinés à être utilisés avec cette fendeuse de bûches. Communiquez avec Snow Joe® + Sun Joe® si vous n'êtes pas sûr que l'utilisation d'une pièce de rechange ou d'un accessoire particulier avec votre fendeuse de bûches soit sans danger. L'utilisation de tout autre accessoire ou de toute autre pièce détachée peut être dangereuse et pourrait provoquer des dommages corporels ou des détériorations d'origine mécanique.

Accessoires Description Modèle
1		Batterie au lithium-ion iON+ de 4,0 Ah et 24 V	24VBAT
2		Batterie au lithium-ion iON+ de 5,0 Ah et 24 V	24VBAT-XR
3		Batterie au lithium-ion iON+ de 8,0 Ah et 24 V	24VBAT-XR8
4		Double chargeur de batteries au lithium-ion iON+ de 24 V	24VCHRG-DPC
5		Double chargeur de batteries au lithium-ion ultra rapide iON+ de 24 V	24VCHRG-HS-DPC
Visitez sunjoe.com pour plus d'options

REMARQUE : les accessoires sont sous réserve de changements sans que Snow Joe ^ + Sun Joe ^ soit pour autant tenue de donner un préavis desdits changements. Les accessoires peuvent être commandés en ligne sur le site sunjoe.com ou par téléphone en appelant le service à la clientèle Snow Joe ^ + Sun Joe ^ au 1-866-SNOWJOE (1-866-766-9563).

LA PROMESSE DE SNOW JOE® + SUN JOE® À SES CLIENTS

Vous êtes notre client et Snow Joe, LLC (« Snow Joe ») SE MET EN QUATRE pour vous servir. Nous nous efforçons de vous rendre l'utilisation de nos produits aussi plaisante que possible. Malheureusement, il peut arriver qu'un produit Snow Joe®, Sun Joe® ou Aqua Joe (« Produit ») ne fonctionne pas ou se casse dans des conditions d'utilisation normales. Nous pensons qu'il est important que vous sachiez ce que vous pouvez attendre de nous. C'est pourquoi nous avons une garantie limitée (« Garantie ») pour nos Produits.

NOTRE GARANTIE :

Snow Joe déclare et garantit que les Produits neufs, d'origine, électriques ou non électriques sont exempts de vices de matière ou de fabrication et, lorsqu'ils font l'objet d'une utilisation résidentielle et ménagère ordinaire, les garantit pendant une période de deux ans à compter de la date d'achat au détail par l'acheteur primitif auprès de Snow Joe ou d'un des revendeurs agréés de Snow Joe, preuve d'achat à l'appui. Étant donné que Snow Joe ne peut pas contrôler la qualité de ses Produits vendus par des revendeurs non agréés, sauf stipulation contraire de la loi, la présente Garantie ne couvre pas les Produits achetés auprès de vendeurs non agréés. Si votre Produit ne fonctionne pas ou si une pièce spécifique couverte par les modalités de la présente Garantie fait l'objet d'un problème quelconque, Snow Joe choisira (1) de vous envoyer une pièce de rechange gratuite, (2) de remplacer le Produit par un produit neuf ou comparable, gratuitement, ou (3) de réparer le Produit. Génial, n'est-ce pas?

La présente Garantie vous donne des droits judiciaires spécifiques, et vous pouvez également avoir d'autres droits qui peuvent varier d'une province ou d'un territoire à l'autre.

ENREGISTREMENT DU PRODUIT :

Snow Joe vous recommande vivement d'enregistrer votre Produit. Vous pouvez l'enregistrer en ligne sur le site snowjoe.com/register, ou en imprimant et en envoyant par courrier une carte d'enregistrement offerte en ligne sur notre site Web, ou par téléphone en appelant notre Service à la clientèle au 1-866-SNOWJOE (1-866-766-9563), ou encore en nous envoyant un courriel à l'adresse [e-mail]. Le fait de ne pas enregistrer l'achat de votre Produit n'a aucune conséquence sur vos droits concernant la garantie. Toutefois, l'enregistrement de votre Produit permettra à Snow Joe de mieux répondre au moindre besoin que vous pourriez avoir en matière de service à la clientèle.

QUI PEUT REVENDIQUER LA COUVERTURE DE LA GARANTIE?

La présente Garantie est étendue par Snow Joe à l'acheteur et propriétaire primitif du Produit.

QU'EST-CE QUI N'EST PAS COUVERT?

La présente Garantie ne s'applique pas si le Produit a été utilisé commercialement, pour des travaux non résidentiels ou s'il fait l'objet d'une location. La présente Garantie ne s'applique pas non plus si le Produit a été acheté auprès d'un revendeur non agréé. La présente garantie ne couvre pas non plus les changements cosmétiques qui n'affectent pas le rendement. Les pièces d'usure comme les courroies, les tarières, les chaînes et les dents ne sont pas couvertes au titre de la présente Garantie et peuvent être achetées en ligne sur le site snowjoe.com ou en appelant le 1-866-SNOWJOE (1-866-766-9563).
