LM180 - Cave à vin LE CHAI - Notice d'utilisation et mode d'emploi gratuit

Marque	Le Chai
Modèle	LM180
Type de produit	Cave à vin
Capacité	18 bouteilles (Bordeaux 0,75 L standard)
Dimensions (LxPxH)	295 x 571 x 820 mm
Poids	28 kg
Alimentation	220-240 V ~ 50 Hz
Classe climatique	N/ST (16 °C à 38 °C)
Type d'installation	Encastrable
Dégivrage	Automatique (No-Frost)
Plage de température	5 °C à 18 °C
Éclairage intérieur	LED, avec temporisation et mode continu
Système anti-vibrations	Amortisseurs spéciaux et mousse polyuréthane
Système anti-UV	Porte en verre traitée filtrant les UV
Système d'humidification	Bac d'eau réglable (selon modèle)
Réfrigérant	Isobutane (R600a)
Fonctions	Réglage électronique de température, affichage digital, lumière intérieure
Entretien et nettoyage	Nettoyage à l'eau tiède savonneuse, dépoussiérage du condenseur
Sécurité	Verrouillage enfant (non), protection contre les surcharges, mise à la terre
Pièces détachées et réparabilité	Garantie 5 ans, pièces disponibles 7 ans
Informations générales	Usage domestique uniquement, stockage du vin

FOIRE AUX QUESTIONS - LM180 LE CHAI

Comment régler la température de la cave à vin ?

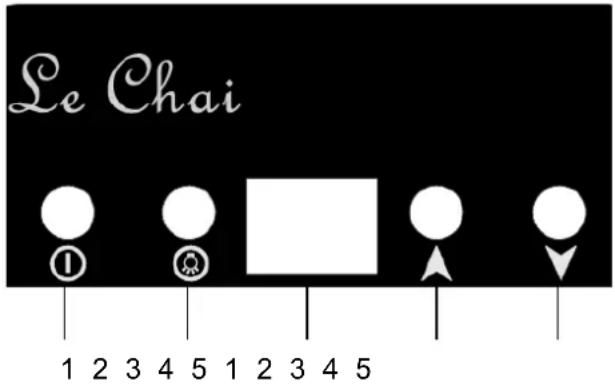

Utilisez les boutons ▲ et ▼ du bandeau de commande. La plage de température est de 5 °C à 18 °C. L'affichage clignote pendant 5 secondes avant de montrer la température actuelle.

Que faire si la cave ne refroidit pas assez ?

Vérifiez la température réglée, la température ambiante, la fermeture de la porte, l'étanchéité du joint, et l'espace autour de l'appareil. Assurez-vous que la ventilation n'est pas obstruée.

Comment allumer la lumière intérieure en continu ?

Appuyez sur le bouton lumière (2) pendant 5 secondes : l'afficheur indique « LP ». Pour revenir à l'extinction automatique, répétez l'opération : l'afficheur indique « LF ».

Puis-je changer le sens d'ouverture de la porte ?

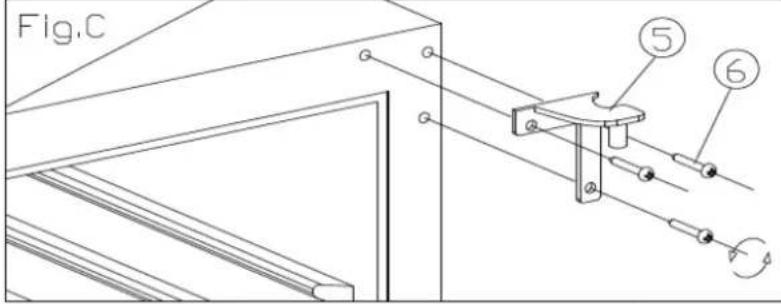

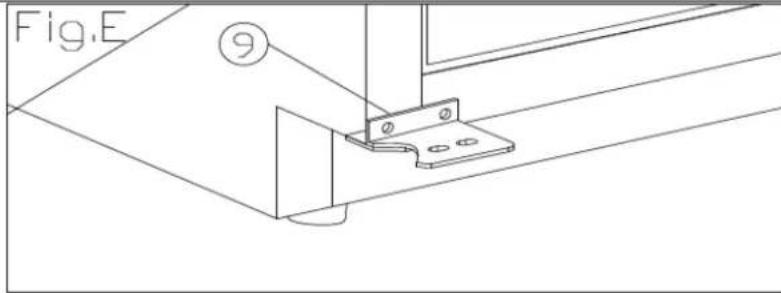

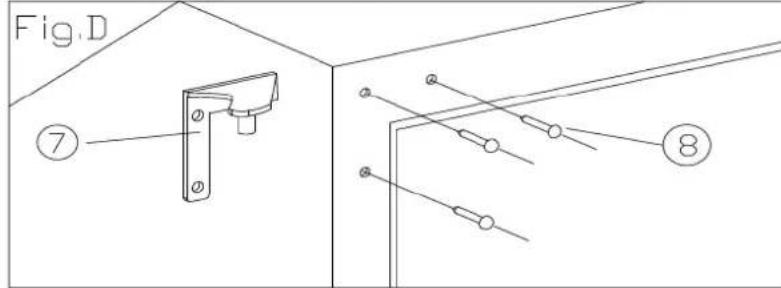

Oui, en déplaçant les charnières. Débranchez d'abord l'appareil. Suivez les étapes de la notice : démontez la porte, inversez les charnières supérieure et inférieure, puis remontez la porte.

Que faire en cas de coupure de courant ?

Attendez 5 minutes avant de rallumer la cave à vin. Après une coupure, la cave ne se rallumera pas immédiatement par sécurité.

Comment nettoyer la cave à vin ?

Débranchez l'appareil. Utilisez de l'eau tiède légèrement savonneuse. N'utilisez pas de produits abrasifs. Lavez les clayettes et les parois intérieures, puis séchez soigneusement.

La cave à vin peut-elle être utilisée pour des denrées alimentaires ?

Non, elle est conçue uniquement pour le stockage du vin. Ne stockez pas d'aliments périssables.

Quelle est la capacité maximale en bouteilles ?

Jusqu'à 18 bouteilles de type Bordeaux 0,75 L. Le nombre peut varier selon les formats et l'utilisation du bac d'humidification.

Comment entretenir le système d'humidification ?

Remplissez le bac d'eau aux 3/4 de sa capacité. Vérifiez régulièrement le niveau d'eau et ajoutez-en si nécessaire. Placez-le sur la clayette sous le ventilateur.

Que faire si l'écran n'affiche rien ?

Contactez le service après-vente. L'écran ou le circuit imprimé peut être défectueux. Ne tentez pas de réparer vous-même.

MODE D'EMPLOI LM180 LE CHAI

Présentation de l'appareil Page 3

Avertissements et conseils importants Page 5

Installation

Page 10

Informations spécifiques

Page 11

Utilisation Page 14

Entretien Page 16

Problèmes et solutions Page 16

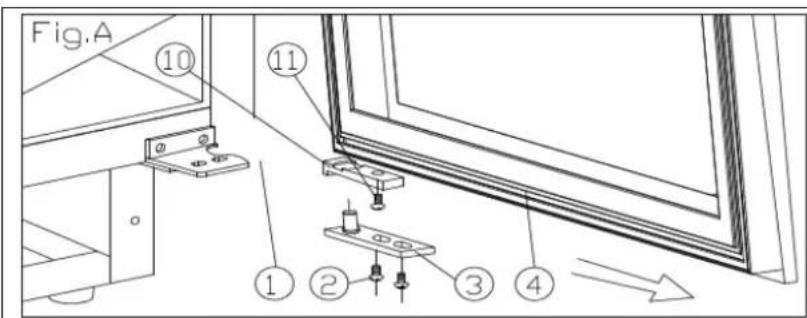

Changement du sens d'ouverture de la porte Page 17

CARACTERISTIQUES TECHNIQUES ET ENERGETIQUES

Marque : Le Chai	Modèle LM70/LMN70(7 bouteilles)	Modèle LM180/LMN180(18 bouteilles)
Alimentation 220-240V~ 50Hz
Dimension (L*P*H) (mm) 145x471x	865 295x571x820/295x561x820
Poids 19 kg	28 kg
Dégivrage	Sans givre
Classe climatique	N/ST:Cet appareil est conçu pour être utilisé à une température ambiante comprise entre 16°C et 38°C
Type d'installation	Encastrable

Cet appareil est destiné uniquement au stockage du vin.

La fiche d'information sur le produit selon le règlement 2019/2016/UE est disponible via

Modèle	Site web	QR-code
LM70	https //eprel.ec.europa/qr/469215
LMN70	https //eprel.ec.europa/qr/469219
LM180	https //eprel.ec.europa/qr/346455
LMN180	https //eprel.ec.europa/qr/347711

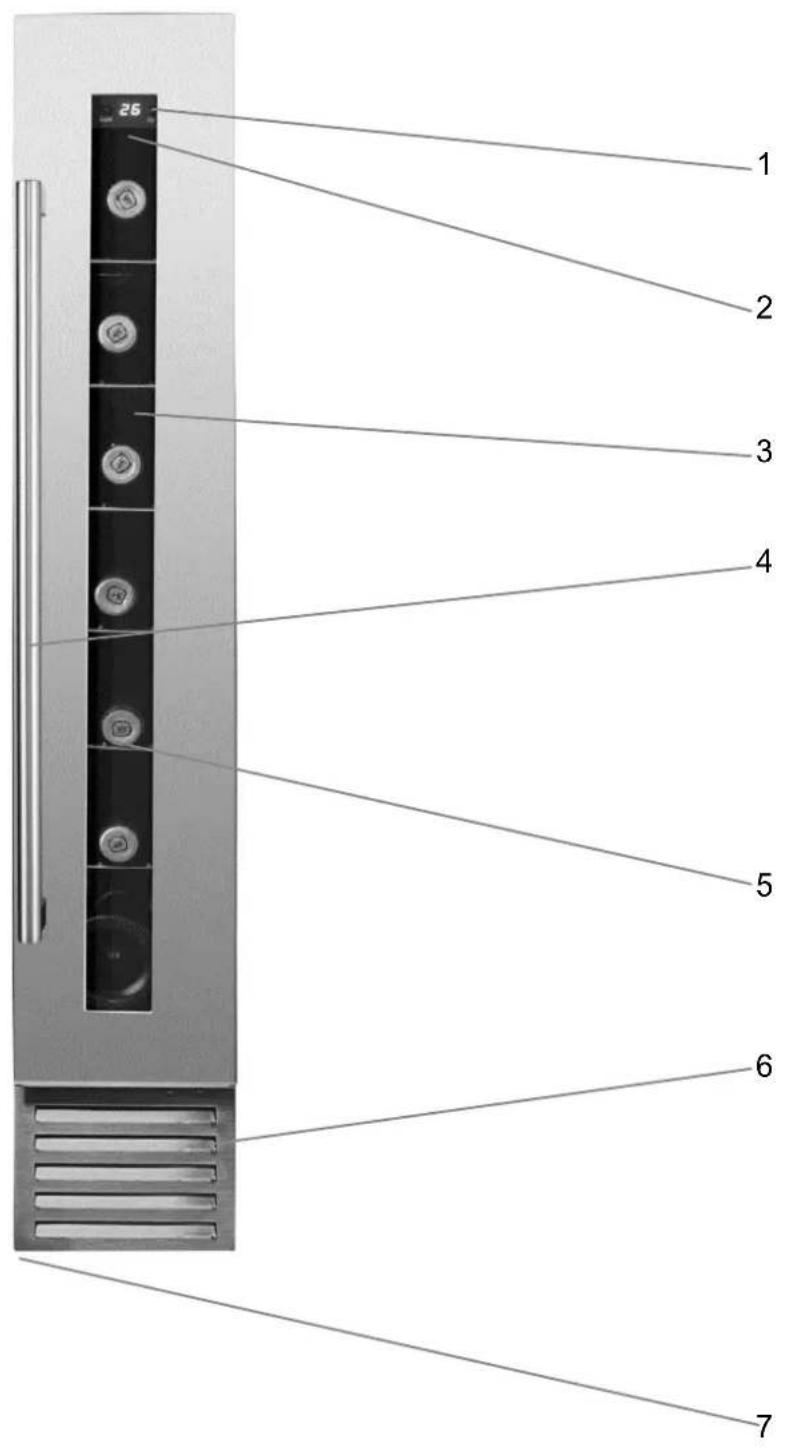

PRESENTATION DE L'APPAREIL LM70

25 1 2 3 4 5 6 7

1 - Bandeau de commande
2 - Lumière
3 - Porte en verre
4 - Poignée

5 - Clayettes
6 - Ventilation
7 – Pieds réglables

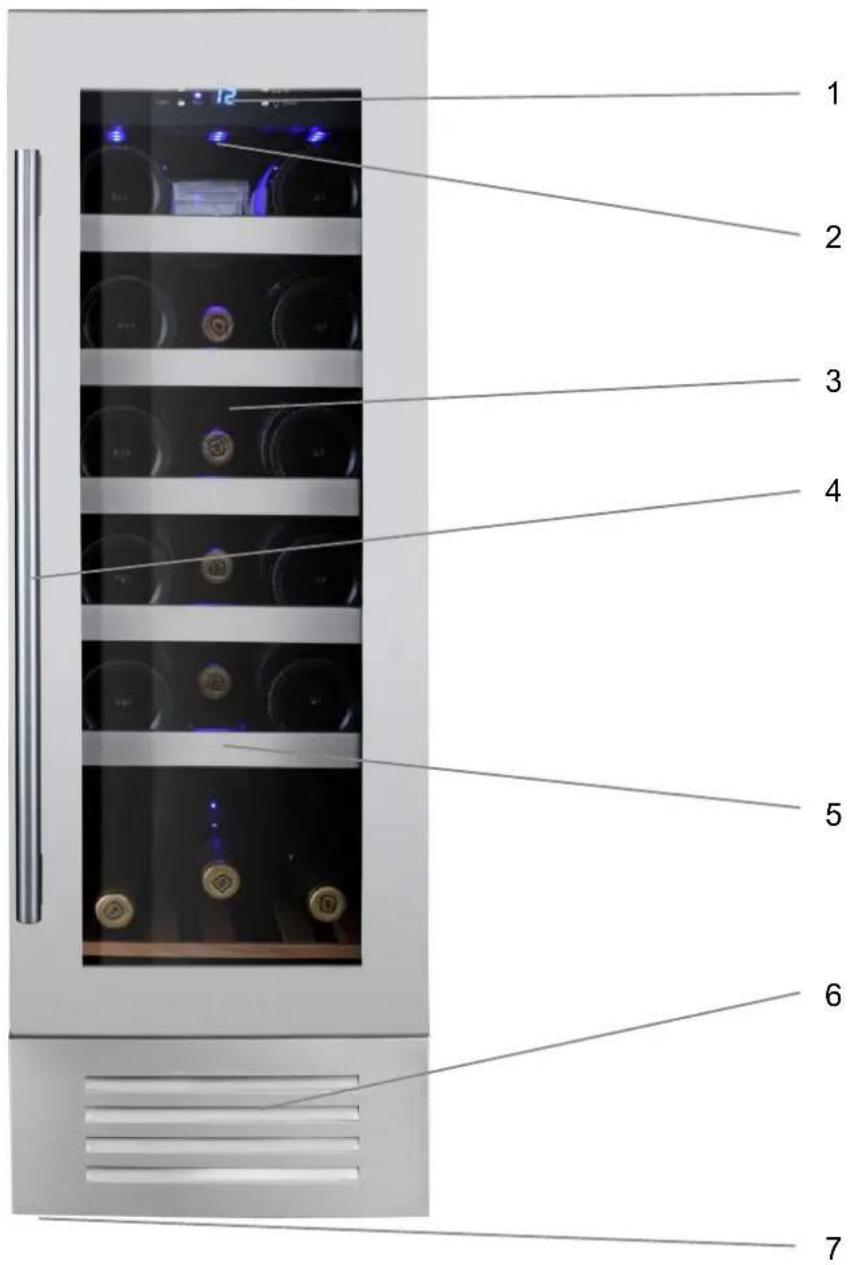

PRESENTATION DE L'APPAREIL LM180

1 - Bandeau de commande
2 - Lumière
3 - Porte en verre
4 - Poignée

5 - Clayettes
6 - Ventilation
7 – Pieds réglables

AVERTISSEMENTS ET CONSEILS IMPORTANTS

Il est très important que cette notice soit gardée avec l'appareil pour toute nouvelle consultation. Si cet appareil devait être transféré à une autre personne, assurez-vous que la notice suive l'appareil de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci. Ces avertissements sont donnés pour votre sécurité et celle d'autrui. Nous vous prions donc de les lire attentivement avant d'installer et d'utilise votre appareil

En ce qui concerne les informations pour l'installation, la manipulation, l'entretien et la mise au rebut de l'appareil, référez-vous aux paragraphes ci-après de la notice.

Si l'appareil dispose d'un système d'éclairage et si la lampe es remplaçable par l'utilisateur, se référer aux informations relatives à sa méthode de remplacement dans le paragraphe ci après de cette notice.

Cet appareil est destiné à être utilisé dans des applications domestiques (cadre privé) mais pas dans les applications analogues telles que :

• les coins cuisines réservés au personnel des magasins bureaux et autres environnements professionnels
• les fermes et l'utilisation par les clients des hôtels, m et autres environnements à caractère résidentiel
• les environnements du type chambres d'hôtes
• la restauration et autres applications similaires y compril la vente au détail

Cet appareil est destiné au stockage de denrées alimentaires ou boissons particulières à une température de stockage supérieure à celle d'un compartiment de stockage de denrées alimentaires fraîches. En aucun cas,

n'est destiné à conserver des denrées alimentaires fraîches. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autre but que celui pour lequel il été conçu.

Sécurité

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

□Les enfants ne doivent pas jouer avec l'appareil.

□Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

□Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

□Les enfants âgés de 3 à 8 ans sont autorisés à charger et décharger les appareils de réfrigération.

□Débranchez toujours la prise de courant avant de procéder à son nettoyage ; de procéder à son dégivrag de changer la lampe d'éclairage ; de déplacer l'appareil de nettoyer le sol sous l'appareil.

□MISE EN GARDE : Ne pas endommager le circuit de réfrigération.

□MISE EN GARDE : Ne pas utiliser d'appareils électriques à l'intérieur du compartiment de stockage des denrées, à moins qu'ils ne soient du type recommandé par le fabricant.

□MISE EN GARDE : Ne pas utiliser de dispositifs mécanique o autre moyens pour accélérer le processus de dégivrage autres que ceux recommandés par le fabricant.

□MISE EN GARDE : Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.

□Ne pas brancher l'appareil à une prise de courant non protégée contre les surcharges (fusible).

□Ne jamais utiliser de prises multiples ou de rallonge pour brancher l'appareil.

□AVERTISSEMENT: Ne pas placer de socles mobiles de prises multiples ni de blocs d'alimentation portables à l'arrière de l'appareil

□Cet appareil n'est pas destiné à être mis en fonctionnement a moyen d'une minuterie extérieure ou par un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

□Ne pas stocker dans cet appareil des substances explosives telles que des aérosols contenant des gaz propulseurs inflammables.

□AVERTISSEMENT: Lors du positionnement de l'appareil, s'assurer que le cordon d'alimentation n'est pas coincé ni endommagé.

□Après installation, vérifiez qu'il ne repose pas sur le câble d'alimentation.

□Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualifications similaires afin d'éviter un danger.

□Cet appareil est lourd ; faites attention lors d'un déplacement.

□Si votre appareil a été couché pendant le transport, attendre 48h avant de le mettre en fonctionnement.

□Assurez-vous que l'endroit où est posé votre appareil puisse supporter le poids de celui-ci une fois chargé (1 bouteille de 75cl est environ égal à 1,3kg).

□L'ampoule est destinée à être exclusivement utilisée dans cet appareil.

□L'ampoule ne convient pas pour l'éclairage d'une pièce d'un ménage.
□Il convient de respecter le chargement dans les compartiments indiqués dans la notice et le produit.
□Cet appareil de réfrigération ne convient pas pour la congélation de denrées alimentaire.
□Des ouvertures de la porte de manière prolongée sont susceptibles d'entraîner une augmentation significative de température des compartiments de l'appareil.
□Nettoyer régulièrement les surfaces et les systèmes d'évacuation accessibles.
□Si l'appareil de réfrigération demeure vide de manière prolongée, le mettre hors tension, en effectuer le dégivrage, le nettoyer, le sécher, et laisser la porte ouverte pour prévenir le développement de moisissures à l'intérieur de l'appareil.

Service - réparations

Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.

□En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non-qualifié peuvent provoquer des dommages. Contactez le service après-vente de votre revendeur.

□En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non-qualifié peuvent provoquer des dommages.

□En cas de panne, contactez le service après-vente de votre revendeur. Le fabriquant offre une garantie minimale de 2 ans à compter de la date d'achat. La durée effective est inscrite sur votre facture d'achat. De même la durée de disponibilité des pièces nécessaires à la réparation de l'appareil est disponible auprès de votre revendeur.

Frigorigène

DANGER : Risque d'incendie / Matières inflammables.

Le gaz frigorigène contenu dans le circuit de cet

appareil est de l'isobutane (R 600a), gaz peu polluant mais inflammable.

□Lors du transport et de l'installation de l'appareil, veiller à n'endommager aucune partie du circuit frigorifique
□N'utilisez aucun outil coupant ou pointu pour dégivrer l'appareil
□N'utilisez aucun appareil électrique à l'intérieur de l'apparei Si le système de réfrigération est endommagé :
□N'utilisez pas de flamme près de l'appareil.
□Evitez les étincelles – n'allumez pas d'appareil électrique ou de lampe électrique.
□Ventilez immédiatement la pièce

Mise au rebut

Cet appareil est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européenne 2012/19/UE afin de pouvoir soit être recyclé soit démantelé afin de réduire tout impact sur

l'environnement.

Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale. Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses

Cet appareil contient des agents moussants inflammables. En fin de vie du produit, il doit être mis au rebut dans un endroit approprié, capable de recycler les réfrigérateurs. Pour cela contactez la mairie de votre domicile. En aucun cas vous ne devez jeter cet appareil sur la vo publique.

INSTALLATION

Si cet appareil, muni d'une fermeture magnétique, est destiné à en remplacer un autre muni d'une fermeture à ressort, nous vous conseillons de rendre cette dernière inutilisable avant de le mettre au rebut. Cela évitera que des enfants puissent s'y enfermer et mettre ainsi leur vie en danger.

Emplacement

• Placez votre appareil loin d'une source de chaleur (chauffage, cuisson, rayons solaires). Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +16°C et +38°C (classe N/ST). En dehors de ces limites ; l'appareil ne fonctionnera plus normalement.
• Veillez à une bonne circulation de l'air à l'arrière de l'appareil, ne le plaquez pas contre un mur pour éviter les bruits dus aux vibrations. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et une augmentation de la consommation d'énergie.

Laissez un espace vide de 2 cm au minimum entre les murs et les parois de la cave à vin et 3 cm minimum entre l'arrière de la cave à vin et le mur. Laissez un espace vide de 10 cm au minimum au dessus de l'appareil.

• Cet appareil doit être installé de façon à ce que la prise de courant reste accessible. As vous après l'avoir installé qu'il ne repose pas sur le câble d'alimentation.
• Mettez l'appareil de niveau en agissant sur les 2 pieds réglables.

Encastrement

Ci-dessous les schémas d'encastrement à prendre en considération pour installer dans les meilleures conditions les appareils.

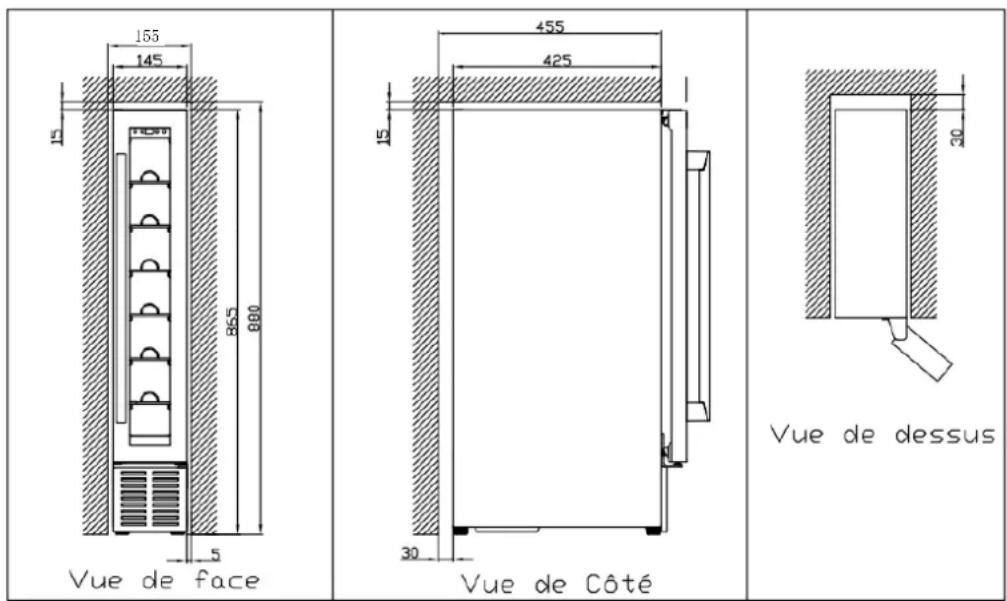

LM 70/LMN70

155 145 15 800 865 5 Vue de face 455 425 15 30 Vue de Côté Vue de dessus

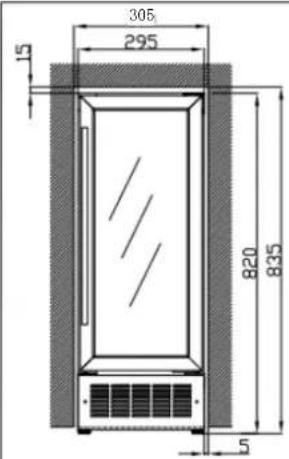

LM 180/LMN180

305 295 15 820 835 15

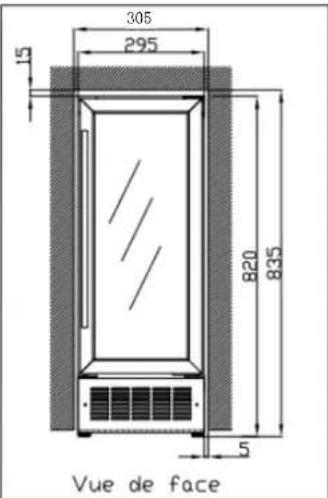

Vue de face

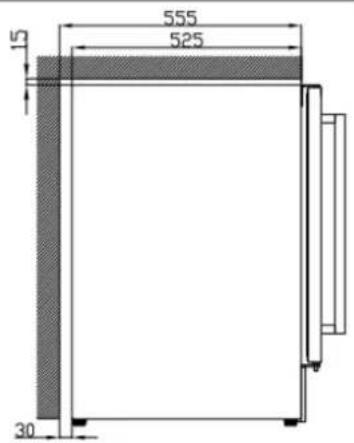

15 555 525 30

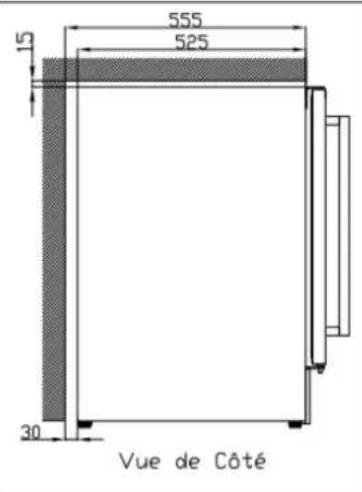

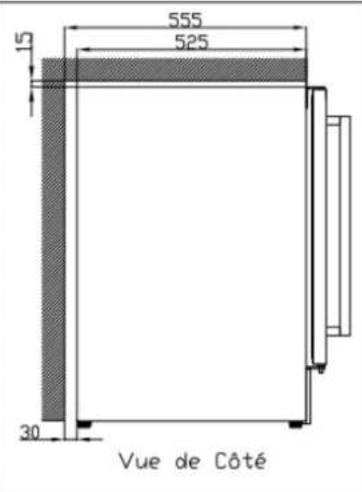

Vue de Côté

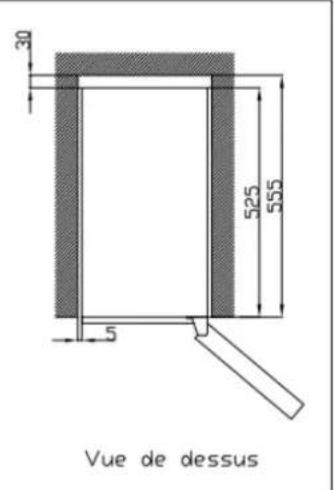

30 525 555

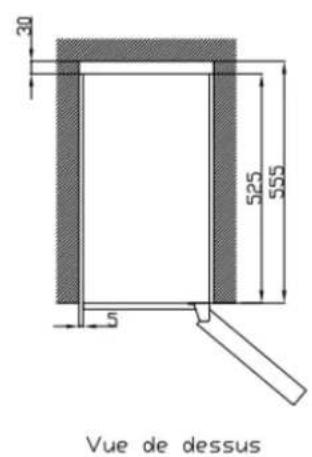

Vue de dessus

Afin de garantir la stabilité du modèle LM 180/LMN180, installer et visser correctement au meuble de cuisine le support de fixation fournit :

Branchement au réseau

Votre appareil est prévu pour fonctionner sous une tension de 230 volts monophasée.

Il doit être raccordé à une prise murale munie d'un contact de terre et protégée par un fu 10A conformément à la norme NF C15-100 et aux prescriptions de votre fournisseur d'électri

INFORMATIONS SPECIFIQUES

• Il est recommandé d'installer votre cave à vin dans une pièce tempérée.
• Si la lumière intérieure reste allumée, veuillez noter que la température intérieure sera plus importante.
• La température à l'intérieure de la cave à vin peut fluctuer en fonction du type et du nombre de bouteilles installées.
• Afin de conserver vos vins à une température stable, éviter de laisser la porte ouverte trop longtemps.
• Ne pas installer votre cave à vin à proximité d'une source de chaleur et éviter les rayons directs du soleil.
• Pour garantir votre sécurité et ne pas altérer le vin, ne pas placer votre cave dans des lieux humides.
• Ne stocker pas de denrées alimentaires périssables dans cette cave à vin.
• La cave à vin n'est pas conçue pour être utilisé dans un garage, à l'extérieur ou en plein air.

• Les températures suivantes (approximatives) sont conseillées pour la dégustation du vin :

• Grands vins de Bordeaux – Rouges 16 – 17°C

• Grands vins de Bourgogne – Rouges 15 – 16°C
• Grands crûs de vins blancs secs 14 – 16°C
  o Rouges légers, fruités, jeunes 11 - 12°C
  ○ Rosés de Provence, vins de primeur 10 – 12°C

○ Blancs secs et vins de pays rouges 10 - 12°C
○ Vins de pays blancs 8 – 10°C
○ Champagnes 7 - 8°C
○ Vins liquoreux 6°C

• La stabilité de la température est la plus importante quand il s'agit de stocker du vin.
• L'exposition à la lumière, vibrations ou variations de température et l'humidité peuvent gâcher le vin.

Le système de climatisation

Selon l'avis des spécialistes, la température idéale de conservation des vins se situe autour de 12°C, dans une fourchette de 10° à 14 °C. Ne pas confondre avec la température de service, qui elle varie selon la spécificité de chaque type de vin de 5 à 18°C.

Il est surtout important d'éviter les variations brutales de température. Conçu par des spécialistes, pour des œnophiles, cet appareil, contrairement au simple réfrigérateur, assure électroniquement un contrôle de température moyenne constante.

Le système anti-vibrations :

Le compresseur est équipé d'amortisseurs spéciaux (les silent-blocks) et la cuve intérieure est isolée de la carrosserie par une épaisse couche de mousse de polyuréthane. Ces caractéristiques permettent d'éviter la transmission de vibrations aux vins.

Le système d'humidification :

Cet appareil est équipé d'un bac (selon modèle) qui maintient un niveau correct d'humidité. Si l'humidité est trop basse, remplissez le niveau du réservoir aux 34 de sa capacité. Vérifiez le niveau d'eau de temps en temps et ajoutez de l'eau si nécessaire. Veillez à ce que le bac contienne toujours de l'eau. Le bac est à placer sur la clayette sous le ventilateur situé au fond afin d'apporter une humidité minim. Attention à contrôler le niveau d'eau si vous stockez vos vins sur une longue période et que vous ne dédiez pas l'appareil à leur mise à température de service uniquement (avec des rotations rapides de vos bouteilles).

Le système anti-UV :

La lumière accélère le vieillissement de vos vins. Dans les caves à portes pleine, les vins sont naturellement à l'abri sous réserve bien entendu d'ouvertures limitées). Ce modèle à porte verre a fait l'objet d'un traitement particulier, qui filtre les rayons ultra-violets néfastes ; les vins sont donc parfaitement à l'abri.

Dégivrage :

Ce produit ne produit pas de givre (No-Frost). Cela ne donne donc pas lieu à la formation de givre on glace, aucune opération n'est nécessaire pour les éliminer.

Clayettes

Pour éviter d'endommager le joint de la porte, assurez-vous que la porte soit bien ouverte avant de tir les clayettes pour mettre ou enlever les bouteilles.

Pour un plus simple accès au contenu des clayettes vous devez faire glisser la clayette vers l'extérieur d'environ 1/3 cependant elles sont conçues avec une butée d'arrêt de chaque côté pour éviter que les bouteilles ne tombent.

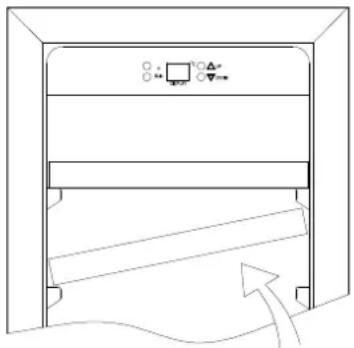

Pour retirer ou positionner les clayettes, inclinez la clayette comme indiqué sur le schéma et tirer ou pousser selon les cas.

IMPORTANT : sur le modèle LM 70, les clayettes de rangement sont fixes, ne pas essayer enlever au risque de les casser.

CHARGEMENT

Les quantités maximales de chargement annoncées de bouteilles sont données à titre indicatif, ne sont pas contractuelles, elles permettent d'avoir une estimation rapide de la taille de l'appareil.

Elles correspondent à des tests effectués avec une bouteille standard ; dans la réalité, on pourrait rang à l'extrême, plus de bouteilles en empilage sans clayettes mais une « cave variée » se constitue d'une grande variété de l'utilisation quotidienne d'une cave limite son chargement. Vous en chargerez donc probablement un peu moins que le maxima annoncé.

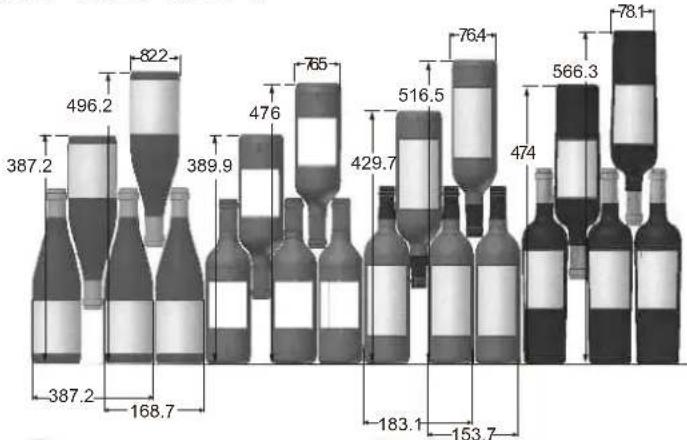

Comment garnir et tenir votre cave :

Nous voyons ici 4 sortes de bouteilles 75 cl, Bourgogne et Bordelaise, de dimensions différentes. Il en existe de nombreux autres de toutes contenances et toutes formes.

Vous noterez les différences de rangement selon hauteur des bouteilles, diamètre et méthode de croisement.

Pour une meilleure conservation et éviter le gaspillage alimentaire

Pour éviter une altération du vin, il est important que la température reste stable dans la cavité, éviter d'ouvrir fréquemment la porte et de boucher les ventilations intérieures.

Pour éviter l'apparition de moisissure, veuillez éviter d'avoir trop d'humidité dans la cavité.

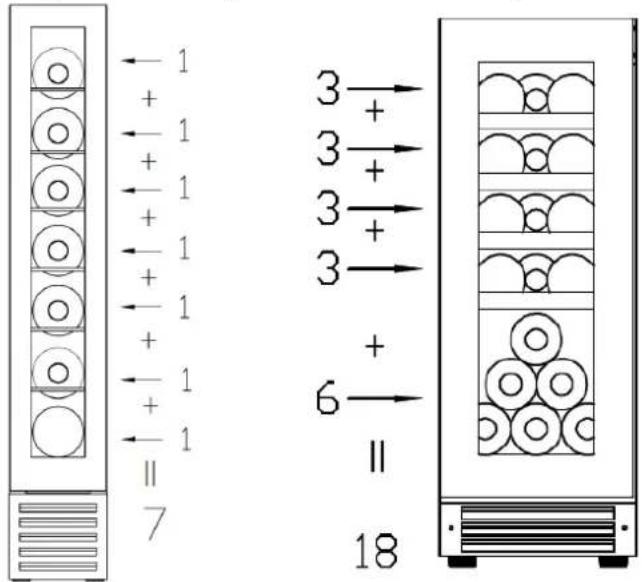

Chargement pour les capacités maximales

LM 70/LMN70 (7 bouteilles) LM 180/LMN180 (18 bouteilles)*

1 + 1 + 1 + 1 + 1 + 1 + 1 7 3 + 3 + 3 + 3 + 6 II 18

* Note : dans le cas de l'utilisation du 'bac d'humidification', le nombre maximal de bouteille passe à pour ce modèle.

Le nombre maximum d'entreposage est basé sur des bouteilles de Bordeaux standard de 0,75

UTILISATION

Mise en fonctionnement

L'appareil étant convenablement installé, nous vous conseillons de nettoyer l'intérieur avec de l'eau tiède légèrement savonneuse (produit à vaisselle). N'utilisez ni produit abrasif ni poudre à récurer qui risqueraient d'abîmer les finitions.

Utilisation

ATTENTION ! Les caves à vin sont destinées uniquement au stockage et à la conservation

IMPORTANT : Votre cave à vin est idéalement adaptée pour contenir des bouteilles de style Bordeaux de 0,75 litre. Étant donné qu'elle peut contenir de plus grandes bouteilles, assurez-vous qu'elles n'empêchent pas la porte de fermer correctement.

• Vérifiez que vous pouvez fermer la porte sans toucher une bouteille avant de la fermer.
• Lorsque vous chargez plusieurs bouteilles à la fois, cela prendra plus de temps pour l'appareil d'atteindre la température désirée.
• Pour éviter d'endommager le joint de la porte, assurez-vous que la porte soit entièrement ouverte lorsque vous tirez les étagères des rails du compartiment

Réglage de la température

Bandeau de commande

LM 70/LMN70 LM 180/LMN180

Le Chai 1 2 3 4 5 1 2 3 4 5

1 - Bouton March/Arrêt
2 - Bouton lumière
3 – Afficheur digital de température

4 - Bouton pour augmenter la température
5 - Bouton pour diminuer la température

Mise en marche de l'appareil

Appuyer environ 3 secondes sur le bouton Marche/Arrêt (1).

Le voyant de mise sous tension s'allume (modèle LM 180 uniquement)

Procéder de même pour l'éteindre.

Contrôle de la température

La température intérieure est réglée par le thermostat électronique commandé par les boutons situés à l'intérieur de l'appareil (repère 4 et 5).

Il est possible d'ajuster la température degré par degré et dans chaque zone ; le réglage de la température s'effectue à l'aide des touches ▲ ou ▼ situées à droite de l'indicateur de température.

Après avoir sélectionné la température, l'afficheur va clignoter pendant 5 secondes, et affichera la température actuelle dans la cave à vin

NOTE : de part sa construction, il y a généralement une différence de température (entre 4-6°C) entre le haut et le bas de la cave à vin. Nous vous conseillons donc de positionner en bas les bouteilles nécessitant une mise en température plus basse (vin blanc, rosé ou champagne).

La plage de température de cette cave à vin est entre 5°C et 18°C.

Pour éviter une condensation trop importante lorsque que la température ambiante est supérieure à 28°C, ne pas descendre la température en dessous de 7°C

Contrôle de la lumière

Pour allumer ou éteindre la lumière intérieure, appuyer sur le bouton 2.

La lumière (LED) est adaptée pour la conservation du vin.

Afin de réduire la consommation d'énergie, la lumière LED s'éteint automatiquement au bout de 10 minutes. Toutefois, il est conseillé d'éteindre la lumière en utilisation normale ou après chaque utilisation.

Si néanmoins, vous souhaitez laisser la lumière allumée, la procédure est la suivante ; laisser appuyer sur le bouton 2 pendant au moins 5 seconds ; l'afficheur indique alors « LP ». Après quelques second l'afficheur revient à l'indication de température et la lumière restera allumée continuellement. Pour revenir à l'extinction automatique de la lumière au bout de 10 minutes, laisser appuyer sur le bouton 2 pendant au moins 5 secondes ; l'afficheur indique alors « LF ». Après quelques secondes l'afficheur revient à l'indication de température et la lumière s'éteindra automatiquement.

NOTE : lors de la première utilisation ou après avoir mis en fonctionnement la cave à vin après une longue période d'inutilisation, la température intérieure ne sera pas immédiatement la température

affichée sur l'indicateur ; en effet, il faut attendre quelques heures pour une mise en température de la cave à vin afin d'avoir une température homogène.

IMPORTANT : après avoir débranché, éteint l'appareil ou après une coupure de courant ; il est impératif d'attendre 5 minutes avant de le rallumer. Dans le cas contraire, la cave à vin de s'allumera pas.

ENTRETIEN

D GIVRAGE

Ce produit ne produit pas de givre (No-Frost). Cela ne donne donc pas lieu à la formation de givre on glace, aucune opération n'est nécessaire pour les éliminer.

NETTOYAGE

Avant de procéder au nettoyage, débranchez l'appareil.

N'utilisez jamais de produits abrasifs ni d'éponge avec grattoir pour le nettoyage intérieur ou extérieur de votre appareil.

Retirez tous les accessoires (clayettes, ...). Lavez-les à l'eau tiède additionnée d'un détergent doux et inodore (produit pour la vaisselle par exemple), rincez à l'eau javellisée et séchez soigneusement
Lavez les parois intérieures de la même façon ; soignez particulièrement les supports de clayettes
□ Lavez le joint de porte sans omettre de nettoyer également sous le joint.
□ Rebranchez l'appareil.

De temps en temps, dépoussièrez le condenseur à l'arrière de l'appareil ; une accumulation de poussière risquerait de diminuer le rendement de l'appareil.

En cas d'absence prolongée, videz et nettoyez l'appareil ; maintenez la porte entrouverte pendant la durée de non-utilisation.

REEMPLACEMENT DE LA LAMPE D' CLAIRAGE

Cet appareil est constitué de diodes électroluminescentes (LED). Ce type de diode ne peut être changé par le consommateur. La durée de vie de ces LED est suffisante pour qu'aucun changement ne soit effectué. Si toutefois, et malgré tout le soin apporté lors de la fabrication du réfrigérateur, les LED était défectueuses, veuillez contacter votre Service Après-Vente pour toute intervention.

Vous pouvez résoudre beaucoup de simples problèmes de votre cave à vin, en évitant de faire appel votre service après-vente. Essayez avec les suggestions ci-dessous.

PROBLEME	CAUSE POSSIBLE
Pas de fonctionnement	☐ Vérifier l'arrivée électrique de votre installation☐ Vérifier votre disjoncteur☐ Un fusible a sauté
Pas assez de froid	☐ Vérifier les températures demandées La température ambiante nécessite un réajustement des températures☐ La porte est trop souvent ouverte☐ La porte est mal fermée☐ Le joint de porte n'est pas étanche☐ Il n'y a pas assez d'espace autour de l'appareil
Pas de lumière intérieurePas d'affichage sur l'écran LCD	□ Contactez votre service après-vente
Il semblerait qu'un bruit important se produise	| Vérifier le niveau de l'appareil| Vérifier qu'un papier ou qu'une partie de l'emballage ne soit pas resté coincé dans l'appareil
La porte se ferme mal	□ Vérifier le niveau de l'appareil| Le joint est en mauvaise état| Les pieds ont « bougé »
La lumière (LED) ne s'allume pas	□ Le tableau de contrôle est en panne| Problème des circuits imprimés| Problème avec la prise d'alimentation| Contactez votre service après-vente
Erreur d'affichage LED	| Mauvaise qualité d'affichage| Valeur de température n'apparait pas| Contactez votre service après-vente
Les ventilateurs ne fonctionnent pas	| Panneau de contrôle à remplacer par votre service après-vente

CHANGEMENT DU SENS D'OUVERTURE DE LA PORTE

Vous pouvez changer le sens d'ouverture de la porte de votre appareil en déplaçant les charnières. Lo du remontage, veillez à ce que la porte soit bien alignée avec la caisse et que le joint adhère correctement.

Nous vous rappelons que le changement du sens d'ouverture de la porte doit se faire l'app débranché.

Descriptif des pièces

1. Charnière inf. (droite)

2. Charnière sup. (droite)

3. Charnière inf. (gauche)

4. Vis

5. Vis des charnières

6. Dispositif de retenue

7. Axe de la porte

8. Charnière sup. (gauche)

9. Vis

10. Porte

11. Clou décoratif

12. Bouchon

1. Ouvrez la porte à 90 degrés. Dévissez deux vis (2) de l'axe inférieur de la porte, puis retirez la porte (4) et l'axe de la porte (Fig. A)

2. Positionnez correctement la porte (4) et retirez le bouchon (12) de la partie supérieure du cadre de la porte; dévissez l'une des vis (11) inférieures et ôtez le dispositif de retenue (10). Installez ensuite ce dispositif sur la partie supérieure du cadre de la porte. Il est préférable d'utiliser un bouchon de rechange (12) pour obturer le trou sur la partie supérieure du cadre. (Fig. A/B)

	3. Retirez 3 vis (6) de la charnière supérieure (droite) (5) et ôtez celle-ci. (Fig. C)
	4. Retirez les clous décoratifs (8) du côté supérieur gauche de l'appareil et installez la charnière supérieure de rechange (gauche) (7) sur le côté supérieur gauche à l'aide de trois vis. (Fig. D)
	5. Toujours selon la procédure ci-dessus, procédez à l'installation de la charnière inférieure de rechange (gauche) (9) (Fig. E).
6. La porte s'ouvre à 180 degrés. La méthode d'installation de la porte est la même que celle de son démontage ; alignez correctement la porte et fixez.	7. Obturez le trou situé en haut à droite de l'appareil avec un clou décoratif (8).

GARANTIE

Réparations et pièces de rechange disponibles

La garantie du fabricant est applicable pour cet appareil pendant une période de 5 ans.

En cas de dysfonctionnement pendant cette période, toute demande de prise en charge doit être faite auprès du service après-vente de votre revendeur.

Hors période de garantie, toute information concernant des services de réparation professionnels ou la commande de pièces de rechange d'origine pourrait être obtenue en contactant votre revendeur Conformément au règlement sur l'écoconception, les pièces de rechange seront disponibles pendant au moins 7 ans à compter de la date d'achat de votre appareil.

Le Chai

INSTRUCCIONES DE USO

VINOTECA DE SERVICIO

LM70/LMN70 - 7 botellas

LM180/LMN180 - 18 botellas

ÍNDICE

155150 145 865 880 15 Vue de face 455 425 15 30 Vue de Côté Vue de dessus

LM 180/LMN180

305 295 15 820 835 5 Vue de face

555 525 15 30 Vue de Côté

30 525 555 Vue de dessus

150 145 15 865 880 Vue de face 455 425 15 30 Vue de Côté Vue de dessus

LM 180/LMN180

305 295 15 820 835 5

Vue de face

15 555 525 30

Vue de Côté

30 525 555 5

Vue de dessus

Si cet appareil, muni d'une fermeture magnétique, est destiné à en remplacer un autre muni d'une fermeture à ressort, nous vous conseillons de rendre cette dernière inutilisable avant de le mettre au rebut. Cela évitera que des enfants puissent s'y enfermer et mettre ainsi leur vie en danger.

305 295 15 820 835 L Vue de face

555 525 15 30 Vue de Côté

30 525 555 Vue de dessus

Tous les papiers se recyclent, pensez au tri.

PAPIERS

À RECYCLER

Pour en savoir plus : www.quefairedemesdechets.fr
