Type de produit	Cuisinière électrique à 4 éléments avec gril et rôtissoire
Marque	Furrion
Modèle	FT24N62R-SS

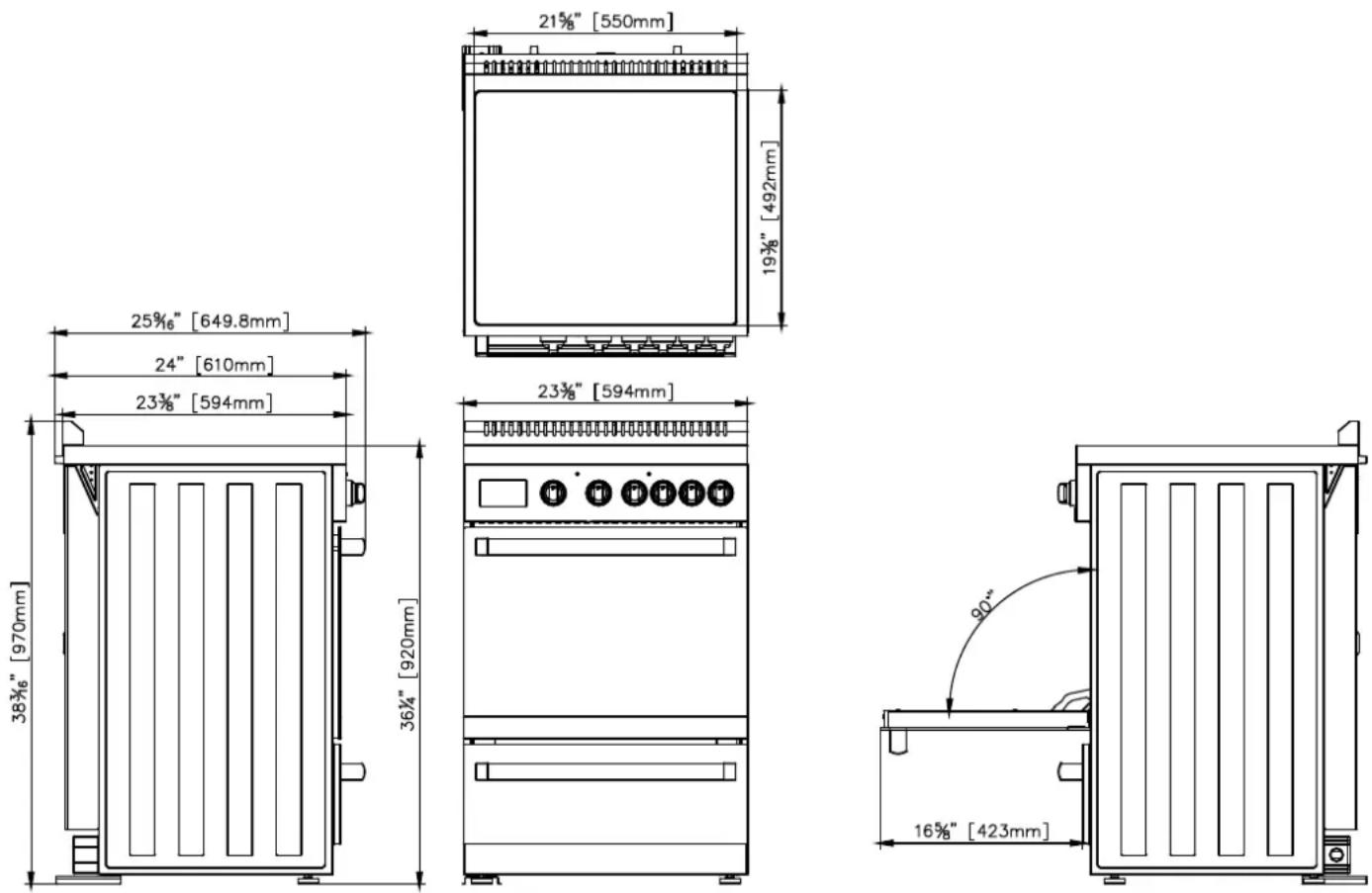

Dimensions (L × H × P)	594 mm × 970 mm × 649,8 mm (23 3/4 po × 38 3/16 po × 25 9/16 po)
Tension d'alimentation	208 V CA / 240 V CA
Puissance totale	7060 W (208 V) / 9400 W (240 V)
Intensité	34 A (208 V) / 39 A (240 V)
Capacité du four	2,68 pi³ (76 L)
Éléments de surface	4 zones vitrocéramiques : avant gauche (1800 W), arrière gauche (1200 W), avant droit (1200 W), arrière droit (1800 W)
Éléments du four	Grille (2000 W), cuisson (1500 W), convection (1300 W)
Modes de cuisson	Cuisson, Gril, Cuisson à convection, Gril à convection, Rôtissoire
Sécurité	Dispositif anti-basculement, mise à la terre obligatoire, arrêt automatique des éléments
Panneau de commande	Affichage numérique, touches de réglage, minuterie, horloge, éclairage four

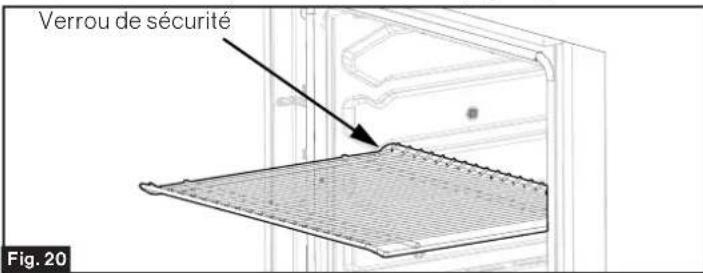

Grilles du four	2 grilles coulissantes avec butées de sécurité
Rôtissoire	Broche incluse, moteur de rotation
Éclairage du four	Ampoule halogène 25 W, G9, remplaçable
Matériau de la surface	Vitrocéramique
Nettoyage	Surface vitrocéramique : grattoir rasoir + nettoyant spécial ; porte du four démontable ; intérieur : eau savonneuse ou bicarbonate

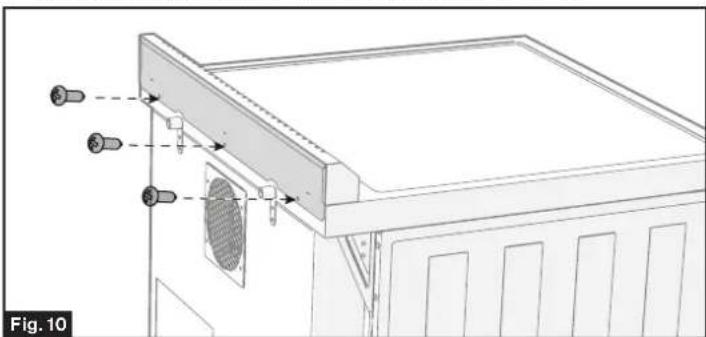

Pièces incluses	Dosseret, grilles de four (×2), rôtissoire, kit anti-basculement, manuel, livret de garantie
Réparabilité	Lampe du four remplaçable par l'utilisateur ; autres réparations par un technicien qualifié

FOIRE AUX QUESTIONS - FT24N62R-SS Furrion

Quelle est la tension d'alimentation requise pour la cuisinière Furrion FT24N62R-SS ?

La cuisinière nécessite une alimentation de 208 V CA ou 240 V CA selon le branchement, avec un circuit dédié de 50 A.

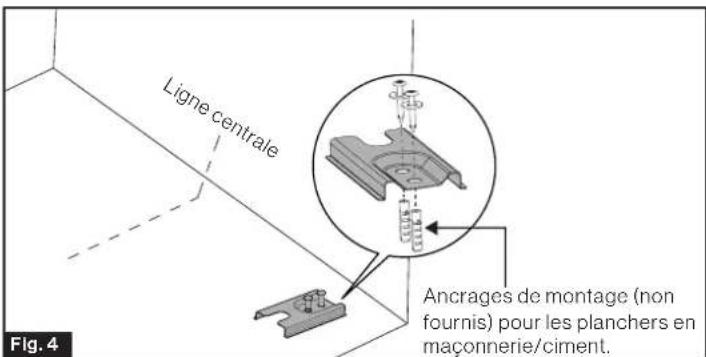

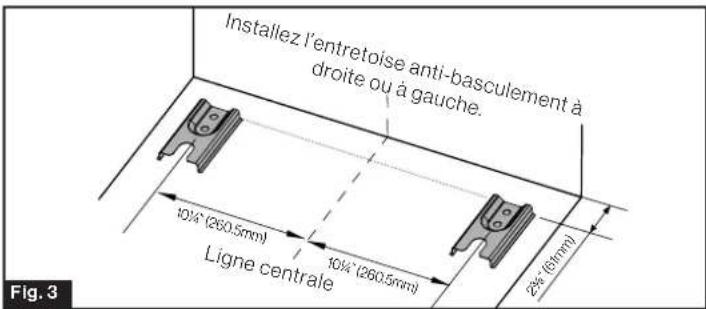

Comment installer correctement le dispositif anti-basculement ?

Fixez l'entretoise anti-basculement au sol avec deux vis, en alignant l'encoche en U à 260,5 mm du centre de la découpe. Assurez-vous que la patte arrière de la cuisinière s'engage dans l'encoche après installation.

Puis-je utiliser une rallonge électrique ?

Non, n'utilisez jamais de rallonge. Branchez directement sur une prise murale adaptée (NEMA 14-50R ou 10-50R) avec mise à la terre.

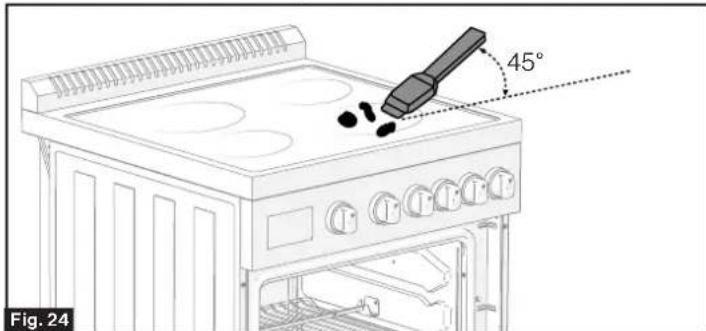

Comment nettoyer la surface vitrocéramique sans l'endommager ?

Utilisez un grattoir à lame de rasoir incliné à 45° pour les résidus brûlés, puis appliquez un nettoyant spécifique pour vitrocéramique avec un tampon non abrasif. Évitez la laine d'acier.

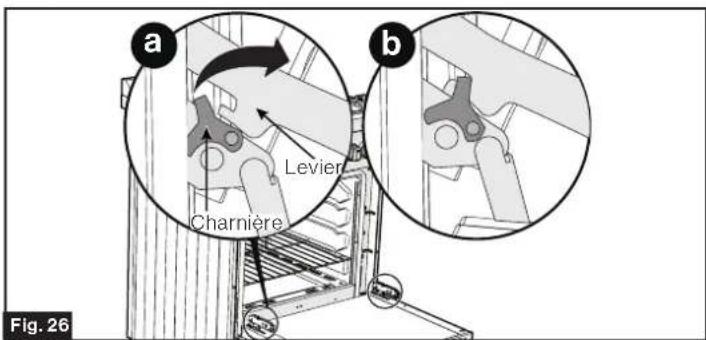

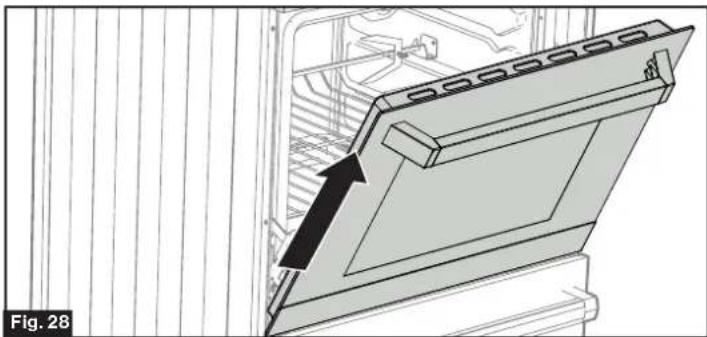

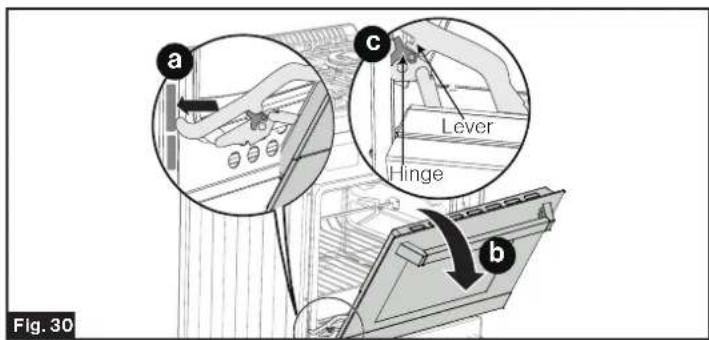

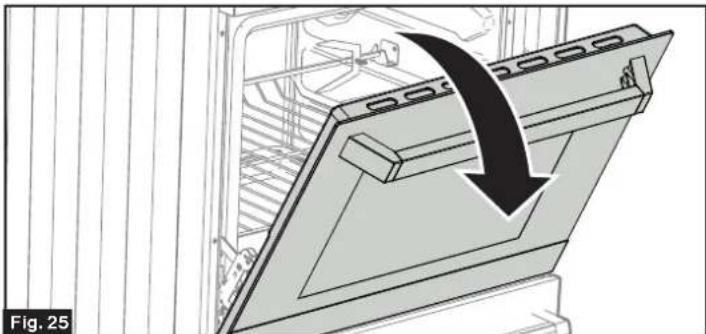

Comment retirer la porte du four pour le nettoyage ?

Ouvrez la porte complètement, puis tournez les deux leviers de charnière vers vous. Fermez la porte à moitié, puis soulevez-la pour la sortir des fentes. Utilisez les deux mains et tenez par les côtés, pas par la poignée.

Que faire si le four ne chauffe pas ?

Vérifiez que le disjoncteur n'a pas sauté et que les boutons de fonction et de température sont correctement réglés (pas sur OFF). Assurez-vous que la minuterie n'est pas active (elle n'éteint pas le four).

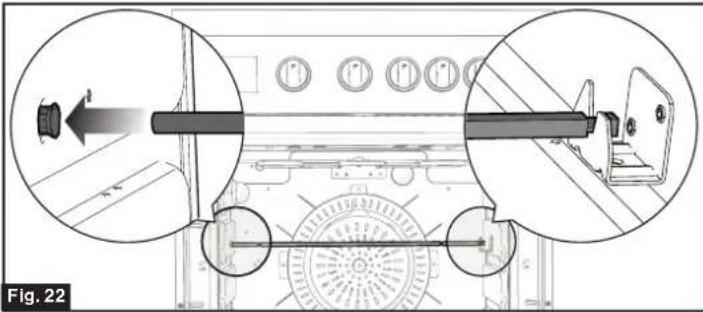

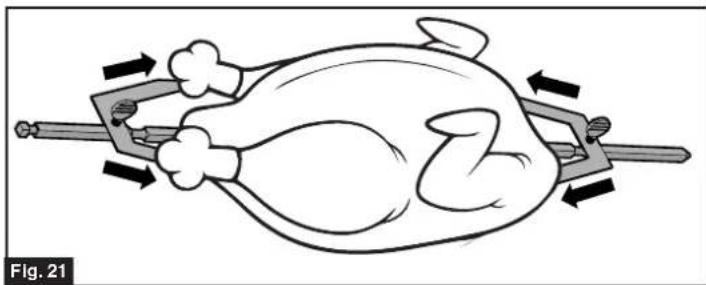

Comment utiliser la fonction rôtissoire ?

Enfilez la viande sur la broche en équilibrant le poids. Insérez la broche dans le trou gauche du four et placez l'encoche droite sur le support. Sélectionnez un mode de cuisson, réglez la température et appuyez sur le bouton Rôtissoire pour lancer le moteur.

Quelle est la puissance des éléments de surface ?

Les zones avant et arrière gauche font 1800 W, les zones avant et arrière droite font 1200 W. Les tailles sont respectivement de 200 mm et 165 mm.

Comment régler l'horloge et la minuterie ?

Pour l'horloge, maintenez le bouton Horloge enfoncé 2 secondes, puis utilisez +/- pour régler l'heure. Pour la minuterie (max 12h59), appuyez sur Minuterie, réglez la durée avec +/-, puis maintenez 2 secondes pour lancer le compte à rebours.

Comment remplacer l'ampoule du four ?

Coupez l'alimentation, laissez refroidir, puis tournez le couvercle de la lampe vers la gauche. Remplacez par une ampoule halogène 25 W, G9, 300°C. Le remplacement n'est pas couvert par la garantie.

MODE D'EMPLOI FT24N62R-SS Furrion

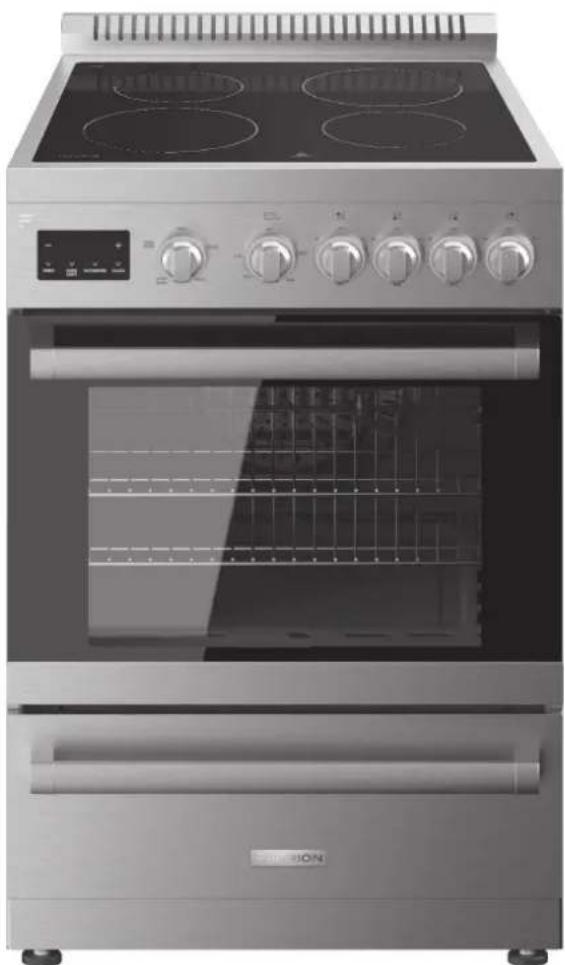

24" 4-Elements Electric Range with Broiler Cuisinière électrique à 4 éléments de 24 po avec grill Estufa électrique de 24" y 4 quemadores con parrilla

User Manual
Manuel d'utilisation
Manual del usuario

Model / Modèle / Modelo: FT24N62R-SS / FT24N62C-SS

• Picture shown here is for reference only.
• L'image représentée ci-dessus n'est qu'à titre indicatif.
• LaImagen que se muestra aquí es únicamente de referencia.

Merci d'avoir acheté ce produit Furrion*. Avant d'utiliser votre nouvel apparéil, veuillez dire attentivement les générées consignes. Leprésent manuel d'instructions contient des consignes permettant une utilisation, une installation et un entretien de l' apparéil en toute sécurité.

Veuillez conserver leprésent manuel d'instructions en lieu sur afin de pouvoir vous y reférer ulterieurement. Cela garantit une utilisation en toute sécurité et réduit tout risque de blessures. Veillez à transmettre leprésent manuel à tout nouveau propriétaire de cet apparéil.

Le fabricant decline toute responsabilité pour tous dommages resultant du non-respect des presentes consignes.

Table des matieres

Table des matieres 19
Explication des symboles 20
Consignes de sécurité importantes 20

Mises en garde generales et consignes de sécurité 20

Avertissements relatifs à la surface de ciisson 21
Consignes de sécurité relatives au four 21
Instructions relatives à la mise à la terre 22
Protection de I'environnement et elimination des déchets 22

Présentation du produit 23

Surface de cuisson 23
Four 23
Cuisinière 23
Panneau de commande 24

Installation 25

Contenu de la boite 25
Outils dont vous aurez besoin (non fournis) 26

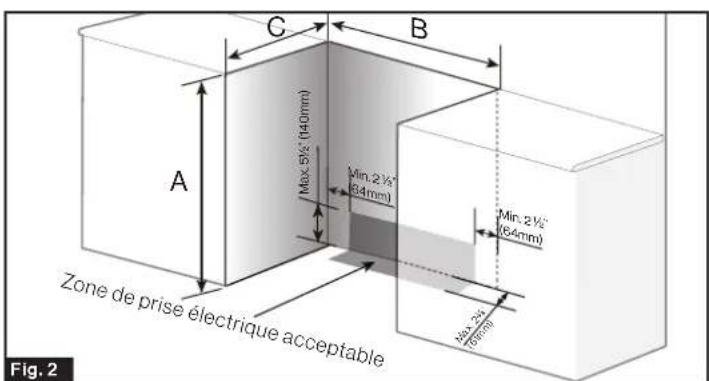

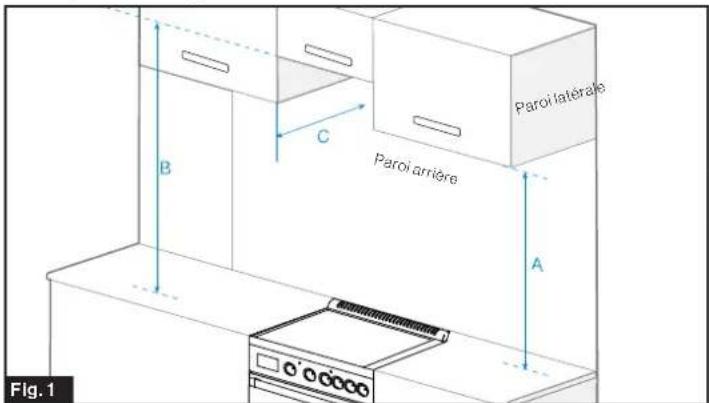

Instructions de construction du cabinet 26

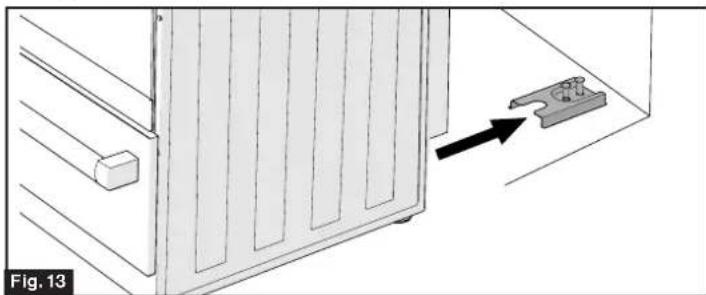

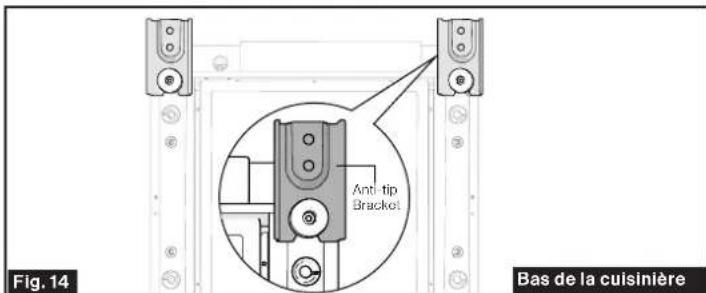

Installation de I'entretoise anti-basculement 27

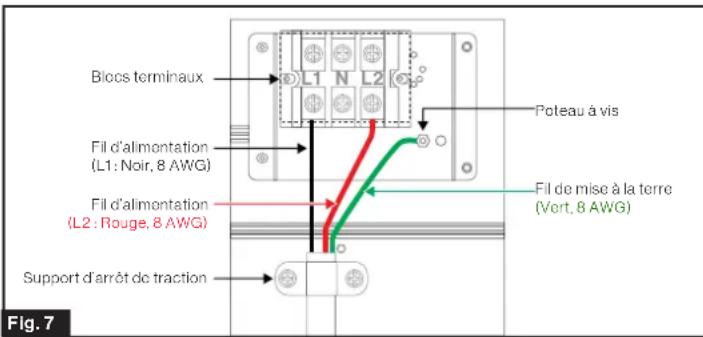

Branchementelectrique 27

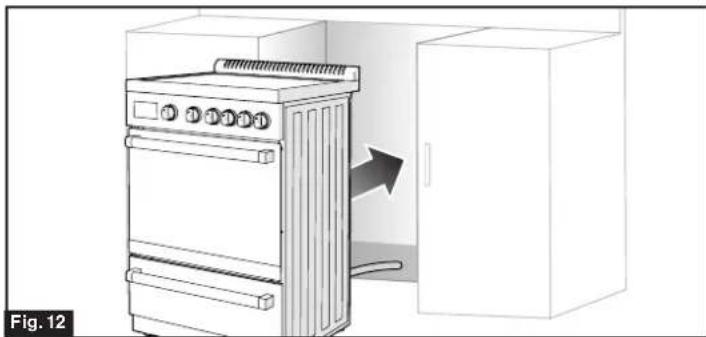

Installation de la cuisineire 29

Utilisation 30

Fonctionnement general 30
Utilisation de la surface de cuisson 31
Utilisation du four 32

Nettoyage et entretien 33

Nettoyage general 33

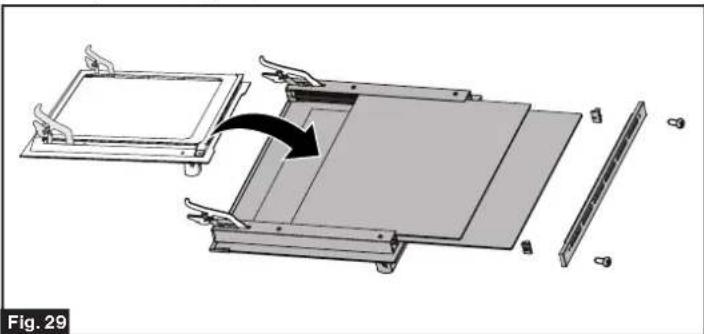

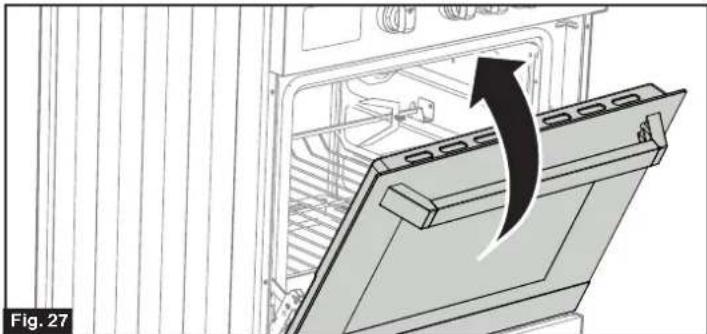

Nettoyage de la porte du four 34

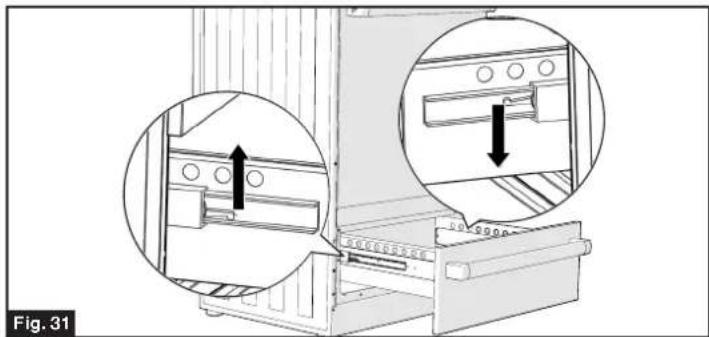

Nettoyage du tiroir de rangement 36
Remplacement de la lampe du four 36

Dépannage 36

37

Explication des symboles

Le present manuel contient des consignes de sécurité et des instructions visant à vous aider à eliminer ou à réduire tout risque d'accidents et de blessures. Respectez toujours tous les avertissements de sécurité identifiés par ces symboles. Un terme de mise en garde identifiera des messages de sécurité ainsi que des messages signalant des risques de dommages matériels et indique le degré ou le niveau de gravité du danger.

AVERTISSEMENT

Indique une situation de danger potentiel qui, si elle n'est pas évitée, peut provoquer des blessures graves, voir la mort.

ATTENTION

Indique une situation de danger potentiel qui, si elle n'est pas evitee, peut provoquer des blessures corporelles mineures ou moderées ou des dommages matériels.

DANGER

Indique une situation de danger imminent qui, si elle n'est pas évitée, provoque des blessures graves, voir la mort.

Consignes de sécurité importantes

• Les averissements et les consignes de sécurité importantes figurant dans le present guide n'ont pas vocation à couvir toutes les conditions et situations possibles. Il convient de faire preuve de bon sens, de prudence et user de circonception lors de l'installation, de l'entretien ou de l'utilisation de l'appareil.
• Contactez toujours le fabricant en cas de dysfonctionnement de l'appareil.
• Veuillez tire et respecter toutes les consignes avant d'utiliser cet apparéil, afin de prévenir tout risque potentiel d'incendie, d'électrocution, de blessures corporelles ou d'endommagement de l' apparéil du fait d'une utilisation incorrecte de celui-ci. Utilisez cet apparéil uniquement aux fins pour lesquelles il a été concu, tel que décrit dans leprésent guide.
• En cas d'utilisation d'une source d'alimentation externe, l'appareil doit être mis à la terre conformément aux codes de l'Etat ou à tout autre code ou, en l'absence de tels codes, au code national d'électricité américain (NEC), ANSI/NFPA 70. Ne tentez pas de régler, de réparer, de réviser ou de replacer une piece de votre apparéil, sauf recommandation expressée dans leprésent guide. Tout autre entretien doit être confié à un technicien qualifié.

Mises en garde générales et consignes de sécurité

AVERTISSEMENT

Risque de basculement

Un enfant ou un adulte est susceptible de renverser la cuisiniere et risque d'être tue.

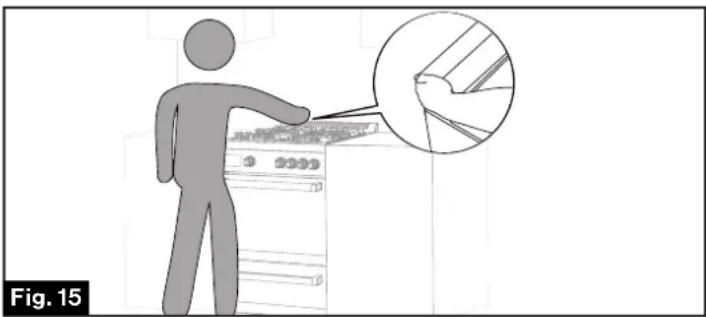

Vérifiez que l'entretoise anti-basculement a été correctement installée et enclenchée.
Assurez-vous que l'entretoise anti-basculement est réenclenchée lorsque la cuisinière est déplacee.
Utilisez la cuisinière uniquement lorsque l'entretoise anti-basculement est en place et enclenchée.
Le non-respect de ces instructions peut entrainer la mort ou de graves brûlures chez les enfants ou les adults.

AVERTISSEMENT

• Afin de réduire tout risque de basclement de l'appareil, celui-ci doit être sécurisé en installant correctement les dispositifs anti-basclement fournis avec l'appareil.
  Pour l'installation de I'entretoise anti-basculement, veuillez vous reférer à la section de l'installation de I'entretoise anti-basculement à la page 9.

AVERTISSEMENT

RISQUE DE DÉCHARGE ÉLECTRIQUE

• Branchez l'appareil sur une prise de courant à 3 ou 4 broches avec mise à la terre.
• Ne retirez aucune broche de mise à la terre.
• Ne pas utiliser d'adaptateur.
• Le non-respect des prsentes instructions est susceptible d'entrainer des risques d'incendie, d'électrocution, voire la mort.

Prise de courant polarisée à 3 broches

Prise de courant polarisée à 4 broches

• La cusinière a fait l'objet de testsapprofondis pour garantir un fonctionnement sur et efficace. Toutefois, comme pour tout apparéil, il faut respecter certaines précautions d'installation et de sécurité pour garantir un fonctionnement sur et satisfaisant.
• Installation correcte - Assurez-vous que votre apparéil est correctement installé et mis à la terre par un technicien qualifié.
  N'tutilise jamais votre apparéil pour chauffer une pierce.

• Ne laïsez pas des enfants sans surveillance - Les enfants ne doivent pas être laissés seuls ou sans surveillance dans la zone où l'appareil est utilisé. Ils ne doivent jamais être autorisés à s'asseoir ou à se tenerABOUT sur toute partie de l'appareil.

• Portez des vêtements appropriés - Ne portez jamais de vêtements amples ou tombants lorsque vous utilisez l'appareil.

• Entretien par l'utilisateur - Ne répAREZ et ne remplacez aucune piece de l'appareil, sauf si cela est spécifquement recommandé dans le manuel. Tout autre entretien doit être confié à un technicien qualifié.
• Entreposage dans ou sur les apparèils - Les matérielles inflammables ne doivent pas être entreprises dans un four ou pres des unités de surface.
• Évitez d'utiliser de l'eau sur les yeux de graisse - Étouffez le feu ou les flammes ou utilisez un extincteur à poudre ou à mousse.
• Utilisez uniquement des poignées sèches - Des poignées humides ou mouillées sur des surfaces chaudes peuvent causeur des brûlures par la vapeur. Ne laisses pas les poignées toucher les éléments chauffants. N'utilise pas de serviette ou d'autre tissu encombrant.
• Si l'utilisateur de cet apparéil ne parvient pas à le conserver dans l'état où il a été expédé de l'usine ou si l' apparéil n'est pas utilisé uniquement aux fins pour lesquelles il a été concu ou si l' apparéil n'est pas entretenu conformément aux instructions duprésent manuel, cela présente des risques d'accordie pouvant entraîner des blessures corporelles, des dommages matériels, voire la mort.
• N'utilisez PAS l'appareil s'il est endommagé ou ne fonctionne pas correctement.
  Utilisez votre apparéil uniquement aux fins pour lesquelles il a été concu.
• N'utilise PAS de rallonge pour brancher cet apparéil. Si le cordon d'alimentation est trop court, demande à un électricien ou à un technicien qualifié d'installer une prise à proximité de l' apparéil.
• Ne retirez pas les étiquettes, les averisations ou les plaques apposés de façon permanente sur l'appareil, sous peine d'annuler la garantie.
• Veuillez respecter tous les codes et ordonnances en vigueur au niveau local et national.

IMPORTANT: Cette cusinière est conçue et fabriquée uniquement pour la cuisine domestique et NE PEUT PAS était utilisée dans un environnement commercial, sinon la garantie sera annulée.

Avertissements relatifs à la surface de cuisson

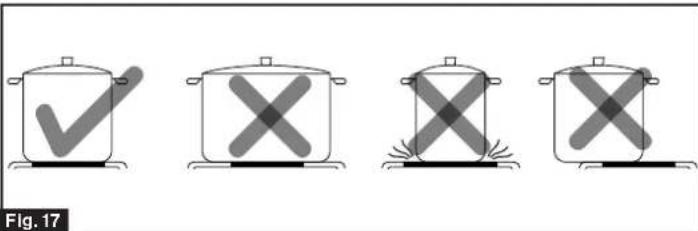

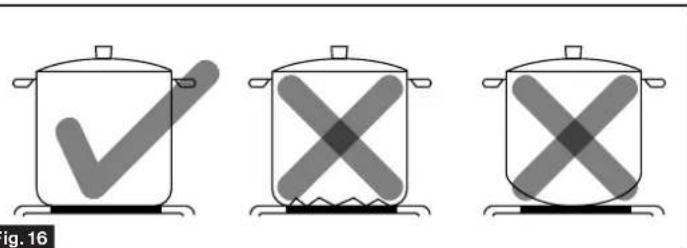

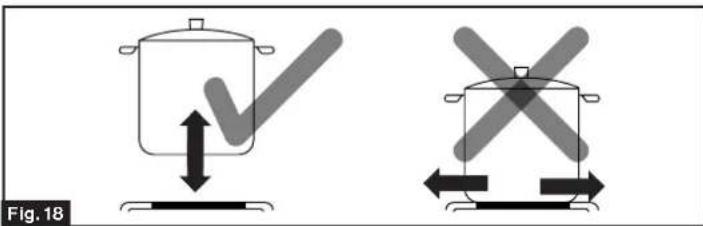

• Utilisez une taille de casserole appropriée - Cet apparéil est équiné d'une ou plusieurs unités de surface de taille différente. Choisissez des éléments à fond plat suffisamment grands pour couvir l'élement chauffant de l'unité de surface. L'utilisation de éléments tropitiels expose une partie de l'élement chauffant à un contact direct et peut provoquer l'inflammation des vêtements. Une disposition ajustée des éléments par rapport au brûleur améliore également l'efficacité.
• Ne laïsez jamais les unités de surface sans surveillance à des températures élevées - L'ébullition provoque des émanations de fumée et de graisse susceptibles de s'enflammer.

Assurez-vous que des bacs reflecteurs ou des bolds d'égouttement sont en place - L'absence de ces bacs ou bolds pendant la cuisson peut endommager le câblage ou les composants situés en dessous.
- Récipients de cuisson émailés – Seuls certains types de récipients en verre, en céramique, en faïence ou autres récipients émailés peuvent être utilisés sur la cusinière sans se casser en raison du changement soudain de température.
- Les poignées des recipients doivent être tournées vers l'intérieur et ne pas dépasser au-dessus des unités de surface adjacentes - Afin de réduire tout risque de brûlures, d'inflammation de matériaux inflammables et de renversement du à un contact involontaire avec le recipient, la poignée d'un recipient doit être placée de manière à être tournée vers l'intérieur et à ne pas dépasser au-dessus des unités de surface adjacentes.
- N'immergez pas les éléments chauffants amovibles - Les éléments chauffants ne doivent jamais être immergés dans l'eau.
- NETOUCHEZ PAS LES UNITS DE SURFACE OU LES ZONES PROCHES - Les unités de surface peuvent être chaudes même si elles sont de couleur foncée. Les zones proches des unités de surface peuvent devenir suffisamment chaudes pour provoquer des brûlures. Pendant et après l'utilisation, ne touche pas ou ne laisssez pas les vêtements ou d'autres matières inflammables entraer en contact avec les unités de surface ou les zones proches des unités avant qu'elles n'aient eu le temps de refroidir. Parmi ces zones figurent (identification des zones - par exemple, la surface de cuisson et les surfaces faisant face à la surface de cuisson).
- Si la surface de cuisson dépasse une température élevée de 122^ ( 50^ ), l'icône sur la surface de cuisson s'affiche en rouge.
- Ne cuisine pas sur une surface de cuisson brisée - Si la surface de cuisson se brise, les solutions de nettoyage et les débordements peuvent pénétrer dans la surface de cuisson brisée et creer un risque de chocoléctrique. Communiquez immédiatement avec un technicien qualifié.
- Nettoyez la surface de cuisson avec précaution - Si une éponge ou un chiffon humide est utilisé pour essuyer les déversements sur une surface de cuisson chaude, faites attention à ne pas vous brûler avec la vapeur. Certains nettoyants peuvent produit des vapeurs nocives s'ils sont appliqués sur une surface chaude.

Consignes de sécurité relatives au four

A VERTISSEMENT

RISQUE D'INTOXICATION ALIMENTAIRE

Ne laissiez pas les alimentés dans le four plus d'une heures avant ou après la cuisson, car cela peut provoquer des intoxications alimentaires.

• Ouvrez la porte avec précaution - Laissez l'air chaud ou la vapeur s'échapper avant de retarder ou de replacer les aliments.

• Ne chauffez pas les recipients alimentaires non ouverts - L'accumulation de pression peut faire éclater le recipient et provoquer des blessures.

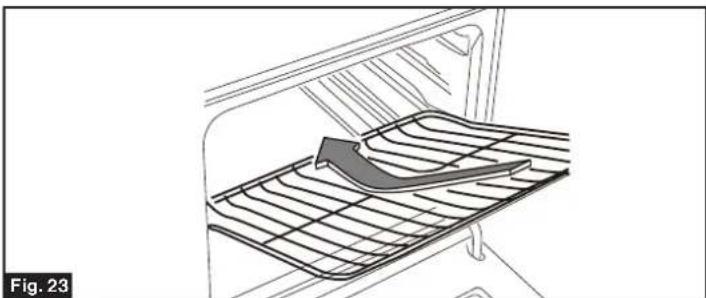

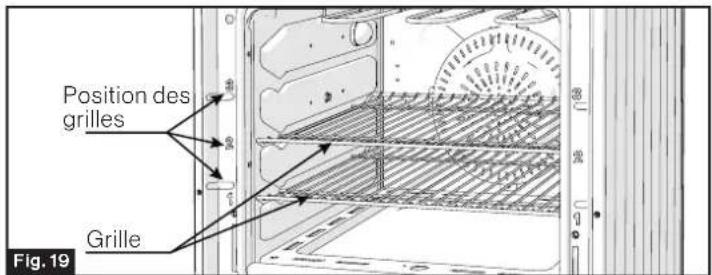

• Placement des grilles de four - Placez toujours les grilles de four à l'endetroit désiré pendant que le four est froid. Si la grille doit être déplacee alors que le four est chaud, ne pas laisser la manique enter en contact avec I'element chauffant chaud du four.
• Doublures protectrices - N'utilise pas de papier d'aluminium pour recouvrir les bolds d'égoutage des unités de surface ou les fonds de four, sauf dans les cas suggérés dans le manuel. La mauvaise installation de ces doublures peut entrainer un risque de choc électrique ou d'incendie.
• Veillez à ce que vos bras et votre visage ne se trouvent pas au-dessus de la zone de cuisson lorsque vous utilisez l'appareil.
• La porte du four doit toujours être fermée lorsque vous cuisine.
• NE PAS TOUCHER LES ÉLÉMENTS CHAUFFANTS OU LES SURFACES INTÉRIÉURES DU FOUR: Les éléments chauffants peuvent être chauds même s'ils sont de couleurASFRE. Les surfaces intérieures d'un four deviennent suffisamment chaudes pour occasionner des brûlures. Pendant et aprèsutilisation,ne pas toucher ou laisser des vêtements ou tout autre materiaiu inflatable entre en contact avec les éléments chauffants ou avec les surfaces intérieures du four, jusqu'à refroidissement suffisant. Les autres surfaces de l'appareil peuvent devenir suffisamment chaudes pour occasionner des brûlures -parmi celles-ci (identification des surfaces : par exemple,les orifices d'aération du four et les surfaces proches de ces orifices,les portes du four et les fenêtes des portes du four).
• NE touche PAS la surface extérieure de la porte du four ou les orifice d'aération du four en cours d'utilisation. Ces zones peuvent开发商 suffisamment chaudes pour occasionally des brûlures. Pendant et après utilisation, ne pas laisser de vêtements ou tout autre matériel inflatable entre en contact avec ces zones jusqu'à refroidissement suffisant.
  N'utilisez PAS le four comme espace de rangement.

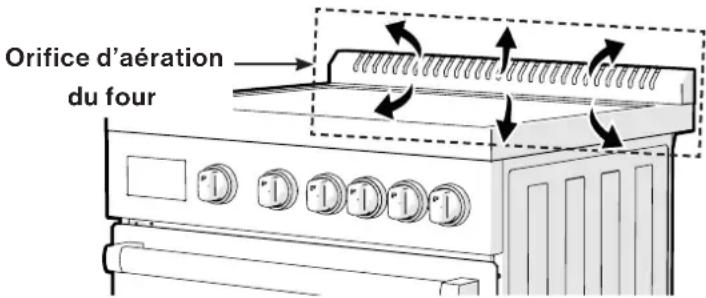

• Gardez les orifices d'aération du four dégagés.

Instructions relatives à la mise à la terre

A VERTISSEMENT

Toute utilisation incorrecte de la fiche de terre peut entrainer des risques d'electrocution.

Cet apparéil doit être mis à la terre. En cas de panne électrique, le dispositif de mise à la terre réduit tout risque d'électrocution en offrant au courant électrique un trajet de court-circuit. La fiche doit être branchée sur une prise correctement installée et mise à la terre.

Veuillez consulter un électricien ou un réparateur qualifié si vous n'assimiliez pas bien les instructions relatives à la mise à la terre, ou en cas de doute sur la mise à la terre correcte de l'appareil.

1. Si vous avez des questions sur la mise à la terre ou les instructions électriques, consultez un électricien ou un technicien qualifié.
2. Ni Furrion ni le revendeur ne saurait etre tenu responsable de I'endommagement du four ou d'eventuelles blessures corporelles resultant du non-respect des procedres de branchement electrique.

Protection de l'environnement et élimination des déchets

Après avoir déballé la cusinière électrique, vérifiez si l'appareil est endommagé et si la porte du four peut s'ouvrir et se fermer normalement. En cas de problème ou de doute, n'utilise pas l'appareil et consultez votre revendeur ou le personnel qualifié.

Les matériaux d'emballage (par exemple, les sacs en plastique, la mousse de polystyrene, les clous, les courroies d'emballage, etc.) ne doivent pas etre laisses a la portee des enfants, car ils peuvent causer de graves blessures.

Ces matéiaux d'emballage sont recyclables et portent le symbole du recyclage

• Avant toute élimination de l'appareil que vous decide de ne plus utiliser, il est suggéré de le traiter pour qu'il soit inutilisable conformément aux réglementations sanitaires et environnementales. Et assurez-vous que toutes les pieces représentant des risques potentiels soienttraitées de manière à être inoffensives, en particulier celles avec lesquelles les enfants pourrait jourant.
• Retirez la porte avant de jeter l'appareil pour éviter que les enfants ne soient coincés.
  Assurez-vous que tous les boutons de réglage sont en position OFF (Arrêt) après utilisation.
• Ne recouvre pas les parois du four, en haut et en bas, de papier d'aluminium. Ne placez pas de tablettes, de poèles, de plateaux de cuisson, de grilles ou d'autres récipliers sur la base de la chambre du four.

Veuillez conserve les prsentes instructions afin de pouvoir vous y reférer ultérieurement!

Présentation du produit

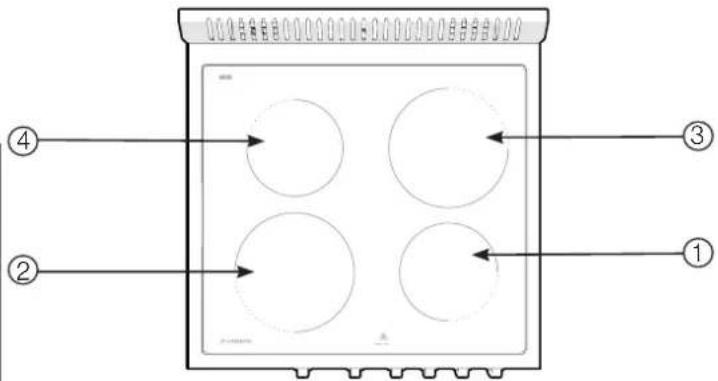

Surface de cuisson

Français

Article	Emplacement des éléments	Taille des éléments thermiques	Puisance nominale
①	Avant à droite 6½	po (165 mm) 1200 W
②	Avant à gauche 7¾ po (200 mm) 1800 W
③	Arrière à droite 7¾ po (200 mm) 1800 W
④	Arrière à gauche 6½ po (165 mm) 1200 W

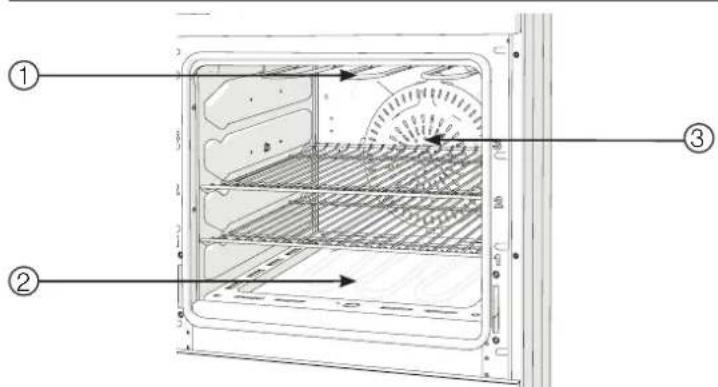

Four

Votre four est concu avec trois éléments chauffants différents:

Article E	mplacement des éléments	Puisance nominale
①	Élement de grillage (Élement chauffant supérieur)	2000 W
②	Élement de cuisson (Élement chauffant inférieur)	1500 W
③	Élement de convection (Élement chauffant arrière)	1300 W

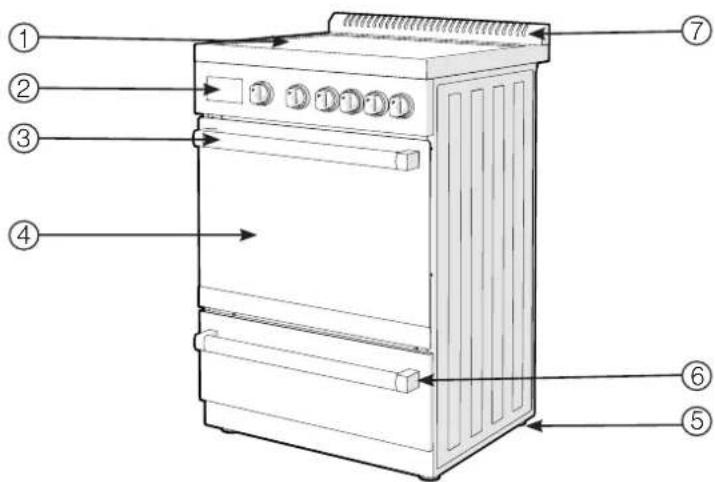

Cuisinière

Article Description
①	Surface de cuisson en vitrocéramique
②	Panneau de contrôle avec affichage numérique
③	Poinnée de porte de four
④	Porte du four
⑤	Pattes de mise à niveau (4)
⑥	Tiroir de rangement avec poignée
⑦	Dosseret avec orifices d'aération intégrés

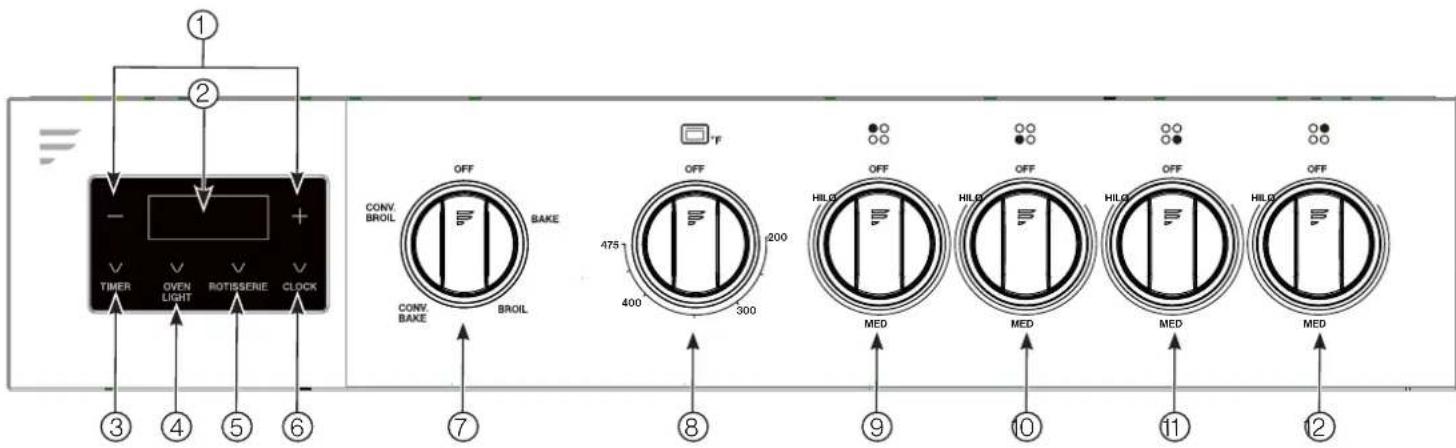

Panneau de commande

No. Touche Description
1	-/+ Touchez pour diminuer ou augmenter le réglage de l'heure.
2	Zone d'affichage Affiche l'heure ou la fonction de minuterie.
3	Bouton de la minuterie	Touchez pour activer/désactiver (ON/OFF) la fonction de minuterie.
4	Bouton d'éclairage du four	Touchez pour allumer/éteindre (ON/OFF) la lumière du four.
5	Réglage de la rôtisserie	Touchez pour activer la fonction de rôtisserie, le moteur de rotation s'allume, appuyez à nouveau pour l'éteindre.
6	Bouton de l'horloge Touchez pour régler l'horloge.

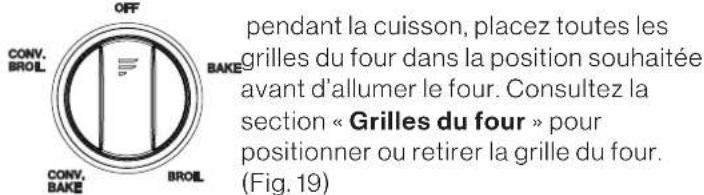

7	Bouton de réglage de la fonction du four	Tournez pour sélectionner un mode de chauffage parmi OFF (ARRÊT), BAKE (CUISSON), BROIL (GRILLE), CONV. BAKE (CUISSON À CONVECTION) et CONV. BROIL (GRILLE À CONVECTION).	OFF	Éteint tous les éléments chauffants.
			BAKE	Le chauffage du bas est activé.
			BROIL	Le chauffage du haut est activé.
			CONV. BAKE	Le chauffage du bas, le ventilateur de circulation et le chauffage arrêt sont activés.
			CONV. BROIL	Le chauffage du haut, le ventilateur de circulation et le chauffage arrêt sont activés.

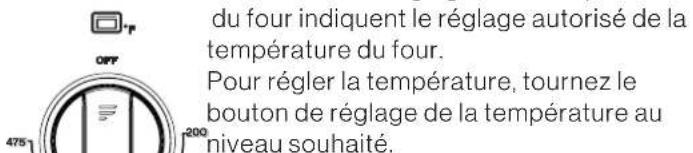

8	Bouton de réglage de la température du four	Ce bouton permet d'allumer et d'éteindre le four (OFF/ON), et de sélectionner la température du four en fonction de la cuisson.

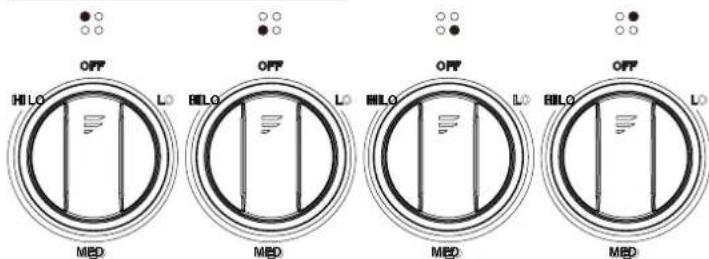

9	Bouton de réglage du brûleur arrêté gauche	Allume/éteint le brûleur arrêté gauche de la surface de cuisson; sélectionne la puissance de sortie de LO (Basse) à HI (Élevée).
10	Bouton de réglage du brûleur avant gauche	Allume/éteint le brûleur avant gauche de la surface de cuisson; sélectionne la puissance de sortie de LO (Basse) à HI (Élevée).
11	Bouton de réglage du brûleur avant droit	Allume/éteint le brûleur avant droit de la surface de cuisson; sélectionne la puissance de sortie de LO (Basse) à HI (Élevée).
12	Bouton de réglage du brûleur arrêté droit	Allume/éteint le brûleur arrêté droit de la surface de cuisson; sélectionne la puissance de sortie de LO (Basse) à HI (Élevée).

Installation

A VERTISSEMENT

L'installation de cet appeareil doit etre effectuee par un technicien qualifie conformement aux instructions fournies dans le present manuel. Aucun agent, representant ou salarie de Furrion ou toute autre personne n'est autorise a changer, a modifier ou a renoncer a appliquer toute disposition des instructions contenues dans le present manuel.

A VERTISSEMENT

RISQUE DE POIDS EXCESSIF

Afin d'éviter toute blessure au dos ou autre lors du déplacement de l'appareil, deux personnes ou plus doivent participer au déplacement et à l'installation de l'appareil.

A VERTISSEMENT

Risque de basculement

Un enfant ou un adulte est susceptible de renverser la cuisiniere et risque d'être tué.
Vérifie que l'entretoise anti-basculement a été correctement installée et enclenchée.
Assurez-vous que l'entretoise anti-basculement est réenclenchée lorsque la cuisinière est déplacee.
Utilisez la cuisinière uniquement lorsque l'entretoise anti-basculement est en place et enclenchée.
Le non-respect de ces instructions peut entrainer la mort ou de graves brûlures chez les enfants ou les femmes.

• Afin de réduire tout risque de basculement de l'appareil, celui-ci doit être sécurisé en installant correctement les dispositifs anti-basculement fournis avec l'appareil.
  Pour l'installation de I'entretoise anti-basculement, veuillez vous reférer à la section de l'installation de I'entretoise anti-basculement à la page 9.

A VERTISSEMENT

RISQUE DE DÉCHARGE ÉLECTRIQUE

• Branchez l'appareil sur une prise de courant à 3 ou 4 broches avec mise à la terre.
• Ne retirez aucune broche de mise à la terre.
• Ne pas utiliser d'adaptateur.
• Coupez l'alimentation avant de procéder à tous travaux d'entretien ou de réparation.
• Remettez en place l'ensemble des pieces et des panneaux avant d'utiliser l'appareil.
• Le non-respect des prsentes instructions est susceptible d'entraîner des risques d'incendie, d'électrocution, voire la mort.

Respectez tous les codes et ordonnances en vigueur. L'installation doit satisfaire aux prescriptions des codes locaux ou, en l'absence de tels codes, consultez la dernière édition de:

• Aux États-Unis, l'installation doit satisfaire à la norme ANSI/NFPA70.
• Au Canada, l'installation doit satisfaire aux prescriptions de C22.1-18 du Code canadien de l'électricité, première partie.
• Si les installations sont faites à domicile, veuillessez suivé la norme ANSI A 225.1/NFPA 501A ou les codes locaux.

Contenu de la boîte

A VERTISSEMENT

• Jetez le matériel d'emballage ou tenez-le hors de la portée des jeunes enfants.
• Le non-respect de ces instructions peut entrainer des blessures graves, voir mortelles.

A VERTISSEMENT

Portez toujours des équipements de protection tels que des gants, des lunettes et des vêtements afin de prévenir toues blessures lors de l'installation du produit.

Retirez le produit de son emballage et assurez-vous d'avoir la liste suivante d'articles inclus. Si un article est endommagé ou manquant, contactez vous détaillant Furrion.

Pèce Description Quantité

	Cuisinière électrique de 24 po	1
	Ensemble de dosseret (dosseret et six vis M4 x 12 mm)	1
	Grilles de four 2
	Rôtisserie 1
	Entreose anti-basculement (Ensemble) • Vis (M5 x 30mm) x 2 • Rondelle x 2 • Entreose anti-basculement x 1	1
	Manuel d'utilisation	1
	Livret de garantie	1

Outils dont vous aurez besoin (non fournis)

Plique Description
	Perceuse électrique (Le diamètre de la mèche pour l'ancré est de 5/16 po 8 mm).
	Lunettes de sécurité
	Gants
	Clé réglable
	Ruban à mesurer
	Crayon
	Tournevis cruciforme (M4, tête type+)
	Tournevis à lame plate
	Couteau de coupe
	Niveau
	(Homologation UL 50 AMP) Cordon à 4 fils d'une longueur de 6 pieds OU Cordon à 3 fils d'une longueur de 6 pieds
	Ancrage de montage pour les planchers en maçonnerie/ciment.

Instructions de construction du cabinet

• Pour un bon fonctionnement de la cuisine, les armoires doivent être correctement construites et équerrées par rapport à la surface du comptoir et à la face de l'armoire.
  Pour un bon fonctionnement de ces unités, l'armoire doit etre de niveau et le bas de la cuisineire doit etre soutenu. Utilisez une plaque isolante ou du contreplaqué de 1 / 4 po (64 mm) sous la cuisineire si vous installez la cuisineire sur de la moquette.

REMARQUE: Lors de la planification de l'emplacement, prenez en compte la possibilité de présence des rideaux ou autres matériaux combustibles autour de l'appareil afin de ne pas provoquer d'accendie.

• Toutes les ouvertures du comptoir ou du sol ou la cuisineire doit etre installee doivent etre scellees.
• L'entretoise anti-basculement au sol doit être installée correctement. Pour installer l'entretoise anti-basculement livrée avec la cuisine, reportez-vous à la section

« Installation de l'entretoise anti-basculement » pour les instructions détaillées d'installation de l'entretoise anti-basculement livrée avec la cuisinière.

L'alimentation electrique doit etre mise a la terre. Reportez-vous à la section « Branchement electrique »
- La température maximale autorisée pour les armoires en bois est de 194^ F (90^)

Installation de l'armoire

• Les distances frontales minimales entre les cotes et le dessus de l'appareil et les parois verticales combustibles adjacentes qui s'estendant au-dessus du panneau supérieur. (Fig. 1)

Article Dimensions
A	La distance verticale minimale de la matière combustible par rapport au côte de la surface de cuisson de la cusinière.	18 po 457 mm
B	La distance verticale minimale par rapport à la distance de combustion au-dessus de la cusinière.RemARQUE : 24 po (610 mm) minimum lorsque le fond de l'armoire en bois ou en métal est couvert par au moins ¼ po (64 mm) de carton-planche ignifuge recouvert d'au moins une tôle d'acier n° 28 de MSG, d'acier inoxydable de 0,015 po (0,4 mm), d'aluminium de 0,024 po (0,6 mm) ou de cuivre de 0,020 po (0,5 mm).	30 po 762 mm
C Profofondeur maximale de l'armoire supérieure.		15 po 381 mm

REMARQUE: Si vous installez une hotte de cuisine ou une combinaison de hottes à micro-ondes au-dessus de la surface de cuisson, suivez les instructions d'installation de la hotte de cuisine ou de la combinaison de hottes à micro-ondes pour connaître les dégagements dimensionnels au-dessus de la surface de cuisson.

Dimensions de la découvert du comptoir (Fig. 2)

ABC
Recommendé 36 po	Min. 23% po	Min. 24 po (610 mm)
Recommendé 914 mm	(600 mm)

Installation de l'entretoise antibasculement

A VERTISSEMENT

Afin de réduire le risque de basclement de l'appareil, celui-ci doit être sécurisé par l'installation correcte de dispositifs anti-basclement. Pour vérifier si les dispositifs sont correctement installés, retirez le tiroir de rangement et vérifie que les dispositifs anti-basclement sont bien engagés dans le support.

L'entretoise anti-basculement doit être correctement installée afin de réduire tout risque de basculement du à une utilisation anormale ou à un mauvais chargement de la portedu four. Suivez toujours les instructions ci-dessous pourinstaller l'entretoise anti-basculement.

1. Placez l'entretoise anti-basculement contre le mur sur le sol dans la zone de la découvert, assurez-vous que l'encoche en U est orientee vers I'intérieur et que le centre de I'encoche en U se trouve a une distance de 1014 po (260,5mm) de la ligne centrale de la découvert. (Fig. 3)

REMARQUE:

-L'entretoise anti-basculement peut etre installee a gauche ou a droite de la decoupe.
-Si la cuisine ne'est pas poussaee contre le mur, il peut etre nécessaire d'ajuster I'entretoise vers I'avant afin de s'assurer que la patte est verrouillée dans le support.

1. Détérminez et marquez la position de perçage à travers les deux trous de fixation de l'entretoise.
2. Fixez les deux boulons de montage dans le sol. (Fig. 4) REMARQUE: En cas d'installation sur un sol en beton. Prenez la longueur des boulons de fixation fournis comme reference et perceze deux troughs sur le sol à l'aide d'une perseuce à maconnerie à la profondeur appropriée. Insérez l'ancre de montage (non fournie) dans les deux troughs percés, insérez les deux boulons à travers l'entretoise anti-basculement et dans les ancles.

Branchementélectrique

A VERTISSEMENT

RISQUE DE DÉCHARGE ÉLECTRIQUE

• Coupez l'alimentation électrique avant de procéder à tous travaux d'entretien ou de réparation.
• Remettez en place l'ensemble des pieces et des panneaux avant d'utiliser l'appareil.
• Le non-respect de cette consigne est susceptible d'entrainer des risques d'électrocution, voir la mort.

AVANT D'EFECTUER LE BRANCHEMENT ELECTRIQUE, ASSUREZ-VOUS DE:

• Ne pas utiliser de rallonge électrique.
• Consulter un électricien ou un technicien de service qualifié si vous avez des doutes quant à la mise à la terre de l'appareil. Ne modifies pas la fiche du cordon d'alimentation. Si elle ne s'adapte pas à la prise de courant, faites installer une prise de courant ajusté par un électricien qualifié.
• Cette cusinière doit être alimentée avec la tension et la fréquence appropriées, telles que spécifiées sur la plaque signalétique qui se trouve sur la porte du four de l'appareil (Fig. 5). Elle doit également être branchée sur un circuit de déivation individuel correctement mis à la terre, protégé par un disjoncteur ou un fusible dont l'ampérage est indiqué sur la plaque signalétique. La plaque signalétique est située sur la porte du four de l'appareil.

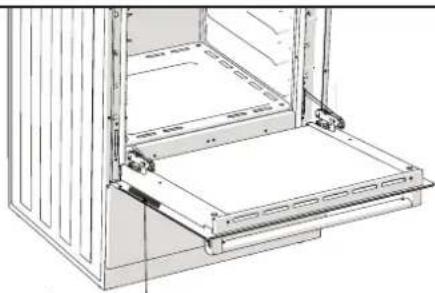

Étiquette de classement

Fig.5

• Le disjoncteur de sécurité et le système électrique sont en mesure de supporter la charge de l'appareil. Reportez-vous à la plaque signalétique de la cusinière au cas où vous auriez besoin de vérifier les exigences électriques.
• Le fabricant n'est pas responsable des dommages directs ou indirects causés par une installation ou un branchement défectueux. Il est donc nécessaire que toutes les opérations d'installation et de branchement soient effectuees par du personnel qualifie et en conformite avec les codes et reglementations locales.
  Assurez-vous que le circuit de 50 ampères est installé avant de brancher l'alimentation électrique de la cuisine.

• Branchement électrique pour le marché américain, étant donné que les bornes de cuisineire ne sont pas accessibles une fois que la cuisineire est en position, il faut utiliser un cable ou un cordon de branchement flexible. Veuillez consulter la section sur le Branchement électrique pour les installations aux États-Unis (FT24N62R-SS).

• Branchement électrique pour le marché canadien, veuillez consultier la section Branchement électrique pour les installations au Canada (FT24N62C-SS).

Branchement électrique pour les installations

aux États-Unis

A VERTISSEMENT

DANGER DE DÉCHARGE ÉLECTRIQUE

Assurez-vous que les fils sont branchés au bon bornier.
- Le non-respect de ces instructions peut entrainer un chocoléctrique, des blessures graves ou la mort.

Installation des cables à 4 fils (recommende)

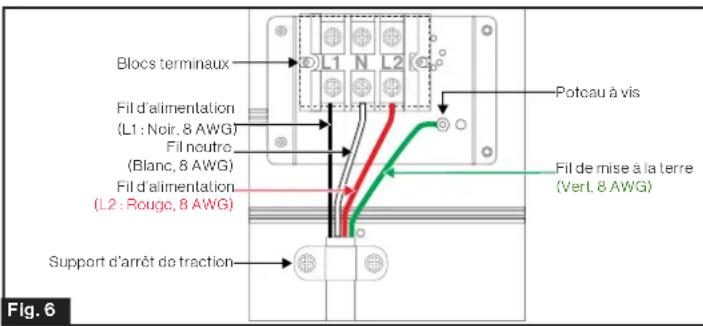

• Reportez-vous à la Fig. 6 pour des conseils sur le branchement à 4 fils.

Installation d'un cordon d'alimentationou d'un cable à 3 fils

• Reportez-vous à la Fig. 7 pour des conseils sur le branchement à 3 fils.

Réceptacle mural pour le cordon d'alimentation
	Réceptacle à 4 fils (NEMA 14-50R)
	Réceptacle à 3 fils (NEMA 10-50R)

Installation du cordon d'alimentation à 4 fils (recommendée)

1. Retirez le couvercle de la boite à bornes à l'arrière de la cuisineire en retardant la vis à l'aide d'un tournevis cruciforme. Conservez la vis pour une utilisation ultérieure.
2. Desserrez les 2 vis du support de décharge de traction à l'aide d'un tournevis cruciforme.
3. Dénudez une partie de la couche d'isolation de 5 / 8 po (15 mm) à l'extrémité des quatre fils du cordon d'alimentation.
4. Insérez le cordon d'alimentation à 4 fils dans le support de décharge de traction et serrez. Laissez suffisamment de jeu pour fixer facilement les bornes du cordon d'alimentation aux borniers.
5. Desserrez les vis du bornier et inserez les fils d'alimentation dans la borne appropriée en suivant les instructions:

-L1 est le fil d'alimentation noir. Fixez-le à la borne L1.

-L2 est le fil d'alimentation rouge. Fixez-le à la borne L2.

-Le neutre est le fil d'alimentation blanc. Fixez-le a la borne centrale (N).

-La masse est le fil d'alimentation vert. Fixez-le au poteau à vis (voir Fig. 6).

1. Serrez toutes les vis du bornier (le couple maximum est de 6 N m).
2. Replace the couvercle de la boite à bornes et serrez avec la vis.
3. Reportez-vous à la Fig. 6 pour des conseils sur le branchement à 4 fils.

Installation du cordon d'alimentation à 3 fils

1. Retirez le couvercle de la boite à bornes à l'arrière de la cusinière en retardant la vis à l'aide d'un tournevis cruciforme. Conservez les vis pour une utilisation ultérieure.
2. Desserrez les 2 vis du support de décharge de traction à l'aide d'un tournevis cruciforme.
3. Dénudez une partie de la couche d'isolation de % po (15 mm) à l'extrémité des trois fils du cordon d'alimentation.
4. Insérez le cordon d'alimentation à 3 fils dans le support de décharge de traction et serrez. Laissez suffisamment de jeu pour fixer facilement les bornes des fils du cordon d'alimentation aux borniers.
5. Desserrez les vis du bornier et inserez les fils d'alimentation dans la borne appropriée en suivant les instructions:

-L1 est le fil d'alimentation noir. Fixez-le à la borne L1.
-L2 est le fil d'alimentation rouge. Fixez-le à la borne L2.
-La masse est le fil d'alimentation vert. Fixez-le au poteau à vis (voir Fig. 7).

1. Serrez toutes les vis du bornier (le couple maximum est de 6 N m).

2. Replacez le couvercle de la boite à bornes et serrez avec la vis.

3. Reportez-vous à la Fig. 7 pour des conseils sur le branchement à 3 fils.

Branchement électrique pour les installations

au Canada

1. Le branchement électrique doit être effectué conformément aux codes et règlements locaux.
2. Branchez le cordon d'alimentation de la cuisine sur une prise de courant dediede de 50 ampere s a 4 broches polarisées et mise a la terre.

Installation de la cuisineire

Installation du dosseret

1. Prévoyez d'insteller trois vis (M4 12 mm, incluses) à l'arrière de la cuisine et laissez-les desserrées de 3mm (Fig.8)

1. Fixez le dosseret dans les vis pré-installées en bas et tirez vers l'intérieur jusqu'à ce qu'il soit arrêté. Tournez le dosseret vers l'avant puis serrez ces trois vis. (Fig. 9)

1. Renforcez le dosseret à l'arrière avec trois vis supplémentaires (M4*12 mm, incluses). (Fig. 10)

Mise à niveau de la cuisine

La cusinière doit être mise à niveau pour assurer des performances de cuisson satisfaisantes. La cusinière Furrion est donc avec quatre pattes réglibres au bas de la cusinière et l'utilisateur peut atteindre chaque patte pour l'ajuster afin de la mesure à niveau.

REMARQUE: Un niveau peut être nécessaire pour vous permettre de vérifier le niveau de la cuisine.

Pour cela, placez un niveau sur une surface plane de la cuisineire, par exemple sur la grille du four ou sur le dessus de la surface de cuisine. Ajustez les pattes de mise a niveau à la main jusqu'à ce que la cuisineire soit à niveau. (Fig. 11)

Faites glisser la cuisine dans l'armoire

1. Rapprochez-vous suffisamment du disjoncteur pour permettre un branchement electrique correct. Voir la section « Branchements electriques » pour plus de détails. (Fig. 12)

1. Faites glisser la cusinière dans la découpe jusqu'à ce que la patte arrête s'engage dans l'entretoise antibasculément préinstallée. Veillez à ne pas froter et à ne pas endommager le fil lors du mouvement. (Fig. 13 et Fig. 14)

REMARQUE: Si la cusinière est déplaced, le support doit être retire et installé au nouvel endroit.

Vérifiez que l'entretoise anti-basculement est

installée et enclenchée

Vérifiez toujours que la cuisine est sécurisée par l'entretoise anti-basculement.

• Méthode 1: Placez vos pieds à l'avant du tiroir et saisissez le côté inférieur gauche du dosseret comme indiqué. Essayez lentement de faire basculer la cusinière vers l'avant. Si l'arrête de la cusinière se soulève de plus de 12 po du sol et qu'il n'y a pas de résistance, arrêtez de la soulever et remettez la cusinière sur le sol. L'entretoise anti-basculement et le pied de la cusinière ne sont pas correctement enclenchés. (Fig. 15)

REMARQUE: Si la cusinière est mal positionnée, il faut la réinstaller selon l'Installation de l'entreose antibasculement.

• Méthode 2: Pour vérifier si la cusinière est correctement engagée dans l'entretoise anti-basculement, regardez en dessous de la cusinière. Si une inspection par le dessous est impossible, essayez ce qui suit pour-retirer le rangement du tiroir afin de vérifier l'engagement de l'entretoise anti-basculement.

• Tirez le tiroir de rangement vers l'extérieur jusqu'à bout.

• Retirez le tiroir de rangement de la cuisine. Consultez la section « Retirer le tiroir de rangement »
• Regardez à travers la cavité du tiroir de la cuisine à l'arrière. Une lampe de poche peut être nécessaire.
• Vérifiez visuèlement que la patte arrière est engagée dans l'encoche en U de l'entreoise anti-basculement. Consultez la Fig. 14.
• Si la patte n'est pas engagée dans le support, veuillez ajuster le support si nécessaire pour engager complètement la patte de cuisineire.

Utilisation

Fonctionnement général

A VERTISSEMENT

RISQUE DE BRULURES

• Lorsque la cuisine est utilisée, toute la surface de cuisson peut devenir chaude.
• Pendant et après l'utilisation, ne touche pas ou ne laissiez pas les vêtements ou d'autres matières inflammables entre en contact avec les unités de surface ou les zones proches des unités avant qu'elles n'aient eu le temps de refroidir.

Avant la première utilisation

• Les éléments chauffants du four sont dotés d'un revêtement protecteur qui doit être brûlé avant utilisation. Pour ce faire, fermez la porte du four et tournez le bouton de réglage de la température au maximum. Tournez le/selecteur de fonction sur l'objet Cuisson et l'objet Grille séparément pendant environ 15 minutes. Il est important d'assurer une ventilation ajustée pendant cette période.
• ÀpRESutilisation,assurez-vous que les boutons sont en position OFF (Arrêt).

Pour régler la minuterie

La minuterie n'est pas utilisé pour contrôler le fonctionnement du four. Le réglage maximal de la minuterie est de 12 heures et 59 minutes. Le réglage par défaut de la minuterie est 00:00.

1. Appuyez une fois sur le bouton, l'affichage à DEL s'allume et clignote.
2. Appuyez sur la touche + ou - jusqu'à ce que la durée souhaitation s'affiche.

REMARQUE: La durée maximale autorisée est de 59 minutes, toute durée supérieure à 59 minutes sera indiquée au format des heures et des minutes.

1. Appuyez sur le bouton pendant 2 secondes afin d'enregistrer le réglage de la minuterie. Le compte à rebours commence à ce moment-là.
   REMARQUE: L'affichage ne changera pas tant qu'une minute ne sera pas passée.
2. Lorsque le temps atteint 00:00, la minuterie émet un signal sonore jusqu'à ce que vous appuyiez sur le bouton AFIN d'arrête le compte à rebours.

Pour régler l'horloge

Pour utiliser la fonction de minuterie, l'horloge doit être régée à la bonne heures. Le réglage maximum de l'horloge est de 12 heures et 59 minutes. L'horloge est régée par défaut sur 12:00.

1. Appuyez sur le bouton et maintenez-le enforcé pendant 2 secondes jusqu'à ce que l'écran commence à clignoter.
2. Touchez le bouton « + » ou « - » pour régler l'heure.
3. Appuyez sur pendant environ 2 secondes afin d'enregistrer le réglage de l'horloge.

Utilisation de la surface de cuisson

ATTENTION

• La surface d'un brûleur reste rouge pendant longtemps, ce qui indique que le fond de la casserole n'est pas assez plat ou est trop petit pour le brûleur. L'utilisation prolongée de recipients incorrents peut endommager les recipients, la surface de cuisson, le cablage et les zones environnantes.
  Pour éviter tout dommage, utilisez des recipients appropriés, commencez la cuisson sur la position « HI » (Élevé) et baissez le bouton de réglage pour poursuivre la cuisson.
• Ne laïsez jamais un récipient vide ou ayant bouilli à sec sur une surface chaude. Le récipient pourrait surchauffer et endommager les récipiens ou la surface de cuisson.
  Veillez a ce que les poignées des recipients ne dépassent pas du bord de la cuisine pour éviter qu'ils ne soient renversés par accident. Cela empêche également les enfants d'atteindre les casseroles et les poèles.

Choisir le bon recipient de cuisson

• N'utilise que des recipients dont le fond est adapté à la cuisson électrique.

• Les recipients fabriqués à partir des matérieliaux suivants ne convennent pas à la cuisson électrique : aluminium ou cuivre sans base magnétique, verre, bois, porcelaine, ceramique et faïence.

• N'utilisez pas d'ustensiles de cuisson dont les bords sont dentelés ou le fond incurve. Assurez-vous que la base de votre casserole est lisse et qu'elle repose à plat sur le verre. (Fig. 16)

• Utilisez des casseroles dont le diamètre est aussi grand que le tracé de la zone可以选择. Une casserole légersement plus grande couvre l'ensemble de l'élément et empêche les éclaboussures d'entrée en contact avec la surface de chauffe et de brûler. Si vous utilisez une casserole plus petite, l'efficacité pourrait être inférieure à cette prévue. Centrez toujours votre casserole sur la zone de cuisson. (Fig. 17)

• Soulevez toujours les casseroles de la plaque de cuisson électrique - ne les déplacez pas en les glissant, car elles pourraient rayer le verre. (Fig. 18)

Commencce a cuisine

La cusinière est équipée de quatre surfaces de cuisson de deux tailles différentes, chacune d'entre elles ayant un bouton de réglage correspondant avec des niveaux de chauffage allant de « LO » (Faible) à « HI » (Élevé).

1. Placez une casserole appropriée sur la zone de cuisson que vous souhaitez utiliser. Assurez-vous que le fond de la casserole et la surface de la zone de cuisson sont propres et secs.

2. Appuyez et tournez le bouton de réglage correspondant pour sélectionner le niveau de chauffage souhaïte.
   IMPORTANT: Pour démarrer, appuyez toujours légèrement sur le bouton de réglage vers l'intérieur, puis tournez.

3. Lorsque la cuisson est terminée, tournez le bouton de réglage en position OFF (Arrêt). Veillez toujours à ce que tous les boutons de réglage soient en position « OFF » (Arrêt) et que les voyants bleus soient éteints lorsque vous ne cuisinez pas.
4. Essuyez les éclaboussures sur les surfaces de cuisson avec un chiffon humide des qu'elles ont refroidi. Assurez-vous que la commande est en position OFF (Arrêt).

Utilisation du four

A VERTISSEMENT

RISQUE DE BRULURES

• Gardez hors de la portée des enfants.
  Utilisez la poignee de la portepour ouvrir et fermer la porte.
• La porte du four devient chaude pendant le fonctionnement. Portez toujours des gants de protection lorsque vous introduisez ou retirez des alimentés.
• Portez toujours des gants de protection appropriés lorsqu'vous insérez ou retirez du four la rotinsoire, les étagères, les casseroles et autres recipients de cuisson.

Cuisson au four

IMPORTANT: Afin déviter déventuelles brûlures

Suivez toujours les étapes ci-dessous pour faire cuire ou griller les aliments:

1. Tirez sur la poignée pour ouvrir la porte du four et place les alimentés au centre de la grille du four. REMARQUE: Le préchauffage du four est nécessaire pour obtenir de bons résultats lors de la cuisson de gâteaux, de biscuits, de pâtisseries et de pains. Tournez le bouton de réglage de la température du four pour ajuster la température, normalement entre 10 et 15 minutes avant demettre les alimentés dans le four.
2. Tournez le bouton de réglage des fonctions du four pourCHOISIR LE MODE DE CUISSON DÉSIRE.
3. Tournez le bouton de réglage de la température du four pour régler la température de cuisson. Consultez la section « Contrôle de la température du four » pour obtenir plus de détails.
4. Choisissez la durée de cuisson. Consultez la section « Réglage de la minuteurie » pour connaître les instructions de réglage de la durée.

REMARQUE: La minuterie n'eteint pas le four.

1. Lorsque la cuisson est terminée, tournez le bouton de réglage du four et le bouton de réglage du thermostat sur la position OFF.

Contrôle de la température du four

Les chiffres autour du bouton de réglage de la température

REMARQUE:Lorsque la cuisine n'est pas utilisée, remettez le bouton de réglage de la température en position OFF.

Grille du four

La grille est conçue avec des verrous d'arrêt de sorte que lorsqu'elle est place correctement en position, elle s'arrête avant de sortir complètement du four et ne bascule pas lorsqu'on enlève ou place des alimentés. (Fig. 20)

• Lorsque vous placez les recipients sur la grille, tirez la grille jusqu'à la bosse de la position de la grille. Placez les recipients sur la grille, ensuite glissez la grille à nouveau dans le four.
• Pour-retirer la grille du four, tirez-la vers l'extérieur jusqu'à ce qu'elle soit bloquée par les arrêts, ensuite incline l'extrémité avant vers le haut pour la dégager de l'arrêt.

Conseils concernant l'emplacement des

casseroles

Les résultats de cuisson seront更好地 si les alimentés sont centrés autant que possible dans le four. Les casseroles ne doivent pas se toucher ni toucher les parois du four. Si vous devez utiliser deux grilles de four, échelonné les casseroles de manière à ce que l'une ne soit pas directement au-dessus de l'autre. Laissez environ 1 12 po entre les casseroles et par rapport à l'avant, l'arrière et les côtes de la paroi du four.

Fonction de rotissoire

• La cuisine de rotitisserie est réservée à la viande, mais tout ce qui va des légumes au poisson peut être cuisine à la manière d'une rotinsoire. Pour préparer un plat de viande traditionnel, faites mariner la viande ou recouvre-la d'épices.

REMARQUE:Lorsque you embroche la viande, assurez-vous que la viande est bien equilibrée sur la brochette afin qu'elle ne sollicite pas le moteur.

1. Poussez légèrement la viande à travers la pointe de la brochette et maintenez-la en place avec la brochette/ fourchette de chaque côte. (Fig. 21)

1. Insérez la rotinsoire dans le trou du côté gauche du four et placez le côté droit avec l'encôche de la brochette de la rotinsoire dans le support. (Fig. 22)

1. Tournez le bouton de réglage des fonctions du four sur le mode désire.
2. Tournez le bouton de réglage de la température du four sur le réglage de température désiré.
3. Appuyez sur la touche ROTISSERIE pour commencer la cuisson de la rotinsoire.

REMARQUE: Pendant la cuisson, vous pouvez utiliser la fonction de minuterie pour contrôler la durée de cuisson.

Nettoyage et entretien

Nettoyage général

A VERTISSEMENT

Risque de décharge électrique

• Coupez l'alimentation électrique avant de procéder à tous travaux d'entretien ou de réparation.
• Remettez en place l'ensemble des pieces et des panneaux avant d'utiliser l'appareil.

• Le non-respect de cette consigne est susceptible d'entrainer des risques d'électrocution, voir la mort.

• Nettoyez la surface interieure en utilisant un chiffon doux avec de l'eau tiède.

• Il est conseilé de proceser au nettoyage lorsque l'appareil est froid, notamment pour le nettoyage des pieces émailées.
• Evitez de laisser des substances alcalines ou acides (jus de citron, vinaigre, etc.) sur les surfaces.
• Evitez d'utiliser des produits de nettoyage à base de chlore ou d'acide.

Nettoyage des surfaces de cuisson et des

pièces émailées

1. Tournez tous les boutons de réglage en position OFF.
2. Nettoyez les surfaces de cuisson et les pièces émaillées avec une éponge et de l'eau savonneuse uniquement ou un autre détergent non abrasif.
3. Sechez-les de préférence avec du cuir de chamois.

REMARQUE: Si des substances acides telles que le jus de citron, la confiture de tomate, le vinaire etc. sont laissées sur l'email pendant une longue période, les parties émaillées peuvent être corredées et doivent voir opaques.

Piaces en acier inoxydable

Les pieces en acier inoxydable doivent etre rincees a I'eau et sechees avec un chiffon doux et propre ou avec du cuir de chamois.

Pour les salissures difficiles, utilisez un détergent spécifique non abrasif disponible dans le commerce ou un peu de vinaigre chaud.

REMARQUE: Veuillez nettoyer et essuyer les pieces en acier inoxydable dans le sens du grain. Une utilisation régulière pourrait provoquer une décoloration autour des brûleurs, en raison de la température élevée de la flamme.

Nettoyage de l'intérieur du four

L'intérieur du four doit être nettoyé régulièrement. Essuyez les parois interieures avec un chiffon propre et doux trempe dans de l'eau savonneuse très chaude ou un autre produit approprié.

• Lavez les surfaces interieures à l'aide d'une solution d'eau tiède et de bicarbonate de soude. La solution doit être environ 2 cuillées à soupe de bicarbonate de soude pour une pinte d'eau tiède.
• Lavez la grille du four avec une solution de détergent doux.
  L'extérieur de la cuisine doit être nettoyé avec un détergent doux et de l'eau chaude.
• Essorez l'éponge ou le chiffon pour enlever l'excès d'eau lorsque vous nettoyez les zones auprès des boutons de réglage ou toute pièce electrique.
• Lavez l'armoire extérieure à l'eau tiède melangée avec un détergent liquide doux. Rincez convenablement, puis essuyez à l'aide d'un chiffon doux et propre.
• N'utilise pas de laine d'acier ou de brosse d'acier sur la surface de cuisson.

Installation et retrait des grilles de four

1. Ouvrez la portedu four.
2. Insérez les grilles du four à un niveau de cuisson approprié.
3. Fermez la porte du four.

4. Pour-retirer les grilles du four,veuillez repeter les trois etapes suivantes dans le bon ordre.

5. Ouvrez la portedou four.

6. Retirez les grilles du four de la cuisineire.
7. Fermez la porte du four.

REMARQUE: Les grilles du four sont munies d'un bloc de sécurité pour éviter toute extraction accidentelle.

Veillez à insérer correctement les étagères. (Fig. 23)

Importants résidus brûlés

1. Laissez la cuisine se refroidir.
2. Utilisez un gratoir à lame de rasoir à un seul tranchant à environ 45^ contre la surface du verre et grattez la saleté. Il sera nécessaire d'appliquer une pression sur le rasoir pour enlever les résidus. (Fig. 24)

1. ÀpRES avoir graté avec le rasoir, étalez quelques gouttes de nettoyant pour surface de cuisson en ceramique sur toute la zone de résidus brûlés. Utilisez un tampon de nettoyage pour éliminer les résidus restants.
2. Pour une protection supplémentaire, une fois tous les résidus éliminés, polissez toute la surface avec du nettoyant pour surface de cuisson en ceramique et une serviette en papier.

Nettoyage de la porte du four

Nettoyez le verre à l'aide d'une éponge ou d'un chiffon doux avec de l'eau savonneuse ou un détergent approprié, ensuite essuyez-le.

Pour facilitier le nettoyage du four, il est possible de-retirer la porte. Veuillez suivre attentivement les instructions:

ATTENTION

• La porte du four est lourde et fragile. Utilisez les deux mains pour restorer la porte du four. L'avant de la porte est en verre. À manipuler avec précaution afin de prévenir tout risque de bris.
• Saisissez uniquement les cotes gauche et droit de la porte du four. Ne pas saisir la poignée, car celle ci risquérait de se balancer et de provoquer des dommages ou des blessures.
• Le fait de ne pas saisir la porte du four correctement et fermement peut entrainer des risques de blessures corporelles ou endommager le produit.

• Afin d'eviter toute blessure due à la fermeture du support de la charnière, assurez-vous que les deux leviers sont bien en place avant de retarder la porte (Fig. 26). En outre, ne pas ouvrir ou fermer de force la porte : la charnière est susceptible d'être endommagée et d'entrainer des risques de blessures.
  Tenez fermement, la porte est lourde.

• Veillez à lire les AVERTISSEMENTS et les MISES EN GARDE ci-dessus avant d'essayer de retarder la porte du four.

• Ouvrez la porte jusqu'à sa position complètement ouverte. (Fig. 25)

1. Tournez la charnière (une de chaque côté) vers vous pour que le levier s'enclenche. (Fig. 26)

1. Fermez hermétiquement la porte. (Fig. 27)

1. En tenant fermement la porte à gauche et à droite avec les deux mains, tirez la porte directement hors des fentes de la charnière. (Fig. 28)

1. Placez la porte sur un endroit plat protégé afin de ne pas endommager la porte vitrée. Le verre interieur de la porte du four peut être facilement enlevé pour le nettoyage en dévisant les deux vis de fixation laterales. Nettoyez le verre à l'aide d'une éponge ou d'un chiffon doux avec de l'eau savonneuse ou un détergent approprié, ensuite essuyez-le. (Fig. 29)

1. Suivez les étapes ci-dessous pour la rattacher

(Fig.30):

• Insérez la charnière dans la fente supérieure comme indiqué à la Fig. 30 a.
  -Ouvre la porte jusqu'a sa position d'ouverture totale comme indiqued a la Fig. 30 Assurez-vous que le bras de la charniere s'est detached du levier comme indiqued a la Fig. 30

Nettoyage du tiroir de rangement

1. Soulevez le petit crochet gauche vers le haut et, en même temps, poussez le petit crochet droit vers le bas. (Fig. 31)

1. Tirez letiroir.
2. Pour remettre le tiroir en place, alignez le tiroir avec les rails et poussez-le vers l'intérieur.

REMARQUE: Ne rangez pas de matieres inflammables dans le four ou dans le tiroir du bas.

Remplacement de la lampe du four

A VERTISSEMENT

RISQUE DE DÉCHARGE ÉLECTRIQUE

• Coupez l'alimentation électrique avant de procéder à tous travaux d'entretien ou de réparation.
• Remettez en place l'ensemble des pieces et des panneaux avant d'utiliser l'appareil.
• Le non-respect de cette consigne est susceptible d'entraîner des risques d'électrocution, voir la mort.

Laissez refroidir la cavite du four et le bruleur de la grille.
Coupez l'alimentation electrique.
- Retirez le couvercle de la lampe en le tournant vers la gauche. (Fig. 32)

Fig.32

• Dévissez et remplacez l'ampoule halogène par une ampoule neue adaptée à la haute température (300 °C - 570 °C) ayant les mêmes specifications : 240 V, 60 Hz, 25 W, G9.
• Remplacez le couvercle de protection.

REMARQUE: Le remplacement des ampoules de four n'est pas couvert par votre garantie.

Dépannage

Problème Cause probable
Les unités de surface neMaintiennent pas une ébullitioncontinue ou la vitesse de frituren'est pas aussi rapide.	•您devez utiliser des casseroles absolument plates.•Le fond des casseroles doit correspondre étroitement au diamètre de l'unité desurface désiecle.Le bouton de réglage est au minimum.
Les unités de surface nefonctionnent pas.	•You've fait sauter un fusible ou déclenché un disjoncteur.•You n'avez pas régèle correctement les boutons de réglage.
Les boutons de réglage n'tournent pas.	•S'il s'agit d'un bouton de réglage d'une unité de surface, vous n'appuyez pas avantde tourner.•S'il s'agit d'un bouton de réglage de four, vous essayez de tourner le bouton dansla mauvaise direction.
L'éclairage du four ne fonctionnepas.	•L'ampoule est desserrée ou a brûlé.•Le bouton de fonctionnement du four a été régèle sur OFF.
Le four ne fonctionne pas.	•You've fait sauter un fusible ou déclenché un disjoncteur.•You n'avez pas régèle correctement les boutons de réglage:-Le bouton de fonctionnement du four a été régèle sur OFF. Sélectionnez lafonction d'éclairage sur le panneau de commande.-Le bouton du thermostat du four a été régèle sur OFF.
Les alimentés ne grillent pas correctement.	• Le bouton de commande du four n'est pas bien régé. • La position des grilles est incorrecte. Déplacez la grille vers une position plus élevé. • Les recipients de cuisson ne convennent pas pour la cuisson au grill.
Les alimentés ne sont pas cuits correctement.	• Le bouton de réglage du four doit être correctement positionné sur la fonction de cuisson. • La position de la grille est incorrecte. • Des recipients de cuisson incorrectly ou de taille inadéquate sont utilisés.

Caractéristiques

Caracteristiques techniques
Capacité du four	2,68 pi. cu.
Tension	208 V CA / 240 V CA
Puisance en watts	7060 W / 9400 W
Ampérage	34 Amp / 39 Amp
Dimensions du produit (L x H x P)	23% po x 383/16 po x 259/16 po 594 mm x 970 mm x 649,8 mm

©2007-2020 Furrion Ltd. Furrion® et le logo Furrion sont des marques déposées par Furrion Ltd.

et enregistrées aux États-Unis et ailleurs.
