LEDA303 - Éclairage VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED extérieur
Marque	Velleman
Modèle	LEDA303
Alimentation	230 VCA
Puissance	50 W
Type de LED	COB Epistar
Température de couleur	6500 K (lumière du jour)
Angle de rayonnement	120°
Flux lumineux	4500-5000 lm
Indice de protection	IP65 (étanche à l'eau et à la poussière)
Matériau du boîtier	Aluminium coulé
Verre de protection	Verre trempé
Support	Étrier ajustable avec charnières
Dimensions	290 x 240 mm
Poids	2.61 kg
Usage	Extérieur et intérieur (résidentiel ou commercial)
Distance minimale d'éclairage	1 m entre la sortie de lumière et la surface éclairée
Distance minimale aux murs/plafonds	20 cm
Compatibilité variateur	Non compatible
Garantie	24 mois (grand public)
Nettoyage	Chiffon humide non pelucheux, éviter alcool et solvants
Pièces remplaçables	Verre de protection (par un professionnel), LED intégrée non remplaçable individuellement
Sécurité	Ne pas regarder directement le faisceau ; risque de brûlure ; installation par personnel qualifié

FOIRE AUX QUESTIONS - LEDA303 VELLEMAN

Comment installer le projecteur LEDA303 ?

L'installation doit être effectuée par un personnel qualifié. Fixer l'étrier au mur à l'aide de vis adaptées, puis connecter le câble d'alimentation à une boîte de jonction appropriée (non incluse). Respecter une distance d'au moins 20 cm des murs/plafonds et 1 m de la surface éclairée. Ne pas utiliser avec un variateur.

Puis-je utiliser un variateur avec ce projecteur ?

Non, le projecteur n'est pas compatible avec un variateur. Une utilisation avec un variateur pourrait endommager l'appareil et annuler la garantie.

Quelle est la température de couleur du LEDA303 ?

La température de couleur est de 6500 K, ce qui correspond à une lumière blanche froide de type lumière du jour.

Le projecteur est-il étanche ?

Oui, il possède un indice de protection IP65, ce qui le rend totalement étanche à la poussière et protégé contre les jets d'eau. Il convient donc parfaitement à une utilisation en extérieur.

Comment nettoyer le projecteur ?

Débranchez l'appareil avant tout nettoyage. Essuyez régulièrement avec un chiffon humide non pelucheux. N'utilisez pas d'alcool ni de solvants agressifs, car ils pourraient endommager le boîtier ou le verre.

Puis-je remplacer la LED moi-même ?

Non, la LED est intégrée et non remplaçable par l'utilisateur. En cas de défaut, contactez votre revendeur ou un technicien qualifié. Le verre de protection peut être remplacé, mais uniquement par un professionnel.

Quelle est la garantie du LEDA303 ?

La garantie est de 24 mois pour un usage grand public (6 mois pour un usage professionnel). Elle couvre les vices de fabrication et de matériaux, mais pas les dommages causés par une utilisation incorrecte ou l'usure normale.

Puis-je utiliser ce projecteur à l'intérieur ?

Oui, il peut être utilisé aussi bien à l'intérieur qu'à l'extérieur, mais veillez à respecter les distances de sécurité et à ne pas l'installer dans un endroit où il pourrait être exposé à des projections d'eau si utilisé en intérieur.

Quelle distance de sécurité dois-je respecter ?

Maintenez une distance minimale de 1 mètre entre la sortie de lumière et toute surface éclairée. Également, gardez au moins 20 cm d'espace entre le projecteur et les murs ou plafonds pour assurer une bonne dissipation thermique.

Comment orienter le faisceau lumineux ?

Pour orienter le projecteur, desserrez les charnières de l'étrier à l'aide d'une clé à écrous, inclinez la lampe à l'angle souhaité, puis resserrez les charnières. Assurez-vous que l'orientation est stable avant de relâcher.

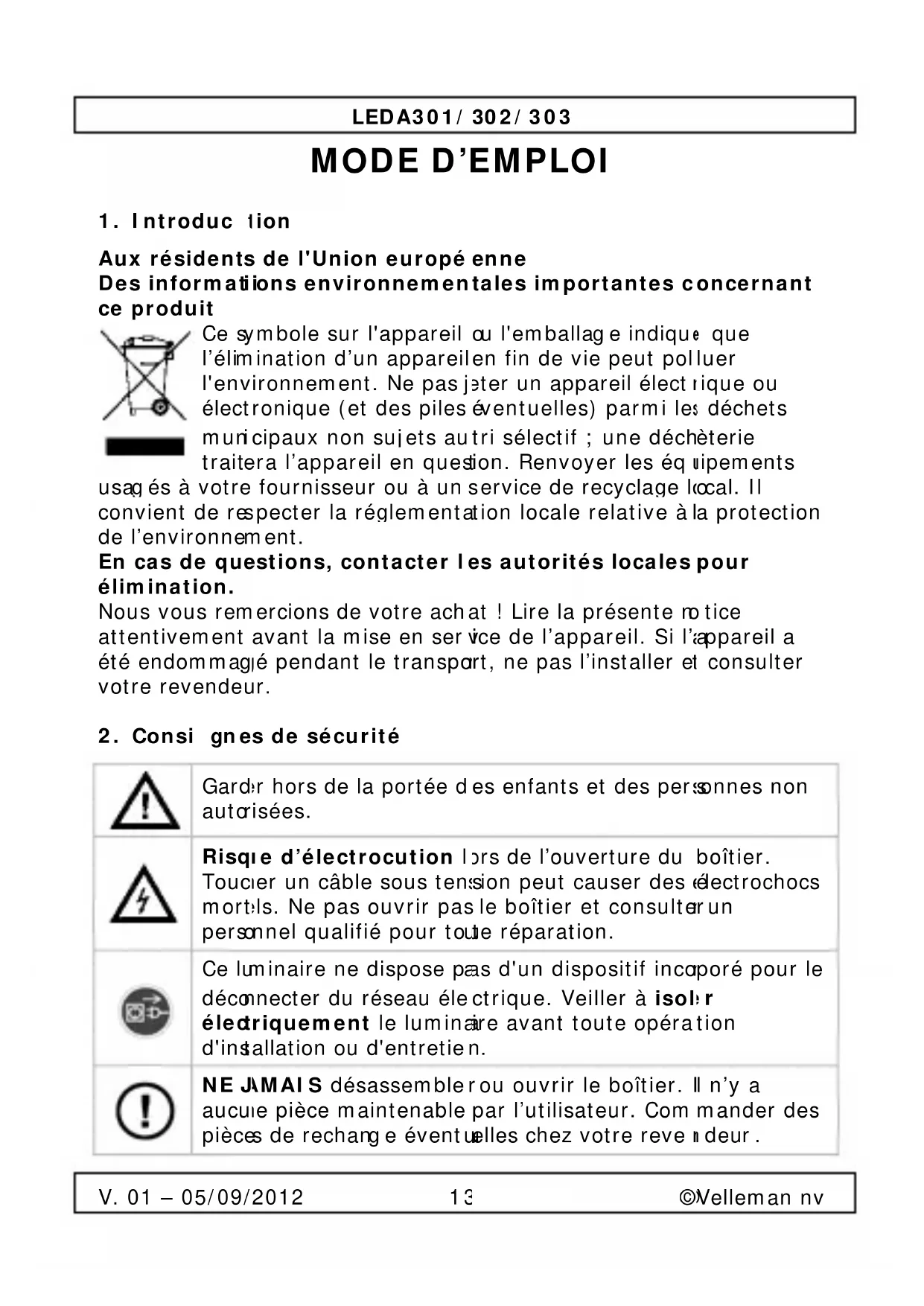

MODE D'EMPLOI LEDA303 VELLEMAN

Aux résidents de l'Union européenne

Des informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareilen fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets autri sélectif ; une déchèterie traitera l'appareil en question. Renvoyer les équipements usagés à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire la présente notice attentivement avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consi gnes de sécurité

Gardir hors de la portée des enfants et des personnes non autorisées.

Risque d'électrocution lors de l'ouverture du boîtier. Toucier un câble sous tension peut causer des électrochocs mortels. Ne pas ouvrir pas le boîtier et consulter un personnel qualifié pour toute réparation.

Ce luminaire ne dispose pas d'un dispositif incorporé pour le déconnecter du réseau électrique. Veiller à isolér éledriquement le luminaire avant toute opération d'installation ou d'entretien.

NE JAMAIS désassembler ou ouvrir le boîtier. Il n'y a aucue pièce maintenable par l'utilisateur. Com mander des pièces de rechang e éventuelles chez votre reve 1deur.

LEDA301/302/303

Attention : possibilité de rayonnements optiques dangereux émis par ce produit. Ne jamais regarder dired ement dans le faisceau lumineux de la lam pe. Cela peut causer des lésions oculaires.

Attention : l'appareil chauffe pendant l'usage.

Respecter une distance minimum de 1 m entre la sortie lumière de l'appareil et la surface illuminée.

• Confier l'ins tallation et l'entretien à un personnel qualifié.
• La tension réseau ne peut pas dépasser la tension mentionnée dans les spécifications à la fin de cette notice.
• Le câble d'a limentation ne peut pas être replissé ou e idommagé. Demander à votre revendeur de enouveler le câble d'alimentation si nécessaire.

3. Directive s générales

Se référer à la garantie de service et de qualité Velleman® en fin de notice.

Protéger contre la chaleur extrême.

Protéger contre les chocs et le traiter avec circonspection pendant l'opération.

Cet appareil ne convient pas à l'utilisation avec un variateur.

Ne pas utiliser le luminaire si le verre de protection est fissuré ou cassé. Déconnecter immédiatement l'appareil du réseau électrique et confier la réparation à un technicien qualifié.

• Se familiariser avec le fonctionnement avant l'emploi.

• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent passous la garantie.

• N'utiliser qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.

• La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de cette notice et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• Transporter l'appareil dans son emballage originel.
• Garder cette notice pour toute référence ultérieure.

4. Caractéristiques

• projecteur pour usage résidentiel ou commercial, entrée de monuments ou façades
• boîtier en aluminium coulé avec verre trempé
• cranté pour une dissipation thermique max.
• avec support ajustable
• conçu pour usage à l'extérieur (IP65).

5. Description

Se référer aux illustrations en page 2 de cette notice.

1	étrier	3	verre de protection
2	charnière	4	LED

6. Installation

Directives

• Confier l'installation et l'entretien à un personnel qualifié.
• La construction portante de l'appareil doit être capable de supporter 4 x le poids de l'appareil pendant une heure, sans qu'une déformation de la construction en résulte.
• Éviter de vous positionner en dessous de l'appareil pour l'enlever ou lors du montage ou du nettoyage. Un technicien qualifié doit réviser l'appareil avant la mise en service. Organiser une révision minutieuse annuelle.
• L'installation de cet appareil exige une solide expérience pratique : le calcul de la charge max. de la construction, les matériaux d'installation requis etc. De temps en temps, un technicien qualifié doit vérifier la construction portante et l'appareil même. Ne pas essayer d'installer cet appareil vous-même si vous n'avez pas les

qualifications requises ; une installation incorrecte peut entraîner des blessures.

- Cet appareil ne convient pas à l'utilisation avec un variateur.

Distances

- Maintenir l'appareil à une distance minimum de 20 cm des plafonds ou murs.

- Respecter une distance minimum de 1 m entre la sortie lumière de l'appareil et la surface illuminée.

Installation du luminaire

1. Ce luminaire ne dispose pas d'un dispositif incorporé pour le déconnecter du réseau électrique. Veiller à isoler électriquement le luminaire avant toute opération d'installation ou d'entretien.
2. Déterminez l'emplacement des trous de montage à l'aide de l'étrier [1].
3. Percer les trous et fixer l'étrier à l'aide de vis et des chevilles murales.
4. Connecter le câble d'alimentation à une boîte de jonction appropriée (non incl.). S'assurer d'une bonne mise à la terre de la connexion. S'assurer que le câble ne soit pas trop tendu; laisser suffisamment de jeu.

Avertissement : si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service technique out toute autre personne qualifiée pour éviter tout risque.

1. Pour pointer la lampe dans la direction souhaitée : desserrez les charnières [2] avec une clé à écrous.

2. Incliner la lampe dans l'angle souhaité et serrer les charnières.

7. Nettoyage et entretien

• Serrer les écrous et les vis et vérifier qu'ils ne rouillent pas.
• Le boîtier, les lentilles, les supports de montage et la construction portante ne peuvent pas être déformés, adaptés ou bricolés p.ex. pas de trous additionnels dans un support, ne pas déplacer les connexions etc.

- Les parties mécaniques mobiles ne peuvent pas être usées ou bouger de manière irrégulière.

- Les câbles d'alimentation ne peuvent pas être endommagés. Un technicien qualifié doit entretenir l'appareil.

LEDA301/302/303

• Si le verre de protection [3] est endommagé, déconnecter la lampe immédiatement du réseau électrique. Confier la réparation à un technicien qualifié. Ne pas utiliser la lampe si le verre de protection est fissuré ou cassé.
• Ce luminaire ne dispose pas d'un dispositif incorporé pour le déconnecter du réseau électrique. Veiller à isoler électriquement le luminaire avant toute opération d'installation ou d'entretien.
• Essuyer l'appareil régulièrement avec un chiffon humide non pelucheux. Éviter l'usage d'alcool et de solvants.
• Il n'y a aucune pièce maintenable par l'utilisateur.

• Commander des pièces de rechange éventuelles chez votre revendeur.

• Spécifications techniques

	LEDA301	LEDA302	LEDA303
alimentation 230	VCA 230 VCA 230 VCA
puissance max. 1	10 W 30 W 50 W
LED	10 W COBEpistar	30 W COBEpistar	50 W COBEpistar
température de la couleur	6500 K 6500 K 6500 K
angle de rayonnement	120°	120°	120°
flux lumineux 900	-1000 lm 2700	-3000 lm 4500	-5000 lm
dimensions	115 x 90 mm	225 x 185 mm	290 x 240 mm
poids	1 kg	1.87 kg 2.61 kg

N'employer cet appareil qu'avec des accessoires d'origine. La SA Velleman ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil.

Pour plus d'information concernant cet article et la dernière version de cette notice, visiter notre site web www.velleman.eu.

Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.

© DROITS D'AUTEUR

SA Velleman est l'ayant droit des droits d'auteur pour cette notice. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du co ntenu de cette notice par quelque procédé ou sur tout support électronique que se soit est interdite sans l'accord préalable écrit de l'ayant droit.

MANUAL DEL USUARIO

1. Introduc ción

Garantie de service et de qualité Velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'UE) :

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective ;
• si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- sont par conséquent exclus :

• tout dommage direct ou indirect survenu à l'article après livraison (p.ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ;
• toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée) ;

- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc. ;

• out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant ;
• tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle) ;
• tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ;
• tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.
• toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.
• toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut) ;
• tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur ;
• une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport ;
• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
