Produkttyp	Außen-LED-Strahler
Marke	Velleman
Modell	LEDA303
Stromversorgung	230 V AC
Leistung	50 W
LED-Typ	COB Epistar
Farbtemperatur	6500 K (Tageslicht)
Abstrahlwinkel	120°
Lichtstrom	4500-5000 lm
Schutzart	IP65 (wasserdicht und staubdicht)
Gehäusematerial	Aluminiumguss
Schutzglas	Gehärtetes Glas
Halterung	Verstellbarer Bügel mit Scharnieren
Abmessungen	290 x 240 mm
Gewicht	2,61 kg
Verwendung	Innen- und Außenbereich (privat oder gewerblich)
Mindestabstand zur beleuchteten Fläche	1 m zwischen Lichtaustritt und beleuchteter Fläche
Mindestabstand zu Wänden/Decken	20 cm
Dimmbarkeit	Nicht kompatibel
Garantie	24 Monate (privat)
Reinigung	Feuchtes, fusselfreies Tuch; Alkohol und Lösungsmittel vermeiden
Austauschbare Teile	Schutzglas (durch Fachmann), integrierte LED nicht einzeln austauschbar
Sicherheit	Nicht direkt in den Lichtstrahl blicken; Verbrennungsgefahr; Installation durch qualifiziertes Personal

Häufig gestellte Fragen - LEDA303 VELLEMAN

Wie installiere ich den LEDA303 Strahler?

Die Installation muss von qualifiziertem Personal durchgeführt werden. Befestigen Sie den Bügel mit geeigneten Schrauben an der Wand und schließen Sie das Stromkabel an eine geeignete Anschlussdose an (nicht im Lieferumfang enthalten). Halten Sie einen Mindestabstand von 20 cm zu Wänden/Decken und 1 m zur beleuchteten Fläche ein. Nicht mit einem Dimmer verwenden.

Kann ich einen Dimmer mit diesem Strahler verwenden?

Nein, der Strahler ist nicht dimmbar. Die Verwendung mit einem Dimmer könnte das Gerät beschädigen und die Garantie erlöschen lassen.

Welche Farbtemperatur hat der LEDA303?

Die Farbtemperatur beträgt 6500 K, was einem kaltweißen Tageslicht entspricht.

Ist der Strahler wasserdicht?

Ja, er hat die Schutzart IP65, was ihn staubdicht und gegen Strahlwasser geschützt macht. Daher ist er ideal für den Außeneinsatz geeignet.

Wie reinige ich den Strahler?

Trennen Sie das Gerät vor der Reinigung vom Netz. Wischen Sie es regelmäßig mit einem feuchten, fusselfreien Tuch ab. Verwenden Sie keinen Alkohol oder aggressive Lösungsmittel, da diese das Gehäuse oder das Glas beschädigen könnten.

Kann ich die LED selbst austauschen?

Nein, die LED ist integriert und nicht vom Benutzer austauschbar. Wenden Sie sich bei einem Defekt an Ihren Händler oder einen qualifizierten Techniker. Das Schutzglas kann ausgetauscht werden, jedoch nur durch einen Fachmann.

Welche Garantie hat der LEDA303?

Die Garantie beträgt 24 Monate für den privaten Gebrauch (6 Monate für den gewerblichen Gebrauch). Sie deckt Fertigungs- und Materialfehler ab, jedoch keine Schäden durch unsachgemäße Verwendung oder normale Abnutzung.

Kann ich diesen Strahler im Innenbereich verwenden?

Ja, er kann sowohl im Innen- als auch im Außenbereich verwendet werden. Achten Sie jedoch auf die Sicherheitsabstände und installieren Sie ihn im Innenbereich nicht an Orten, an denen er Spritzwasser ausgesetzt sein könnte.

Welchen Sicherheitsabstand muss ich einhalten?

Halten Sie einen Mindestabstand von 1 Meter zwischen dem Lichtaustritt und jeder beleuchteten Fläche ein. Lassen Sie außerdem mindestens 20 cm Abstand zwischen dem Strahler und Wänden oder Decken, um eine gute Wärmeableitung zu gewährleisten.

Wie richte ich den Lichtstrahl aus?

Um den Strahler auszurichten, lösen Sie die Scharniere des Bügels mit einem Schraubenschlüssel, neigen Sie die Lampe auf den gewünschten Winkel und ziehen Sie die Scharniere wieder fest. Stellen Sie sicher, dass die Ausrichtung stabil ist, bevor Sie loslassen.

BEDIENUNGSANLEITUNG LEDA303 VELLEMAN

BEDIENUNGSA NLEITUNG 23

CE

1 2 3 4

>20cm >1m

USER MANUAL

1. Introduction

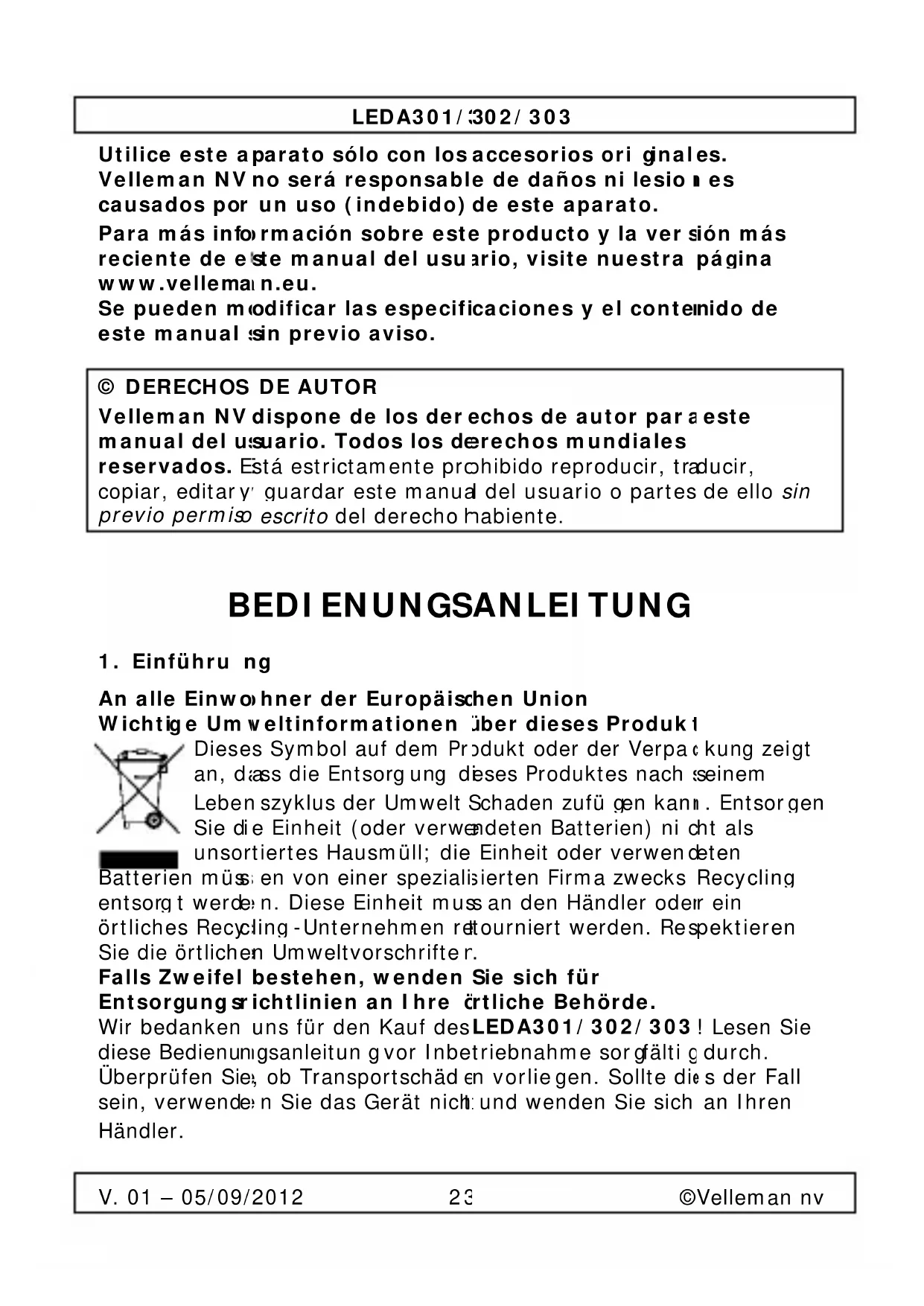

BEDI ENUNGSANLEITUNG

1. Einführung

An alle Einwohner der Europäischen Union

Wichtige Um weltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten

Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling - Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschrifter.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Wir bedanken uns für den Kauf des LEDA301/ 302/ 303 ! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgältig durch.

Überprüfen Sie, ob Transportschäd en vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherhe itshinweise

Halten Sie Kinder und Unbefugte vom Gerät fenn.

Strom schlaggefahr bei r Öffnen des Gehäuses. Das Berühren von unter Spannung stehenden Leiturgen könnte zu lebensgeführlichen elektrischen Schlag en führen. Öffnen Sie das Gehäuse nicht selber und lassen Sie das Gerät nur von Fachleuten reparieren.

Dieses Gerät verfügt nicht über einen EIN/AUS-Schalter, um es vom Netz zu trennen. Isolieren Sie das Gerät vor der Installation oder der Wartung elektrisch.

Demontieren oder öffnen Sie das Gerät NIE. Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

Achtung: Gefährliche optische Strahlung möglich. Blicken Sie niemals direkt oder incirekt (Reflexion) in den Lichtstrahl, um Augenschäden zu vermeiden.

Achtung: Berühren Sie das Gehäuse während des Betriebs nicht, denn das Gehäuse heizt auf.

Beachten Sie eine minimale Entfernung von 1 m zwischen der Lichtausbeute und irgendeiner beleuchteten Fläche.

• Lassen Sie dieses Gerät von einem Fachmann installieren und warten.
• Ver gewisse in Sie sich, dass die anzuschließende Netzspannung nicht höher ist als die Netzspannung beschrieben in dieser Bedienungsanleitung.
• Achten Sie darauf, dass die Netzleitung nicht equetscht oder durch schar fe Kanten beschädigt werden kann. Bei Beschädigungen soll eine Fachkraft das Kabel ersetzer.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

Schützen Sie das Gerät vor extremen Temperaturen.

Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.

Das Gerät ist nicht dimmbar.

Verwenden Sie das Gerät nicht wenn das Schutzglas gebrochen oder gesprungen ist. Trennen Sie das Gerät sofort vom Netz. Lassen Sie das Gerät von einem Fachmann reparieren.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Verwenden Sie die Originalverpackung, wenn das Gerät transportiert werden soll.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Eigenschaften

• Scheinwerfer für gewerbliche Nutzung und Wohnzwecke, Monumenten- und Fassadenbeleuchtung
• Alu-Druckguss-Gehäuse mit Hartglas
• gerippt für maximale Wärmeabfuhr

• mit regelbarem Befestigungsbügel
- eignet sich für die Anwendung im Außenbereich (IP65)

5. Umschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	Halterung	3	Schutzglas
2	Scharnier	4	LED

6. Installation

Richtlinien

• Lassen Sie dieses Gerät von einem Fachmann installieren und warten.
• Die Konstruktion muss während einer Stunde eine Punktlast von maximal 4 x dem Gewicht des Gerätes tragen können, ohne dass Verformung verursacht wird.
• Stehen Sie während der Montage, Entfernung oder Wartung nie direkt unter dem Gerät. Lassen Sie das Gerät jährlich und vor der Inbetriebnahme von einem Fachmann prüfen.
• Eine gründliche praktische Erfahrung ist für die Installation des Gerätes notwendig: Sie müssen die max. Belastung der Tragkonstruktion berechnen können, wissen welches Konstruktionsmaterial Sie verwenden dürfen. Außerdem müssen Sie das verwendete Material und das Gerät regelmäßig nachsehen lassen. Montieren Sie das Gerät nie selber wenn Sie damit keine Erfahrung haben. Eine schlechte Montage kann Verletzungen verursachen.

• Das Gerät ist nicht dimmbar.

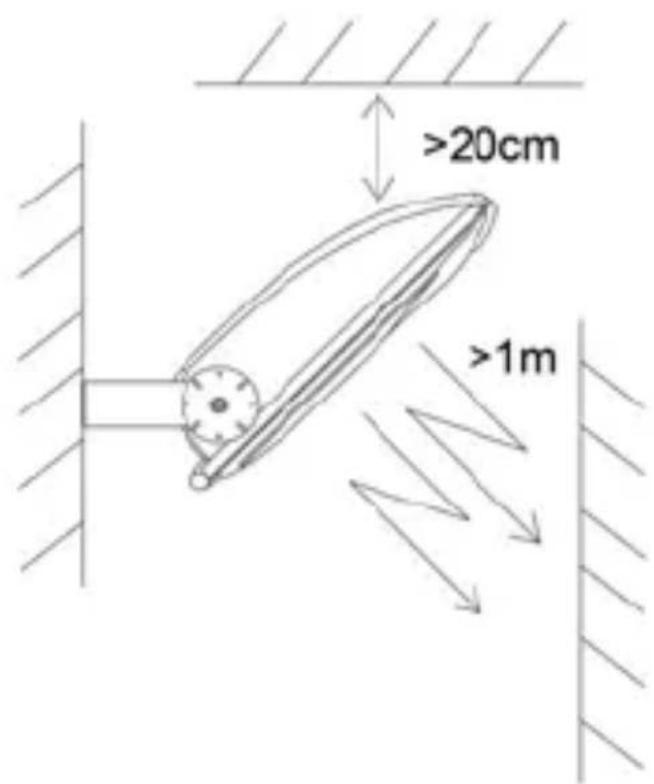

Abstand

• Beachten Sie eine minimale Entfernung von mindestens 20 cm zwischen dem Gerät und einer Decke oder Wand.
• Beachten Sie eine minimale Entfernung von 1 m zwischen der Lichtausbeute und irgendeiner beleuchteten Fläche.

Den Scheinwerfer installieren

1. Dieses Gerät verfügt nicht über einen EIN/AUS-Schalter, um es vom Netz zu trennen. Isolieren Sie das Gerät vor der Installation oder der Wartung elektrisch.

2. Verwenden Sie die Halterung [1] um die Position der Montagelöcher zu bestimmen.

3. Bohren Sie die Löcher und befestigen Sie die Halterung mit Schrauben und Dübeln.
4. Verbinden Sie das Stromkabel mit einem geeigneten Abzweigkasten (nicht mitgeliefert). Beachten Sie, dass die Verbindung korrekt geerdet ist. Beachten Sie, dass das Kabel nicht zu stramm sitzt. Lassen Sie genügend Spielraum. Achtung: Ist der Stromkabel beschädigt, dann soll der Hersteller, eine Fachkraft oder eine andere geeignete Person das Kabel ersetzen.
5. Setzen Sie das Gerät in die gewünschte Richtung: Lockern Sie die Scharniere [2] mit einem Schraubenschlüssel.
6. Setzen Sie das Gerät in die gewünschte Position und setzen Sie die Scharniere wieder fest.

7. Reinigung und Wartung

• Alle verwendeten Schrauben müssen fest angespannt werden und dürfen keine Rostspuren zeigen.
• Das Gehäuse, die Linsen, die Montagebügel und der Montageort (z.B. Decke oder Gebinde) dürfen nicht angepasst werden, z.B. bohren Sie keine zusätzlichen Löcher in Montagebügel, verändern Sie die Anschlüsse nicht, usw.
• Die mechanisch bewegenden Teile dürfen keinen Verschleiß aufweisen.
• Sorgen Sie dafür, dass die Netzkabel nicht beschädigt werden. Lassen Sie das Gerät von einer Fachkraft installieren.
• Ist das Schutzglas beschädigt [3], dann trennen Sie das Gerät sofort vom Netz. Lassen Sie das Gerät von einem Fachmann reparieren. Verwenden Sie das Gerät nicht wenn das Schutzglas gebrochen oder gesprungen ist.
• Dieses Gerät verfügt nicht über einen EIN/AUS-Schalter, um es vom Netz zu trennen. Isolieren Sie das Gerät vor der Installation oder der Wartung elektrisch.
• Verwenden Sie zur Reinigung ein feuchtes Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
• Es gibt keine zu wartenden Teile.
• Bestellen Sie eventuelle Ersatzunterteile bei Ihrem Fachhändler.

LEDA301/302/303

1. Technische Daten

	LEDA310	LEDA311	LEDA312
Strom-versorgung	230 VAC 230	VAC 230 VAC
max. Leistung 10 W 30 W 50 W
LED	10 W COBEpistar	30 W COBEpistar	50 W COBEpistar
Farbtemperatur	6500 K 6500 K 6500 K
Abstrahlwinkel	120°	120°	120°
Lichtstrom 900 – 1000 lm 2700 – 3000 lm 4500 – 5000 lm
Abmessungen 115 x 90 mm 225 x 185 mm 290 x 240 mm
Gewicht	1 kg	1.87 kg	2.61 kg

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten.

Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

EN

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut.

Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.
• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

• alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.
• Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur auflädbare, sondern auch nicht auflädbare, eingebaute oder ersetzbare), Lampen,

Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

• Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.
• Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.
• Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).
• Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.
• alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.
• Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.
• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.
• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.
• Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
