Tipo de producto	Proyector LED exterior
Marca	Velleman
Modelo	LEDA303
Alimentación	230 VCA
Potencia	50 W
Tipo de LED	COB Epistar
Temperatura de color	6500 K (luz diurna)
Ángulo de radiación	120°
Flujo luminoso	4500-5000 lm
Índice de protección	IP65 (resistente al agua y al polvo)
Material de la carcasa	Aluminio fundido
Vidrio de protección	Vidrio templado
Soporte	Estribo ajustable con bisagras
Dimensiones	290 x 240 mm
Peso	2.61 kg
Uso	Exterior e interior (residencial o comercial)
Distancia mínima de iluminación	1 m entre la salida de luz y la superficie iluminada
Distancia mínima a paredes/techos	20 cm
Compatibilidad con regulador	No compatible
Garantía	24 meses (uso doméstico)
Limpieza	Paño húmedo sin pelusa, evitar alcohol y disolventes
Piezas reemplazables	Vidrio de protección (por un profesional), LED integrada no reemplazable individualmente
Seguridad	No mirar directamente el haz; riesgo de quemaduras; instalación por personal cualificado

Preguntas frecuentes - LEDA303 VELLEMAN

¿Cómo instalar el proyector LEDA303?

La instalación debe ser realizada por un personal cualificado. Fijar el estribo a la pared con tornillos adecuados, luego conectar el cable de alimentación a una caja de conexión apropiada (no incluida). Respetar una distancia de al menos 20 cm de las paredes/techos y 1 m de la superficie iluminada. No utilizar con un regulador.

¿Puedo usar un regulador con este proyector?

No, el proyector no es compatible con un regulador. El uso con un regulador podría dañar el aparato y anular la garantía.

¿Cuál es la temperatura de color del LEDA303?

La temperatura de color es de 6500 K, lo que corresponde a una luz blanca fría tipo luz diurna.

¿El proyector es estanco?

Sí, posee un índice de protección IP65, lo que lo hace totalmente resistente al polvo y protegido contra chorros de agua. Por lo tanto, es perfectamente adecuado para uso en exteriores.

¿Cómo limpiar el proyector?

Desconecte el aparato antes de limpiarlo. Limpie regularmente con un paño húmedo sin pelusa. No use alcohol ni disolventes agresivos, ya que podrían dañar la carcasa o el vidrio.

¿Puedo reemplazar el LED yo mismo?

No, el LED está integrado y no es reemplazable por el usuario. En caso de fallo, contacte a su distribuidor o a un técnico cualificado. El vidrio de protección puede ser reemplazado, pero solo por un profesional.

¿Cuál es la garantía del LEDA303?

La garantía es de 24 meses para uso doméstico (6 meses para uso profesional). Cubre defectos de fabricación y materiales, pero no daños causados por uso incorrecto o desgaste normal.

¿Puedo usar este proyector en interiores?

Sí, se puede usar tanto en interiores como en exteriores, pero asegúrese de respetar las distancias de seguridad y no instalarlo en un lugar donde pueda estar expuesto a salpicaduras de agua si se usa en interiores.

¿Qué distancia de seguridad debo respetar?

Mantenga una distancia mínima de 1 metro entre la salida de luz y cualquier superficie iluminada. También, guarde al menos 20 cm de espacio entre el proyector y las paredes o techos para asegurar una buena disipación térmica.

¿Cómo orientar el haz de luz?

Para orientar el proyector, afloje las bisagras del estribo con una llave de tuercas, incline la lámpara al ángulo deseado, luego apriete las bisagras. Asegúrese de que la orientación sea estable antes de soltar.

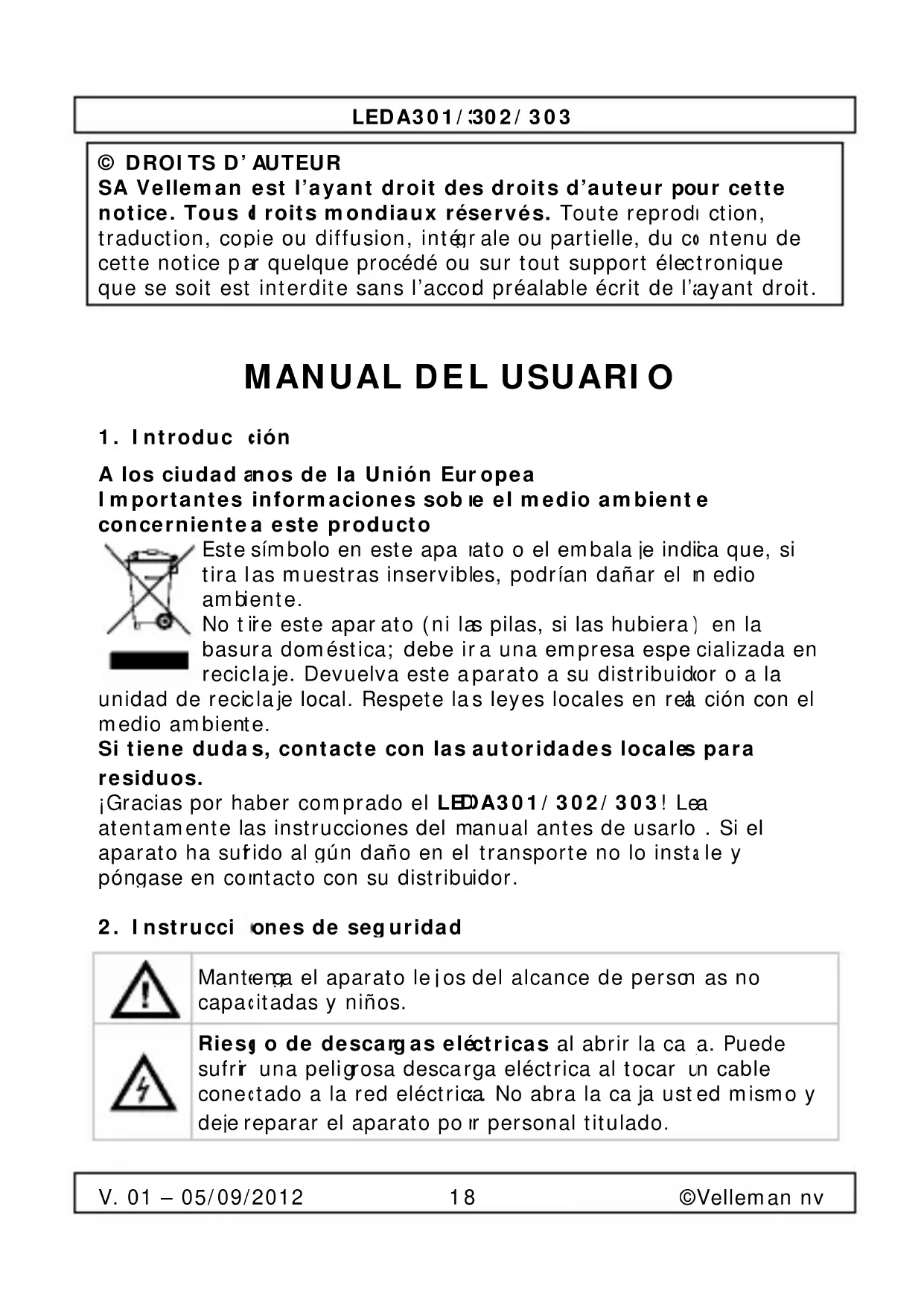

MANUAL DE USUARIO LEDA303 VELLEMAN

A los ciudad anos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este apa rato o el embala je indica que, si tira las muestras inservibles, podrían dañar el in edio ambiente.

No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la

unidad de reciclaje local. Respete las leyes locales en reación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por haber comprado el LEDA301/302/303! Lea atentamente las instrucciones del manual antes de usarlo. Si el aparato ha sufido al gún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

Mantenga el aparato lejos del alcance de person as no capacitadas y niños.

Riesg o de descargas eléctricas al abrir la ca a. Puede sufrir una peligrosa descarga eléctrica al tocar un cable conectado a la red eléctrica. No abra la ca ja usted mismo y deje reparar el aparato por personal titulado.

LEDA301/302/303

Esta aparato no está equipado con un interruptor ON/OFF para desconectarlo de la red eléctrica. Aísle el aparato eléctricamente antes de su instalación o de cualquier actividad de mantenimiento.

NUNICA desmonte ni abrala caja. El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesitapiezas de recambio.

Advertencia: Este aparat o puede emitir radiaciones ópticas peligrosas. No mire directamente ni indirectamente al haz de luz para evitar lesiones en los ojos.

¡Ojo! La caj a del aparato se calienta durante su operación.

Respete una distancia de mín. 1 m entre l' salida de luz y el área iluminada.

• La instalación y el mantenimiento deben ser realizados por personal especializado.
• Ase gúrese de que la tensión de red no sea mayor que la tensión indicada en las especificaciones.
• No aplaste el cable de alimentación y protéjalo contra posibles daños causados por algún tipo de superficie afilada. Sies necesario, pida a su distribuidor reemplazar el cable de alimentación.

3. Normas generales

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

No exponga este equipo atemperaturas extrem as.

No agite el aparato. Evite usar excesiva fuerza durante el manejo y la instalación.

No es posible ajustar la intensidad de luz de este aparato.

LEDA301/302/303

No utilice el aparato si el vidrio de protección está roto o agrietado. Desconéctelo inmediatamente de la red eléctrica. La reparación debe ser realizada por un técnico cualificado.

• Familiarícese con el funcionamiento del aparato antes de utilizarlo.
• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
• Utilice sólo el aparato para las aplicaciones descritas en este manual. Su uso incorrecto anula la garantía completamente.
• Daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
• Transporte el aparato en su embalaje original.
• Guarde este manual del usuario para cuando necesite consultarlo.

4. Características

• proyector para uso comercial o residencial, para iluminar fachadas o monumentos
• caja de aluminio fundido con cristal templado
• con aletas para una máx. disipación de calor
• soporte de montaje ajustable
• apto para el uso en exteriores.

5. Descripción

Véase las figuras en la página 2 de este manual del usuario.

1	soporte	3	vidrio de protección
2	bisagra	4	LED

6. Instalación

Normas generales

• La instalación y el mantenimiento deben ser realizados por personal especializado.

• El soporte donde irá el aparato, debe ser capaz de sostener 4 veces el peso de éste durante una hora, sin que se produzca una deformación de dicho soporte.

• Evite ponerse debajo del aparato durante el montaje, la limpieza, etc. Un técnico especializado debe revisar el aparato antes de la puesta en marcha. Después, debe revisarlo una vez al año.

• La instalación de este aparato exige una sólida experiencia práctica: debe poder calcular la carga máx. del soporte, debe conocer los materiales necesarios para la instalación, etc. De vez en cuando, una verificación de la estructura y del aparato mismo debe ser llevada a cabo por un técnico especializado. No intente instalar este aparato si no tiene las cualificaciones requeridas; una instalación incorrecta puede causar lesiones.
• No es posible ajustar la intensidad de luz de este aparato.

Distancia

• Respete una distancia de mín. 20 cm entre el aparato y un techo o una pared.
• Respete una distancia de mín. 1 m entre la salida de luz y el área iluminada.

Montar el proyector

1. Esta aparato no está equipado con un interruptor ON/OFF para desconectarlo de la red eléctrica. Aísle el aparato eléctricamente antes de su instalación o de cualquier actividad de mantenimiento.
2. Utilice el soporte [1] para determinar el lugar de los agujeros de montaje.
3. Taladre los orificios e fije el soporte con los tornillos y tacos.
4. Conecte el cable de alimentación a una caja de conexiones adecuada (no incl.). Asegúrese de que la conexión esté correctamente conectada a tierra. Asegúrese de que el cable no esté demasiado tenso. Déjelo bastante suelto.

Advertencia: Un cable de alimentación dañado debe ser reemplazado por el distribuidor, un técnico u otra persona cualificada para evitar cualquier peligro.

1. Apuntar el proyector a la dirección deseada: Suelte las bisagras [2] con una llave plana.
2. Ponga el proyector en la posición deseada y vuelva a apretar las bisagras.

7. Limpieza y mantenimiento

• Apriete bien las tuercas y los tornillos y verifique que no hay señales de oxidación.
• No modifique la caja, los soportes y las ópticas p.ej. no taladre agujeros adicionales en un soporte o no modifique las conexiones, etc.
• Las partes móviles no pueden mostrar ningún rastro de desgaste y deben estar bien equilibradas.
• No dañe los cables de alimentación. Contacte con un técnico especializado para instalar el aparato.
• Si el vidrio de protección [3] está dañado, desconecte el aparato inmediatamente de la red eléctrica. La reparación la debe efectuar un técnico cualificado. No utilice el aparato si el vidrio de protección está roto o agrietado.
• Esta aparato no está equipado con un interruptor ON/OFF para desconectarlo de la red eléctrica. Aísle el aparato eléctricamente antes de su instalación o de cualquier actividad de mantenimiento.
• Limpie el aparato y el depósito con un paño húmedo sin pelusas. Evite el uso de alcohol y de disolventes.
• El usuario no habrá de efectuar el mantenimiento de ninguna pieza.
• Contacte con su distribuidor si necesita piezas de recambio.

8. Especificaciones

	LEDA301	LEDA302	LEDA303
alimentación 230	VAC 230 VAC 230 VAC
potencia máx. 10 W 30 W 50 W
LED	10 W COBEpistar	30 W COBEpistar	50 W COBEpistar
temperatura del color	6500 K 6500 K 6500 K
ángulo del haz 120° 120° 120°
flujo luminoso 900 – 1000 lm 2700 – 3000 lm 4500 – 5000 lm
dimensiones	115 x 90 mm	225 x 185 mm	290 x 240 mm
peso	1 kg	1.87 kg	2.61 kg

LEDA301/302/303

Utilice este aparato sólo con los accesorios originales.

Velleman NV no será responsable de daños ni lesio ■ es causados por un uso (indebido) de este aparato.

Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.vellemain.eu.

Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales

reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin previo permiso escrito del derecho habiente.

Garantía de servicio y calidad Velleman®

Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

• Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;
• Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.

Por consiguiente, están excluidos entre otras cosas:

• todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;
• partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o

*reemplazables), bombillas, partes de goma, etc. (lista ilimitada);

• defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;
• defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;
• daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);

- daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;

- daños causados por una protección insuficiente al transportar el aparato.

- daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;

- se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.

- Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;

- Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;

- Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.

- Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
