Type de produit	Réveil radio-piloté avec fonction de chargement USB
Marque	TFA
Modèle	60.2551
Dimensions du boîtier	135 x 85 x 55 mm
Poids	149 g (appareil seulement)
Alimentation principale	Adaptateur secteur inclus : entrée 100-240 V AC, 50/60 Hz, 0,3 A max ; sortie 5,0 V DC, 1,0 A, 6,0 W
Piles de sauvegarde	2 x 1,5 V AAA (non incluses ; utiliser des piles alcalines)
Affichage	Grands chiffres à LED, réglable en continu (3 niveaux + molette)
Réception horaire	Radio-pilotée DCF (77,5 kHz), portée environ 1500 km, recherche automatique la nuit
Fuseau horaire	Réglable ±1 heure par rapport à l'heure DCF
Système horaire	12 ou 24 heures (sélectionnable)
Fonction réveil	Avec alarme sonore ; arrêt automatique après 2 minutes ; activation/désactivation par touche AL
Fonction snooze	Répétition d'alarme réglable de 5 à 60 minutes (tactile)
Réglage du volume	Molette de réglage en continu
Port USB de charge	Sortie 5 V, 1 A max ; pour appareils mobiles (câble non inclus)
Contenu de la livraison	Réveil, adaptateur secteur, mode d'emploi
Entretien et nettoyage	Chiffon doux et humide ; pas de solvants ni abrasifs
Sécurité	Ne pas exposer à l'eau/humidité ; ne pas ouvrir ni modifier ; utiliser uniquement l'adaptateur fourni ; hors de portée des enfants
Recyclage	Conforme DEEE ; piles usagées à rapporter ou déposer en déchèterie
Réparabilité	Ne pas réparer soi-même ; contacter le vendeur

FOIRE AUX QUESTIONS - 60.2551 TFA

Comment régler l'heure manuellement si la réception DCF échoue ?

Maintenez la touche MODE enfoncée pendant 3 secondes en mode normal. Le fuseau horaire clignote ; réglez-le avec UP ou DOWN. Appuyez à nouveau sur MODE pour régler les heures et les minutes. Validez avec MODE. Attention : si la réception DCF réussit ultérieurement, l'heure manuelle sera remplacée.

Comment activer ou désactiver le réveil ?

Appuyez sur la touche AL en mode normal. Le symbole de réveil apparaît (activé) ou disparaît (désactivé).

Comment régler l'heure du réveil et l'intervalle de répétition (snooze) ?

Appuyez sur MODE pour entrer en mode alarme. Maintenez MODE enfoncé 3 secondes. L'heure clignote : réglez avec UP/DOWN, validez avec MODE. Ensuite, réglez les minutes puis l'intervalle snooze (5 à 60 minutes), en validant à chaque fois avec MODE.

Que faire si le réveil ne sonne pas ?

Vérifiez que le réveil est activé (symbole d'alarme affiché). Assurez-vous que le volume n'est pas au minimum : utilisez la molette VOL pour l'augmenter. Si le problème persiste, vérifiez l'alimentation.

Comment régler la luminosité de l'écran ?

Utilisez la touche sensitive SNOOZE pour choisir parmi 3 niveaux prédéfinis (HIGH/LOW/OFF). En complément, la molette LIGHT permet un réglage continu dans les niveaux HIGH et LOW.

Comment charger un appareil mobile via le port USB ?

Branchez un câble USB (non fourni) sur le port USB à l'arrière du réveil, puis connectez-le à votre appareil mobile. La charge ne fonctionne que lorsque l'adaptateur secteur est branché. La sortie max est de 1 A – assurez-vous que votre appareil est compatible.

Pourquoi l'heure radio DCF n'est-elle pas reçue ?

Plusieurs causes possibles : distance trop grande (>1500 km de Francfort), interférences (écrans, béton armé), ou réception de nuit seulement. Vous pouvez forcer une recherche en maintenant UP enfoncé 3 secondes. Placez l'appareil près d'une fenêtre. Si rien ne fonctionne, réglez l'heure manuellement.

Comment basculer entre l'affichage 12h et 24h ?

En mode normal, appuyez sur la touche DOWN pour passer de 24h à 12h et inversement. En mode 12h, le symbole PM s'affiche l'après-midi.

Quel type de piles utiliser pour la sauvegarde ?

Utilisez deux piles alcalines de type 1,5 V AAA, en respectant la polarité (+/-). Les piles ne sont pas incluses. Remplacez-les dès qu'elles sont faibles pour éviter les fuites.

Comment nettoyer l'horloge ?

Utilisez un chiffon doux et légèrement humide. N'utilisez jamais de solvants ou de produits abrasifs. Retirez les piles si l'appareil reste inutilisé longtemps.

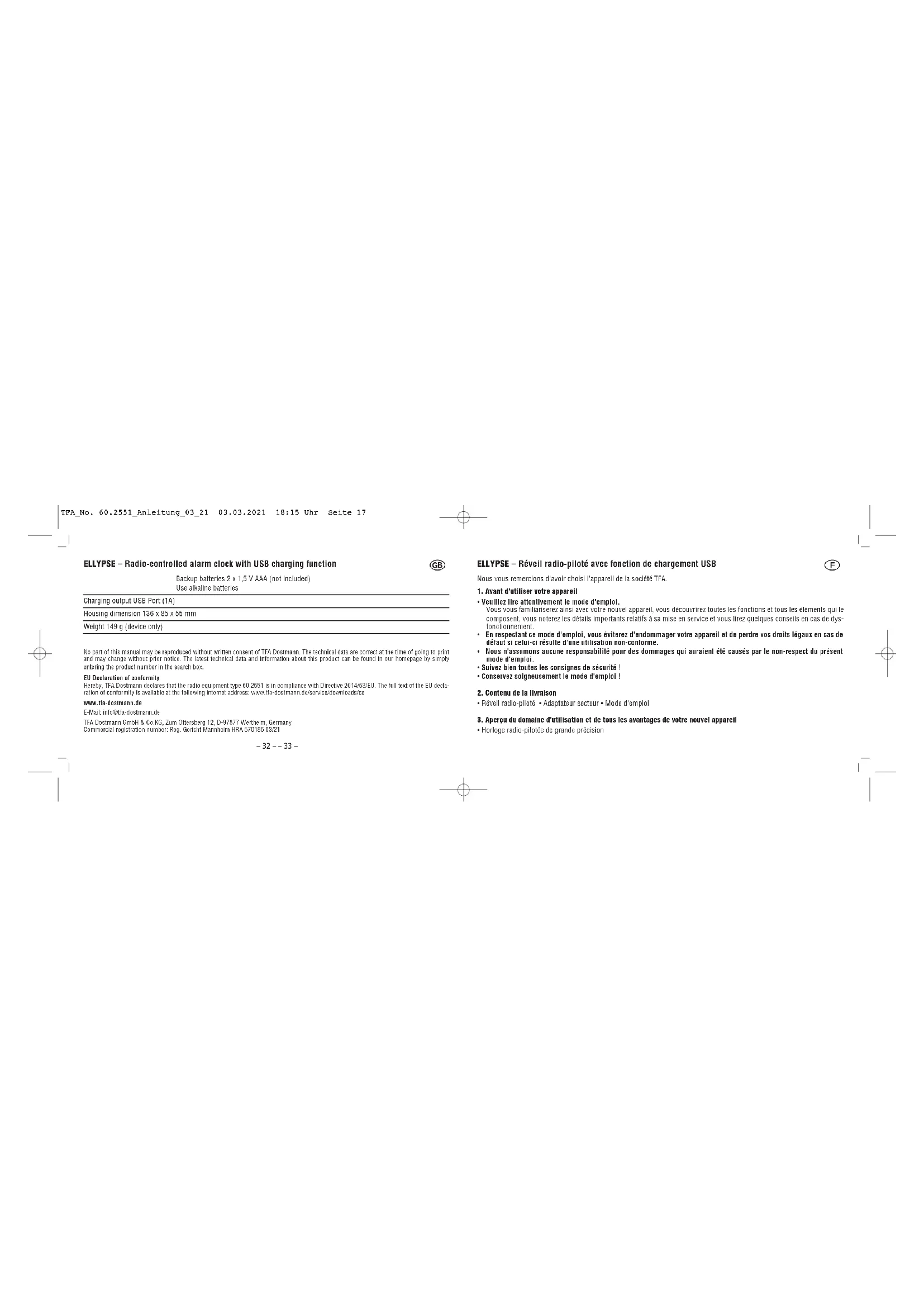

MODE D'EMPLOI 60.2551 TFA

ELLYPSE - Réveil radio-piloté avec fonction de chargement USB

Nous vous remercions d'avoir choisi l'appareil de la société TFA.

1. Avant d'utiliser votre appareil

- Veuillez lire attentivement le mode d'emploi. Vous vous familiariserez ainsi avec votre nouvel appareil, vous découvrirez toutes les fonctions et tous les éléments qui le composent, vous noterez les détails importants relatifs à sa mise en service et vous lirez quelques conseils en cas de dysfonctionnement.

- En respectant ce mode d'emploi, vous éviterez d'endommager votre appareil et de perdre vos droits légaux en cas de défaut si celui-ci résulte d'une utilisation non-conforme.

- Nous n'assumons aucune responsabilité pour des dommages qui auraient été causés par le non-respect du présent mode d'emploi.

- Suivez bien toutes les consignes de sécurité !

- Conservez soigneusement le mode d'emploi !

2. Contenu de la livraison

• Réveil radio-piloté • Adaptateur sacteur • Mode d'emploi

1. Aperçu du domaine d'utilisation et de tous les avantages de votre nouvel appareil

- Horloge radio-pilotée de grande précision

ELLYPSE – Réveil radio-piloté avec fonction de chargement USB

• Grands chiffres à LED
• Fuseau horaire et option de réglage manuel

• Fonction de répetition avec intervalle réglable
  • Luminosite et volume d alarme peut être règles en continu • Fennière de shortement pour les appareils mobiles pas noir USB (14)

• Pour votre sécurité

• Le produit est destiné uniquement à l'utilisation décrite ci-dessus. N'utilisez jamais l'appareil à d'autres fins que celles décrites dans le présent mode d'emploi.

• Vous ne devez en aucun cas réparer, démonter ou modifier l'appareil par vous-même.

Attention! langer de choc électrique!

• Branchez l'appareil uniquement sur une prise de courant réglementaire ayant une tension de secteur appropriée (voir la plaque signalétique).
• La prise de courant doit être proche de l'équipement et facilement accessible.
• L'appareil et l'adaptateur secteur ne doivent pas entrer en contact avec de l'eau ou de l'humidité. Ils ne peuvent être utilisés que dans des locaux secs.
• N'utilisez pas l'appareil si le boîtier ou l'adaptateur secteur sont endommagés.

-34--35-

ELLYPSE - Réveil radio-piloté avec fonction de chargement USB

• Conservez le produit hors de la portée de personnes (enfants compris) inaptes à évaluer les risques possibles liés au maniemant d'appareils électriques.
• Retirez immédiatement la fiche de la prise en cas de défaut ou si l'appareil n'est pas utilisé pendant une longue période.
• Utilisez uniquement l'adaptateur secteur fourni.

- Placez le cordon d'alimentation de sorte qu'il n'entre pas en contact avec des objets tranchants ou brûlants.

Attention! Danger de blessure :

• Gardez votre appareil et les piles hors de la portée des enfants.
• Les piles contiennent des acides nocifs pour la santé et peuvent être mortelles dans le cas d'une ingestion. Si une pile a été avalée, elle peut entraîner des brûlures internes graves ainsi que la mort dans l'espace de 2 heures. Si vous craignez qu'une pile ait pu être avalée ou ingérée d'une autre manière, quelle qu'elle soit, contactez immédiatement un médecin d'assoussant.
• Ne jetez jamais de piles dans le feu, ne les court-circuitez pas, ne les démontez pas et ne les rechargez pas. Risque d'explosion !
• Une pile faible doit être remplacée le plus rapidement possible afin d'éviter toute fuite. M'utilisez jamais simultanément de piles anciennes avec des piles neuvas ou des piles de types différents. Pour manipuler des piles qui ont coûté, utilisez des gants de protection chimique spécialement adaptés et portez des lunettes de protection I

ELLYPSE – Réveil radio-piloté avec fonction de chargement USB

Conseils importants de sécurité du produit !

- Évitez d'exposer l'appareil à des températures extrâmes, à des vibrations ou à des chocs.

5. Composants

A : Affichage (Fig. 1) :
A 1: Horloge A 2: PM
A 3 : Symbole de l'heure d'été A 4 : Heure de réveil
A 5 : Symbole de réveil A 6 : Symbole de répetition
A7: Symbole de réception DCF

B : Touches (Fig. 2) :

B1: Touche sensitive SNOOZE
B 3 : Touche MODE B 4 : Touche UP
85: Touche DOWN
B 7 : Molette de réglage VOL

B2: Touche AL Taste

B 6 : Molette de réglage LIGHT

-36--37-

ELLYPSE - Réveil radio-piloté avec fonction de chargement USB

C : Boîtier (Fig. 3+4) :

C1: Support (dépliable)
C3: Connexion de l'alimentation

C2: Compartiment à piles

C4: Por1 USB

6. Mise en service

• Retirez le film de protection de l'affichage.
- Branchez le connecteur sur la prise de l'appareil et la fiche de l'adaptateur sur le secteur.
- Important I Assurez-vous que la tension de réseau ne dépasse pas 240V. Une autre tension de réseau pourrait endomma-
ger votre appareil.
- Votre appareil est maintenant prêt à fonctionner.
- Tous les segments s'allument pendant 2 secondes.
- Ouvrez le compartiment à piles et insérez deux nouvelles piles de type 1,5 V AAA en respectant la polarité +/-
• Refermez le compartiment à piles
• L'appareil ne fonctionne qu'avec l'adaptateur. Les piles servent de source d'énergie de secours en cas de panne d'électri-

cité.

6.1 Réception de l'heure radio

- L'horloge cherche le signal radio et le symbole de réception DCF clignote. En cas de réception correcte après 3-8 minutes, l'heure radio, la date et le symbole de réception DCF sont affichés en continu sur l'écran.

ELLYPSE – Réveil radio-piloté avec fonction de chargement USB

• Pour éviter les interférences, l'éclairage de l'écran s'affaiblit pendant la réception de l'heure radio et la sortie USB était.
• La réception du signal DCF a lieu à 2:00 heures du matin. Au cas où la réception aurait échoué, un nouvel essai de réception sera effectué à 3:00 et 4:00 du matin.
• Vous pouvez également activer manuellement la réception.
• Appuyez sur la touche UP pendant trois secondes.
  • L'horloge cherche le signal radio et le symbole de réception DCF clignote.
• Appuyez encore sur la touche UP pour désactiver la réception DCF. Le symbole de réception DCF disparaît.
  • Il y a 3 états de réception différents :

clignote – réception en cours

allumé en continu – la réception a abouti

aucun symbole – aucune réception

• Si votre horloge radio-pilotée ne peut pas recevoir le signal DCF (par exemple en cas de perturbations, d'une distance de transmission excessive etc.), vous pouvez régler l'horaire manuellement.
• L'horloge fonctionne comme une horloge à quartz normale (voir Réglages manuels).

-38--39-

ELLYPSE – Réveil radio-piloté avec fonction de chargement USB

Consignes pour la réception de l'heure radio

La transmission de l'heure radio s'effectue via une horloge atomique au césium, exploitée par la Physikalisch Technische Bundesanstalt de Braunschweig (Institut Fédéral Physico-Technique de Braunschweig). L'écart de précision de cette horloge est d 1 seconde pour un million d'années. L'heure est diffusée à partir de Mainflingen, près de Francfort-sur-le-Main, avec un signal DCl-77 (77,5 kHz) d'une portée d'environ 1500 km. Le passage de l'heure d'hiver à l'heure d'été et vice-versa s effectue également automatiquement. Pendant l'heure d'été. DST est affiché sur l'écran. La réception dépend de votre position géographique. En règle générale, dans un rayon de 1 500 km autour de Francfort, aucun problème de transmission ne devrait survenir.

Vérifiez les points suivants :

• Nous vous recommandons de respecter une distance de 1,5 - 2 m entre l'appareil et d'éventuelles sources de signaux parasites, comme les écrans d'ordinateurs et les postes de télévision.
• Dans les bâtiments en béton armé (caves, greniers aménagés), le signal reçu est affaibli. Dans les cas extrêmes, nous vous conseillons de placer l'appareil près d'une fenêtre de manière à améliorer la réception du signal radio.
• La nuit, les perturbations s'affaiblissant en règle générale et la réception DCF est possible dans la plupart des cas. Une seule réception par jour suffit pour garantir la précision de l'affichage de l'heure et pour maintenir d'éventuels écarts en dessous d'1 seconde.

ELLYPSE – Réveil radio-piloté avec fonction de chargement USB

7. Utilisation

7.1 Réglages manuels

• Important

lorsque la réception de l'heure radiopilotée est en cours. L'opération des touches n'est pas possible.

- Si vous maintenez la touche UP ou DOWN appuyée au cours d'un mode de réglage vous passez en déroulement rapide.

• L'appareil quitte automatiquement le mode de réglage si aucune touche n'est pressée pendant 20 secondes.

7.1.1 Réglage de l'heure

• Maintenez la touche MODE appuyée pendant trois secondes en mode normal.
• Le fuseau horaire (00 - par défaut) clignote et vous pouvez régler la correction du fuseau horaire (+1/-1) avec la touche UP ou DOWN.
• Vous avez la possibilité d'utiliser un autre fuseau horaire si votre horloge radio-pilotée peut recevoir le signal DCF mais l'heure de votre fuseau horaire est différente de l'heure DCF (par exemple : +1 = une heure plus tard).
• Appuyez une nouvelle fois sur la touche MODE et vous pouvez ajuster les heures et les minutes avec la touche UP ou DOWN.
• Validez au moyen de la touche MODE.
• Lorsque la réception du signal DCF a abouti, l'heure ajustée manuellement sera remplacée par l'heure radio.

ELLYPSE – Réveil radio-piloté avec fonction de chargement USB

7.1.2 Affichage 12 heures ou 24 heures

• Avec la touche DOWN vous pouvez configurer le système horaire sur 12 heures ou sur 24 heures.
• Si vous choisissez le système de 12 heures, le signe PM (après-mid!) apparaît sur l'écran.

7.2 Réglages d'alarme

• Appuyez sur la touche MODE en mode normal pour entrer en mode de réglage de l'alarme.
• AL et 06:00 (par défaut) ou l'heure d'alarme réglée précédemment apparaissent sur l'écran.
• Maintenez la touche MODE appuyée pendant trois secondes pour accéder au mode de réglage.
  • Le réveil est activé et le symbole d'alarme apparaît. L'affichage de l'heure clignote,
• Réglez l'heure désirée avec la touche UP ou DOWN.
• Validez au moyen de la touche MODE.
  • Procédaz da même pour régler les minutes.
• Validez au moyen de la touche MODE
• 5 (par défaut) ou l'intervalle de répétition réglé précédemment est affiché à l'écran.
• Réglez avec la touche UP ou DOWN la durée souhaitée (5 à 60 minutes).
• Validez au moyen de la touche MODE.

ELLYPSE – Réveil radio-piloté avec fonction de chargement USB

• Appuyez sur la touche AL en mode normal pour activer ou désactiver la fonction d'alarme.
• Le symbole de réveil apparaît ou disparaît sur l'écran.
• Lorsque l'heure de réveil fixée est atteinte, le réveil se met à sonner (si la fonction de réveil est activée).
• Appuyez sur une touche de votre choix (sauf sur la touche sensitive SNOOZE) pour éteindre le réveil.
• Si la sonnerie du réveil n'est pas coupée, elle s'arrêtera automatiquement après deux minutes et sera de nouveau activée pour l'heure de réveil suivante.
• Le symbole de réveil reste à l'écran.
• Lorsque le réveil sonne, appuyez sur la touche sensitive SNODZE pour activer la fonction de répétition snooze.
• Si la fonction de repetition snooze est activee, le symbole snooze clignote.
  • L'alarme s'interrompt pendant l'intervalle réglé

7.3 Éclairage

• La touche sensitive SNOOZE vous permet de régler 3 niveaux de luminosité (HIGH/LOW/OFF).
• En plus la molette de réglage LIGHT vous permet de régler en continu la luminosité (au niveau HIGH and LOW).

7.4 Volume

- La molette de réglage VOL vous permet de régler en continu le volume sonore du révell.

-42--43-

ELLYPSE – Réveil radio-piloté avec fonction de chargement USB

7.5 Fonction de chargement

• Branchez le cordon USB (non inclus) dans le port du réveil et raccordez l'autre bout du cordon avec votre appareil mobile.
  Assurez-vous que la fonction de rechargement est adaptée à votre appareil mobile (puissance max. 1A)
• N'exercez aucune force pour brancher les fiches USB. Una fiche USB ne se branche que dans un sens dans le port USB

8. Entretien et maintenance

• Pour le nettoyage de votre appareil, utilisez un chiffon doux et humide. N'utilisez pas de solvants ou d'agents abrasifs !
• Retirez les piles si vous n'utilisez pas votre appareil pendant une durée prolongée.

• Conservez votre appareil dans un endroit sec

8.1 Remplacement des piles

• Ouvrez le compartiment à piles et insérez deux nouvelles piles de type 1,5 V AAA en respectant la polarité +/-
  • Refermez le compartiment à piles.

9. Dépannage

Problème Solution

Aucun affichage ou → Raccordez le dispositif avec l'adaptateur affichage faible → Vérifiez l'adaptateur secteur

ELLYPSE – Réveil radio-piloté avec fonction de chargement USB

	→ Attendez la réception de l'heure radio DCF→ Ajustez la luminosité avec la touche sensitive SN00ZE ou la molette de réglage LIGHT
Pas de réception DCF	→ Mainandez la touche UP appuyée pendant trois secondes en mode normal→ Attendez la réception du signal de nuit→ Chargez l'emplacement (perturbation)→ Remettez l'appareil en service, conformément aux instructions→ Régiez l'heure manuellement
Pas de fonction → Raccordez le dispositif avec l'adaptateurde chargement → Vérifiez le branchement du port USB→ Attendez la réception de l'heure radio DCF
Pas de son du réveil	→ Ajustez la volume avec la molette de réglage VOL

Si votre appareil ne fonctionne toujours pas malgré ces mesures, adressez-vous au vendeur chez qui vous l'avez acheté.

10. Traitement des déchets

Ce produit a été fabriqué avec des matériaux de haute qualité qui peuvent être recyclés et réutilisés.

Las piles usagées ne doivent pas être jetées dans les détritus ménagers.

-44--45

ELLYPSE - Réveil radio-piloté avec fonction de chargement USB

En tant qu'utilisateur, vous avez l'obligation légale de rapporter les piles et piles rechargeables usagées à votre revendeur ou de les déposer dans une déchetterie proche de votre domicile conformément à la réglementation nationale et locale.

Les métaux lourds sont désignés comme suit : Cd = cadmium, Hg = mercure, Pb = plomb

Cet appareil est conforme aux normes de l'UE relatives au traitement des déchets électriques et électroniques (WEEE).

L'appareil usagé ne doit pas être jeté dans les ordures ménagères. L'utilisateur s'engage, pour le respect de l'environnement, à déposer l'appareil usagé dans un centre de traitement agréé pour les déchets électriques et électroniques.

11. Caractéristiques techniques

Allimentation Source d'alimentation (Incluse)

Entrée : 100-240V AC 50/60Hz 0,3A Max

Sortia : 5.0 V DC 1.0A, 6.0W

Rendement moyen en mode actif : ≥73,62%

Consommation électrique hors charge : ≤0,10 W

ELLYPSE – Réveil radio-piloté avec fonction de chargement USB
Piles de sauvegarde 2 x 1,5 V AAA (non incluses) Utilisez des piles alcalines

Sortie de charge Port USB (1A)

Dimensions du boîtier 135 x 85 x 55 mm

Poids 149 g (appareli seulement)

La reproduction, même partiele, du présent mode d'emploi cet strictement interdille sans l'accord explicite de TFA Dostmann. Les caractéristiques techniques de ce produit ont été actualisées au moment de l'impression et peuvent être modifiées sans avis préalable.Les dernières données techniques et les informations concernant votre produit peuvent être consultées en entrant le numéro de l'article sur notre site Internet.

Déclaration de conformité UELe sousaigne, TFA Dostmann, déclare que l'équipement radiocélectrique du type 60.2551 est conforme à la directive 2014/53/UE. Le texte comptot de la déclaration UE de conformité est disponible à l'adresse Internet suivante: www.tfa-dostmann.de/service/downloads/cewww.tfa-dostmann.deE-mail: Infrastra-dostmann.de

TFA Dostmann GmbH & Co.KG, Zum Otersberg 12. D-97877 Wertheim, AllemagneNuméro d'enregistrement au registre du commerce: Reg. Gericht Mannheim HRA 570188 0321

Utilizzare batterie alcaline
