BEDIENUNGSANLEITUNG 60.2551 TFA

ELLYPSE – Funkwecker mit USB Ladefunktion

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.

• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.

• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.

• Beachten Sie besonders die Sicherheitshinweise!

• Bewahren Sie diese Anleitung gut auf!

• Funkwecker • Netzteil • Bedienungsanleitung

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

• Funkuhr mit höchster Genauigkeit

• Große LED Leuchtziffern

• Zeitzone und manuelle Einstellmöglichkeit ELLYPSE – Funkwecker mit USB Ladefunktion

• Snooze-Funktion mit einstellbarer Dauer

• Helligkeit und Alarm-Lautstärke stufenlos einstellbar

• Ladefunktion für Mobilgeräte über USB Port (1A)

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.

• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet. Vorsicht! Lebensgefahr durch Stromschlag!

• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose mit einer geeigneten Netzspannung an (siehe Typenschild).

• Die Steckdose muss nahe der Einrichtung angebracht und leicht zugänglich sein.

• Das Gerät und das Netzteil dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen. Nur für den Betrieb in trocke- nen Innenräumen geeignet.

• Benutzen Sie das Gerät nicht, wenn Gehäuse oder Netzteil beschädigt sind.

• Bewahren Sie das Gerät außerhalb der Reichweite von Personen (auch Kindern) auf, die mögliche Gefahren im Umgang mit elektrischen Geräten nicht richtig einschätzen können. TFA_No. 60.2551_Anleitung_03_21 03.03.2021 18:15 Uhr Seite 4– 8 – – 9 –

ELLYPSE – Funkwecker mit USB Ladefunktion

• Ziehen Sie sofort den Stecker aus der Steckdose, wenn eine Störung auftritt oder das Gerät für längere Zeit nicht benutzt wird.

• Verwenden Sie ausschließlich das mitgelieferte Netzteil.

• Verbinden Sie erst das Kabel mit dem Gerät und stecken Sie dann den Netzstecker in die Steckdose.

• Ziehen Sie den Netzstecker nicht am Kabel aus der Steckdose.

• Verlegen Sie das Netzkabel so, dass es nicht mit scharfkantigen oder heißen Gegenständen in Berührung kommt. Vorsicht! Verletzungsgefahr:

• Bewahren Sie die Batterien und das Gerät außerhalb der Reichweite von Kindern auf.

• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wurde eine Batte- rie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.

• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosionsgefahr!

• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Ver- wenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs. Beim Hantieren mit ausgelaufe- nen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen! ELLYPSE – Funkwecker mit USB Ladefunktion

Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.

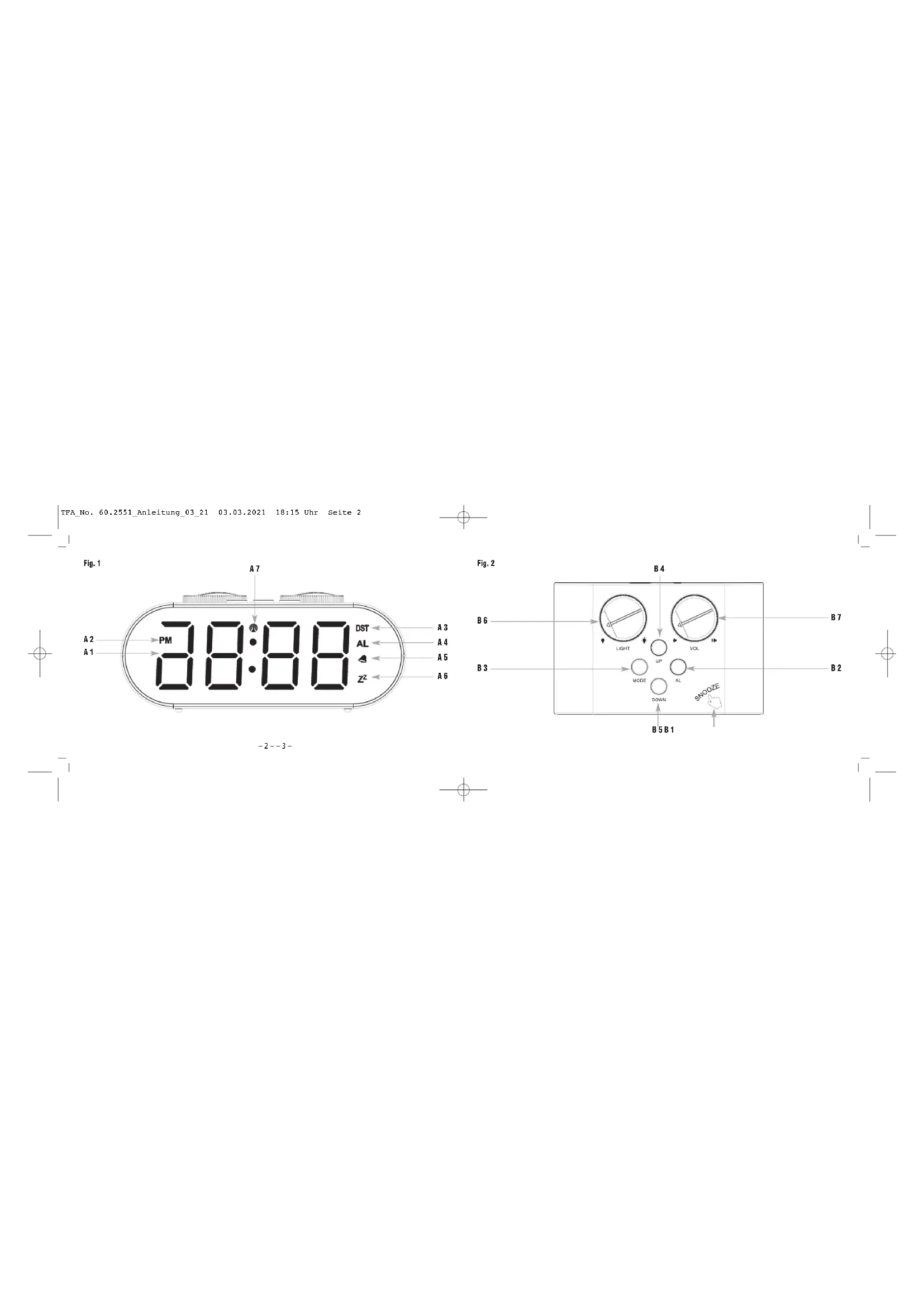

A: Display (Fig. 1): A 1: Uhrzeit A 2: PM A 3: Sommerzeit-Symbol A 4: Alarmzeit A 5: Alarmsymbol A 6: Snooze-Symbol A 7: DCF-Empfangszeichen B: Tasten (Fig. 2): B 1: SNOOZE Sensortaste B 2: AL Taste B 3: MODE Taste B 4: UP Taste B 5: DOWN Taste B 6: LIGHT Einstellrad B 7: VOL Einstellrad TFA_No. 60.2551_Anleitung_03_21 03.03.2021 18:15 Uhr Seite 5– 10 – – 11 –

ELLYPSE – Funkwecker mit USB Ladefunktion

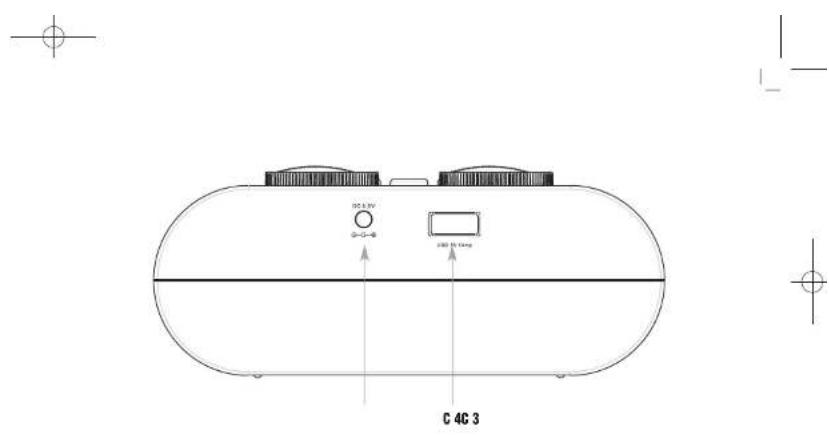

C: Gehäuse (Fig. 3+4): C 1: Ständer (ausklappbar) C 2: Batteriefach C 3: Netzadapteranschluss C 4: USB Port

• Ziehen Sie die Schutzfolie vom Display.

• Stecken Sie den Anschlussstecker in den Anschluss und schließen Sie das Gerät mit dem Netzstecker am Stromnetz an.

• Wichtig! Stellen Sie sicher, dass Ihre Netzspannung nicht mehr als 240 V beträgt! Andere Netzspannungen können zur Beschädigung des Instrumentes führen.

• Das Gerät ist jetzt betriebsbereit.

• Es werden alle LCD Segmente für 2 Sekunden angezeigt.

• Öffnen Sie das Batteriefach und legen Sie zwei neue Batterien 1,5 V AAA polrichtig ein.

• Schließen Sie das Batteriefach wieder.

• Das Gerät funktioniert nur über Netzadapter. Die Batterien fungieren im Falle eines Stromausfalls als Backup-Batterien.

6.1 Empfang der Funkzeit

• Die Uhr versucht nun, das Funksignal zu empfangen und das DCF-Empfangszeichen blinkt. Wenn das Funksignal nach 3- 8 Minuten empfangen wurde, werden die funkgesteuerte Zeit und das DCF-Empfangszeichen ständig im Display ange- zeigt. ELLYPSE – Funkwecker mit USB Ladefunktion

• Um Störungen zu vermeiden, wird die Beleuchtung während des Empfangs des Funkuhrsignals vorübergehend schwä- cher und der USB-Port schaltet sich aus.

• Der DCF-Funkempfang findet täglich um 2:00 morgens statt. Ist der Empfang nicht erfolgreich, so finden um 3.00 und um 4:00 Uhr früh weitere Empfangsversuche statt.

• Sie können die Initialisierung auch manuell starten.

• Halten Sie die UP Taste für 3 Sekunden gedrückt.

• Die Uhr versucht nun, das Funksignal zu empfangen und das DCF-Empfangszeichen blinkt.

• Zum Beenden des DCF-Empfangsversuchs drücken Sie die UP Taste noch einmal. Das DCF-Empfangszeichen verschwin- det.

• Es gibt drei verschiedene Empfangszustände: blinkt – Empfang aktiv bleibt stehen – Empfang erfolgreich kein Symbol – Kein Empfang

• Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit auch manuell eingestellt werden.

• Die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe Manuelle Einstellungen). TFA_No. 60.2551_Anleitung_03_21 03.03.2021 18:15 Uhr Seite 6– 12 – – 13 –

ELLYPSE – Funkwecker mit USB Ladefunktion

Hinweis zum Empfang der Funkzeit Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braun- schweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reich- weite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Während der Sommerzeit erscheint DST im Display. Der Emp- fang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausge- hend von Frankfurt bei der Übertragung keine Probleme auftauchen. Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschir- men und Fernsehgeräten einzuhalten.

• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.

• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einzi- ger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten. ELLYPSE – Funkwecker mit USB Ladefunktion

7.1 Manuelle Einstellungen

• Wichtig: Während des Empfangs der Funkzeit ist keine Tastenbedienung möglich.

• Halten Sie die UP oder DOWN Taste im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.

• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 20 Sekunden keine Taste gedrückt wird.

7.1.1 Einstellung der Uhrzeit

• Halten Sie die MODE Taste im Normalmodus für drei Sekunden gedrückt.

• 00 (Voreinstellung) fängt an zu blinken und Sie können mit der UP oder DOWN Taste die Zeitzonenkorrektur (-1/+1) vor- nehmen.

• Die Zeitzonenkorrektur wird benötigt, wenn das DCF Funksignal empfangen werden kann, die Zeitzone sich aber von der DCF Zeit unterscheidet (z.B. +1=eine Stunde später).

• Drücken Sie die MODE Taste noch einmal und Sie können nun nacheinander die Stunden und die Minuten mit der UP oder DOWN Taste einstellen.

• Bestätigen Sie die Eingabe mit der MODE Taste.

• Bei erfolgreichem Empfang des DCF-Funksignals wird die manuell eingestellte Zeit überschrieben. TFA_No. 60.2551_Anleitung_03_21 03.03.2021 18:15 Uhr Seite 7– 14 – – 15 –

ELLYPSE – Funkwecker mit USB Ladefunktion

7.1.2 12- und 24 Stunden-Anzeige

• Mit der DOWN Taste können Sie im Normalmodus das 12- oder 24-Stunden-Zeitsystem auswählen.

• Im 12-h-System erscheint PM (nach 12 Uhr) auf dem Display.

7.2 Alarmeinstellungen

• Drücken Sie die MODE Taste im Normalmodus, um in den Alarmmodus zu gelangen.

• AL und 06:00 (Voreinstellung) oder die zuletzt eingestellte Weckzeit erscheinen im Display.

• Halten Sie die MODE Taste für drei Sekunden gedrückt, um in den Einstellmodus zu gelangen.

• Das Alarmsymbol erscheint im Display und der Alarm ist aktiviert. Die Stundenanzeige blinkt.

• Stellen Sie mit der UP oder DOWN Taste die gewünschte Zeit ein.

• Bestätigen Sie mit der MODE Taste.

• Geben Sie auf gleiche Weise die Minuten ein.

• Bestätigen Sie mit der MODE Taste.

• 5 (Voreinstellung) oder die zuletzt eingestellte Weckzeitunterbrechung erscheint im Display.

• Stellen Sie mit der UP oder DOWN Taste die gewünschte Zeitdauer (5 bis 60 Minuten) ein.

• Bestätigen Sie mit der MODE Taste.

• Um die Alarm-Funktion zu aktivieren und zu deaktivieren, drücken Sie die AL Taste im Normalmodus. ELLYPSE – Funkwecker mit USB Ladefunktion

• Das Alarmsymbol erscheint oder verschwindet im Display.

• Bei aktiviertem Alarm beginnt der Wecker zu klingeln, wenn die eingestellte Weckzeit erreicht ist.

• Drücken Sie auf eine beliebige Taste (außer der SNOOZE Sensortaste) und der Alarm wird beendet.

• Wird der Alarm nicht unterbrochen, schaltet sich der ansteigende Alarmton nach 2 Minuten aus und aktiviert sich erneut zur gleichen Weckzeit wieder.

• Das Alarmsymbol bleibt im Display stehen.

• Wenn der Wecker klingelt, drücken Sie die SNOOZE Sensortaste, um die Snooze-Funktion zu aktivieren.

• Ist die Snooze-Funktion aktiviert, blinkt das Snooze-Symbol auf dem Display.

• Der Alarm wird für die eingestellte Dauer unterbrochen.

• Mit der SNOOZE Sensortaste können Sie 3 Helligkeitsstufen einstellen (HI/LO/OFF).

• Zusätzlich lässt sich mit dem LIGHT Einstellrad die eingestellte Helligkeit auf Stufe HIGH und LOW stufenlos dimmen.

• Mit dem VOL Einstellrad können Sie stufenlos die Lautstärke des Wecktons einstellen. TFA_No. 60.2551_Anleitung_03_21 03.03.2021 18:15 Uhr Seite 8– 16 – – 17 –

ELLYPSE – Funkwecker mit USB Ladefunktion

• Stecken Sie das USB Kabel (nicht inklusive) in den USB Port des Weckers und verbinden Sie das andere Ende mit Ihrem Mobilgerät. Stellen Sie sicher, dass die USB-Ladefunktion für Ihr mobiles Gerät geeignet ist (Ladestrom max. 1A).

• Wenden Sie beim Anschluss von USB Steckern keine Gewalt an. Ein USB Stecker passt nur in einer Orientierung in den USB Port.

8. Pflege und Wartung

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!

• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.

• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

• Öffnen Sie das Batteriefach und legen Sie zwei neue Batterien 1,5 V AAA polrichtig ein.

• Schließen Sie das Batteriefach wieder.

9. Fehlerbeseitigung

Problem Lösung Keine oder schwache Anzeige ➜ Gerät mit Netzteil anschließen ➜ Netzteil überprüfen ELLYPSE – Funkwecker mit USB Ladefunktion

➜ Funksignalempfang abwarten ➜ Helligkeit mit SNOOZE Sensortaste und LIGHT Einstellrad einstellen Kein DCF Empfang ➜ UP Taste im Normalmodus für 3 Sekunden gedrückt halten ➜ Empfangsversuch in der Nacht abwarten ➜ Standortwechsel (Störfaktoren!) ➜ Neuinbetriebnahme gemäß Betriebsanleitung starten ➜ Uhrzeit manuell einstellen Keine Ladefunktion ➜ Gerät mit Netzteil anschließen ➜ Anschluss USB Port überprüfen ➜ Funksignalempfang abwarten Kein Weckton ➜ Lautstärke mit dem VOL Einstellrad aufdrehen Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederver- wendet werden können. TFA_No. 60.2551_Anleitung_03_21 03.03.2021 18:15 Uhr Seite 9– 18 – – 19 –

ELLYPSE – Funkwecker mit USB Ladefunktion

Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzugeben. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

11. Technische Daten

Spannungsversorgung Netzteil (inklusive) Input: 100-240V AC 50/60Hz 0.3A Max Output: 5.0 V DC 1.0A, 5.0W Ø Effizienz im Betrieb: ≥73,62% Leistungsaufnahme bei Nulllast: ≤0.10 W ELLYPSE – Funkwecker mit USB Ladefunktion

Back-up Batterien 2 x 1,5 V AAA (nicht inklusive) Verwenden Sie Alkaline Batterien Ladeausgang USB Port (1A) Gehäusemaße 136 x 85 x 55 mm Gewicht 149 g (nur das Gerät) Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in das Suchfeld. EU-Konformitätserklärung Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 60.2551 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformi- tätserklärung ist unter der folgenden Internetadresse verfügbar: www.tfa-dostmann.de/service/downloads/ce www.tfa-dostmann.de E-Mail: [e-mail] TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Deutschland Handelsregister-Nummer: Reg. Gericht Mannheim HRA 570186 03/21 TFA_No. 60.2551_Anleitung_03_21 03.03.2021 18:15 Uhr Seite 10– 20 – – 21 –
