Tipo di prodotto	Sveglia radiocomandata con funzione di ricarica USB
Marca	TFA
Modello	60.2551
Dimensioni del contenitore	135 x 85 x 55 mm
Peso	149 g (solo dispositivo)
Alimentazione principale	Adattatore di rete incluso: ingresso 100-240 V AC, 50/60 Hz, 0,3 A max; uscita 5,0 V DC, 1,0 A, 6,0 W
Batterie di riserva	2 x 1,5 V AAA (non incluse; utilizzare batterie alcaline)
Display	Grandi cifre LED, regolabile in continuo (3 livelli + rotella)
Ricezione oraria	Radiocomandata DCF (77,5 kHz), portata circa 1500 km, ricerca automatica notturna
Fuso orario	Regolabile ±1 ora rispetto all'ora DCF
Sistema orario	12 o 24 ore (selezionabile)
Funzione sveglia	Con allarme sonoro; spegnimento automatico dopo 2 minuti; attivazione/disattivazione tramite tasto AL
Funzione snooze	Ripetizione allarme regolabile da 5 a 60 minuti (touch)
Regolazione del volume	Rotella di regolazione continua
Porta USB di ricarica	Uscita 5 V, 1 A max; per dispositivi mobili (cavo non incluso)
Contenuto della confezione	Sveglia, adattatore di rete, manuale di istruzioni
Manutenzione e pulizia	Panno morbido e umido; nessun solvente o abrasivo
Sicurezza	Non esporre ad acqua/umidità; non aprire né modificare; utilizzare solo l'adattatore fornito; tenere fuori dalla portata dei bambini
Riciclo	Conforme RAEE; batterie usate da restituire o smaltire presso centri di raccolta
Riparabilità	Non riparare da soli; contattare il venditore

Domande frequenti - 60.2551 TFA

Come impostare manualmente l'ora se la ricezione DCF fallisce?

Tenere premuto il tasto MODE per 3 secondi in modalità normale. Il fuso orario lampeggia; regolarlo con UP o DOWN. Premere nuovamente MODE per impostare ore e minuti. Confermare con MODE. Attenzione: se la ricezione DCF successivamente riesce, l'ora manuale verrà sostituita.

Come attivare o disattivare la sveglia?

Premere il tasto AL in modalità normale. Il simbolo della sveglia appare (attivata) o scompare (disattivata).

Come impostare l'ora della sveglia e l'intervallo di ripetizione (snooze)?

Premere MODE per entrare in modalità allarme. Tenere premuto MODE per 3 secondi. L'ora lampeggia: regolare con UP/DOWN, confermare con MODE. Quindi, regolare i minuti e poi l'intervallo snooze (da 5 a 60 minuti), confermando ogni volta con MODE.

Cosa fare se la sveglia non suona?

Verificare che la sveglia sia attivata (simbolo allarme visualizzato). Assicurarsi che il volume non sia al minimo: utilizzare la rotella VOL per aumentarlo. Se il problema persiste, controllare l'alimentazione.

Come regolare la luminosità del display?

Utilizzare il tasto touch SNOOZE per scegliere tra 3 livelli predefiniti (HIGH/LOW/OFF). Inoltre, la rotella LIGHT consente una regolazione continua nei livelli HIGH e LOW.

Come caricare un dispositivo mobile tramite la porta USB?

Collegare un cavo USB (non fornito) alla porta USB sul retro della sveglia, quindi collegarlo al dispositivo mobile. La ricarica funziona solo quando l'adattatore di rete è inserito. L'uscita massima è 1 A – assicurarsi che il dispositivo sia compatibile.

Perché l'ora radio DCF non viene ricevuta?

Possibili cause: distanza troppo grande (>1500 km da Francoforte), interferenze (schermi, cemento armato) o ricezione solo notturna. È possibile forzare una ricerca tenendo premuto UP per 3 secondi. Posizionare l'apparecchio vicino a una finestra. Se non funziona, impostare l'ora manualmente.

Come passare dalla visualizzazione 12h a 24h?

In modalità normale, premere il tasto DOWN per passare da 24h a 12h e viceversa. In modalità 12h, il simbolo PM viene visualizzato nel pomeriggio.

Che tipo di batterie utilizzare per il backup?

Utilizzare due batterie alcaline da 1,5 V AAA, rispettando la polarità (+/-). Le batterie non sono incluse. Sostituirle non appena sono deboli per evitare perdite.

Come pulire l'orologio?

Utilizzare un panno morbido e leggermente umido. Non utilizzare mai solventi o prodotti abrasivi. Rimuovere le batterie se l'apparecchio rimane inutilizzato per lungo tempo.

MANUALE UTENTE 60.2551 TFA

Istruzioni per l'uso

Gebruiksaanwijzing

ELLYPSE - Sveglia radiocontrollata con funzione di ricarica USB

Vi ringraziamo per aver scello l'apparecchio della TFA.

1. Prima di utilizzare l'apparecchio

• Leggete allentamente le istruzioni per l'uso.
  Avreta cesi modo di familiarizzare con il vostro nuova apparecchio, di scoprime tutte le funzioni e le componenti, di apprendere importanti dettagli sulla sua messa in funzione, di acquisire dimestichezza nel suo utilizzo e di usufruire di alcuni validi consigli da seguire in caso di pausti.
• Seguendo le istruzioni per l'uso, eviterete anche di danneggiare il prodotto e di pregiudicare, a causa di un utilizzo scorretto, i diritti del consumatore che vi spettano per legge.
• Decliniamo ogni responsabilità per i danni derivanti dal mancato rispetto delle presenti istruzioni per l'uso.
• Prestate particolare attenzione alle misure di sicurezza!
• Conservate con cura queste istruzioni per l'uso.

2. La consegna Include

- Orologio sveglia radiocontrollato • Alimentatore • Istruzioni per l'uso

3. Tutte le applicazioni e tutti i vantaggi del vostro nuovo apparecchio

• Orologio radiocontrollato della massima precisione
• Grandi cifre a LED

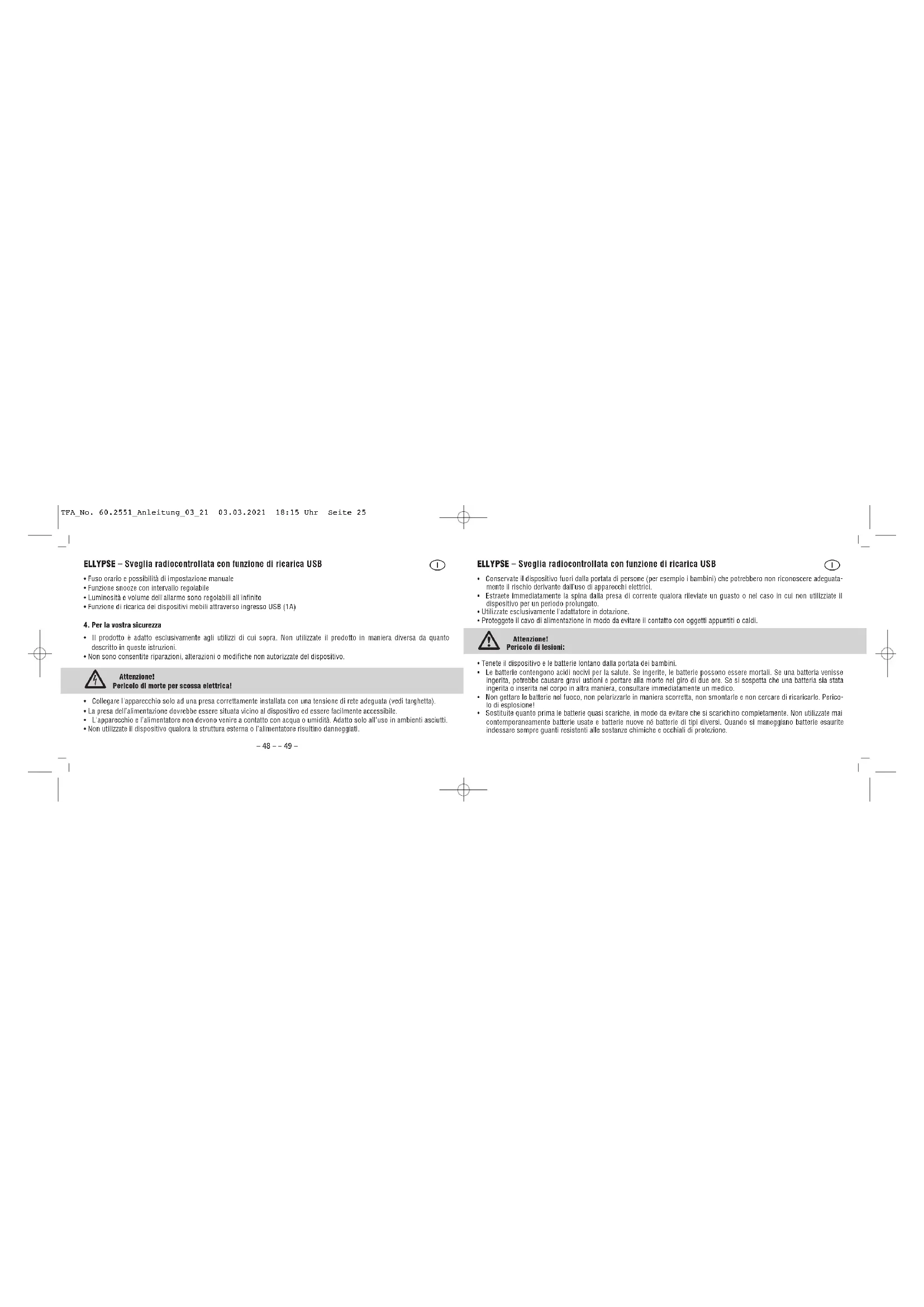

ELLYPSE - Sveglia radiocontrollata con funzione di ricarica USB

• Fuso orario e possibilità di impostazione manuale
• Funzione snooze con intervallo regolabile
• Luminosità e volume dell'allarme sono regolabili all'infinito
• Funzione di ricarica del dispositivi mobili attraverso Ingresso USB (1A)

4. Per la vostra sicurezza

• Il prodotto è adatto esclusivamente agli utilizzi di cui sopra. Non utilizzate il prodotto in maniera diversa da quanto descritto in queste istruzioni.
• Non sono consentite riparazioni, alterazioni o modifiche non autorizzate del dispositivo.

Attenzione!

Pericolo di morte per scossa elettrical

• Collegare l'apparecchio solo ad una presa correttamente installata con una tensione di rete adeguata (vedi targhetta).
• La presa dell'alimentazione dovrebbe essere situata vicino al dispositivo ed essere facilmente accessibile.
  • L'apparecchio e l'allimentatore non devono venire a contatto con acqua o umidita. Adatto solo all uso in ambienti asciutti.
• Non utilizzate il dispositivo qualora la struttura esterna o l'alimentatore risultino danneggiati.

ELLYPSE - Sveglia radiocontrollata con funzione di ricarica USB

• Conservate il dispositivo fuori dalla portata di persone (per esempio i bambini) che potrebbero non riconoscere adeguata- mente il rischio derivante dall'uso di apparecchi ealtrici.
• Estraete immediatamente la spina dalla presa di corrente qualora rileviate un guasto o nel caso in cui non utilizziate il dispositivo per un periodo prolungato.
  • Utilizzate esclusivamente I adattatore in dotazione.
• Protaggete il cavo di alimentazione in modo da evitare il contatto con oggetti appuntiti o caldi.

Attenzione! Pericolo di lesioni:

• Tenete il dispositivo e le batterie lontano dalla portata dei bambini.
• Le batterie contengono acidi nocivi per la salute. Se ingerite, le batterie possono essere mortali. Se una batteria venisse ingerita, potrebbe causare gravi ustioni e portare alla morte nel giro di due ore. Se si sospetta che una batteria sia stata ingerita o inserita nel corpo in alltra maniera, consultare immediatamente un medico.
• Non gettare le batterie nel fuoco, non polarizzarle in maniera scorretta, non smontarle a non carcara di ricaricarle. Porcolo di esplosione!
• Sostituite quanto prima le batterie quasi scariche, in modo da evitare che si scarichino completamente. Non utilizzate mai contemporaneamente batterie usate e batterie nuove né batterie di tipi diversi. Quando si maneggiano batterie esaunte indossare sempre guanti resistenti alle sostanze chimiche e occhiali di protezione.

ELLYPSE - Sveglia radiocontrollata con funzione di ricarica USB

Avvertenze sulla sicurezza del prodotto!

- Non esporre l'apparecchio a temperature estreme, vibrazioni e urti

5. Componenti

A: Display (Fig. 1):
A 1: Oralogio A 2: PM
A 3: Simbolo dell'ora legale A 4: Ora della sveglia
A 5: Simbolo della sveglia A 6: Simbolo snooze
A 7: Simbolo della ricezione del segnale DCF

B: Tasti (Fig. 2):

B 1: Tasto sensore SNOOZE
B 3: Tasto MODE
B 5: Tasto DOWN
B 7: Rotella di regolazione VOL

B 2: Tasto AL
B 4: Tasto UP
B 6: Rotella di regolazione LIGHT

-50--51-

ELLYPSE - Sveglia radiocontrollata con funzione di ricarica USB

C: Struttura esterna (Fig. 3+4):
C 1: Supporto (pieghevole) C 2: Vano batteria
C 3: Connettore di alimentazione

C 4: Port USB

6. Messa in funzione

• Rimuovete il foglio protettivo dal display.
- Inserire l'adattatore nella presa e collegario ad una presa a terra.

- Avvertenza importante! Controllate che il voltaggio della vostra abitazione non sia maggiore di 240V\~. Nota: Tensioni diverse possono danneggiare il dispositivo.

• L'apparecchio è pronto per l'uso
- Tutti i segmenti appaiono brevemente per 2 secondi.
- Aprire il vano batteria e inserire due batterie nuove tipo AAA da 1,5 V, rispettando le corrette polarità.
• Richiudere il vano batteria.

- L'apparecchio funziona solo tramite alimentatore. Le batterie agiscono quindi come alimentazione di supporto nel caso in cui manchi la corrente.

ELLYPSE - Sveglia radiocontrollata con funzione di ricarica USB

6.1 Ricezione dell'ora radiocontrollata

• L'orologio inizia a ricevere il segnale radio e il simbolo della ricezione del segnale DCF inizia a lampeggiare. Se il codice dell'ora è stato ricevuto entro 3-8 minuti, l'ora radiocontrollata e il simbolo della ricezione del segnale DCF sono costante-mente visualizzati sul display.
• Per evitare interferenze, l'illuminazione del display diventa più debole e la porta USB si spegne durante la ricezione dell'ora radiocontrollata.
• La ricezione del segnale DCF avverrà tutti i giorni alle ore 2.00. Se la ricezione non è avvenuta con successo, verranno eseguiti tentativi alle 3.00 e alle 4.00.
• È possibile avviare l'inizializzazione manualmente.
• Tenere premuto per tre secondi il tasto UP.
  • L'orologio inizia a ricevere il segnale radio e il simbolo della ricezione del segnale DCF inizia a lampeggiare.
• Per terminare il tentativo di ricezione DCF premere nuovamente il tasto UP. Il simbolo della ricezione DCF scompare.
• Ci sono 3 differenti stati di ricezione:

Simbolo lampeggiante – Ricezione attiva

Simbolo acceso – Ricezione molto buona

Nessun simbolo – nessuna ricezione

-52--53-

ELLYPSE - Sveglia radiocontrollata con funzione di ricarica USB

• Nel caso in cui l'orologio non riesca a ricevere il segnale DCF (a causa di guasti, della distanza di trasmissione, ecc.), l'ora può essere impostata manualmente.
  • L'orologio funziona come un normale orologio al quarzo (vedi: Impostazioni manuali).

Indicazione per la ricezione dell'ora radiocontrollata

L'ora viene trasmessa da un orologio atomico al cesio gestito dal Physikalisch Technische Bundesanstalt di Braunschweig. La devolazione è inferiore a secondo in un milione di anni. L'ora è costificata e trasmessa da Mainlingen vicino Francoforte con un segnale a frequenza DCF - 77 (77.5 kHz) entro un raggio di 1.500 km. L'orologio radiocontrollato riceve il segnale e lo converter per visualizzare l'ora precisa. Anche il passaggio tra ora solare e ora legale e automatico. Durante il periodo estivo sul display appare DST. La qualità della ricezione dipende molto dalla posizione geografica. In circostanze normali e in assenza di problemi di ricezione dovrebbe avvente entro un raggio di 1.500 km da Francoforte.

Rispettate le norme elencate qui di seguito:

• La distanza raccomandata da qualsiasi fonte di interferenza come monitor di computer o televisori deve essere di almeno 1.5 - 2m.
• All'interno di strutture in cemento armato (seminterrati, sovrastrutture) la ricezione del segnale è naturalmente più debole. In casi estremi si consiglia di sistemare l'unità vicino ad una finestra per ottenere una migliore ricezione del segnale.
• Durante le ore notturne, le interferenze dovute ad agenti atmosferici sono normalmente meno influenti e la ricezione è possibile nella maggior parte del casi. Una singola ricezione giornaliera è sufficiente a garantire la precisione e a mantenere la deviazione ai di sotto di un secondo.

ELLYPSE - Sveglia radiocontrollata con funzione di ricarica USB

7. Uso

7.1 Impostazioni manuali

- Nota: Durante la ricezione attiva dell'ora radiocontrollata non sono possibili operazioni con i tasti.

- Tenere premuto il tasto UP o DOWN in modalità impostazione per procedere velocamente.

• L'apparecchio esce automaticamente dalla modalità impostazione se non si preme alcun tasto per più di 20 secondi.

7.1.1 Impostazione dell'ora

• Tenere premuto il tasto MODE per tre secondi nella modalità normale.
• Il fuso orario (00 - predefinito) lampeggia ed è possibile effettuare la correzione del fuso orario (-1/+1) con il tasto UP o DOWN.
• La correzione del fuso orario è attiva dove è possibile ricevere il sagnale DCF ma il fuso orario differisce da quello tedesco (ad esemplo, +1 = un'ora dopo).
• Premere nuovamente il tasto MODE ed impostare le pre e i minuti con il tasto UP o DOWN.
• Confermare con il tasto MODE.
• In caso di corretta ricezione del segnale DCF, l'ora impostata in modalità manuale viene sostituita.

7.1.2 Display 12 o 24 ore

• Impostare il sistema orario di 12 - o 24-ore con il tasto DOWN nella modalità normale.
• Nel formato 12 ore compare sul display PM (dopo mezzogiorno).

ELLYPSE - Sveglia radiocontrollata con funzione di ricarica USB

7.2 Impostazioni di allarme

• Premere il tasto MODE in modalità normale per attivare la modalità della sveglia.
  • AL e 6:00 (predefinito) o l'ultima ora della sveglia impostata viene visualizzato sul display.
• Tenere premuto il tasto MODE per tre secondi per passare alla modalità di impostazione.
• La funzione sveglia è attivata e sul display appare il simbolo della sveglia. L'indicazione dell'ora lampeggia.
• Impostare con il tasto UP o DOWN l'ora desiderata.
• Confermare con il tasto MODE.
• Inserire i minuti procedendo nello stesso modo.
• Confermare con il tasto MODE
• 5 (predefinita) o l'ultimo primo intervallo della funzione snooze impostato vengono visualizzato sul display.
• Impostare la durata desiderata per mezzo del tasto UP o DOWN (5 a 60 minuti).
• Confermare con il tasto MODE.
• Premere il tasto AL nella modalità normale per disattivare e attivare la funzione svaglia.
• Sul display appare o scompare il simbolo della sveoglia.
• All'attivazione dell'allarme, quando l'orario di allarme inserito viene raggiunto, la svegilia comincia a suonare.
  • Premere un tasto a piacare (ad eccezione il tasto sensore SNOOZE) per arrestare l'allarme
• Se non viene interrotto, il segnale si disattiva automaticamente dopo due minuti e si riattiva nuovamente alla stessa ora di sveqilia.
• Il simbolo della sveglia resta fisso sul display.

ELLYPSE - Sveglia radiocontrollata con funzione di ricarica USB

• Quando suona la sveglia innestare la funzione snooze con il tasto sensore SNOOZE
• Quando la funzione snooze è attivata, il simbolo snopea lampeggia
• Il suono della svegilia verrà interrotto per l'intervallo programmato.

7.3 Illuminazione

• È possibile impostare 3 livelli di luminosità con il tasto sensore SNOOZE (HIGH/LOW/OFF).
• In aggiunta, attraverso la rotella di regolazione LIGHT è possibile selezionare la luminosità in modo continuo (al livelli HIGH and LOW).

7.4 Volume

- Attraverso la rotella di regolazione VOL è possibile selezionare in modo continuo il volume della sveglia.

7.5 Funzione di ricarica

- Inserite un cavo USB (non fornite) nella porta USB della sveglia e collegatelo al vostro dispositivo mobile. Assicuratevi che la funzione di caricamento sia compatibile con il vostro dispositivo mobile (potenza di caricamento mass. 1A). - Utilizzare delicatamente gli ingressi USB. Il caricatore USB entra soltanto se orientato correttamente.

8. Cura e manutenzione

- Per pulire l'apparecchio utilizzare solo un panno morbido leggermente inumidito. Non usare solventi o abrasivi.

ELLYPSE - Sveglia radiocontrollata con funzione di ricarica USB

• Rimuovere le batterie, se non si utilizza l'apparecchio per un periodo prolungato.
• Collocare il dispositivo in un luogo asciutto.

8.1 Sostituzione delle batterie

• Aprire il vano batteria e inserire due batteria nuove tipo AAA da 1,5 V. rispettando le corrette polarità.
- Richiudere il vano batteria.

9. Guasti

Problema Risoluzione del problema

Nessuna indicazione o → Collegare II dispositivo all'alimentatore

indicazione debole → Controllare l'alimentatore

→ Attandere la ricezione dell'ora radiocontrollata
→ Regolare l'illuminazione con il tasto sensore SNOOZE e la rotella di regolazione LIGHT

Nessuna ricezione DCF → Tenere premuto il tasto UP per tre secondi nella modalità normale

→ Attendere il tentativo notturno di ricezione
→ Cambiare la posizione (fattori di disturbo)
→ Riavviare il dispositivo secondo le istruzioni
→ Impostare manualmente l'ora

ELLYPSE - Sveglia radiocontrollata con funzione di ricarica USB

①

Nessuna funzione di ricarica → Collegare il dispositivo all'alimentatore

→ Controllare la connessione porta USB

→ Attendere la ricazione dell'ora radiocontrollata

Nessun tono di allarme

→ Selezionare attraverso la rotella di regolazione VOL il volume

Qualora il vostro apparacchio continui a non funzionare nonostante questa procedure, rivolgelevi al rivenditore presso il quale lo avete acquistato.

10. Smaltimento

Questo prodotto è stato realizzato utilizzando materiali e componenti di alta qualità che possono essere riciclati e riutilizzati.

È assolutamente vietato pettate le batterie tra i rifiuti domestici.

In qualità di consumatori, siete leruti per legge a consegnare le batterie usate al negoziente o ad altri anti preposti al riciclaggio in conformità alle vigenti disposizioni nazionali o locali, al fini di uno smaltimento ecologico.

Le sigle dei metali pesanti contenuti sono:

Cd=cadmio, Hg=mercurio, Pb=piombo

Cuesto apparecchio è etichettato in conformità alla Direttiva UE sullo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE).

-58--59-

ELLYPSE - Sveglia radiocontrollata con funzione di ricarica USB

①

Quasto prodotto non deve essere smaltito insieme ai rifiuti domestici. Il consumatore è tenuto a consegnare il vecchio apparecchio presso un punto di raccolia per lo smallimento di apparecchiature elettriche ed elettroniche al fini di uno smaltimento ecologico.

11. Dati tecnici

Alimentazione Alimentatore (fornito):

Ingresso 100-240V AC 50/60Hz 0.3A (max.)

Uscita 5.0 V DC 1.0A. 5.0W

Rendimento medio in modo attivo: ≥73,62%

Potenza assorbita nella condizione a vuoto: ≤0.10 W

2 batterie di backup AAA da 1,5 V (non incluse)

Uscita di ricarica Porta USB (1A)

Dimensioni esterne 136 x 85 x 55 mm

Peso 149 g (solo apparecchio)

ELLYPSE - Sveglia radiocontrollata con funzione di ricarica USB

①

È vietata la pubblicazione delle presenti istruzioni o di parti di esse senza una precedente autorizzazione della ITA Dostmann. I dati tecnici cor- spondono allo stato dei prodotto al momento della stampa e possono cambiare senza presavviso. È possibile trovare dati tecnici e informazioni aggiornate sul prodotto inserendo il numero di articolo sul nostro sito.

Dichiarazione di conformità UE Il fabbricante, TFA Dostmann, dichiara che il tipo di apparecchiatura radio 60.2551 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.tfa-dostmann.de/service/downloads/sce

www.ifa-dostmann.de

E-Mail: [e-mail]

TFA Destmann GmbH & Co.KG. Zum Ottersberg 12, D-97877 Wertheim, Germania. Numero di iscrizione nel registro delle imprese. Reg. Gericht Mannheim HRA 570186 03/21

-60--61-
