Tipo de producto	Despertador radiocontrolado con función de carga USB
Marca	TFA
Modelo	60.2551
Dimensiones de la carcasa	135 x 85 x 55 mm
Peso	149 g (solo el aparato)
Alimentación principal	Adaptador de corriente incluido: entrada 100-240 V CA, 50/60 Hz, 0,3 A máx.; salida 5,0 V CC, 1,0 A, 6,0 W
Pilas de respaldo	2 x 1,5 V AAA (no incluidas; usar pilas alcalinas)
Pantalla	Grandes dígitos LED, ajustable continuamente (3 niveles + rueda)
Recepción horaria	Radiocontrolada DCF (77,5 kHz), alcance aprox. 1500 km, búsqueda automática por la noche
Huso horario	Ajustable ±1 hora respecto a la hora DCF
Sistema horario	12 o 24 horas (seleccionable)
Función alarma	Con alarma sonora; parada automática tras 2 minutos; activación/desactivación mediante tecla AL
Función repetición	Repetición de alarma ajustable de 5 a 60 minutos (táctil)
Ajuste de volumen	Rueda de ajuste continuo
Puerto USB de carga	Salida 5 V, 1 A máx.; para dispositivos móviles (cable no incluido)
Contenido del envío	Despertador, adaptador de corriente, manual de instrucciones
Mantenimiento y limpieza	Paño suave y húmedo; no usar disolventes ni abrasivos
Seguridad	No exponer al agua/humedad; no abrir ni modificar; usar solo el adaptador suministrado; mantener fuera del alcance de los niños
Reciclaje	Conforme RAEE; las pilas usadas deben devolverse o depositarse en un punto de reciclaje
Reparabilidad	No reparar uno mismo; contactar al vendedor

Preguntas frecuentes - 60.2551 TFA

¿Cómo ajustar la hora manualmente si falla la recepción DCF?

Mantenga presionada la tecla MODE durante 3 segundos en modo normal. El huso horario parpadea; ajústelo con UP o DOWN. Pulse nuevamente MODE para ajustar las horas y los minutos. Confirme con MODE. Atención: si la recepción DCF tiene éxito posteriormente, la hora manual será reemplazada.

¿Cómo activar o desactivar la alarma?

Pulse la tecla AL en modo normal. El símbolo de alarma aparece (activado) o desaparece (desactivado).

¿Cómo ajustar la hora de la alarma y el intervalo de repetición (snooze)?

Pulse MODE para entrar en modo alarma. Mantenga presionado MODE durante 3 segundos. La hora parpadea: ajústela con UP/DOWN, confirme con MODE. Luego, ajuste los minutos y luego el intervalo de repetición (5 a 60 minutos), confirmando cada vez con MODE.

¿Qué hacer si la alarma no suena?

Verifique que la alarma esté activada (símbolo de alarma mostrado). Asegúrese de que el volumen no esté al mínimo: use la rueda VOL para aumentarlo. Si el problema persiste, verifique la alimentación.

¿Cómo ajustar el brillo de la pantalla?

Use la tecla táctil SNOOZE para elegir entre 3 niveles predefinidos (HIGH/LOW/OFF). Además, la rueda LIGHT permite un ajuste continuo en los niveles HIGH y LOW.

¿Cómo cargar un dispositivo móvil a través del puerto USB?

Conecte un cable USB (no incluido) al puerto USB en la parte trasera del despertador, luego conéctelo a su dispositivo móvil. La carga solo funciona cuando el adaptador de corriente está enchufado. La salida máxima es de 1 A – asegúrese de que su dispositivo sea compatible.

¿Por qué no se recibe la hora radio DCF?

Varias causas posibles: distancia demasiado grande (>1500 km de Fráncfort), interferencias (pantallas, hormigón armado), o recepción solo nocturna. Puede forzar una búsqueda manteniendo presionado UP durante 3 segundos. Coloque el aparato cerca de una ventana. Si nada funciona, ajuste la hora manualmente.

¿Cómo cambiar entre la visualización de 12h y 24h?

En modo normal, pulse la tecla DOWN para pasar de 24h a 12h y viceversa. En modo 12h, el símbolo PM se muestra por la tarde.

¿Qué tipo de pilas usar para el respaldo?

Use dos pilas alcalinas de tipo 1,5 V AAA, respetando la polaridad (+/-). Las pilas no están incluidas. Reemplácelas tan pronto como estén débiles para evitar fugas.

¿Cómo limpiar el reloj?

Use un paño suave y ligeramente húmedo. No use nunca disolventes ni productos abrasivos. Retire las pilas si el aparato permanece mucho tiempo sin usar.

MANUAL DE USUARIO 60.2551 TFA

ELLYPSE - Despertador radiocontrolado con función de carga USB

Dimensiones de cuerpo 136 x 85 x 55 mm

Peso 149 g (salo dispositiva)

Estas instrucciones o extractos de las mismas no pueden ser publicados sin la autorización de la TFA Destmann. Los datos técnicos de este producto corresponden al estado en el momento de la impresión y pueden ser modificados sin previo aviso. Los actuales datos técnicos e informaciones sobre su producto los puede encontrar bajo el número de artículo en nuestra página web.

Declaración UE de conformidad

Por la presente, TFA, Dostmann declara que el tipo de equipo radioeléctrico 60.2551 es conforme con la Directiva 2014/53/UE. El texto completa de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.tfa-dostmann.de/service/downloads/ce

www.ifa-dostmann.dc

Instrucciones de uso

Instruction manuals

www.tfa-dostmann.de/en/service/downloads/instruction-manuals

ELLYPSE - Despertador radiocontrolado con función de carga USB

Muchas gracias por haber adquirido este dispositivo de TFA.

1. Antes de utilizar el dispositivo

• Lea delenidamente las instrucciones de uso.
  De este modo se familiarizará con su nuevo dispositivo, conocerá todas las funciones y componentes, así como información relevante para la puesta de funcionamiento el manejo del dispositivo y recibirá consejos sobre cómo actuar en caso de avería.
• Si sigue las instrucciones de uso, evitará que se produzcan daños en el dispositivo y no comprometerá a sus derechos por vicios. previstos legalmente debido a un uso incorrecto.
• No asumimos responsabilidad alguna por los daños originados por el incumplimiento de estas instrucciones de uso.
• Tenga en cuenta ante todo las advertencias de seguridad.
• Guarde estas instrucciones de uso en un sitio seguro.

2. Entrega

- Despertador radiocontrolado • Enchufe de alimentación de red • Instrucciones de uso

3. Ámbito de aplicación y ventajas de su nuevo dispositivo

• Relol radiocontrolado con alta precisión
- Grandes cifras LED

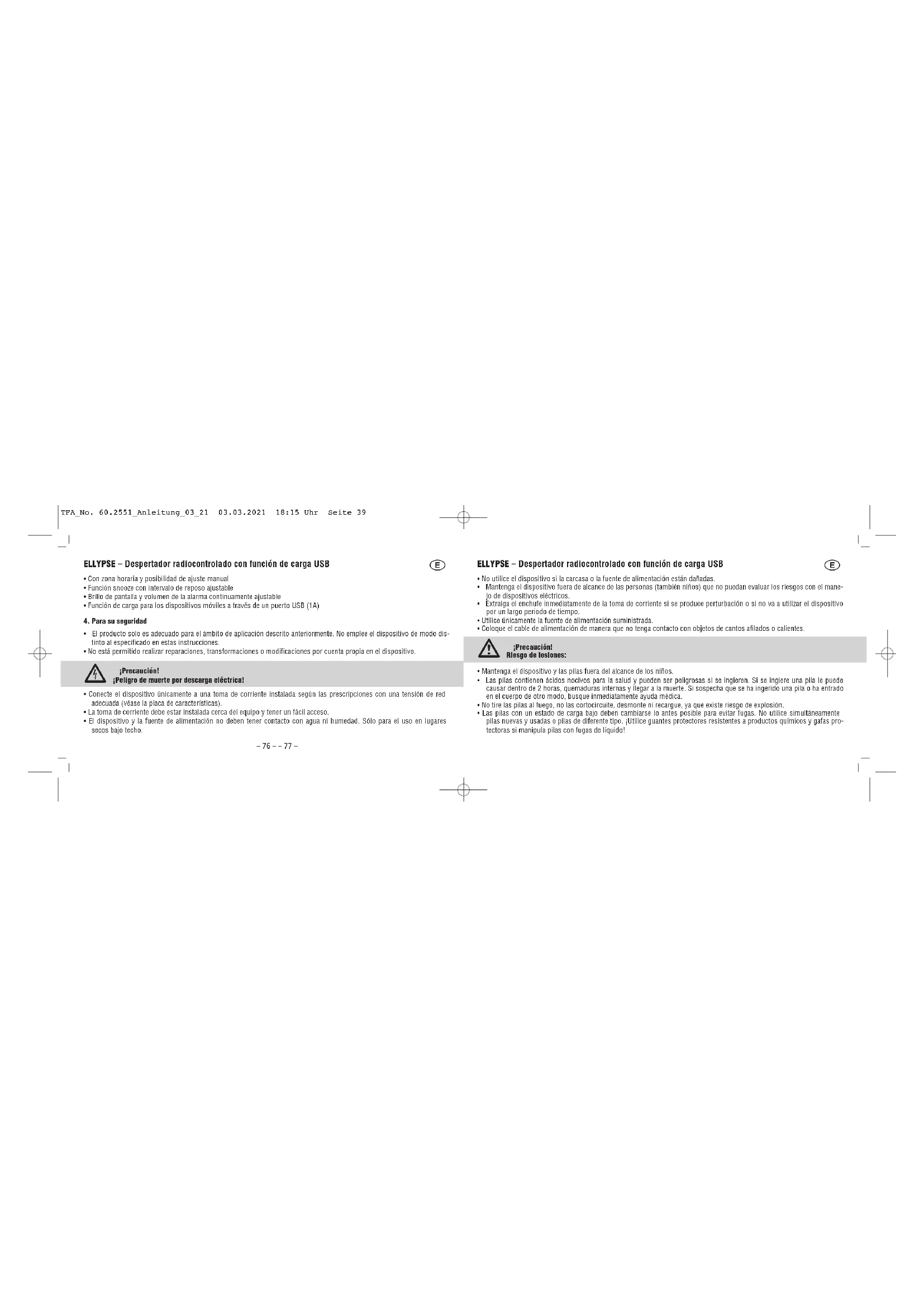

ELLYPSE - Despertador radiocontrolado con función de carga USB

• Con zona horaria y posibilidad de ajuste manual
• Función snooze con intervalo de reposo ajustable
• Brillo de pantalla y volumen de la alarma continuamente ajustable
• Función de carga para los dispositivos móviles a través de un puerto USB (1A)

4. Para su seguridad

• El producto solo es adecuado para el ámbito de aplicación descrito anteriormente. No emplee el dispositivo de modo distinto al especificado en estas instrucciones.
• No está permitido realizar reparaciones, transformaciones o modificaciones por cuenta propia en el dispositivo.

¡Precaución!

¡Peligro de muerte por descarga eléctrica!

• Conecte el dispositivo únicamente a una toma de corriente instalada según las prescripciones con una tensión de red
  adecuada (véase la placa de características).
• La forma de corriente debe estar instalada cerca del equipo y tener un fácil acceso.
• El dispositivo y la fuente de alimentación no deben tener contacto con agua ni humedad. Sólo para el uso en lugares sacos bajo tacho.

-76--77-

ELLYPSE - Despertador radiocontrolado con función de carga USB

• No utilica el dispositivo si la carcasa o la fuente de alimentación están dañadas.
• Mantenga el dispositivo fuera de alcance de las personas (también niños) que no puedan evaluar los riesgos con el mane-
  ja de dispositivos eléctricas.
• Extralga el enchufe inmediatamente de la toma de corriente si se produce perturbación o si no va a utilizar el dispositivo
  por un largo periodo de tiempo.
• Utilice únicamente la fuente de alimentación suministrada.
• Celoque el cable de alimentación de manera que no tenga contacto con objetos de cantos afillados o callentes.

¡Precaución! Iesgo de lesio

• Mantenga el dispositivo y las pilas fuera del alcance de los niños.
• Las pilas contienen ácidos nocivos para la salud y pueden ser peligrosas si se ingieren. Si se ingiere una pila le puede causar dentro de 2 horas, quemaduras internas y llegar a la muerte. Si sospecha que sa ha ingerido una pila o ha entrado en el cuerpo de otro modo, busque inmediatamente ayuda médica.
• No tire las pilas al fuego, no las cortocirculte, desmonte ni recargue, va que existe riesgo de explosión.
• Las pilas con un estado de carga bajo deben cambiarse lo antes posible para evitar fugas. No utilice simultáneamente pilas nuevas y usadas o pilas de diferente tipo. ¡Utilice guantos protectores resistentes a productos químicos y gafas protectoras si manipula pilas con fugas de líquido!

ELLYPSE – Despertador radiocontrolado con función de carga USB

¡Advertencias importantes sobre la seguridad del producto!

- No exponga el dispositivo a temperaturas extremas, vibraciones ni sacudidas extremas.

5. Componentes

A: Pantalla (Fig. 1):
A 1: Hora A 2: PM
A 3: Simbolo de horario de verano A 4: Hora de alarma
A 5: Simbolo de la alarma. A 6: Simbolo de snooze
A 7: Símbolo de recepción DCF

B: Teclas (Fig. 2):

B 1: Tecla táctil SNOOZE
B 3: Tecla MODE
B 5: Tecla DOWN
B 7: Rueda de ajuste VOL

B 2: Tecla AL
B 4: Tecla UP
B 6: Rueda de ajuste LIGHT

-78--79-

E

ELLYPSE – Despertador radiocontrolado con función de carga USB

C: Cuerpo (Fig. 3+4):

C 1: Soporte (desplegable) C 2: Compartimento de las pilas
C 3: Conexión de adaptador C 4: Puerto USB

6. Puesta en marcha

• Despegue la película protectora de la pantalla.
• Ponga el enchufe de conexión en la toma y conecte el dispositivo con el enchufe de alimentación a la red.
  • ¡Importante!
  ¡Asegúrese de que el voltaje de la línea no es más de 240 V! Otras tensiones pueden dañar el dispositivo.
• El dispositivo está ahora listo para funcionar
• Todos los segmentos se muestran durante dos segundos.
• Abra el compartimiento de las pilas e introduzca dos pilas nuevas 1,5 V AAA. Asegúrese que las pilas están colocadas con
  la polaridad correcta.
• Cierre de nuevo el compartimento de las pilas.
• ¡El dispositivo soló funciona con enchufe de alimentación! Las pilas actuarán entonces como una fuente de energía auxiliar en el caso de que alguna fallara en el suministro de energía.

ELLYPSE - Despertador radiocontrolado con función de carga USB

6.1 Recepción de la hora radiocontrolada

• El reloj está tratando de recibir la señal de radio y el símbolo de recepción DCF parpades. Una vez que se ha recibido el código de horario después 3 - 8 minutos se muestra la hora controlada por radio, la fecha y el símbolo de recepción DCF constantemente en la pantalla.
• Para evitar interferencias, durante la recepción de la radio reloj la iluminación este más débil y la salida USB se desconecta.
• La recepción de la señal DCF se llevará a cabo diariamente a las 2:00 de la mañana. Si la recepción no es exitosa, el siguiente intente de recepción se llevará a cabo de avue a los 1:00 y a los 4:00 de la mañana.
  siguiente intento de recepción se llevará a cabo de nuevo a las 3.00 y a las 4.00 de la mañana.
• Puede comenzar la iniciazacion manualmente.
• Mantenga pulsada la tocla IUR durante 7 segundos
• El ralqi está tratando de recibir la señal de radio y el símbolo de recención DCF margardea.
• Para finalizar la recepción de DCF pulse otra vez la tecla UP. El símbolo de recepción DCF desaparece.
  • Hav 3 tiops da símbolos recibidos
  Parpadea – recepción activa
  Se datiene - recapción exitosa
  Ninguna símbolo - Ninguna recepción de DCF
• Si su reloj radiocontrolado no es capaz de recibir la señal DCF (p. a), debido a interferencias, distancia de transmisión, etc.1, puede ajustar la hora manualmente.
• El reloj funciona como un reloj normal de cuarzo (véase Ajustes manuales),

-80--81-

ELLYPSE - Despertador radiocontrolado con función de carga USB

Indicaciones para la recepción de la hora radiocontrolada

La transmisión de la hora se realiza por medio de un reloj atómico de cesio radiocontrolado a través de, por el instituto técnico físico de Braunschweig. La desviación es menor a 1 segundo en un millón de años. La hora viene codificada y es transmitida desde Mainlingen en las proximidades de Frankfurt am Main por una señal de frecuencia DCF-77 (77,5 kHz) con un alcance de aprox. 1.500 km. Su reloj radiocontrolado recibe la señal, la convierte y muestra siempre la hora exacta. incluso el cambio de la hora de verano e inviemo se produce automáticamente. Durante el tiempo de verano aparece DST en la pantalla. La recepción depende básicamente de la situación geográfica. Generalmente este debería funcionar de forma óptima en un radio de 1.500 km en torno a Frankfurt.

Por favor, tenga en cuenta lo siguiente:

• Es recomendable mantener una distancia de como mínimo 1,5 - 2 metros de posibles aparatos perturbadores tales como pantallas de ordenadores y televisores.
• En construcciones de hormigón armado (sótanos, superestructuras). la señal recibida es evidentemente más débil. En casos extremos se aconseía de emplazar el dispositivo cerca de una ventana para obtener una mejor recepción.
• Por las noches las perturbaciones atmosféricas suelen ser reducidas y se dispone de recepción en la mayoría de los casos. Si además se recibe como mínimo una vez al día, es suficiente para garantizar la precisión y mantener desviaciones inferiores a 1 segundo.

ELLYPSE – Despertador radiocontrolado con función de carga USB

7. Manejo

7.1 Ajustes manuales

• Importante: Durante la recepción de la hora radiocontrolada no es posible el funcionamiento de las taclas.
• Mantenga pulsada la tecla UP o DOWN en el modo de ajuste, accedera a la pasada rapida.
• El dispositivo sale automáticamente del modo de ajuste si no se presiona ninguna tecla durante 20 segundos.

7.1.1 Ajuste de la hora

• Mantenga pulsada la tecla MODE durante tres segundos en el modo normal.
• El ajuste de la zona horaria (00 - nivel preseleccionado) parpadea y puede ajustar la corrección de la zona horaria (-1/+1) con la tecla UP o DOWN.
• La corrección de la zona horaria es necesaria cuando se pueda recibir la señal DCF, la zona horaria es diferente de la hora DCF (por ejemplo: +1 = una hora más tarde).
• Pulse otra vez la tecla MODE y puede ajustar la hora y los minutos con la tecla UP o DOWN.
• Confirme la entrada con la tecla MODE.
• Si la recepción de la señal de radio para la hora DGF es exitosa el tiempo ajustado manualmente se sobrescribe.

7.1.2 Indicación de sistema de 12 y 24 horas

• En el modo normal puede seleccionar con la tecla DOWN el sistema de 12 p 24 horas.
• En el sistema de 12 horas, aparece en la pantalla PM (después de mediodía).

-82--83-

ELLYPSE – Despertador radiocontrolado con función de carga USB

7.2 Ajustes de alarma

• Pulse la tecla MODE en el modo normal, para acceder al modo de alarma.
• En la pantalla aparecen AL y 06:00 (nivel preseleccionado) o la indicación de la última hora de la alarma.
• Mantenga pulsada la tecla MODE durante tres segundos para acceder al modo de ajuste.
• La función de la alarma se encuentra activada y el símbolo de la alarma aparece en la pantalla. La indicación de la hora parpadea en la pantalla.
• Ajuste con la tecla UP o DOWN la hora deseada.
• Confirme con la tecla MODE.
• Introduzca de la misma manera los minutos.
• Confirme con la tecla MODE.
• 5 (nivel preseleccionado) o la última interrupción de tiempo de alarma aparece en la pantalla.
• Con la tecla UP o DOWN ajuste la duración deseada (5 a 60 minutos).
• Confirme con la tecla MODE.
• Para activar y desactivar la función de la alarma, pulse la tecla AL en el modo normal.
• El símbolo de alarma aparece o desaparece en la pantalla.
• Con la alarma activada, cuando se ha alcanzado la hora de la alarma establecida, comienza el despertador a sonar.
• Pulse cualquier tecla (excepto la tecla táctil SNOOZE) y la función de la alarma se termina.

ELLYPSE - Despertador radiocontrolado con función de carga USB

• Si no se interrumpe la alarma, el tono de alarma se apaga automáticamente después de dos minutos y se activa de nuevo a la misma hora de la alarma.
• El símbolo de la alarma se detiene en la pantalla.
• Cuando suene el despertador, pulse la tecla táctil SHOOZE para activar la función de snooze.
• Si la función de snooze se encuentra activada, el simbolo snooze parpadea en la pantalla.
• El sonido de la alarma se interrumpa durante el tiempo ajustado.

7.3 Iluminación

• Con la tacia táctil SNOOZE puede configurar 3 niveles de brillo (HIGH/LOW/OFF).
• Adicionalmente, puede ajustar el nivel de brillo continuamente con la rueda de ajuste LIGHT (en el nivel HIGH y LOW).

7.4 Volumen

- Con la rueda de ajuste VOL puede ajustar el volumen del despertador continuamente.

7.5 Función de carga

• Enchufe el cable USB (no incluido) en el puerto USB del despertador y conecte el otro extremo a su dispositivo móvil.
  Asegúrese de que la función de carga es adecuada para su dispositivo móvil (cemente de carga max. TA).
• No aplique fuerza al conectar el enchufe de USB. Un enchufe USB encaja solamente en una orientación en el puerto USB.

-84--85

ELLYPSE - Despertador radiocontrolado con función de carga USB

8. Guidado y mantenimiento

• Limpie el dispositivo con un paño suave, ligeramente humedecido. ¡No utilice productos abrasivos o disolventes!
• Extraiga las pilas si no va a usar el dispositivo por un largo período de tiempo.

- Mantenga el dispositivo en un lugar sido.

8.1 Cambio de las pilas

• Abra el compartimiento de las pilas e introduzca dos pilas nuevas 1,5 V AAA. Asegúrese que las pilas estén colocadas con la polaridad correcta.
• Cierre de nuevo el compartimento de las pilas.

9. Ayerias

Problema Solución

Ninguna indicación o → Conectar el dispositivo con el enchufe de alimentación de red

Indicación débil → Compruebe el enchufe de la red

→ Intentar la recepción de la señal de radio
→ Ajustar el brillo de la pantalla con la tecla táctil SNOOZE o la rueda de ajuste LIGHT

Ninguna recepción de DCF → Mantenga pulsada la lecla UP durante tres segundos en el modo normal.

→ Intentar la recepción de noche

ELLYPSE - Despertador radiocontrolado con función de carga USB

→ Cambiar de ubicación (factores de interferencia)

→ Vuelva a la puesta en marcha el dispositivo de acuerdo a las instrucciones

→ Alustar la hora manuajmente

Ninguna función de carga → Conectar el dispositivo con el enchufe de alimentación de red

→ Comprobar la conexión del puerto USB

→ Intentar la recepción de la señal de radio

Ningún tono de alarma → Ajustar el volumen con la rueda de ajuste VOL

Si a pesar de haber seguido estos pasos, el dispositivo no función, diríjase al establecimiento donde adquirió el producto.

10. Eliminación

Este producto ha sido fabricado usando materiales y componentes que pueden ser reciclados y reusados.

Como consumidor, está obligado legalmente a depositar las pilas y baterías usadas de manera respetuosa con el medio ambiente en el comercio especializado o bien en los centros de recogida y reciclaje previstos para ello según el reglamento nacional o local.

Las denominaciones de los metales pesados que contienen son: Cd=cadmio, Hg=mercurio, Pb=plomo

-86--87-

E

ELLYPSE - Despertador radiocontrolado con función de carga USB

E

Este dispositivo está identificado conforme a la Directiva de la UE sobre residuos de aparatos eléctricos y electrónicos (WEEE).

No deseche este producto junto con la basura doméstica. El usuario está obligado a llevar el dispositivo usado a un punto de recogida de aparatos eléctricos y electrónicos acreditado para que sea eliminado de manera respetuosa con el medio ambiente.

11. Datos técnicos

Alimentación de tensión Fuente de alimentación (incluida):

Entrada 100-240V AC 50/60Hz 0.3A Max

Salida 5.0 V DC 1.0A, 5.0W

Eficiencia media en activo: ≥73,62%

Consumo eléctrico en vacío: ≤0,10 W

Pilas de seguridad 2 x 1,5 V AAA (no incluidas)

Utilica pilas alcalinas

Salida de carga Puerto USB (1A)
