BEDIENUNGSANLEITUNG Time Gun TFA

TFA_No_60.5005_Anl_ 23.12.2011 13:42 Uhr Seite 1

Bedienungsanleitung

Instruction manual

Mode d'emploi

TFA_No_60.5005_Anl_ 23.12.2011 13:42 Uhr Seite 2

TIME GUN - Funk-Projektionswecker

Vielen Dank, dass Sie sich für diese Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Geräts und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.
• Beachten Sie besonders die Sicherheitshinweise!
  • Bewahren Sie diese Anleitung gut auf!

2. Lieferumfang

• Funk-Projektionswecker
• Batterien 2 x LR 44
- Netzteil
• Bedienungsanleitung

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

• Tageslicht-Projektion
• Schwenkbarer Projektor
• Funkuhr mit Wochentag und Datum
- Weckalarm mit Snooze-Funktion
• Auto-Dimmfunktion

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.
• Dieses Gerät ist nicht für medizinische Zwecke oder zur öffentlichen Information geeignet und nur für den privaten Gebrauch bestimmt.

Vorsicht! Lebensgefahr durch Stromschlag!

• Schließen Sie das Basisgerät nur an eine vorschriftsmäßig installierte Steckdose mit einer Netzspannung von 230V an!
• Das Basisgerät und das Netzteil dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen. Nur für den Betrieb in trockenen Innenräumen geeignet.
• Benutzen Sie das Gerät nicht, wenn Gehäuse oder Netzteil beschädigt sind.
• Bewahren Sie das Gerät außerhalb der Reichweite von Personen (auch Kindern) auf, die mögliche Gefahren im Umgang mit elektrischen Geräten nicht richtig einschätzen können.
• Ziehen Sie sofort den Stecker aus der Steckdose, wenn eine Störung auftritt oder das Gerät für längere Zeit nicht benutzt wird.
• Verwenden Sie ausschließlich das mitgelieferte Netzteil.
• Verbinden Sie erst das Kabel mit dem Basisgerät und stecken Sie dann den Netzstecker in die Steckdose.
• Ziehen Sie den Netzstecker nicht am Kabel aus der Steckdose.
• Verlegen Sie das Netzkabel so, dass es nicht mit scharfkantigen oder heißen Gegenständen in Berührung kommt.

Vorsicht! Verletzungsgefahr:

• Bewahren Sie das Gerät und die Batterie außerhalb der Reichweite von Kindern auf.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!

TIME GUN - Funk-Projektionswecker

D

• Batterien können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden.
• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

Wichtige Hinweise zur Produktsicherheit!

• Stellen Sie keine Gegenstände auf das Gerät.
• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
  • Vor Feuchtigkeit schützen.

5. Bestandteile

A: Display (Projektion):

Uhrzeit

Funksignal

B: Tasten:

oben:

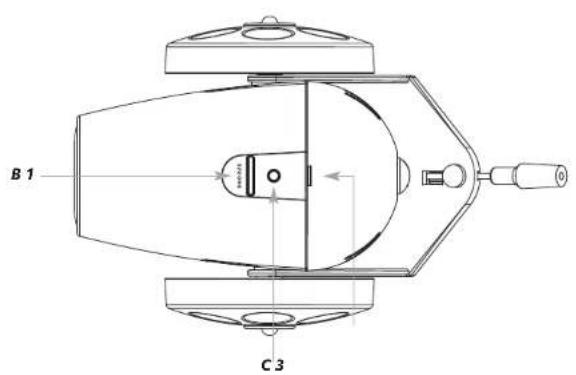

B 1: SNOOZE Schalter
B 2: Verriegelungsgriff zum Öffnen des Gehäuses
B 3: ALARM ON/OFF Taste

unten:

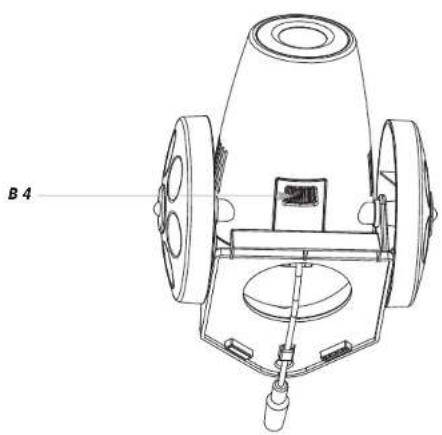

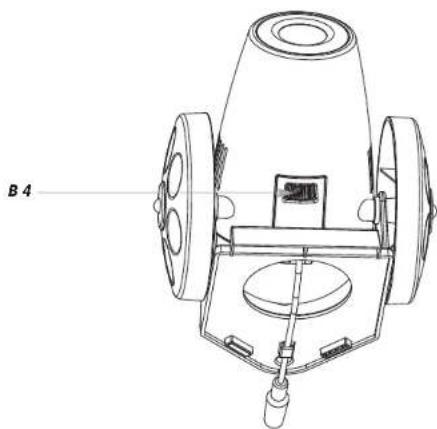

B 4: Einstellrad für die Beleuchtung

im Gehäuse:

B 5: RESET Taste
B 6: MODE Taste
B 7: SET / WAVE Taste
B 8: + Taste
B 9: - Taste
B 10: SENSOR ON/OFF Schiebeschalter

C: Gehäuse:

C 1: Batteriefach
C 2: Feststellrad
C 3: Dimmer-Sensor

6. Inbetriebnahme

• Ziehen Sie die Schutzfolie vom Display.
- Klappen Sie das Gehäuse hinten auf.
- Öffnen Sie das Batteriefach (siehe Markierung) und entfernen Sie den Batterieunterbrechungsstreifen.
- Setzen Sie den Batteriedeckel wieder ein und schieben Sie ihn nach unten. Der Deckel sitzt richtig im Gehäuse, wenn ein Klicken zu hören ist.
• Die Batterien fungieren im Falle eines Stromausfalls als Backup-Batterien.
- Das Gerät funktioniert auch ohne Batterien. Bei einem Stromausfall sind alle Eingaben gelöscht.
- Verbinden Sie erst das Kabel mit dem Basisgerät und stecken Sie dann den Netzstecker in die Steckdose.

Wichtig! Stellen Sie sicher, dass Ihre Netzspannung nicht mehr als 230 V beträgt! Andere Netzspannungen können zur Beschädigung des Instrumentes führen.

TIME GUN - Funk-Projektionswecker

D

• Das DCF-Empfangszeichen (Punkt) blinkt. Die Funkuhr versucht nun, das Funksignal zu empfangen. Wenn der Zeitcode nach 10 Minuten empfangen wurde, ertönt ein kurzer Signalton und die funkgesteuerte Zeit wird angezeigt. Das DCF-Empfangszeichen und OK bleiben ständig im LCD stehen.
• Sollte kein DCF-Signal empfangen worden sein, wird der Empfang alle 3 Stunden aktiviert.
• Die Uhrzeit aktualisiert sich jeden Tag zwischen 2 und 3 Uhr morgens (geringste Störeinflüsse). Ist kein Empfang des Funksignals für die Uhrzeit möglich, erfolgt der Versuch noch viermal jede Stunde.
• Sie können die Initialisierung auch manuell starten.
• Drücken Sie kurz die SET I WAVE Taste im Gehäuse. Ein kurzer Signalton ertönt. Das DCF-Empfangszeichen blinkt (Punkt) und die Funkuhr versucht nun das DCF Signal zu empfangen.
• Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungs-distanz, etc.), kann die Zeit auch manuell eingestellt werden.
• Drücken Sie die SET I WAVE Taste noch einmal kurz. Das DCF-Empfangszeichen (Punkt) bleibt im Display stehen. Der DCF-Empfang ist deaktiviert.
  • Die Uhr arbeitet dann wie eine normale Quarz-Uhr.

Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihr Funkwecker empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen.

Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren undloder durch Drehen das Funksignal besser zu empfangen.
• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.
• Sobald der Wecker das Funksignal empfangen hat, können Sie die Weckzeit einstellen (siehe Einstellung des Weckalarms).

7. Bedienung

• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 60 Sekunden keine Taste gedrückt wird.
• Halten Sie die + oder - Taste im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.

7.1 Manuelle Einstellung von Zeitzone, Spracheinstellung, Kalender und Uhrzeit

• Halten Sie die SET / WAVE Taste im Normalmodus gedrückt.
• Ein kurzer Signalton ertönt und 0 blinkt.
• Sie können mit der + oder - Taste die Zeitzone (+1/-1) einstellen.
  • Die Zeitzoneneinstellung wird benötigt, wenn das DCF Signal empfangen werden kann, die Zeitzone sich aber von der DCF-Zeit unterscheidet.
• Drücken Sie die SET I WAVE Taste und Sie können nun nacheinander die Spracheinstellung, das Jahr, das Datum (in Tagesschritten), M und D erscheinen auf dem Display, die Uhrzeit (in Minutenschritten) und das 12- und 24 Stunden-System (im 12-h-System erscheint auf dem Display AM oder PM) ansteuern und mit der + oder - Taste einstellen.
• Spracheinstellung: EN (Englisch), GE (Deutsch), IT (Italienisch) und FR (Französisch).
  • Bestätigen Sie mit der SET / WAVE Taste
• Möchten Sie den DCF-Empfang wieder aktivieren, drücken Sie kurz die SET I WAVE Taste.

TIME GUN - Funk-Projektionswecker

D

• Ein Signalton ertönt und das DCF-Empfangszeichen (Punkt) blink. Der DCF-Empfang ist aktiviert.
• Sobald das DCF-Signal erfolgreich empfangen wurde, wird die manuell eingestellt Zeit überschrieben.
• Mit der MODE Taste können Sie sich kurz die einzelnen Einstellungen (Weckzeit, Datum, Spracheinstellung und Uhrzeit) anschauen.

7.2 Einstellung des Weckalarms

• Drücken Sie die + oder - Taste.
  • Ein kurzer Signalton ertönt.
• AL und die eingestellte Weckzeit erscheinen auf dem Display.
• Sie können mit der + oder - Taste die Weckzeit (in Minutenschritten) einstellen.
• Drücken Sie die ALARM ON/OFF Taste.
  • Zz und die aktuelle Uhrzeit erscheint auf dem Display.
  • Die Alarm-Funktion ist aktiviert.
• Wenn der Wecker klingelt (4 verschiedene Alarmstufen), beenden Sie den Alarm mit einer ALARM ON/OFF Taste.
  • Die Alarm-Funktion ist deaktiviert und Zz verschwindet.
  • Die Snooze-Funktion lösen Sie mit dem SNOOZE Schalter an der Oberseite aus.
• Zz blinkt und der Alarmton wird für 5 Minuten unterbrochen.
• Um die Alarm-Funktion wieder zu aktiviert, drücken Sie die ALARM ON/OFF Taste.
• Zz erscheint und die zuletzt eingestellte Weckzeit ist aktiviert.

7.3 Beleuchtung und Höheneinstellung

• Mit dem Einstellrad auf der Unterseite des Gehäuses können Sie die Schärfe einstellen.
• Mit der SENSOR ON/OFF Taste können Sie die Auto-Dimmfunktion mit Lichtsensor aktivieren und deaktivieren. Bei aktivierter Dimm-Funktion wird die Projektion automatisch dunkler, wenn der Lichtsensor eine geringere Lichtintensität misst und umgekehrt. Bei deaktivierter Dimmfunktion bleibt die Projektion hell.
• Um die Höhe der Projektion zu justieren, lösen Sie zuerst mit dem rechten Rad die Justierung und stellen dann mit dem linken Rad die Höhe ein.
• Um die gewünschte Justierung festzuhalten, drehen Sie das rechte Rad wieder zu.

8. Pflege und Wartung

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
• Entfernen Sie die Batterien und ziehen Sie den Stecker aus der Steckdose, wenn Sie das Gerät längere Zeit nicht verwenden.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

9. Fehlerbeseitigung

Problem Fehlerbeseitigung

Keine Anzeige → Gerät mit Netzadapter anschließen

→ RESET Taste drücken

Kein DCF Empfang → Empfangsversuch in der Nacht abwarten

→ Standort wechseln
→ Uhrzeit manuell einstellen
→ Überprüfen, ob der Funk aktiviert ist

Unkorrekte Anzeige → Netzadapter überprüfen

→ RESET Taste drücken

Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

TIME GUN - Funk-Projektionswecker

10. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialen und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll!

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben.

Die Bezeichnungen für enthaltene Schwermetalle sind: Hg=Quecksilber

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

11. Technische Daten

Spannungsversorgung: Knopfzell-Batterien 2 x LR44

Netzadapter: 230 V\~50 Hz

Gehäusemaße: 130 x 150 x 190 mm

Gewicht: 580,9 g (mit Batterien und Netzteil)

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim.

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden.

EU-Konformitätserklärung

Wir erklären hiermit, dass diese Funkanlage die wesentlichen Anforderungen der RÄTTE Direktive 1999/IS/EG erfüllt. Eine Kopie der unterschriebenen und mit Datum versehenen Konformitätserklärung erhalten Sie auf Anfrage unter [e-mail] / www.tfa-dostmann.de

12/11

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim.

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim.

11. Technische gegevens

Spanningsvoorziening: Batterijen 2x LR44

Netadapter: 230 V-50 Hz

Afmetingen behuizing: 130 x 150 x 190 mm

Gewicht: 580,9 g (inclusief batterijen en adapter)

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim.

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim.
