60.4505 - Uhr TFA - Kostenlose Bedienungsanleitung

Produkttyp	Analog-Funkuhr
Modell	60.4505
Marke	TFA
Abmessungen (B x H x T)	300 mm x 300 mm x 50 mm
Gewicht	0,5 kg
Stromversorgung	1 x AA-Batterie (nicht im Lieferumfang)
Zifferblatt	Analog mit Zeigern
Funkuhr	Ja (DCF-77 Empfang)
Datum	Ja (automatisch)
Wecker	Ja
Temperaturanzeige	Ja (Innentemperatur)
Wandmontage	Ja (Aufhängeloch)
Farbe	Weiß / Schwarz / Silber (je nach Ausführung)
Material	Kunststoff
Anzeigegenauigkeit	±1 Minute pro Monat (Quarz) bzw. funkgesteuert
Betriebsanleitung	Liegt bei (PDF verfügbar)
Garantie	2 Jahre
Hersteller	TFA Dostmann GmbH & Co. KG
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen
Batteriewechsel	Bei schwacher Anzeige oder Stillstand
Reparatur	Nur durch autorisiertes Fachpersonal

Häufig gestellte Fragen - 60.4505 TFA

Wie stelle ich die Uhrzeit ein?

Die Uhr stellt sich nach dem Einlegen der Batterie automatisch über das DCF-Signal ein. Bei manueller Einstellung drücken Sie die SET-Taste, bis die Stunden blinken, und stellen mit +/- ein.

Welche Batterie benötigt die Uhr?

Die Uhr benötigt eine AA-Batterie (Mignon). Verwenden Sie eine hochwertige Alkali-Batterie.

Warum funktioniert der Funkempfang nicht?

Der Empfang kann durch dicke Wände oder elektrische Störungen beeinträchtigt sein. Stellen Sie die Uhr in der Nähe eines Fensters auf. Ein manueller Empfangsversuch ist möglich.

Wie stelle ich den Wecker?

Drücken Sie die ALARM-Taste, bis die Weckzeit blinkt. Stellen Sie mit +/- die gewünschte Zeit ein und bestätigen Sie mit SET.

Die Uhr zeigt die falsche Zeit an – was tun?

Überprüfen Sie die Batterie. Führen Sie einen manuellen Funkempfang durch: Halten Sie die REC-Taste gedrückt, bis die Empfangsanzeige erscheint.

Kann ich die Uhr auch ohne Funkbetrieb nutzen?

Ja, die Uhr arbeitet auch als Quarzuhr. Die Zeiten lassen sich manuell einstellen.

Wie wechsle ich die Batterie?

Öffnen Sie das Batteriefach auf der Rückseite, entnehmen Sie die alte Batterie und legen Sie eine neue AA-Batterie mit korrekter Polung ein.

Ist die Uhr wasserdicht?

Nein, die Uhr ist nicht wasserdicht. Vermeiden Sie Kontakt mit Wasser und Feuchtigkeit.

Warum geht die Uhr nach?

Wenn die Batterie schwach ist, kann die Uhr nachgehen. Ersetzen Sie die Batterie. Bei manuellen Uhren kann auch die Quarzgenauigkeit abweichen.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung liegt der Uhr bei und kann auch als PDF auf der TFA-Website heruntergeladen werden.

BEDIENUNGSANLEITUNG 60.4505 TFA

TPA No. 60.4505 Anleitung 11 20 21.11.2020 14:16 Uhr Seite 1

Bedienungsanleitung

Instruction manual

Mode d'emploi

TPA_No. 60.4505_Anleitung_11_20 21.11.2020 14:16 Uhr Seite 2

Fig. 1

Fig. 2

A1A2

C1

B6

B4

B5

A3B1B2B3

C2C3

B2B3

Funkuhr mit Temperatur

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kannen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haltung. Ehensp hatten wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.
• Beachten Sie besonders die Sicherheitshinweise!
  • Bewahren Sie diese Anleitung gut auf!

2. Lieferumfang

• Funkuhr • Bedienungsanleitung

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

• Funkuhr mit höchster Genauigkeit und manueller Einstellmöglichkeit
  • Zeitzone
  • Weckalarm mit Snooze-Funktion
  • Anzeige von Wochentag (8 Sprachen) und Datum
  • Anzeige der Innentemperatur

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

Vorsicht!

Verletzungsgefahr:

• Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern auf.
• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosionsgefahr!
• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.
• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
  • Vor Feuchtigkeit schützen.

Funkuhr mit Temperatur

5. Bestandteile und Tasten

LCD-Anzeige

A1: Funksignal-Symbol A2: Uhrzeit, Sekunden, Alarmsymbol
A3: Datum mit Wochentag, Innentemperatur

Tasten vorne

B1: MODE Taste B2: SNOOZE Taste

B3: ALARM Taste

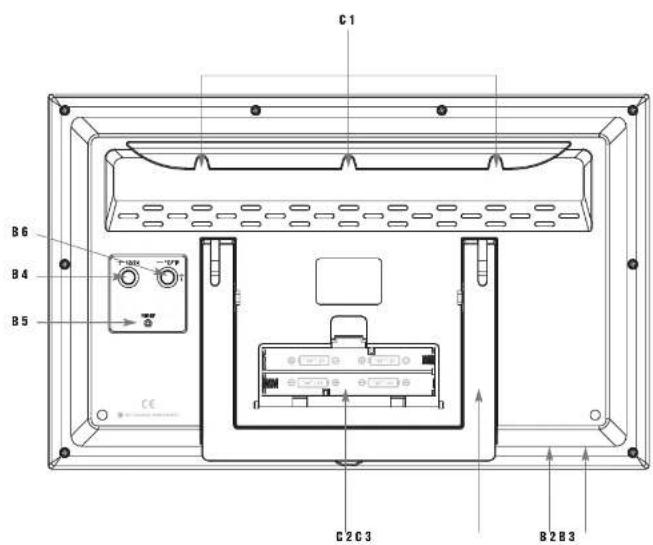

Tasten hinten

B4: +/12/24 Taste B5: RESET Knopf

B6: -/°C/°F Taste

Gehäuse

C1: Wandaufhängungen C2: Batterlefach

C3: Sländer (ausklappbar)

6. Inbetriebnahme

• Ziehen Sie die Schutzfolie vom Display.
• Öffnen Sie das Batteriefach und legen Sie vier neue Batterien 1,5 V AA ein.
• Achten Sie auf die richtige Polarität beim Einlegen der Batterien
• Schließen Sie das Batteriefach wieder.
• Ein kurzer Signalton ertönt und es werden alle LCD Segmente kurz angezeigt.
• Die Uhr versucht nun, das Funksignal zu empfangen und das DCF-Empfangszeichen blinkt. Wenn der Zeitcode nach 3-5 Minuten empfangen wurde, wird die funkgesteuerte Zeit, das Datum, die Temperatur und das DCF-Empfangszeichen ständig im Display angezeigt.

- Ist kein Funkempfang möglich, können Sie die Initialisierung auch manuell starten.

- Halten Sie die -/°C/°F Taste für drei Sekunden gedrückt.

• Das DCF-Empfangszeichen blinkt.

- Unterbrechen Sie den Empfangsversuch, indem Sie die -/°C/°F Taste noch einmal für drei Sekunden gedrückt halten. Das DCF-Emplangszeichen verschwindet.

- Der DCF-Signalempfang findet täglich um 3:00 Uhr morgens statt. Ist auch der Empfang um 3:00 Uhr nicht erfolgreich, so finden bis 6:00 Uhr früh weitere Empfangsversuche statt.

- Es gibt drei verschiedene Empfangssymbole:

blinkt - Empfang aktiv
- Dlink - Emprang aktiv
bleibt stehen - Empfang erfolgreich

kein Symbol – kein Empfang / Uhrzeit manuell einstellen

- Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell eingestellt werden. Das DCF-Empfangszeichen verschwindet und die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe „Manuelle Einstellung von Uhrzeit und Kalender").

Funkuhr mit Temperatur

7. Empfang der Funkzeit

Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr. die von der Physikalisch Technischen Bundesanslalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Maßlingen in der Nähe von Frankfurt am Main durch ein DGF-77 (77,5 kHz) Frequenzsignal übertragen mit einer Reichwerte von ca. 1.500 km. Ihre Finkuhr empfängt das Signal, wandelt es um und zeigt immer die exaktete Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Während der Sommerzeit erscheint „DST“ im Display. Der Empfang hängt hauptsächlich vpn der geographischen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen.

Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.
• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.

8. Bedienung

• Halten Sie die + / 12 / 24 oder -/ ^oC / ^oF Taste im jeweiligen Einstellmodus gedrückt, gelangen Sie in den Schnellauf.
• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 15 Sekunden keine Taste gedrückt wird.

9. Manuelle Einstellung von Uhrzelt und Kalender

• Halten Sie die MODE Taste für drei Sekunden gedrückt
  • Die Stundenanzeide blinkt im Displa
• Stellen Sie mit der + / 12 / 24 oder -/ ^oC / ^oF Taste die Stunden ein.
• Drücken Sie die MODE Taste noch einmal und Sie können nun nacheinander die Minuten, die Sekunden, das Jahr, die Datumsanzeige (Tag/Monat (D/M, europäisches Datum) oder Monat/Tag (M/D, amerikanisches Datum), den Monat, den Tag, die Sprache für den Wochentag und die Zeitzone (Voreinstellung: 0) ansteuern und mit der +/12/24 oder -/°C/°F Taste einstellen.
• Bestätigen Sie die Eingabe mit der MODE Taste.
• Spracheinstellung für den Wochentag: Englisch (ENG), Deutsch (GER), Französisch (FRA), Spanisch (ESP), Italienisch (ITA), Niederländisch (NET), Dänisch (DAN) und Russisch (RU).
• Die Zeitzoneneinstellung (+12/-12) wird benötigt, wenn das DCF Signal empfangen werden kann, die Zeitzone sich aber von der DCF Zeit unterscheidet (z.B. +1=eine Stunde später).
• Mit der + / 12 / 24 Taste können Sie im Normalmodus zwischen dem 24- oder 12-Stunden Anzeigeformat (AM oder PM erschein im Display) auswählen.
• Bel erfolgreichem Empfang des DCF-Signals wird die manuell eingestellte Zeit überschrieben.

10. Einstellung des Weckalarms

• Drücken Sie die MODE Taste im Normalmodus.
• AL und 7:00 (Voreinstellung) oder die zuletzt eingestellte Weckzeit wird auf dem Display angezeigt.
• Halten Sie die MODE Taste gedrückt
  • Die Stundenanzeige blinkt.
• Stellen Sie mit der + / 12 / 24 oder - / °C / °F die Stunden ein.
• Bestätigen Sie die Eingabe mit der MODE Taste und stellen Sie die Minuten ein.

Funkuhr mit Temperatur

• Bestätigen Sie die Eingabe mit der MODE Taste.
• Drücken Sie die MODE Taste noch einmal, um zur aktuellen Uhrzeit zurückzukehren.
• Zum Aktivieren des Alarmsignals drücken Sie die ALARM Taste.
  • Das Alarmsymbol erscheint auf dem Display.
• Wenn die eingestellte Weckzeit erreicht ist, beginnt der Wecker zu klingeln.
  • Das Alarmsymbol blinkt.
• Drücken Sie auf eine beliebige Taste und der Alarm wird beendet.
• Wird der Alarm nicht unterbrochen, schaltet sich der ansteigende Alarmton automatisch nach ein paar Minuten aus und aktiviert sich erneut zur gleichen Weckzelt wieder.
• Wenn der Wecker klingelt, drücken Sie die SMOOZE Taste, um die Snooze-Funktion zu aktivieren.
• Ist die Snooze-Funktion aktiviert, blinkt Zz auf dem Display
  • Der Alarm wird für die Dauer von 5 Minuten unterbrochen.
  • Die Snooze-Funktion kann bis zu sieben Mal aktiviert werden.
• Drücken Sie die ALARM Taste, um die Alarm- und Snopze-Funktion auszuschalten.
• Das Alarmsymbol und das Snoozesymbol verschwinden.

11. Temperaturanzeige

• Drücken Sie die -/°C/°F Taste auf der Rückseite im Normalmodus und Sie können zwischen Celsius (°C) oder Fahrenheit (°F) als Temperaturanzeige auswählen.

12. Pflege und Wartung

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.
  • Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

12.1 Batteriewechsel

• Sobald die Anzeige schwächer wird, wechseln Sie bitte die Batterien.
• Offnen Sie das Batteriefach und legen Sie vier neue Batterlen 1,5 V AA ein.
• Achten Sie auf die richtige Polarität beim Einlegen der Batterien.
• Schließen Sie das Batterielach wieder.

13. Fehlerbeseitigung

Problem Lösung

Keine Anzeige auf dem Gerät → Batterien patrichtig einlegen→ Battersian wechseln
Kain DCF Empfang	→ -/°C/°E Taste für drei Sekunden gadrückt halten und Initialisierung starten→ Anderen Aufstellort für das Gerät wählen→ Uhrzeit manuell einstellen→ Eposungsversuch in der Nacht abwarten→ Beseitigen der Störquellen→ Neuinbetriebnahme von dem Gerät gemäß Anleitung

Funkuhr mit Temperatur
D

Unkorrekte Anzeige

→ Drücken Sie den RESET Knap! mit einem spitzen Gegenstand→ Batterien wechseln

Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gakauft haben.

14. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycall und wiederverwendet werden können.

Batterien und Akkus dürfen keinestfalls in den Hausmüll!Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationalen oder lokalen Bestimmungen aazugeben.Die Bezeichnungen für enthaltene Schwermetalle sind: Cdcadmlum, Hg=Qucksilüber, Pb=BleiDieses Gerät ist entsprechend der EU-Richlinie über die Entsorgung von Elektro- und Elektronik-Aitgeräten (WLEE) gekennzeichnet.Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten aazugeben.

1. Technische Daten

Spannungsversorgung: Batterien 4 x 1,5 V AA (nicht inklusive)
	Verwenden Sie Alkaline Batterien
Temperaturmessbereich: 0°C ...+50°C / +32 °F...+122 °F
Anzeige LL, L, /HH, H: Temperatur außerhalb des Messbereichs
Gehäusemaße: 368 x 29 (86) x 230 mm
Gewicht:	883 g (nur das Gerät)

Diese Anleitung oder Ausstige darum dritten nur mit Zusitzernung von TFA Dicemann vermittlicht werden. Die technischen Daten entsprachen dem Stand bei Drucklegung und können ohne vorherige Denschuldigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Ergebnis der Aktiva-Kummer in das Sachfeld.

EU Konformulserklärung

Hemt erklatt TX-Dustmann, dass der Tunkanlagen 60-4505 der Richtlinne 231-455/CU entspricht. Der vollständige Test der EU-Korformblasse hürung ist unter der folgenden Interleistresse verfügbare www.lta-dustmann.de-service-Industraktie
