MM600 - Multimètre Klein Tools - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre numérique à échelle automatique
Marque	Klein Tools
Modèle	MM600
Dimensions	178,3 x 89,9 x 53,3 mm
Poids	414 g
Alimentation	2 piles AAA (1,5 V)
Affichage	ACL numérique 4000 lectures, rétroéclairage
Fonctions principales	Tension CA/CC, courant CA/CC, résistance, capacité, fréquence, cycle de service, température (type K), test de diode, continuité sonore
Plages de mesure	Tension: 400 mV à 1000 V (CA/CC); Courant: 400 µA à 10 A (CA/CC); Résistance: 400 Ω à 40 MΩ; Capacité: 40 nF à 1000 µF; Fréquence: 9,999 Hz à 500 kHz; Température: -18°C à 538°C
Précision de base	±(1,0% + 3 chiffres) pour tension CC
Sécurité	CAT IV 600 V, CAT III 1000 V, double isolation, indice IP42
Normes	UL 61010-1, CSA C22.2, IEC EN 61010, IEC EN 61326-1
Protection contre les surcharges	Fusibles 500 mA/1000 V (µA/mA) et 10 A/1000 V (10A)
Fonctions spéciales	Maintien des données (HOLD), échelle manuelle (RANGE), mode relatif (REL), enregistrement MIN/MAX, arrêt automatique (30 min)
Entretien et nettoyage	Nettoyer avec un chiffon non pelucheux, sans solvant; remplacer les piles et fusibles via le compartiment arrière
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur; fusibles de rechange disponibles (N° 69035 et 69034)
Température de fonctionnement	-10°C à 50°C
Altitude de fonctionnement	2000 m
Garantie	Consulter le site www.kleintools.com/warranty

FOIRE AUX QUESTIONS - MM600 Klein Tools

Comment mesurer une tension CA ou CC avec le MM600 ?

Insérez le fil rouge dans la prise VΩ et le fil noir dans la prise COM. Tournez le commutateur sur V. Par défaut, l'appareil mesure la tension CA. Appuyez sur SEL pour basculer entre CA et CC. Appliquez les pointes de test sur le circuit. L'affichage indique la valeur.

Comment changer les piles du multimètre ?

Lorsque le symbole de pile faible apparaît, éteignez l'appareil et débranchez les fils de test. Retirez la vis de la porte du compartiment à piles. Remplacez les deux piles AAA en respectant la polarité. Refermez la porte et serrez la vis.

Que signifie l'affichage 'OL' ?

OL signifie 'Over Load' (surcharge). Cela indique que la mesure dépasse la plage sélectionnée ou que le circuit est ouvert (en mode résistance/diode). En mode tension, cela peut signifier une tension trop élevée pour la plage.

Comment utiliser la fonction HOLD (maintien des données) ?

Appuyez sur le bouton HOLD pour figer la valeur affichée. Appuyez à nouveau pour revenir au mode normal. Pour activer le rétroéclairage, maintenez HOLD enfoncé pendant plus d'une seconde.

Comment tester la continuité d'un circuit ?

Placez le commutateur sur le réglage Continuité/Résistance/Diode. Par défaut, le mode continuité est actif (icône •))). Insérez les fils dans VΩ et COM. Connectez les pointes au circuit. Si la résistance est inférieure à 50 Ω, un signal sonore retentit.

Comment mesurer la température avec le thermocouple ?

Insérez le thermocouple de type K avec adaptateur dans les prises VΩ (rouge) et COM (noir). Tournez le commutateur sur °F/°C. Par défaut, l'échelle est en Fahrenheit. Appuyez sur SEL pour passer en Celsius. Touchez l'objet avec la sonde et attendez la stabilisation.

Comment désactiver l'arrêt automatique ?

Pour désactiver l'arrêt automatique (Apo), maintenez le bouton SEL enfoncé tout en allumant l'appareil. Le symbole Ⓧ disparaît de l'écran, indiquant que la fonction est désactivée.

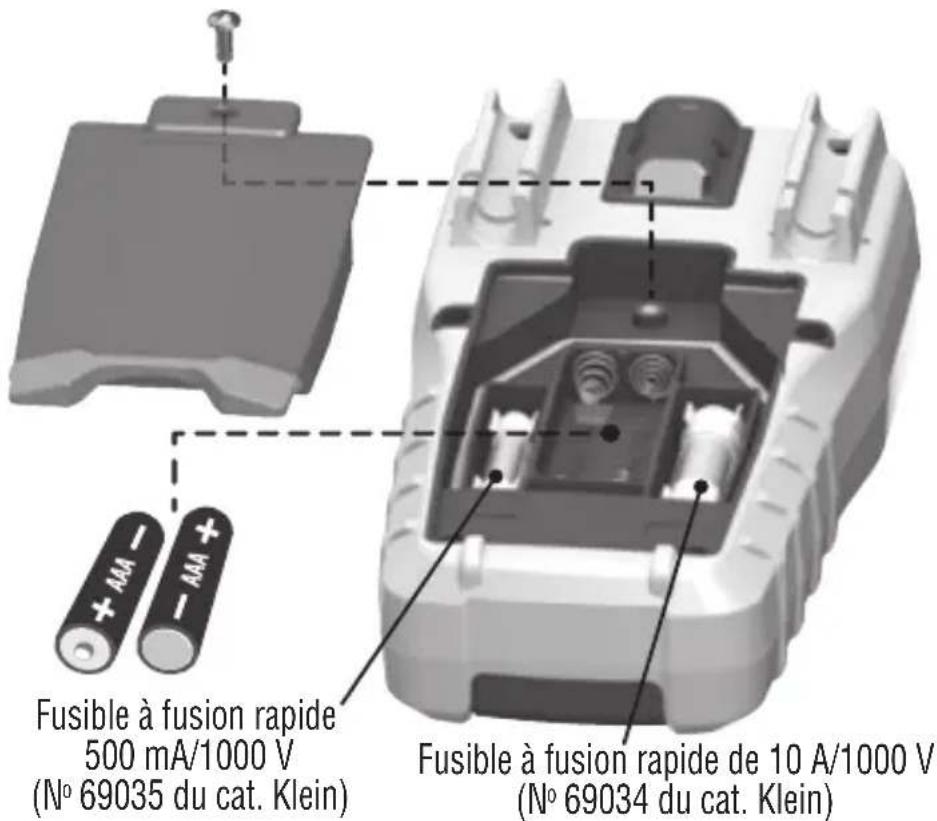

Quels fusibles de remplacement utiliser ?

Utilisez un fusible à fusion rapide 500 mA/1000 V (réf. Klein 69035) pour la prise µA/mA, et un fusible 10 A/1000 V (réf. Klein 69034) pour la prise 10A. Remplacez-les via le compartiment à piles/fusibles.

Comment nettoyer le multimètre ?

Éteignez l'appareil et essuyez-le avec un chiffon non pelucheux propre. N'utilisez pas de nettoyant abrasif ou de solvant. Évitez l'humidité excessive.

Quelle est la catégorie de sécurité du MM600 ?

Le MM600 est certifié CAT IV 600 V et CAT III 1000 V, avec double isolation. Il est conçu pour une utilisation sur des installations basse tension jusqu'à 1000 V en CAT III et 600 V en CAT IV.

MODE D'EMPLOI MM600 Klein Tools

www.kleintools.com/warranty

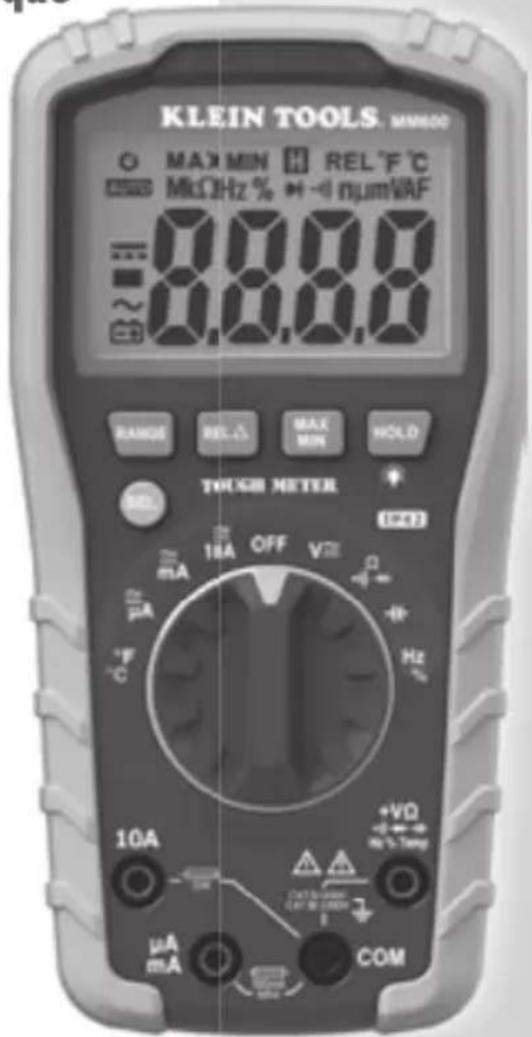

DISPOSAL / RECYCLE

www.kleintools.com/warranty

Multimètre numérique à échelle automatique

• MAINTIEN DES DONNÉES ET CONSERVATION DE L'ÉCHELLE
• INDICATEUR SÔNORE DE CONTINUITÉ
• MIN/MAX/RELATIF
• TEMPÉRATURE
- TEST DE DIODE
• CAPACITÉ ET FRÉQUENCE

1000 V \~

10A\~

40 MΩ

V A Ω mV mA μA - - - °C AUTO RANGE HOLD + - Hz MAX/MIN LED Apo 4000 LCO

KLEIN TOOLS, MM600 MAX MIN REL °C MkΩHz % -1 numVAF 8000 RANGE REL MAX MIN HOLD TOUSB METER 18A OFF V mA μA °C 10A +VΩ -1 mm -100 Hz μA mA COM

TOUGH METER

CE

KLEIN TOOLS®

Le MM600 de Klein Tools est un multimètre numérique à échelle automatique mesurant la tension c.a./c.c., le courant c.a./c.c. et la résistance. Il peut aussi mesurer la température, la capacité, la fréquence, le cycle de service, tester les diodes et la continuité.

• Altitude de fonctionnement : 2000 m (6562 pi)
• Humidité relative : < 90% (sans condensation)
• Température de fonctionnement : -10 °C à 50 °C (14 °F à 122 °F)
• Température d'entreposage : -30 °C à 60 °C (-4 °F à 140 °F)
• Précision : Valeurs définies entre 18 °C et 28 °C (65 °F et 83 °F)
• Coeffi cient de température : 0,1 x (précision indiquée) par °C au-dessus de 28 °C ou en dessous de 18 °C ; des corrections sont nécessaires lorsque la température ambiante de travail n'est pas dans la plage de Température de précision
• Dimensions : 178,3 x 89,9 x 53,3 mm (7,02 x 3,54 x 2,10 po)
• Poids : 414 g (14,6 oz)
• Étalonnage : Précis pendant un an
• Normes : Conforme aux normes : UL 61010-1, UL 61010-2-030, UL 61010-2-033.

Certifié conforme aux normes :

CSA C22.2 STD NO. 61010-1, 61010-2-030, 61010-2-033.

IEC EN 61010-1, 61010-2-030, 61010-2-033, 61326-1.

• Niveau de pollution : 2
• Précision : ± (% de la lecture + nombre de chiffres les moins significatifs)
• Protection contre les chutes : 2 m (6,6 pi)
• Protection contre les infi Itrations : IP42 (à l'exception des fiches des fils de test, consulter les AVERTISSEMENTS)

• Cote de sécurité : CAT IV 600 V, CAT III 1000 V, classe 2 double isolation

CAT III : La catégorie de mesure III est applicable aux circuits de test et de mesure connectés aux parties de l'installation du RESEAU basse tension du bâtiment.

CAT IV : La catégorie de mesure IV est applicable aux circuits de test et de mesure connectés à la source de l'installation du RESEAU basse tension du bâtiment.

- Environnement électromagnétique : IEC EN 61326-1. Cet équipement répond aux exigences pour une utilisation dans des environnements électromagnétiques ordinaires et contrôlés comme les zones résidentielles, les locaux commerciaux et les sites industriels légers.

Les caractéristiques techniques peuvent faire l'objet de modifications.

SPÉCIFICATIONS ÉLECTRIQUES

TENSION (ÉCHELLE AUTOMATIQUE)

Fonction Plage Résolution			Précision (50–60 Hz)
Tension c.a.(V c.a.)	4,000 V 1 mV ±(1,0 % + 5 chiffres)
	40,00 V 10 mV ±(1,2 % + 5 chiffres)
	400,0 V 100 mV		±(1,5 % + 5 chiffres)
	1000 V 1 V
Tension c.c.(V c.c.)	400,0 mV 0 1 mV ±(1,0 % + 8 chiffres)
	4,000 V 1 mV		±(1,0 % + 3 chiffres)40
	400,0 V 100 mV
	1000 V 1 V ±(1,2 % + 3 chiffres)

Impédance en entrée : 10 MΩ

Plage de fréquences : 50 Hz à 400 Hz

Courant d'entrée maximal : 1000 V c.a. RMS ou 1000 V c.c.

COURANT (ÉCHELLE AUTOMATIQUE)

Courant c.a. (μA et mA)	400,0 μA 0,1 μA	±(1,5 % + 3 chiffres)
	4000 μA 1 μA
	40,00 mA 10 μA
	400,0 mA 100 μA
	10,00 A 0,01 A ±(2,0 % + 5 chiffres)
Courant c.c. (μA et mA)	400,0 μA 0,1 μA	±(1,0 % + 3 chiffres)
	4000 μA 1 μA
	40,00 mA 10 μA
	400,0 mA 100 μA
	10,00 A 0,01 A ±(1,5 % + 3 chiffres)

Protection contre la surcharge : Fusibles 500 mA/1000 V et 10 A/1000 V

Plage de fréquences : 50 Hz à 400 Hz

Courant d'entrée maximal : Réglage μA/mA : 400 mA c.a. RMS/c.c.

Réglage 10A : 10 A c.a. RMS/c.c.

RÉSISTANCE (ÉCHELLE AUTOMATIQUE)

Fonction Résolution		Précision
400,0 Ω 0,1 Ω		±(1,5 % + 5 chiffres)
4,000 kΩ	1 Ω
40,00 kΩ	10 Ω
400,0 kΩ	100 Ω
4,000 MΩ	1 kΩ	±(2,0 % + 10 chiffres)
40,00 MΩ	10 kΩ

Courant d'entrée maximal : 600 V c.c. ou 600 V c.a. RMS

SPÉCIFICATIONS ÉLECTRIQUES

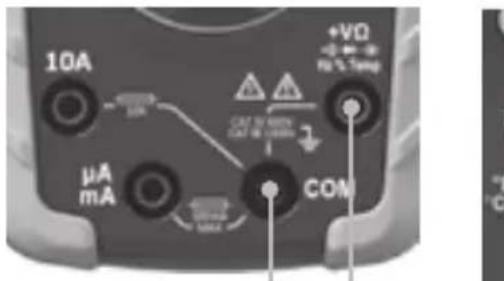

CAPACITÉ (ÉCHELLE AUTOMATIQUE)

Plage Résolution Précision
40,00 nF 10	pF ±(5,0 % + 35 chiffres)
400,0 nF 0,1	nF	±(3,0 % + 5 chiffres)
4,000 μF 1 nF
40,00 μF 10	nF
400,0 μF 100	nF
1000 μF 1 μF	±(5,0 % + 5 chiffres)

Courant d'entrée maximal : 600 V c.c. ou 600 V c.a. RMS

FRÉQUENCE (ÉCHELLE AUTOMATIQUE)

9,999 Hz 0,001 Hz	±(1,0 % + 5 chiffres)
99,99 Hz 0,01 Hz
999,9 Hz 0,1 Hz
9,999 kHz 1 Hz
99,99 kHz 10 Hz
500,0 kHz 100 Hz

Sensibilité : > 8 V RMS (valeur efficace)
Courant d'entrée maximal : 600 V c.c. ou 600 V c.a. RMS

CYCLE DE SERVICE

1 % à 99,9 %

0,1 % ±(1,2

% + 2 chiffres)

Durée de l'impulsion : 0,1 à 100 ms
Plage de fréquences : 5 Hz à 10 kHz
Sensibilité : > 8 V RMS (valeur efficace)
Courant d'entrée maximal : 600 V c.c. ou 600 V c.a. RMS

TEMPÉRATURE

0 °F à 1000 °F	0,1 °F / 1 °F ± (2,0 % + 9 °F)
-18 °C à 538 °C	0,1 °C / 1 °C ± (2,0 % + 5 °C)

SPÉCIFICATIONS ÉLECTRIQUES

AUTRES APPLICATIONS DE MESURE

Courant d'entrée maximal : 600 V c.c. ou 600 V c.a. RMS

• Test de diode : 1,5 mA, tension à circuit ouvert 3,0 V c.c.
• Vérification de continuité : Signal sonore lors de résistance < 50 Ω, courant de test de 0,35 mA

- Arrêt automatique : Après environ 30 minutes d'inactivité

- Fréquence d'échantillonnage : 3 échantillons par seconde

- Surcharge : « OL » indiqué sur l'affichage, 1000 V RMS (valeur efficace) dans les réglages de mesure de tension, 600 V RMS (valeur efficace) dans tous les autres réglages

- Polarité : « - » sur l'affichage indique une polarité négative

- Affi chage : ACL numérique à 3 ^3/4 chiffres, 4000 lectures

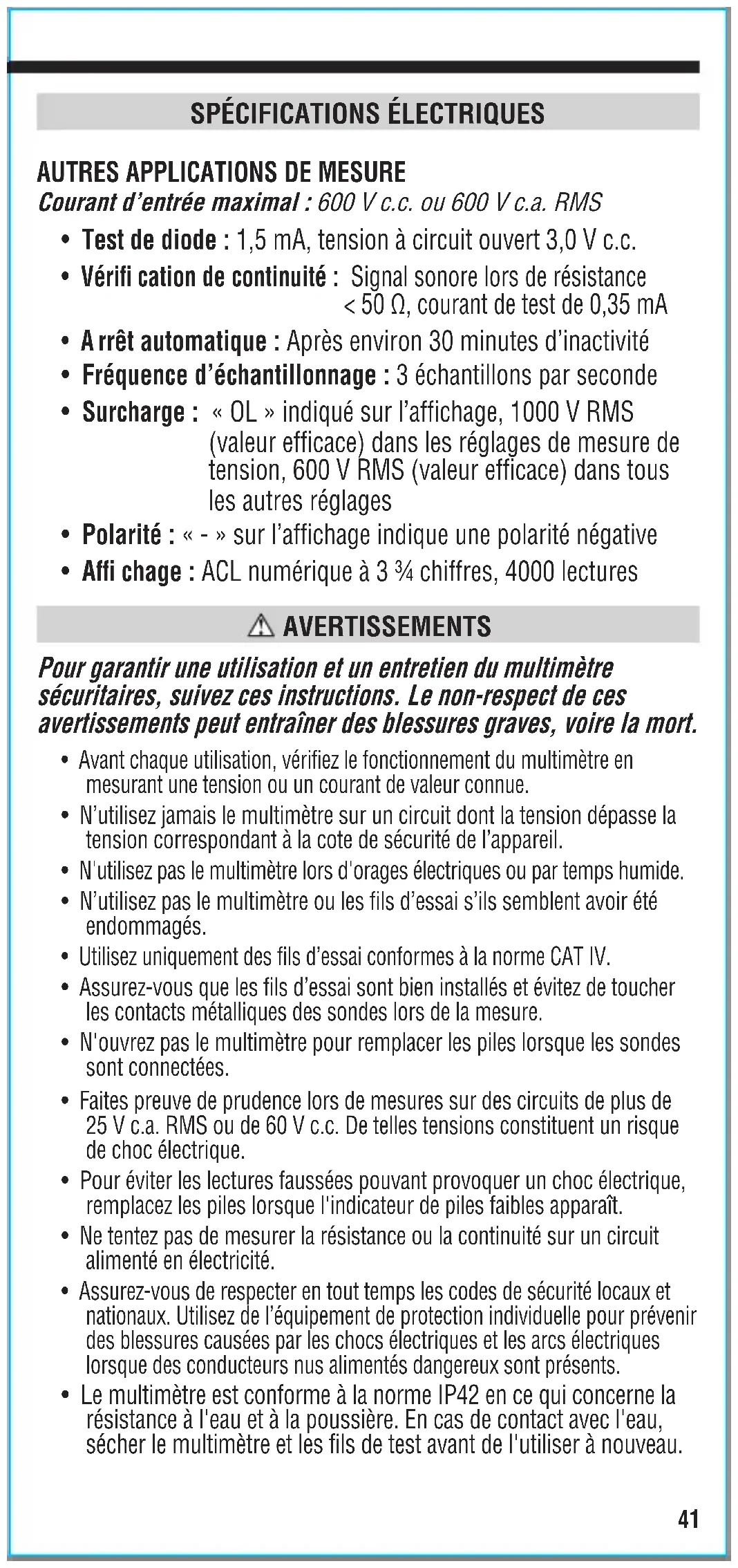

AVERTISSEMENTS

Pour garantir une utilisation et un entretien du multimètre sécuritaires, suivez ces instructions. Le non-respect de ces avertissements peut entraîner des blessures graves, voire la mort.

• Avant chaque utilisation, vérifiez le fonctionnement du multimètre en mesurant une tension ou un courant de valeur connue.
• N'utilisez jamais le multimètre sur un circuit dont la tension dépasse la tension correspondant à la cote de sécurité de l'appareil.
• N'utilisez pas le multimètre lors d'orages électriques ou par temps humide.
• N'utilisez pas le multimètre ou les fils d'essai s'ils semblent avoir été endommagés.
• Utilisez uniquement des fils d'essai conformes à la norme CAT IV.
• Assurez-vous que les fils d'essai sont bien installés et évitez de toucher les contacts métalliques des sondes lors de la mesure.
• N'ouvrez pas le multimètre pour remplacer les piles lorsque les sondes sont connectées.
• Faites preuve de prudence lors de mesures sur des circuits de plus de 25 V c.a. RMS ou de 60 V c.c. De telles tensions constituent un risque de choc électrique.
• Pour éviter les lectures faussées pouvant provoquer un choc électrique, remplacez les piles lorsque l'indicateur de piles faibles apparaît.
• Ne tentez pas de mesurer la résistance ou la continuité sur un circuit alimenté en électricité.
• Assurez-vous de respecter en tout temps les codes de sécurité locaux et nationaux. Utilisez de l'équipement de protection individuelle pour prévenir des blessures causées par les chocs électriques et les arcs électriques lorsque des conducteurs nus alimentés dangereux sont présents.
• Le multimètre est conforme à la norme IP42 en ce qui concerne la résistance à l'eau et à la poussière. En cas de contact avec l'eau, sécher le multimètre et les fils de test avant de l'utiliser à nouveau.

SYMBOLES SUR LE MULTIMÈTRE

Tension ou courant c.a./c.c. Résistance (en ohms)

Indicateur sonore de continuité Diode

Capacité

Cycle de service

Fréquence

Double isolation, Classe II

Température (Fahrenheit/Celsius) Mise à la masse

Fusible (calibre indiqué sous le symbole)

Avertissement ou mise en garde

Pour garantir une utilisation et un entretien sécuritaires du multimètre, suivre les avertissements et instructions présents dans ce manuel.

Risque de choc électrique

Une utilisation inappropriée de ce multimètre peut provoquer un risque de choc électrique. Suivre les avertissements et instructions présents dans ce manuel.

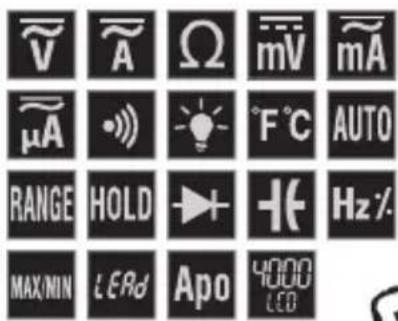

SYMBOLES À L'AFFICHAGE ACL

Maintien des données

Indicateur sonore de continuité

Diode

Échelle automatique

C.A. (courant alternatif) C.C. (courant-continu)

Pile faible Arrêt automatique

MAX

Valeur maximale

°F

Degrés Fahrenheit

M

Méga (valeur x 10⁶)

m

milli (valeur x 10 ^-3 )

n

nano (valeur x 10 ^-9 )

A

Ampères

Ohms

%

Cycle de service

MIN

Valeur minimale

°C

Degrés Celsius

k

kilo (valeur x 10³)

μ

micro (valeur x 10 ^-6 )

V

Volts

F

Farads

Hz

Hertz (fréquence)

REL

Mode relatif

CARACTÉRISTIQUES DÉTAILLÉES

KLEIN TOOLS. MM600 MAX MIN H REL °F °C MkΩHz % nμmVAF 8.00.0 ~8.00.0 TOUGH METER RANGE REL MAX HOLD 10A OFF V μA °C 2 10A +VΩ Hz °S Temp 5 3 4 6 μA MA COM

REMARQUE : Ce multimètre ne contient aucune pièce réparable par l'utilisateur.

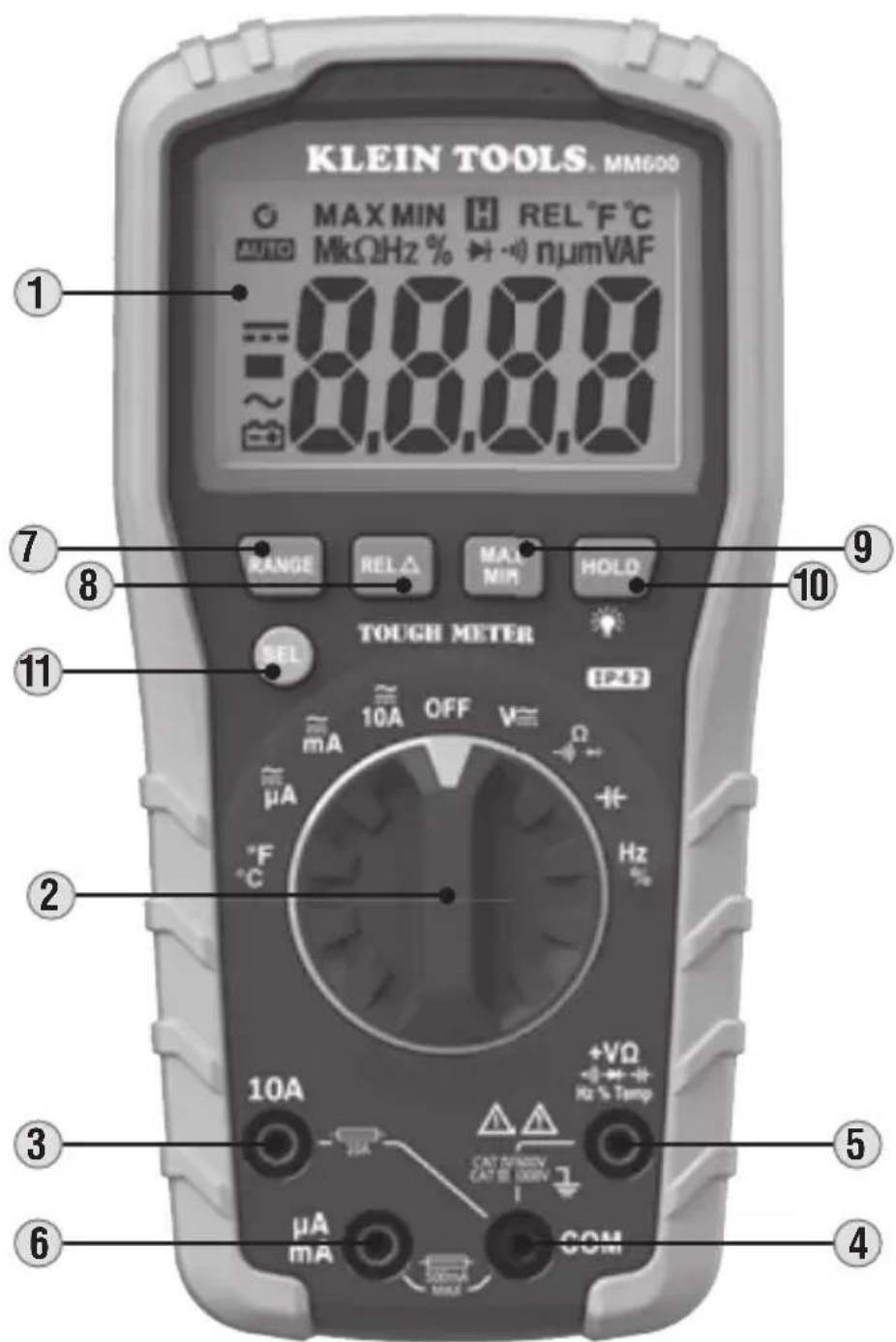

1. Affichage ACL à 4000 lectures
2. Commutateur de sélection de fonctions
3. Prise 10A
4. Prise COM
5. Prise VΩ

6. Prise mA/μA

7. Bouton RANGE (Échelle)

8. Bouton REL (Relatif)
9. Bouton MAX/MIN
10. Bouton HOLD (Maintien des données)
11. Bouton SEL (Sélection)

BOUTONS DE FONCTION

MARCHE/ARRÊT

Pour allumer le multimètre, tournez le commutateur de sélection de fonctions ② du réglage OFF (Arrêt) à tout autre réglage de mesure. Pour éteindre le multimètre, tournez le commutateur de sélection de fonctions ② vers le réglage OFF (Arrêt). Par défaut, l'appareil s'éteint automatiquement après 30 minutes d'inactivité. Réactivez le multimètre en appuyant sur l'un des boutons. Pour désactiver la fonction d'arrêt automatique, allumez le multimètre tout en gardant le bouton SEL (Sélection) ⑪ enfoncé. Lorsque la fonction d'arrêt automatique est désactivée, le symbole Ⓧ ne sera pas visible sur l'affichage.

Lorsque vous tournez le commutateur de sélection de fonctions pour choisir un réglage de mesure, « LEAD » (fils d'essai) clignote à l'écran pour vous rappeler de vérifier que les fils d'essai sont insérés dans les prises appropriées.

BOUTON SEL (SÉLECTION) (POUR LES FONCTIONS SECONDAIRES)

Le bouton SEL (Sélection) 11 active les fonctions secondaires pour chaque réglage accessible à l'aide du commutateur de sélection de fonctions 2. Pour la mesure de courants et de tensions, il bascule entre c.a. et c.c. Pour les autres fonctions, il bascule entre °F et °C, entre HZ et % du Cycle de service et entre Continuité, Résistance et Test de diode. La fonction par défaut pour chaque application est imprimée en blanc sur le multimètre; les fonctions secondaires sont imprimées en orange.

Appuyez sur le bouton HOLD (Maintien de données) 10 pour que l'entrée demeure affiché. Appuyez de nouveau sur ce bouton pour effacer l'affichage afin de recommencer à effectuer des mesures en temps réel.

Maintenez le bouton HOLD (Maintien de données) 10 enfoncé pendant plus d'une seconde pour activer ou désactiver le rétroéclairage. Le rétroéclairage s'éteindra automatiquement après trois minutes d'inactivité pour économiser les piles.

BOUTON RANGE (ÉCHELLE)

Par défaut, le multimètre est en mode de mesure à échelle automatique AUTO. Ce mode détermine automatiquement l'échelle la plus appropriée pour les mesures effectuées. Pour forcer le multimètre à effectuer des mesures en utilisant une autre échelle, utilisez le bouton RANGE (Échelle) 7.

BOUTONS DE FONCTION

1. Appuyez sur le bouton RANGE (Échelle) ⑦ pour sélectionner manuellement l'échelle (AUTO est désactivé sur l'affichage ACL). Appuyez sur le bouton RANGE (Échelle) ⑦ à plusieurs reprises pour parcourir les échelles disponibles et arrêtez lorsque vous avez atteint la plage souhaitée.
2. Pour retourner en mode échelle automatique, appuyez sur le bouton RANGE (Échelle) ⑦ pendant plus d'une seconde (AUTO est réactivé).

BOUTON REL (RELATIF)

Les mesures relatives sont disponibles pour la tension, le courant, la résistance, la température et la capacité.

1. Effectuez une première mesure.
2. Alors que les fils d'essai sont connectés, appuyez sur REL (Relatif) ⑧ pour régler la valeur de référence.
3. Effectuez une deuxième mesure. La valeur affichée est la différence entre la première et la deuxième mesure.

BOUTON MAX/MIN

Lorsque le bouton MAX/MIN ⑨ est enfoncé, le multimètre mémorise les valeurs maximale et minimale mesurées, tout en continuant à faire des lectures.

1. Pendant la mesure, appuyez sur le bouton MAX/MIN ⑨ et le multimètre affichera la valeur maximale. Si une nouvelle valeur maximale est mesurée, l'affichage est actualisé et affiche la nouvelle valeur. Appuyez de nouveau pour afficher la valeur minimale. Si une nouvelle valeur minimale est mesurée, l'affichage est actualisé et affiche la nouvelle valeur.

2. Maintenez le bouton MAX/MIN ⑨ enfoncé pendant plus d'une seconde pour retourner au mode de lecture normal.

INSTRUCTIONS D'UTILISATION

BRANCHEMENT DES FILS D'ESSAI

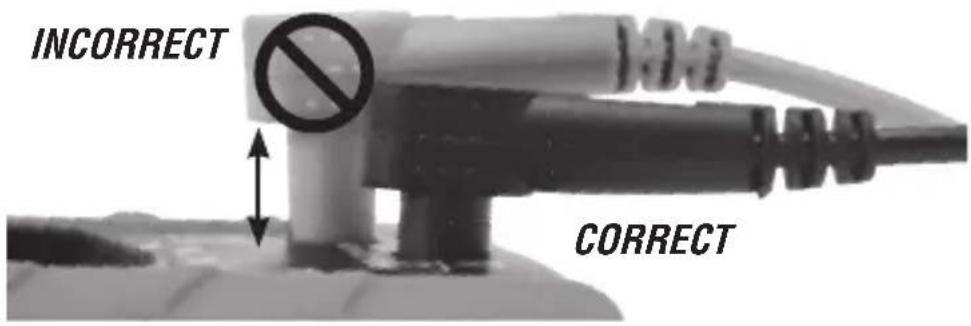

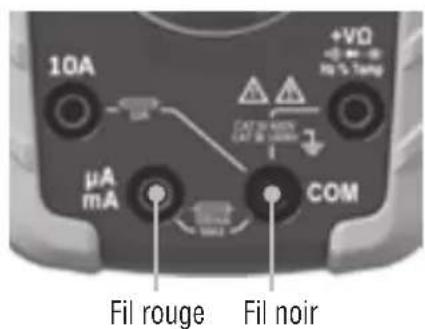

N'effectuez pas de test si les fils d'essai ne sont pas installés correctement. Cela pourrait causer des lectures intermittentes. Pour assurer un raccordement approprié, enfoncez complètement les fils d'essai dans la prise d'entrée.

INCORRECT CORRECT

EFFECTUER DES TESTS DANS DES EMPLACEMENTS CAT III/CAT IV

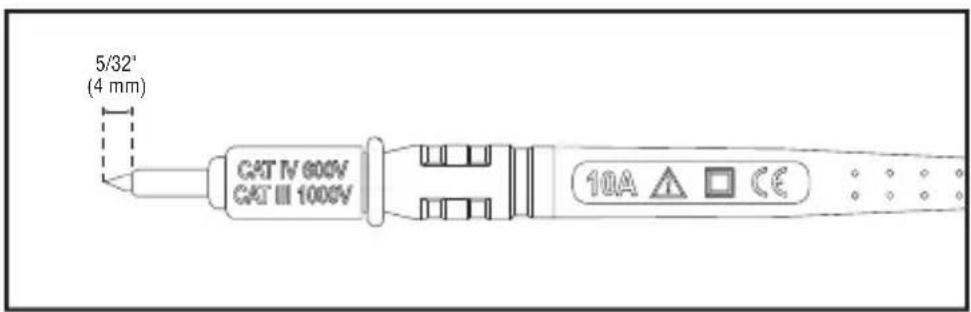

Assurez-vous que l'écran de protection des fils d'essai est enfoncé complètement. Le fait de ne pas utiliser l'écran de protection CAT III/CAT IV augmente le risque d'arc électrique.

5/32' (4 mm) CAT IV 600V CAT III 1000V 10A ▲ □ CE

EFFECTUER DES TESTS DANS DES EMPLACEMENTS CAT II

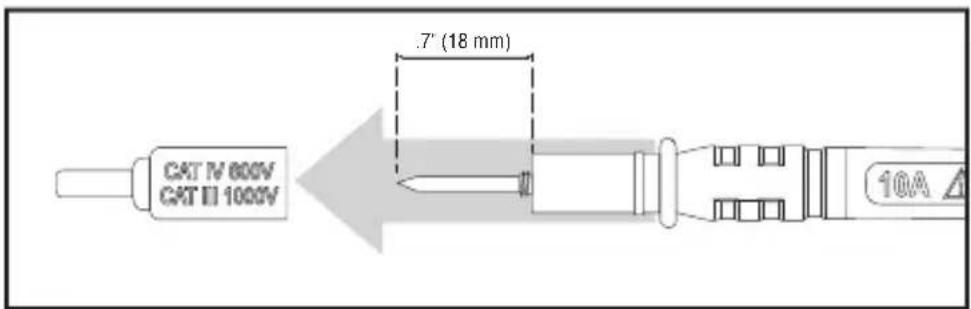

Les écrans de protection CAT III/CAT IV peuvent être retirés dans les emplacements CAT II. Cela permet d'effectuer des tests sur des conducteurs encastrés, par exemple les prises murales standard. Assurez-vous de ne pas perdre les écrans de protection.

CAT IV 600V CAT II 1000V .7" (18 mm) 10A

INSTRUCTIONS D'UTILISATION

TENSION C.A./C.C. (INFÉRIEURE À 1000 V)

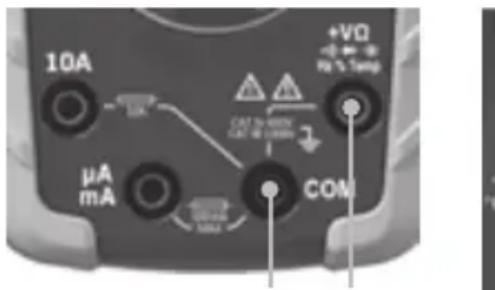

1. Insérez le fil d'essai ROUGE dans la prise VΩ ⑤ et le fil d'essai NOIR dans la prise COM ④, puis tournez le commutateur de sélection de fonctions ② pour sélectionner le réglage V ≈

REMARQUE : Le multimètre mesure la tension c.a. par défaut. Appuyez sur le bouton SEL (Selection) 11 pour basculer entre le mode c.a. et le mode c.c. L'icône AC (c.a.) ou DC (c.c) à l'affichage ACL indique le mode sélectionné.

10A μA mA +VΩ +VΩ Rt ± 1.5mp CAT IN CONTROL CATE CONTROL COM

Fil rougeFil noir

10A OFF V μA +V +Hz +VD (24)

1. Appliquez les fils d'essai au circuit à tester pour mesurer la tension. Le multimètre choisira l'échelle automatiquement pour afficher la mesure dans l'échelle la plus appropriée.

REMARQUE : Si « – » apparaît sur l'affichage ACL, les fils d'essai sont appliqués au circuit selon la polarité inverse. Inversez la position des fils pour corriger cette situation.

REMARQUE : Lorsqu'une fonction de test de tension est sélectionnée et les fils d'essai forment un circuit ouvert, des lectures de l'ordre du mV peuvent apparaître à l'écran. Il s'agit de bruit normal. En mettant les fils d'essai en contact pour fermer le circuit, le multimètre mesurera zéro volt.

COURANT C.A./C.C.

REMARQUE : Le multimètre mesure la tension c.a. par défaut. Pour mesurer la tension c.c., appuyez sur le bouton SEL 11 pour basculer entre le mode c.a. et le mode c.c. L'icône c.a. \~ c.c. — à l'écran ACL indique le mode sélectionné.

1. Branchez les fils d'essai dans les prises appropriées et tournez le commutateur de sélection ② pour sélectionner le réglage approprié, de la façon suivante :

INSTRUCTIONS D'UTILISATION

- Pour les courants c.a./c.c. > 400 mA et < 10 A : Insérez le fil d'essai ROUGE dans la prise 10A ③ et le fil d'essai NOIR dans la prise COM ④, puis tournez le commutateur de sélection de fonctions ② pour sélectionner le réglage 10A c.a./c.c.

10A μA mA +VQ 10 Ω Temp FIL ROUGE FIL NOIR COM

10A OFF V2 μA +V +Hz °C +V0

- Pour les courants c.a./c.c. en mA < 400 mA : Insérez le fil d'essai ROUGE dans la prise mA/μA ⑥ et le fil d'essai NOIR dans la prise COM ④, puis tournez le commutateur de sélection de fonctions ② pour sélectionner le réglage mA c.a./c.c. ≈mA

10A μA mA +VΩ - + - HV 5 °C Temp FIL ROUGE FIL NOIR COM

10A OFF V mA μA +F °C D + Hz % +VΩ

- Pour les courants c.c. en A < 400 A : Insérez le fil d'essai ROUGE dans la prise A/mA ⑥ et le fil d'essai NOIR dans la prise COM ④ , puis tournez le commutateur de sélection de fonctions ② pour sélectionner le réglage A c.a./c.c.

10A +VO + 5.7mp μA mA COM Fil rouge Fil noir

10A OFF V mA μA +F °C D + Hz % +VΩ

1. Pour mesurer le courant : Coupez l'alimentation du circuit, ouvrez le circuit au point de mesure, branchez le multimètre au circuit, en série, à l'aide des fils d'essai, puis mettez le circuit sous tension. Le multimètre choisira l'échelle automatiquement pour afficher la mesure dans l'échelle la plus appropriée.

Ne tentez pas de mesurer des valeurs supérieures à 10 A.
Lors de la mesure de courants supérieurs à 6 A, nous recommandons un temps de mesure de 30 secondes, suivi d'un temps de récupération de 10 minutes.

INSTRUCTIONS D'UTILISATION

CONTINUITÉ

1. Insérez le fil d'essai ROUGE dans la prise VΩ 5 et le fil d'essai NOIR dans la prise COM 4, puis tournez le commutateur de sélection de fonctions 2 pour sélectionner le réglage Continuité/Résistance/Diode

REMARQUE : Dans ce mode, le multimètre se met par défaut à Test de continuité. Assurez-vous que l'icône de Test de continuité •» est visible à l'écran. Si elle n'est pas visible, appuyez sur le bouton SEL jusqu'à ce que l'icône •» apparaisse.

1. Coupez l'alimentation du circuit.
2. Testez la continuité en connectant un conducteur ou un circuit aux fils d'essai. Si la résistance mesurée est inférieure à 50 Ω, un signal sonore et l'affichage indiquent une valeur de résistance correspondant à la continuité. Si le circuit est ouvert, l'affichage indique « OL ».

10A μA mA +VΩ Vo % Temp COM

Fil rougeFil noir

10A OFF V mA μA °F °C +VΩ Hz %

NE tentez PAS de mesurer la continuité sur un circuit alimenté en électricité.

INSTRUCTIONS D'UTILISATION

MESURES DE RÉSISTANCE

1. Insérez le fil d'essai ROUGE dans la prise VΩ ⑤ et le fil d'essai NOIR dans la prise COM ④, puis tournez le commutateur de sélection de fonctions ② pour sélectionner le réglage Continuité/Résistance/Diode

REMARQUE : Dans ce mode, le multimètre se met par défaut à Test de continuité. Pour passer au mode Test de résistance, appuyez sur le bouton SEL 11 une fois. L'icône Résistance apparaît.

1. Coupez l'alimentation du circuit.
2. Mesurez la résistance en connectant les fils d'essai au circuit. Le multimètre choisira l'échelle automatiquement pour afficher la mesure dans l'échelle la plus appropriée.

10A μA mA COM +VΩ -0.5 V Rg % Temp

mA 10A OFF V μA °F °C +V0 Hz +/-

Fil rougeFil noir

REMARQUE : Lorsqu'une fonction de test de résistance est sélectionnée et les fils d'essai ne sont pas en contact (ils ne sont pas connectés de part et d'autre d'une résistance), ou encore, lorsqu'une résistance défectueuse est testée, l'écran affiche « O.L. ». Cela est normal.

NE tentez PAS de mesurer la résistance sur un circuit alimenté en électricité.

TEST DE DIODE

1. Insérez le fil d'essai ROUGE dans la prise VΩ 5 et le fil d'essai NOIR dans la prise COM 4, puis tournez le commutateur de sélection de fonctions 2 pour sélectionner le réglage Continuité/Résistance/Diode

REMARQUE : Dans ce mode, le multimètre se met par défaut à Test de continuité. Pour passer au mode Test de diode, appuyez sur le bouton SEL 11 deux fois. L'icône Diode apparaît à l'écran.

1. Touchez à la diode avec les fils d'essai. Une lecture de 200 à 700 mV à l'écran indique une polarisation directe et « OL » indique une polarisation inverse. Un appareil dont le circuit est ouvert affiche « OL » dans les deux polarités. Un appareil court-circuité affiche approximativement 0 mV.

10A μA mA +VΩ -0 -∞ Rt ± T temp COM

10A OFF V A μA +V °C D Hz +VQ +VQ pir

Fil rougeFil noir

INSTRUCTIONS D'UTILISATION

CAPACITÉ

1. Insérez le fil d'essai ROUGE dans la prise VΩ ⑤ et le fil d'essai NOIR dans la prise COM ④, puis tournez le commutateur de sélection de fonctions ② pour sélectionner le réglage Capacité H. L'affichage devrait indiquer 0 nF lorsque les fils forment un circuit ouvert.
2. Coupez l'alimentation du circuit.
3. Mesurez la capacité en connectant les fils d'essai de part et d'autre du condensateur. Le multimètre choisira l'échelle automatiquement pour afficher la mesure dans l'échelle la plus appropriée.

10A μA mA +VΩ → → No % Temp COM

Fil rougeFil noir

10A OFF V μA +V Hz °C +VQ (04)

FRÉQUENCE/CYCLE DE SERVICE

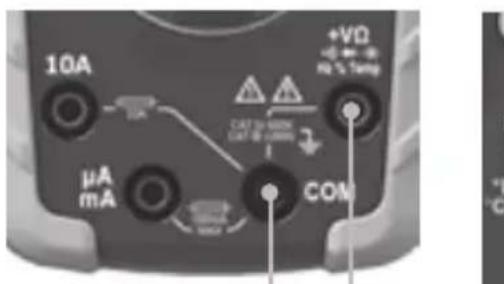

1. Insérez le fil d'essai ROUGE dans la prise VΩ ⑤ et le fil d'essai NOIR dans la prise COM ④, puis tournez le commutateur de sélection de fonctions ② pour sélectionner le réglage Fréquence/Cycle de service Hz%.

REMARQUE : Dans ce mode, le multimètre se met par défaut à Test de fréquence. Pour passer au mode Test de cycle de service, appuyez sur le bouton SEL 11 une fois. Assurez-vous que l'icône appropriée (Hz ou %) s'affiche.

1. Prenez une mesure en connectant les fils d'essai de part et d'autre du circuit.

10A μA mA +VD - - - HV % Temp CAT = 500V CAT = 200V COM

Fil rougeFil noir

10A OFF V2 A μA +V °C Hz % +VΩ (44)

INSTRUCTIONS D'UTILISATION

TEMPÉRATURE

1. Insérez le thermocouple de type K avec adaptateur dans les prises VΩ
   ⑤ et COM ④ (respectez la polarité indiquée sur le thermocouple et le multimètre) et tournez le commutateur de sélection de fonctions
   ② jusqu'au réglage Température °F°C

REMARQUE : Dans ce mode, le multimètre se met par défaut à l'échelle Fahrenheit. Pour passer à l'échelle Celsius, appuyez sur le bouton SEL 11 une fois. Assurez-vous que l'icône appropriée (°F ou °C) s'affiche. L'échelle de température peut être changée en allumant le multimètre avec le bouton HOLD 11 enfoncé.
2. Pour mesurer la température, touchez l'objet mesuré avec la pointe du thermocouple. Lorsque la pointe du thermocouple et l'objet sont en équilibre thermique, la mesure à l'écran se stabilise. Le multimètre choisira l'échelle automatiquement pour afficher la mesure dans l'échelle la plus appropriée.

Adaptateur ROUGE K-TYPE Sonde NOIR Thermocouple de type K avec adaptateur

10A OFF V mA μA °F °C +VQ Hz Q -+

⚠️ Retirez le thermocouple avant de sélectionner une autre fonction du multimètre.
Le thermocouple livré avec l'appareil permet de mesurer des températures inférieures à 180 °C/356 °F seulement. Pour mesurer des températures plus élevées, un thermocouple de type K devrait être utilisé avec l'échelle de températures appropriée.

ENTRETIEN

Lorsque l'indicateur ──± est affiché à l'écran ACL, il est nécessaire de remplacer les piles.

1. Retirez la vis de la porte du compartiment à piles/fusibles.
2. Remplacez les 2 piles AAA (tenez compte de la polarité).
3. Replacez la porte du compartiment à piles/fusibles et fixez-la solidement à l'aide de la vis.

Un fusible peut griller si un courant supérieur à 500 mA est appliqué à la prise μA/mA ⑥ ou si un courant supérieur à 10 A est appliqué à la prise 10A ③. Pour accéder aux fusibles :

1. Retirez la vis de la porte du compartiment à piles/fusibles.
2. Remplacez les fusibles grillés en utilisant :

Prise μA/mA ⑥ : Fusible à fusion rapide de 500 mA/1000 V (N° 69035 du cat. Klein)

Prise 10A ③: Fusible à fusion rapide de 10 A/1000V (N° 69034 du cat. Klein)

1. Replacez la porte du compartiment à piles/fusibles et fixez-la solidement à l'aide de la vis.

Fusible à fusion rapide 500 mA/1000 V (N° 69035 du cat. Klein) Fusible à fusion rapide de 10 A/1000 V (N° 69034 du cat. Klein)

Pour éviter le risque de choc électrique, débranchez les fi ls d'essai de toute source de tension avant de retirer la porte du compartiment à piles/fusibles.

Pour éviter le risque de choc électrique, n'utilisez pas le multimètre lorsque la porte du compartiment à piles/fusibles est retirée.

NETTOYAGE

Assurez-vous d'éteindre le multimètre, puis essuyez-le à l'aide d'un linge non pelucheux propre. N'utilisez pas de nettoyant abrasif ou de solvant.

RANGEMENT

Retirez les piles lorsque vous prévoyez ne pas utiliser le multimètre pendant une longue période. N'exposez pas l'appareil à des températures élevées ou à un taux d'humidité élevé. Après une période de stockage dans des conditions extrêmes (hors des limites mentionnées dans la section Caractéristiques générales), laissez le multimètre revenir à des conditions d'utilisation normales avant de l'utiliser.

GARANTIE

www.kleintools.com/warranty

MISE AU REBUT/RECYCLAGE

Ne pas mettre l'appareil et ses accessoires au rebut. Ces articles doivent être éliminés conformément aux règlements locaux. Pour de plus amples renseignements, consultez les sites www.epa.gov ou www.erecycle.org.

SERVICE À LA CLIENTÈLE

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069

1-877-775-5346

[e-mail]

www.kleintools.com

REMARQUES

KLEIN TOOLS®

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069

1-877-775-5346

[e-mail]

www.kleintools.com
