MM600 - Multímetro Klein Tools - Manual de uso y guía de instrucciones gratis

Tipo de producto	Multímetro digital de escala automática
Marca	Klein Tools
Modelo	MM600
Dimensiones	178,3 x 89,9 x 53,3 mm
Peso	414 g
Alimentación	2 pilas AAA (1,5 V)
Pantalla	LCD digital 4000 cuentas, retroiluminación
Funciones principales	Tensión CA/CC, corriente CA/CC, resistencia, capacidad, frecuencia, ciclo de servicio, temperatura (tipo K), prueba de diodo, continuidad audible
Rangos de medición	Tensión: 400 mV a 1000 V (CA/CC); Corriente: 400 µA a 10 A (CA/CC); Resistencia: 400 Ω a 40 MΩ; Capacidad: 40 nF a 1000 µF; Frecuencia: 9,999 Hz a 500 kHz; Temperatura: -18°C a 538°C
Precisión básica	±(1,0% + 3 dígitos) para tensión CC
Seguridad	CAT IV 600 V, CAT III 1000 V, doble aislamiento, índice IP42
Normas	UL 61010-1, CSA C22.2, IEC EN 61010, IEC EN 61326-1
Protección contra sobrecargas	Fusibles 500 mA/1000 V (µA/mA) y 10 A/1000 V (10A)
Funciones especiales	Retención de datos (HOLD), escala manual (RANGE), modo relativo (REL), registro MIN/MAX, apagado automático (30 min)
Mantenimiento y limpieza	Limpiar con un paño que no suelte pelusa, sin disolvente; reemplazar las pilas y fusibles a través del compartimento trasero
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario; fusibles de repuesto disponibles (N.º 69035 y 69034)
Temperatura de funcionamiento	-10°C a 50°C
Altitud de funcionamiento	2000 m
Garantía	Consulte el sitio web www.kleintools.com/warranty

Preguntas frecuentes - MM600 Klein Tools

¿Cómo medir tensión CA o CC con el MM600?

Inserte el cable rojo en la toma VΩ y el cable negro en la toma COM. Gire el conmutador a V. Por defecto, el aparato mide tensión CA. Presione SEL para alternar entre CA y CC. Aplique las puntas de prueba al circuito. La pantalla muestra el valor.

¿Cómo cambiar las pilas del multímetro?

Cuando aparezca el símbolo de batería baja, apague el aparato y desconecte los cables de prueba. Retire el tornillo de la tapa del compartimento de pilas. Reemplace las dos pilas AAA respetando la polaridad. Cierre la tapa y apriete el tornillo.

¿Qué significa la pantalla 'OL'?

OL significa 'Over Load' (sobrecarga). Esto indica que la medición supera el rango seleccionado o que el circuito está abierto (en modo resistencia/diodo). En modo tensión, puede significar una tensión demasiado alta para el rango.

¿Cómo usar la función HOLD (retención de datos)?

Presione el botón HOLD para congelar el valor mostrado. Presione nuevamente para volver al modo normal. Para activar la retroiluminación, mantenga presionado HOLD durante más de un segundo.

¿Cómo probar la continuidad de un circuito?

Coloque el conmutador en la posición Continuidad/Resistencia/Diodo. Por defecto, el modo continuidad está activo (icono •))). Inserte los cables en VΩ y COM. Conecte las puntas al circuito. Si la resistencia es inferior a 50 Ω, se emite una señal sonora.

¿Cómo medir la temperatura con el termopar?

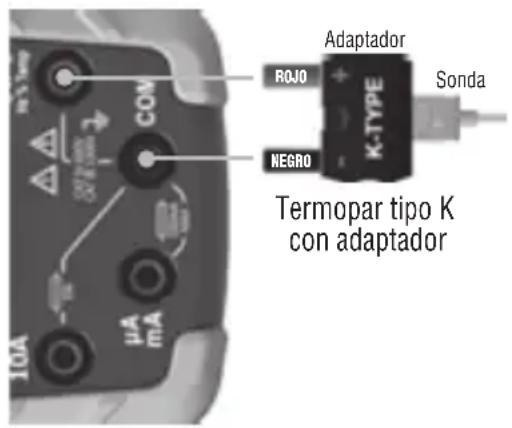

Inserte el termopar tipo K con adaptador en las tomas VΩ (rojo) y COM (negro). Gire el conmutador a °F/°C. Por defecto, la escala está en Fahrenheit. Presione SEL para cambiar a Celsius. Toque el objeto con la sonda y espere la estabilización.

¿Cómo desactivar el apagado automático?

Para desactivar el apagado automático (Apo), mantenga presionado el botón SEL mientras enciende el aparato. El símbolo Ⓧ desaparece de la pantalla, indicando que la función está desactivada.

¿Qué fusibles de repuesto usar?

Use un fusible de acción rápida 500 mA/1000 V (ref. Klein 69035) para la toma µA/mA, y un fusible 10 A/1000 V (ref. Klein 69034) para la toma 10A. Reemplácelos a través del compartimento de pilas/fusibles.

¿Cómo limpiar el multímetro?

Apague el aparato y límpielo con un paño limpio que no suelte pelusa. No use limpiadores abrasivos ni disolventes. Evite la humedad excesiva.

¿Cuál es la categoría de seguridad del MM600?

El MM600 está certificado CAT IV 600 V y CAT III 1000 V, con doble aislamiento. Está diseñado para uso en instalaciones de baja tensión hasta 1000 V en CAT III y 600 V en CAT IV.

MANUAL DE USUARIO MM600 Klein Tools

MANUAL DE INSTRUCCIONES

Multímetro digital de rango automático

• RETENCIÓN DE DATOS Y RANGO
• CONTINUIDAD POR INDICADOR AUDIBLE
- MÁX./MÍN./RELATIVO
• TEMPERATURA
- PRUEBA DE DIODO
• CAPACITANCIA Y FRECUENCIA

1000 V \~

10A\~

40 MΩ

KLEIN TOOLS MM600 MAX MIN REL °C MkΩHz % H-4 numVAF 8000.000 RANGE REL MAX HOLD TOUCH METER 1/243 mA OFF V μA Hz 10A +VΩ +/- -ve +e Hz to -Temp CATI-5000 CAT in -LOW μA mA COM

V A Ω mV mA μA °C AUTO RANGE HOLD + Hz MAX/MIN L ERO Apo 4000 LED

TOUGH METER

CE

KLEIN TOOLS®

ESPECIFICACIONES GENERALES

Klein Tools MM600 es un multímetro digital de rango automático que mide voltaje CA/CD, corriente CA/CD y resistencia. También sirve para medir temperatura, capacitancia, frecuencia y ciclo de servicio, y para probar diodos y continuidad.

• Altitud de funcionamiento: 6.562 pies (2000 m)
• Humedad relativa: < 90 % sin condensación
• Temperatura de operación: 14 °F a 122 °F (-10 °C a 50 °C)
• Temperatura de almacenamiento: -4 °F a 140 °F (-30 °C a 60 °C)
• Precisión: valores establecidos según una temperatura ambiente de 65 °F a 83 °F (18 °C a 28 °C)
• Coefi ciente de temperatura: 0,1 × (precisión indicada) por cada °C por encima de los 28 °C o por debajo de los 18 °C, es necesario realizar correcciones si la temperatura del ambiente de trabajo se encuentra fuera del rango de precisión de temperatura
• Dimensiones: 7,02" × 3,54" × 2,10" (178,3 mm × 89,9 mm × 53,3 mm)
• Peso: 14,6 oz (414 g)
• Calibración: precisa durante un año
• Normes : Conforme aux normes : UL STD 61010-1, 61010-2-030, 61010-2-033.

Certificado según las normas: CSA C22.2 STD N.° 61010-1, 61010-2-030, 61010-2-033. IEC EN 61010-1, 61010-2-030, 61010-2-033, 61326-1.

• Grado de contaminación: 2
• Precisión: ± (% de lectura + cantidad de dígitos menos significativos)
• Protección ante caídas: 6,6 pies (2 m)
• Protección contra el ingreso de objetos sólidos y líquidos: IP42 (excepto para los conectores de cables de prueba, consulte la sección ADVERTENCIAS)
• Clasifi cación de seguridad: CAT IV 600 V, CAT III 1000 V, clase 2, doble aislamiento

CAT III: La categoría III de medición es aplicable a los circuitos de medición y prueba conectados a la distribución de la instalación de suministro eléctrico de un edificio.

CAT IV: La categoría IV de medición es aplicable a los circuitos de medición y prueba conectados a la fuente de la instalación de suministro eléctrico de un edificio.

- Entorno electromagnético: IEC EN 61326-1. Este equipo cumple con los requisitos apropiados para su uso en entornos electromagnéticos básicos y controlados como propiedades residenciales, establecimientos comerciales e instalaciones de industria ligera.

Especificaciones sujetas a cambios.

ESPECIFICACIONES ELÉCTRICAS

VOLTAJE (RANGO AUTOMÁTICO)

Función Rango Resolución			Precisión (50–60 Hz)
Voltaje CA(V CA)	4,000 V 1	mV ± (1,0 % + 5 dígitos)
	40,00 V 10	mV ± (1,2 % + 5 dígitos)
	400,0 V 100 mV		± (1,5 % + 5 dígitos)
	1000 V 1 V
Voltaje CD(V CD)	400,0 mV	0,1 mV ± (1,0 %	+ 8 dígitos)
	4,000 V 1	mV	± (1,0 % + 3 dígitos)
	400,0 V 100 mV
	1000 V 1 V	± (1,2 % + 3 dígitos)

Impedancia de entrada: 10 MΩ
Intervalo de frecuencia: 50 Hz a 400 Hz
Entrada máxima: 1000 V CA RMS o 1000 V CD

CORRIENTE (RANGO AUTOMÁTICO)

Corriente CA(μA y mA)	400,0 μA 0,1 μA		± (1,5 % + 3 dígitos)
	4000 μA 1 μA
	40,00 mA 10 μA
	400,0 mA 100 μA
	10,00 A 0,01 A ± (2,0 % + 5 dígitos)
Corriente CD(μA y mA)	400,0 μA 0,1 μA		± (1,0 % + 3 dígitos)
	4000 μA 1 μA
	40,00 mA 10 μA
	400,0 mA 100 μA
	10,00 A 0,01 A ± (1,5 % + 3 dígitos)

Protección contra sobrecarga: Fusibles de 500 mA/1000 V y 10 A/1000 V
Intervalo de frecuencia: 50 Hz a 400 Hz
Entrada máxima: en la posición μA/mA: 400 mA CA RMS/CD
en la posición 10A: 10 A CA RMS/CD

RESISTENCIA (RANGO AUTOMÁTICO)

Función Resolución		Precisión
400,0 Ω 0,1 Ω		± (1,5 % + 5 dígitos)
4,000 kΩ 1 Ω
40,00 kΩ	10 Ω
400,0 kΩ	100 Ω
4,000 MΩ	1 kΩ	± (2,0 % + 10 dígitos)
40,00 MΩ	10 kΩ

Entrada máxima: 600 V CD o 600 V CA RMS

ESPECIFICACIONES ELÉCTRICAS

CAPACITANCIA (RANGO AUTOMÁTICO)

Rango Resolución Precisión
40,00 nF 10	pF ± (5,0 % + 35 dígitos)
400,0 nF 0,1	nF	± (3,0 % + 5 dígitos)
4,000 μF 1 nF
40,00 μF 10	nF
400,0 μF 100	nF
1000 μF 1 μF	± (5,0 % + 5 dígitos)

Entrada máxima: 600 V CD o 600 V CA RMS

FRECUENCIA (RANGO AUTOMÁTICO)

9,999 Hz 0,001 Hz	± (1,0 % + 5 dígitos)
99,99 Hz 0,01 Hz
999,9 Hz 0,1 Hz
9,999 kHz 1 Hz
99,99 kHz 10 Hz
500,0 kHz 100 Hz

Sensibilidad: > 8 V RMS
Entrada máxima: 600 V CD o 600 V CA RMS

CICLO DE SERVICIO

1 % a 99,9 %

0,1 % ± (1,2 % + 2 dígitos)

Ancho de pulso: 0,1 ms – 100 ms
Ancho de frecuencia: 5 Hz a 10 kHz
Sensibilidad: > 8 V RMS
Entrada máxima: 600 V CD o 600 V CA RMS

TEMPERATURA

0 °F a 1000 °F	0,1 °F/1 °F ± (2,0 % + 9 °F)
-18 °C a 538 °C	0,1 °C (1 °C)	± (2,0 % + 5 °C)

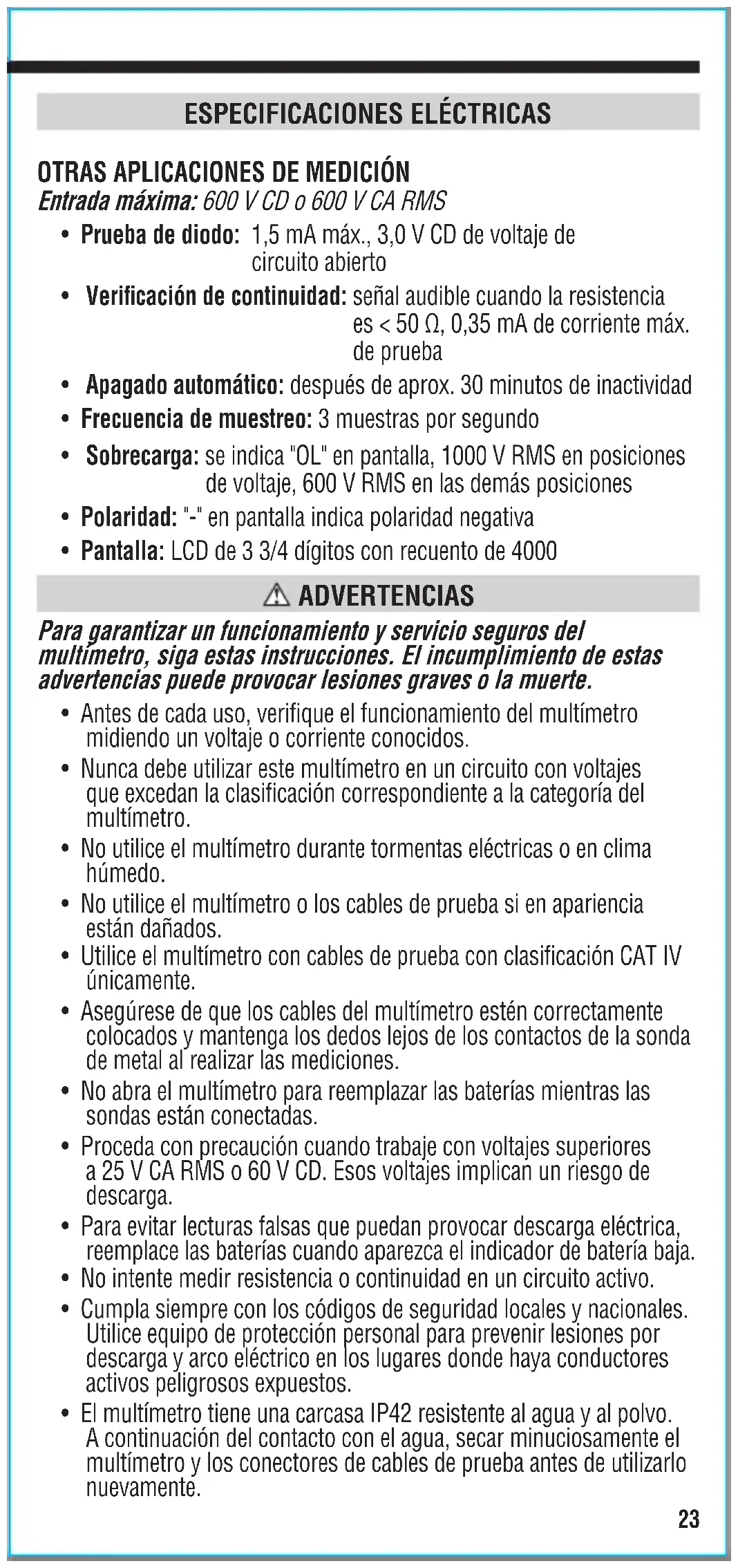

ESPECIFICACIONES ELÉCTRICAS

OTRAS APLICACIONES DE MEDICIÓN

Entrada máxima: 600 V CD o 600 V CA RMS

• Prueba de diodo: 1,5 mA máx., 3,0 V CD de voltaje de circuito abierto
• Verificación de continuidad: señal audible cuando la resistencia es < 50 Ω, 0,35 mA de corriente máx. de prueba
• Apagado automático: después de aprox. 30 minutos de inactividad
• Frecuencia de muestreo: 3 muestras por segundo
• Sobrecarga: se indica "OL" en pantalla, 1000 V RMS en posiciones de voltaje, 600 V RMS en las demás posiciones
• Polaridad: "-" en pantalla indica polaridad negativa
• Pantalla: LCD de 3 3/4 dígitos con recuento de 4000

ADVERTENCIAS

Para garantizar un funcionamiento y servicio seguros del multimetro, siga estas instrucciones. El incumplimiento de estas advertencias puede provocar lesiones graves o la muerte.

• Antes de cada uso, verifique el funcionamiento del multímetro midiendo un voltaje o corriente conocidos.
• Nunca debe utilizar este multímetro en un circuito con voltajes que excedan la clasificación correspondiente a la categoría del multímetro.
• No utilice el multímetro durante tormentas eléctricas o en clima húmedo.
• No utilice el multímetro o los cables de prueba si en apariencia están dañados.
• Utilice el multímetro con cables de prueba con clasificación CAT IV únicamente.
• Asegúrese de que los cables del multímetro estén correctamente colocados y mantenga los dedos lejos de los contactos de la sonda de metal al realizar las mediciones.
• No abra el multímetro para reemplazar las baterías mientras las sondas están conectadas.
• Proceda con precaución cuando trabaje con voltajes superiores a 25 V CA RMS o 60 V CD. Esos voltajes implican un riesgo de descarga.
• Para evitar lecturas falsas que puedan provocar descarga eléctrica, reemplace las baterías cuando aparezca el indicador de batería baja.
• No intente medir resistencia o continuidad en un circuito activo.
• Cumpla siempre con los códigos de seguridad locales y nacionales. Utilice equipo de protección personal para prevenir lesiones por descarga y arco eléctrico en los lugares donde haya conductores activos peligrosos expuestos.
• El multímetro tiene una carcasa IP42 resistente al agua y al polvo. A continuación del contacto con el agua, secar minuciosamente el multímetro y los conectores de cables de prueba antes de utilizarlo nuevamente.

SÍMBOLOS DEL MULTÍMETRO

≈	Voltaje o corriente CA/CD	Ω	Resistencia(en ohmios)
•••	Continuidad por indicador audible Dioc#
+•	Capacitancia	Hz	Frecuencia
%	Ciclo de servicio		Doble aislamientoClase II
°F/°C	Temperatura (Fahrenheit/Celsius) Conexión a tierra
—	Fusible (con su clasifi cacióndebajo del símbolo)
⚠️	Advertencia o precauciónPara garantizar un funcionamiento y servicio seguros del multímetro,respete todas las advertencias y siga las instrucciones descritas en este manual.
⚠️	Riesgo de choque eléctricoEl uso incorrecto de este multímetro puede dar lugar a riesgosde choque eléctrico. Respete todas las advertencias y siga lasinstrucciones descritas en este manual.

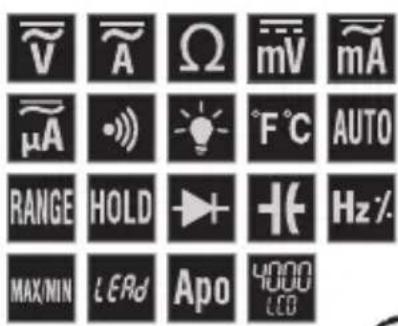

SÍMBOLOS DE LA PANTALLA LCD

H	Retención de datos		Continuidad por indicador audible
▶	Diodo Rango automático	AUTO
~	CA (corriente alterna) CD (corriente directa)
—+	Batería baja Apagado automático
MAX	Valor máximo	MIN	Valor mínimo
°F	Grados Fahrenheit	°C	Grados Celsius
M	Mega (valor × 10^6 )	k	kilo (valor × 10^3 )
m	mili (valor × 10^-3 )		micro (valor × 10^-6 )
n	nano (valor × 10^-9 )	V	Voltios
A	Amperios	F	Faradios
Ω	Ohmios	Hz	Hercios (frecuencia)
%	Ciclo de servicio	REL	Modo relativo

DETALLES DE LAS CARACTERÍSTICAS

KLEIN TOOLS. MM600 MAX MIN H REL °F °C MkΩHz % nμmVAF 8.00.0 ~8.00.0 TOUGH METER RANGE REL MAX HOLD 10A OFF V μA °C 2 10A +VΩ Hz °S Temp 5 3 4 6 μA MA COM

NOTA: El multímetro no contiene en su interior piezas que el usuario pueda reparar.

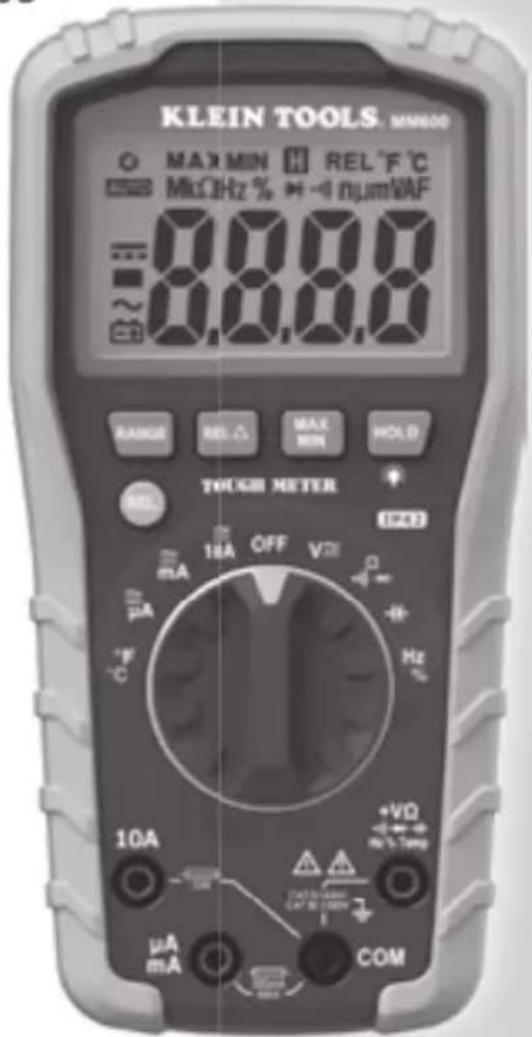

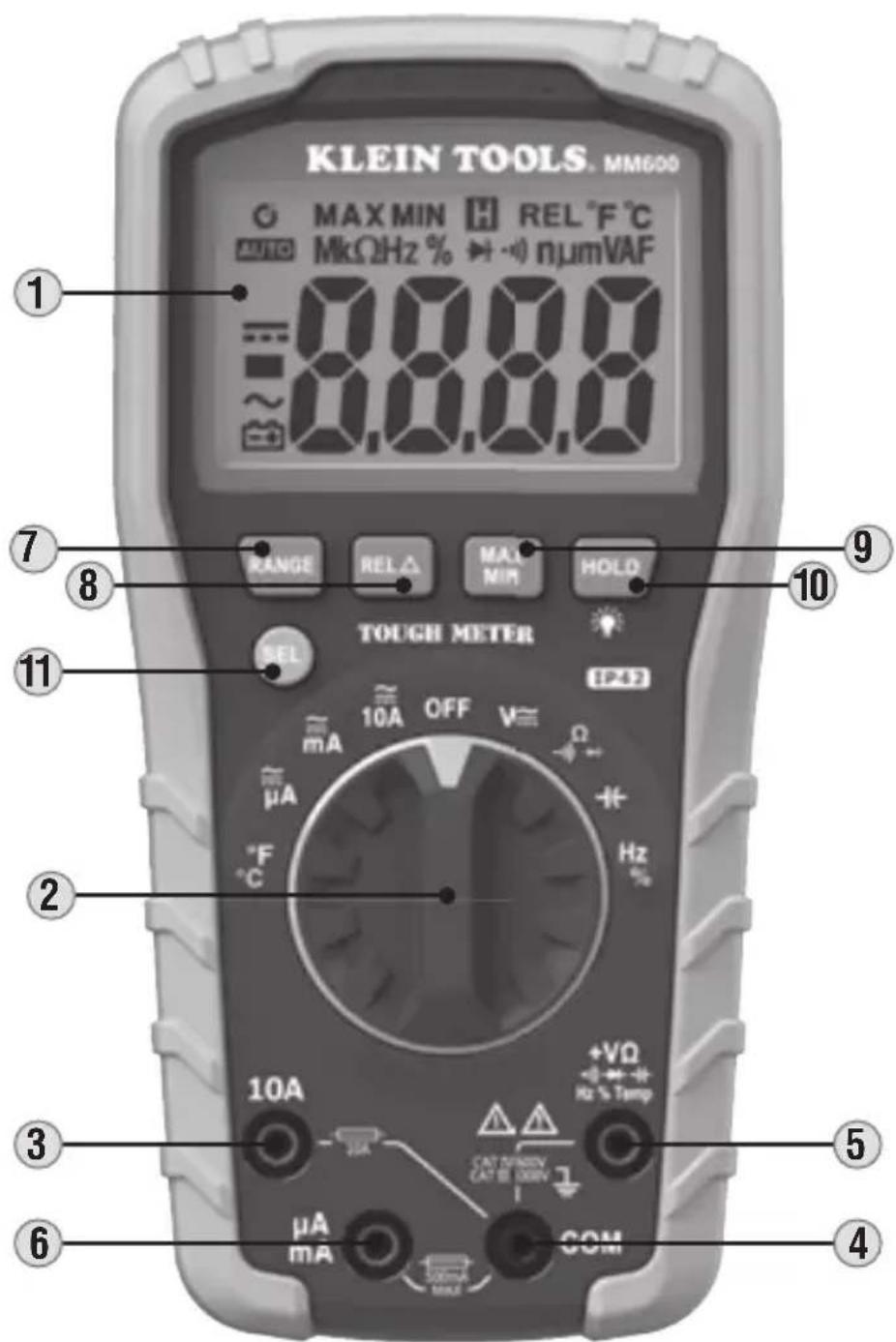

1. Pantalla LCD con recuento de 4000
2. Perilla selectora de función
3. Conector "10A"
4. Conector "COM" ("COMUNICACIÓN")
5. Conector "VΩ"

6. Conector "mA/μA"

7. Botón "RANGE" ("RANGO")

8. Botón "REL" ("RELATIVO")

9. Botón "MAX/MIN" (MÁXIMO/MÍNIMO)

10. Botón "HOLD" ("RETENER")

11. Botón "SEL" ("SELECCIONAR")

BOTONES DE FUNCIONES

ENCENDIDO/APAGADO

Para encender el multímetro, gire la perilla selectora de función 2 de la posición OFF (APAGADO) a cualquier posición de medición. Para apagar el multímetro, gire la perilla selectora de función 2 a la posición OFF (APAGADO). De forma predeterminada, el multímetro se apagará automáticamente después de 30 minutos de inactividad, puede reactivarlo presionando cualquier botón. Para desactivar la función de apagado automático, encienda el multímetro manteniendo el botón "SEL" ("SELECCIONAR") 11 presionado. Al desactivar la función de apagado automático, el símbolo no se visualiza en la pantalla.

Cuando la perilla selectora de función se gira a la posición de medición, la palabra "LEAD" ("CABLE") parpadea en la pantalla para recordarle que debe verificar que los cables de prueba estén insertados en los conectores apropiados.

BOTÓN "SEL" ("SELECCIONAR") (PARA FUNCIONES SECUNDARIAS)

El botón "SEL" ("SELECCIONAR") 11 sirve para activar las funciones secundarias de cada posición a la que se accede con la perilla selectora de función 2. En el caso de corriente y voltaje, alterna entre CA y CD. En el caso de las demás funciones, alterna entre °F y °C, entre Hz y % de ciclo de servicio, y entre continuidad, resistencia y prueba de diodo. La función predeterminada de cada aplicación está impresa en el multímetro en color blanco, y las funciones secundarias, en color naranja.

BOTÓN "HOLD" (RETENCIÓN DE DATOS/RETROILUMINACIÓN)

Presione "HOLD" ("RETENER") 10 para retener la medición en la pantalla. Vuelva a presionar "HOLD" ("RETENER") para que la pantalla regrese a la medición en curso.

Mantenga presionado el botón "HOLD" ("RETENER") 10 durante más de un segundo para encender o apagar la retroiluminación. La retroiluminación se apagará automáticamente después de tres minutos de inactividad para ahorrar carga de batería.

BOTÓN "RANGE" ("RANGO")

El modo de medición predeterminado del multímetro es el de rango automático AUTO. Este modo determina automáticamente el rango de medición más adecuado para la prueba que se está realizando. Para que el multímetro mida en un rango diferente, utilice el botón "RANGE" ("RANGO") 7.

BOTONES DE FUNCIONES

1. Presione el botón "RANGE" ("RANGO") ⑦ para seleccionar manualmente el rango de medición (AUTO desaparece de la pantalla LCD). Presione el botón "RANGE" ("RANGO") ⑦ varias veces para recorrer los rangos disponibles y deténgase en el rango deseado.
2. Para volver al modo de rango automático, mantenga presionado el botón "RANGE" ("RANGO") ⑦ durante más de un segundo (AUTO vuelve a aparecer en la pantalla).

BOTÓN "REL" ("RELATIVO")

Las mediciones relativas están disponibles para voltaje, corriente, resistencia, temperatura y capacitancia.

1. Realice una primera medición.
2. Con los cables de prueba conectados, presione "REL" ("RELATIVO") 8 para establecer un marco de referencia.
3. Realice una segunda medición. El valor en pantalla es la diferencia entre la primera y la segunda medición.

BOTÓN "MAX/MIN" ("MÁXIMO/MÍNIMO")

Cuando se presiona el botón "MAX/MIN" ("MÁXIMO/MÍNIMO") 9, el multímetro registra los valores mínimo y máximo de la medición mientras toma las muestras.

1. Mientras mide, presione el botón "MAX/MIN" ("MÁXIMO/MÍNIMO") ⑨ para visualizar el valor máximo. Si se detecta un valor máximo nuevo, la pantalla se actualiza con el valor nuevo. Si vuelve a presionar el botón, se mostrará el valor mínimo. Si se detecta un valor mínimo nuevo, la pantalla se actualiza con el valor nuevo.

2. Mantenga presionado el botón "MAX/MIN" ("MÁXIMO/MÍNIMO") ⑨ durante más de un segundo para volver al modo de medición normal.

INSTRUCCIONES DE OPERACIÓN

CONEXIÓN DE LOS CABLES DE PRUEBA

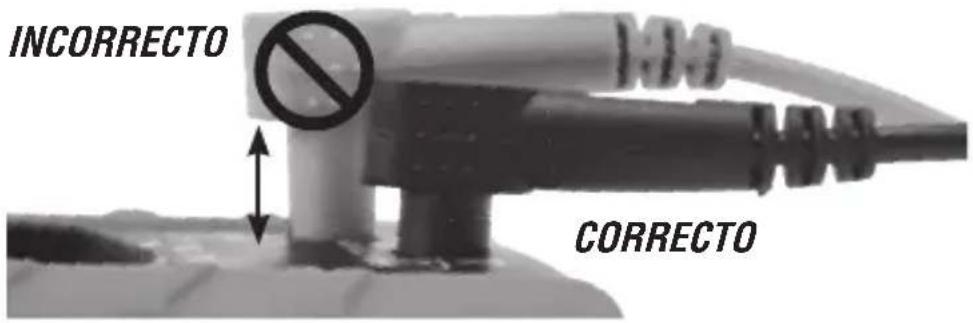

No realice pruebas si los cables no están bien conectados. Los resultados podrían generar lecturas intermitentes en pantalla. Para garantizar una buena conexión, presione los cables firmemente en el conector de entrada hasta el final.

INCORRECTO CORRECTO

PRUEBAS EN PUNTOS DE MEDICIÓN CON CLASIFICACIÓN CAT III/CAT IV

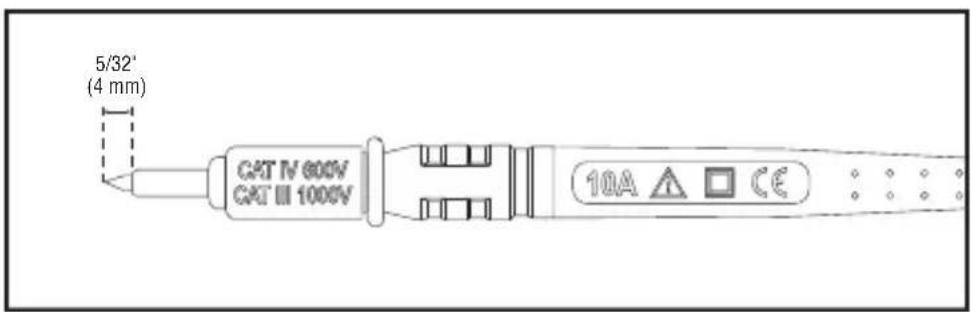

Asegúrese de que el blindaje del cable de prueba esté firmemente colocado en su lugar. No utilizar el blindaje CAT III/CAT IV aumenta el riesgo de que se produzca un arco eléctrico.

5/32' (4 mm) GAT IV 800V GAT III 1000V 10A ▲ □ CE

PRUEBAS EN PUNTOS DE MEDICIÓN CON CLASIFICACIÓN CAT II

Es posible retirar los blindajes CAT III/CAT IV para realizar mediciones en puntos con clasificación CAT II. Esto permite efectuar pruebas en conductores empotrados, como tomacorrientes de pared estándar. Procure no perder los blindajes.

CAT IV 600V CAT II 1000V .7' (18 mm) 10A

INSTRUCCIONES DE OPERACIÓN

VOLTAJE CA/CD (MENOS DE 1000 V)

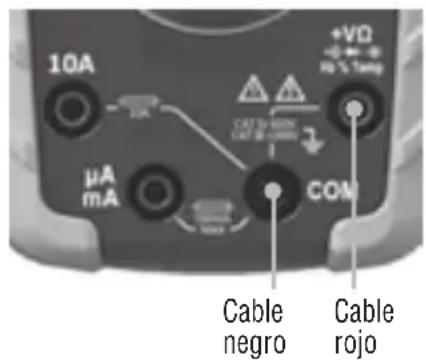

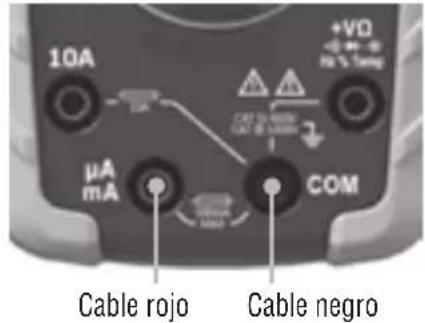

1. Inserte el cable de prueba ROJO en el conector VΩ ⑤ y el cable de prueba NEGRO en el conector COM ④, y gire la perilla selectora de función ② a la posición V ≈

NOTA: El valor predeterminado de la función de medición de voltaje del multímetro es CA. Presione el botón "SEL" 11 para alternar entre los modos CA y CD. El icono de CA o de CD que aparece en la pantalla indica el modo seleccionado.

10A μA mA +VΩ - - - NO. Tamp Cable negro COM Cable rojo

10A OFF V mA μA +F °C +VQ Hz %

1. Aplique los cables de prueba al circuito que se probará para medir el voltaje. El multímetro seleccionará automáticamente un rango para mostrar la medición en el rango más adecuado.

NOTA: Si en la pantalla LCD se visualiza “—”, los cables de prueba se están aplicando al circuito con la polaridad inversa. Invierta la posición de los cables para solucionar el problema.

NOTA: Cuando el multímetro está en la posición de medir voltaje y los cables de prueba están en circuito abierto, es posible que se visualicen lecturas del tipo mV en la pantalla. Esto es ruido y es normal. Al juntar los cables de prueba para cerrar el circuito, la lectura del multímetro será de cero voltios.

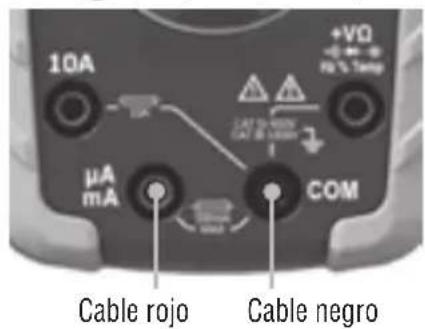

CORRIENTE CA/CD

NOTA: El valor predeterminado de la función de medición de voltaje del multímetro es CA. Para medir voltaje CD, presione el botón "SEL" 11 para alternar entre los modos CA y CD. El icono de CA \~ o de CD --- que aparece en la pantalla indica el modo seleccionado.

1. Enchufe los cables de prueba en los conectores correspondientes y gire la perilla selectora de función ② a la posición adecuada, como se indica a continuación:

INSTRUCCIONES DE OPERACIÓN

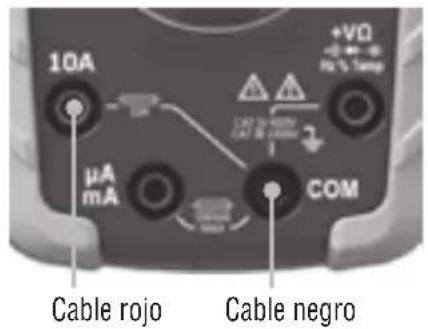

- Para medir corrientes AC/DC > 400 mA y < 10 A: Inserte el cable de prueba ROJO en el conector 10A ③ y el cable de prueba NEGRO en el conector COM ④, y gire la perilla selectora de función ② a la posición de 10 A CA/CD ≅

10A μA mA COM Cable rojo Cable negro

10A OFF V μA +V +F °C Hz +V0

- Para medir corrientes CA/CD < 400 mA: Inserte el cable de prueba ROJO en el conector mA/μA ⑥ y el cable de prueba NEGRO en el conector COM ④, y gire la perilla selectora de función ② a la posición de mA CA/CD ≈mA

10A +VΩ - - - 10 A Temp μA mA COM Cable rojo Cable negro

10A OFF V mA μA +F °C O + Hz % +VΩ

- Para medir corrientes A CD < 400 A: Inserte el cable de prueba ROJO en el conector A/mA ⑥ y el cable de prueba NEGRO en el conector COM ④, y gire la perilla selectora de función ② a la posición de A CA/CD ≈ A

10A +VΩ + 20 V Temp μA mA COM Cable rojo Cable negro

10A OFF V μA +F °C Hz + - O + - +VΩ

1. Para medir la corriente realice lo siguiente: Desconecte la energía del circuito, abra el circuito en el punto de medición, conecte el multímetro en serie en el circuito utilizando los cables de prueba y suministre energía al circuito. El multímetro seleccionará automáticamente un rango para mostrar la medición en el rango más adecuado.

No intente medir más de 10 A.

Cuando realice mediciones de corriente de valores mayores que 6 A, se recomienda utilizar un tiempo de medición de 30 segundos seguido de otros 10 minutos de tiempo de recuperación.

INSTRUCCIONES DE OPERACIÓN

CONTINUIDAD

1. Inserte el cable de prueba ROJO en el conector VΩ ⑤ y el cable de prueba NEGRO en el conector COM ④, y gire la perilla selectora de función ② a la posición de continuidad/resistencia/diodo

NOTA: La función predeterminada del multímetro en este modo es la prueba de continuidad. Asegúrese de que el icono de prueba de continuidad •» se visualice en la pantalla. De lo contrario, presione el botón "SEL" 11 hasta que aparezca el icono •»

1. Desconecte la energía del circuito.
2. Pruebe la continuidad conectando el conductor o el circuito con los cables de prueba. Si la lectura de la medición de resistencia es inferior a 50 Ω, se oirá una señal audible y en la pantalla se visualizará un valor de resistencia que indicará la continuidad. Si el circuito está abierto, aparecerá "OL" en la pantalla.

10A μA mA +VΩ - + - No.5 Temp CAT TO VIEW CAT TO CLOSING COM

Cable rojoCable

10A OFF V mA μA +P °C Hz S +VQ (24)

NO intente medir continuidad en un circuito activo.

INSTRUCCIONES DE OPERACIÓN

MEDICIÓN DE RESISTENCIA

1. Inserte el cable de prueba ROJO en el conector VΩ ⑤ y el cable de prueba NEGRO en el conector COM ④, y gire la perilla selectora de función ② a la posición de continuidad/resistencia/diodo
   NOTA: La función predeterminada del multímetro en este modo es la prueba de continuidad. Para ingresar al modo de prueba de resistencia, presione el botón "SEL" 11 una vez. El icono de resistencia Ω aparecerá en la pantalla.
2. Desconecte la energía del circuito.
3. Mida la resistencia conectando los cables de prueba al circuito. El multímetro seleccionará automáticamente un rango para mostrar la medición en el rango más adecuado.

10A μA mA COM +VΩ -0.5V -0.5V Hp % Temp

Cable rojoCable

10A OFF V mA μA +F °C Hz VQ negro

NOTA: Cuando el multímetro está en la posición de medir resistencia y los cables de prueba están en circuito abierto (no conectados a través de un resistor), o cuando se está probando un resistor averiado, se mostrará la leyenda OL en la pantalla. Esto es normal.

NO intente medir resistencia en un circuito activo.

PRUEBA DE DIODO

1. Inserte el cable de prueba ROJO en el conector VΩ ⑤ y el cable de prueba NEGRO en el conector COM ④, y gire la perilla selectora de función ② a la posición de continuidad/resistencia/diodo

NOTA: La función predeterminada del multímetro en este modo es la prueba de continuidad. Para ingresar al modo de prueba de diodo, presione el botón "SEL" dos veces. El icono de diodo — aparecerá en la pantalla.

1. Haga que los cables de prueba toquen el diodo. Si en la pantalla se visualiza una lectura de 200 mV-700 mV, hay polarización directa, y si se visualiza "OL", hay polarización inversa. Si un dispositivo está en circuito abierto, se indicará "OL" en ambas polaridades. Si un dispositivo está en cortocircuito, se indicará 0 mV aproximadamente.

10A μA mA COM +VΩ -0.5 ±0.5 10 A Temp

10A OFF V mA μA +F °C Hz + - +VQ e negro

INSTRUCCIONES DE OPERACIÓN

CAPACITANCIA

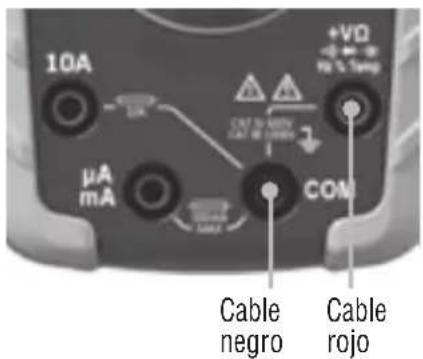

1. Inserte el cable de prueba ROJO en el conector VΩ ⑤ y el cable de prueba NEGRO en el conector COM ④, y gire la perilla selectora de función ② a la posición de capacitancia En la pantalla debe visualizarse 0 nF con los cables en circuito abierto.
2. Desconecte la energía del circuito.
3. Mida la capacitancia conectando los cables de prueba al capacitor. El multímetro seleccionará automáticamente un rango para mostrar la medición en el rango más adecuado.

10A μA mA +VΩ + VΩ / Temp ΔV = 200 Ω / VΩ ΔV = 500 Ω / VΩ CON Cable negro Cable rojo

TOA OFF V2E A μA +F °C +Hz % +VQ (P4)

FRECUENCIA/CICLO DE SERVICIO

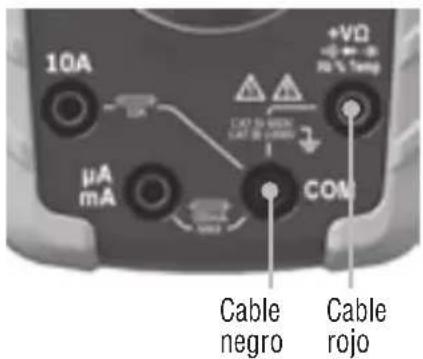

1. Inserte el cable de prueba ROJO en el conector VΩ ⑤ y el cable de prueba NEGRO en el conector COM ④, y gire la perilla selectora de función ② a la posición de frecuencia/ciclo de servicio Hz%.

NOTA: La función predeterminada del multímetro en este modo es la prueba de frecuencia. Para ingresar al modo de prueba de ciclo de servicio, presione el botón "SEL" 11 una vez. Asegúrese de que el icono correspondiente (Hz o %) aparezca en la pantalla.

1. Realice la medición conectando los cables de prueba al circuito.

10A μA mA +VΩ - - - 20 °C Temp CON Cable negro Cable rojo

10A OFF V μA +F °C +VQ (124)

INSTRUCCIONES DE OPERACIÓN

TEMPERATURA

1. Inserte el termopar tipo K con adaptador en los conectores VΩ ⑤ y COM ④ (observe las marcas de polaridad en el termopar y en el multímetro), y gire la perilla selectora de función ② a la posición de temperatura °F°C.

NOTA: La escala de temperatura predeterminada del multímetro en este modo es Fahrenheit. Para ingresar a la escala en grados Celsius, presione el botón "SEL" 11 una vez. Asegúrese de que aparezca en pantalla el icono correspondiente (°F o °C). La escala de temperatura predeterminada se puede cambiar encendiendo el multímetro y manteniendo presionado el botón "HOLD" 11.

1. Para medir la temperatura, haga que la punta del termopar y el objeto que se medirá entren en contacto. Cuando la temperatura de la punta del termopar y la del objeto se hayan equilibrado, se estabilizará la lectura en la pantalla. El multímetro seleccionará automáticamente un rango para mostrar la medición en el rango más adecuado.

Adaptador ROJO NEGRO Sonda Termopar tipo K con adaptador

10A OFF V mA μA °F °C +VQ Hz +/-

⚠️ Retire el termopar antes de confi gurar el multímetro en otras funciones de medición.

El termopar que viene con el paquete original es apto solo para temperaturas inferiores a 356 °F/180 °C. Para medir temperaturas más elevadas, se debe utilizar un termopar tipo K con el rango de medición adecuado.

MANTENIMIENTO

REEMPLAZO DE LAS BATERÍAS

Cuando aparece el indicador en la pantalla LCD, se deben reemplazar las baterías.

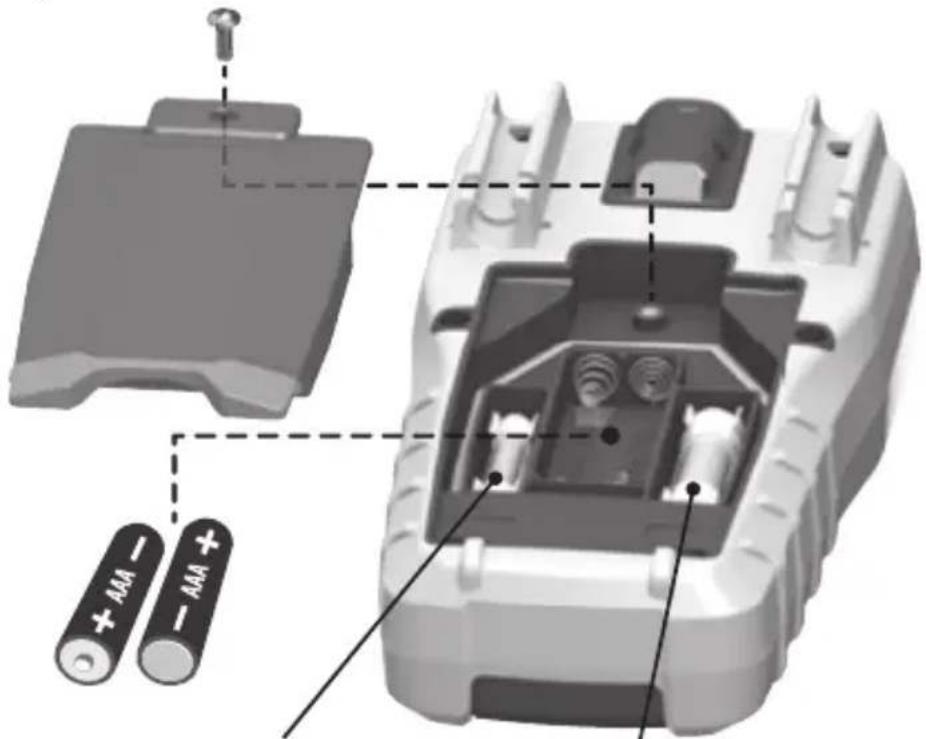

1. Retire el tornillo de la tapa del compartimento de baterías/fusibles.
2. Reemplace las 2 baterías AAA (observe la polaridad correcta).
3. Vuelva a colocar la tapa del compartimento de baterías/fusibles y apriete el tornillo firmemente.

REEMPLAZO DE LOS FUSIBLES

Un fusible puede quemarse si se suministran más de 500 mA al conector μA/mA o ⑥ más de 10 A al conector 10A ③. Para acceder a los fusibles realice lo siguiente:

1. Retire el tornillo de la tapa del compartimento de baterías/fusibles.

2. Reemplace los fusibles quemados por:

Para el conector μA/mA

⑥: un fusible rápido de 500 mA/1000 V (cat. Klein n.° 69035)

Para el conector 10A

③: un fusible rápido de 10 A/1000 V (cat. Klein n.° 69034)

1. Vuelva a colocar la tapa del compartimento de baterías/fusibles y apriete el tornillo firmemente.

Fusible rápido de 500 mA/1000 V (cat. Klein n.º 69035)

Fusible rápido de 10 A/1000 V (cat. Klein n.° 69034)

Para evitar riesgo de choque eléctrico, desconecte los cables de toda fuente de voltaje antes de retirar la tapa del compartimento de baterías/fusibles.

Para evitar riesgo de choque eléctrico, no haga funcionar el multímetro sin colocar la tapa del compartimento de baterías/fusibles.

LIMPIEZA

Asegúrese de que el multímetro esté apagado y límpielo con un paño limpio, seco, que no deje pelusas. No utilice solventes ni limpiadores abrasivos.

ALMACENAMIENTO

Retire las baterías si no va a utilizar el multímetro durante un tiempo prolongado. No lo exponga a la humedad ni a altas temperaturas. Luego de un período de almacenamiento en condiciones extremas que sobrepasen los límites mencionados en la sección Especificaciones generales, deje que el multímetro vuelva a las condiciones de funcionamiento normales antes de utilizarlo.

GARANTÍA

ELIMINACIÓN/RECICLAJE

No arroje el equipo ni sus accesorios a la basura. Los elementos se deben desechar correctamente de acuerdo con las regulaciones locales. Para obtener más información, consulte www.epa.gov o www.erecycle.org.

SERVICIO AL CLIENTE

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069

1-877-775-5346

[e-mail]

www.kleintools.com

MANUEL D'UTILISATION
