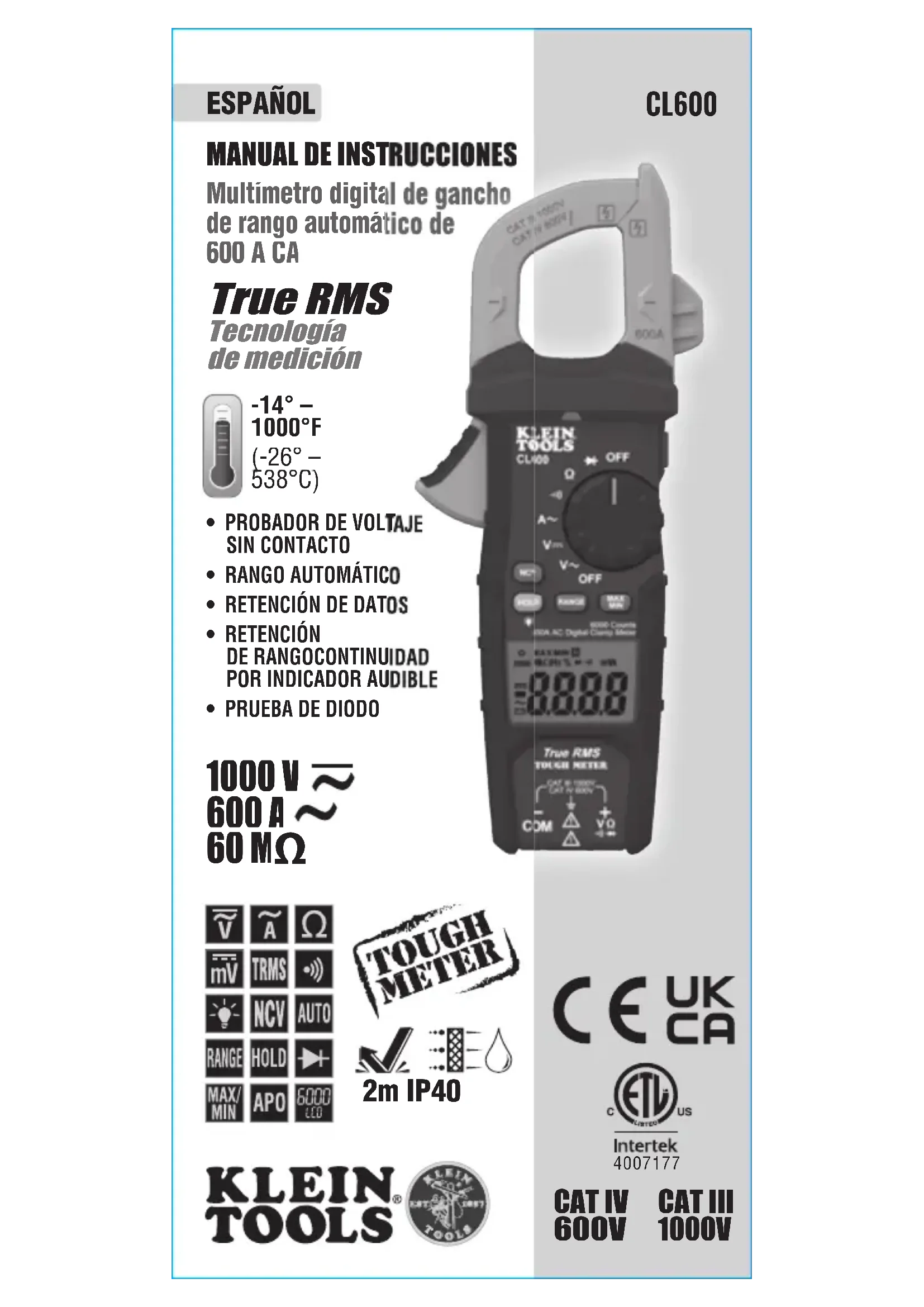

MANUAL DE USUARIO CL600 Klein Tools

MANUAL DE INSTRUCCIONES

Multímetro digital de gancho de rango automático de 600 A CA

True RMS

Tecnología de medición

• PROBADOR DE VOLTAJE SIN CONTACTO
• RANGO AUTOMÁTICO
- RETENCIÓN DE DATOS
• RETENCIÓN DE RANGOCONTINUIDAD POR INDICADOR AUDIBLE
- PRUEBA DE DIODO

1000 V 600 A 60 MΩ

ESPECIFICACIONES GENERALES

Klein Tools CL600 es un multímetro digital de gancho de rango automático con media cuadrática real (TRMS) que mide corriente CA con la pinza; mide voltaje CA/CD, resistencia, continuidad; y prueba diodos con cables de prueba.

• Entorno: interiores. NO lo exponga a la humedad, lluvia o nieve.
• Altitud de funcionamiento: 6562 pies (2000 m)
• Humedad relativa: < 80 % sin condensación
• Temperatura de operación: 32 °F a 104 °F (0 °C a 40 °C)
• Temperatura de almacenamiento: 14 °F a 140 °F (-10 °C a 60 °C)
• Precisión: valores establecidos según una temperatura ambiente de 65 °F a 83 °F (18 °C a 28 °C)
• Coefi ciente de temperatura: 0,1 × (precisión indicada) por cada °C por encima de los 28 °C o por debajo de los 18 °C, es necesario realizar correcciones si la temperatura del ambiente de trabajo se encuentra fuera del rango de precisión de temperatura
• Dimensiones: 9,09" × 3,82" × 1,54" (231 mm × 97 mm × 39 mm)
• Peso: 11,8 oz (335 g) incluidas las baterías
• Calibración: precisa durante un año
• Normas: Cumple con: UL STD 61010-1, 61010-2-032, 61010-2-033.

Certificado según las normas: CSA STD C22.2 # 61010-1, 61010-2-032, 61010-2-033. IEC EN 61010-1, 61010-2-032, 61010-2-033, 61326-1.

- Grado de contaminación: 2

- Precisión: ± (% de lectura + cantidad de dígitos menos significativos)

- Protección ante caídas: 6,6 pies (2 m)

- Clasifi cación de seguridad: CAT IV 600 V, CAT III 1000 V, clase 2, doble aislamiento

CAT III: La categoría III de medición es aplicable a los circuitos de medición y prueba conectados a la distribución de la instalación de suministro eléctrico de un edificio.

CAT IV: La categoría IV de medición es aplicable a los circuitos de medición y prueba conectados a la fuente de la instalación de suministro eléctrico de un edificio.

- Entorno electromagnético: IEC EN 61326-1. Este equipo cumple con los requisitos apropiados para su uso en entornos electromagnéticos básicos y controlados como propiedades residenciales, establecimientos comerciales e instalaciones de industria ligera.

Especificaciones sujetas a cambios.

ESPECIFICACIONES ELÉCTRICAS

Función Rango Resolución Precisión			(50 Hz/60 Hz)
Voltaje CA(V CA)	6,000 V 1	mV ± (1,5 % +	5 dígitos)
	60,00 V 10	mV	± (1,2 % + 5 dígitos)
	600,0 V 100	mV
	1000 V 1 V		± (1,5 % + 5 dígitos)
Voltaje CD(V CD)	600 mV 0,1	mV ± (1,0 %	+ 8 dígitos)
	6,000 V 1	mV	± (1,0 % + 3 dígitos)60
	600,0 V 100	mV
	1000 V 1 V	± (1,2 % + 3 dígitos)

Impedancia de entrada: 10 MΩ

Intervalo de frecuencia: 50 Hz a 400 Hz

Entrada máxima: 1000 V CA RMS o 1000 V CD

Corriente CA(A CA)	60,00 A 10	mA ± (2,0 % + 8 dígitos)
	600,0 A 10	0 mA ± (2,0 % + 5 dígitos)

Intervalo de frecuencia: 50 Hz a 60 Hz

Función Rango Resolución Precisión
Resistencia	600,0 Ω 0,1 Ω		± (1,5 % + 5 dígitos)
	6,000 kΩ 1 Ω
	60,00 kΩ 10 Ω
	600,0 kΩ 100 Ω
	6,000 MΩ 1 kΩ
	60,00 MΩ 10 kΩ ± (2,0 % + 10 dígitos)

Entrada máxima: 600 V CA RMS o 600 V CD

OTRAS APLICACIONES DE MEDICIÓN

Entrada máxima: 600 V CA RMS o 600 V CD

• Prueba de diodo: 1,5 mA máx., 3,0 V CD de voltaje de circuito abierto aprox.
• Verificación de continuidad: señal audible < 50 Ω, < 0,35 mA de corriente
• Frecuencia de muestreo: 3 muestras por segundo
• Apagado automático: después de aprox. 30 minutos de inactividad
• Sobrecarga: se indica "OL" en pantalla, protección contra sobrecarga de 1000 V en posición de voltaje, 600 V RMS en las demás posiciones
• Polaridad: "-" en pantalla indica polaridad negativa
• Pantalla: LCD de 3-5/6 dígitos con recuento de 6000

ADVERTENCIAS GENERALES

Para garantizar un funcionamiento y servicio seguros del multímetro, siga estas instrucciones. El incumplimiento de estas advertencias puede provocar lesiones graves o la muerte.

• Antes de cada uso, verifique el funcionamiento del multímetro midiendo un voltaje o corriente conocidos.
• Nunca debe utilizar este multímetro en un circuito con voltajes que excedan la clasificación correspondiente a la categoría de este multímetro.
• No utilice el multímetro durante tormentas eléctricas o en clima húmedo.
• No utilice el multímetro o los cables de prueba si en apariencia están dañados.
• Los ensamblajes de sonda que se utilicen para las mediciones de redes eléctricas deben cumplir con la norma IEC/EN 61010-031 con una clasificación de voltaje CAT IV 600'V o superior.
• Asegúrese de que los cables del multímetro estén correctamente colocados y mantenga los dedos lejos de los contactos de la sonda de metal al realizar las mediciones.
• Proceda con precaución cuando trabaje con voltajes superiores a 25 V CA RMS o 60 V CD. Esos voltajes implican un riesgo de choque eléctrico.
• Para evitar lecturas falsas que puedan provocar choques eléctricos, reemplace las baterías cuando aparezca el indicador de batería baja.
• No intente medir resistencia o continuidad en un circuito activo.
• Cumpla siempre con los códigos de seguridad locales y nacionales. Utilice equipo de protección personal para prevenir lesiones por choque y arco eléctrico en los lugares donde haya conductores activos peligrosos expuestos.
• Para evitar el riesgo de choque eléctrico, desconecte los cables de toda fuente de voltaje antes de retirar la tapa del compartimiento de las baterías.
• Para evitar riesgo de choque eléctrico, no use el multímetro sin colocar la tapa del compartimiento de las baterías.

ADVERTENCIAS SOBRE LA FUNCIÓN NCV

• Cuando la función NCV está activa, una luz roja intermitente o continua indica la presencia de voltaje. Aun cuando el instrumento no lo indique, es posible que haya voltaje.
• Antes y después de cada uso del NCVT, verifique el funcionamiento realizando una prueba en un circuito activo que se encuentre dentro de la capacidad de esta unidad.

- Nunca suponga que los cables neutro y de puesta a tierra están desenergizados. Los neutros en circuitos derivados de cables de múltiples alambres pueden estar energizados aunque estén desconectados y deben volver a probarse antes de manipularlos.

- El próbador NCV NO detectará voltaje en las siguientes situaciones:

- Si el cable está blindado.

- Si el operador no está conectado a tierra o está aislado de alguna manera de una toma de tierra eficaz.

- Si el voltaje es de CD.

- El probador NCV PODRÍA NO detectar voltaje en las siguientes situaciones:

- Si el usuario no sostiene el probador.

- Si el usuario está aislado del probador mediante un quante u otro material.

- Si el cable está parcialmente enterrado o en un conducto de metal conectado a tierra.

- Si el probador se encuentra a cierta distancia de la fuente de voltaje.

- Si el campo creado por la fuente de voltaje está bloqueado, amortiguado o sometido a interferencia de alguna otra manera.

- Si la frecuencia de voltaje no es una onda sinusoidal perfecta entre 50 y 60 Hz.

- Si el probador se encuentra fuera de las condiciones de funcionamiento (descritas en la sección Especificaciones).

- El funcionamiento puede llegar a verse afectado por diferencias en el diseño del enchufe y el tipo y grosor del aislamiento. Es posible que el probador no sea compatible con algunos tipos de tomacorrientes estándar o inviolables.

- No lo utilice en conductores activos peligrosos sin aislamiento.

- La detección por encima de 50 V se especifica en condiciones "normales", como se indica más adelante. El probador puede detectar voltaje en un umbral diferente, en diferentes condiciones, o puede no detectar voltaje en absoluto a menos que:

- La punta del probador está dentro de 0,25" de una fuente de voltaje de CA que irradia sin impedimento.

- El usuario sostiene el cuerpo del probador con la mano descubierta.

- El usuario está parado sobre una toma de tierra o conectado a ella.

- La humedad del aire es nominal (50 % de humedad relativa).

- El probador se sostiene firmemente para mantenerlo inmóvil.

SÍMBOLOS DEL MULTÍMETRO

~	CA (corriente alterna) CD (corriente directa)
Ω	Resistencia (en ohmios) Continuidad por indicador audible
□	Doble aislamiento Clase II Conexión a tierra
▶	Diodo A Amperaje (amperios)

V Voltaje (voltios) Lea las instrucciones

⚠️	Advertencia o precaución Riesgo de choque eléctrico
💡	Apto para conductores activos peligrosos sin aislamiento

SÍMBOLOS DE LA PANTALLA LCD

~	Medición de CA Medición de CD ---
—	Lectura negativa Retención de datos

AUTO Rango automático MAX Retención del valor máximo

MIN Retención del valor mínimo Batería baja

	Apagado automático		Continuidad por indicador audible
k	kilo (valor × 10^3 )	M	Mega (valor × 10^6 )
m	mili (valor × 10^3 ) Ohmios
V	Voltios	A	Amperios

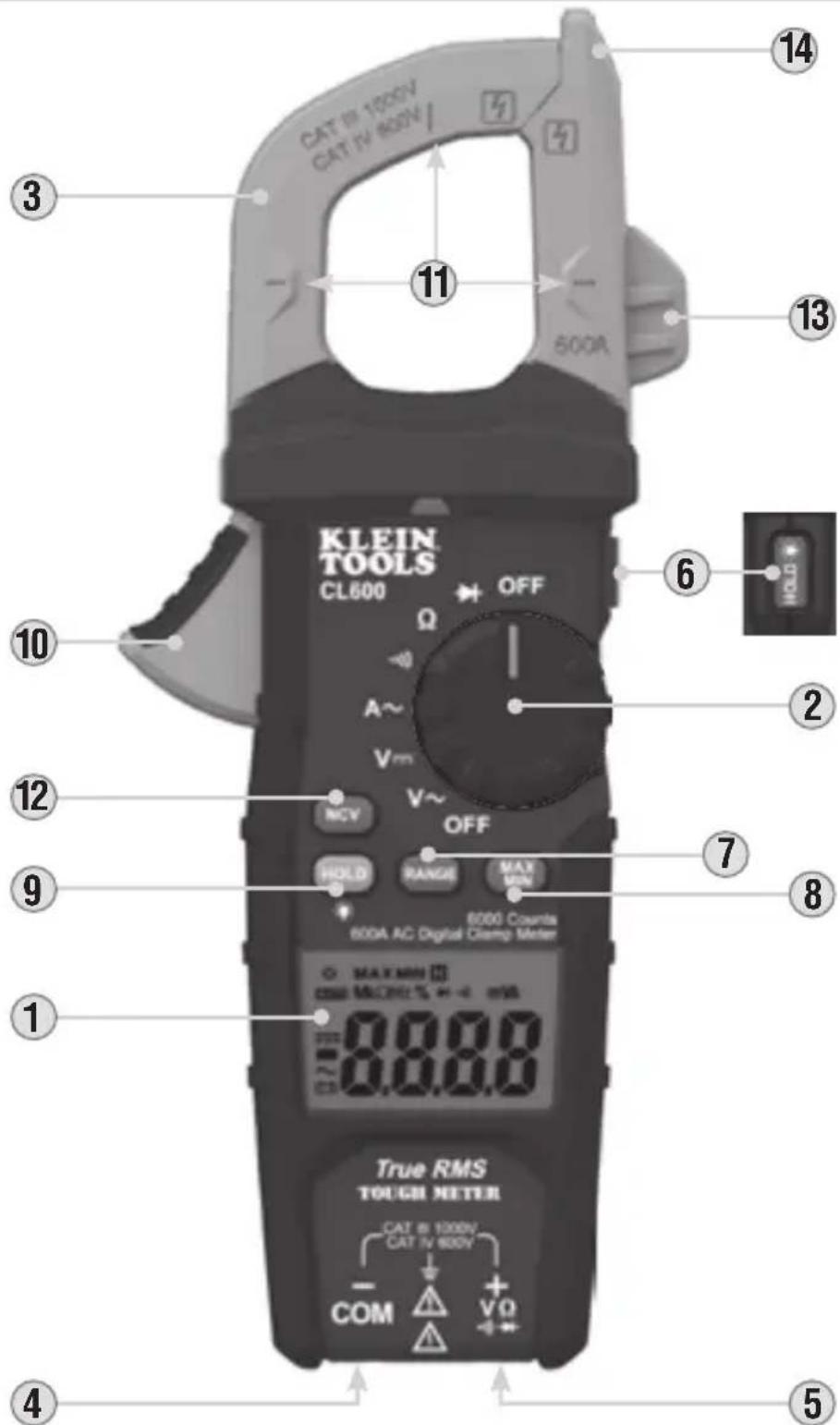

DETALLES DE LAS CARACTERÍSTICAS

CAT 1000V CAT IV 800V KLEIN TOOLS CL600 OFF Ω A~ Vm V~ MCV HOLD RANGE MAX MIN 6000 Counts 600A AC Digital Clamp Meter 0.000 0.000 True RMS TOUGH METER CAT 1000V CAT IV 800V COM VΩ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

NOTA: El multímetro no contiene en su interior piezas que el usuario pueda reparar.

1. Conector "COM" 11. Marcas de flechas

2. Pantalla LCD con recuento de 6000

3. Perilla selectora de función
4. Pinza 10.
5. Conector "VΩ"

6. Botón de retención de datos/retroiluminación

7. Botón "RANGE" (RANGO)

8. Botón "MAX/MIN" (MÁXIMO/MÍNIMO)

9. Botón de retención de datos/retroiluminación N.° 2 Gatillo de la pinza (presionar para abrir la pinza)

10. Botón para prueba de voltaje sin contacto

11. Soporte para cables de prueba para medidor de prueba
12. Sensor de prueba de voltaje sin contacto

BOTONES DE FUNCIONES

ENCENDIDO/APAGADO

Para encender el multímetro, gire la perilla selectora de función 2 de la posición OFF (APAGADO) a cualquier parámetro de medición. Para apagar el multímetro, gire la perilla selectora de función 2 a alguna de las posiciones de apagado. De forma predeterminada, el multímetro se apagará automáticamente después de 30 minutos de inactividad. Si el multímetro se apaga automáticamente cuando la perilla selectora de función 2 se encuentra en un parámetro de medición, gire la perilla a cualquier otra posición (que no sea la posición OFF [APAGADO]) para volver a encender el multímetro. Para desactivar la función de apagado automático, mantenga presionado el botón "RANGE" (RANGO) 7 antes de encender la unidad desde la posición OFF (APAGADO). Al desactivar la función de apagado automático, el icono correspondiente no se visualiza en la pantalla.

RETENCIÓN DE DATOS

Presione los botones de retención de datos/retroiluminación ⑥ o ⑨ para retener la medición en la pantalla. Vuelva a presionar "HOLD" (RETENER) para que la pantalla regrese a la medición en curso.

RETROILUMINACIÓN

Mantenga presionado el botón de retención de datos/el de retroiluminación ⑥ o ⑨ durante más de un segundo para encender la retroiluminación. La retroiluminación se apagará automáticamente después de 30 minutos de inactividad.

RANGE (RANGO)

El modo predeterminado del multímetro es el de rango automático AUTO Este modo determina automáticamente el rango de medición más adecuado para la prueba que se está realizando. Para que el multímetro mida en un rango diferente, utilice el botón Range (Rango) 7.

1. Presione el botón "RANGE" (RANGO) 7 para seleccionar manualmente el rango de medición (ADRS aparece de la pantalla LCD). Presione el botón "RANGE" (RANGO) 7 varias veces para recorrer los rangos disponibles y deténgase en el rango deseado.
2. Para volver al modo de rango automático, mantenga presionado el botón "RANGE" (RANGO) 7 durante más de un segundo (AVIC)ve a aparecer en la pantalla).

BOTONES DE FUNCIONES

Cuando se presiona el botón "MAX/MIN" (MÁXIMO/MÍNIMO) ⑧, el multímetro registra los valores máximo y mínimo y la diferencia entre ellos a medida que toma las muestras.

1. Mientras mide, presione el botón "MAX/MIN" (MÁXIMO/MÍNIMO) ⑧ para alternar entre el valor máximo (MAX) y el valor mínimo (MIN).
2. Mantenga presionado el botón "MAX/MIN" (MÁXIMO/MÍNIMO) ⑧ durante más de un segundo para volver al modo de medición normal.

PRUEBA DE VOLTAJE SIN CONTACTO

Presione el botón NCV 12 para probar el multímetro de voltaje sin contacto integrado. Acerque el conductor debajo del cable de prueba con la antena de detección 14. El multímetro emite señales visuales de advertencia cuando se detecta un voltaje CA.

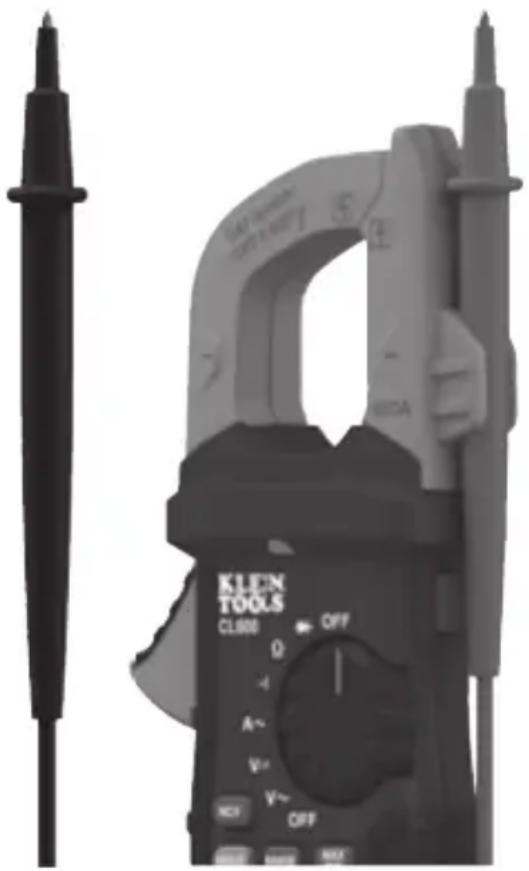

SOPORTE PARA CABLES DE PRUEBA

Al trabajar con cables de prueba, se puede montar un medidor de prueba en el soporte para cables de prueba 13 a fin de permitir una operación natural con dos manos, con la pinza en una mano y un solo medidor de prueba en la otra.

INSTRUCCIONES DE OPERACIÓN

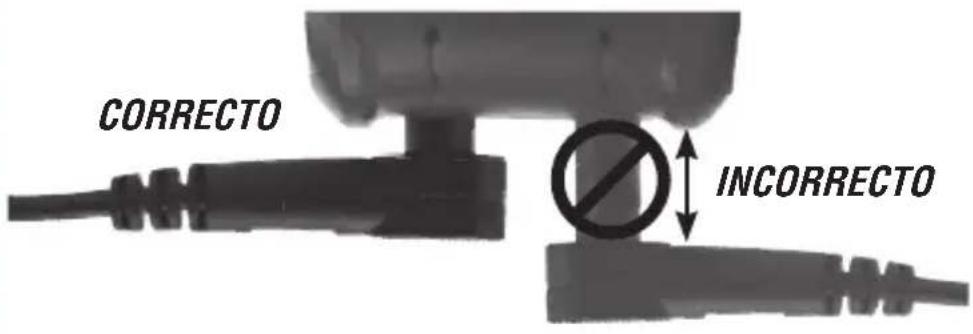

CONEXIÓN DE LOS CABLES DE PRUEBA

No realice pruebas si los cables no están bien conectados. Los resultados podrían generar lecturas intermitentes en pantalla. Para garantizar una buena conexión, presione los cables firmemente en el conector de entrada hasta el final.

CORRECTO INCORRECTO

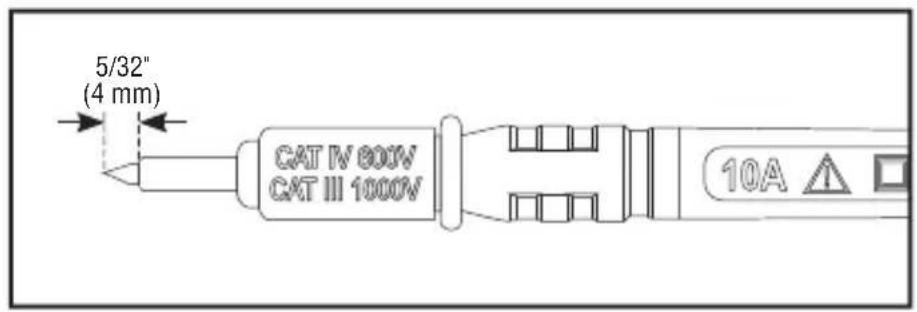

PRUEBAS EN PUNTOS DE MEDICIÓN CON CLASIFICACIÓN CAT III/CAT IV

Asegúrese de que el blindaje del cable de prueba esté firmemente colocado en su lugar. No utilizar el blindaje CAT III/CAT IV aumenta el riesgo de que se produzca un arco eléctrico.

5/32" (4 mm) CAT IV 800V CAT III 1000V 10A

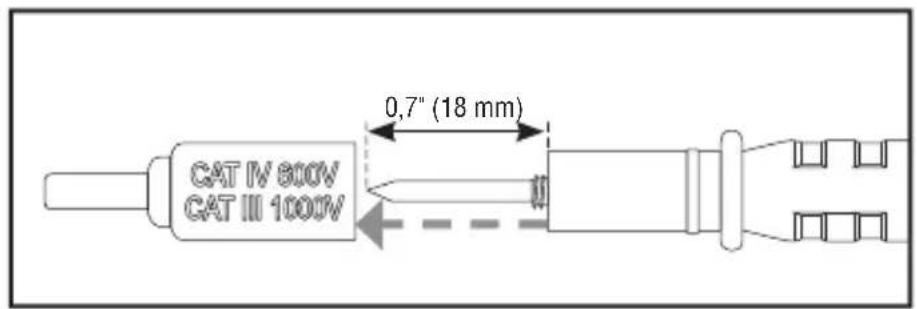

PRUEBAS EN PUNTOS DE MEDICIÓN CON CLASIFICACIÓN CAT II

Es posible retirar los blindajes CAT III/CAT IV para realizar mediciones en puntos con clasificación CAT II. Esto permite efectuar pruebas en conductores empotrados, como tomacorrientes de pared estándar. Procure no perder los blindajes.

CAT IV 800V CAT III 1000V 0,7" (18 mm)

INSTRUCCIONES DE OPERACIÓN

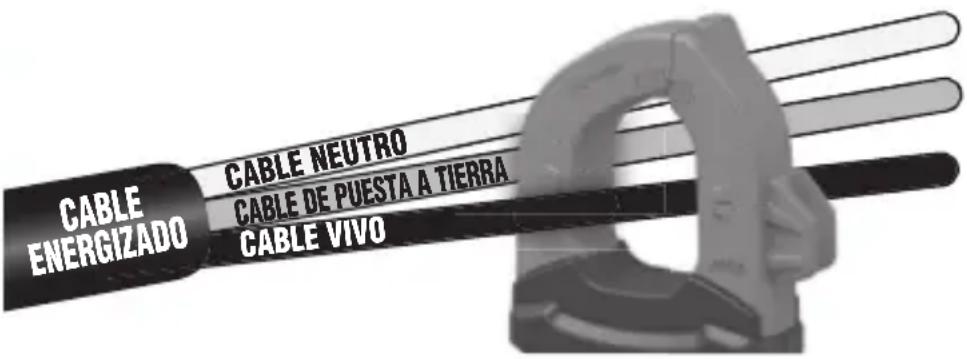

CORRIENTE CA (MENOS DE 600A)

La corriente CA se mide presionando el gatillo de la pinza 10 para que la pinza 3 se abra y se la pueda colocar alrededor del cable que conduce la corriente. Al medir, se debe tener cuidado de cerrar bien la pinza 3 soltando el gatillo 10 por completo, y de que el cable pase perpendicularmente a través del centro de la pinza 3 y quede alineado con las marcas de flechas 11.

CABLE ENERGIZADO CABLE NEUTRO CABLE DE PUESTA A TIERRA CABLE VIVO

Para medir la corriente realice lo siguiente:

1. Gire la perilla selectora de función ② a la posición de corriente CA A\~.

GOLS L600 Ω OFF A~ V~ V~ OFF CV

1. Coloque la pinza ③ alrededor del cable. La medición de corriente aparecerá en la pantalla. El multímetro seleccionará automáticamente un rango para mostrar la medición en el rango más adecuado.

Desconecte los cables de prueba cuando mida con la pinza.

INSTRUCCIONES DE OPERACIÓN

VOLTAJE CA (MENOS DE 1000 V)

1. Inserte el cable de prueba ROJO en el conector VΩ ⑤ y el cable de prueba NEGRO en el conector COM ④, y gire la perilla selectora de función ② a la posición de voltaje CA V\~

CAT 1000V CAT IV 600V COM + VΩ Cable negro Cable rojo

TOOLS L600 Ω OFF A~ V~ V~ OFF

1. Aplique los cables de prueba al circuito que se probará para medir el voltaje. El multímetro seleccionará automáticamente un rango para mostrar la medición en el rango más adecuado.

VOLTAJE CD (MENOS DE 1000 V)

1. Inserte el cable de prueba ROJO en el conector VΩ ⑤ y el cable de prueba NEGRO en el conector COM ④, y gire la perilla selectora de función ② a la posición de voltaje CD V —

CAT = 1000V CAT IV 600V - COM + V Ω Cable negro Cable rojo

TOOLS L600 Ω A~ Vmm V~ OFF CV OFF

1. Aplique los cables de prueba al circuito que se probará para medir el voltaje. El multímetro seleccionará automáticamente un rango para mostrar la medición en el rango más adecuado.

NOTA: Si en la pantalla LCD se visualiza “-”, los cables de prueba se están aplicando invertidos al circuito. Invierta la posición de los cables para solucionar el problema.

NOTA: Cuando el multímetro está en la posición de medir voltaje y los cables de prueba están en circuito abierto, es posible que se visualicen lecturas del tipo mV en la pantalla. Esto es ruido y es normal. Al juntar los cables de prueba para cerrar el circuito, la lectura del multímetro será de cero voltios.

INSTRUCCIONES DE OPERACIÓN

CONTINUIDAD

1. Inserte el cable de prueba ROJO en el conector VΩ ⑤ y el cable de prueba NEGRO en el conector COM ④, y gire la perilla selectora de función ② a la posición de continuidad •
2. Desconecte la energía del circuito.
3. Pruebe la continuidad conectando el conductor o el circuito con los cables de prueba. Si la lectura de la medición de resistencia es inferior a 50 Ω, se oirá una señal audible y en la pantalla se visualizará un valor de resistencia que indicará la continuidad. Si el circuito está abierto, aparecerá "OL" en la pantalla.

CAT 1000V CAT IV 800V COM + VΩ Cable negro Cable rojo

TOOLS L600 Ω A~ V~ V~ OFF OFF

NO intente medir continuidad en un circuito activo.

MEDICIÓN DE RESISTENCIA

1. Inserte el cable de prueba ROJO en el conector VΩ ⑤ y el cable de prueba NEGRO en el conector COM ④, y gire la perilla selectora de función ② a la posición de resistencia Ω
2. Desconecte la energía del circuito.
3. Mida la resistencia conectando los cables de prueba al circuito. El multímetro seleccionará automáticamente un rango para mostrar la medición en el rango más adecuado.

CAT = 1000V CAT IV 800V COM + VΩ Cable negro Cable rojo

TOOLS L600 Ω A~ V~ V~ OFF OFF

NOTA: Cuando el multímetro está en la posición de medir resistencia y los cables de prueba están en circuito abierto (no conectados a través de un resistor), o cuando se está probando un resistor averiado, aparecerá en la pantalla la leyenda OL. Esto es normal.

NO intente medir resistencia en un circuito activo.

INSTRUCCIONES DE OPERACIÓN

PRUEBA DE DIODO

1. Inserte el cable de prueba ROJO en el conector VΩ ⑤ y el cable de prueba NEGRO en el conector COM ④, y gire la perilla selectora de función ② a la posición de prueba de diodo

2. Haga que los cables de prueba toquen el diodo. Si en la pantalla se visualiza una lectura de 200 mV-800 mV, hay polarización directa, y si se visualiza "OL", hay polarización inversa. Si un dispositivo está en circuito abierto, se indicará "OL" en ambas polaridades. Si un dispositivo está en cortocircuito, se indicará 0 mV aproximadamente.

CAT 50 1000V CAT IV 800V COM + VΩ Cable negro Cable rojo

TOOLS L600 Ω OFF A~ V~ V~ OFF CV

MANTENIMIENTO

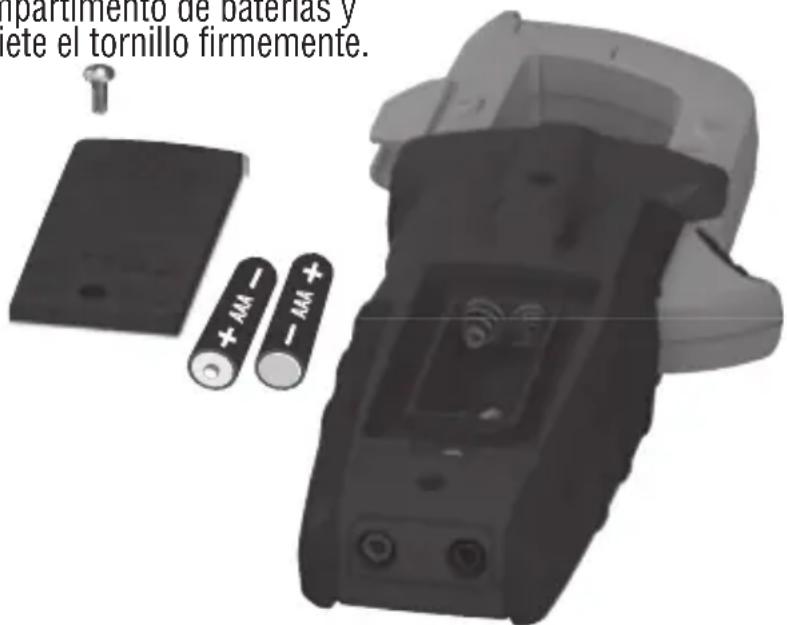

REEMPLAZO DE LAS BATERÍAS

Cuando aparece el indicador en la pantalla LCD, se deben reemplazar las baterías.

1. Retire el tornillo de la tapa del compartimento de baterías.
2. Reemplace las 2 baterías AAA (observe la polaridad correcta).
3. Vuelva a colocar la puerta del compartimento de baterías y apriete el tornillo firmemente.

ipartimento de baterias y ete el tornillo firmemente.

Para evitar riesgo de choque eléctrico, desconecte los cables de toda fuente de voltaje antes de retirar la tapa del compartimento de baterías.
Para evitar riesgo de choque eléctrico, no haga funcionar el multímetro sin colocar la tapa del compartimento de baterías. 27

LIMPIEZA

Asegúrese de que el multímetro esté apagado y límpielo con un paño limpio, seco, que no deje pelusas. No utilice solventes ni limpiadores abrasivos.

ALMACENAMIENTO

Retire las baterías si no va a utilizar el multímetro durante un tiempo prolongado. No lo exponga a la humedad ni a altas temperaturas. Luego de un período de almacenamiento en condiciones extremas que sobrepasen los límites mencionados en la sección Especificaciones generales, deje que el multímetro vuelva a las condiciones de funcionamiento normales antes de utilizarlo.

CONFORMIDAD CON LA NORMATIVA FCC/IC

Puede leer la información sobre la normativa FCC para este producto en www.kleintools.com. ICES-003 (B)/NMB-003 (B) de Canadá

GARANTÍA

ELIMINACIÓN/RECICLAJE

No arroje el equipo ni sus accesorios a la basura. Los elementos se deben desechar correctamente de acuerdo con las regulaciones locales. Para obtener más información, consulte www.epa.gov/recycle.

SERVICIO AL CLIENTE

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069

1-800-553-4676

[e-mail]

www.kleintools.com

FRANÇAIS

CL600

MANUEL D'UTILISATION
