Caractéristiques techniques	Débit maximum : 3 600 L/h
Pression maximale	Max 4 bar
Type de moteur	Moteur électrique
Puissance	1 000 W
Poids	8,5 kg
Dimensions	Longueur : 38 cm, Largeur : 26 cm, Hauteur : 27 cm
Utilisation	Idéale pour l'arrosage, le drainage et l'évacuation des eaux claires
Maintenance	Vérifier régulièrement le filtre d'entrée et nettoyer si nécessaire
Sécurité	Ne pas utiliser dans des environnements explosifs ou humides sans protection appropriée
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - SPU 100 Niro EINHELL

Comment puis-je amorcer la pompe EINHELL SPU 100 Niro ?

Pour amorcer la pompe, remplissez d'eau le réservoir d'entrée et assurez-vous que toutes les vannes sont ouvertes. Ensuite, démarrez la pompe et attendez quelques instants jusqu'à ce que l'eau commence à circuler.

Que faire si la pompe ne s'allume pas ?

Vérifiez que la pompe est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, consultez le manuel d'utilisation pour des instructions de dépannage.

Comment puis-je nettoyer le filtre de la pompe ?

Débranchez la pompe et retirez le filtre en suivant les instructions du manuel. Nettoyez-le à l'eau claire pour enlever les débris. Assurez-vous qu'il est complètement sec avant de le réinstaller.

Quel type d'eau puis-je utiliser avec la pompe ?

La pompe EINHELL SPU 100 Niro est conçue pour pomper de l'eau claire. Évitez de l'utiliser avec de l'eau salée, de l'eau de mer ou des liquides corrosifs.

Comment puis-je stocker la pompe pendant l'hiver ?

Pour stocker la pompe pendant l'hiver, vidangez complètement l'eau, nettoyez-la et conservez-la dans un endroit sec et à l'abri du gel.

La pompe fait du bruit lorsque je l'utilise. Que dois-je faire ?

Des bruits excessifs peuvent indiquer une cavitation ou un problème avec les roulements. Vérifiez si la pompe est correctement amorcée et inspectez les composants internes pour détecter des dommages.

Quelle est la capacité maximale de la pompe EINHELL SPU 100 Niro ?

La capacité maximale de la pompe est de 1000 litres par heure, selon les conditions d'utilisation.

Comment régler la pression de sortie de la pompe ?

La pression de sortie peut être ajustée en utilisant le robinet de sortie. Référez-vous au manuel pour des instructions spécifiques concernant les réglages.

MODE D'EMPLOI SPU 100 Niro EINHELL

1. Etendue des fournitures

1 Pompe de jet d'eau avec cartouche filtrante BIOCELL
1 Fontaine en cascade à jets multiples
1 Raccord de gargouille
1 Nipple double de ^1/_2 " (uniquement pour SPU 50 Niro et SPU 70 Niro)

2. Caractéristiques techniques

Type SPU 20 NIRO SPU 50 NIRO SPU 70 NIRO SPU 100 NIRO
Branchement secteur 230 V ~ 50 Hz 230 V ~ 50 Hz 230V ~ 50Hz
Puissance absorbée 12 W	27 W 65 W 74 W
Débit max. 780 l/h 1900 l/h 2700 l/h 3500 l/h
Hauteur de refoulement max.	1,4 m 1,75 m 2,65 m 2,8 m
Profondeur d'immersion 3 m 3 m 3 m
Hauteur de fontaine avec fontaine en cascade max. 0,85 m 1,1 m 1,7 m 2,3 m
No. d'article:	41.717.60	41.721.70	41.723.80	41.723.70

3. Pompe

Pompe à moteur submersible universelle de grande puissance pour un fonctionnement continu dans la pièce d'eau.

●Moteur sans huile
- Stator coulé hermétiquement en résine.
●Rotor à aimant permanent baigné d'eau

4. Filtre d'aspiration BIOCELL

Le filtre d'aspiration de la pompe de jet d'eau fonctionne avec la cartouche filtrante BIOCELL. BIOCELL est un matériau spécial pour le nettoyage naturel et biologique de l'eau. Tandis que les filtres mécaniques normaux ne peuvent que retenir les particules de salissure telles que les restes de plantes, les insectes morts etc., le filtrage biologique dégrade la salissure et même les substances troubles. Ceci est réalisé par des bactéries formant du salpêtre. BIOCELL, un matériau poreux particulièrement développé pour le filtrage biologique, offre à ces bactéries les conditions idéales à leur propagation. Dans le filtre BIOCELL, les substances organiques toxiques sont transformées en nourriture de plantes naturelle - un processus naturel qui contribue dans une large mesure à l'équilibre biologique dans la pièce d'eau.

5. Consignes de sécurité

Un choc électrique peut être mortel. Pour cette raison, respectez impérativement les consignes suivantes:

●La pompe doit être reliée exclusivement à une prise de courant de sécurité réglementaire.
- L'utilisation de la pompe dans des piscines, des pièces d'eau et des jets d'eau ainsi que dans leur zone de sécurité n'est autorisée que si l'installation électrique a été effectuée selon VDE 0700, partie 702 et partie 738: déclencheur par courant de défaut (interrupteur FI) actionné par un courant de défaut de 30mA ou 10mA. Veuillez demander conseil à votre spécialiste électricien.

Attention! Il est interdit de faire fonctionner la pompe si des personnes se trouvent dans le bassin.

- Les pompes avec un câble d'alimentation de 3 m ne sont autorisées que pour un fonctionnement dans des édifices. Pour un fonctionnement en dehors d'édifices, il est prescrit d'utiliser des pompes avec un câble d'alimentation de 10 m, au moins HO5RN-F.

●Avant tout travail d'entretien, retirez la fiche de la prise de courant.

• Dans le cas où le câble de la pompe ou la fiche seraient endommagés, ne réparez pas le câble. Ne faites plus fonctionner la pompe.
• Evitez en tout cas de refouler des liquides aggressifs ou des substances abrasives (effet abrasif).
• Ne suspendez jamais la pompe librement par la conduite de refoulement ou par le câble électrique, mais utilisez l'anneau prévu à cet effet.
  ●Préservez la pompe du gel.
• Empêchez l'accès des enfants par des mesures appropriées.
• Le raccordement au réseau électrique, aux câbles de rallonge ou aux câbles de raccordement ainsi qu'aux adaptateurs n'est pas autorisé sans contact de protection.

6. Mise en service

La mise en service doit être effectuée dans le plein respect des consignes de sécurité ci-dessus. Placez la pompe sur une surface horizontale élevée du fond de bassin (ceci empêche une salissure excessive par la boue du fond).

N'utilisez jamais la pompe en dehors de l'eau.

7. Fonctionnement de fontaine

Vous avez le choix entre 3 possibilités d'utilisation:

●Fontaine en cascade seule
●Fontaine en cascade conjointement avec le raccord de gargouille pour des jeux d'eau
●Le raccord de gargouille pour des jeux d'eau seul

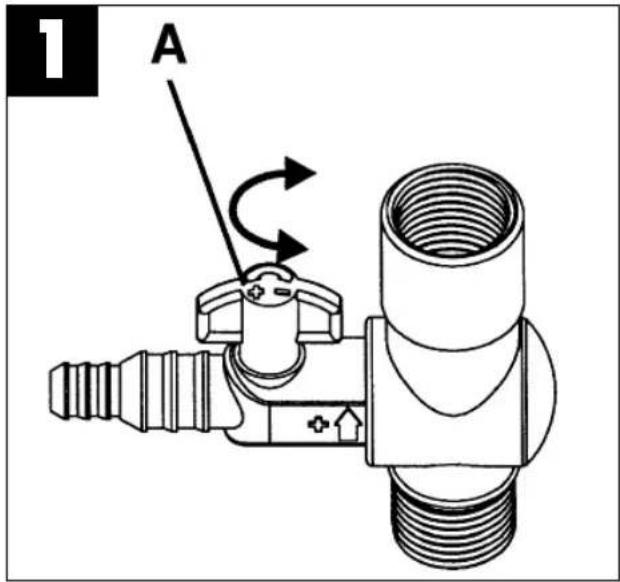

Fonctionnement uniquement avec fontaine en cascade (voir fig. 1):

En installant la pompe dans la pièce d'eau, veillez à ce que la tête de la fontaine dépasse le niveau d'eau. Si vous utilisez seulement la fontaine en cascade, vous devez tourner le robinet d'arrêt (A) du raccord de gargouille d'un quart dans le sens des aiguilles d'une montre pour le fermer.

Fonctionnement de la fontaine en cascade et du raccord de gargoulle (voir fig. 1):

L'installation de la pompe s'effectue comme décrit ci-dessus. Vous pouvez aussi relier des jeux d'eau au raccord de gargouille avec un tuyau flexible d'un diamètre intérieur de 9 mm ou de 13 mm.

Vous pouvez ouvrir le raccord de gargouille en tournant le robinet d'arrêt (A) dans le sens inverse des aiguilles d'une montre.

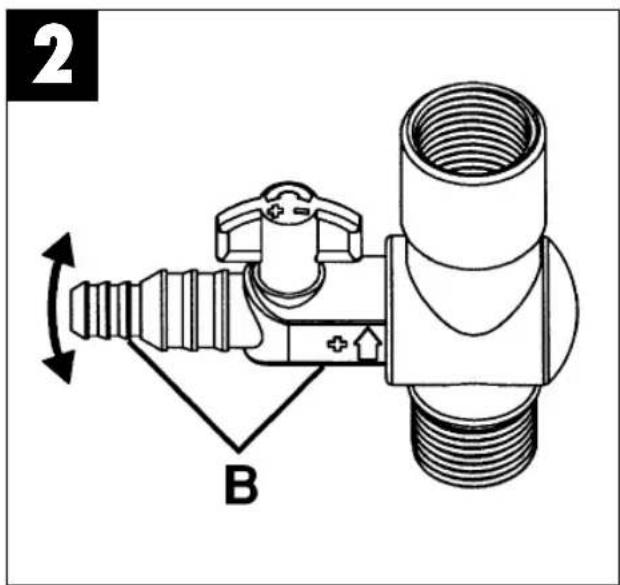

Fonctionnement uniquement avec raccord de gargouille (voir fig. 2):

Ici il faut tourner le raccord complet (B) de 90°. Ainsi toute l'eau coule dans le raccord de gargouille et rien dans la fontaine.

8. Entretien

• Nous vous recommandons un contrôle et un entretien réguliers pour assurer une longue durabilité et un service sans défaut.
• En cas d'une diminution de la hauteur de refoulement ou du débit, il faut nettoyer le filtre à l'eau tiède.
• Si votre eau est calcaire, nettoyez les pièces rotatives de la pompe à intervalles réguliers.

1. Levering

La période de garantie commence à partir de la date d'achat et dure 12 mois.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

NL EINHELL-GARANTIE

Sous réserve de modifications
