Type de produit	Machine à laver
Marque	Haier
Modèle	RTXSGQ48TCE/1-84
Capacité de lavage	8 kg
Vitesse d'essorage maximale	1200 tr/min
Classe énergétique	A+++
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids net	70 kg
Alimentation électrique	220-240 V, 50 Hz
Puissance nominale	2000 W
Type de tambour	Inox
Programmes de lavage	Coton, Synthétique, Délicat, Rapide, Laine, Rinçage, Essorage
Fonctions principales	Départ différé, Sécurité enfants, Niveau d'eau variable, Prélavage
Système de détection de charge	Oui
Consommation d'eau par cycle	50 L
Bruit de lavage	56 dB(A)
Bruit d'essorage	76 dB(A)
Entretien et nettoyage	Nettoyage du filtre, tiroir à lessive amovible, joint de porte
Sécurité	Dispositif anti-débordement, verrouillage enfant, hublot sécurisé
Pièces détachées disponibles	Joint de porte, verrou, charnière, tiroir à lessive
Réparabilité	Hublot démontable, accès au verrou, joint remplaçable
Informations générales	Notice en ligne sur notice-facile.com

FOIRE AUX QUESTIONS - RTXSGQ48TCE/1-84 HAIER

Comment démonter le hublot ?

Utilisez une clé Torx n°25 pour retirer les vis fixant la charnière au caisson, puis tirez le hublot vers le haut et retirez-le.

Comment retirer le verrou de porte ?

Utilisez un tournevis plat pour retirer le collier externe, détachez le rabat du joint, puis retirez les vis du verrou avec une clé Torx et débranchez le câblage.

Comment remplacer le joint de porte ?

Retirez le collier externe avec un tournevis plat, détachez le rabat du joint, retirez le collier du tube, installez le nouveau joint en respectant les encoches, etserrez les colliers.

Comment nettoyer le tiroir à lessive ?

Ouvrez le tiroir, tirez-le fermement vers l'extérieur, puis décrochez la façade en faisant attention aux crochets. Nettoyez-le à l'eau tiède.

Que faire si la machine ne vidange pas ?

Vérifiez le filtre de vidange (situé en bas à droite) et nettoyez-le. Assurez-vous que le tuyau de vidange n'est pas plié ou obstrué.

Comment activer la sécurité enfants ?

Appuyez sur la touche 'Sécurité enfants' (souvent représentée par un cadenas) pendant 3 secondes jusqu'à ce que le voyant s'allume.

Que signifie le code d'erreur E1 ?

Le code E1 indique un problème de vidange. Vérifiez le filtre et le tuyau de vidange.

Comment niveler la machine ?

Utilisez un niveau à bulle sur le dessus de la machine et ajustez les pieds réglables en les tournant dans le sens horaire ou antihoraire.

Où trouver la notice ?

La notice est disponible gratuitement au format PDF sur notice-facile.com pour le modèle RTXSGQ48TCE/1-84 de Haier.

Comment démonter le plan de travail ?

Retirez d'abord le tiroir à lessive et le panneau de commande, puis dévissez les vis sous le plan de travail et soulevez-le.

MODE D'EMPLOI RTXSGQ48TCE/1-84 HAIER

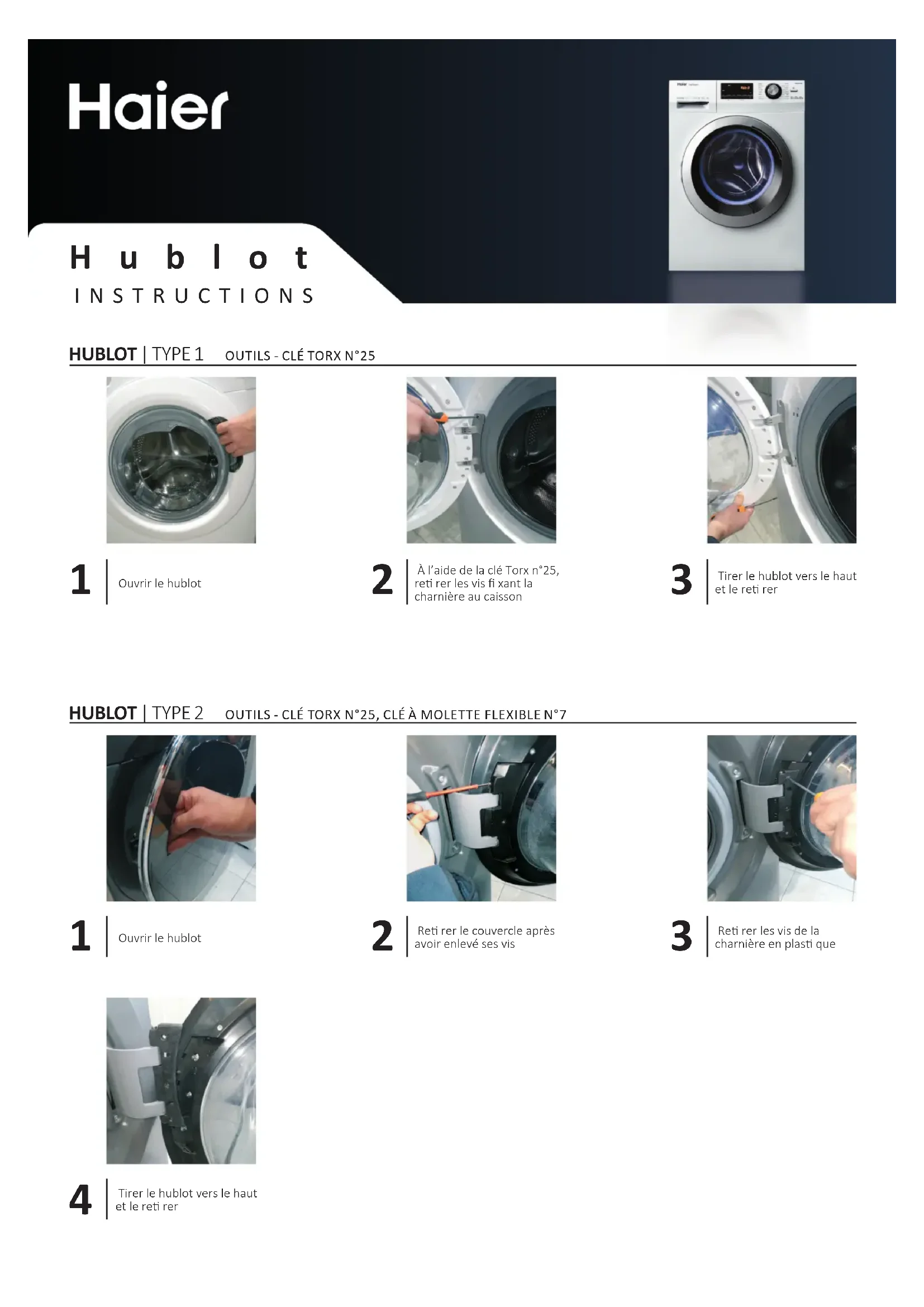

2 À l'aide de la clé Torx n°25, reti rer les vis fi xant la charnière au caisson

3 Tirer le hublot vers le haut et le retirer

HUBLOT | TYPE 2 OUTILS - CLÉ TORX N°25, CLÉ À MOLETTE FLEXIBLE N°7

2 Reti rer le couvercle après avoir enlevé ses vis

4 Tirer le hublot vers le haut et le reti rer

Charnière

INSTRUCTIONS

CHARNIÈRE | TYPE 1 OUTILS - CLÉ TORX N°25

1 | Ouvrir le hublot

4 Reti rer toutes les vis du hublot

2 À l'aide de la clé à molett e n°25, reti rer les vis fi xant la charnière au caisson

5 | Séparer le cadre du contre-cadre

3 Tirer le hublot vers le haut et le reti rer

6 | Replacer la charnière, en prenant garde à ne pas perdre les coussinets

CHARNIÈRE | TYPE 2 OUTILS - CLÉ TORX N°25, CLÉ À MOLETTE FLEXIBLE N°7

1 | Ouvrir le hublot

4 | Tirer le hublot vers le haut et le retirer

7 Une fois la sangle reti rée, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

2 Reti rer le couvercle après avoir enlevé ses vis

8 Reti rer les vis externes de la charnière

6 Reti rer la bride de la porte

9 Reti rer les vis à l'intérieur du caisson avec une clé à molett e n° 7. Reti rer la charnière

Verrou de la porte

INSTRUCTION

VERROU DE LA PORTE | TYPE 1 OUTILS - TOURNEVIS CRUCIFORME, PINCE, TOURNEVIS PLAT

1

Uti liser le tournevis plat comme levier, et reti rer le collier externe

Une fois le collier reti ré, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

4

En uti lisant la clé Torx, reti rer les vis de fi xati on du verrou de la porte, et appuyer sur sa boucle.

Reti rer le verrou de la porte

Débrancher le câblage ; en cas de « faston », faire att enti on à ne pas inverser le câblage

VERROU DE LA PORTE | TYPE 2 OUTILS - TOURNEVIS CRUCIFORME, PINCE, TOURNEVIS PLAT

1

Uti liser le tournevis plat comme levier, et reti rer le collier externe

Une fois le collier reti ré, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

4

En uti lisant la clé Torx, reti rer les vis de fi xati on du verrou de la porte.

Démonter le plan de travail et les garnitures

Reti rer le ti roir à lessive et le panneau de commande

7

Reti rer le verrou de la porte

Remplacer le verrou de la porte en faisant att enti on à la liaison mécanique de l'ouverture d'urgence et aux connexions électriques

Joint de porte

INSTRUCTIONS

JOINT DE PORTE OUTILS - CLÉ TORX, PINCE, TOURNEVIS PLAT, DEUX CLÉS À MOLETTE N°7

Uti liser le tournevis plat comme levier, et reti rer le collier externe

Une fois le collier reti ré, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

À l'aide d'un tournevis, reti rer le collier du tube

Placer le nouveau joint, en faisant att enti on aux encoches de positi onnement

Insérer le collier de serrage sur le côté du tube

Serrer le collier de serrage au ras du tube en uti lisant l'outi llage

Fixer le joint sur le caisson. Fixer le collier de serrage externe et le serrer (si nécessaire avec une pince)

Tiroir à lessive

INSTRUCTIONS

TIROIR À LESSIVE

Ouvrir le ti roir à lessive

Avec les deux mains, le ti rer fermement vers l'extérieur

Décrocher la façade du ti roir à lessive, en faisant att enti on à ne pas casser les crochets
