RTXSGQ48TCE/1-84 - Máquina de lavar HAIER - Manual de utilização gratuito

Tipo de produto	Máquina de lavar
Marca	Haier
Modelo	RTXSGQ48TCE/1-84
Capacidade de lavagem	8 kg
Velocidade máxima de centrifugação	1200 rpm
Classe energética	A+++
Dimensões (L x P x A)	60 x 60 x 85 cm
Peso líquido	70 kg
Alimentação elétrica	220-240 V, 50 Hz
Potência nominal	2000 W
Tipo de tambor	Inox
Programas de lavagem	Algodão, Sintéticos, Delicados, Rápido, Lã, Enxágue, Centrifugação
Funções principais	Partida retardada, Segurança crianças, Nível de água variável, Pré-lavagem
Sistema de detecção de carga	Sim
Consumo de água por ciclo	50 L
Ruído de lavagem	56 dB(A)
Ruído de centrifugação	76 dB(A)
Manutenção e limpeza	Limpeza do filtro, gaveta de sabão removível, vedação da porta
Segurança	Dispositivo antissubmersão, bloqueio infantil, porta segura
Peças de reposição disponíveis	Vedação da porta, fechadura, dobradiça, gaveta de sabão
Reparabilidade	Porta desmontável, acesso à fechadura, vedação substituível
Informações gerais	Manual online em notice-facile.com

Perguntas frequentes - RTXSGQ48TCE/1-84 HAIER

Como desmontar a porta?

Use uma chave Torx nº 25 para remover os parafusos que fixam a dobradiça ao gabinete, em seguida, puxe a porta para cima e retire-a.

Como remover o fecho da porta?

Use uma chave de fenda plana para remover o colar externo, solte a aba da vedação, em seguida, remova os parafusos do fecho com uma chave Torx e desconecte a fiação.

Como substituir a vedação da porta?

Remova o colar externo com uma chave de fenda plana, solte a aba da vedação, remova o colar do tambor, instale a nova vedação respeitando os entalhes e aperte os colares.

Como limpar a gaveta de sabão?

Abra a gaveta, puxe-a firmemente para fora, depois desencaixe a frente tomando cuidado com os ganchos. Limpe-a com água morna.

O que fazer se a máquina não drena?

Verifique o filtro de drenagem (localizado no canto inferior direito) e limpe-o. Certifique-se de que a mangueira de drenagem não está dobrada ou obstruída.

Como ativar a segurança infantil?

Pressione o botão 'Segurança infantil' (frequentemente representado por um cadeado) por 3 segundos até que o indicador acenda.

O que significa o código de erro E1?

O código E1 indica um problema de drenagem. Verifique o filtro e a mangueira de drenagem.

Como nivelar a máquina?

Use um nível de bolha sobre a máquina e ajuste os pés ajustáveis girando-os no sentido horário ou anti-horário.

Onde encontrar o manual?

O manual está disponível gratuitamente em formato PDF no notice-facile.com para o modelo RTXSGQ48TCE/1-84 da Haier.

Como desmontar a tampa superior?

Primeiro remova a gaveta de sabão e o painel de controle, em seguida, desaperte os parafusos sob a tampa superior e levante-a.

MANUAL DE UTILIZADOR RTXSGQ48TCE/1-84 HAIER

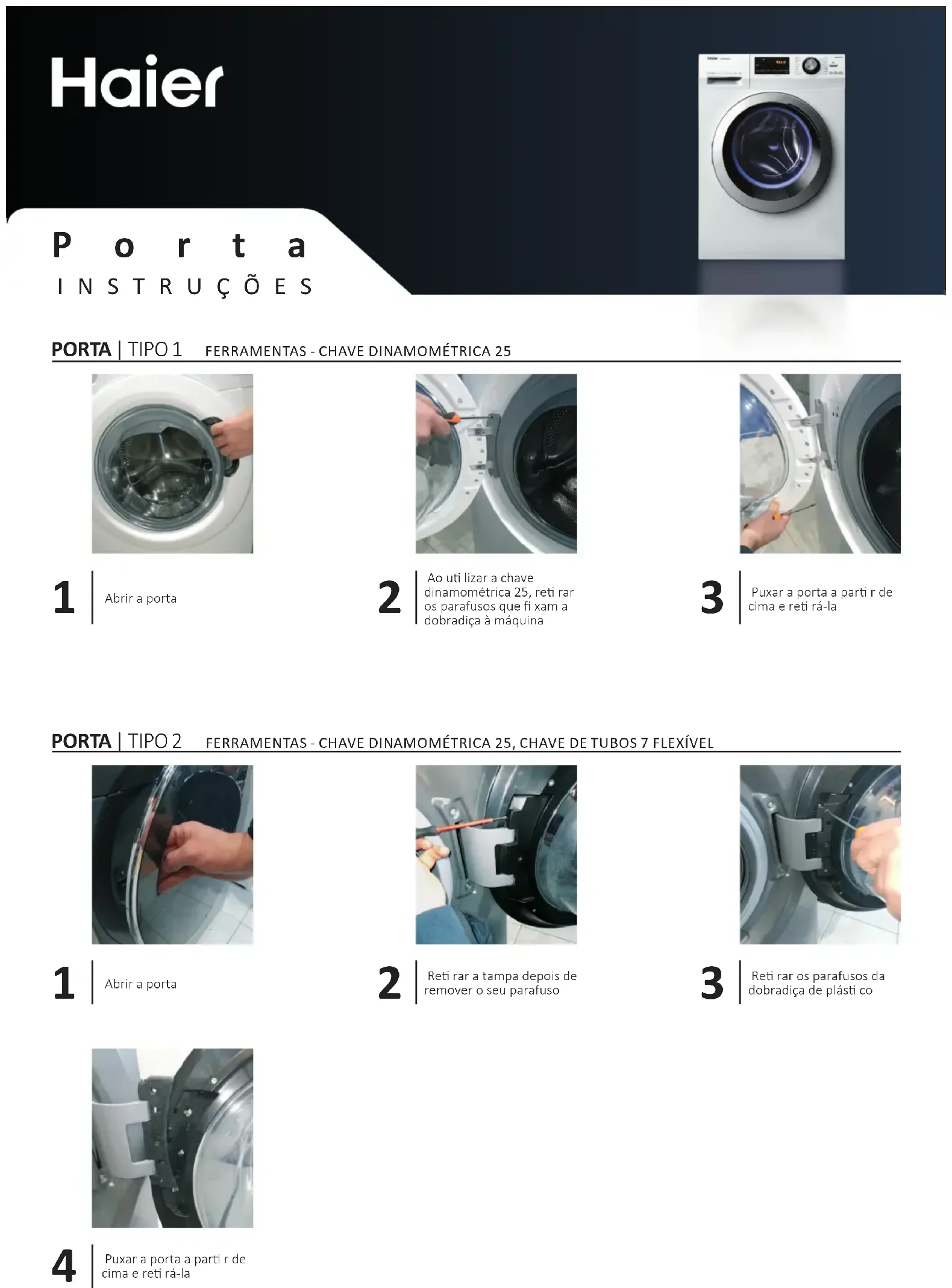

3 Puxar a porta a parti r de cima e reti rá-la

PORTA | TIPO 2 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25, CHAVE DE TUBOS 7 FLEXÍVEL

2 Reti rar a tampa depois de remover o seu parafuso

4 Puxar a porta a parti r de cima e reti rá-la

Dobradiça

INSTRUÇÕES

DOBRADIÇA | TIPO 1 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25

3 Puxar a porta a parti r de cima e reti rá-la

4 Reti rar todos os parafusos da porta

5 | Separar a estrutura da moldura da máquina

6 | Substi tuir a dobradiça, tendo cuidado para não perder as buchas

DOBRADIÇA | TIPO 2 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25, CHAVE DE TUBOS 7 FLEXÍVEL

2 | Reti rar a tampa depois de remover o seu parafuso

4 | Puxar a porta a parti r de cima e reti rá-la

7 | Depois de reti rar a correia, separar a aba do vedante para permiti r o acesso ao interior do produto

8 Reti rar os parafusos externos da dobradiça

9 Reti rar os paraíusos no interior da máquina com a chave de tubos 7. Reti rar a dobradiça

Trinco da porta

INSTRUÇÕES

TRINCO DA PORTA | TIPO 1 FERRAMENTAS-CHAVE DE FENDAS DE CABEÇA CRUZADA, PINÇA, CHAVE DE FENDAS DE CABEÇA PLANA

2 Uti lizar a chave de fendas de cabeça plana para pressionar e reti rar o grampo externo

3 | Depois de reti rar o grampo, separar a aba do vedante para permiti r o acesso ao interior do produto

4 Ao uti lizar a chave dinamometrica, reti rar os parafusos de fi xação do trinco da porta e pressionar a sua fi vela.

5 Reti rar o trinco da porta

6 | Desligar a cablagem; em caso de "faston", prestar atenção para não inverter a cablagem

TRINCODAPORTA | TIPO2 FERRAMENTAS-CHAVE DEFENDAS DE CABEÇACRUZADA, PINÇA, CHAVE DEFENDAS DE CABEÇA PLANA

2 Uti lizar a chave de fendas de cabeça plana para pressionar e reti rar o grampo externo

3 | Depois de reti rar o grampo, separar a aba do vedante para permiti r o acesso ao interior do produto

4 | Ao uti lizar a chave dinamométrica, reti rar os parafusos de fi xação do trinco da porta

5 | Desmontar o tampo de trabalho e as guarnições

6 | Desmontar o dispensador e o bisel

7 Reti rar o trinco da porta

8 Reti rar a proteção de água

9 | Substi tuir o trinco da porta ao prestar atenção à ligação mecânica de abertura de emergência e ligações elétricas

Vedante da porta

INSTRUÇÕES

VEDANTE DA PORTA FERRAMENTAS - CHAVE DINAMOMÉTRICA, PINÇA, CHAVE DEFENDAS DE CABEÇAPLANA, DUAS CHAVES DE TUBOS 7

Uti lizar a chave de fendas de cabeça plana para pressionar e reti rar o grampo externo

Depois de reti rar o grampo, separar a aba do vedante para permiti r o acesso ao interior do produto

Ao uti lizar a chave de fendas de cabeça plana, reti rar o grampo no tubo

Colocar o novo vedante, prestando atenção aos entalhes de posicionamento

Inserir o grampo da cablagem no lado do tubo

Apertar o grampo nivelado no tubo ao uti lizar a ferramenta

Instalar o vedante na máquina. Inserir o grampo externo e apertá-lo (se necessário, com a pinça)

2 Ao uti lizar duas mãos, puxá-la fi rmemente

3 | Desengatal a mascara da gaveta de detergente, tendo cuidado para não parti r os ganchos

Fereastra

INSTRUCTIUNI

FEREASTRA | TIP 1 INSTRUMENTE - CHEIE TORX nr. 25
