RTXSGQ48TCE/1-84 - Пералня HAIER - Безплатно ръководство за потребителя

Тип продукт	Пералня
Марка	Haier
Модел	RTXSGQ48TCE/1-84
Капацитет на пране	8 kg
Максимална скорост на центрофугиране	1200 об/мин
Енергиен клас	A+++
Размери (Ш x Д x В)	60 x 60 x 85 cm
Нето тегло	70 kg
Електрическо захранване	220-240 V, 50 Hz
Номинална мощност	2000 W
Тип на барабана	Неръждаема стомана
Програми за пране	Памук, Синтетика, Деликатни, Бърза, Вълна, Изплакване, Центрофугиране
Основни функции	Отложен старт, Детска защита, Регулируемо ниво на водата, Предпране
Система за откриване на товара	Да
Консумация на вода на цикъл	50 L
Шум при пране	56 dB(A)
Шум при центрофугиране	76 dB(A)
Поддръжка и почистване	Почистване на филтъра, подвижно чекмедже за перилен препарат, уплътнение на вратата
Безопасност	Предпазител от преливане, детска ключалка, сигурно стъкло
Налични резервни части	Уплътнение на вратата, ключалка, панта, чекмедже за перилен препарат
Ремонтопригодност	Разглобяемо стъкло, достъп до ключалката, сменяемо уплътнение
Обща информация	Ръководство онлайн на notice-facile.com

Често задавани въпроси - RTXSGQ48TCE/1-84 HAIER

Как да демонтирам стъклото?

Използвайте Torx ключ №25, за да отстраните винтовете, които закрепват пантата към корпуса, след което издърпайте стъклото нагоре и го отстранете.

Как да премахна ключалката на вратата?

Използвайте плоска отвертка, за да отстраните външната скоба, откачете капака на уплътнението, след това отстранете винтовете на ключалката с Torx ключ и изключете кабелите.

Как да сменя уплътнението на вратата?

Отстранете външната скоба с плоска отвертка, откачете капака на уплътнението, отстранете скобата на тръбата, монтирайте новото уплътнение, като спазвате прорезите, и затегнете скобите.

Как да почистя чекмеджето за перилен препарат?

Отворете чекмеджето, издърпайте го рязко навън, след това откачете предната част, като внимавате за куките. Измийте го с топла вода.

Какво да направя, ако машината не източва?

Проверете филтъра за източване (намира се долу вдясно) и го почистете. Уверете се, че маркучът за източване не е прегънат или запушен.

Как да активирам детската защита?

Натиснете бутона 'Детска защита' (често изобразен с катинар) за 3 секунди, докато светне индикаторът.

Какво означава код за грешка E1?

Код E1 показва проблем с източването. Проверете филтъра и маркуча за източване.

Как да изравня машината?

Използвайте нивелир на горната част на машината и регулирайте регулируемите крачета, като ги въртите по посока на часовниковата стрелка или обратно.

Къде да намеря ръководството?

Ръководството е достъпно безплатно в PDF формат на notice-facile.com за модел RTXSGQ48TCE/1-84 на Haier.

Как да демонтирам работния плот?

Първо отстранете чекмеджето за перилен препарат и командния панел, след това развийте винтовете под работния плот и го повдигнете.

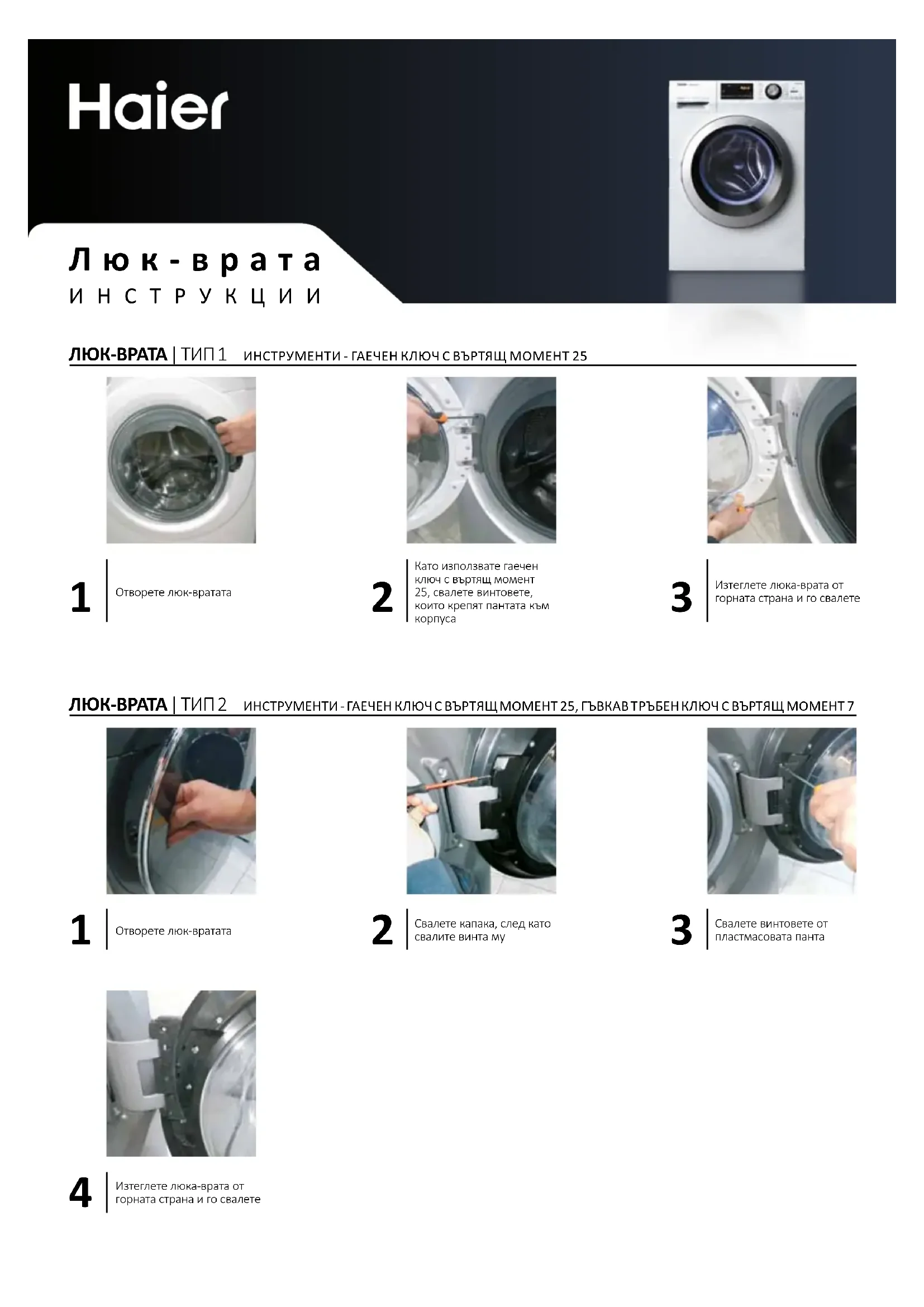

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RTXSGQ48TCE/1-84 HAIER

1 Отворете люк-вратата

2 | ключ с въртящ момент 25, свалете винтовете, които крепят пантата към корпуса

3 Изтеглете люка-врата от горната страна и го свалете

ЛЮК-ВРАТА | ТИП 2 ИНСТРУМЕНТИ - ГАЕЧЕН КЛЮЧ С ВЪРТЯЩ МОМЕНТ 25, ГЪВКАВ ТРЪБЕН КЛЮЧ С ВЪРТЯЩ МОМЕНТ 7

1 Отворете люк-вратата

2 Свалете капака, след като свалите винта му

3 Свалете винтовете от пластмасовата панта

4 Изтеглете люка-врата от горната страна и го свалете

П а н т а

ИНСТРУКЦИИ

1 Отворете люк-вратата

4 Свалете всички винтове от люк-вратата

2 | С помощта на тръбен ключ с въртящ момент 25 свалете винтовете, които крепят пантата към корпуса

5 Отделете рамката от носещата рамка

3 Изтеглете люка-врата от горната страна и го свалете

6 | Сменете пантата, като внимавате да не загубите втулките

ПАНТА | ТИП 2 ИНСТРУМЕНТИ - ГАЕЧЕН КЛЮЧ С ВЪРТЯЩ МОМЕНТ 25, ГЪВКАВ ТРЪБЕН КЛЮЧ С ВЪРТЯЩ МОМЕНТ 7

1 | Отворете люк-вратата

4 Изтеглете люка-врата от горната страна и го свалете

7 | Когато ремъкът е свален, отделете маншета от уплътнението, за да достигнете до вътрешността на уреда

2 | Свалете капака, след като свалите винта му

8 Свалете външните винтове от пантата

3 Свалете винтовете от пластмасовата панта

6 Свалете скобата на вратата

9 Свалете винтовете във вътрешността на корпуса с тръбен ключ с въртящ момент 7. Свалете пантата

Заключалка на вратата

И Н С Т Р У К Ц И И

ЗАКЛЮЧАЛКА НА ВРАТАТА | ТИП 1 ИНСТРУМЕНТИ - ОТВЕРТКА С КРЪСТАТА ГЛАВА, КЛЕЩИ, ОТВЕРТКА С ПЛОСКА ГЛАВА

1 Отворете люк-вратата

2 Използвайте плоската отвертка за повдигане и сваляне на външната скоба

3 | Когато сковата е свалена, отделете маншета от уплътнението, за да стигнете до вътрешността на уреда

4 | Като използвате гаечен ключ, свалете закрепващите винтове от ключалката на вратата и натиснете клемата й.

5 Свалете ключалката на вратата

6 | Отделете сковата, в случай на конектор тип "faston", внимавайте да не размените правилната страна на скобата

1 Отворете люк-вратата

2 Използвайте плоската отвертка за повдигане и сваляне на външната скоба

3 | Когато скобата е свалена, отделете маншета от уплътнението, за да стигнете до вътрешността на уреда

4 Като използвате гаечен ключ, свалете закрепвашите винтове от ключалката на вратата

5 Разглобете работната плоскост и облицовките

7 Свалете ключалката на вратата

8 Свалете водния предпазител

9 | Сменете ключалката на вратата, като внимавате за механичното свързване на аварийното отваряне и електрическите връзки

Уплътнител на вратата

И Н С Т Р У К Ц И И

Отворете люк-вратата

Използвайте плоската отвертка за повдигане и сваляне на външната скоба

Когато скобата е свалена, отделете маншета от уплътнението, за да стигнете до вътрешността на уреда

Като използвате плоска отвертка, свалете скобата върху маншета

Свалете уплътнението

Поставете новото уплътнение, като внимавате за правилното положение на вдлъбнатините

Напъхайте скобата върху маншета

Стегнете уплътнителната скоба върху маншета с помощта на инструментите

Наместете уплътнението върху корпуса. Поставете външната скоба и я затегнете (ако е необходимо, с помощта на клещи)

Чекмедже за перилен препарат

И Н С Т Р У К Ц И И

1 Отворете чекмеджето за перилен препарат

2 С помощта на двете ръце го издърпайте силно

3 | от чекмеджето за перилен препарат, като внимавате да не счупите куките

Haier
