RTXSGQ48TCE/1-84 - Lavadora HAIER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavadora
Marca	Haier
Modelo	RTXSGQ48TCE/1-84
Capacidad de lavado	8 kg
Velocidad de centrifugado máxima	1200 rpm
Clase energética	A+++
Dimensiones (An x Pr x Al)	60 x 60 x 85 cm
Peso neto	70 kg
Alimentación eléctrica	220-240 V, 50 Hz
Potencia nominal	2000 W
Tipo de tambor	Acero inoxidable
Programas de lavado	Algodón, Sintético, Delicado, Rápido, Lana, Aclarado, Centrifugado
Funciones principales	Inicio diferido, Seguridad infantil, Nivel de agua variable, Prelavado
Sistema de detección de carga	Sí
Consumo de agua por ciclo	50 L
Ruido de lavado	56 dB(A)
Ruido de centrifugado	76 dB(A)
Mantenimiento y limpieza	Limpieza del filtro, cajón del detergente extraíble, junta de la puerta
Seguridad	Dispositivo anti-desbordamiento, bloqueo infantil, puerta segura
Piezas de repuesto disponibles	Junta de la puerta, cerradura, bisagra, cajón del detergente
Reparabilidad	Puerta desmontable, acceso a la cerradura, junta reemplazable
Información general	Manual en línea en notice-facile.com

Preguntas frecuentes - RTXSGQ48TCE/1-84 HAIER

¿Cómo desmontar la puerta?

Utilice una llave Torx n°25 para retirar los tornillos que fijan la bisagra a la carcasa, luego tire de la puerta hacia arriba y retírela.

¿Cómo retirar la cerradura de la puerta?

Utilice un destornillador plano para retirar el collarín exterior, desprenda la solapa de la junta, luego retire los tornillos de la cerradura con una llave Torx y desconecte el cableado.

¿Cómo reemplazar la junta de la puerta?

Retire el collarín exterior con un destornillador plano, desprenda la solapa de la junta, retire el collarín del tubo, instale la nueva junta respetando las muescas y apriete los collarines.

¿Cómo limpiar el cajón del detergente?

Abra el cajón, jálelo firmemente hacia afuera, luego desenganche el frontal con cuidado de los ganchos. Límpielo con agua tibia.

¿Qué hacer si la máquina no desagua?

Verifique el filtro de desagüe (ubicado abajo a la derecha) y límpielo. Asegúrese de que la manguera de desagüe no esté doblada ni obstruida.

¿Cómo activar la seguridad infantil?

Presione la tecla 'Seguridad infantil' (a menudo representada por un candado) durante 3 segundos hasta que el indicador se encienda.

¿Qué significa el código de error E1?

El código E1 indica un problema de desagüe. Verifique el filtro y la manguera de desagüe.

¿Cómo nivelar la máquina?

Utilice un nivel de burbuja sobre la parte superior de la máquina y ajuste las patas regulables girándolas en sentido horario o antihorario.

¿Dónde encontrar el manual?

El manual está disponible gratuitamente en formato PDF en notice-facile.com para el modelo RTXSGQ48TCE/1-84 de Haier.

¿Cómo desmontar el panel superior?

Retire primero el cajón del detergente y el panel de control, luego desatornille los tornillos debajo del panel superior y levántelo.

MANUAL DE USUARIO RTXSGQ48TCE/1-84 HAIER

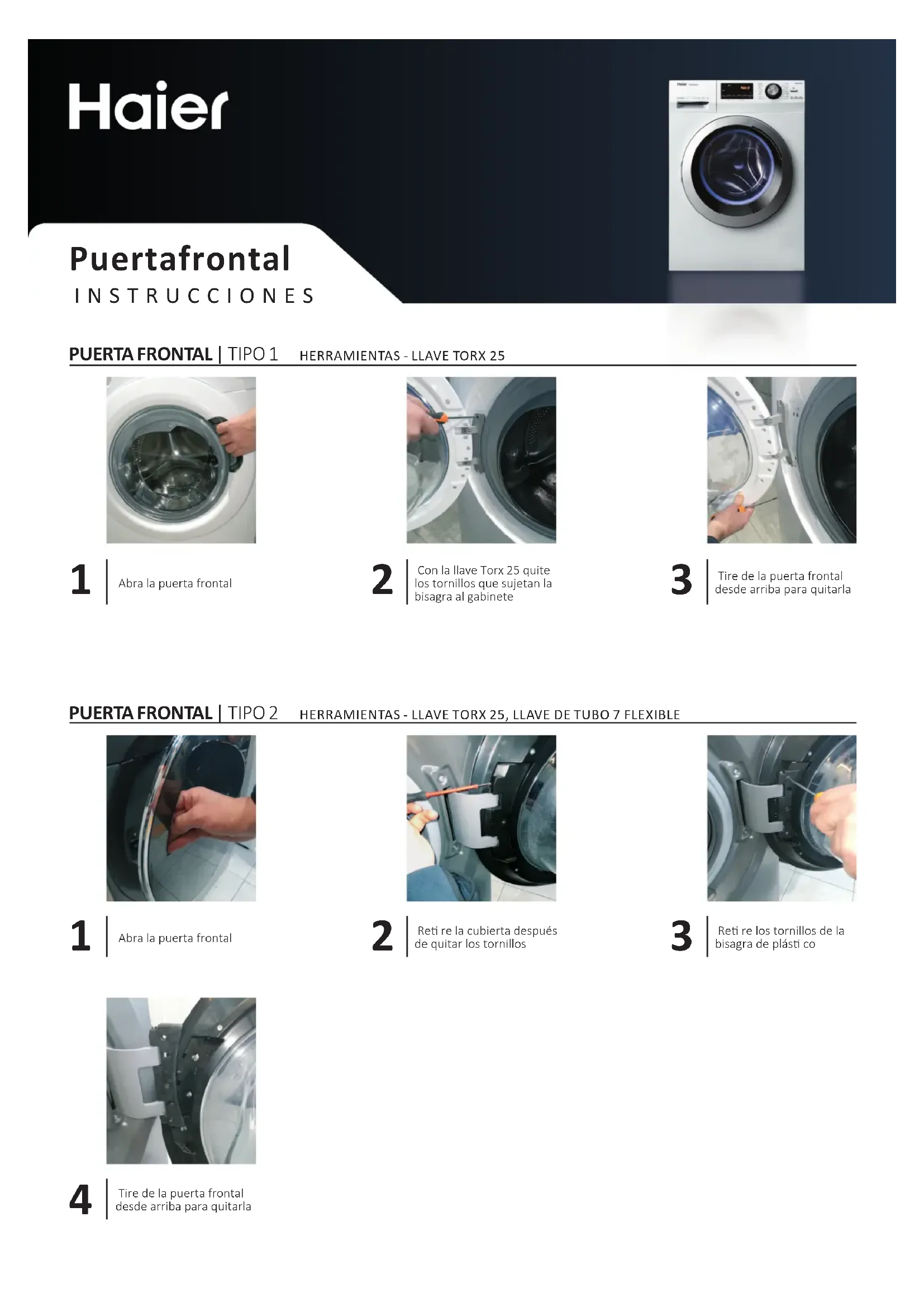

PUERTA FRONTAL | TIPO 1 HERRAMIENTAS - LLAVE TORX 25

1 Abra la puerta frontal

2 | Con la llave Torx 25 quite los tornillos que sujetan la bisagra al gabinete

3 Tire de la puerta frontal desde arriba para quitarla

PUERTA FRONTAL | TIPO 2 HERRAMIENTAS - LLAVE TORX 25, LLAVE DE TUBO 7 FLEXIBLE

1 Abra la puerta frontal

2 Reti re la cubierta después de quitar los tornillos

3 Reti re los tornillos de la bisagra de plásti co

4 Tire de la puerta frontal desde arriba para quitarla

Bisagra

INSTRUCCIONES

BISAGRA | TIPO 1 HERRAMIENTAS - LLAVE TORX 25

1 | Abra la puerta frontal

4 | Reti re todos los tornillos de la puerta frontal

2 | Con la llave de tubo 25 quite los tornillos que sujetan la bisagra al gabinete

3 | Tire de la puerta frontal desde arriba para quitarla

6 | Vuelca a colocar la bisagra y tenga cuidado de no perder los cojinetes

BISAGRA | TIPO 2 HERRAMIENTAS - LLAVE TORX 25, LLAVE DE TUBO 7 FLEXIBLE

1 Abra la puerta frontal

4 | Tire de la puerta frontal desde arriba para quitarla

7 | Después de quitar la correa, desprenda la cubierta del empaque a fin de permitir el acceso al interior del producto

2 | Reti re la cubierta después de quitar los tornillos

5 | Reti re el pasador

8 Reti re los tornillos externos de la bisagra

3 | Reti re los tornillos de la bisagra de plásti co

6 | Reti re el sujetador de la puerta

9 Reti re los tornillos situados adentro del gabinete con la llave de tubo 7. Reti re la bisagra

Seguro de la puerta

INSTRUCCIONES

SEGURO DE LA PUERTA | TIPO 1 HERRAMIENTAS - TORNILLO DE CABEZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

1 Abra la puerta frontal

2 Use el destornillador plano como palanca y reti re la abrazadera externa

3 | Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permiti r el acceso al interior del producto

4 | Con la llave Torx reti re los tornillos de sujeción del seguro de la puerta y presione el broche.

5 Reti re el seguro de la puerta

6 | Desconecte el cableado, en caso de conexiones "faston", preste atención y no invierta el cableado

SEGURO DE LA PUERTA | TIPO 2 HERRAMIENTAS - TORNILLO DE CABEZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

1 Abra la puerta frontal

2 Use el destornillador plano como palanca y reti re la abrazadera externa

3 | Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permiti r el acceso al interior del producto

4 | Con la llave Torx reti re los tornillos de sujeción del seguro de la puerta

5 | Desarme la encimera y los adornos

6 | Desarme el dispensador y el bisel

7 Reti re el seguro de la puerta

8 Reti re la protección contra el agua

9 Vuelva a colocar el seguro de la puerta prestando atención a la conexión mecánica de la apertura de emergencia y las conexiones eléctricas

Empaque de la puerta

INSTRUCCIONES

EMPAQUE DE LA PUERTA

HERRAMIENTAS - LLAVE TORX, PINZAS, DESTORNILLADOR PLANO, DOS LLAVES DE TUBO 7

Abra la puerta frontal

Use el destornillador plano como palanca y reti re la abrazadera externa

Después de quitar la abrazadera, desprenda la cubierta del empaque a fin de permiti r el acceso al interior del producto

Con el destornillador plano quite la abrazadera en el tubo

Coloque el empaque nuevo prestando atención a las muescas de posicionamiento

Inserte la abrazadera de alambre en el lado del tubo

Apriete la abrazadera hasta que quede al ras en el tubo usando las herramientas

Coloque el empaque en el gabinete. Sujete la abrazadera externa y apriétela (de ser necesario con la pinza)

Cajón del detergente

INSTRUCCIONES

CAJÓN DEL DETERGENTE

Abra el cajón del detergente

Con las dos manos ti re fi rmemente del cajón

Desenganche la cubierta del cajón del detergente teniendo cuidado de no romper los ganchos

Hublot

INSTRUCTIONS

HUBLOT | TYPE 1 OUTILS - CLÉ TORX N°25

Gaveta de detergente

I N S T R U Ç Ö E S

GAVETA DE DETERGENTE
