MKA 3500 E - Climatiseur EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile monobloc
Marque	Einhell
Modèle	MKA 3500 E
Dimensions (L x H x P)	89 x 46 x 38 cm
Poids	45 kg
Alimentation	230 V ~ 50 Hz
Puissance de refroidissement max.	12000 BTU/h / 3500 W
Puissance absorbée (refroidissement)	1200 W
Puissance absorbée (déshydratation)	820 W
Déshydratation max.	24 L / 24 h
Débit d'air	420 m³/h
Niveau sonore	≤ 52 dB(A)
Taille max. de pièce recommandée	110 m²
Réfrigérant	630 g R 407 C
Fonctions principales	Refroidissement, déshydratation, ventilation, automatique
Minuterie (Timer)	Oui, de 0,5 à 12 heures (marche/arrêt automatique)
Télécommande	Oui, avec affichage LCD et réglage des lamelles
Réglage des lamelles (vertical)	Électrique via télécommande ou panneau
Réservoir d'eau de condensation	Oui, amovible latéralement (vidange manuelle ou automatique)
Entretien du filtre à air	Nettoyage tous les 2 mois à l'eau savonneuse
Consignes de sécurité	Ne pas utiliser près d'eau, de gaz ou de flammes ; distance murale ≥ 50 cm
Réparabilité	Maintenance interne par spécialiste froid/électricité
Garantie	2 ans

FOIRE AUX QUESTIONS - MKA 3500 E EINHELL

Comment régler la minuterie (Timer) sur le MKA 3500 E ?

Appuyez sur le bouton Timer lorsque l'appareil est en marche pour programmer l'arrêt automatique (0,5 à 12 h). Lorsqu'il est éteint, appuyez sur Timer pour programmer la mise en marche automatique. Chaque pression ajoute 0,5 h. Au-delà de 12 h, le réglage est annulé.

Que signifie le code d'erreur E4 sur l'écran ?

Le code E4 indique que le réservoir d'eau de condensation est plein. Videz le réservoir latéral (MKA 3500 E) ou la cuve (MKA 2600 E) pour effacer l'erreur. L'appareil émet alors 20 signaux sonores et le compresseur s'arrête.

Comment nettoyer le filtre à air ?

Retirez le filtre à l'arrière de l'appareil (pour MKA 3500 E, dévissez d'abord la vis de blocage). Nettoyez-le à l'eau savonneuse tiède, séchez-le (pas au soleil) et remontez-le. Fréquence : tous les 2 mois, ou plus souvent en environnement poussiéreux.

Quelle est la taille maximale de pièce recommandée pour le MKA 3500 E ?

La pièce peut faire jusqu'à 110 m² maximum. Chaque personne ou appareil informatique (PC) réduit la surface refroidissable.

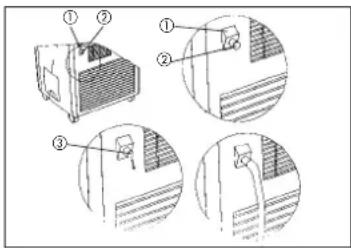

Comment vidanger l'eau de condensation en mode automatique ?

Pour une vidange continue, mettez l'appareil hors tension. Poussez le dispositif de vidange à l'arrière du boîtier vers le bas, retirez le bouchon en caoutchouc et raccordez un tuyau (Ø 18 mm). Pour revenir au réservoir, remettez le bouchon et le dispositif en position haute.

Puis-je utiliser une rallonge électrique avec cet appareil ?

Non, n'utilisez aucune rallonge ni prise multiple. Branchez directement l'appareil sur une prise secteur correspondant à la tension de la plaque signalétique (230 V ~ 50 Hz).

Comment régler la température souhaitée ?

Utilisez les touches Temp Δ (plus chaud) et Temp ∇ (plus froid) sur le panneau ou la télécommande. La plage de réglage est de 15 à 31 °C. En mode automatique, la température par défaut est de 23 °C.

Quelle est la distance minimale à respecter entre l'appareil et le mur ?

L'appareil doit être placé à au moins 50 cm du mur à gauche et à l'arrière pour une ventilation correcte. Évitez les obstructions des grilles d'air.

Comment utiliser la télécommande pour le réglage des lamelles verticales ?

Appuyez sur la touche Wind de la télécommande pour activer le balayage automatique des lamelles verticales. Ce réglage n'est pas disponible en mode déshydratation.

Que faire si l'appareil ne refroidit pas en mode 'Refroidir' ?

Vérifiez que la température ambiante est supérieure à la température réglée. Si l'évaporateur est gelé, mettez l'appareil hors tension et laissez dégivrer. Assurez-vous aussi que le filtre à air et le tuyau d'échappement ne sont pas obstrués (code E3).

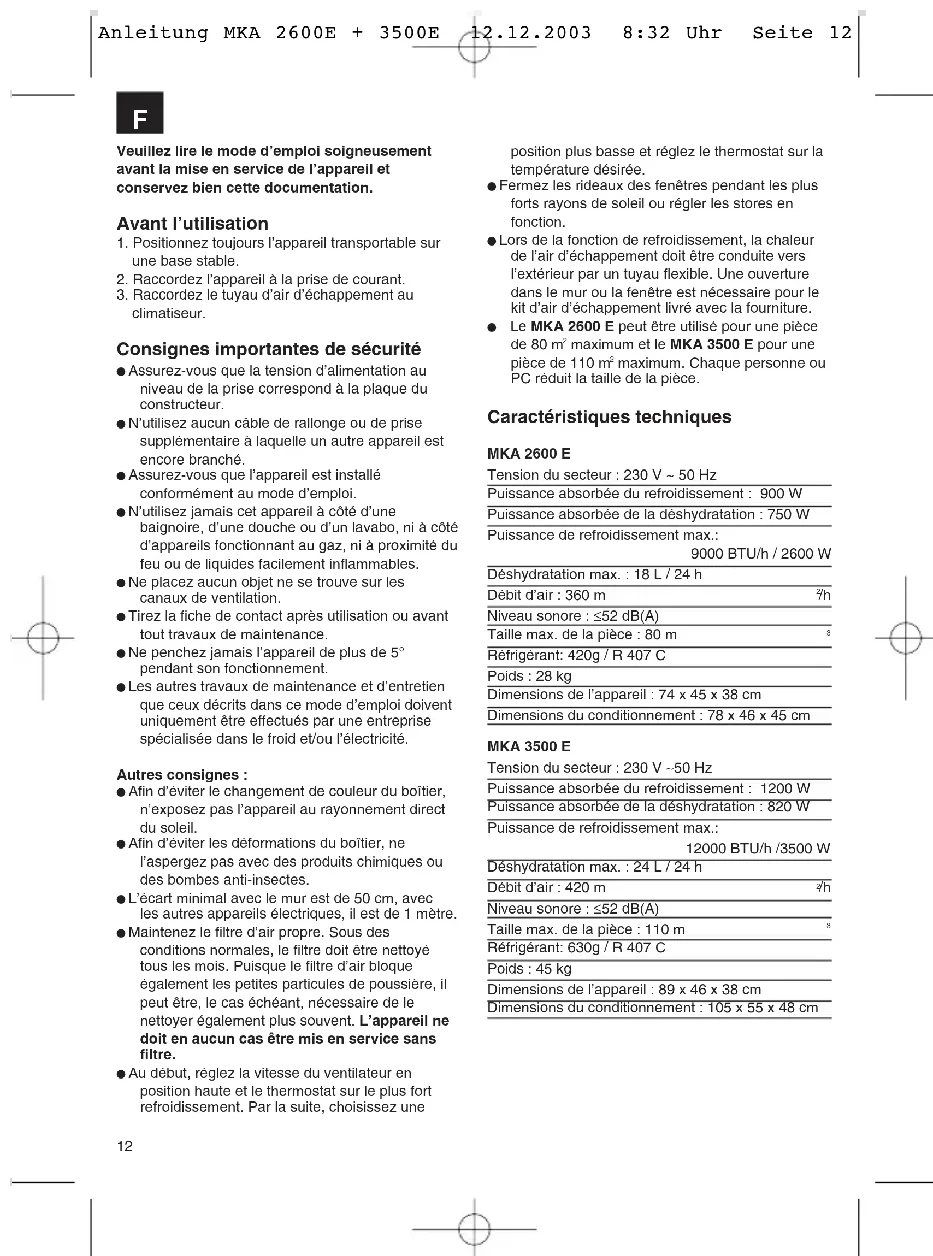

MODE D'EMPLOI MKA 3500 E EINHELL

Veuillez lire le mode d'emploi solgneusement avant la mise en service de l'appareil et conservez bien cette documentation.

Avant l'utilisation

1. Positionnez toujours l'appareil transportable sur une base stable.
2. Raccordez l'appareil à la prise de courant.

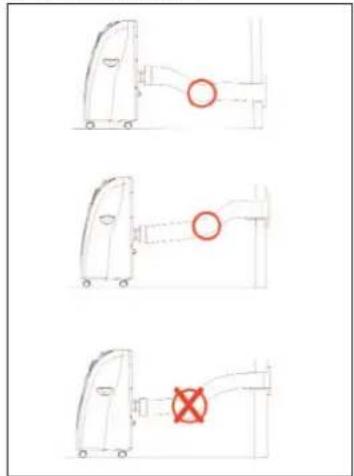

3. Raccordez le tuyau d'air d'échappement au climatiseur.

Consignes importantes de sécurité

• Assurez-vous que la tension d'alimentation au niveau de la prise correspond à la plaque du constructeur.
• N'utilisez aucun câble de rallonge ou de prise supplémentaire à laquelle un autre appareil est encore branché.
• Assurez-vous que l'appareil est installé conformément au mode d'emploi.
• N'utilisez jamais cet appareil à côté d'une baignoire, d'une douche ou d'un lavabo, ni à côté d'appareils fonctionnant au gaz, ni à proximité du feu ou de liquides facilement inflammables.
• Ne placez aucun objet ne se trouve sur les canaux de ventilation.
• Tirez la fiche de contact après utilisation ou avant tout travaux de maintenance.
• Ne penchez jamais l'appareil de plus de 5° pendant son fonctionnement.
• Les autres travaux de maintenance et d'entretien que ceux décrits dans ce mode d'emploi doivent uniquement être effectués par une entreprise spécialisée dans le froid et/ou l'électricité.

Autres consignes :

• Afin d'éviter le changement de couleur du boîtier, n'exposez pas l'appareil au rayonnement direct du soleil.
• Afin d'éviter les déformations du boîtier, ne l'aspergez pas avec des produits chimiques ou des bombes anti-insectes.
• L'écart minimal avec le mur est de 50 cm, avec les autres appareils électriques, il est de 1 mètre.
• Maintenez le filtre d'air propre. Sous des conditions normales, le filtre doit être nettoyé tous les mois. Puisque le filtre d'air bloque également les petites particules de poussière, il peut être, le cas échéant, nécessaire de le nettoyer également plus souvênt. L'appareil ne doit en aucun cas être mis en service sans filtre.
• Au début, réglez la vitesse du ventilateur en position haute et le thermostat sur le plus fort refroidissement. Par la suite, choisissez une

position plus basse et réglez le thermostat sur la température désirée.

• Fermez les rideaux des fenêtres pendant les plus forts rayons de soleil ou régler les stores en fonction.
• Lors de la fonction de refroidissement, la chaleur de l'air d'échappement doit être conduite vers l'extérieur par un tuyau flexible. Une ouverture dans le mur ou la fenêtre est nécessaire pour le kit d'air d'échappement livré avec la fourniture.
• Le MKA 2600 E peut être utilisé pour une pièce de 80 m² maximum et le MKA 3500 E pour une pièce de 110 m² maximum. Chaque personne ou PC réduit la taille de la pièce.

Caractéristiques techniques

MKA 2600 E

Tension du secteur : 230 V \~ 50 Hz

Puissance absorbée du refroidissement : 900 W

Puissance absorbée de la déshydratation : 750 W

Puissance de refroidissement max.:

9000 BTU/h / 2600 W

Déshydratation max. : 18 L / 24 h
Débit d'air : 360 m 5h
Niveau sonore : ≤52 dB(A)
Taille max. de la pièce : 80 m
Réfrigérant: 420g / R 407 C
Poids : 28 kg
Dimensions de l'appareil : 74 x 45 x 38 cm
Dimensions du conditionnement : 78 x 46 x 45 cm

MKA 3500 E

Tension du secteur : 230 V -50 Hz

Puissance absorbée du refroidissement : 1200 W

Puissance absorbée de la déshydratation : 820 W

Puissance de refroidissement max.:

12000 BTU/h /3500 W

Déshydratation max. : 24 L / 24 h
Débit d'air : 420 m 3/h
Niveau sonore : ≤52 dB(A)
Taille max. de la pièce : 110 m
Réfrigérant: 630g / R 407 C
Poids : 45 kg
Dimensions de l'appareil : 89 x 46 x 38 cm
Dimensions du conditionnement : 105 x 55 x 48 cm

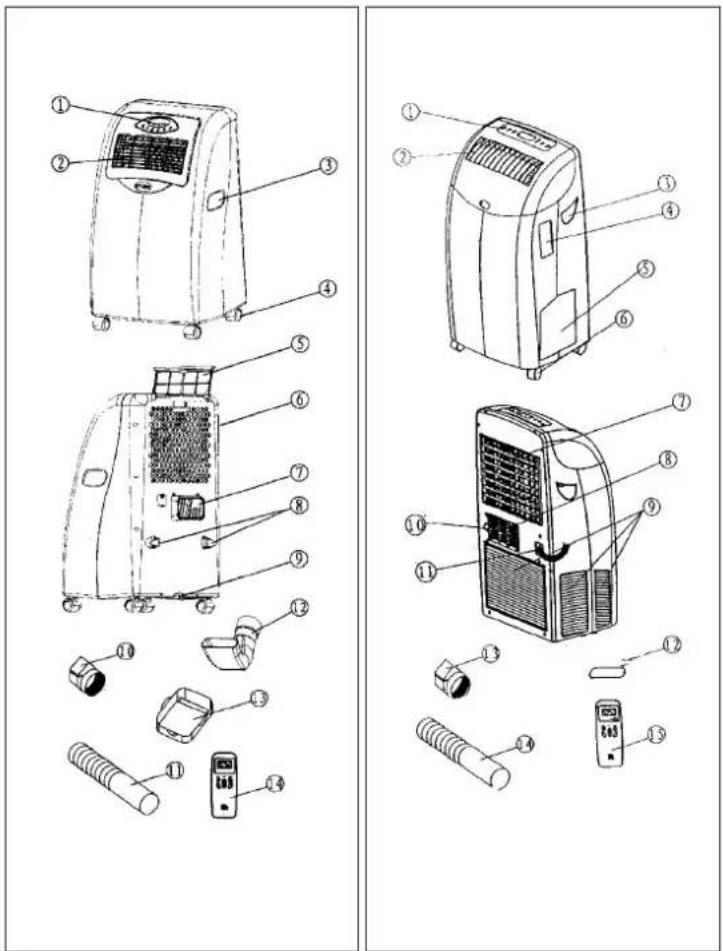

Description MKA 2600E Description MKA 3500E

Description de l'appareil

MKA 2600 E

1 Module de commande
2 Grille de refoulement d'air
3 Poignée
4 Galets de roulement
5 Filtre à air
6 Aspiration d'air
7 Ouverture du tuyau d'air d'échappement
8 Enroulement de l'alimentation réseau
9 Bouchon
10 Tuyau d'air d'échappement du bloc de raccordement
11 Tuyau d'air d'échappement
12 Coude
13 Poche de vidange d'eau
14 Télécommande
n.il. Caoutchouc mousse avec serre-tube
n.il. Caoutchouc mousse sans serre-tube
n.il. Bague de traversée
n.il. Capot de recouvrement

MKA 3500 E

1 Module de commande
2 Grille de refoulement d'air
3 Poignée
4 Logement pour télécommande
5 Réservoir d'eau

6 Galets de roulement

7 Aspiration d'air

8 Ouverture du tuyau d'air d'échappement

9 Aspiration d'air extérieure

10 Ouverture d'eau de condensation

11 Alimentation réseau

12 Coude

13 Tuyau d'air d'échappement du bloc de raccordement

14 Tuyau d'air d'échappement

15 Télécommande

n.il. Caoutchouc mousse avec serre-tube

n.il. Caoutchouc mousse sans serre-tube

n.il. Baque de traversée

n.il. Capot de recouvrement

Mise en marche

Remarque :

• Les appareils fonctionnent dans une plage de température de 15 – 35°C.

- Le compresseur se met en marche en décalé.

- Lors du fonctionnement, la température ambiante actuelle est affichée sur l'écran à cristaux liquides.

- En fonctionnement sans sélection de durée

(Timer), le temps de fonctionnement depuis la mise en service de l'appareil est affiché.

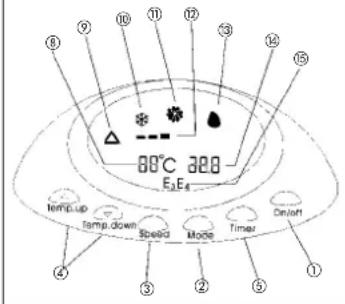

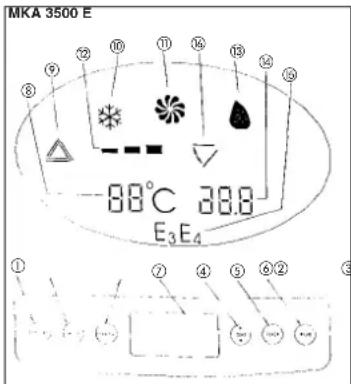

Description - Tableau de commande

Tableau de commande MKA 2600 E / Tableau de commande MKA 3500 E

1 Interrupteur Marche/Arrêt
2 Interrupteur sélecteur du mode d'exploitation (Mode)
3 Commutateur de sélection de la vitesse (Speed)
4 Commutateur-sélecteur " plus chaud - plus froid " (Temp.up "Δ" – Temp.down "∇")
5 Interrupteur de sélection de la durée (Timer)
6 Réglage des lamelles verticales et horizontales (uniquement MKA 3500 E)
7 Zone d'affichage à cristaux liquides
8 Indicateur de température
9 Affichage du " fonctionnement automatique "
10 Affichage " refroidir "
11 Affichage "ventilateur"
12 Affichage "vitesse du ventilateur"
13 Affichage " déshydratation "
14 Affichage "temps"
15 Affichage " code d'erreur "
16 Affichage " réglage des lamelles" (uniquement MKA 3500 E)

MKA 2600 E

80°C 320 E₃E₆ Temperature up Temperature down Speed Mode Timer On/off ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯

MKA 3500 E 88°C 38.0 E₃E₄ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯

Description du fonctionnement - Tableau de commande

1. Interrupteur Marche/Arrêt

Appuyez sur le bouton de commande Marche/Arrêt pour mettre l'appareil en service. L'appareil fonctionne en mode "automatique". "AUTO" est affiché dans l'écran à cristaux liquides du tableau de commande.

Appuyez sur le bouton de commande Marche/Arrêt pendant que l'appareil fonctionne, il est ainsi mis hors circuit et la sélection de la durée (Timer) est effacée. Les autre réglages (par ex. vitesse du ventilateur, mode d'exploitation etc.) restent sauvegardés.

Appuyez sur le bouton de commande Marche/Arrêt, et l'appareil se met tout de suite en service, conformément aux derniers réglages. La sélection programmée de la durée (Timer) pour le fonctionnement automatique est effacé.

2. Interrupteur sélecteur du mode d'exploitation (Mode)

Appuyez sur l'interrupteur sélecteur du mode d'exploitation (Mode) pour modifier le mode d'exploitation avec chaque pression comme suit : FONCTIONNEMENT AUTOMATIQUE, REFROIDIR, DESHYDRATER et VENTILATEUR. Le mode d'exploitation réglé apparaît comme symbole dans

l'écran à cristaux liquides du tableau de commande (cf. point 1.).

3. Commutateur de sélection de la vitesse (Speed)

Appuyez sur le commutateur de sélection de la vitesse (Speed) pour modifier la vitesse du ventilateur avec chaque pression comme suit : LENTE, MOYENNE, RAPIDE. La vitesse réglée apparaît en barre (une barre = lente, deux barres = moyenne, trois barres = rapide) dans l'écran à cristaux liquides du tableau de commande.

4. Commutateur-sélecteur "plus chaud - plus froid" (Temp.up "Δ" - Temp.down "∇")

Afin de régler la température ambiante désirée, appuyez sur les boutons d'interrupteur Temp.up "Λ" pour " plus chaud " ou Temp.down "∇" pour plus froid. La température ambiante réglée apparaît dans l'écran à cristaux liquides du tableau de commande . Un réglage dans la plage 15 – 31° C est possible. Si l'appareil est en mode d'exploitation "

AUTOMATIQUE *, la température ambiante est alors réglée sur 23 °C.

5. Interrupteur de sélection de la durée (Timer)

a) Mise hors circuit automatique

Si l'appareil est en service, actionnez l'interrupteur "Timer" et réglez le temps de mise hors circuit automatique dans la plage de 0,5 – 12 heures. L'appareil fonctionne pendant le temps réglé et s'arrête ensuite automatiquement. Le réglage du temps de mise hors circuit automatique est affiché sur l'écran à cristaux liquides du tableau de commande.

b) Mise en circuit automatique

Si l'appareil est hors circuit, actionnez l'interrupteur "Timer" et régléz le temps de mise en circuit automatique dans la plage de 0,5 – 12 heures. L'appareil se met automatiquement en service après le temps réglé. Le réglage du temps de mise en circuit automatique est affiché sur l'écran à cristaux liquides du tableau de commande.

6. Réglage des lamelles verticales et horizontales

a) MKA 2600 E

Verticalement : réglez le bouton rotatif du grillage de refoulement d'air selon vos besoins.

Horizontalement : réglez le grillage de refoulement d'air selon vos besoins.

F

F

b) MKA 3500 E

Verticalement : actionnez le manocontacteur (WIND) sur l'appareil ou sur la télécommande pour le réglage électrique des lamelles verticales. Les lamelles verticales sont réglées automatiquement de droite à gauche. Réglez les lamelles selon vos besoins.

Horizontalement : réglez la roue de réglage dans le grillage de refoulement d'air selon vos besoins.

Entreposage de la télécommande (uniquement MKA 3500 E)

La télécommande peut être entreposée sur le côté, dans un compartiment (1) sur le boîtier du MKA 3500 E. Appuyez pour cela sur le couvercle du compartiment (2). Le couvercle s'ouvre et la télécommande (3) peut être conservée dans le compartiment prévu à cet effet. Pour fermer, appuyez à nouveau sur le couvercle du compartiment.

En cas d'entreposage de la télécommande prolongé, veuillez retirer les piles.

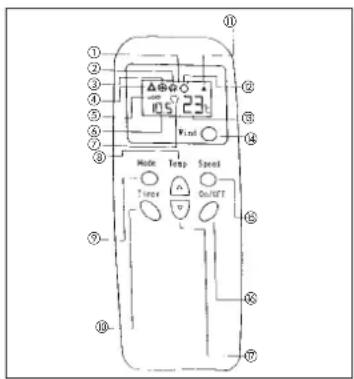

Description de la télécommande

Remarque : respectez la polarité en plaçant les piles.

1 Zone d'affichage à cristaux liquides
2 Affichage "ventilateur"
3 Affichage " refroidir
4 Affichage du "fonctionnement automatique"
5 Affichage "vitesse du ventilateur"
6 Affichage "temps"
7 Affichage " réglage des lamelles" (uniquement MKA 3500 E)

8 Interrupteur à touche "Temp Δ" - augmente la température de 1°C par pression.
9 Interrupteur à touche "Mode" - modifie le mode d'exploitation par pression
10 Interrupteur à touche "Timer" - le temps de mise hors circuit ou le temps de mise en circuit peut être réglé.
11 Affichage du signal - apparaît brièvement par pression correcte sur la télécommande
12 Affichage "déshydratation" 13 Indicateur de température
14 Interrupteur à touche "Wind" - pour le réglage électrique des lamelles (uniquement MKA 3500 A)
15 Interrupteur à touche "Speed" - modifie la vitesse du ventilateur par pression
16 Interrupteur à touche "ON/OFF" - pour mettre l'appareil en/hors service
17 Interrupteur à touche "Temp ∇" - diminue la température de 1° C par pression.

Remarque

lorsque vous utilisez la télécommande, dirigez-la vers le récepteur infrarouge du tableau de commande.

lécommande - Mode d'exploitation automatique

1. Pressez l'interrupteur Marche / Arrêt (1), l'appareil se met en service.
2. Appuyez sur l'interrupteur "Mode" (mode d'exploitation) (2) et sélectionnez le mode d'exploitation "AUTO" (3).

Remarque : le microprocesseur contrôle le compresseur et le moteur du ventilateur et les met en ou hors service afin de produire une température ambiante agréable.

23 ② ② ①

Télécommande - Réglage des lamelles (uniquement MKA 3500 E)

En appuyant sur l'interrupteur (1), le réglage des lamelles peut être mis en ou hors circuit. Le réglage des lamelles ne fonctionne pas en mode d'exploitation "déshydrater".

105°C Wind ① Mode Temp Speed Timer On/Off

Télécommande - Mode d'exploitation déshydrater

1. Appuyez sur l'interrupteur Marche / Arrêt (1), l'appareil se met en service.
2. Appuyez sur l'interrupteur "Mode" (mode d'exploitation) (2) et sélectionnez le mode d'exploitation "déshydrater" (3).

Remarque : le compresseur et le moteur inférieur du ventilateur fonctionnent, le moteur supérieur du ventilateur fonctionne lentement.

Télécommande - Mode d'exploitation refroidir

1. Appuyez sur l'interrupteur Marche / Arrêt (1), l'appareil se met en service.
2. Appuyez sur l'interrupteur "Mode" (mode d'exploitation) (2) et sélectionnez le mode d'exploitation " refroidir " (3).
3. Appuyez sur l'interrupteur "Temp" (4) afin de régler la température désirée.
4. Appuyez sur l'interrupteur "Speed" (5) pour régler la vitesse désirée du ventilateur.

Remarque : on peut régler une température ambiante entre 15 et 31 °C. Dès que la température ambiante est plus élevée que celle réglée sur appareil, le compresseur commence à travailler. Dès que la température ambiante est plus basse que celle réglée sur appareil, le compresseur se met hors circuit. Le ventilateur continue à fonctionner.

Télécommande - Mode d'exploitation sélection de la durée (Timer)

1. Si l'appareil est en service, appuyez sur l'interrupteur "Timer" (1) - vous pouvez à présent régler le temps de mise hors circuit automatique. L'appareil fonctionne pendant le temps réglé et s'arrête ensuite automatiquement. Le réglage du temps de mise hors circuit automatique (2) est affiché sur l'écran à cristaux liquides de la

F

F

télécommande.

1. Pour chaque pression sur l'interrupteur (1), on règle le temps de mise hors circuit automatique par des pas de 0,5 heure dans la plage de 0,5 - 12 heures.
2. Si vous voulez effacer le temps de mise hors circuit automatique, appuyez à nouveau sur l'interrupteur (1) après l'indication 12 heures. Le temps de mise hors circuit automatique est effacé.
3. Si l'appareil est hors circuit, appuyez sur l'interrupteur "Timer" (1) - vous pouvez à présent régler le temps de mise en circuit automatique. L'appareil se met automatiquement en service après le temps réglé. Le réglage du temps de mise en circuit automatique est affiché sur l'écran à cristaux liquides de la télécommande.
4. Pour chaque pression sur l'interrupteur (1), on règle le temps de mise en circuit automatique par des pas de 0,5 heure dans la plage de 0,5 - 12 heures.
5. Si vous voulez effacer le temps de mise en circuit automatique, appuyez à nouveau sur l'interrupteur (1) après l'indication 12 heures. Le temps de mise en circuit automatique est effacé.

Remarque : pour programmer le temps de mise en circuit, l'apparell doit être raccordé à la tension du réseau.

② 10.5 °C 23°C W/m Minute Temp Speed 1 minute a Dec/°F ①

Télécommande - Mode d'exploitation ventilateur

1. Appuyez sur l'interrupteur Marche / Arrêt (1), l'appareil se met en service.
2. Appuyez sur l'interrupteur "Mode" (mode d'exploitation) (2) et sélectionnez le mode d'exploitation "ventilateur" (3).
3. Appuyez sur l'interrupteur "Speed" (4) pour régler la vitesse désirée du ventilateur. La vitesse réglée apparaît en barre (une barre = lente, deux barres = moyenne, trois barres = rapide) dans l'écran à cristaux liquides du tableau de commande (5).

Remarque : le compresseur et le ventilateur inférieur sont hors circuit. Le ventilateur supérieur fonctionne à la vitesse réglée. Le réglage de la température est

hors circuit.

⑤ ③ Wind ② Mode Temp Speed ④ Timer A Outlet ①

Montage du tuyau d'air d'échappement

La longueur du tube d'air d'échappement peut varier de 0,55 m - 1,5 m pour le MKA 2600 E et de 0,6 m - 2,0 m pour le MKA 3500 E. Des plis ou des courbures du tuyau d'air d'échappement doivent être évités pour que l'air d'échappement s'écoule sans obstacle vers l'extérieur. En cas de non-respect, l'appareil peut surchauffer et se mettre hors circuit. L'appareil peut être endommagé de cette façon.

Remarque : la longueur du tuyau d'air d'échappement est accordée à l'appareil. Ne rallongez pas le tuyau, ceci peut provoquer des dérangements dans l'appareil.

Air d'échappement par la fenêtre ouverte

Calez le caoutchouc mousse (1, 2) entre le battant de la fenêtre et son châssis. Cela permet ainsi de réduire au maximum la quantité d'air chaud pouvant pénétrer de l'extérieur dans la salle à refroidir. Au niveau de l'entaille pour le passage de tuyau, fixez la bague de traversée de l'extérieur et montez le tuyau d'air d'échappement de l'intérieur sur la bague de traversée.

Remarque : respectez un espace d'au moins 50 cm entre le mur et l'apparell à gauche et derrière.

① ② 50 cm

Air d'échappement par la vitre ou le mur

Remarque : respectez un espace d'au moins 50 cm entre le mur et l'appareil à gauche et derrière.

• Pour le MKA 2600 E, coupez et/ou percez un trou d'un diamètre d'env. 115 mm dans la fenêtre et/ou le mur (1).
• Pour le MKA 3500 E, coupez et/ou percez un trou d'un diamètre d'env. 140 mm dans la fenêtre et/ou le mur (1).
• Enfichez la bague de traversée (2) de l'extérieur vers l'intérieur dans le trou et fixez-la.
  ● Fixez le tuyau d'air d'échappement (3) sur la bague de traversée (2)
• Lorsque vous n'utilisez pas l'installation, mettez le capuchon de l'extérieur sur la bague de traversée.

Maintenance et entretien

Attention : Avant le début des travaux de maintenance et d'entretien, mettez l'appareil hors circuit et débranchez la fiche de contact de la prise de courant. Pour le MKA 2600 E, vous pouvez enrouler la conduite réseau sur le crochet disponible.

Pour nettoyer les pièces du boîtier, utilisez uniquement un peu de savon et un chiffon humide. Ensuite, séchez avec un chiffon doux. N'utilisez aucun produit de nettoyage (essence, etc.).

1. Vidange de l'eau de condensation

Pendant le mode d'exploitation " refroidir" de l'installation de climatisation, de l'eau de condensation est produite. Si le réservoir d'eau de condensation est plein, un signal retentit 20 fois et le message d'erreur * E4 * apparaît sur l'écran à crislaux liquides du tableau de commande. Le compresseur est mis hors circuit sur-le-champ, le ventilateur continue encore à fonctionner pendant 3 minutes et se met également hors circuit. Si l'appareil n'est pas utilisé pendant une période prolongée, l'eau condensée doit être complètement évacuée.

A) Vidange de réservoir d'eau de condensation

Vidange de la cuve collectrice d'eau de condensation du MKA 2600 E.

1. Mettez l'appareil hors service, débranchez la fiche de contact de la prise de courant
2. Placez la poche de vidange d'eau (1) au-dessous de l'ouverture d'évacuation d'eau (2)
3. Retirez le bouchon de vidange (3) et le capuchon en caoutchouc (4), l'eau condensée coule dans la poche de vidange d'eau (1).
4. Pour la vidange de la poche de vidange d'eau (1), bouchez l'ouverture d'évacuation d'eau (2) avec le capuchon en caoutchouc (4).
5. Si la cuve collectrice d'eau de condensation à l'intérieur de l'appareil est complètement vidée, fixez à nouveau le capuchon en caoutchouc (4) et le bouchon de vidange (3) sur l'appareil.
6. Remettez l'appareil en service.

F

Vidange du réservoir collecteur d'eau de condensation du MKA 3500 E.

1. Mellez l'appareil hors service, débranchez la fiche de contact de la prise de courant
2. Retirez le réservoir collecteur d'eau de condensation (1) latéral.
3. Videz le réservoir collecteur d'eau de condensation (1).
4. Montez le réservoir collecteur d'eau de condensation (1).
5. Remettez l'appareil en service.

Attention :

• ne retirez jamais le réservoir collecteur d'eau de condensation alors que l'installation de climatisation est en service. Un signal d'avertissement retentit et le compresseur est mis hors circuit.
• Pour retirer le réservoir collecteur d'eau de condensation avant qu'il ne soit complètement rempli, mettez l'appareil hors service et débranchez la fiche de contact de la prise de courant. Attendez 3 minutes avant de retirer le réservoir collecteur d'eau de condensation. Sinon de l'eau présente dans le tuyau d'eau de condensation peut goutter à l'intérieur du boîtier.
• Lors de la vidange du réservoir collecteur d'eau de condensation, ne retirez jamais le bouchon du tuyau en caoutchouc à l'intérieur du boîtier. Cela pourrait endommager l'appareil.

B) Vidange automatique

MKA 2600 E

1. Mettez l'appareil hors service et débranchez la fiche de contact de la prise de courant.
2. Retirez le bouchon de vidange (3)
3. Retirez le capuchon en caoutchouc (4)
4. Faites glisser un tuyau d'eau de condensation approprié (Δ18mm) sur la tubulure (5) et bloquez à l'aide d'une bride de fixation.

Attention : il ne faut pas changer ou abîmer le tuyau d'eau de condensation lors de la vidange automatique. Contrôlez le tuyau et le fonctionnement régulièrement.

1. Mettez l'appareil hors service et débranchez la fiche de contact de la prise de courant.
2. Poussez le dispositif de vidange (1) se trouvant à l'arrière du boîtier vers le bas, retirez le capuchon en caoutchouc (2) de la boîte d'écoulement (3) et conserver-le pour une utilisation ultérieure.
3. Faites glisser un tuyau d'eau de condensation approprié (4) sur la tubulure (3) et bloquez à l'aide d'une bride de fixation.
4. Remettez l'appareil en service.

Attention :

• poussez uniquement le dispositif de vidange à l'arrière du boîtier vers le bas dans le cas d'une vidange automatique. Sinon, risque de dégâts des eaux !
• Il ne faut pas changer ou abîmer le tuyau d'eau de condensation lors de la vidange automatique. Contrôlez le tuyau et le fonctionnement régulièrement.
• Si la vidange doit à nouveau s'effectuer avec le réservoir collecteur d'eau de condensation, il faut pousser le dispositif de vidange automatique à nouveau comme auparavant et faire glisser le capuchon en caoutchouc dessus.

Résolution de problèmes

En cas de dérangements, contrôlez les possibilités suivantes avant de prévenir le service après-vente.

Problème Raison possible

L'appareil ne fonctionne pas La fiche de contact n'est pas bien branchée

La tension d'alimentation n'est pas présente dans la prise de courant

L'appareil s'arrête automatiquement Le Timer se met hors circuit ou la température ambiante est

plus basse que la valeur réglée sur l'appareil

L'appareil ne refroidit pas en mode. La température ambiante est plus basse que la valeur d'exploitation " refroidir " réglée sur l'appareil

L'évaporateur est gelé. Après le dégivrage de l'évaporateur,

l'appareil fonctionne à nouveau

En mode d'exploitation "déshydrateur" L'évaporateur est gelé. Après le dégivrage de aucun air froid ne sort l'évaporateur l'appareil fonctionne à nouveau

Code d'erreur E3 sur l'affichage Contrôlez l'encrassement du raccordement du tuyau d'air

d'échappement et du filtre d'air

Code d'erreur E4 sur l'affichage Le réservoir d'eau de condensation est plein - vidangez-le

Après une longue période d'utilisation, l'appareil doit être contrôlé par une entreprise spécialisée.

F

2. Nettoyage du filtre à air (tous les deux mois)

• Retirez le filtre d'air de l'arrière du boîtier. Pour le MKA 3500 E, retirez pour cela la vis de blocage.
• Lavez le filtre d'air à l'eau savonneuse chaude et séchez-le par la suite. Ne le laissez pas sécher au soleil.
• Montez le filtre d'air à nouveau dans le logement à l'arrière du boîtier.

3. Nettoyage du réservoir collecteur

d'eau de condensation (MKA 3500 E)

- Retirez le réservoir collecteur d'eau de condensation se trouvant sur le côté.

- Lavez le réservoir à l'eau savonneuse chaude et séchez-le avec un chiffon doux. Ensuite, remontez le réservoir collecteur d'eau de condensation.

NL

Le soussigné déclare au nom de l'entreprise la conformité du produit avec les directives et nomes suivantes.

Nous tourmissons une garantie de 2 ans pour l'appareil déch dans la mode d'emploi, en cas de vice de notre produit. Le début de 2 ans commence avec la transmission du risque ou la prise en charge de l'appareil par le client. La condition de base pour le lame valeur de la garantie est un entebien en bonne et deux termes conformément au mode d'emploi, tout comme une utilisation de notre apparel selon l'application prévue.

Vous conservez bien entendu les droits de garantie légaux pendant ces 2 ans.

La garantie est validée pour l'ensemble de la République Fédérale d'Allemagne au des pays respectifs du partenaire commercial principal en complément des prescriptions légales locales. Veuillez noter l'interlocuteur ou service après vento competent pour votre région ou l'adresse mentionnée ci-dessées.

① CERTIFICATO DI GARANZIA

vente, merc du prendre contact, avec vobre

6D Global Equity

Volkszen 44

NL-4815 PK Breda

Tel: [phone], Fax: [phone]

M Einheit Bankux

Vickison 44

NL-4815 PK Breda Tel: [phone], Fax: [phone]

E Commercial Einhell S.A.

La réimpression ou une autre reproduction de la documentation et des documents d'accompagnement des produits, même incomplète, n'est autorisée qu'avait l'agrément exprès de l'entreprise ISC GmbH.

NL
