BEDIENUNGSANLEITUNG MKA 3500 E EINHELL

Art.-Nr.: 23.600.80 I.-Nr.: 01013

Art.-Nr.: 23.601.80 I.-Nr.: 01013

MKA 2600 E
MKA 3500 E

D

Bitte lesen die Anleitung sorgfältig vor Inbetriebnahme des Geräts und bewahren Sie diese Unterlagen gut auf.

Vor dem Gebrauch

1. Stellen Sie das transportable Gerät stets auf einen stabilen Untergrund.
2. Schließen Sie das Gerät an der Steckdose an.
3. Schließen Sie den Abluftschlauch am Klimagerät an.

Wichtige Sicherheitshinweise

• Vergewissern Sie sich, dass die Netzspannung an der Steckdose mit dem Typenschild übereinstimmt.
• Verwenden Sie kein Verlängerungskabel oder einen Zusatzstecker, an dem noch ein anderes Gerät angesteckt ist.
  ● Vergewissern Sie sich, dass das Gerät gemäß der Betriebsanleitung richtig installiert ist
• Verwenden Sie dieses Gerät niemals in der Nähe von Badewannen, Duschen oder Waschbecken, in der Nähe von gasbetriebenen Geräten, Feuer oder in der Nähe leicht entflammbarer Flüssigkeiten.
• Keine Gegenstände auf die Luftschlitze legen.
• Nach Gebrauch oder vor Wartungsarbeiten Netzstecker ziehen.
• Nelgen Sie das Gerät niemals während des Betriebs mehr als 5°.
• Andere als die in dieser Anleitung beschriebenen Wartungs- und Instandhaltungsarbeiten dürfen nur durch einen Elektro- bzw. Kältefachbetrieb durchgeführt werden.

Weitere Hinweise:

• Um Farbveränderungen am Gehäuse zu vermeiden, setzen Sie das Gerät nicht der direkten Sonneneinstrahlung aus.
• Um Verformungen des Gehäuses zu vermeiden besprühen Sie es nicht mit Chemikalien oder Insektenspray.
• Der Mindestabstand zur Wand beträgt 50 cm, zu anderen Elektrogeräten 1 Meter.
• Halten Sie den Luftfilter sauber. Unter normalen Bedingungen sollte der Filter alle zwei Monate gereinigt werden. Da der Luftfilter auch kleine Staubteilchen zurückhält, kann es unter Umständen notwenig sein, den Filter auch öfters zu reinigen. Das Gerät darf auf keinen Fall ohne Filter betrieben werden.
• Bei Beginn stellen Sie die Ventilatorgeschwindigkeit auf hohe Stufe und das Thermostat auf die größte Kühlung ein. Später dann eine niedrigere

Stufe wählen und das Thermostat auf die gewünschte Temperatur einstellen.

- Ziehen Sie Vorhänge oder Gardinen an den Fenstern während der größten Sonneneinstrahlung zu oder stellen Sie die Jalousien entsprechend ein.

- Bei Kühlfunktion muß die warme Abluft über den Schlauch nach außen geleitet werden. Eine Öffnung in der Wand oder im Fenster ist für das mitgelieferte Abluft-Set erforderlich.

- Die MKA 2600 E kann für eine Raumgröße von maximal 80 m ^3 und die MKA 3500 E für maximal 110 m ^3 verwendet werden. Jede Person oder PC verringert die Raumgröße.

Technische Daten

MKA 2600 E

Netzspannung: 230 V ~ 50 Hz
Leistungsaufnahme Kühlen: 900 W
Leistungsaufnahme Entfeuchten: 750 W
Kühlleistung max.: 9000 BTU/h / 2600 W
Entfeuchtung max.: 18 ltr. / 24h
Luftdurchsatz: 360 m3/h
Schallpegol: <52 dB(A)
Raumgröße max.: 80 m	3
Kühlmittel: 420g / R 407 C
Gewicht: 28 kg
Abmessungen Gerät: 74 x 45 x 38 cm
Abmessungen Verpackung: 78 x 46 x 45 cm

MKA 3500 E

Netzspannung: 230 V ~ 50 Hz
Leistungsaufnahme Kühlen: 1200 W
Leistungsaufnahme Entfeuchten: 820 W
Kühlleistung max.:	12000 BTU/h / 3500 W
Entfeuchtung max.:	24 ltr. / 24 h
Luftdurchsatz: 420 m3/h
Schallpegel: ≤52 dB(A)
Raumgröße max.:	110 m3
Kühlmittel:	630 g / R 407 C
Gewicht: 45 kg
Abmessungen Gerät: 89 x 46 x 38 cm
Abmessungen Verpackung:	105 x 55 x 48 cm

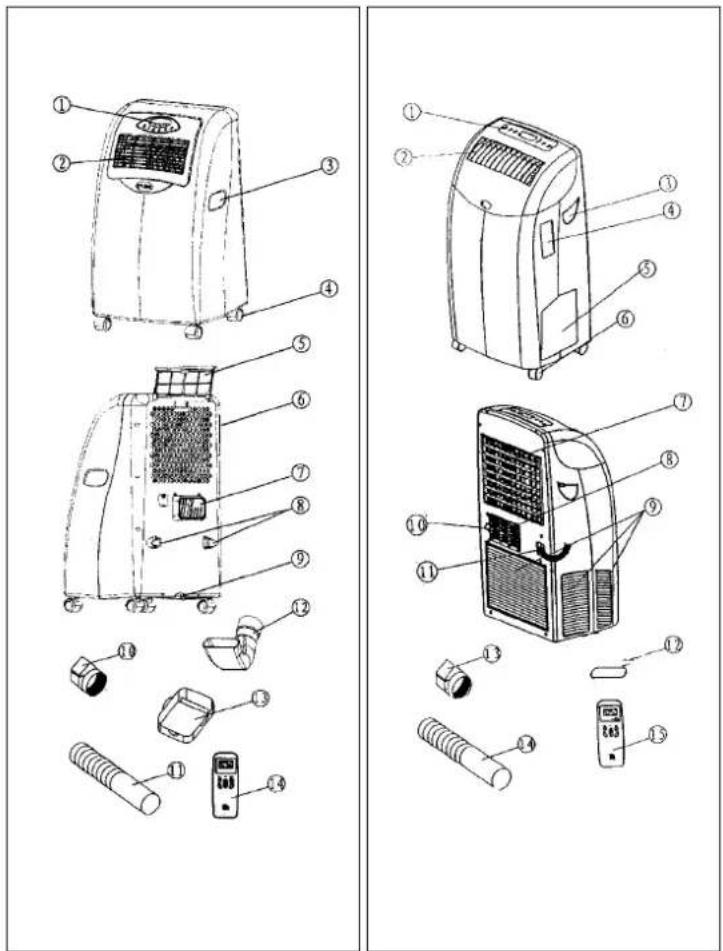

Gerätebeschreibung MKA 2600E Gerätebeschreibung MKA 3500E

7 Abluftschlauchöffnung

8 Netzleitungsaufwicklung

9 Stöpsel

10 Abluftschlauch Anschlussteil

11 Abluftschlauch

12 Bogen

13 Wasserauffangschale

14 Fernbedienung

o.B. Schaumstoff mit Aussparrung

o.B. Schaumstoff ohne Aussparrung

o.B. Durchführungsring

o.B. Abdeckkappe

MKA 3500 E

1 Bedienteil

2 Luftauslassgitter

3 Tragegriff

4 Aufbewahrung für Fembedienung

5 Wassertank

6 Laufrollen

7 Luftansaugung

8 Abluftschlauchöffnung

9 Äußere Luftansaugung

10 Kondenswasseröffnung

11 Netzleitung

12 Bogen

13 Abluftschlauch Anschlussteil

14 Abluftschlauch

15 Fernbedienung

o.B. Schaumstoff mit Aussparrung

o.B. Schaumstoff ohne Aussparrung

o.B. Durchführungsring

o.B. Abdeckkappe

Inbetriebnahme

Hinweis:

● Die Geräte arbeiten in einem Temperaturbereich

von 15 – 35°C.

● Der Kompressor schaltet sich zeitversetzt ein.

● Während des Betriebs wird die momentane

Raumtemperatur im LCD Display angezeigt.

● Bei Betrieb ohne Zeitvorwahl (Timer) wird die

Laufzeit seit Einschalten des Gerätes angezeigt.

Beschreibung - Bedienfeld

Bedienfeld MKA 2600 E / Bedienfeld MKA 3500 E

1 Ein/Aus Schalter

2 Betriebsart – Wahlschalter (Mode)

3 Geschwindigkeits-Wahlschalter (Speed)

4 „Wärmer – Kühler“ Wahlschalter (Temp.up „Δ“ – Temp.down „∇“)

5 Zeitvorwahl (Timer) Schalter

1. Einstellung der vertikalen und horizontalen

Lamellen (nur MKA 3500 E)

7 LCD Anzeigefeld

8 Temperaturanzeige

9 Anzeige „Automatikbetrieb“

10 Anzeige „Kühlen“

11 Anzeige „Lüfter“

12 Anzeige „Lüftergeschwindigkeit“

13 Anzeige „Entfeuchten“

14 Anzeige „Zeit“

15 Anzeige „Fehlercode“

16 Anzeige „Lamellenverstellung“

(nur MKA 3500 E)

Funktionsbeschreibung - Bedienfeld

1. Ein/Aus Schalter

Drücken Sie den Ein/Aus Schaltkopf zum Einschalten des Gerätes. Das Gerät arbeitet im „Automatik“ Betrieb. In der LCD Anzeige des Bedienfeldes wird „AUTO“ angezeigt.

Drücken Sie den Ein/Aus Schaltkopf während das Gerät läuft, so wird das Gerät ausgeschaltet und die Zeitvorwahl (Timer) wird gelöscht. Andere Einstellungen (z.B. Lüftergeschwindigkeit, Betriebsart usw.) bleiben gespeichert.

Drücken Sie den Ein/Aus Schaltkopf schaltet das Gerät sofort entsprechend der zuletzt gemachten Einstellungen ein. Die einprogrammierte Zeitvorwahl (Timer) für automatischen Betrieb ist gelöscht.

2. Betriebsart – Wahlschalter (Mode)

Drücken Sie den Betriebsart – Wahlschalter (Mode), so wird die Betriebsart mit jedem Drücken wie folgt geändert: AUTOMATIK, KÜHLEN, ENTFEUCHTEN und LÜFTER. Die eingestellte Betriebsart erscheint als Symbol in der LCD Anzeige des Bedienfeldes (vgl. Punkt 1.).

3. Geschwindigkeits-Wahlschalter (Speed)

Drücken Sie den Geschwindigkeits-Wahlschalter (Speed), so wird die Geschwindigkeit des Lüfters mit jedem Drücken wie folgt geändert: LANGSAM, MITTEL, SCHNELL. Die eingestellte Geschwindigkeit erscheint als Strich (ein Strich = langsam, zwei

Striche = mittel, drei Striche = schnell) in der LCD Anzeige des Bedienfeldes.

4. „Wärmer – Kühler“ Wahlschalter (Temp.up „Λ“ – Temp.down „∇“)

Um die gewünschte Raumtemperatur einzustellen drücken Sie die Schalterknöpfe Temp.up „ ^3 “ für „Wärmer“ oder Temp.down „∇“ für kühler. In der LCD Anzeige des Bedienfeldes erscheint die einge-stellte Raumtemperatur. Es ist eine Einstellung im Bereich von 15 – 31 °C möglich. Wird das Gerät in der Betriebsart „AUTOMATIK“ betrieben, so wird die Raumtemperatur auf 23 °C eingestellt.

5. Zeitvorwahl (Timer) Schalter

a) Automatisches Ausschalten

Ist das Gerät in Betrieb, betätigen Sie den „Timer“ Schalter und stellen Sie die automatische Ausschaltzeit im Bereich von 0,5 – 12 Stunden ein. Das Gerät läuft die eingestellte Zeitdauer und schaltet sich dann automatisch ab. Die Einsstellung der automatischen Ausschaltzeit wird in der LCD Anzeige des Bedienfeldes angezeigt.

b) Automatisches Einschalten

Ist das Gerät ausgeschaltet, betätigen Sie den "Timer" Schalter und stellen Sie die automatische Einschaltzeit im Bereich von 0,5 – 12 Stunden ein. Das Gerät schaltet sich nach der eingestellte Zeitdauer automatisch ein. Die Einstellung der automatischen Einschaltzeit wird in der LCD Anzeige des Bedienfeldes angezeigt.

6. Einstellung der vertikalen und horizontalen Lamellen

a) MKA 2600 E

Vertikal: Stellen Sie den Drehknopf am Luftauslassgitter entsprechend Ihren Bedürfnissen ein.

Horizontal: Stellen Sie das Luftauslassgitter entsprechend Ihren Bedürfnissen ein.

b) MKA 3500 E

Vertikal: Betätigen Sie den Druckschalter (WIND) zum elektrischen Einstellen der vertikalen Lamellen am Gerät oder an der Fernbedienung. Die vertikalen Lamellen werden automatisch von rechts nach links verstellt. Stellen Sie die Lamellen entsprechend Ihren Bedürfnissen ein.

Horizontal: Stellen Sie das Stellrad am

Luftauslassgitter entsprechend Ihren Bedürfnissen ein.

D

D

Aufbewahrung der Fernbedienung (nur MKA 3500 E)

Die Fernbedienung kann seitlich in einem Fach (1) am MKA 3500 E Gehäuse aufbewahrt werden. Drücken Sie dazu an der Fachabdeckung (2). Die Abdeckung öffnet sich und die Fernbedienung (3) kann im dafür vorgesehenen Fach aufbewahrt werden. Zum Schließen drücken Sie die Fachabdeckung wieder zu.

Bei längerer Aufbewahrung der Fernbedienung entfemen Sie bitte die Batterien.

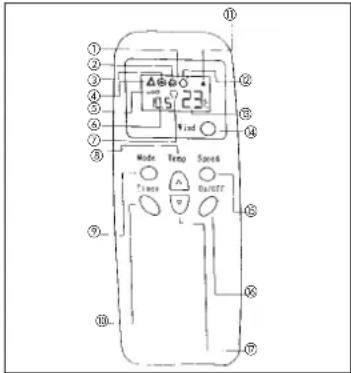

Beschreibung Fernbedienung

Hlnwels: Achten Sie beim Einlegen der Batterien auf die richtige Polarität.

1 LCD Anzeigefeld
2 Anzeige „Lüfter“
3 Anzeige „Kühlen“
4 Anzeige „Automatikbetrieb“
5 Anzeige „Lüftergeschwindigkeit“
6 Anzeige „Zeit“
7 Anzeige „Lamellenverstellung“ (nur MKA 3500 A)
8 Tastschalter „Temp Δ“ - Pro drücken erhöht sich die Temperatur um 1 °C.
9 Tastschalter „Mode“ - Pro drücken verändert sich die Betriebsart
10 Tastschalter „Timer“ - Ausschaltzeit oder Einschaltzeit kann eingestellt werden.
11 Signalanzeige – Erscheint kurzzeitig beim korrekten Drücken der Fernbedienung
12 Anzeige „Entfeuchten“
13 Temperaturanzeige
14 Tastschalter „Wind“ – zur elektrischen

Lamellenverstellung (nur MKA 3500 E)

15 Tastschalter „Speed“ - Pro drücken verändert sich die Lüftergeschwindigkeit
16 Tastschalter „ON/OFF“ - Zum Ein- und Ausschalten des Gerätes
17 Tastschalter „Temp ∇“ - Pro drücken verringert sich die Temperatur um 1 °C.

Hinweis:

Beim Verwenden der Fernbedienung muss diese zum Infrarotempfänger am Bedienfeld zeigen.

Fernbedienung - Betriebsart Automatik

Ein- Ausschalter (1) drücken, Gerät schaltet ein. Drücken Sie den „Mode“ (Betriebsart) Schalter (2) und wählen Sie die Betriebsart „AUTO“ (3).

Hinweis: Der Mikroprozessor kontrolliert

Kompressor und Lüftermotor und schaltet diese ein oder aus um eine angenehme Raumtemperatur zu erzeugen.

23V +10V Mode Temp Speed 1000 On/Off ① ②

Fernbedienung - Lamellenverstellung (nur MKA 3500 E)

Durch drücken des Schalters (1) kann die Lamellenverstellung ein- oder ausgeschaltet werden. Die Lamellenverstellung funktioniert nicht unter der Betriebsart „Entfeuchten“.

105°23 Wind ① Mode Temp Speed Tunes On/OFF

Fernbedienung - Betriebsart Entfeuchten

Ein- Ausschalter (1) drücken, Gerät schaltet ein. Drücken Sie den „Mode“ (Betriebsart) Schalter (2) und wählen Sie die Betriebsart „Enfeuchten“ (3). Hinweis: Der Kompressor und der untere Lüftermotor laufen, der obere Lüftermotor läuft langsam.

③ 25°C Temperature ② 7.000V 6.000V ①

Fernbedienung - Betriebsart Kühlen

Ein- Ausschalter (1) drücken, Gerät schaltet ein. Drücken Sie den „Mode“ (Betriebsart) Schalter (2) und wählen Sie die Betriebsart „Kühlen“ (3). Drücken Sie die „Temp“ Schalter (4) um die gewünschte Temperatur einzustellen. Drücken sie den „Speed“ Schalter (5) um die gewünschte Lüftergeschwindigkeit einzustellen.

Hinweis: Es kann eine Raumtemperatur zwischen 15 und 31 °C eingestellt werden. Ist die Raumtemperatur höher als die am Gerät eingestellte Raumtemperatur beginnt der Kompressor zu arbeiten. Ist die Raumtemperatur niedriger als die am Gerät eingestellte Raumtemperatur schaltet der Kompressor ab. Der Lüfter läuft weiter.

③ 23 * ② Kobe Temp Speed - Temp W 0m/12T ① ④

Fernbedienung - Betriebsart Zeitvorwahl (Timer)

1. Ist das Gerät in Betrieb, betätigen Sie den „Timer“ Schalter (1) – Sie können jetzt die automatische Ausschaltzeit einstellen. Das Gerät läuft die eingestellte Zeitdauer und schaltet sich dann automatisch ab. Die Einstellung der automatischen Ausschaltzeit (2) wird in der LCD Anzeige der Fernbedienung angezeigt.

2. Pro drücken des Schalters (1) wird in 0,5 Stunden Schritten die automatische Ausschaltzeit im Bereich von 0,5 – 12 Stunden eingestellt.

3. Möchten Sie die automatische Ausschaltzeit löschen, drücken Sie den Schalter (1) nach der Angabe 12 Stunden nochmals. Die automatische Ausschaltzeit ist gelöscht.

4. Ist das Gerät ausgeschaltet, betätigen Sie den "Timer" Schalter (1) – Sie können jetzt die automatische Einschaltzeit einstellen. Das Gerät schaltet sich nach der eingestellte Zeitdauer automatisch ein. Die Einstellung der automatischen Einschaltzeit wird in der LCD Anzeige der Fernbedienung angezeigt.

5. Pro drücken des Schalters (1) wird in 0,5 Stunden Schritten die automatische Einschaltzeit im Bereich von 0,5 – 12 Stunden eingestellt.

6. Möchten Sie die automatische Einschaltzeit löschen, drücken Sie den Schalter (1) nach der Angabe 12 Stunden nochmals. Die automatische Einschaltzeit ist gelöscht.

Hinweis: Um die Einschaltzeit zu programmieren muss das Gerät an die Netzspannung angeschlossen sein.

⑦ 105° 23h N: 140 Main Temp Speed Torr Δ Do/°F ①

D

⑦ 105° 23h N: 140 Main Temp Speed Torr Δ Do/°F ①

D

Fernbedienung - Betriebsart Lüfter

Ein- Ausschalter (1) drücken, Gerät schaltet ein. Drücken Sie den „Mode“ (Betriebsart) Schalter (2) und wählen Sie die Betriebsart „Lüfter“ (3). Drücken sie den „Speed“ Schalter (4) um die gewünschte Lüftergeschwindigkeit einzustellen. Die eingestellte Geschwindigkeit erscheint als Strich (ein Strich = langsam, zwei Striche = mittel, drei Striche = schnell) in der LCD Anzeige des Bedienfeldes (5).

Hinweis: Der Kompressor und der untere Lüfter sind ausgeschaltet. Der obere Lüfter läuft in der eingestellten Geschwindigkeit. Die Temperatureinstellung ist ausgeschaltet.

① ② ③ ④ Mode Temp Speed Tuner 0.017 V

Abluftschlauchmontage

Die Abluftschlauchlänge kann bei der MKA 2600 E von 0,55m – 1,5m und bei der MKA 3500 E von 0,6m – 2,0m variiert werden. Knicke oder starke Krümmungen des Abluftschlauchs sind zu vermeiden, damit die Abluft ungehindort nach außen strömen kann. Bei Nichtbeachtung kann das Gerät überhitzt werden und abschalten. Das Gerät kann dadurch Schaden nehmen.

Hinweis: Die Abluftschlauchlänge ist auf das Gerät abgestimmt. Verlängem Sie den Schlauch nicht, dies kann zu Störungen am Gerät führen.

Abluft durch geöffnetes Fenster

Klemmen Sie den Schaumstoff (1, 2) zwischen Fensterflügel und Fensterrahmen. Dadurch ist gewährleistet, dass möglichst wenig warme Luft von außen in den zu kühlenden Raum gelangt. Am Ausschnitt für die Schlauchdurchführung befestigen Sie von außen den Durchführungsring und montieren von innen den Abluftschauch am Durchführungsring.

Hinweis: Halten Sie nach links und nach hinten einen Wandabstand von mindestens 50 cm zum Gerät ein.

Abluft durch Fensterscheibe oder Wand

Hinweis: Halten Sie nach links und nach hinten einen Wandabstand von mindestens 50 cm zum Gerät ein.

• Bei der MKA 2600 E schneiden bzw. bohren Sie ein Loch mit einem Durchmesser von ca. 115 mm in Fenster bzw. Wand (1).
• Bei der MKA 3500 E schneiden bzw. bohren Sie ein Loch mit einem Durchmesser von ca. 140 mm in Fenster bzw. Wand (1).
• Stecken Sie den Durchführungsring (2) von außen nach innen in das Loch und befestigen Sie ihn.
  ● Befestigen Sie den Abluftschlauch (3) am Durchführungsring (2)
• Bei Nichtbetrieb der Anlage die mitgelieferte Abdeckkappe von außen auf den Durchführungsring stecken.

Achtung: Vor Beginn von Wartungs- und Pflegearbeiten schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose. Bei der MKA 2600 E können Sie die Netzleitung an den vorhandenen Haken aufrollen.

Zum Reinigen der Gehäuseteile nur milde Seife und einen feuchten Lappen benutzen. Anschließend mit einem weichen Tuch trocken reiben. Keine aggressive Reinigungsmittel (Benzin usw.) verwenden.

1. Kondenswasserentleerung

Während der Betriebsart „Kühlen“ wird von der Klimaanlage Kondenswasser erzeugt. Ist das Kondenswasserbehältnis voll, ertönt 20mal ein Signal und auf der LCD Anzeige des Bedienfeldes erscheint die Fehlermeldung „E4“. Der Kompressor wird sofort abgeschaltet, der Lüfter läuft noch 3 Minuten weiter und schaltet dann ebenfalls aus. Wird das Gerät längere Zeit nicht benützt, muss das Kondenswasser vollständig abgelassen sein.

A) Kondenswasserbehältnis entleeren

MKA 2600 E - Kondenswasserauffangwanne

entleeren.

1. Gerät ausschalten, Netzstecker aus Steckdose ziehen
2. Wasserauffangschale (1) unterhalb der Entwässerungsoffnung (2) platzieren
3. Ablassschraube (3) und Gummistopfen (4) entfernen, Kondenswasser fließt in die Wasserauffangschale (1).
4. Zum Entleeren der Wasserauffangschale (1) die Entwässerungsöffnung (2) mit dem Gummistopfen (4) verschließen.
5. Ist die Kondenswasserauffangwanne im Geräteinneren komplett entleert, Gummistopfen (4) und Ablassschraube (3) wieder am Gerät befestigen.
6. Gerät wieder in Betrieb nehmen.

MKA 3500 E - Kondenswasserauffangbehälter entleeren.

1. Gerät ausschalten, Netzstecker aus Steckdose ziehen
2. Den seitlich befindendlichen Kondenswasserauffangbehälter (1) entnehmen.
3. Kondenswasserauffangbehälter (1) entleeren.
4. Kondenswasserauffangbehälter (1) wieder montieren.
5. Gerät wieder in Betrieb nehmen.

Achtung:

• Niemals den Kondenswasserauffangbehälter während die Klimaanlage in Betrieb ist entfernen. Ein Warnsignal ertönt und der Kompressor wird abgeschaltet.
• Um den Kondenswasserauffangbehälter zu entfernen bevor dieser vollständig gefüllt ist, schalten Sie das Gerät aus und ziehen den Netzstekker aus der Steckdose. Warten Sie 3 Minuten bevor Sie den Kondenswasserauffangbehälter entfernen. Ansonsten kann in der Kondenswasserleitung vorhandenes Wasser in das Gehäuseinnere tropfen.
• Beim Entleeren des Kondenswasserauffangbehälters niemals den Stopfen des Gummlschlauches im Gehäuseinneren entfernen. Das Gerät kann beschädigt werden.

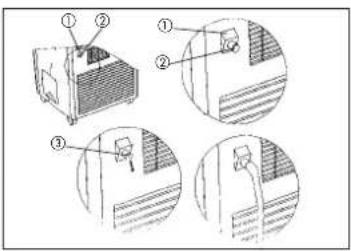

B) Automatische Entwässerung MKA 2600 E

1. Gerät ausschalten und Netzstecker aus Steckdose ziehen.
2. Ablassschraube (3) abnehmen
3. Gummistopfen (4) entfernen
4. Einen passenden Entwässerungsschlauch auf den Stutzen (5) schieben und mit Schelle sichern.

Achtung:

Während der automatischen Entwässerung Entwässerungsschlauch nicht verändern oder verletzen.

Schlauch und Funktion regelmäßig kontrollieren.

1. Gerät ausschalten und Netzstecker aus Steckdose ziehen.
2. Automatische Entwässerungsvorrichtung (1) an der Gehäuserückseite nach unten drücken, Gummikappe (2) am Ablaufstutzen (3) entfernen und für spätere Verwendung aufbewahren.
3. Einen passenden Entwässerungsschlauch (4) auf den Stutzen (3) schieben und mit Schelle sichern.
4. Gerät wieder in Betrieb nehmen.

Achtung:

• Entwässerungsvorrichtung an der Gehäuserückseite nur im Falle einer automatischen Entwässerung nach unten drücken. Ansonsten Gefahr von Wasserschäden!
• Während der automatischen Entwässerung Entwässerungsschlauch nicht verändern oder verletzen. Schlauch und Funktion regelmäßig kontrollieren.
• Soll die Entwässerung wieder über den Kondenswasserauffangbehälter erfolgen, ist die automatische Entwässerungsvorrichtung wieder zurück zu drücken und der Gummistopfen aufzuschieben.

2. Luftfilter reinigen (alle zwei Monate)

• Entnehmen Sie den Luftfilter von der Geräterückseite. Bei der MKA 3500 E entfernen Sie dazu die Sicherungsschraube.
• Waschen Sie den Luftfilter in warmer Seifenlauge und trocknen Sie ihn anschließend. Nicht in der Sonne trocknen.
• Montieren Sie den Luftfilter wieder in die Aufnahme auf der Geräterückseite.

3. Kondenswasserauffangbehälter reinigen (MKA 3500 E)

• Den sich seitlich befindenden Kondenswasserauffangbehälter entnehmen.
• Waschen Sie den Behälter in warmer Seifen-lauge und trocknen Sie ihn mit einem weichen Tuch. Anschließend Kondenswasserauffangbehälter wieder montieren.

Problemlösung

Bei Störungen prüfen Sie folgende Möglichkeiten bevor Sie den Kundendienst verständigen.

Problem Möglicher Grund

Gerät arbeitet nicht Netzstecker nicht richtig eingesteckt

Netzspannung an Steckdose nicht vorhanden

Gerät stoppt automatisch Timer schaltet aus oder Raumtemperatur ist niedriger

als der am Gerät eingestellte Wert

Gerät kühlt in der Betriebsart Raumtemperatur ist niedriger als der am Gerät eingestellte

„Kühlen“ nicht Wert

Der Verdampfer ist vereist. Nach entfrosten des Verdampfers

läuft das Gerät wieder

In der Betriebsart „Entfeuchten“ Der Verdampfer ist vereist. Nach entfrosten des Verdampfers

tritt keine kühle Luft aus läuft das Gerät wieder

Fehlercode E3 am Display Anschluss von Abluftschlauch und Luftfilter auf Verschmutz-

ung prüfen

Fehlercode E4 am Display Kondenswasserbehältnis ist voll - entleeren

Nach längerem Gebrauch sollte das Gerät durch eine Fachfirma überprüft werden.

F

Afstandsbediening – automatische modus

Der Unterzeichnende erklärt in Namen der Firma die Übereinstimmung des Produktes.

Lanclau/Isar, den 12.12.2003

Leiter Produkt-Management

Produkt-Management

Archivierung / For archives:

MKA 2600 E: 2360080-49-4155050-E

MKA 3500 E: 2360180-49-4155050-E

GARANTIEURKUNDE

Auf das in der Anleitung bezeichnete Gerät gegen wir 2 Jahre Garante, für den Fall, dass unser Produkt mangelhaft sein sollte. Die 2 Jahres-First beginnt mit dem Gefahrenübergang oder der Übernahme des Gerätes durch den Kunden. Voraussetzung für die Getaßmachung der Garantie ist eine ordnungsgemäße Wartung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäße Benutzung unseres Gerätes.

Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungarechte innerhalb dieser 2 Jahre erhalten. Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der lokal gültigen gesetzlichen Vorschriften. Bitte beachten Sie Ihren Ansprechpartner des regional zuständigen Kundardianstes oder die unten aufgeführte Serviceadresse.

ISC GmbH · International Service Center

Eschenstraße 6 - D-94405 Landau'lsar (Germany)

Info-Tel. [phone] • Telefax 0 99 51-26 10 und 52 50

Service- und Infoserver: http://www.isc-gmbh.info

F GARANTIE

Technische Änderungen vorbehalten

Technische wirkungen werden

⑥ Have Einzel Ostenstige Gesellschaften (1)

Minkasa 1

A-2303 Guntramedorf

Tel: [phone], Fax [phone]

① Futs@ international

St. Galasima 182

CH-6404 Winterthur Tel: [phone], Fax: [phone]

① Einkel LLC Unit

Hospah Wheel

Tusba O. Phys

Brennhead, Wits CH 41 192

CH41TM3 Tel: [phone], Fax: [phone]

FL Einzel Prenkska Z

UL Medgleeks 2-6

PL-50-514 Wroclaw Tel: [phone] Fax: [phone]

Tel: [phone], Fax: [phone]

① Einheit Hungarls Ltd

Vajda Peter 12

В ТОЧИ ВЫСЗАРЕЕТ 101 2020-17 Енг. 01 2101129

⑰ Samak

© 3KVA-Elektronische kau d.o.r

Costa Andrea Bitanca 115

SLO 1000 Ljubljera

Tel [phone], Fax [phone]

An. Marichospolus S.A

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.

F
