Type de produit	Câble de raccordement industriel
Modèle	N200P-050BL-IND
Catégorie de câble	Cat6 4PPoE (90 W)
Longueur	15,2 m (50 pi)
Couleur	Bleu
Type de connecteur	RJ45 mâle blindé
Prise en charge PoE	4PPoE (90 W) IEEE 802.3bt
Indice de protection (avec boîtier adapté)	IP44 (éclaboussures) / IP68 (immersion jusqu'à 1,5 m pendant 30 min)
Température de fonctionnement	-40 °C à 75 °C (estimation)
Matériau de la gaine	PVC ou TPE résistant aux UV et à l'huile (estimation)
Garantie	Garantie à vie limitée
Certifications	Conforme DEEE, RoHS
Compatibilité	Avec les coupleurs de cloison N206-BC01-IND et boîtiers N206-SB01-IND ou N206-FPXX-IND
Usage prévu	Environnements industriels, extérieurs, résistant à l'eau/poussière

FOIRE AUX QUESTIONS - N200P-050BL-IND Tripp Lite

Ce câble peut-il être utilisé en extérieur ?

Oui, lorsqu'il est associé à un boîtier ou une plaque de recouvrement adapté (N206-SB01-IND ou N206-FPXX-IND), il atteint les indices IP44 et IP68, le rendant utilisable en extérieur et même immergé temporairement.

Quelle est la différence entre ce câble et un câble Cat6 standard ?

Ce câble est renforcé pour une utilisation industrielle : connecteurs blindés, gaine résistante aux UV et à l'huile, et capacité de supporter l'immersion grâce à son indice IP68 lorsqu'il est monté correctement.

Ce câble prend-il en charge le PoE ?

Oui, il supporte le 4PPoE (IEEE 802.3bt) jusqu'à 90 W, ce qui permet d'alimenter des caméras, points d'accès ou autres appareils haute puissance.

Comment atteindre l'indice IP68 avec ce câble ?

Il faut utiliser le boîtier monté en surface N206-SB01-IND ou la plaque de recouvrement N206-FPXX-IND avec les coupleurs de cloison appropriés (par ex. N206-BC01-IND) et la trousse d'assemblage N206-WK01-IND.

Ce câble est-il compatible avec les coupleurs de cloison Tripp Lite ?

Oui, il est conçu pour fonctionner avec les coupleurs de cloison N206-BC01-IND (Cat5e/6) et le boîtier N206-SB01-IND pour une installation étanche.

Quelle est la longueur maximale pour le PoE avec ce câble ?

La longueur maximale pour le PoE standard est de 100 m, mais ce câble fait 15,2 m, bien en dessous de cette limite. Il peut donc supporter 90 W sur toute sa longueur sans perte.

Puis-je utiliser ce câble dans un environnement poussiéreux ?

Oui, lorsqu'il est installé avec les accessoires appropriés, il est classé IP68 contre les poussières envahissantes, ce qui le rend adapté aux environnements sales ou sablonneux.

Quelle est la garantie de ce câble ?

Tripp Lite offre une garantie à vie limitée sur les défauts de matériaux et de fabrication. Les conditions sont détaillées dans la notice.

Ce câble est-il adapté à une installation fixe dans une conduite ?

Oui, son diamètre et sa gaine robuste le rendent adapté à une installation dans des conduits ou des chemins de câbles en environnements industriels.

Comment nettoyer ce câble ?

Essuyez-le avec un chiffon doux et sec. Évitez les solvants agressifs. Si nécessaire, utilisez un peu d'eau savonneuse, mais ne pas immerger sans accessoire IP68.

MODE D'EMPLOI N200P-050BL-IND Tripp Lite

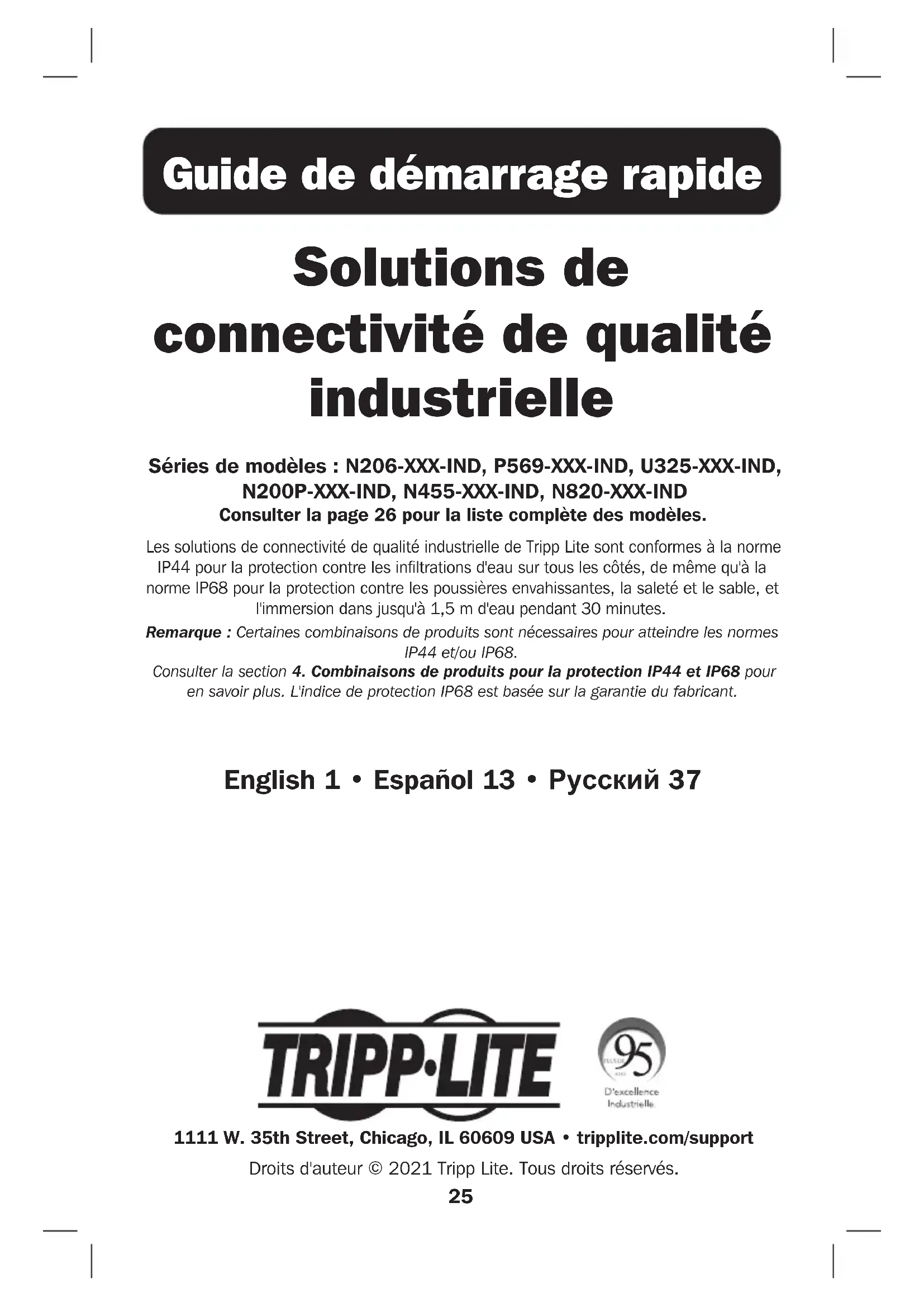

Guide de démarrage rapide

Solutions de connectivité de qualité industrielle

Séries de modèles : N206-XXX-IND, P569-XXX-IND, U325-XXX-IND, N200P-XXX-IND, N455-XXX-IND, N820-XXX-IND Consulter la page 26 pour la liste complète des modèles.

Les solutions de connectivité de qualité industrielle de Tripp Lite sont conformes à la norme IP44 pour la protection contre les infiltrations d'eau sur tous les côtés, de même qu'à la norme IP68 pour la protection contre les poussières envahissantes, la saleté et le sable, et l'immersion dans jusqu'à 1,5 m d'eau pendant 30 minutes.

Remarque : Certaines combinaisons de produits sont nécessaires pour atteindre les normes IP44 et/ou IP68.

Consulter la section 4. Combinaisons de produits pour la protection IP44 et IP68 pour en savoir plus. L'indice de protection IP68 est basée sur la garantie du fabricant.

English 1 • Español 13 • Русский 37

TRIPP·LITE

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Table des matières

Liste complète des produits de solutions de connectivité 27 de qualité industrielle

1. Dimensions du boîtier monté en surface N206-SB01-IND 28
2. Installation du coupleur de cloison de qualité industrielle 29 (N206-BC01-IND, U325-000-IND, P569-000-FF-IND, N455-BC01-IND)
3. Installation de la prise Keystone de qualité industrielle 31 (N206-KJ01-IND)
4. Combinaisons de produits pour la protection IP44 et IP68 34 Garantie 3

Liste complète des produits de solutions de connectivité de qualité industrielle

Plaques de recouvrement de qualité industrielle

N206-FP01-IND (1 découpe)

N206-FP02-IND (2 découpes)

N206-FP04-IND (4 découpes)

Boîtier monté en surface de qualité industrielle

N206-SB01-IND

Coupleurs de cloison et prises Keystone

N206-BC01-IND

(coupleur de cloison Cat5e/6)

N206-KJ01-IND (prise Keystone)

U325-000-IND (coupleur USB 3.0)

P569-000-FF-IND (coupleur HDMI 4K)

N455-BC01-IND

(coupleur LC/LC de fibres Multimode)

Câbles de raccordement et câbles 4PPoE (90 W)

N206-PC03-IND

(câble de raccordement Cat5e/6 de 0,9 m (3 pi))

N206-PC10-IND

(câble de raccordement Cat5e/6 de 3 m (10 pi))

N206-PC16-IND

(câble de raccordement Cat5e/6 de 4,9 m (16 pi))

N206-PC23-IND

(câble de raccordement Cat5e/6 de 7 m (23 pi))

N206-PC33-IND

(câble de raccordement Cat5e/6 de 10 m (33 pi))

N206-PC50-IND

(câble de raccordement Cat5e/6 de 15,2 m (50 pi))

N200P-003BL-IND

(câbles Cat6 4PPoE de 0,9 m (3 pi))

N200P-010BL-IND

(câbles Cat6 4PPoE de 3 m (10 pi))

N200P-016BL-IND

(câbles Cat6 4PPoE de 4,9 m (16 pi))

N200P-023BL-IND

(câbles Cat6 4PPoE de 7 m (23 pi))

N200P-033BL-IND

(câbles Cat6 4PPoE de 10 m (33 pi))

Câbles de raccordement et câbles 4PPoE (90 W) (suite)

N200P-050BL-IND

(câbles Cat6 4PPoE de 15,2 m (50 pi))

Câbles USB 3.0 de qualité industrielle

U325-003-IND (câble USB 3.0 de 0,9 m (3 pi))

U325-006-IND (câble USB 3.0 de 1,8 m (6 pi))

U325-010-IND (câble USB 3.0 de 3 m (10 pi))

U325-013-IND (câble USB 3.0 de 4 m (13 pi))

Câbles HDMI 4K de qualité industrielle

P569-003-IND (câble HDMI 4K de 0,9 m (3 pi)), 1 connecteur résistant à l'eau)

P569-006-IND (câble HDMI 4K de 1,8 m (6 pi)), 1 connecteur résistant à l'eau)

P569-010-IND (câble HDMI 4K de 3 m (10 pi)), 1 connecteur résistant à l'eau)

P569-012-IND (câble HDMI 4K de 3,7 m (12 pi)), 1 connecteur résistant à l'eau)

P569-003-IND2 (câble HDMI 4K de 0,9 m (3 pi)), 2 connecteurs résistants à l'eau)

P569-006-IND2 (câble HDMI 4K de 1,8 m (6 pi)), 2 connecteurs résistants à l'eau)

P569-010-IND2 (câble HDMI 4K de 3 m (10 pi)), 2 connecteurs résistants à l'eau)

P569-012-IND2 (câble HDMI 4K de 3,7 m (12 pi)), 2 connecteurs résistants à l'eau)

Câbles de raccordement à fibres Duplex Multimode de qualité industrielle

N820-01M-IND

(câbles de raccordement à fibres LC/LC de 1 m)

N820-02M-IND

(câbles de raccordement à fibres LC/LC de 2 m)

N820-05M-IND

(câbles de raccordement à fibres LC/LC de 5 m)

N820-10M-IND

(câbles de raccordement à fibres LC/LC de 10 m)

Trousse d'ensemble de câbles étanches

N206-WK01-IND

1. Dimensions du boîtier monté en surface N206-SB01-IND

Dimensions : [mm] POUCES

Entrée défonçable pour câble de 0,5 po (M16)

Entrée défonçable pour conduit de 1,25 po (M32)

[Ø 25] Ø 1 [50] 2 [120] 4,7 [24] 1

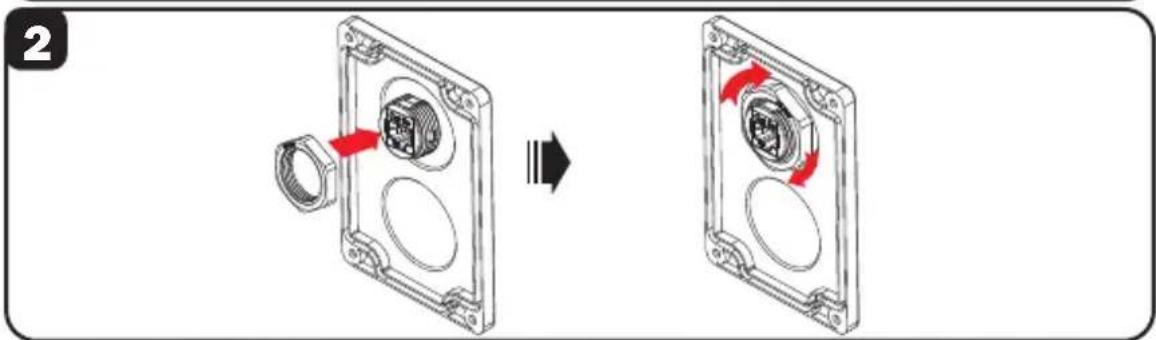

2. Installation du coupleur de cloison de qualité industrielle (N206-BC01-IND, U325-000-IND, P569-000-FF-IND et N455-BC01-IND)

Remarque : des solutions USB, HDMI et à fibres sont également offertes. Tournevis non inclus. Des outils supplémentaires peuvent être requis pour retirer les entrées défonçables.

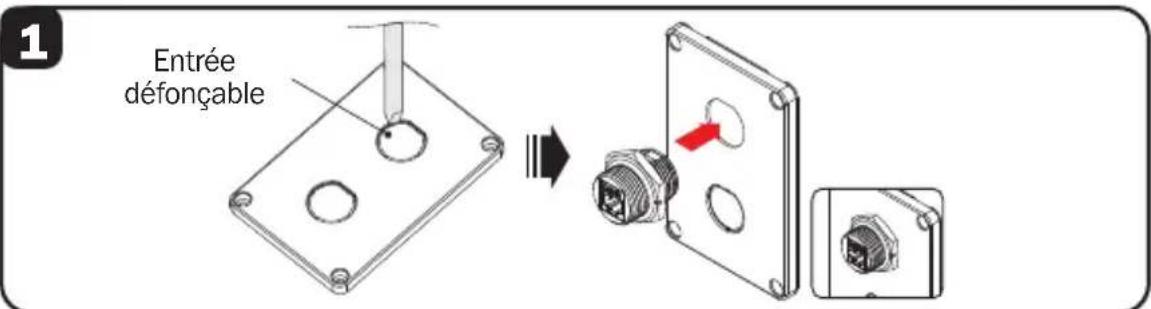

Entrée défonçable

3 Remarque : utiliser les goupilles de câble (M16) de 0,5 po incluses pour compléter cette étape.

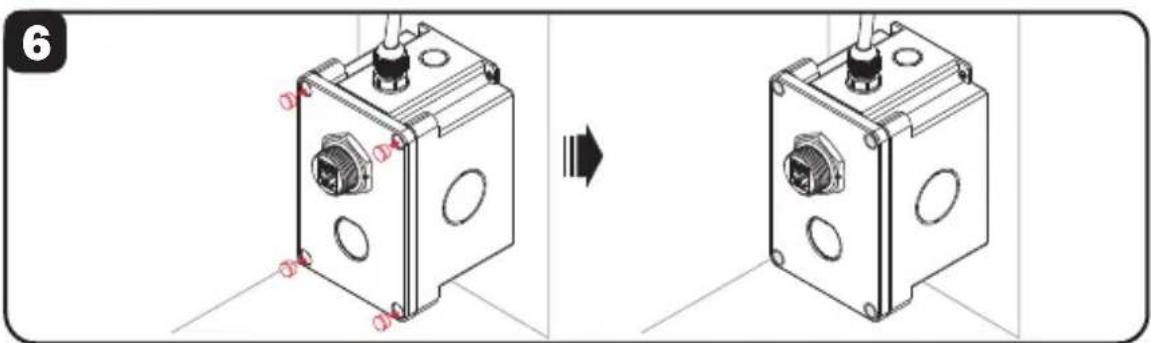

2. Installation du coupleur de cloison de qualité industrielle (N206-BC01-IND, U325-000-IND, P569-000-FF-IND et N455-BC01-IND)

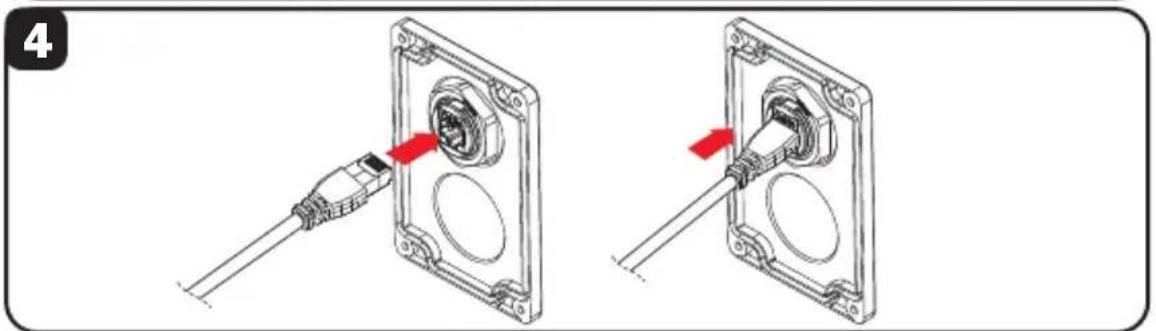

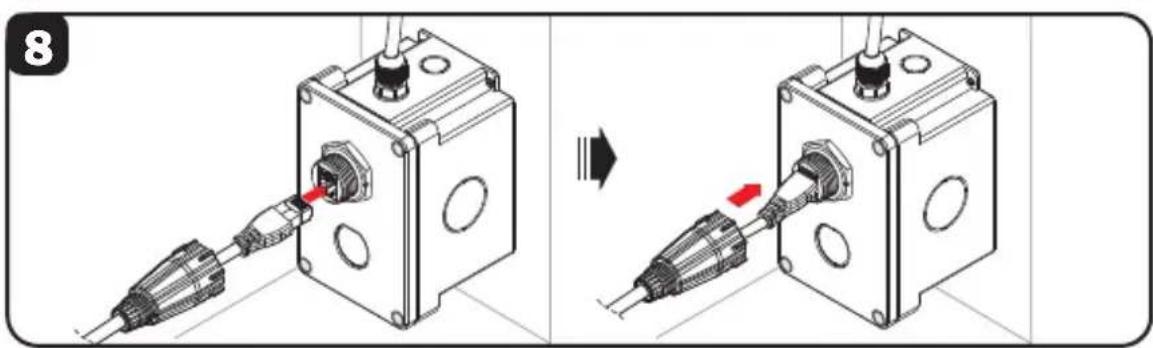

7 Pour la connexion de raccordement avant, utiliser les câbles de qualité industrielle de la série N206-PCXX-IND, U325-XXX-IND, P569-XXX-IND, N820-XXX-IND ou N200P-XXBL-IND. Il est également possible d'utiliser la trousse d'ensemble étanche N206-WK01-IND pour assembler sa propre connexion de câbles. N206-WK01-IND

3. Installation de la prise Keystone de qualité industrielle (N206-KJ01-IND)

Remarque : des outils supplémentaires peuvent être requis pour retirer les entrées défonçables.

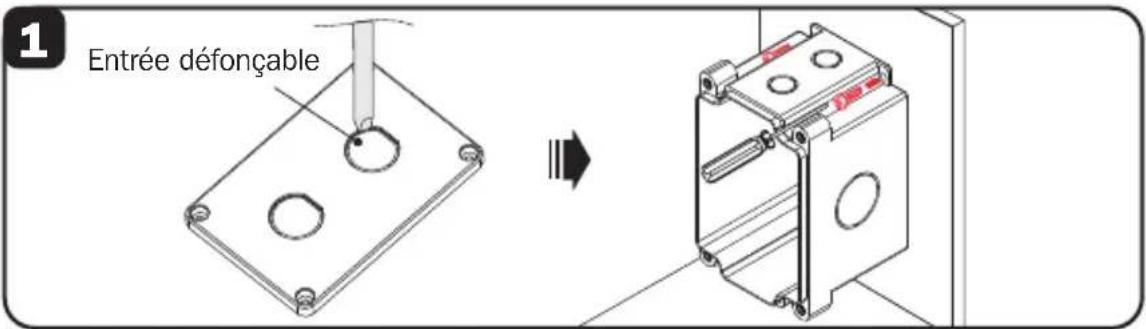

1 Entrée défonçable

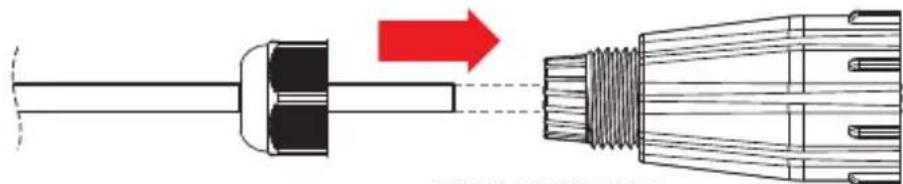

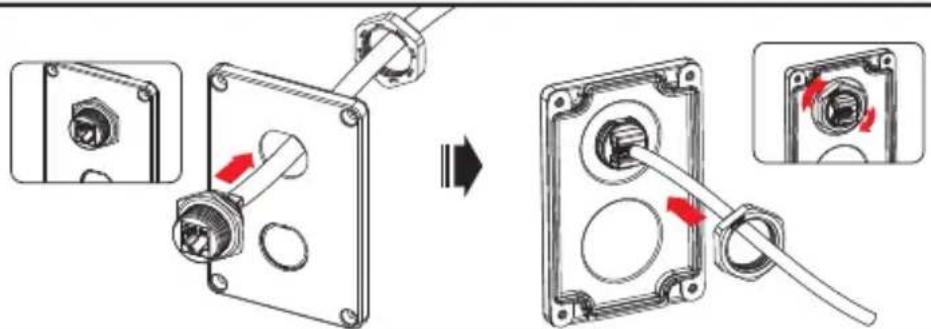

2 Remarque : utiliser les goupilles de câble (M16) de 0,5 po incluses pour compléter cette étape.

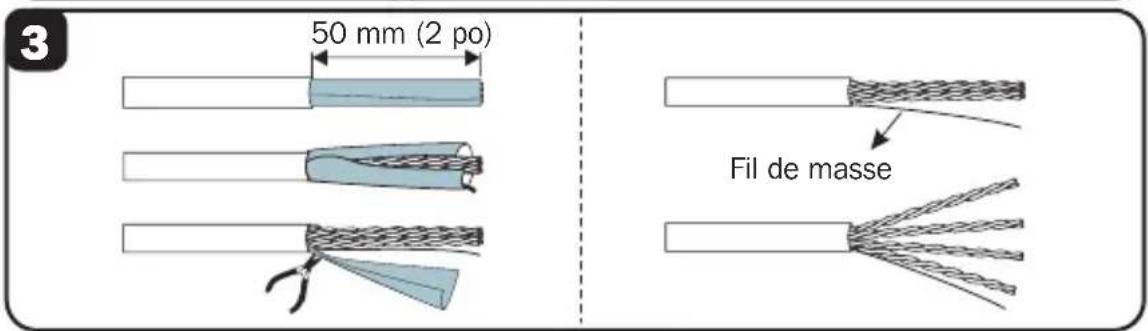

3 50 mm (2 po) Fil de masse

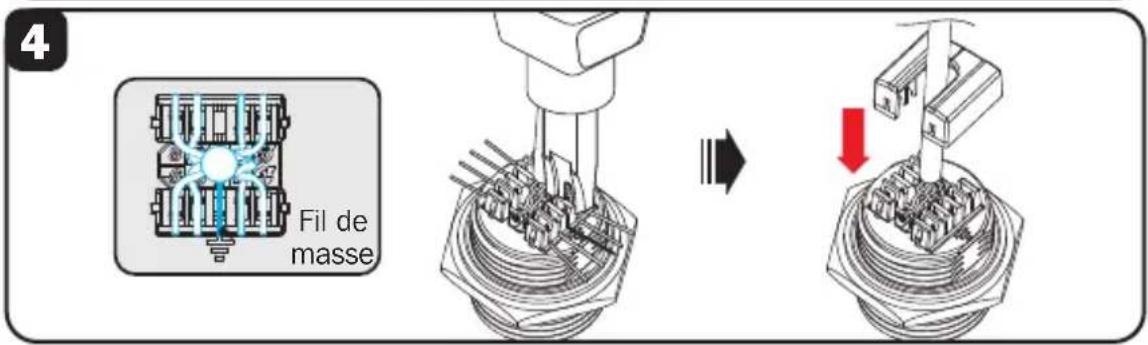

4 Fil de masse

3. Installation de la prise Keystone de qualité industrielle (N206-KJ01-IND)

5

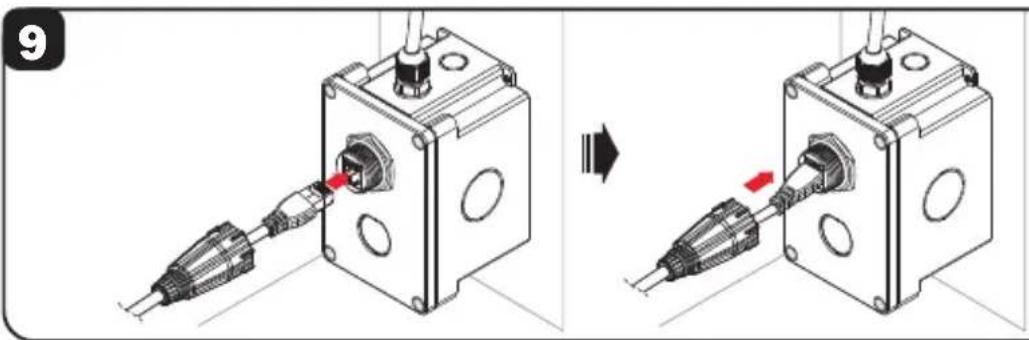

Pour la connexion de raccordement avant, utiliser les câbles de qualité industrielle de la série N206-PCXX-IND. Il est également possible d'utiliser la trousse d'ensemble étanche N206-WK01-IND pour assembler sa propre connexion de câbles.

3. Installation de la prise Keystone de qualité industrielle (N206-KJ01-IND)

4. Combinaisons de produits pour la protection IP44 et IP68

Remarque : pour les environnements IP68 (immersion dans jusqu'à 1,5 m d'eau pendant 60 minutes), le N206-SB01-IND doit être utilisé (et non pas le N206-FPXX-IND). L'indice IP68 de jusqu'à 1,5 m d'eau pendant jusqu'à 60 minutes est basé sur la garantie du fabricant.

Plaque de recouvrement	Coupleurs de cloison/ prises Keystone	Câbles de raccordement de qualité industrielle/câbles USB 3.0 de qualité industrielle		Trousse d'ensemble de câbles étanches
N206-FPXX-IND N20	6-BC01-IND (coupleur de cloison)	N206-PCXX-IND (câble Cat5e/6)	ou	N206-WK01-IND
N206-FPXX-IND N20	6-KJ01-IND (prise Keystone)	N206-PCXX-IND (câble Cat5e/6)		N206-WK01-IND
N206-FPXX-IND N20	6-BC01-IND (coupleur de cloison)	N200P-XXX-IND (câbles Cat6 4PPoE)		N206-WK01-IND
N206-FPXX-IND U32	5-000-IND (coupleur USB 3.0)	U325-XXX-IND (câble USB 3.0)
N206-FPXX-IND P56	9-000-FF-IND (coupleur HDMI 4K)	P569-XXX-IND/P569-XXX-IND2 (câble HDMI 4K HDMI)
N206-FPXX-IND N45	5-BC01-IND (coupleur de fibres LC/LC)	N820-XXM-IND (câble de fibres LC/LC)
Boîtier monté en surface	Coupleurs de cloison/ prises Keystone	Câbles de raccordement de qualité industrielle/câbles USB 3.0 de qualité industrielle		Trousse d'ensemble de câbles étanches
N206-SB01-IND N2	06-BC01-IND (coupleur de cloison)	N206-PCXX-IND (câble Cat5e/6)	ou	N206-WK01-IND
N206-SB01-IND N2	06-KJ01-IND (prise Keystone)	N206-PCXX-IND (câble Cat5e/6)		N206-WK01-IND
N206-SB01-IND N2	06-BC01-IND (coupleur de cloison)	N200P-XXX-IND (câbles Cat6 4PPoE)		N206-WK01-IND
N206-SB01-IND U3	25-000-IND (coupleur USB 3.0)	U325-XXX-IND (câble USB 3.0)
N206-SB01-IND P5	69-000-FF-IND (coupleur HDMI 4K)	P569-XXX-IND/P569-XXX-IND2 (câble HDMI 4K HDMI)
N206-SB01-IND N4	55-BC01-IND (coupleur de fibres LC/LC)	N820-XXM-IND (câble de fibres LC/LC)

Garantie

Garantie à vie limitée

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pendant toute sa durée de vie. Si le produit s'avère défectueux en raison d'un vice de matériau ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion. Le service sous cette garantie ne peut être obtenu par l'acheteur qu'en livrant ou en expédiant le produit (avec tous les frais d'expédition ou de livraison prépayés) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609. Le vendeur paiera les frais d'expédition de retour.

Visiter tripplite.com/support avant d'envoyer de l'équipement pour réparation.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS; CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS.

(Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon le territoire).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
