N206SB01IND - Connectique industrielle Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier monté en surface de qualité industrielle
Marque	Tripp Lite
Modèle	N206SB01IND
Dimensions (L × H × P)	120 mm × 50 mm × 24 mm (4,7 × 2 × 1 po)
Entrées défonçables	1 × M16 (0,5 po) pour câble, 1 × M32 (1,25 po) pour conduit
Matériau	Plastique ou métal (non spécifié, usage industriel robuste)
Indice de protection (seul)	IP44 (protection contre les éclaboussures) ; IP68 jusqu'à 1,5 m d'eau pendant 30 minutes uniquement avec combinaison de produits adaptée
Normes	IP44, IP68 (selon configuration)
Compatibilité	N206-BC01-IND (coupleur), N206-KJ01-IND (Keystone), N206-PCXX-IND (câbles), N206-WK01-IND (trousse étanche) ; également coupleurs USB/HDMI/fibres
Fonctions principales	Protection des connexions réseau et audiovisuelles dans les environnements difficiles, permet le montage en surface des coupleurs et prises
Installation	Montage mural avec entrées défonçables pour câbles et conduits ; utiliser les goupilles M16 fournies
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif ; ne pas utiliser de solvants
Consignes de sécurité	Ne pas immerger sans combinaison IP68 complète ; utiliser uniquement avec des câbles et connecteurs industriels compatibles ; respecter les limites d'immersion
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; remplacer l'unité en cas de défaillance
Garantie	Garantie à vie limitée
Informations générales	Fait partie de la série de connectivité industrielle Tripp Lite ; non destiné aux équipements de survie

FOIRE AUX QUESTIONS - N206SB01IND Tripp Lite

Quel est l'indice de protection IP du N206SB01IND ?

Seul, le boîtier est classé IP44 (protection contre les éclaboussures). Associé à des composants compatibles (câbles, coupleurs, trousse d'étanchéité), il peut atteindre IP68 (immersion jusqu'à 1,5 m pendant 30 minutes).

Quels câbles sont compatibles avec ce boîtier ?

Le boîtier accepte les câbles de la série industrielle Tripp Lite : N206-PCXX-IND (Cat5e/6), N200P-XXX-IND (Cat6 4PPoE), U325-XXX-IND (USB 3.0), P569-XXX-IND (HDMI 4K) et N820-XXM-IND (fibres LC/LC).

Comment installer le boîtier N206SB01IND ?

Fixez le boîtier au mur à l'aide des vis (non fournies). Retirez les entrées défonçables (M16 ou M32) selon le diamètre du câble ou conduit. Insérez le connecteur dans le boîtier et vissez la goupille M16 fournie pour assurer l'étanchéité. Placez ensuite le coupleur ou la prise Keystone à l'intérieur.

Quelles sont les dimensions exactes du boîtier ?

Le boîtier mesure 120 mm de largeur, 50 mm de hauteur et 24 mm de profondeur (4,7 × 2 × 1 po).

Puis-je utiliser le boîtier seul pour une application extérieure ?

Oui, le boîtier seul est IP44, donc résistant aux éclaboussures et à la poussière. Pour une immersion temporaire (IP68), vous devez utiliser une combinaison de produits incluant le boîtier, un coupleur, un câble industriel et la trousse d'étanchéité N206-WK01-IND.

Quelle est la garantie du N206SB01IND ?

Tripp Lite offre une garantie à vie limitée contre les défauts de matériaux et de fabrication. Pour faire une réclamation, contactez le support technique et expédiez le produit à Tripp Lite (frais de port prépayés).

Le boîtier est-il adapté à une utilisation avec des équipements médicaux ?

Non, Tripp Lite déconseille l'utilisation de ce produit pour des appareils de survie ou tout équipement dont la défaillance pourrait compromettre la sécurité.

Comment nettoyer le boîtier ?

Utilisez un chiffon sec et non abrasif. Évitez les solvants ou produits chimiques agressifs qui pourraient endommager le joint d'étanchéité.

Quels accessoires sont inclus dans la boîte ?

Le boîtier est livré avec des goupilles de câble M16 pour fixer les câbles. Les coupleurs, prises et câbles doivent être achetés séparément.

Le N206SB01IND est-il compatible avec les prises Keystone standard ?

Oui, il accepte les prises Keystone de qualité industrielle comme le modèle N206-KJ01-IND (Cat5e/6). Les prises Keystone classiques ne sont pas recommandées car elles risquent de ne pas assurer l'étanchéité.

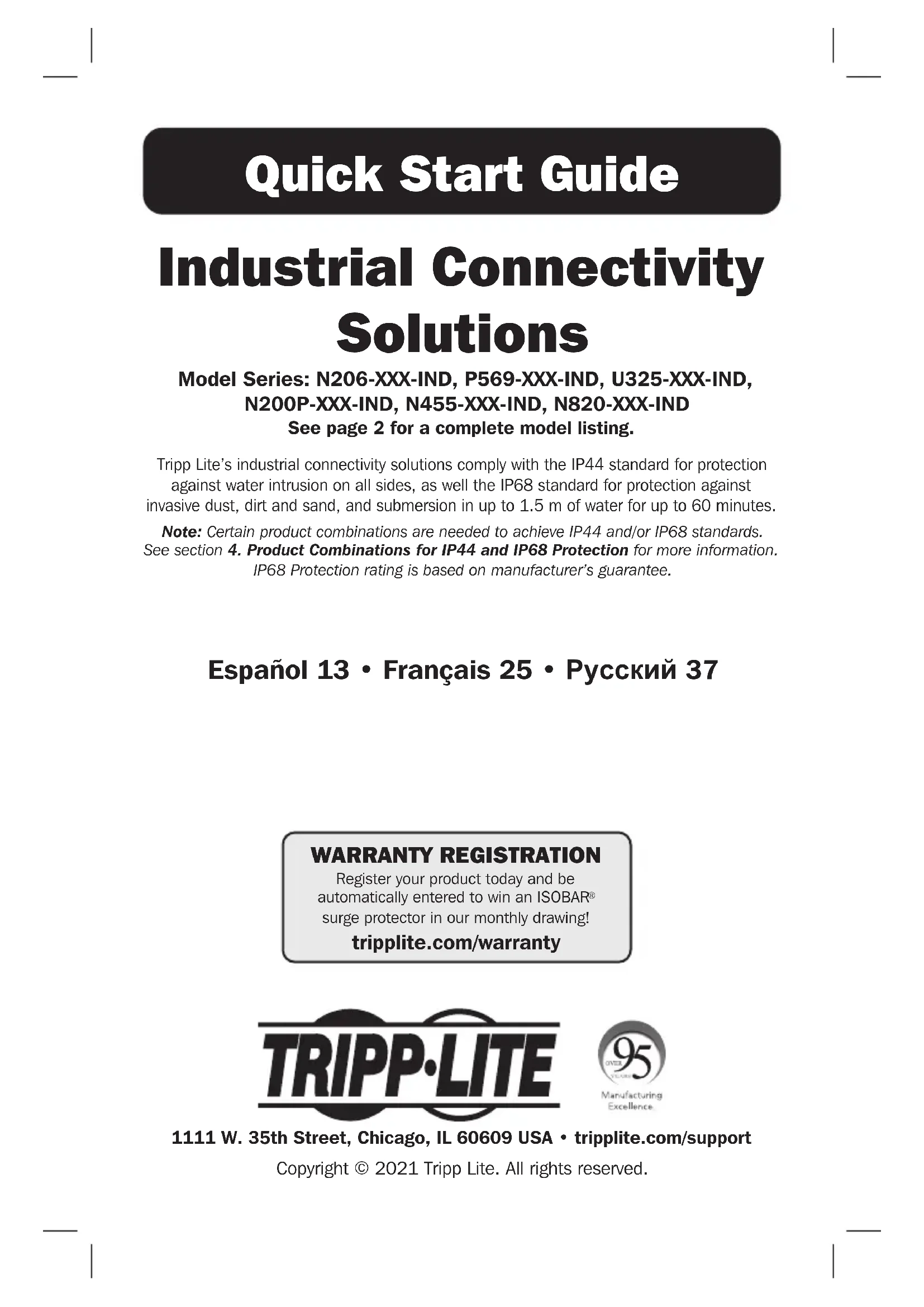

MODE D'EMPLOI N206SB01IND Tripp Lite

Solutions de connectivité de qualité industrielle

Séries de modèles : N206-XXX-IND, P569-XXX-IND, U325-XXX-IND, N200P-XXX-IND, N455-XXX-IND, N820-XXX-IND Consulter la page 26 pour la liste complète des modèles.

Les solutions de connectivité de qualité industrielle de Tripp Lite sont conformes à la norme IP44 pour la protection contre les infiltrations d'eau sur tous les côtés, de même qu'à la norme IP68 pour la protection contre les poussières envahissantes, la saleté et le sable, et l'immersion dans jusqu'à 1,5 m d'eau pendant 30 minutes.

Remarque : Certaines combinaisons de produits sont nécessaires pour atteindre les normes IP44 et/ou IP68.

Consulter la section 4. Combinaisons de produits pour la protection IP44 et IP68 pour en savoir plus. L'indice de protection IP68 est basé sur la garantie du fabricant.

English 1 • Español 13 • Русский 37

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Table des matières

Liste complète des produits de solutions de connectivité 27 de qualité industrielle

1. Dimensions du boîtier monté en surface N206-SB01-IND 28
2. Installation du coupleur de cloison de qualité industrielle 29 (N206-BC01-IND, U325-000-IND, P569-000-FF-IND, N455-BC01-IND)
3. Installation de la prise Keystone de qualité industrielle 31 (N206-KJ01-IND)
4. Combinaisons de produits pour la protection IP44 et IP68 Garantie 3

Plaques de recouvrement de qualité industrielle

N206-FP01-IND (1 découpe)

N206-FP02-IND (2 découpes)

N206-FP04-IND (4 découpes)

Boîtier monté en surface de qualité industrielle

N206-SB01-IND

Coupleurs de cloison et prises keystone

N206-BC01-IND

(coupleur de cloison Cat5e/6)

N206-KJ01-IND (prise Keystone)

U325-000-IND (coupleur USB 3.0)

P569-000-FF-IND (coupleur HDMI 4K)

N455-BC01-IND

(coupleur LC/LC de fibres multimode)

Câbles de raccordement et câbles 4PPOE (90 w)

N206-PC03-IND

(câble de raccordement Cat5e/6 de 0,9 m (3 pi))

N206-PC10-IND

(câble de raccordement Cat5e/6 de 3 m (10 pi))

N206-PC16-IND

(câble de raccordement Cat5e/6 de 4,9 m (16 pi))

N206-PC23-IND

(câble de raccordement Cat5e/6 de 7 m (23 pi))

N206-PC33-IND

(câble de raccordement Cat5e/6 de 10 m (33 pi))

N206-PC50-IND

(câble de raccordement Cat5e/6 de 15,2 m (50 pi))

N200P-003BL-IND

(câbles Cat6 4PPoE de 0,9 m (3 pi))

N200P-010BL-IND

(câbles Cat6 4PPoE de 3 m (10 pi))

N200P-016BL-IND

(câbles Cat6 4PPoE de 4,9 m (16 pi))

N200P-023BL-IND

(câbles Cat6 4PPoE de 7 m (23 pi))

N200P-033BL-IND

(câbles Cat6 4PPoE de 10 m (33 pi))

Câbles de raccordement et câbles 4PPOE (90 w) (suite)

N200P-050BL-IND

(câbles Cat6 4PPoE de 15,2 m (50 pi))

Câbles USB 3.0 de qualité industrielle

U325-003-IND (câble USB 3.0 de 0,9 m (3 pi))

U325-006-IND (câble USB 3.0 de 1,8 m (6 pi))

U325-010-IND (câble USB 3.0 de 3 m (10 pi))

U325-013-IND (câble USB 3.0 de 4 m (13 pi))

Câbles HDMI 4K de qualité industrielle

P569-003-IND (câble HDMI 4K de 0,9 m (3 pi)), 1 connecteur résistant à l'eau)

P569-006-IND (câble HDMI 4K de 1,8 m (6 pi)), 1 connecteur résistant à l'eau)

P569-010-IND (câble HDMI 4K de 3 m (10 pi)), 1 connecteur résistant à l'eau)

P569-012-IND (câble HDMI 4K de 3,7 m (12 pi)), 1 connecteur résistant à l'eau)

P569-003-IND2 (câble HDMI 4K de 0,9 m (3 pi)), 2 connecteurs résistants à l'eau)

P569-006-IND2 (câble HDMI 4K de 1,8 m (6 pi)), 2 connecteurs résistants à l'eau)

P569-010-IND2 (câble HDMI 4K de 3 m (10 pi)), 2 connecteurs résistants à l'eau)

P569-012-IND2 (câble HDMI 4K de 3,7 m (12 pi)), 2 connecteurs résistants à l'eau)

Câbles de raccordement à fibres duplex multimode de qualité industrielle

N820-01M-IND

(câbles de raccordement à fibres LC/LC de 1 m)

N820-02M-IND

(câbles de raccordement à fibres LC/LC de 2 m)

N820-05M-IND

(câbles de raccordement à fibres LC/LC de 5 m)

N820-10M-IND

(câbles de raccordement à fibres LC/LC de 10 m)

Trousse d'ensemble de câbles étanches

N206-WK01-IND

1. Dimensions du boîtier monté en surface n206-sb01-ind

Dimensions : [mm] POUCES

Entrée défonçable pour câble de 0,5 po (M16)

Entrée défonçable pour conduit de 1,25 po (M32)

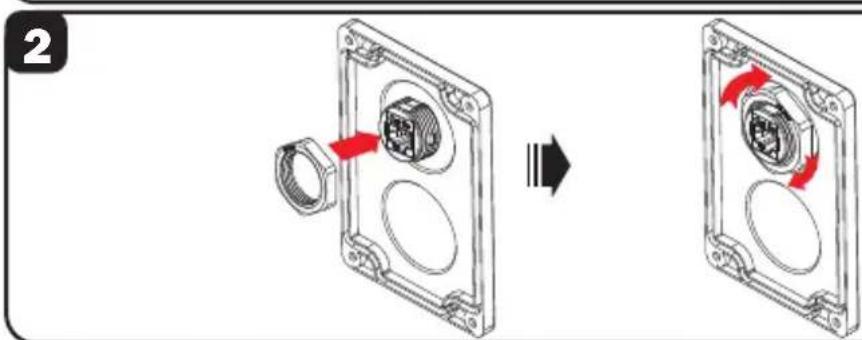

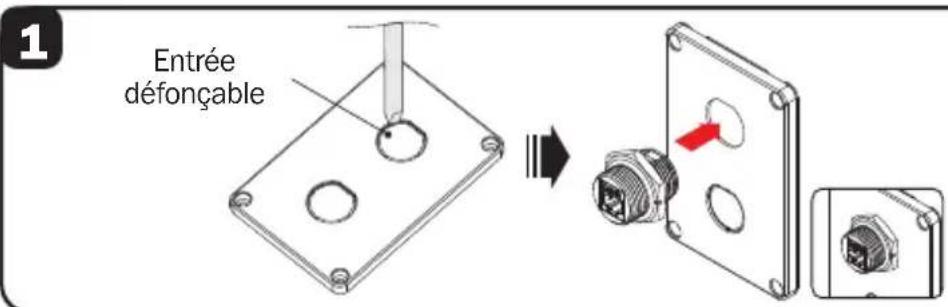

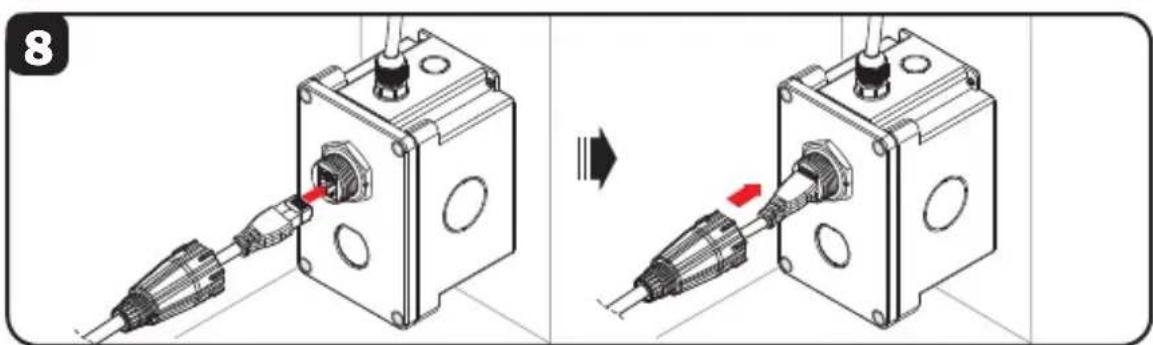

2. Installation du coupleur de cloison de qualité industrielle (n206-bc01-ind, u325-000-ind, p569-000-ff-ind et n455-bc01-ind)

Remarque : des solutions USB, HDMI et à fibres sont également offertes. Tournevis non inclus. Des outils supplémentaires peuvent être requis pour retirer les entrées démontables.

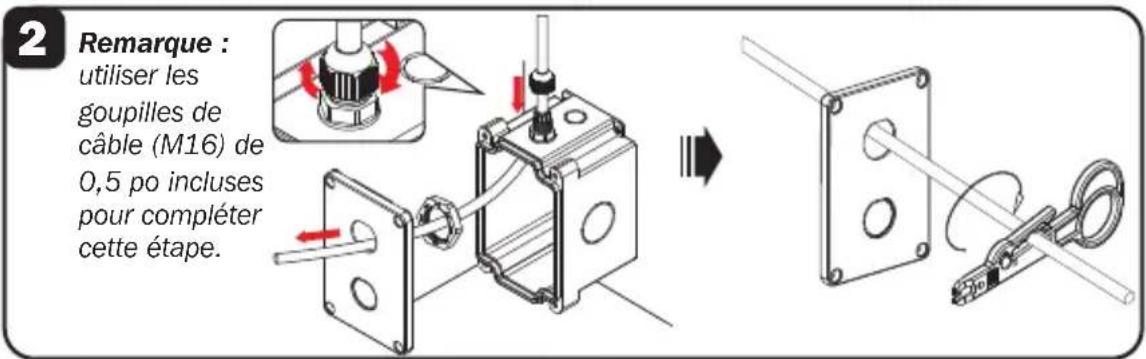

Remarque : utiliser les goupilles de câble (M16) de 0,5 po incluses pour compléter cette étape.

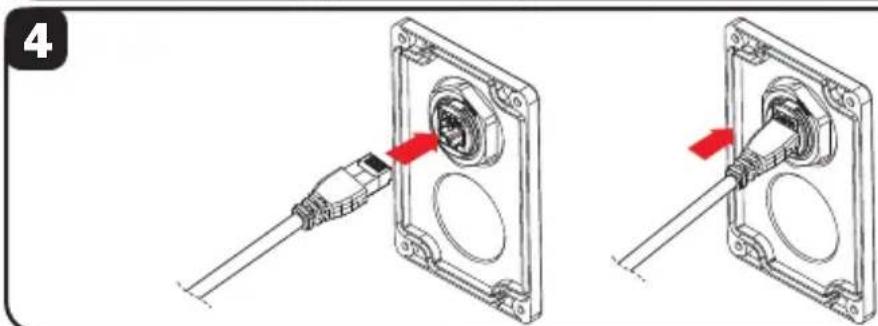

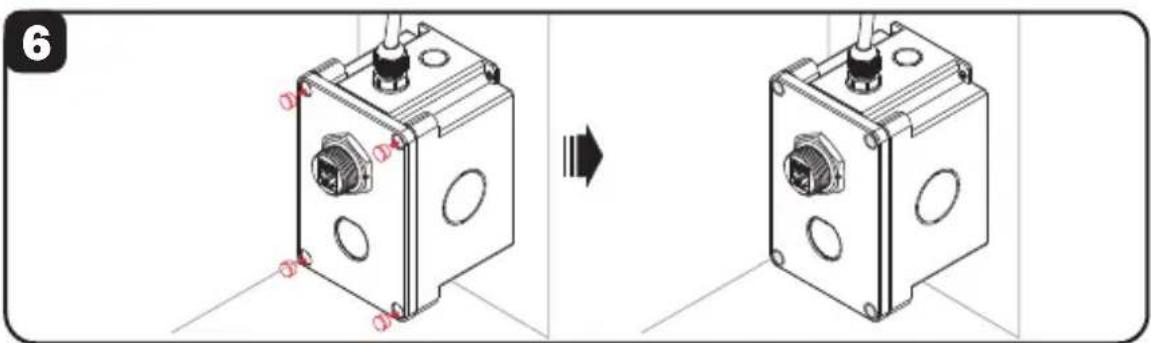

2. Installation du coupleur de cloison de qualité industrielle (n206-bc01-ind, u325-000-ind, p569-000-ff-ind et n455-bc01-ind)

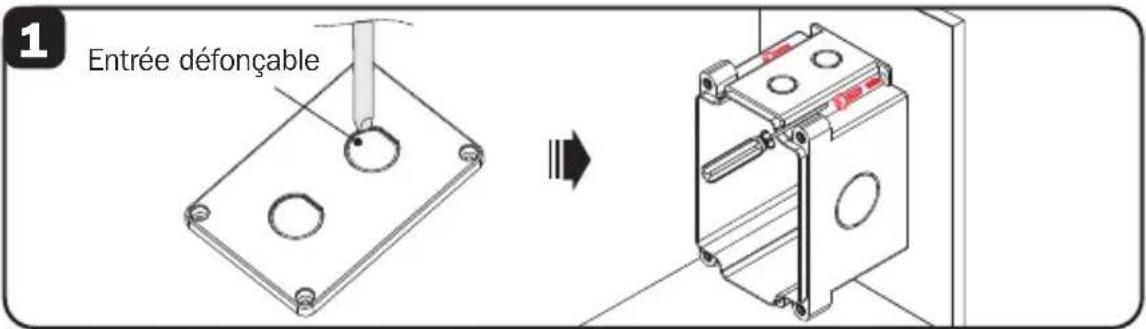

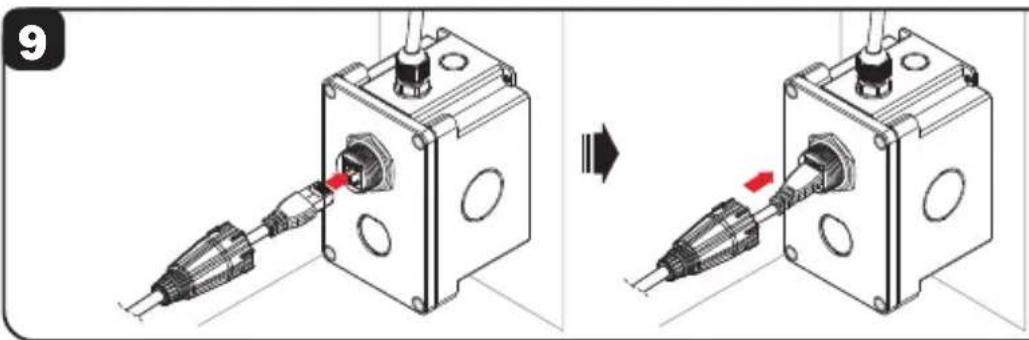

3. Installation de la prise keystone de qualité industrielle (N206-KJ01-IND)

Remarque : des outils supplémentaires peuvent être requis pour retirer les entrées défonçables.

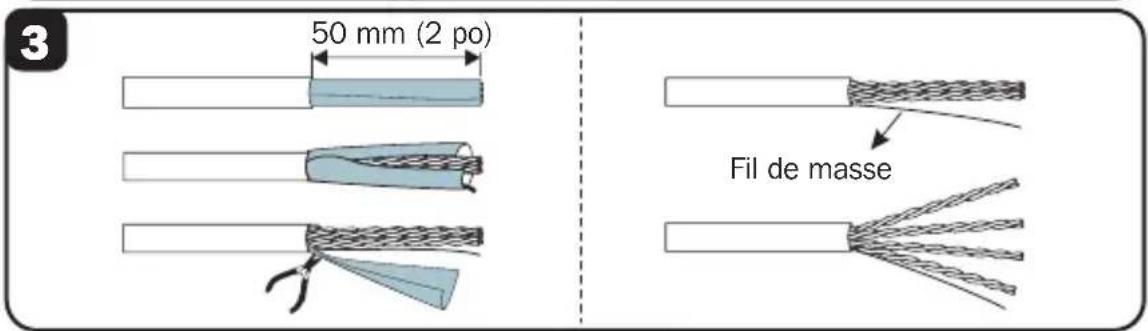

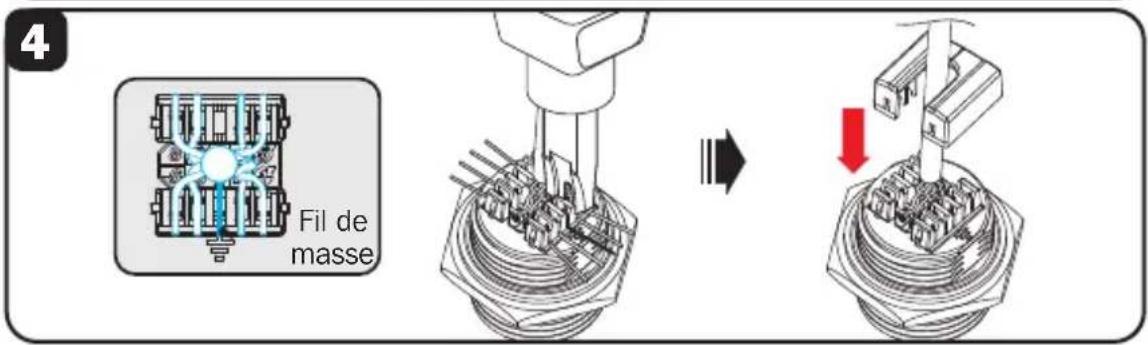

3. Installation de la prise keystone de qualité industrielle (N206-KJ01-IND)

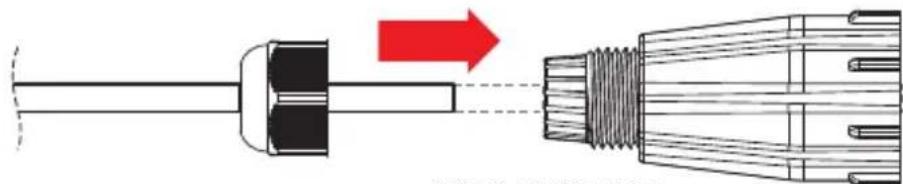

Pour la connexion de raccordement avant, utiliser les câbles de qualité industrielle de la série N206-PCXX-IND. Il est également possible d'utiliser la trousse d'ensemble étanche N206-WK01-IND pour assembler sa propre connexion de câbles.

4. Combinaisons de produits pour la protection IP44 et IP68

Remarque : pour les environnements IP68 (immersion dans jusqu'à 1,5 m d'eau pendant 60 minutes), le N206-SB01-IND doit être utilisé (et non pas le N206-FPXX-IND). L'indice IP68 de jusqu'à 1,5 m d'eau pendant jusqu'à 60 minutes est basé sur la garantie du fabricant.

Plaque de recouvrement	Coupleurs de cloison/ prises Keystone	Câbles de raccordement de qualité industrielle/câbles USB 3.0 de qualité industrielle		Trousse d'ensemble de câbles étanches
N206-FPXX-IND N20	6-BC01-IND (coupleur de cloison)	N206-PCXX-IND (câble Cat5e/6)	ou	N206-WK01-IND
N206-FPXX-IND N20	6-KJ01-IND (prise Keystone)	N206-PCXX-IND (câble Cat5e/6)		N206-WK01-IND
N206-FPXX-IND N20	6-BC01-IND (coupleur de cloison)	N200P-XXX-IND (câbles Cat6 4PPoE)		N206-WK01-IND
N206-FPXX-IND U32	5-000-IND (coupleur USB 3.0)	U325-XXX-IND (câble USB 3.0)
N206-FPXX-IND P56	9-000-FF-IND (coupleur HDMI 4K)	P569-XXX-IND/P569-XXX-IND2 (câble HDMI 4K HDMI)
N206-FPXX-IND N45	5-BC01-IND (coupleur de fibres LC/LC)	N820-XXM-IND (câble de fibres LC/LC)
Boîtier monté en surface	Coupleurs de cloison/ prises Keystone	Câbles de raccordement de qualité industrielle/câbles USB 3.0 de qualité industrielle		Trousse d'ensemble de câbles étanches
N206-SB01-IND N2	06-BC01-IND (coupleur de cloison)	N206-PCXX-IND (câble Cat5e/6)	ou	N206-WK01-IND
N206-SB01-IND N2	06-KJ01-IND (prise Keystone)	N206-PCXX-IND (câble Cat5e/6)		N206-WK01-IND
N206-SB01-IND N2	06-BC01-IND (coupleur de cloison)	N200P-XXX-IND (câbles Cat6 4PPoE)		N206-WK01-IND
N206-SB01-IND U3	25-000-IND (coupleur USB 3.0)	U325-XXX-IND (câble USB 3.0)
N206-SB01-IND P5	69-000-FF-IND (coupleur HDMI 4K)	P569-XXX-IND/P569-XXX-IND2 (câble HDMI 4K HDMI)
N206-SB01-IND N4	55-BC01-IND (coupleur de fibres LC/LC)	N820-XXM-IND (câble de fibres LC/LC)

Garantie à vie limitée

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pendant toute sa durée de vie. Si le produit s'avère défectueux en raison d'un vice de matériau ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion. Le service sous cette garantie ne peut être obtenu par l'acheteur qu'en livrant ou en expédiant le produit (avec tous les frais d'expédition ou de livraison prépayés) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609. Le vendeur paiera les frais d'expédition de retour.

Visiter tripp-lite.com/support avant d'envoyer de l'équipement pour réparation.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ; CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS.

(Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon le territoire).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
