Тип продукта	Промышленный соединительный кабель
Модель	N200P-050BL-IND
Категория кабеля	Cat6 4PPoE (90 Вт)
Длина	15,2 м (50 футов)
Цвет	Синий
Тип разъема	Экранированный штекер RJ45
Поддержка PoE	4PPoE (90 Вт) IEEE 802.3bt
Степень защиты (с подходящим корпусом)	IP44 (от брызг) / IP68 (погружение до 1,5 м на 30 мин)
Рабочая температура	-40 °C до 75 °C (оценка)
Материал оболочки	ПВХ или ТПЭ, устойчивый к УФ и маслу (оценка)
Гарантия	Ограниченная пожизненная гарантия
Сертификаты	Соответствует WEEE, RoHS
Совместимость	С перегородочными соединителями N206-BC01-IND и корпусами N206-SB01-IND или N206-FPXX-IND
Назначение	Промышленные и наружные среды, устойчивость к воде/пыли

Часто задаваемые вопросы - N200P-050BL-IND Tripp Lite

Можно ли использовать этот кабель на улице?

Да, при использовании с подходящим корпусом или накладкой (N206-SB01-IND или N206-FPXX-IND) он достигает степени защиты IP44 и IP68, что позволяет использовать его на улице и даже временно погружать в воду.

В чем разница между этим кабелем и стандартным кабелем Cat6?

Этот кабель усилен для промышленного использования: экранированные разъемы, оболочка, устойчивая к УФ и маслу, и способность выдерживать погружение благодаря степени IP68 при правильной установке.

Поддерживает ли этот кабель PoE?

Да, он поддерживает 4PPoE (IEEE 802.3bt) до 90 Вт, что позволяет питать камеры, точки доступа и другие устройства высокой мощности.

Как достичь степени защиты IP68 с этим кабелем?

Необходимо использовать настенный корпус N206-SB01-IND или накладку N206-FPXX-IND с соответствующими перегородочными соединителями (например, N206-BC01-IND) и монтажным комплектом N206-WK01-IND.

Совместим ли этот кабель с перегородочными соединителями Tripp Lite?

Да, он предназначен для работы с перегородочными соединителями N206-BC01-IND (Cat5e/6) и корпусом N206-SB01-IND для герметичной установки.

Какова максимальная длина для PoE с этим кабелем?

Максимальная длина для стандартного PoE составляет 100 м, но этот кабель имеет длину 15,2 м, что значительно ниже этого предела. Поэтому он может поддерживать 90 Вт на всей своей длине без потерь.

Могу ли я использовать этот кабель в запыленной среде?

Да, при установке с соответствующими аксессуарами он имеет класс IP68 от проникновения пыли, что делает его пригодным для грязных или песчаных сред.

Какая гарантия на этот кабель?

Tripp Lite предоставляет ограниченную пожизненную гарантию на дефекты материалов и изготовления. Условия подробно описаны в руководстве.

Подходит ли этот кабель для стационарной установки в трубе?

Да, его диаметр и прочная оболочка делают его пригодным для установки в кабельных каналах или лотках в промышленных условиях.

Как чистить этот кабель?

Протирайте его мягкой сухой тканью. Избегайте агрессивных растворителей. При необходимости используйте немного мыльной воды, но не погружайте без аксессуаров IP68.

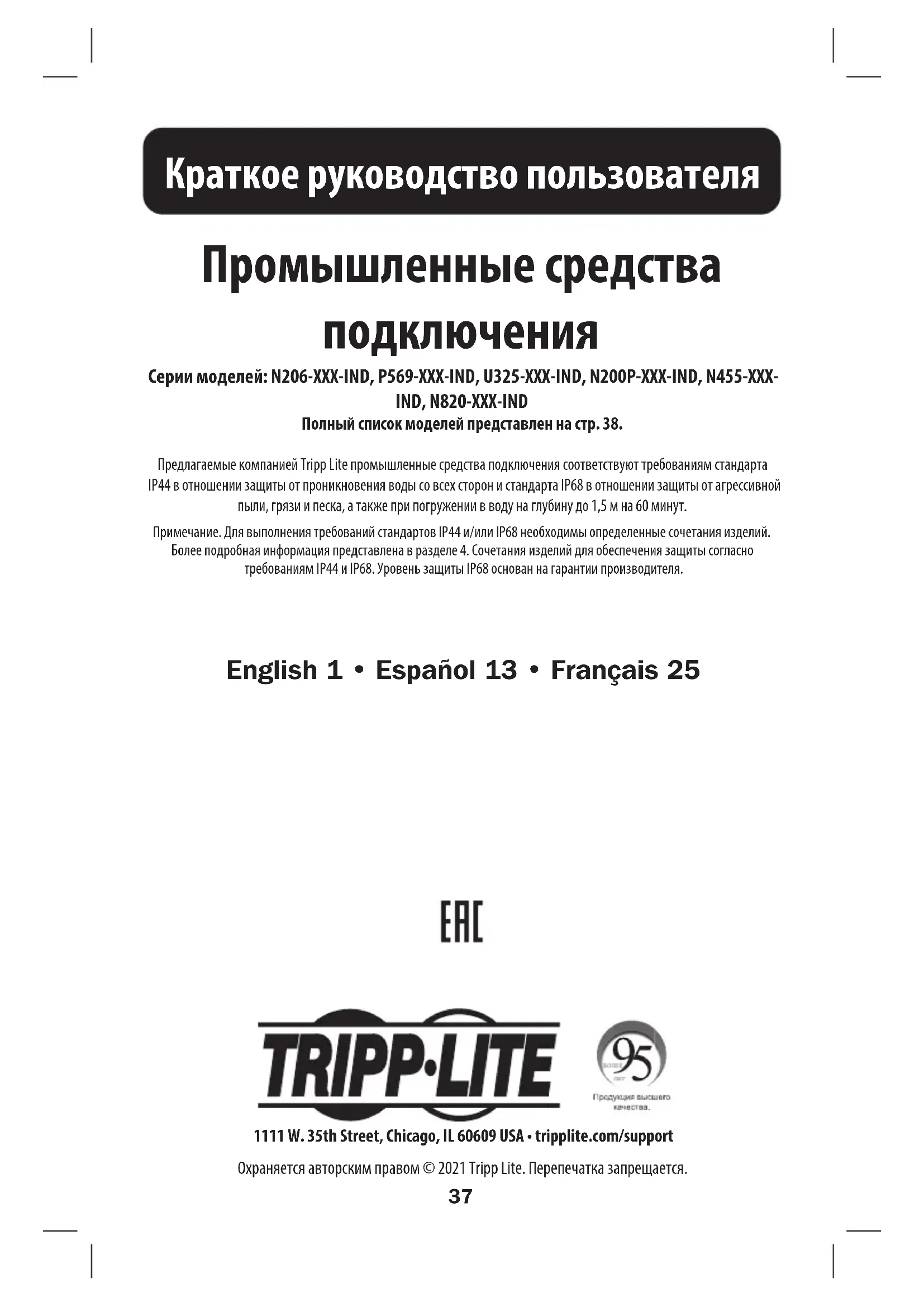

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ N200P-050BL-IND Tripp Lite

Краткое руководство пользователя

Промышленные средства

подключения

Серии моделей: N206-XXX-IND, P569-XXX-IND, U325-XXX-IND, N200P-XXX-IND, N455-XXX-IND, N820-XXX-IND

Полный список моделей представлен на стр. 38.

Предлагаемые компанией Tripp Lite промышленные средства подключения соответствуют требованиям стандарта IP44 в отношении защиты от проникновения воды со всех сторон и стандарта IP68 в отношении защиты от агрессивной пыли, грязи и песка, а также при погружении в воду на глубину до 1,5 м на 60 минут.

Примечание. Для выполнения требований стандартов IP44 и/или IP68 необходимы определенные сочетания изделий. Более подробная информация представлена в разделе 4. Сочетания изделий для обеспечения защиты согласно требованиям IP44 и IP68. Уровень защиты IP68 основан на гарантии производителя.

English 1 • Español 13 • Français 25

EAC

TRIPP·LITE

Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается.

Содержание

Полный перечень промышленных средств подключения 39

1. Габаритные размеры коробки для поверхностного монтажа N206-SB01-IND 40
2. Промышленная установка наружных соединительных муфт 41 (N206-BC01-IND, U325-000-IND, P569-000-FF-IND, N455-BC01-IND)
3. Промышленная установка разъемов Keystone (N206-KJ01-IND) 43
4. Сочетания изделий для обеспечения защиты согласно 46 требованиям IP44 и IP68

Гарантийные обязательства 47

Полный перечень

промышленных средств подключения

Промышленные лицевые панели

N206-FP01-IND (1 выбивное отверстие)

N206-FP02-IND (2 выбивных отверстия)

N206-FP04-IND (4 выбивных отверстия)

Промышленная коробка для поверхностного монтажа

N206-SB01-IND

Наружные соединительные муфты и разъемы Keystone

N206-BC01-IND

(наружная соединительная муфта Cat5e/6)

N206-KJ01-IND (разъем Keystone)

U325-000-IND (соединительная муфта USB 3.0)

P569-000-FF-IND (соединительная муфта 4K HDMI)

N455-BC01-IND

(соединительная муфта многомодового волоконно-оптического кабеля LC/LC)

Промышленные соединительные кабели и кабели 4PPoE (90 Вт)

N206-PC03-IND

(соединительный кабель Cat5e/6 длиной 0,9 м)

N206-PC10-IND

(соединительный кабель Cat5e/6 длиной 3 м)

N206-PC16-IND

(соединительный кабель Cat5e/6 длиной 4,9 м)

N206-PC23-IND

(соединительный кабель Cat5e/6 длиной 7 м)

N206-PC33-IND

(соединительный кабель Cat5e/6 длиной 10 м)

N206-PC50-IND

(соединительный кабель Cat5e/6 длиной 15,2 м)

N200P-003BL-IND

(кабели Cat6 4PPoE длиной 0,9 м)

N200P-010BL-IND

(кабели Cat6 4PPoE длиной 3 м)

N200P-016BL-IND

(кабели Cat6 4PPoE длиной 4,9 м)

N200P-023BL-IND

(кабели Cat6 4PPoE длиной 7 м)

N200P-033BL-IND

(кабели Cat6 4PPoE длиной 10 м)

Промышленные соединительные кабели и кабели 4PPoE (90 Вт) (продолжение)

N200P-050BL-IND

(кабели Cat6 4PPoE длиной 15 м)

Промышленные кабели USB 3.0

U325-003-IND (кабель USB 3.0 длиной 0,9 м)

U325-006-IND (кабель USB 3.0 длиной 1,8 м)

U325-010-IND (кабель USB 3.0 длиной 3 м)

U325-013-IND (кабель USB 3.0 длиной 4 м)

Промышленные кабели 4К HDMI

P569-003-IND (кабель 4K HDMI длиной 0,9 м, 1 водостойкий разъем)

P569-006-IND (кабель 4K HDMI длиной 1,8 м, 1 водостойкий разъем)

P569-010-IND (кабель 4K HDMI длиной 3 м, 1 водостойкий разъем)

P569-012-IND (кабель 4K HDMI длиной 3,6 м, 1 водостойкий разъем)

P569-003-IND2 (кабель 4K HDMI длиной 0,9 м, 2 водостойких разъема)

P569-006-IND2 (кабель 4K HDMI длиной 1,8 м, 2 водостойких разъема)

P569-010-IND2 (кабель 4K HDMI длиной 3 м, 2 водостойких разъема)

P569-012-IND2 (кабель 4K HDMI длиной 3,6 м, 2 водостойких разъема)

Промышленные дуплексные многомодовые волоконно-оптические соединительные кабели

N820-01M-IND

(волоконно-оптические соединительные кабели длиной 1 м с разъемами LC/LC)

N820-02M-IND

(волоконно-оптические соединительные кабели длиной 2 м с разъемами LC/LC)

N820-05M-IND

(волоконно-оптические соединительные кабели длиной 5 м с разъемами LC/LC)

N820-10M-IND

(волоконно-оптические соединительные кабели длиной 10 м с разъемами LC/LC)

Комплект для сборки водонепроницаемых кабелей

N206-WK01-IND

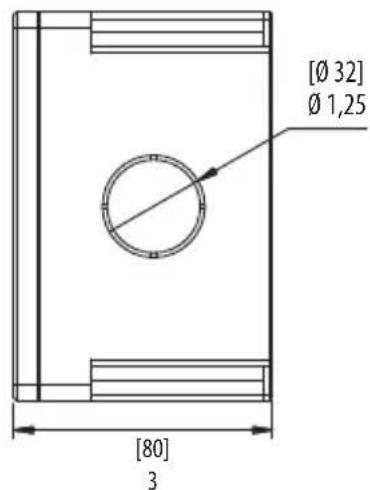

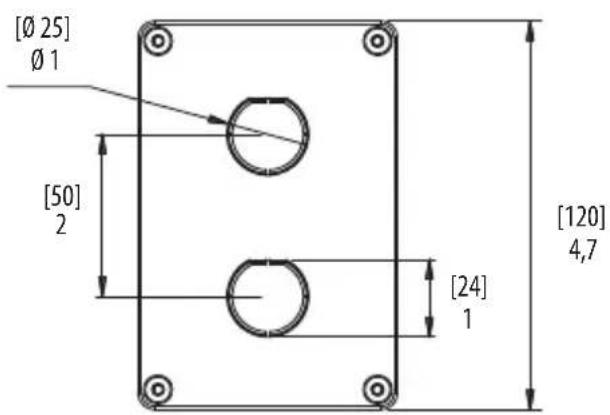

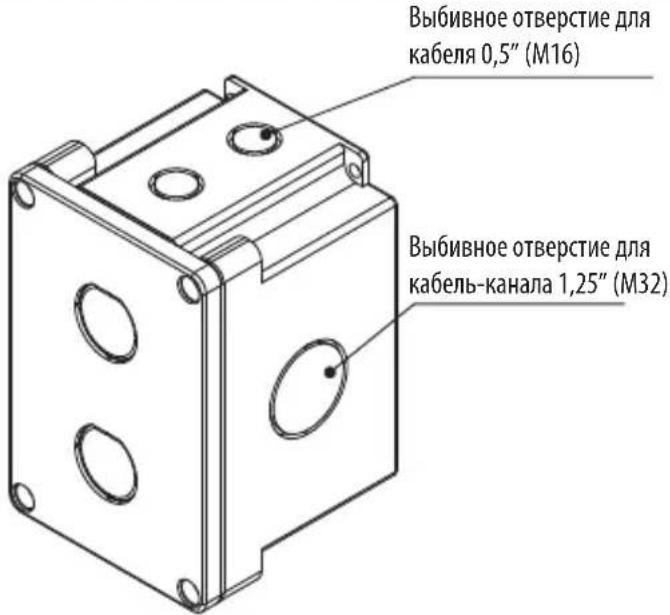

1. Габаритные размеры коробки для поверхностного монтажа N206-SB01-IND

Размеры: [мм] ДЮЙМЫ

Выбывное отверстие для кабеля 0,5" (M16) Выбывное отверстие для кабель-канала 1,25" (M32)

[Ø 25] Ø 1 [50] 2 [120] 4,7 [24] 1

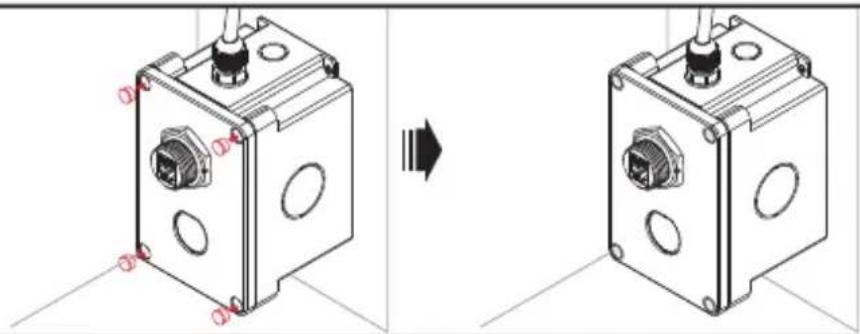

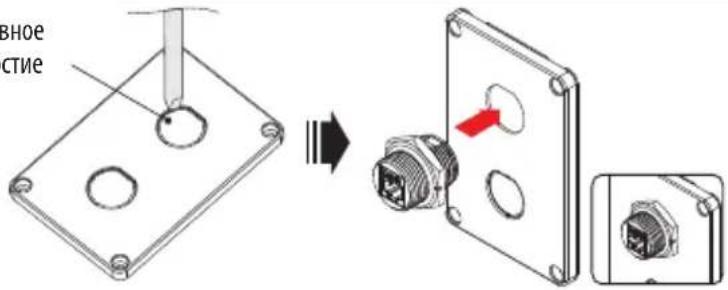

2. Промышленная установка наружных соединительных муфт (N206-BC01-IND, U325-000-IND, P569-000-FF-IND и N455-BC01-IND)

Примечание. Предлагаются также решения с использованием интерфейсов USB, HDMI и оптоволокна. Отвертка в комплект поставки не входит. Для выбивания отверстий могут потребоваться дополнительные инструменты.

1
Выбивное отверстие

ВНОЕ СТИЕ

2

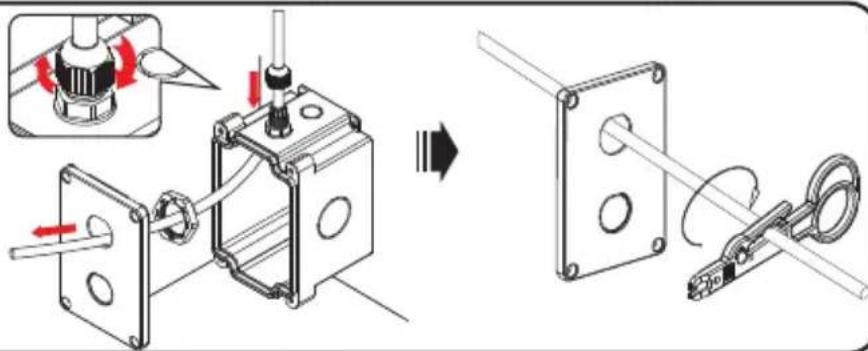

Примечание. Для выполнения данного действия используйте кабельные втулки 0,5" (M16), входящие в комплект.

4

2. Промышленная установка наружных соединительных муфт (N206-BC01-IND, U325-000-IND, P569-000-FF-IND и N455-BC01-IND)

6

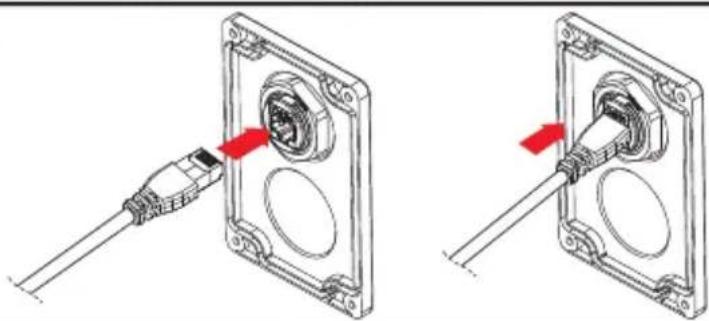

Для парного соединения с лицевой стороны можно использовать промышленные кабели серии N206-PCXX-IND, U325-XXX-IND, P569-XXX-IND, N820-XXX-IND или N200P-XXBL-IND.

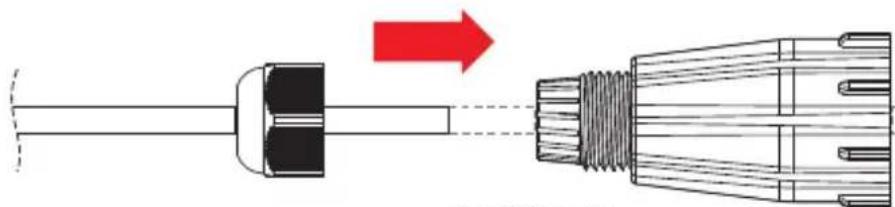

Кроме того, возможна сборка собственного кабельного соединения с использованием комплекта для сборки водонепроницаемых кабелей N206-WK01-IND.

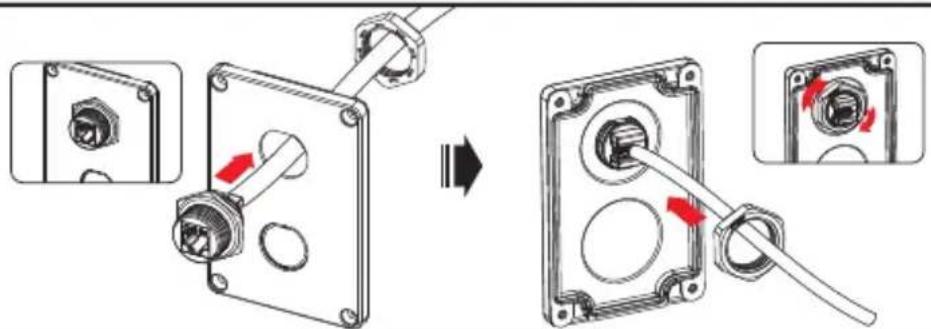

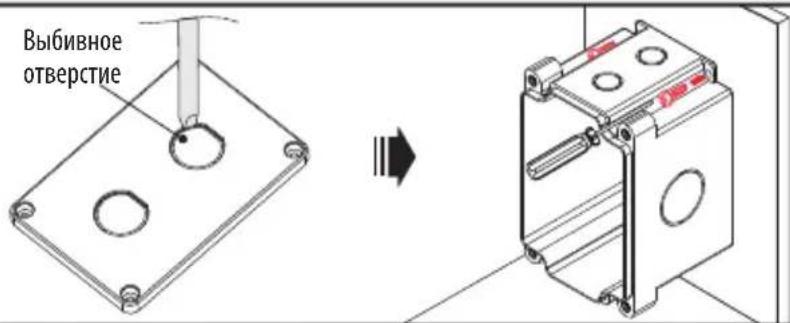

3. Промышленная установка разъемов Keystone (N206-KJ01-IND)

Примечание. Для выбивания отверстий могут потребоваться дополнительные инструменты.

1

Выбивное отверстие

2

Примечание. Для выполнения данного действия используйте кабельные втулки 0,5" (M16), входящие в комплект.

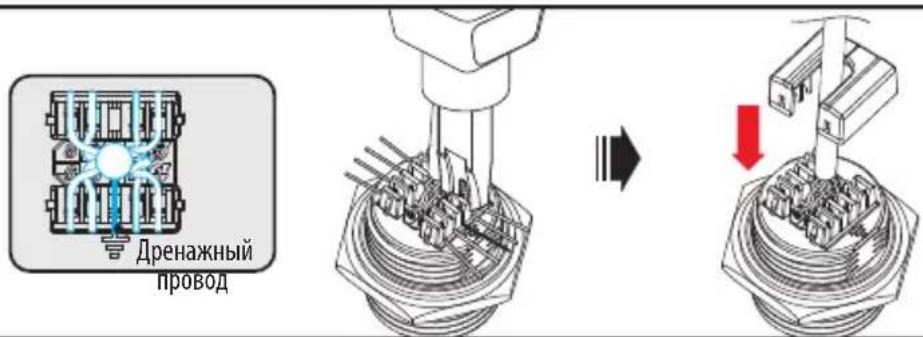

50 мм Дренажный провод

4

Дренажный провод

3. Промышленная установка разъемов Keystone (N206-KJ01-IND)

5

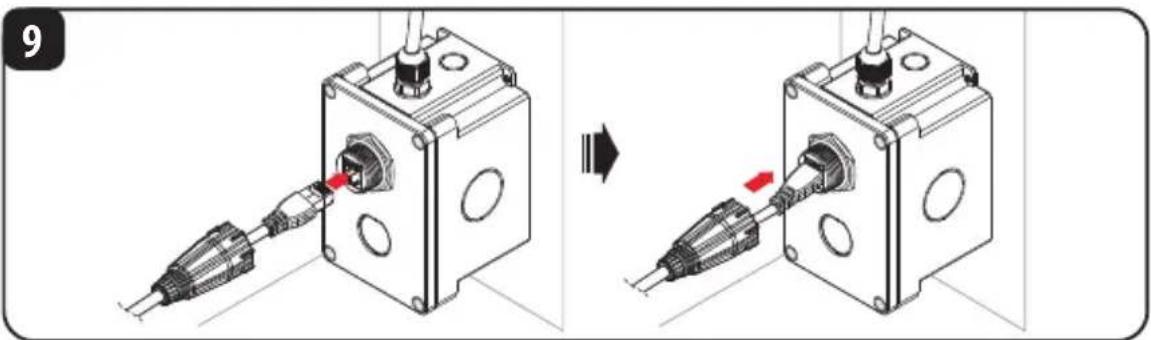

Для парного соединения с лицевой стороны можно использовать промышленные кабели серии N206-PCXX-IND. Кроме того, возможна сборка собственного кабельного соединения с использованием комплекта для сборки водонепроницаемых кабелей N206-WK01-IND.

N206-WK01-IND

3. Промышленная установка разъемов Keystone (N206-KJ01-IND)

4. Сочетания изделий для обеспечения защиты согласно требованиям IP44 и IP68

Примечание. Для условий, требующих защиты уровня IP68 (погружение в воду на глубину до 1,5 м на 60 минут), следует использовать мод. N206-SB01-IND (а не N206-FPXX-IND). Уровень защиты IP68 при погружении в воду на глубину до 1,5 м на 60 минут основан на гарантии производителя.

Монтажная пластина	Наружные соединительные муфты/ разъемы Keystone	Промышленные соединительные кабели/ промышленные кабели USB 3.0		Комплект для сборки водонепроницаемых кабелей
N206-FPXX-IND N206-BC01-	IND (наружная соединительная муфта)	N206-PCXX-IND (кабель Cat5e/6)	или	N206-WK01-IND
N206-FPXX-IND N206-KJ01-	IND (разъем Keystone)	N206-PCXX-IND (кабель Cat5e/6)		N206-WK01-IND
N206-FPXX-IND N206-BC01-	IND (наружная соединительная муфта)	N200P-XXX-IND (кабели Cat6 4PPoE)		N206-WK01-IND
N206-FPXX-IND U325-000-	IND (соединительная муфта USB 3.0)	U325-XXX-IND (кабель USB 3.0)
N206-FPXX-IND P569-000-FF-	IND (соединительная муфта 4K HDMI)	P569-XXX-IND/P569-XXX-IND2 (кабель 4K HDMI)
N206-FPXX-IND N455-BC01-	IND (соединительная муфта волоконно-оптического кабеля LC/LC)	N820-XXM-IND (волоконно-оптический кабель с разъемами LC/LC)
Коробка для поверхностного монтажа	Наружные соединительные муфты/ разъемы Keystone	Промышленные соединительные кабели/ промышленные кабели USB 3.0		Комплект для сборки водонепроницаемых кабелей
N206-SB01-IND N206-BC01-	IND (наружная соединительная муфта)	N206-PCXX-IND (кабель Cat5e/6)	или	N206-WK01-IND
N206-SB01-IND N206-KJ01-	IND (разъем Keystone)	N206-PCXX-IND (кабель Cat5e/6)		N206-WK01-IND
N206-SB01-IND N206-BC01-	IND (наружная соединительная муфта)	N200P-XXX-IND (кабели Cat6 4PPoE)		N206-WK01-IND
N206-SB01-IND U325-000-	IND (соединительная муфта USB 3.0)	U325-XXX-IND (кабель USB 3.0)
N206-SB01-IND P569-000-FF-	IND (соединительная муфта 4K HDMI)	P569-XXX-IND/P569-XXX-IND2 (кабель 4K HDMI)
N206-SB01-IND N455-BC01-	IND (соединительная муфта волоконно-оптического кабеля LC/LC)	N820-XXM-IND (волоконно-оптический кабель с разъемами LC/LC)

Гарантийные обязательства

Ограниченная пожизненная гарантия

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение всего срока службы при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению. Обслуживание по настоящей Гарантии производится только при условии доставки или отправки Покупателем бракованного изделия (с предварительной оплатой всех расходов по его транспортировке или доставке) по адресу: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609. Расходы по обратной транспортировке изделия оплачиваются Продавцом.

Перед возвратом любого оборудования для проведения ремонта ознакомьтесь с информацией на странице tripplite.com/support.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЯЕТСЯ НА СЛУЧАН ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ.

(В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых - исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая Гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.
