Tipo de producto	Cable de conexión industrial
Modelo	N200P-050BL-IND
Categoría de cable	Cat6 4PPoE (90 W)
Longitud	15,2 m (50 pies)
Color	Azul
Tipo de conector	RJ45 macho blindado
Soporte PoE	4PPoE (90 W) IEEE 802.3bt
Grado de protección (con caja adecuada)	IP44 (salpicaduras) / IP68 (inmersión hasta 1,5 m durante 30 min)
Temperatura de funcionamiento	-40 °C a 75 °C (estimación)
Material de la cubierta	PVC o TPE resistente a los rayos UV y al aceite (estimación)
Garantía	Garantía limitada de por vida
Certificaciones	Conforme a RAEE, RoHS
Compatibilidad	Con los acopladores de pared N206-BC01-IND y cajas N206-SB01-IND o N206-FPXX-IND
Uso previsto	Entornos industriales, exteriores, resistente al agua/polvo

Preguntas frecuentes - N200P-050BL-IND Tripp Lite

¿Se puede usar este cable en exteriores?

Sí, cuando se asocia con una caja o placa de cubierta adecuada (N206-SB01-IND o N206-FPXX-IND), alcanza los grados IP44 e IP68, lo que permite usarlo en exteriores e incluso sumergirlo temporalmente.

¿Cuál es la diferencia entre este cable y un cable Cat6 estándar?

Este cable está reforzado para uso industrial: conectores blindados, cubierta resistente a los rayos UV y al aceite, y capacidad de soportar inmersión gracias a su grado IP68 cuando se monta correctamente.

¿Este cable es compatible con PoE?

Sí, soporta 4PPoE (IEEE 802.3bt) hasta 90 W, lo que permite alimentar cámaras, puntos de acceso u otros dispositivos de alta potencia.

¿Cómo alcanzar el grado IP68 con este cable?

Se debe usar la caja de montaje en superficie N206-SB01-IND o la placa de cubierta N206-FPXX-IND con los acopladores de pared adecuados (p. ej., N206-BC01-IND) y el kit de ensamblaje N206-WK01-IND.

¿Es compatible este cable con los acopladores de pared Tripp Lite?

Sí, está diseñado para funcionar con los acopladores de pared N206-BC01-IND (Cat5e/6) y la caja N206-SB01-IND para una instalación estanca.

¿Cuál es la longitud máxima para PoE con este cable?

La longitud máxima para PoE estándar es de 100 m, pero este cable mide 15,2 m, muy por debajo de ese límite. Por lo tanto, puede soportar 90 W en toda su longitud sin pérdida.

¿Puedo usar este cable en un ambiente polvoriento?

Sí, cuando se instala con los accesorios adecuados, está clasificado IP68 contra polvos invasivos, lo que lo hace adecuado para entornos sucios o arenosos.

¿Cuál es la garantía de este cable?

Tripp Lite ofrece una garantía limitada de por vida contra defectos de materiales y mano de obra. Los términos se detallan en el manual.

¿Es adecuado este cable para instalación fija en un conducto?

Sí, su diámetro y cubierta robusta lo hacen adecuado para instalación en conductos o bandejas de cables en entornos industriales.

¿Cómo limpiar este cable?

Límpielo con un paño suave y seco. Evite solventes agresivos. Si es necesario, use un poco de agua jabonosa, pero no lo sumerja sin un accesorio IP68.

MANUAL DE USUARIO N200P-050BL-IND Tripp Lite

Guía de Inicio Rápido

Soluciones de

Conectividad Industrial

Serie de Modelos: N206-XXX-IND, P569-XXX-IND, U325-XXX-IND, N200P-XXX-IND, N455-XXX-IND, N820-XXX-IND Ver página 14 para una lista completa de modelos.

2) Las soluciones de conectividad industrial de Tripp Lite son compatibles con el estándar IP44 para protección contra intrusión de agua en ambos lados, así como el estándar IP68 para protección contra polvo, suciedad y arena invasivos e inmersión en hasta 1.5 m de agua por 60 minutos.

Nota: Ciertas combinaciones de productos son necesarias para alcanzar los estándares IP44 o IP68.

Consulte la sección 4. Combinaciones de Productos para Protección IP44 e IP68 para más información. La especificación de protección IP68 se basa en la garantía del fabricante.

English 1 • Français 25 • Русский 37

TRIPP·LITE

Excelencia en Manufactura.

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Índice

Lista Completa de Productos para Soluciones de Conectividad 15 Industrial

1. Dimensiones de la Caja de Superficie N206-SB01-IND 16
   2 Instalación de Acoplador de Mampara Industrial 17 (N206-BC01-IND, U325-000-IND, P569-000-FF-IND, N455-BC01-IND)
2. Instalación de Conector Industrial Keystone (N206-KJ01-IND) 19
3. Combinaciones de Productos para Protección IP44 e IP68 22
   Garantía 23

Lista Completa de Productos para Soluciones de Conectividad Industrial

Placas Frontales Industriales

N206-FP01-IND (1 Recorte)

N206-FP02-IND (2 Recortes)

N206-FP04-IND (4 Recortes)

Caja de Instalación Industrial en Superficie

N206-SB01-IND

Acopladores de Conectores y Conectores Keystone

N206-BC01-IND

(Acoplador de Conector Cat5e/6)

N206-KJ01-IND (Conector Keystone)

U325-000-IND (Acoplador USB 3.0)

P569-000-FF-IND (Acoplador HDMI 4K)

N455-BC01-IND

(Acoplador de Fibra Multimodo LC/LC IP68)

Cables Patch Industriales y Cables 4PPoE (90W)

N206-PC03-IND

(Cable Patch Cat5e / Cat6 de 91 cm [3 pies])

N206-PC10-IND

(Cable Patch Cat5e / Cat6 de 3.05 m [10 pies])

N206-PC16-IND

(Cable Patch Cat5e / Cat6 de 4.88 m [16 pies])

N206-PC23-IND

(Cable Patch Cat5e / Cat6 de 7 m [23 pies])

N206-PC33-IND

(Cable Patch Cat5e / Cat6 de 10 m [33 pies])

N206-PC50-IND

(Cable Patch Cat5e / Cat6 de 15.2 m [50 pies])

N200P-003BL-IND

(Cables Cat6 4PPoE de 91.4 cm [3 pies])

N200P-010BL-IND

(Cables Cat6 4PPoE de 3.05 cm [10 pies])

N200P-016BL-IND

(Cables Cat6 4PPoE de 4.88 m [16 pies])

N200P-023BL-IND

(Cables Cat6 4PPoE de 7 m [23 pies])

N200P-033BL-IND

(Cables Cat6 4PPoE de 10 m [33 pies])

Cables Patch Industriales y

Cables 4PPoE (90W) (continuación)

N200P-050BL-IND

(Cables Cat6 4PPoE de 15.2 m [50 pies])

Cables USB 3.0 Industriales

U325-003-IND (Cable USB 3.0 de 91.4 cm [3 pies])

U325-006-IND (Cable USB 3.0 de 1.83 m [6 pies])

U325-010-IND (Cable USB 3.0 de 3.05 m [10 pies])

U325-013-IND (Cable USB 3.0 de 3.96 m [13 pies])

Cables HDMI 4K Industriales

P569-003-IND (Cable HDMI 4K de

91 cm [3 pies], 1 conector resistente al agua)

P569-006-IND (Cable HDMI 4K de

1.83 m [6 pies], 1 conector resistente al agua)

P569-010-IND (Cable HDMI 4K de 3.05 m [10 pies], 1 conector resistente al agua)

P569-012-IND (Cable HDMI 4K de 3.66 m [12 pies], 1 conector resistente al agua)

P569-003-IND2 (Cable HDMI 4K de 91 cm [3 pies], 2 conectores resistentes al agua)

P569-006-IND2 (Cable HDMI 4K de 1.83 m [6 pies], 2 conectores resistentes al agua)

P569-010-IND2 (Cable HDMI 4K de 3.05 m [10 pies], 2 conectores resistentes al agua)

P569-012-IND2 (Cable HDMI 4K de 3.66 m [12 pies], 2 conectores resistentes al agua)

Cables Patch Industriales

de Fibra Multimodo Dúplex

N820-01M-IND

(Cables Patch de fibra LC/LC de 1 m)

N820-02M-IND

(Cables Patch de fibra LC/LC de 2 m)

N820-05M-IND

(Cables Patch de fibra LC/LC de 5 m)

N820-10M-IND

(Cables Patch de fibra LC/LC de 10 m)

Juego de Ensamble de Cable Impermeable

N206-WK01-IND

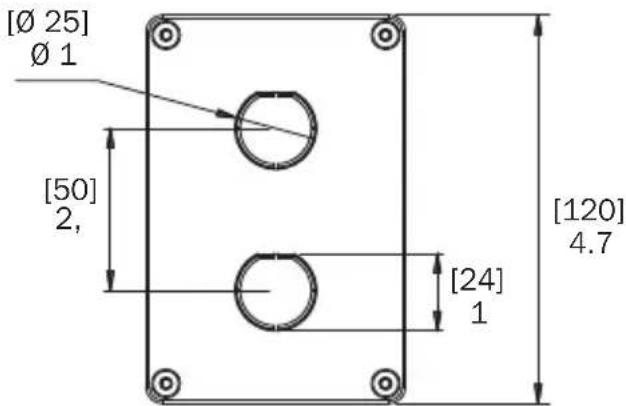

1. Dimensiones de la Caja de Instalación en Superficie N206-SB01-IND

Dimensiones: [mm] PULGADAS

Recorte para Cable de 0.5" (M16)

Recorte para Tubo Conduit de 1.25" (M32)

Nota: También están disponibles soluciones de USB, HDMI y fibra. Destornillador no incluido. Es posible que se requieran herramientas adicionales para eliminar los recortes.

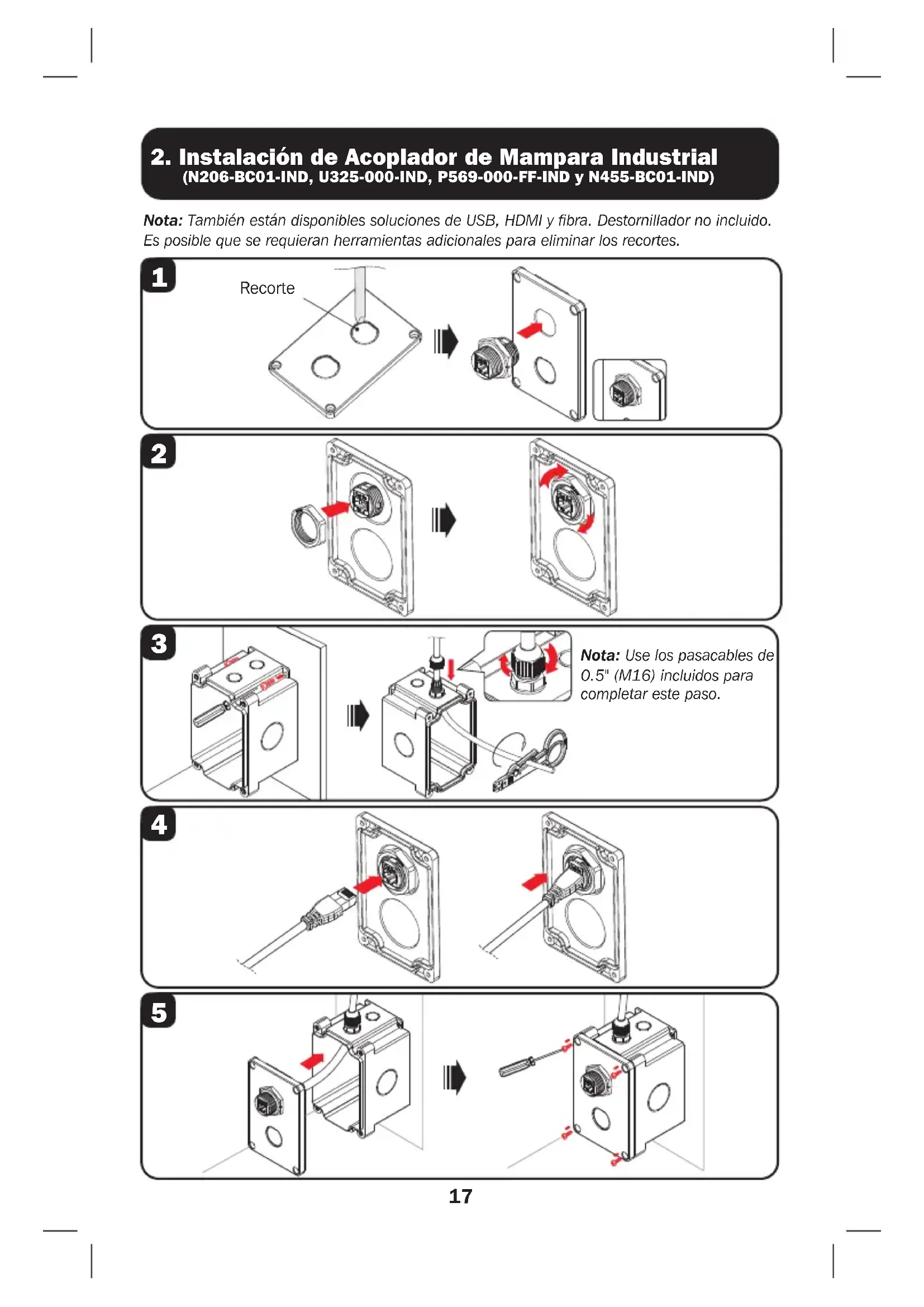

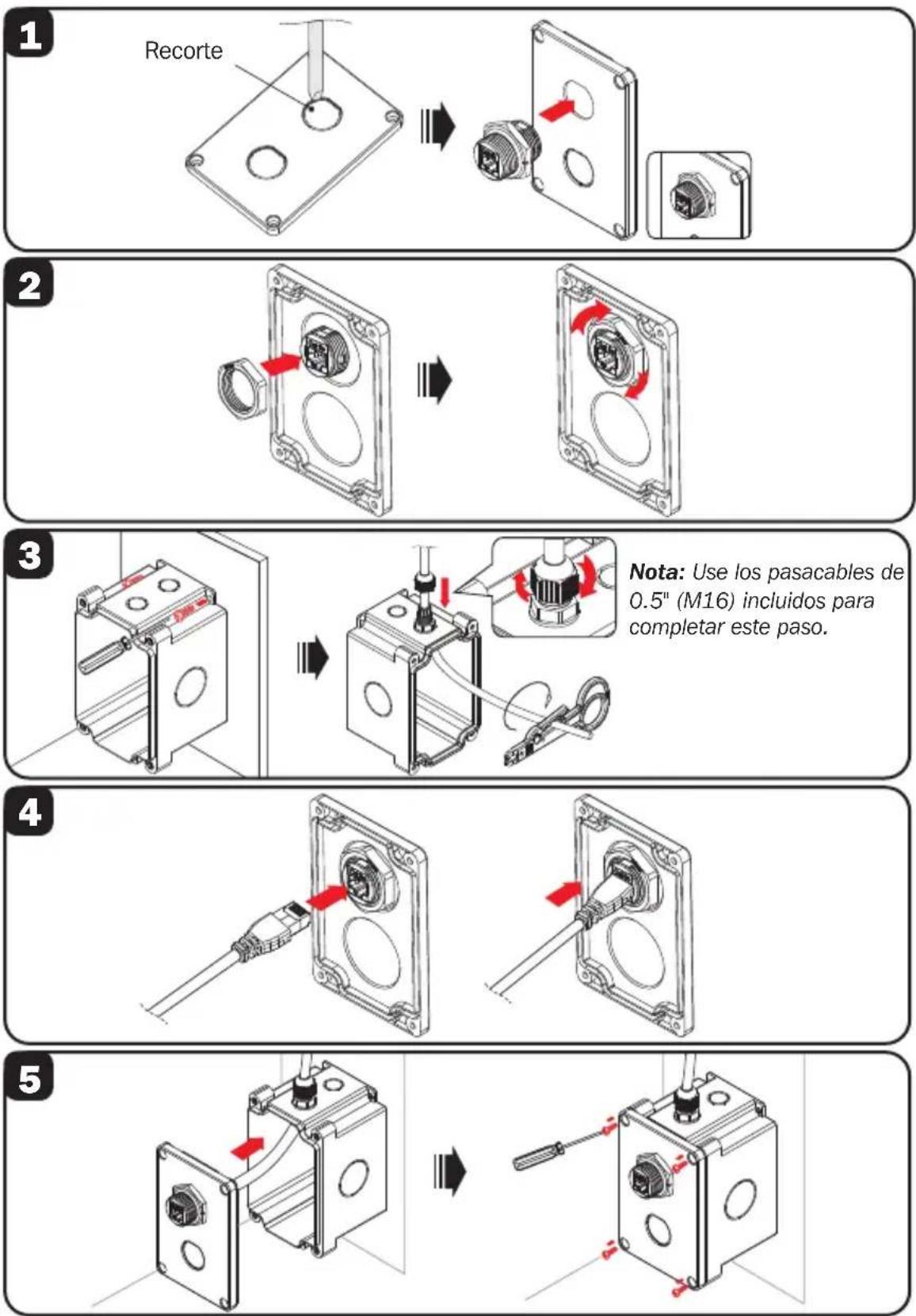

2. Instalación de Acoplador de Mampara Industrial (N206-BC01-IND, U325-000-IND, P569-000-FF-IND y N455-BC01-IND)

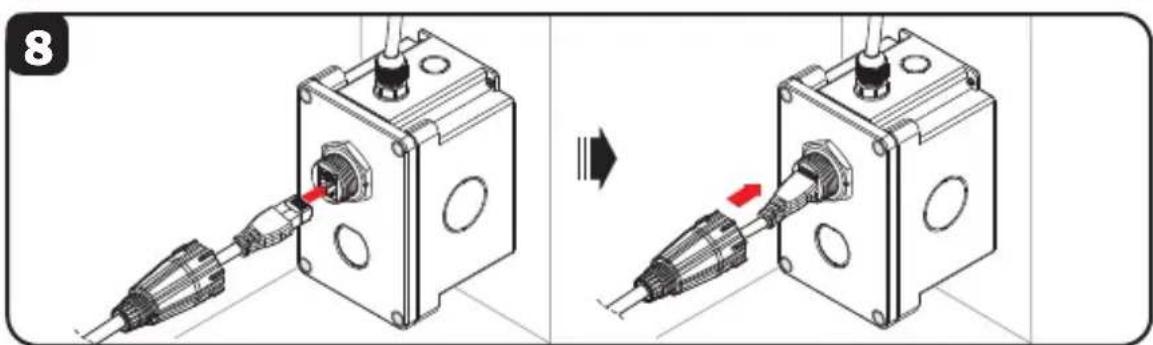

7 Para la conexión de acoplamiento delantero, puede usar los cables industriales de la serie N206-PCXX-IND, U325-XXX-IND, P569-XXX-IND, N820-XXX-IND o N200P-XXBL-IND. Usted también puede optar por ensamblar su propia conexión de cable con el juego de ensamble impermeable N206-WK01-IND. N206-WK01-IND

Nota: Es posible que se requieran herramientas adicionales para eliminar los recortes.

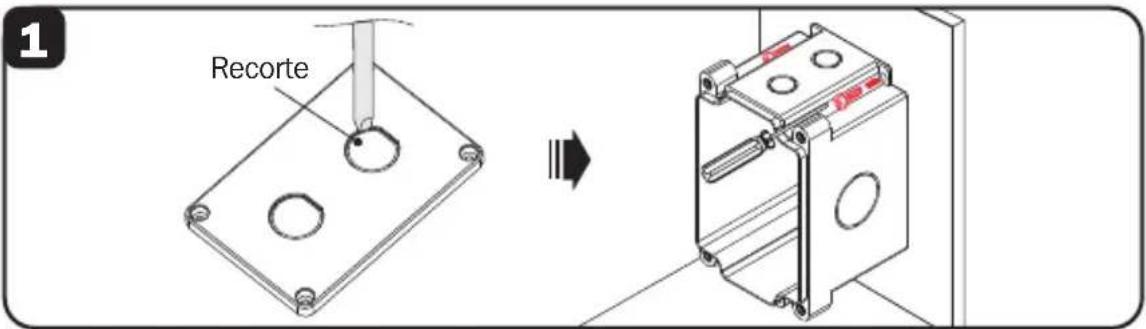

1 Recorte

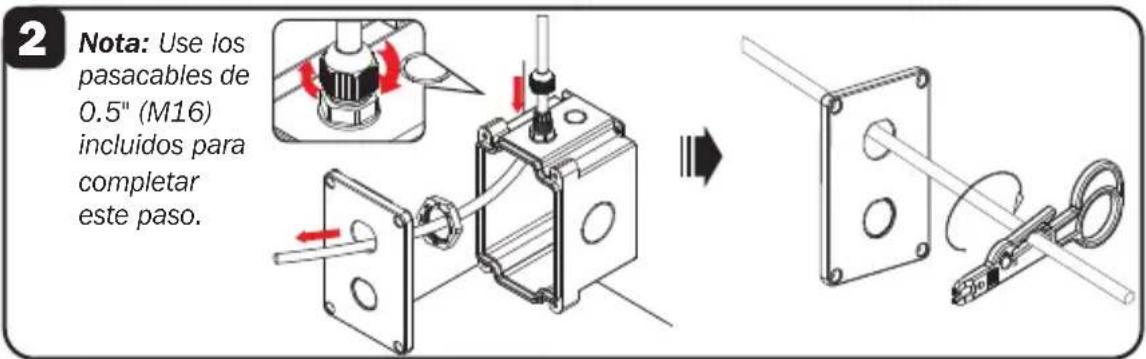

2 Nota: Use los pasacables de 0.5" (M16) incluidos para completar este paso.

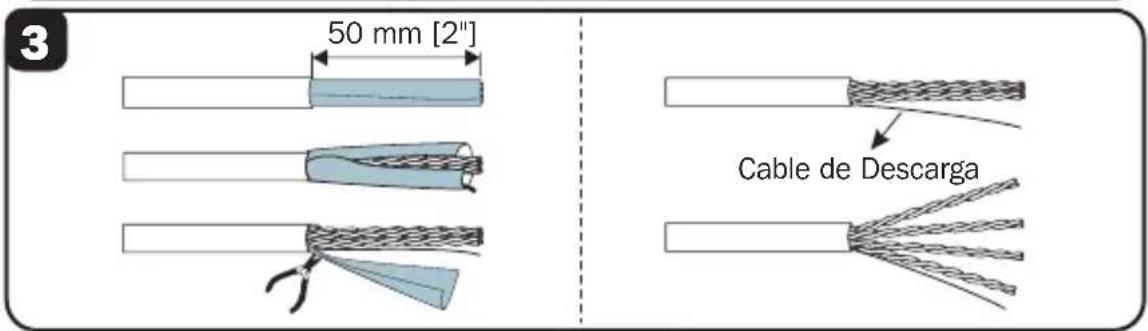

3 50 mm [2" Cable de Descarga

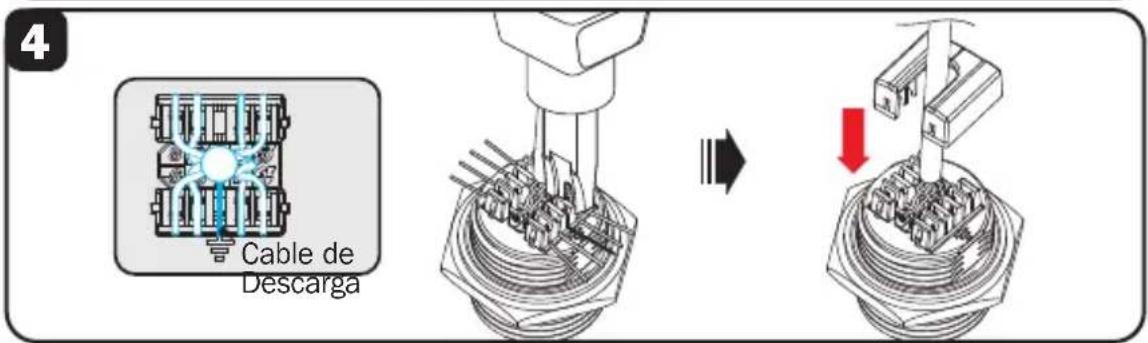

4 Cable de Descarga

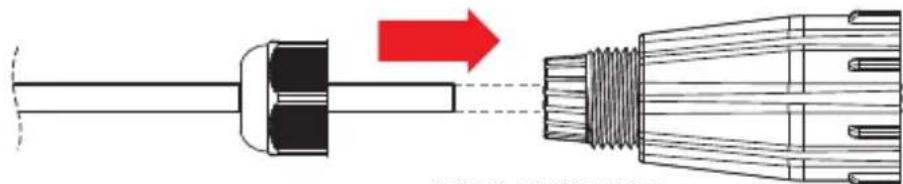

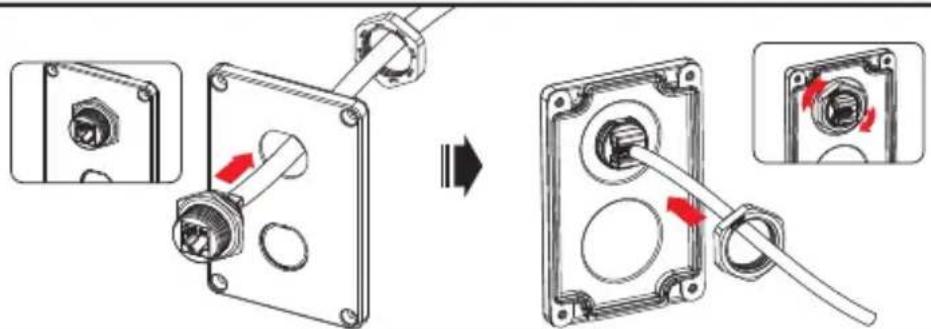

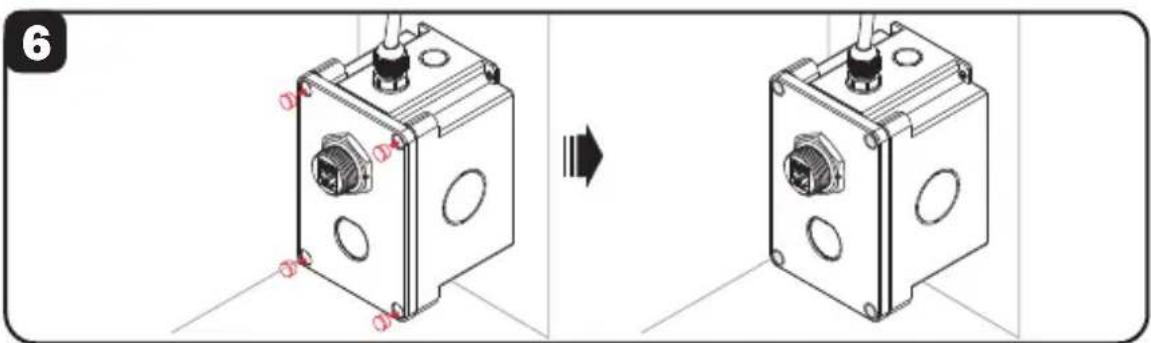

3. Instalación de Conector Industrial Keystone (N206-KJ01-IND)

5

Para la conexión de acoplamiento delantero, puede usar los cables industriales de la serie N206-PCXX-IND. Usted también puede optar por ensamblar su propia conexión de cable con el juego de ensamble impermeable N206-WK01-IND.

4. Combinaciones de Productos para Protección IP44 e IP68

Nota: Para entornos IP68 (sumersión en hasta 1.5 m de agua por 60 minutos), debe usarse el N206-SB01-IND (no el N206-FPXX-IND). La especificación IP68 de hasta 1.5 m de agua por hasta 60 minutos se basa en la garantía del fabricante.

Placa Frontal	Acopladores de Mampara/ Conectores Keystone	Cables Patch Industriales / Cables USB 3.0 Industriales		Juego de Ensamble de Cable Impermeable
N206-FPXX-IND N20	6-BC01-IND (Acoplador de Conector)	N206-PCXX-IND (Cable Cat5e/Cat6)	o	N206-WK01-IND
N206-FPXX-IND N20	6-KJ01-IND (Conector Keystone)	N206-PCXX-IND (Cable Cat5e/Cat6)		N206-WK01-IND
N206-FPXX-IND N20	6-BC01-IND (Acoplador de Conector)	N200P-XXX-IND (Cables Cat6 4PPoE)		N206-WK01-IND
N206-FPXX-IND U32	5-000-IND (Acoplador USB 3.0)	U325-XXX-IND (Cable USB 3.0)
N206-FPXX-IND P56	9-000-FF-IND (Acoplador HDMI 4K)	P569-XXX-IND/P569-XXX-IND2 (Cable HDMI 4K)
N206-FPXX-IND N45	5-BC01-IND (Acoplador de Fibra LC/LC)	N820-XXM-IND (Cable de Fibra LC/LC)
Caja para Instalación en Superficie	Acopladores de Mampara/ Conectores Keystone	Cables Patch Industriales / Cables USB 3.0 Industriales		Juego de Ensamble de Cable Impermeable
N206-SB01-IND N20	6-BC01-IND (Acoplador de Conector)	N206-PCXX-IND (Cable Cat5e/Cat6)	o	N206-WK01-IND
N206-SB01-IND N20	6-KJ01-IND (Conector Keystone)	N206-PCXX-IND (Cable Cat5e/Cat6)		N206-WK01-IND
N206-SB01-IND N20	6-BC01-IND (Acoplador de Conector)	N200P-XXX-IND (Cables Cat6 4PPoE)		N206-WK01-IND
N206-SB01-IND U32	25-000-IND (Acoplador USB 3.0)	U325-XXX-IND (Cable USB 3.0)
N206-SB01-IND P56	69-000-FF-IND (Acoplador HDMI 4K)	P569-XXX-IND/P569-XXX-IND2 (Cable HDMI 4K)
N206-SB01-IND N45	5-BC01-IND (Acoplador de Fibra LC/LC)	N820-XXM-IND (Cable de Fibra LC/LC)

Garantía

Garantía limitada de por vida

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por su vida útil. Si el producto resulta defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción. El servicio bajo esta garantía sólo puede obtenerse por el comprador enviando o embarcando el producto (con todos los cargos de envío o embarque prepagados) a: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609. El vendedor reembolsará los cargos de envío.

Antes de devolver cualquier equipo para reparación, visite tripplite.com/support.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS.

(Algunos estados no permiten limitaciones en cuanto dura una garantía y algunos estados no permiten la exclusión de limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Información de Cumplimiento con WEEE por los Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clientes adquieren un equipo eléctrico y electrónico nuevo de Tripp Lite están obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambios sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
