Tipo de producto	Cable de conexión Ethernet industrial
Marca	Tripp Lite
Modelo	N206PC50IND
Categoría	Conectividad industrial
Longitud	15,2 m (50 pies)
Tipo de conectores	RJ45 macho a RJ45 macho
Tipo de cable	Cat5e / Cat6
Blindaje	STP (par trenzado blindado)
Velocidad admitida	Hasta 1 Gbps (Cat5e) / 10 Gbps (Cat6)
Frecuencia máxima	250 MHz (Cat6)
Soporte PoE	Sí, hasta 30 W (PoE+)
Uso previsto	Entornos industriales, interior/exterior (con protección IP adecuada)
Resistencia ambiental	Resistente a los rayos UV, al aceite y a la abrasión
Temperatura de funcionamiento	-40 °C a 85 °C
Material de la cubierta	PVC resistente o TPE
Peso	Aproximadamente 0,4 kg
Garantía	Garantía limitada de por vida
Certificaciones	Cumple RoHS, alcanza IP44/IP68 con accesorios adecuados
Contenido del paquete	1 cable N206PC50IND
Compatibilidad	Con acopladores de pared N206-BC01-IND, cajas N206-SB01-IND, y otros accesorios de la serie IND

Preguntas frecuentes - N206PC50IND Tripp Lite

¿Cuáles son las velocidades admitidas por el cable N206PC50IND?

El cable soporta las normas Cat5e y Cat6, permitiendo velocidades de hasta 1 Gbps (Cat5e) y 10 Gbps (Cat6) con una frecuencia máxima de 250 MHz.

¿Este cable es adecuado para uso en exteriores?

Sí, está diseñado para entornos industriales y resiste los rayos UV, el aceite y la abrasión. Para protección contra agua y polvo, debe usarse con accesorios adecuados como las cajas N206-SB01-IND y los acopladores de pared para alcanzar las normas IP44 o IP68.

¿El cable N206PC50IND admite alimentación PoE?

Sí, soporta PoE y PoE+ hasta 30 W, lo que permite alimentar dispositivos como cámaras IP o puntos de acceso inalámbricos.

¿Qué accesorios se necesitan para alcanzar la protección IP68 con este cable?

Para protección IP68 (inmersión hasta 1,5 m de agua durante 60 minutos), debe usarse el cable con una caja de montaje en superficie N206-SB01-IND y un acoplador de pared N206-BC01-IND, o una toma Keystone N206-KJ01-IND, así como el kit de conjunto estanco N206-WK01-IND si es necesario.

¿Cuál es la longitud exacta del cable N206PC50IND?

La longitud es de 15,2 metros (50 pies).

¿Este cable está blindado?

Sí, es de tipo STP (par trenzado blindado) para reducir interferencias electromagnéticas y garantizar una transmisión fiable en entornos industriales.

¿Cuál es la temperatura de funcionamiento del cable?

La temperatura de funcionamiento está entre -40 °C y 85 °C, lo que lo hace adecuado para condiciones extremas.

¿El cable N206PC50IND viene con garantía?

Sí, cuenta con una garantía limitada de por vida de Tripp Lite, que cubre defectos de materiales y fabricación.

¿Puedo usar este cable con equipos PoE 4PPoE (90 W)?

No, este cable está previsto para PoE estándar hasta 30 W. Para alimentación 4PPoE (90 W), use los cables de la serie N200P-XXX-IND.

¿Qué tipos de conectores tiene el cable?

El cable está equipado con conectores RJ45 macho en cada extremo, con una carcasa robusta adecuada para uso industrial.

MANUAL DE USUARIO N206PC50IND Tripp Lite

Guía de Inicio Rápido

Solutaciones de

Conectividad Industrial

Serie de Modelos: N206-XXX-IND, P569-XXX-IND, U325-XXX-IND, N200P-XXX-IND, N455-XXX-IND, N820-XXX-IND Ver paginga 14 para una lista completa de modelos.

2) Las solicuciones de connectividad industrial de Tripp Lite son compatibles con el estándar IP44 para protección contra intrusion de agua en ambos lados, como como el estándar IP68 para protección contra polvo, suciedad y arena invasivos e inmersión en hasta 1.5 m de agua por 60 Minutes.

Nota: Ciertas combinaciones de produits son necessities para alcantar los estandares IP44 o IP68.

Consulte la sección 4. Combinaciones de Productos para Proteccion IP44 e IP68 para mas informacion. La specifications de proteccion IP68 se basa en la garantia del fabricante.

English 1 • Français 25 • Pycckn 37

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Índice

Lista Completa de Productos para Soluciones de Conectividad 15 Industrial

1. Dimensiones de la Caja de Superficie N206-SB01-IND 16
   2 Instalación de Acoplador de Mampara Industrial 17 (N206-BC01-IND, U325-000-IND, P569-000-FF-IND, N455-BC01-IND)
2. Instalación de Conector Industrial Keystone (N206-KJ01-IND) 19
3. Combinaciones de Productos para Proteccion IP44 e IP68 22
   Garantia 23

Lista Completa de Productos para Soluciones de Conectividad Industrial

Placas Frontales Industriales

N206-FP01-IND (1 Recorte)

N206-FP02-IND (2 Recortes)

N206-FP04-IND (4 Recortes)

Caja de Instalación Industrial en Superficie

N206-SB01-IND

Acopladores de Conectores y Conectores Keystone

N206-BC01-IND

(Acoplador de Conector Cat5e/6)

N206-KJ01-IND (Conector Keystone)

U325-000-IND (Acoplador USB 3.0)

P569-000-FF-IND (Acoplador HDMI 4K)

N455-BC01-IND

(Acoplador de Fibra Multimodo LC/LC IP68)

Cables Patch Industriales y Cables 4PPoE (90W)

N206-PC03-IND

(Cable Patch Cat5e / Cat6 de 91 cm [3 pies])

N206-PC10-IND

(Cable Patch Cat5e / Cat6 de 3.05 m [10 pies])

N206-PC16-IND

(Cable Patch Cat5e / Cat6 de 4.88 m [16 pies])

N206-PC23-IND

(Cable Patch Cat5e / Cat6 de 7 m [23 pies])

N206-PC33-IND

(Cable Patch Cat5e / Cat6 de 10 m [33 pies])

N206-PC50-IND

(Cable Patch Cat5e / Cat6 de 15.2 m [50 pies])

N200P-003BL-IND

(Cables Cat6 4PPoE de 91.4 cm [3 pies])

N200P-010BL-IND

(Cables Cat6 4PPoE de 3.05 cm [10 pies])

N200P-016BL-IND

(Cables Cat6 4PPoE de 4.88 m [16 pies])

N200P-023BL-IND

(Cables Cat6 4PPoE de 7 m [23 pies])

N200P-033BL-IND

(Cables Cat6 4PPoE de 10 m [33 pies])

Cables Patch Industriales y

Cables 4PPoE (90W) (continuación)

N200P-050BL-IND

(Cables Cat6 4PPoE de 15.2 m [50 pies])

Cables USB 3.0 Industriales

U325-003-IND (Cable USB 3.0 de 91.4 cm [3 pies])

U325-006-IND (Cable USB 3.0 de 1.83 m [6 pies])

U325-010-IND (Cable USB 3.0 de 3.05 m [10 pies])

U325-013-IND (Cable USB 3.0 de 3.96 m [13 pies])

Cables HDMI 4K Industriales

P569-003-IND (Cable HDMI 4K de

91 cm [3 pies], 1 conector resistente al agua)

P569-006-IND (Cable HDMI 4K de

1.83 m [6 pies], 1 conector resistente al agua)

P569-010-IND (Cable HDMI 4K de 3.05 m [10

pies], 1 conector resistente al agua)

P569-012-IND (Cable HDMI 4K de 3.66 m [12 pies], 1 conector resistente al agua)

P569-003-IND2 (Cable HDMI 4K de 91 cm [3 pies], 2 connectores resistentes al agua)

P569-006-IND2 (Cable HDMI 4K de 1.83 m [6 pies], 2 conectores resistentes al agua)

P569-010-IND2 (Cable HDMI 4K de 3.05 m

[10 pies], 2 conectores resistentes al agua)

P569-012-IND2 (Cable HDMI 4K de 3.66 m

[12 pies], 2 conectores resistentes al agua)

Cables Patch Industriales

de Fibra Multimodo Duplex

N820-01M-IND

(Cables Patch de fibra LC/LC de 1 m)

N820-02M-IND

(Cables Patch de fibra LC/LC de 2 m)

N820-05M-IND

(Cables Patch de fibra LC/LC de 5 m)

N820-10M-IND

(Cables Patch de fibra LC/LC de 10 m)

Juego de Ensamble de Cable Impermeable

N206-WK01-IND

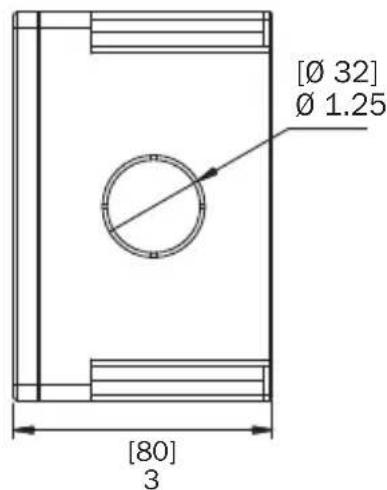

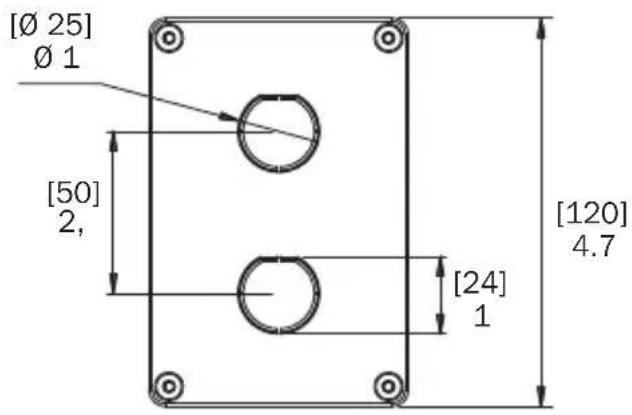

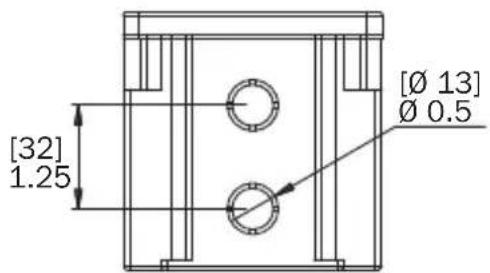

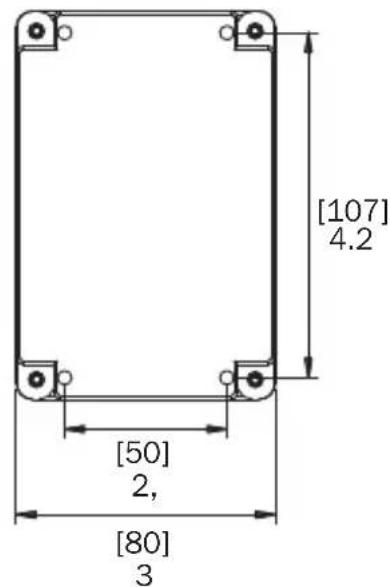

1. Dimensiones de la Caja de Instalacion en Superficie N206-SB01-IND

Dimensiones: [mm] PULGADAS

Recorte para Cable de 0.5" (M16)

Recorte para Tubo Conduit de 1.25" (M32)

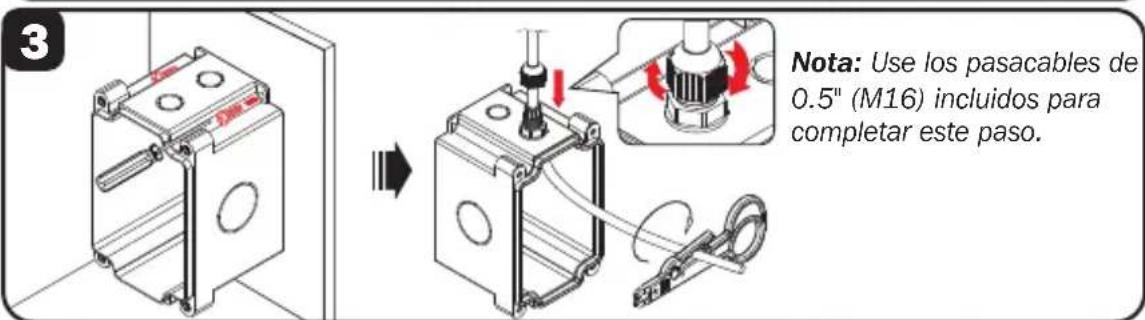

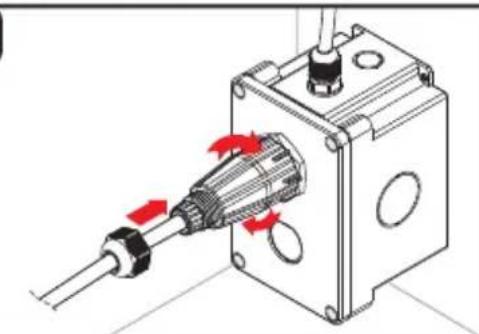

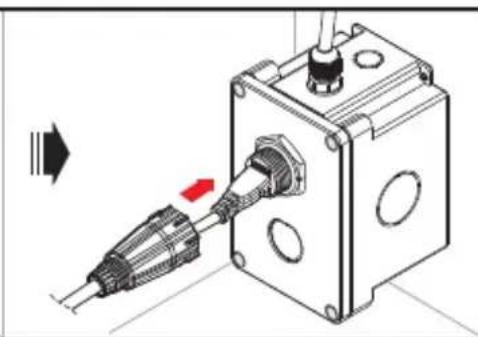

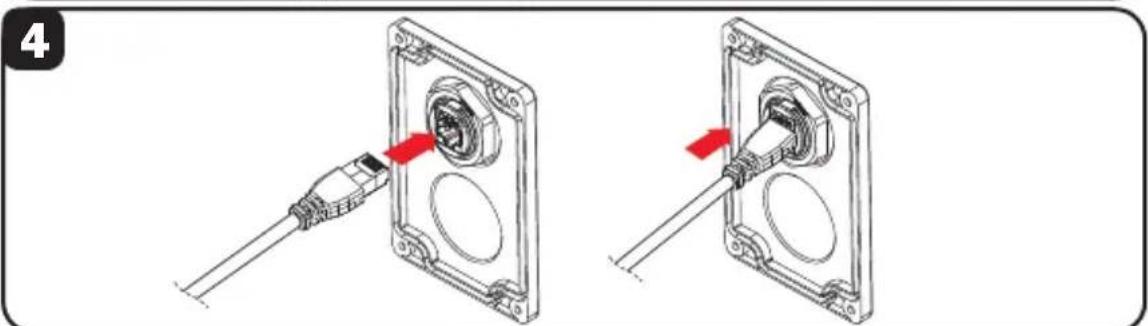

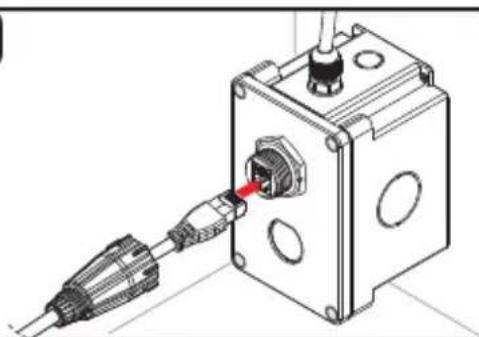

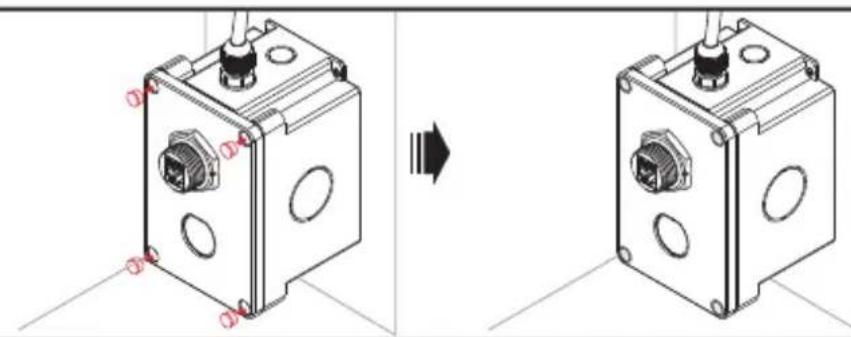

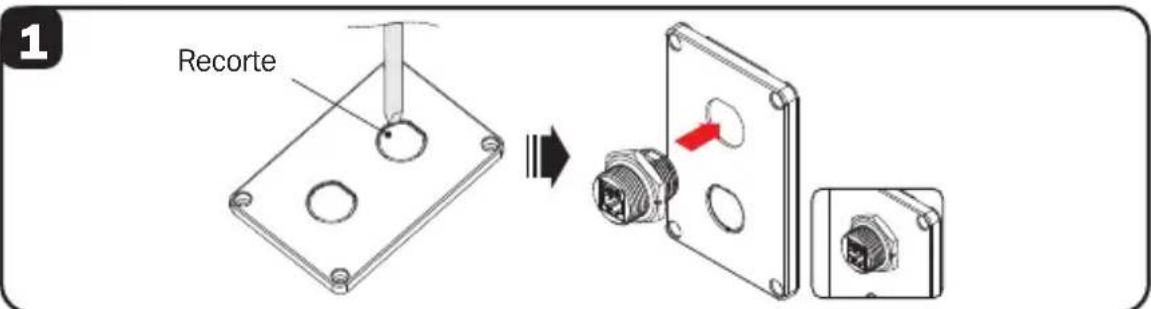

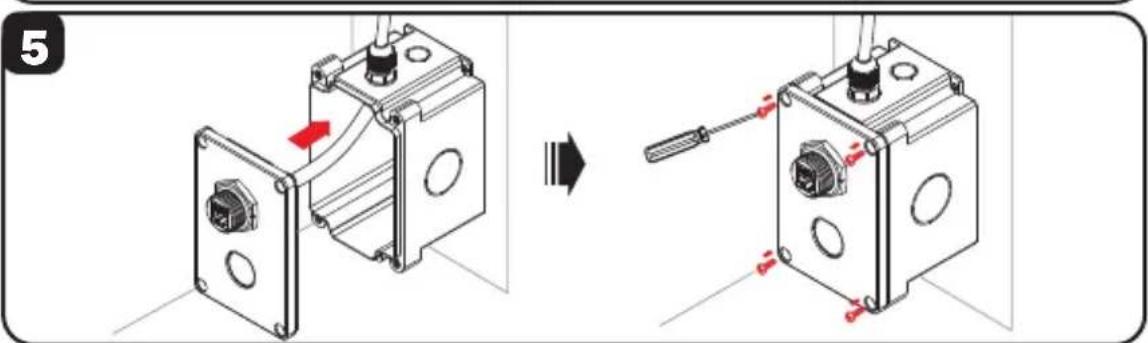

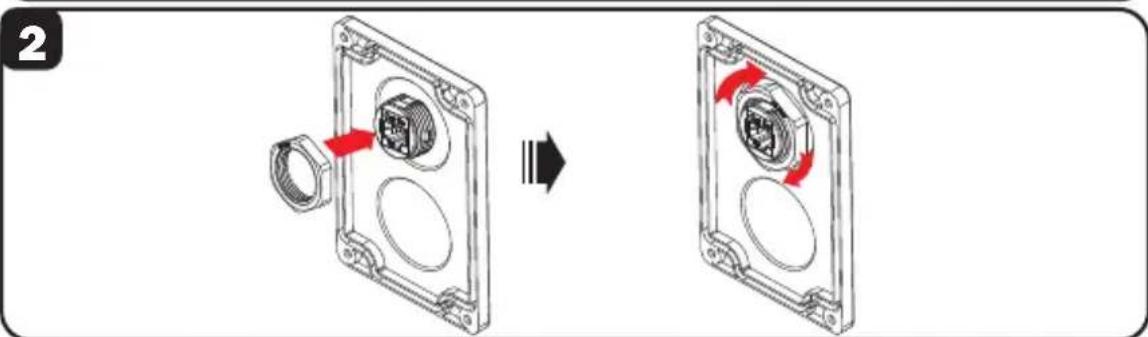

2. Instalación de Acoplador de Mampara Industrial (N206-BC01-IND, U325-000-IND, P569-000-FF-IND y N455-BC01-IND)

Note: Internacionalmente, como el general de la Argentina, se incluye los recortes.

2. Instalación de Acoplador de Mampara Industrial (N206-BC01-IND, U325-000-IND, P569-000-FF-IND y N455-BC01-IND)

6
7

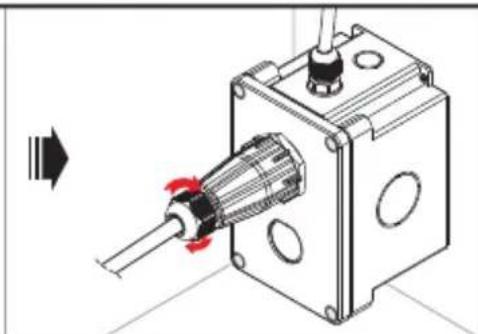

Para la connexion de acoplamento delantero, pueda usar los cables industriales de la série N206-PCXX-IND, U325-XXX-IND, P569-XXX-IND, N820-XXX-IND o N200P-XXBL-IND. Usted también puede optar por ensambar su propia connexion de cable con el juego de ensamble impermeable N206-WK01-IND.

8

9

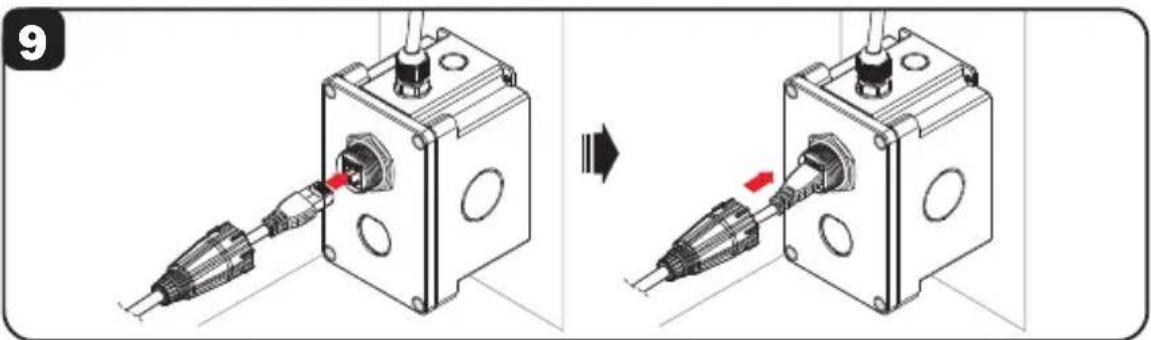

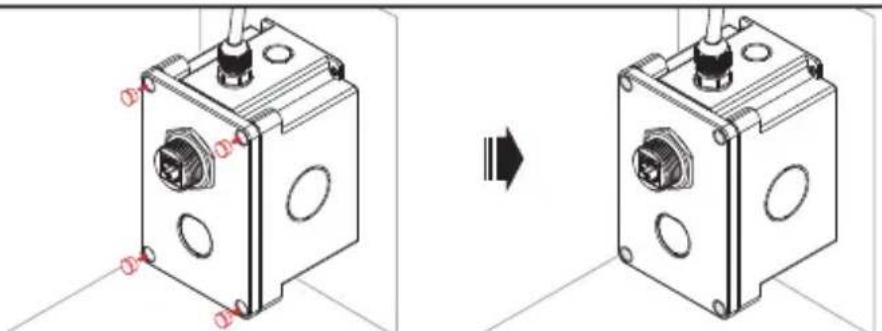

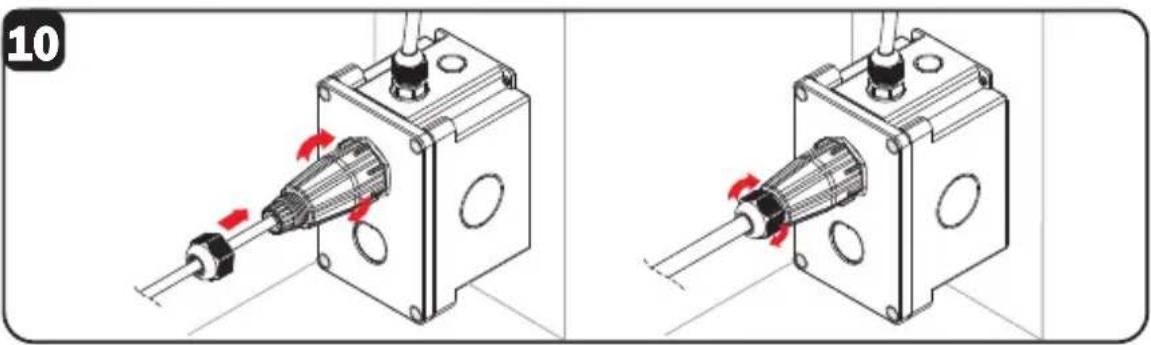

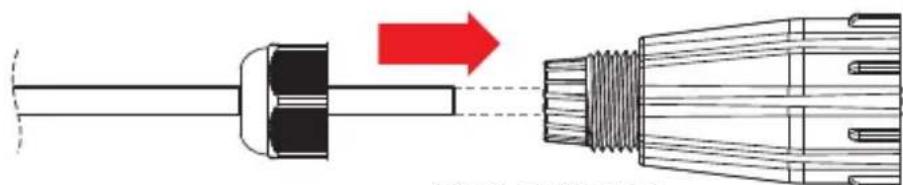

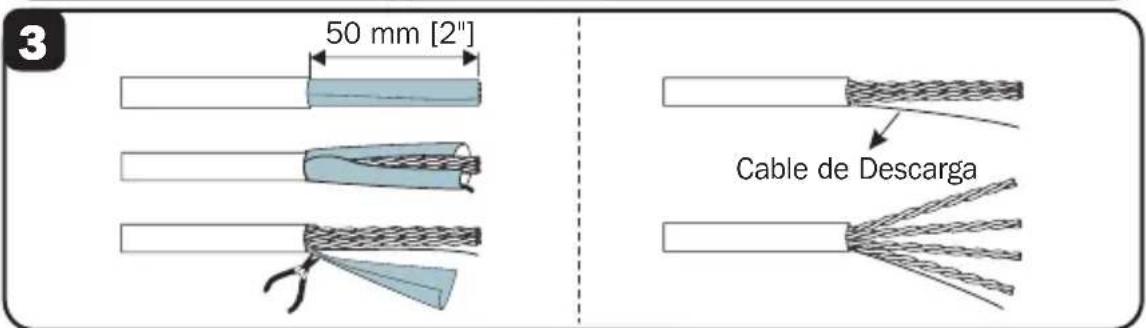

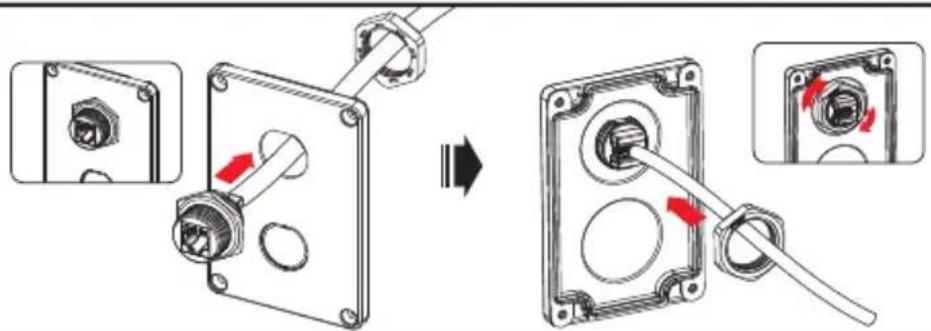

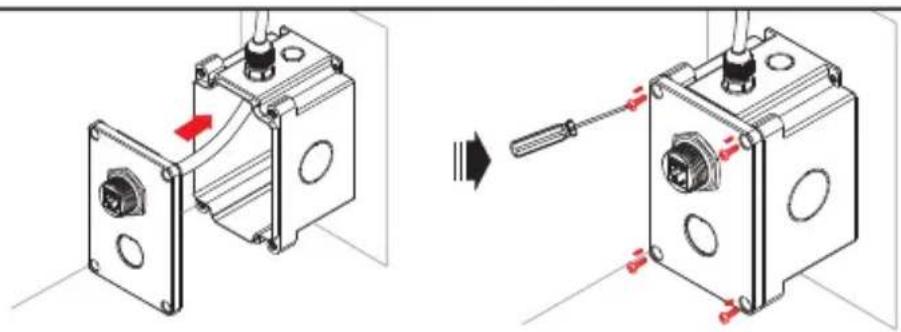

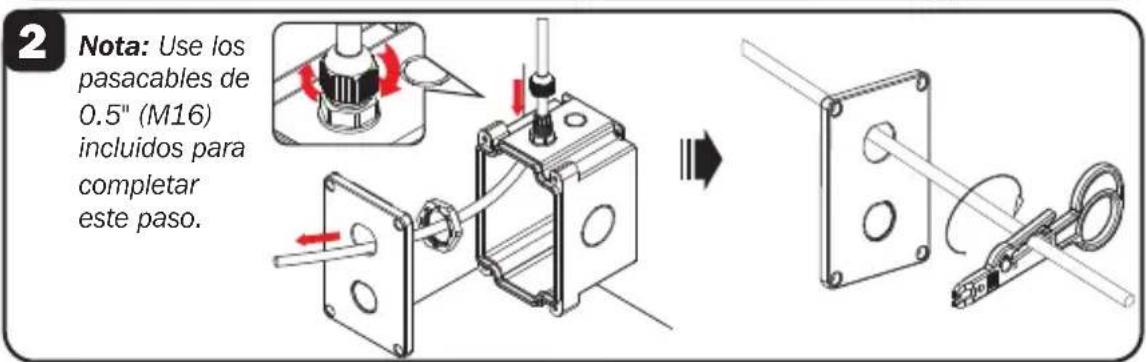

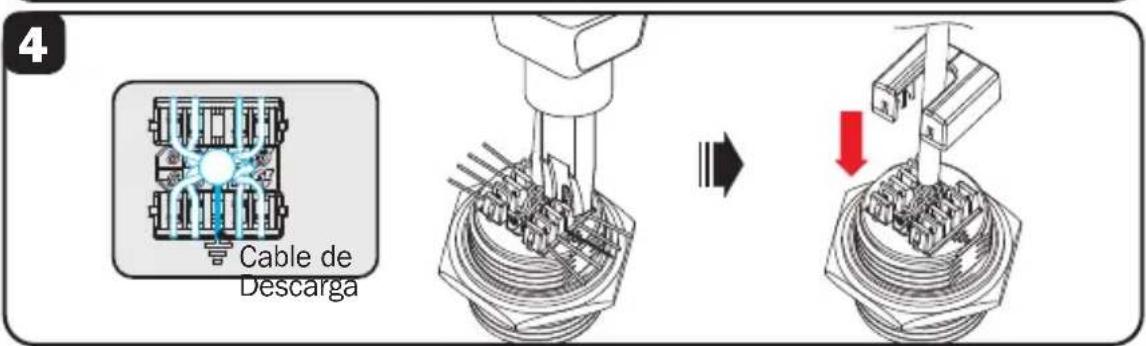

3. Instalación de Conector Industrial Keystone (N206-KJ01-IND)

Nota: Es possible que se requieran herramrientas adiconiales para eliminar los recortes.

3. Instalación de Conector Industrial Keystone (N206-KJ01-IND)

5
6

7

8

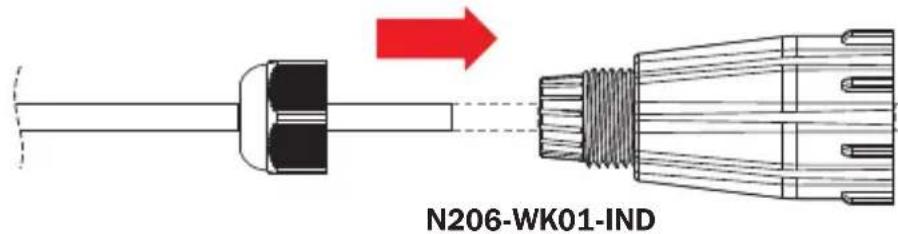

Para la connexion de acoplamento delantero, pueda usar los cables industriales de la série N206-PCXX-IND. Usted también可以选择 optar por ensambar su propia connexion de cable con el juego de ensamble impermeable N206-WK01-IND.

N206-WK01-IND

3. Instalación de Conector Industrial Keystone (N206-KJ01-IND)

4. Combinaciones de Productos para Proteccion IP44 e IP68

Note: Para entornos IP68 (sumersion en hasta 1.5 m de agua por 60关键时刻), debe usarse el N206-SB01-IND (no el N206-FPXX-IND). La asignacion IP68 de hasta 1.5 m de agua por hasta 60关键时刻 se basa en la garantia del fabricante.

Placa Frontal	Acopladores de Mampara/ Conectores Keystone	Cables Patch Industriales / Cables USB 3.0 Industriales		Juego de Ensemble de Cable Impermeable
N206-FPXX-IND N206-BC01-IND (Acoplador de Conector)	N206-PCXX-IND (Cable Cat5e/Cat6)	o	N206-WK01-IND
N206-FPXX-IND N206-KJ01-IND (Conectar Keystone)	N206-PCXX-IND (Cable Cat5e/Cat6)		N206-WK01-IND
N206-FPXX-IND N206-BC01-IND (Acoplador de Conector)	N200P-XXX-IND (Cables Cat6 4PPoE)		N206-WK01-IND
N206-FPXX-IND U325-000-IND (Acoplador USB 3.0)	U325-XXX-IND (Cable USB 3.0)
N206-FPXX-IND P569-FF-IND (Acoplador HDMI 4K)	P569-XXX-IND/ P569-XXX-IND2 (Cable HDMI 4K)
N206-FPXX-IND N455-BC01-IND (Acoplador de Fibra LC/LC)	N820-XXM-IND (Cable de Fibra LC/LC)
Caja para Instalacion en Superficie	Acopladores de Mampara/ Conectores Keystone	Cables Patch Industriales / Cables USB 3.0 Industriales	O	Juego de Ensemble de Cable Impermeable
N206-SB01-IND N206-BC01-IND (Acoplador de Conector)	N206-PCXX-IND (Cable Cat5e/Cat6)			N206-WK01-IND
N206-SB01-IND N206-KJ01-IND (Conectar Keystone)	N206-PCXX-IND (Cable Cat5e/Cat6)			N206-WK01-IND
N206-SB01-IND N206-BC01-IND (Acoplador de Conector)	N200P-XXX-IND (Cables Cat6 4PPoE)			N206-WK01-IND
N206-SB01-IND U325-000-IND (Acoplador USB 3.0)	U325-XXX-IND (Cable USB 3.0)
N206-SB01-IND P569-FF-IND (Acoplador HDMI 4K)	P569-XXX-IND/ P569-XXX-IND2 (Cable HDMI 4K)
N206-SB01-IND N455-BC01-IND (Acoplador de Fibra LC/LC)	N820-XXM-IND (Cable de Fibra LC/LC)

Garantía

Garantía limitada de por vida

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obr por su vida uI. Si el producto resulta defectuoso en material o mano de obr Dentro de es perio, el vendedor reparar o reemplazar a el producto a su entera disrecion. El serviceo bajo this garantia solo peutobtenser por el comprador enviando o embarcando el producto (con todos los cargos de envio o embarque prepagados) a: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609. El vendedor reembolsara los cargos de envio.

Antes de devolverrialquierequipo para reparacion,visite tripnite.com/support.

ESTA GARANTIA NO SE APLICADA AL DESGASTE NORMAL O A LOS DANOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGAR GARGANTIAS EXPRESAS DISTINAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, TODAS LAS GARANTIAS IMPLICITAS, INCLUYENDO TODAS LAS GARANTIAS DE COMERCIALIZACION O IDONEIDAD, ESTAN LIMITadas EN DURATION AL PERIODO DE GARANTIA ESTABLECIDO; ASIMISMO, ESTA GARANTIA EXCLUYE EXPRESAMENTE TODOS LOS DANOS INCIDENTALES E INDIRECTOS.

(Algunos estados no permiten limitaciones en cuando dura una garantía y algunos Estados no permiten la exclusión de limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores peuvent no aplicar para usted.Esta garantía le otorga derechos legalespecíficos yusted pueda tenertherserrechos queuenvarid deuna jurisdieccion aotra).

ADVERTENCIA: antes de usar, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales estan susjetas a gran variacion, el fabricante no garantiza la adecuacion de这些东西 dispositivos para una aplicacion españica.

Información de Cumplimiento con WEEE por los CLIENTES y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clients dequisitionen un equipo eléctrico y electrónico nuevo de Tripp Lite está obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varia de un País a除外)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde Reasonably, se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una的政治a de mayor continua. Las specifications estan susetas a Cambios sin previo avis. Las fotografias e ilustraciones peuvent diferir ligeramente de los productos reales.
