MANUAL DE USUARIO N206FP04IND Tripp Lite
Guía de Inicio Rápido
Soluciones de
Conectividad Industrial
Serie de Modelos: N206-XXX-IND, P569-XXX-IND, U325-XXX-IND, N200P-XXX-IND, N455-XXX-IND, N820-XXX-IND Ver página 14 para una lista completa de modelos.
2) Las soluciones de conectividad industrial de Tripp Lite son compatibles con el estándar IP44 para protección contra intrusión de agua en ambos lados, así como el estándar IP68 para protección contra polvo, suciedad y arena invasivos e inmersión en hasta 1.5 m de agua por 60 minutos.
Nota: Ciertas combinaciones de productos son necesarias para alcanzar los estándares IP44 o IP68.
Consulte la sección 4. Combinaciones de Productos para Protección IP44 e IP68 para más información. La especificación de protección IP68 se basa en la garantía del fabricante.
English 1 • Français 25 • Русский 37
Excelencia en Manufactura.
1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support
Copyright © 2021 Tripp Lite. Todos los derechos reservados.
Índice
Lista Completa de Productos para Soluciones de Conectividad 15 Industrial
- Dimensiones de la Caja de Superficie N206-SB01-IND 16
2 Instalación de Acoplador de Mampara Industrial 17 (N206-BC01-IND, U325-000-IND, P569-000-FF-IND, N455-BC01-IND) - Instalación de Conector Industrial Keystone (N206-KJ01-IND) 19
- Combinaciones de Productos para Protección IP44 e IP68 22
Garantía 23
Lista Completa de Productos para Soluciones de Conectividad Industrial
Placas Frontales Industriales
N206-FP01-IND (1 Recorte)
N206-FP02-IND (2 Recortes)
N206-FP04-IND (4 Recortes)
Caja de Instalación Industrial en Superficie
N206-SB01-IND
Acopladores de Conectores y Conectores Keystone
N206-BC01-IND
(Acoplador de Conector Cat5e/6)
N206-KJ01-IND (Conector Keystone)
U325-000-IND (Acoplador USB 3.0)
P569-000-FF-IND (Acoplador HDMI 4K)
N455-BC01-IND
(Acoplador de Fibra Multimodo LC/LC IP68)
Cables Patch Industriales y Cables 4PPoE (90W)
N206-PC03-IND
(Cable Patch Cat5e / Cat6 de 91 cm [3 pies])
N206-PC10-IND
(Cable Patch Cat5e / Cat6 de 3.05 m [10 pies])
N206-PC16-IND
(Cable Patch Cat5e / Cat6 de 4.88 m [16 pies])
N206-PC23-IND
(Cable Patch Cat5e / Cat6 de 7 m [23 pies])
N206-PC33-IND
(Cable Patch Cat5e / Cat6 de 10 m [33 pies])
N206-PC50-IND
(Cable Patch Cat5e / Cat6 de 15.2 m [50 pies])
N200P-003BL-IND
(Cables Cat6 4PPoE de 91.4 cm [3 pies])
N200P-010BL-IND
(Cables Cat6 4PPoE de 3.05 cm [10 pies])
N200P-016BL-IND
(Cables Cat6 4PPoE de 4.88 m [16 pies])
N200P-023BL-IND
(Cables Cat6 4PPoE de 7 m [23 pies])
N200P-033BL-IND
(Cables Cat6 4PPoE de 10 m [33 pies])
Cables Patch Industriales y
Cables 4PPoE (90W) (continuación)
N200P-050BL-IND
(Cables Cat6 4PPoE de 15.2 m [50 pies])
Cables USB 3.0 Industriales
U325-003-IND (Cable USB 3.0 de 91.4 cm [3 pies])
U325-006-IND (Cable USB 3.0 de 1.83 m [6 pies])
U325-010-IND (Cable USB 3.0 de 3.05 m [10 pies])
U325-013-IND (Cable USB 3.0 de 3.96 m [13 pies])
Cables HDMI 4K Industriales
P569-003-IND (Cable HDMI 4K de
91 cm [3 pies], 1 conector resistente al agua)
P569-006-IND (Cable HDMI 4K de
1.83 m [6 pies], 1 conector resistente al agua)
P569-010-IND (Cable HDMI 4K de 3.05 m [10 pies], 1 conector resistente al agua)
P569-012-IND (Cable HDMI 4K de 3.66 m [12 pies], 1 conector resistente al agua)
P569-003-IND2 (Cable HDMI 4K de 91 cm [3 pies], 2 conectores resistentes al agua)
P569-006-IND2 (Cable HDMI 4K de 1.83 m [6 pies], 2 conectores resistentes al agua)
P569-010-IND2 (Cable HDMI 4K de 3.05 m [10 pies], 2 conectores resistentes al agua)
P569-012-IND2 (Cable HDMI 4K de 3.66 m [12 pies], 2 conectores resistentes al agua)
Cables Patch Industriales
de Fibra Multimodo Dúplex
N820-01M-IND
(Cables Patch de fibra LC/LC de 1 m)
N820-02M-IND
(Cables Patch de fibra LC/LC de 2 m)
N820-05M-IND
(Cables Patch de fibra LC/LC de 5 m)
N820-10M-IND
(Cables Patch de fibra LC/LC de 10 m)
Juego de Ensamble de Cable Impermeable
N206-WK01-IND

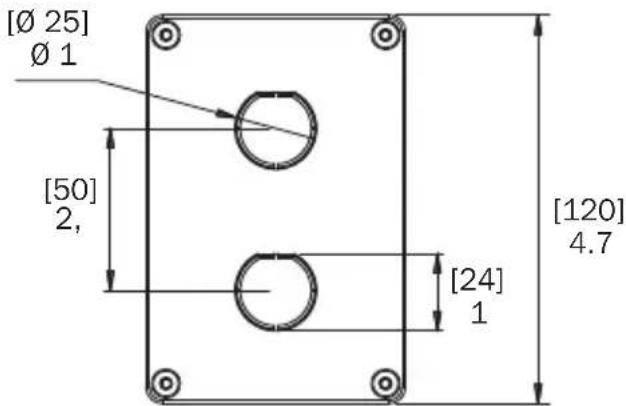

1. Dimensiones de la Caja de Instalación en Superficie N206-SB01-IND
Dimensiones: [mm] PULGADAS
Recorte para Cable de 0.5" (M16)
Recorte para Tubo Conduit de 1.25" (M32)
Nota: También están disponibles soluciones de USB, HDMI y fibra. Destornillador no incluido. Es posible que se requieran herramientas adicionales para eliminar los recortes.

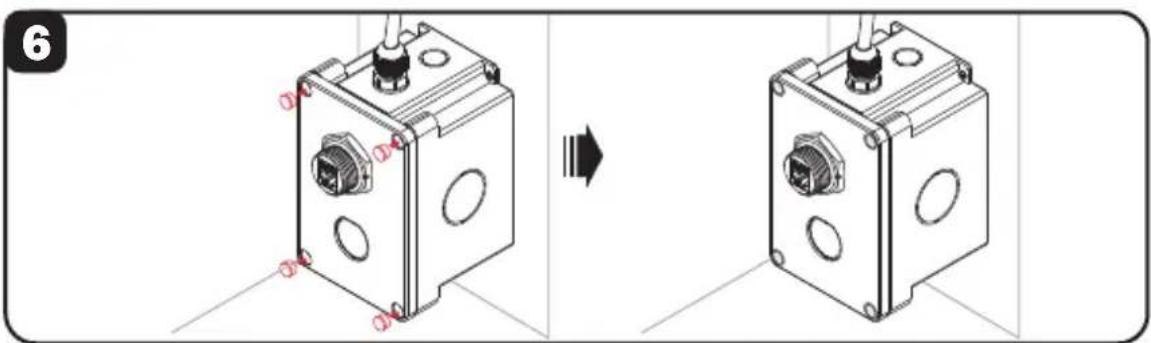

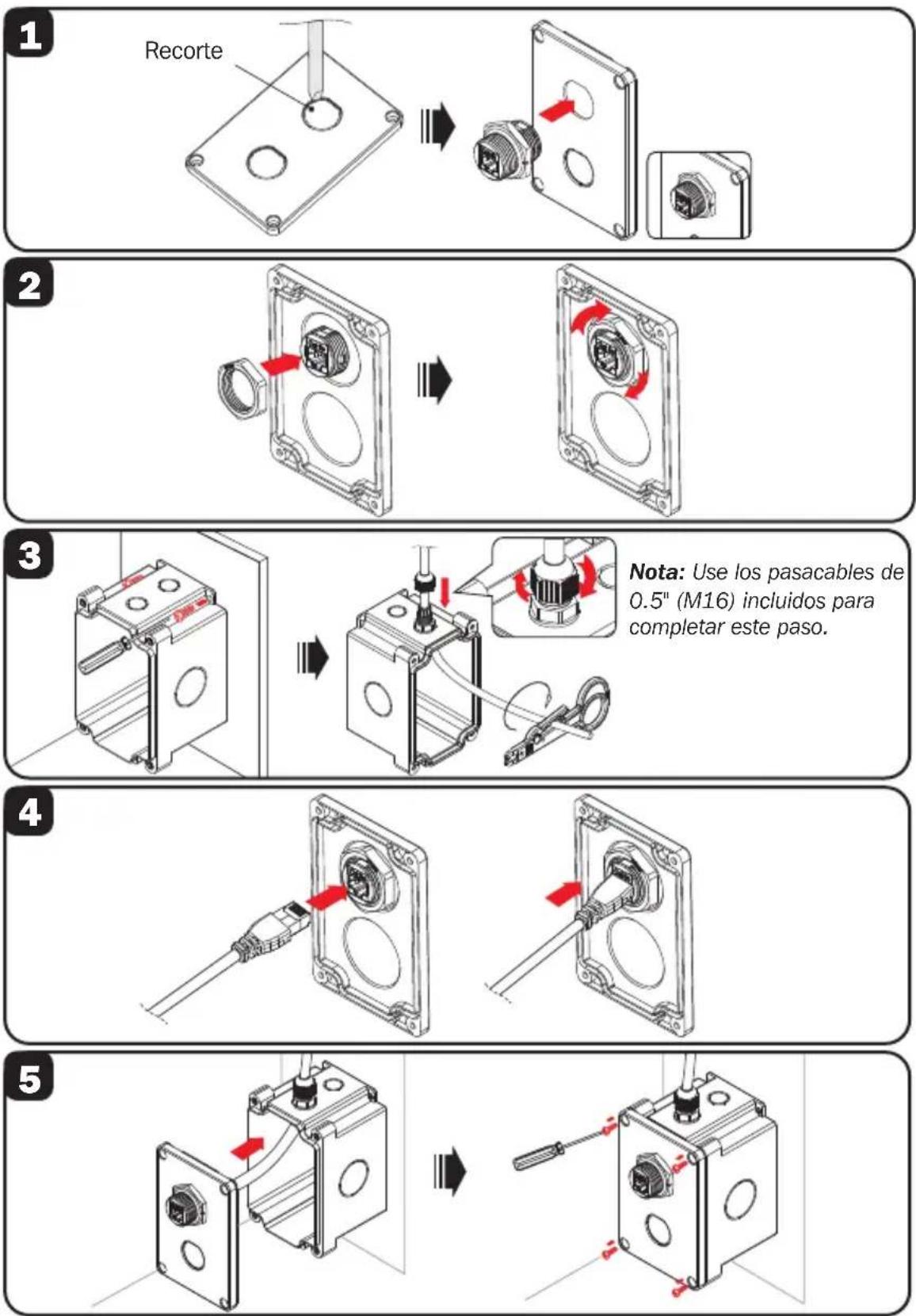

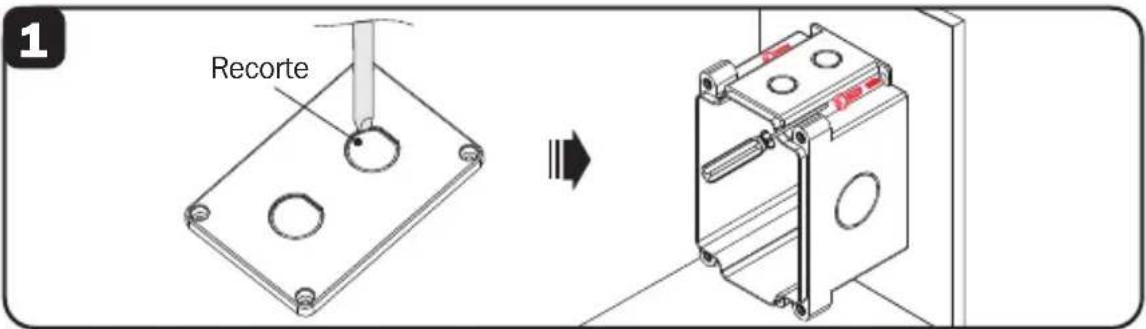

2. Instalación de Acoplador de Mampara Industrial (N206-BC01-IND, U325-000-IND, P569-000-FF-IND y N455-BC01-IND)


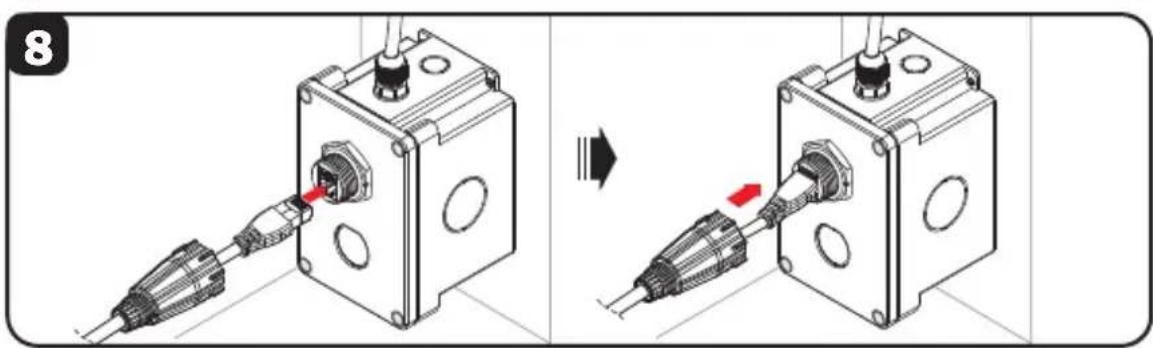

7 Para la conexión de acoplamiento delantero, puede usar los cables industriales de la serie N206-PCXX-IND, U325-XXX-IND, P569-XXX-IND, N820-XXX-IND o N200P-XXBL-IND. Usted también puede optar por ensamblar su propia conexión de cable con el juego de ensamble impermeable N206-WK01-IND. N206-WK01-IND
Nota: Es posible que se requieran herramientas adicionales para eliminar los recortes.


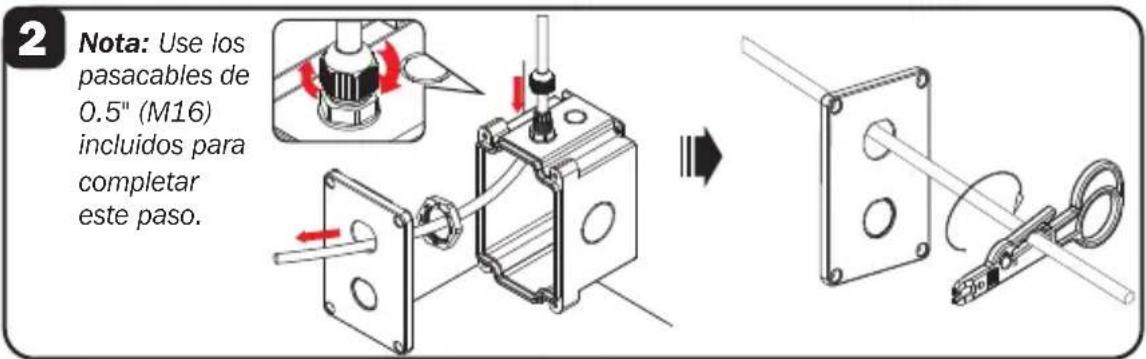

2 Nota: Use los pasacables de 0.5" (M16) incluidos para completar este paso.


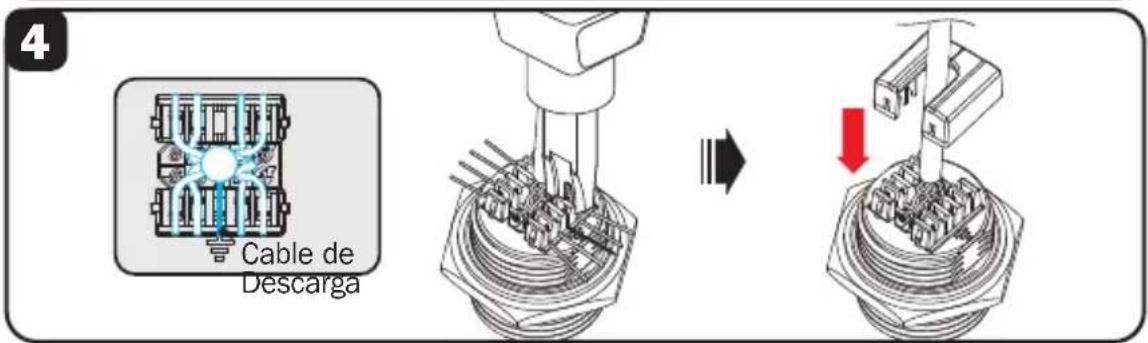

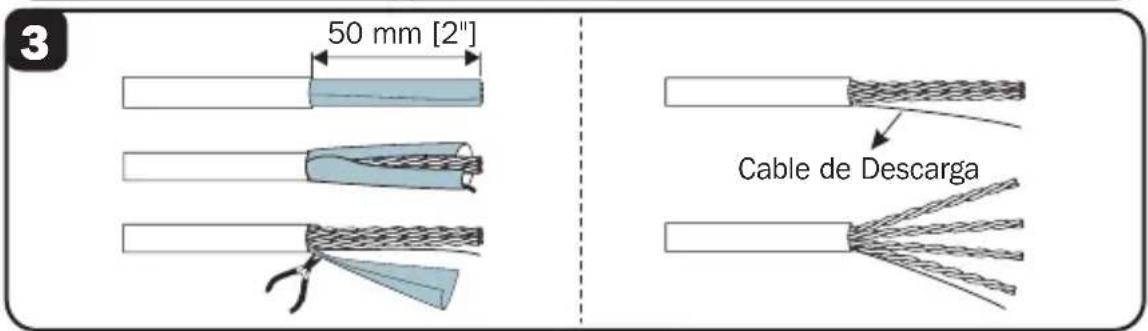

3 50 mm [2" Cable de Descarga


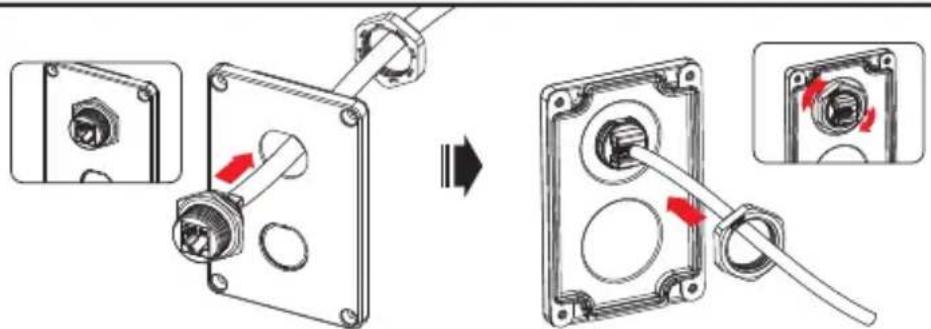

4 Cable de Descarga3. Instalación de Conector Industrial Keystone (N206-KJ01-IND)
5

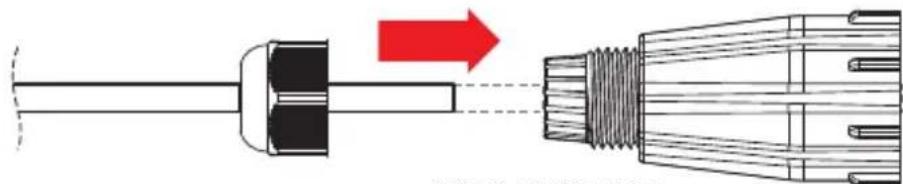

Para la conexión de acoplamiento delantero, puede usar los cables industriales de la serie N206-PCXX-IND. Usted también puede optar por ensamblar su propia conexión de cable con el juego de ensamble impermeable N206-WK01-IND.
4. Combinaciones de Productos para Protección IP44 e IP68
Nota: Para entornos IP68 (sumersión en hasta 1.5 m de agua por 60 minutos), debe usarse el N206-SB01-IND (no el N206-FPXX-IND). La especificación IP68 de hasta 1.5 m de agua por hasta 60 minutos se basa en la garantía del fabricante.
| Placa Frontal | Acopladores de Mampara/ Conectores Keystone | Cables Patch Industriales / Cables USB 3.0 Industriales | Juego de Ensamble de Cable Impermeable | |
| N206-FPXX-IND N20 | 6-BC01-IND (Acoplador de Conector) | N206-PCXX-IND (Cable Cat5e/Cat6) | o | N206-WK01-IND |
| N206-FPXX-IND N20 | 6-KJ01-IND (Conector Keystone) | N206-PCXX-IND (Cable Cat5e/Cat6) | N206-WK01-IND | |
| N206-FPXX-IND N20 | 6-BC01-IND (Acoplador de Conector) | N200P-XXX-IND (Cables Cat6 4PPoE) | N206-WK01-IND | |
| N206-FPXX-IND U32 | 5-000-IND (Acoplador USB 3.0) | U325-XXX-IND (Cable USB 3.0) | ||
| N206-FPXX-IND P56 | 9-000-FF-IND (Acoplador HDMI 4K) | P569-XXX-IND/P569-XXX-IND2 (Cable HDMI 4K) | ||
| N206-FPXX-IND N45 | 5-BC01-IND (Acoplador de Fibra LC/LC) | N820-XXM-IND (Cable de Fibra LC/LC) | ||
| Caja para Instalación en Superficie | Acopladores de Mampara/ Conectores Keystone | Cables Patch Industriales / Cables USB 3.0 Industriales | Juego de Ensamble de Cable Impermeable | |
| N206-SB01-IND N20 | 6-BC01-IND (Acoplador de Conector) | N206-PCXX-IND (Cable Cat5e/Cat6) | o | N206-WK01-IND |
| N206-SB01-IND N20 | 6-KJ01-IND (Conector Keystone) | N206-PCXX-IND (Cable Cat5e/Cat6) | N206-WK01-IND | |
| N206-SB01-IND N20 | 6-BC01-IND (Acoplador de Conector) | N200P-XXX-IND (Cables Cat6 4PPoE) | N206-WK01-IND | |
| N206-SB01-IND U32 | 25-000-IND (Acoplador USB 3.0) | U325-XXX-IND (Cable USB 3.0) | ||
| N206-SB01-IND P56 | 69-000-FF-IND (Acoplador HDMI 4K) | P569-XXX-IND/P569-XXX-IND2 (Cable HDMI 4K) | ||
| N206-SB01-IND N45 | 55-BC01-IND (Acoplador de Fibra LC/LC) | N820-XXM-IND (Cable de Fibra LC/LC) | ||
Garantía
Garantía limitada de por vida
El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por su vida útil. Si el producto resulta defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción. El servicio bajo esta garantía sólo puede obtenerse por el comprador enviando o embarcando el producto (con todos los cargos de envío o embarque prepagados) a: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609. El vendedor reembolsará los cargos de envío.
Antes de devolver cualquier equipo para reparación, visite tripplite.com/support.
ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS.
(Algunos estados no permiten limitaciones en cuanto dura una garantía y algunos estados no permiten la exclusión de limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).
ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.
Información de Cumplimiento con WEEE por los Clientes y Recicladores de Tripp Lite (Unión Europea)
Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clientes adquieren un equipo eléctrico y electrónico nuevo de Tripp Lite están obligados a:
- Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varía de un país a otro)
- Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo
No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.
Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambios sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
Excelencia en Manufactura.
1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support
