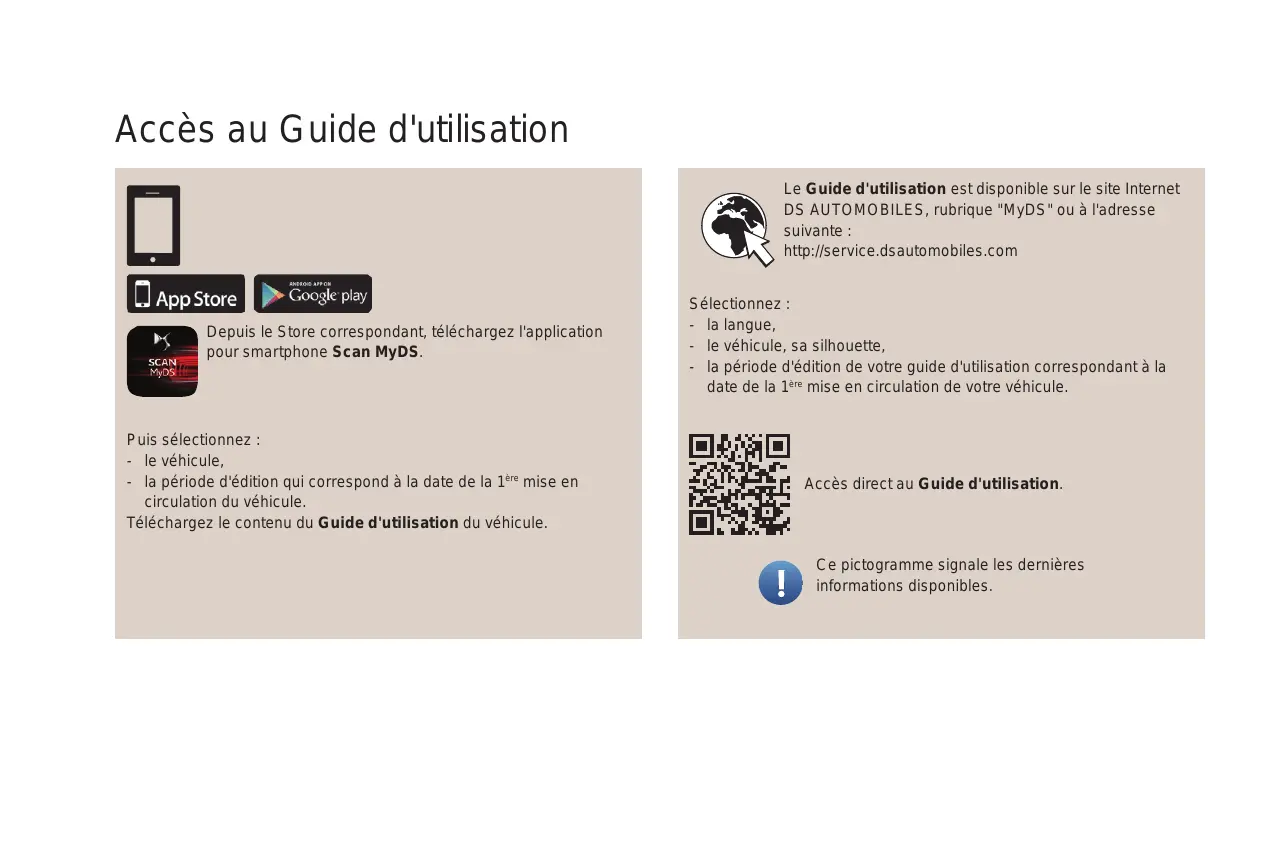

Téléchargez la notice de votre SUV au format PDF gratuitement ! Retrouvez votre notice DS7 - CITROEN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DS7 de la marque CITROEN.
- la période d'édition qui correspond à la date de la 1ère mise en circulation du véhicule. Téléchargez le contenu du Guide d'utilisation du véhicule.
- la langue, - le véhicule, sa silhouette, - la période d'édition de votre guide d'utilisation correspondant à la date de la 1ère mise en circulation de votre véhicule.
Ce document présente les informations et recommandations indispensables à la découverte de votre véhicule, en toute sécurité. Votre véhicule reprend une partie des équipements décrits dans ce document, en fonction du niveau de finition, de la version et des caractéristiques propres au pays de commercialisation. Les descriptions et figures sont données sans engagement. Automobiles CITROËN, société anonyme au capital social de 159 000 000 euros, dont le siège social est situé 7 rue Henri SainteClaire Deville, 92500 RUEIL-MALMAISON, et immatriculée auprès du RCS de Nanterre sous le numéro 642 050199 ci-après dénommé le "Constructeur" se réserve le droit de modifier les caractéristiques techniques, équipements et accessoires sans être tenue de mettre à jour le présent guide. En cas de cession de votre véhicule, pensez à remettre ce Guide d'utilisation au nouveau propriétaire.
Pour toute intervention sur votre véhicule, adressez-vous au réseau du Constructeur, ci-après dénommé le "Réseau", ou à un atelier qualifié.
Avertissement pour la sécurité Information complémentaire Contribution à la protection de la nature Véhicule avec conduite à gauche
118 Programme de stabilité électronique Boîte de vitesses manuelle Boîte de vitesses automatique Modes de conduite Aide au démarrage en pente Indicateur de changement de rapport Stop & Start Détection de sous-gonflage DS ConnectedCAM Reconnaissance des panneaux Limiteur de vitesse Régulateur de vitesse DS Connected Pilot Régulateur de vitesse adaptatif Aide au maintien de la position dans la voie Active Safety Brake avec Alerte Risque Collision et Assistance au freinage d'urgence intelligent Détection d'inattention Alerte de Franchissement Involontaire de Ligne Alerte active de franchissement involontaire de ligne Surveillance d'angles morts Aide au stationnement Caméra de recul – 360 Vision 360 Vision Park Assist DS Park Pilot Vérification des niveaux Contrôles Kit de dépannage provisoire de pneumatique Roue de secours Changement d'une lampe Changement d'un balai d'essuie-vitre Changement d'un fusible Batterie 12 V Remorquage du véhicule Neutralisation des surveillances volumétrique et antisoulèvement de l'alarme
Neutralisation de l'airbag passager Lecteur CD
Neutralisation de la fonction Alerte active de franchissement involontaire de ligne
Activation de la fonction Aide au maintien de la position dans la voie
Commandes d'éclairage extérieur / Indicateurs de direction
Avec une boîte de vitesses automatique, privilégiez le mode automatique, sans appuyer fortement ni brusquement sur la pédale d'accélérateur. L'indicateur de changement de rapport de vitesse vous invite à engager le rapport de vitesse le plus adapté : dès que l'indication s'affiche au combiné, suivez-la aussitôt. Pour les véhicules équipés d'une boîte de vitesses automatique, cet indicateur n'apparait qu'en mode manuel.
Respectez les distances de sécurité entre les véhicules, utilisez le frein moteur plutôt que la pédale de frein, appuyez progressivement sur la pédale d'accélérateur. Ces attitudes contribuent à économiser la consommation de carburant, à réduire le rejet de CO2 et à atténuer le fond sonore de la circulation. En condition de circulation fluide, lorsque vous disposez de la commande "Cruise" au volant, sélectionnez le régulateur de vitesse à partir de 40 km/h.
équipements électriques Avant de partir, si l'habitacle est surchauffé, aérez-le en descendant les vitres et en ouvrant les aérateurs, avant d'utiliser l'air conditionné. Au-delà de 50 km/h, remontez les vitres et laissez les aérateurs ouverts. Pensez à utiliser les équipements permettant de limiter la température dans l'habitacle (occulteur de toit ouvrant, stores…). Coupez l'air conditionné, sauf si la régulation est automatique, dès que vous avez atteint la température de confort désirée.
Arrêtez au plus tôt la commande de siège chauffant. Ne roulez pas avec les projecteurs et les feux antibrouillard allumés quand les conditions de visibilité sont suffisantes. Évitez de faire tourner le moteur, surtout en hiver, avant d'engager la première vitesse ; votre véhicule chauffe plus vite pendant que vous roulez. En tant que passager, si vous évitez d'enchaîner vos supports multimédia (film, musique, jeu vidéo…), vous participerez à limiter la consommation d'énergie électrique, donc de carburant. Débranchez vos appareils nomades avant de quitter le véhicule.
Éco-conduite Limitez la charge de votre véhicule et minimisez la résistance aérodynamique (barres de toit, galerie porte-bagages, portevélos, remorque…). Préférez l'utilisation d'un coffre de toit. Retirez les barres de toit, la galerie portebagages, après utilisation. Dès la fin de la saison hivernale, retirez les pneumatiques neige et remontez vos pneumatiques été.
Vérifiez régulièrement et à froid la pression de gonflage de vos pneumatiques, en vous référant à l'étiquette située sur l'entrée de porte, côté conducteur. Effectuez cette vérification plus particulièrement : avant un long déplacement, à chaque changement de saison, après un stationnement prolongé.
Entretenez régulièrement votre véhicule (huile, filtre à huile, filtre à air, filtre habitacle…) et suivez le calendrier des opérations préconisées dans le plan d'entretien du constructeur. Avec un moteur Diesel BlueHDi, lorsque le système SCR est défaillant, votre véhicule devient polluant ; rendez-vous rapidement dans le Réseau ou dans un atelier qualifié pour rendre le niveau d'émission d'oxydes d'azote conforme à la réglementation. Au moment du remplissage du réservoir de carburant, n'insistez pas au-delà de la 3ème coupure du pistolet, vous éviterez le débordement. Au volant de votre véhicule neuf, ce n'est qu'après les 3 000 premiers kilomètres que vous constaterez une meilleure régularité de votre consommation moyenne de carburant.
Indicateur de changement de rapport. État de la boîte de vitesses automatique. Totalisateur kilométrique (km ou miles). Zone d'affichage personnalisé. Messages d'alerte. Le nouvel affichage est appliqué instantanément. Selon équipement du véhicule, les types d'informations disponibles sont les suivants : - Indicateur de vitesse numérique. - Ordinateur de bord. - Lecture des panneaux de signalisation. - Aides à la conduite. - Niveau de vigilance. - Rappel des consignes de navigation. - Paramètres dynamiques du véhicule (mode Sport).
Instruments de bord Indicateur de changement de rapport. État de la boîte de vitesses automatique. Mode de conduite. Indicateur de vitesse numérique (km/h ou mph). Consignes du régulateur ou du limiteur de vitesse. Affichage des panneaux de limitations de vitesse. État de la fonction aide au maintien de la position dans la voie.
- à des emplacements fixes : • la jauge à carburant, • l'indicateur de température du liquide de refroidissement, • le totalisateur kilométrique. - à des emplacements variables : • les informations liées à la boîte de vitesses et à l'indicateur de changement de rapport, • l'indicateur de vitesse numérique, • les messages d'état ou d'alerte affichés temporairement.
En fonction du mode d'affichage choisi et des équipements activés, des informations complémentaires peuvent être affichées : - le compte-tours, - l'ordinateur de bord, - les fonctions d'aide à la conduite, - le limiteur ou le régulateur de vitesse, - le média en cours d'écoute, - les consignes de navigation / guidage, - les informations moteur avec le mode Sport, - l'écran de la fonction DS Night Vision, …
Vous pouvez modifier l'apparence du combiné, en choisissant : - une couleur d'affichage, - un mode d'affichage. Langue d'affichage et unités Elles dépendent du paramétrage de l'écran tactile. En cas de déplacement à l'étranger, il est impératif d'afficher la vitesse dans l'unité officielle du pays dans lequel vous circulez (km/h, km ou mph, miles).
Les choix possibles sont les suivants : F "Cashmere" : violet, F "Titanium" : carmin, F "Normal" (pas d'ambiance activée) : blanc et champagne. Pour plus d'informations sur la Fonction DS Sensorial Drive, reportez-vous à la rubrique correspondante.
- "CADRANS" : affichage standard des indicateurs de vitesse analogique et numérique, du compte-tours, de la jauge à carburant, de l'indicateur de température du liquide de refroidissement et du totalisateur kilométrique. -
F Tournez la molette située à gauche du volant pour afficher et faire défiler les différents modes sur la partie droite du combiné. F Une fois que le mode d'affichage sélectionné apparaît, appuyez sur la molette pour valider. Sans action sur la molette, le mode d'affichage sélectionné est appliqué automatiquement après quelques instants.
"PERSONNEL" et sélectionner les informations à afficher dans les zones personnalisables du combiné :
"CONDUITE" : affichage standard avec en plus les informations liées aux systèmes d'aide à la conduite en cours. "MINIMAL" : affichage réduit avec l'indicateur de vitesse numérique et le totalisateur kilométrique et, en cas d'alerte uniquement, la jauge à carburant et l'indicateur de température du liquide de refroidissement.
• "Aides à la conduite". • "Défaut" (vide). • "Infos moteur" (mode Sport). • "G-mètres" (mode Sport). F Validez pour enregistrer et quitter. Si le mode d'affichage en cours est "PERSONNEL", la nouvelle sélection s'affiche instantanément. Par mesure de sécurité, ces réglages doivent être effectués impérativement à l'arrêt.
Seule la mise en relation du type d'allumage avec l'état de fonctionnement du véhicule permet de savoir, si la situation est normale ou s'il s'agit d'une anomalie. Pour plus d'informations, reportez-vous aux tableaux des témoins correspondants.
L'allumage de l'un des témoins confirme la mise en marche du système correspondant.
En cas de persistance, avant de rouler, consultez le témoin d'alerte concerné.
L'allumage de la plupart des témoins s'accompagne de l'affichage d'un message et d'un signal sonore.
Toute anomalie entraînant l'allumage d'un témoin d'alerte doit faire l'objet d'un diagnostic complémentaire à l'aide du message associé. En cas de problème, n'hésitez pas à consulter le Réseau ou un atelier qualifié.
L'allumage de l'un des témoins confirme l'arrêt volontaire du système correspondant. Celui-ci peut s'accompagner d'un signal sonore et de l'affichage d'un message.
L'arrêt du véhicule est impératif dès que les conditions de circulation et de sécurité le permettent. Stationnez, coupez le contact et faites appel au Réseau ou à un atelier qualifié.
Attendez le refroidissement du moteur pour compléter le niveau, si nécessaire. Si le problème persiste, consultez le Réseau ou un atelier qualifié.
Attendez le refroidissement du moteur pour compléter le niveau, si nécessaire. Si le problème persiste, consultez le Réseau ou un atelier qualifié.
Stationnez, coupez le contact et consultez le Réseau ou un atelier qualifié.
Le niveau de charge de la batterie nécessite l'immobilisation immédiate du véhicule, dès que les conditions de circulation et de sécurité le permettent. Si le frein de stationnement électrique ne fonctionne plus, immobilisez le véhicule : F Avec une boîte de vitesses manuelle, engagez une vitesse. F Avec une boîte de vitesses automatique, installez les cales contre l'une des roues.
Respectez les consignes de sécurité. Pour plus d'informations sur le Frein de stationnement électrique, reportez-vous à la rubrique correspondante.
Pour plus d'informations sur le Frein de stationnement électrique, reportez-vous à la rubrique correspondante.
Réseau ou par un atelier qualifié.
Faites l'appoint avec un liquide conforme aux prescriptions du constructeur. Si le problème persiste, faites vérifier le circuit par le Réseau ou par un atelier qualifié.
Faites vérifier par le Réseau ou par un atelier qualifié.
S'il ne s'éteint pas, consultez rapidement le Réseau ou un atelier qualifié.
Pour les autres anomalies, comme la défaillance du système de détection de sous-gonflage, consultez le Réseau ou un atelier qualifié.
L'échéance de révision est dépassée.
La révision de votre véhicule doit être effectuée dès que possible.
Le système est défaillant.
Instruments de bord Témoin Pour plus d'informations sur le système Alerte Risque Collision / Active Safety Brake, reportezvous à la rubrique correspondante.
Franchissement Involontaire de Ligne
Franchissement Involontaire de Ligne, reportezvous à la rubrique correspondante.
Faites vérifier le système par le Réseau ou par un atelier qualifié.
Franchissement Involontaire de Ligne, reportezvous à la rubrique correspondante.
Faites vérifier le système par le Réseau ou par un atelier qualifié. Pour plus d'informations sur l'Alerte active de Franchissement Involontaire de Ligne, reportezvous à la rubrique correspondante.
Franchissement Involontaire de Ligne
Vous devez réinitialiser le système après chaque ajustement de la pression d'un ou de plusieurs pneumatiques et après le changement d'une ou de plusieurs roues. Pour plus d'informations sur la Détection de sous-gonflage, reportez-vous à la rubrique correspondante.
Faites vérifier le système par le Réseau ou par un atelier qualifié.
Fixe dans l'afficheur des témoins de ceinture et d'airbag frontal passager.
à gants, est actionnée sur la position "OFF".
Actionnez la commande sur la position "ON" pour activer l'airbag frontal passager. Dans ce cas, n'installez pas de siège enfant "dos à la route" à cette place.
Instruments de bord Témoin à gants, est actionnée sur la position "ON". L'airbag frontal passager est activé.
Actionnez la commande sur la position "OFF" pour neutraliser l'airbag frontal passager. Dans ce cas, vous pouvez installer un siège enfant "dos à la route", sauf en cas d'anomalie de fonctionnement des airbags (témoin d'alerte Airbags allumé).
Le témoin se rallume à chaque mise du contact, tant qu'un complément de carburant suffisant n'est pas effectué. Le signal sonore et le message sont répétés, à une cadence qui croît au fur et à mesure que le niveau baisse et se rapproche de "0". Capacité du réservoir : - 62 litres (versions essence) - 55 litres (versions Diesel) Ne roulez jamais jusqu'à la panne sèche, ceci pourrait endommager les systèmes d'antipollution et d'injection.
éviter la panne. Vous pouvez verser jusqu'à 10 litres d'AdBlue ® dans son réservoir.
Il est impératif de verser une quantité minimale de 5 litres d'AdBlue ® dans son réservoir.
Instruments de bord Témoin Vous avez dépassé la limite de roulage autorisée après confirmation du dysfonctionnement du système d'antipollution : le dispositif d'antidémarrage empêche le redémarrage du moteur.
La durée d'allumage du témoin est déterminée par les conditions climatiques (jusqu'à environ trente secondes en conditions hivernales sévères). Avec l'Accès et Démarrage Mains Libres, à l'extinction, le démarrage est immédiat, à condition de maintenir l'appui sur la pédale de frein pour les véhicules à boîte de vitesses automatique. Avec l'Accès et Démarrage Mains Libres, à l'extinction, le démarrage est immédiat, à condition de maintenir l'appui sur la pédale d'embrayage pour les véhicules à boîte de vitesses manuelle.
60 km/h jusqu'à l'extinction du témoin.
Instruments de bord Témoin Le moteur ne se coupera pas au prochain arrêt de circulation. Réactivez la fonction en appuyant de nouveau sur la touche. Pour plus d'informations sur le Stop & Start, reportez-vous à la rubrique correspondante.
Pour désactiver l'essuyage automatique, actionnez de nouveau la commande vers le bas ou placez la commande d'essuie-vitre sur une autre position.
Indicateur de direction gauche
La caméra, placée sur le haut du pare-brise, gère l'allumage des feux de route ou des feux de croisement, en fonction de l'éclairage extérieur et des conditions de circulation. Pour plus d'informations sur la Commutation Automatique Feux de Route, reportez-vous à la rubrique correspondante.
Le desserrage automatique est indisponible.
Si le desserrage automatique est indisponible, un message d'aide s'affiche à l'accélération lorsque le frein de stationnement est serré, pour vous inciter à utiliser le desserrage manuel.
Le frein de stationnement électrique n'est utilisable que manuellement. Si le desserrage automatique est également indisponible, un message d'aide s'affiche à l'accélération lorsque le frein de stationnement est serré, pour vous inciter à utiliser le desserrage manuel.
Si les demandes de serrage et de desserrage manuelles sont inopérantes, la palette du frein de stationnement électrique est défaillante. Les fonctions automatiques doivent être utilisées en toutes circonstances : elles sont automatiquement réactivées en cas de défaillance de la palette.
Instruments de bord Témoin Si cette procédure ne fonctionne pas, vous devez sécuriser votre véhicule : F Stationnez sur un endroit plat. F Avec une boîte de vitesses manuelle, engagez une vitesse. F Avec une boîte de vitesses automatique, sélectionnez le mode P, puis installez les cales fournies contre l'une des roues. Faites appel au Réseau ou à un atelier qualifié.
F Stationnez sur un endroit plat. F Avec une boîte de vitesses manuelle, engagez une vitesse. F Avec une boîte de vitesses automatique, sélectionnez le mode P, puis installez les cales fournies contre l'une des roues. Faites appel au Réseau ou à un atelier qualifié.
Témoin Clé d'entretien
F Coupez le contact. F Appuyez sur le bouton, situé à l'extrémité de la commande d'essuie-vitre, et maintenez-le enfoncé. F Mettez le contact ; l'afficheur kilométrique commence un compte à rebours. F Lorsque l'afficheur indique =0, relâchez le bouton ; la clé disparaît.
Diesel BlueHDi, associé au témoin de Service.)
L'information d'entretien est accessible par la touche "Diagnostic" dans le menu Véhicule / Conduite de l'écran tactile.
(Suivant version.) Sur les versions équipées d'une jauge électrique, la conformité du niveau d'huile moteur s'affiche quelques secondes au combiné, à la mise du contact, après l'information d'entretien, sous la forme de messages. Toute vérification de ce niveau n'est valable que si le véhicule est sur un sol horizontal, moteur à l'arrêt depuis plus de 30 minutes.
Il est indiqué par l'affichage d'un message indiquant d'ajuster le niveau, accompagné de l'allumage du témoin de service et d'un signal sonore. Si le manque d'huile est confirmé par la vérification à la jauge manuelle, complétez impérativement le niveau pour éviter la détérioration du moteur. Pour plus d'informations sur la Vérification des niveaux, reportez-vous à la rubrique correspondante.
Il est signalé par l'affichage du message "Mesure niveau d'huile invalide" au combiné. Consultez le Réseau ou un atelier qualifié. En cas de dysfonctionnement de la jauge électrique, le niveau d'huile moteur n'est plus surveillé. Tant que le système est défaillant, vous devez contrôler le niveau d'huile moteur à l'aide de la jauge manuelle située dans le compartiment moteur. Pour plus d'informations sur la Vérification des niveaux, reportez-vous à la rubrique correspondante.
- dans la zone A, la température est correcte, - dans la zone B, la température est trop élevée ; ce témoin et le témoin d'alerte centralisée STOP s'allument en rouge au combiné, accompagné de l'affichage d'un message et d'un signal sonore. Arrêtez impérativement votre véhicule dans les meilleures conditions de sécurité. Attendez quelques minutes avant de couper le moteur. Après avoir coupé le contact, ouvrez prudemment le capot et vérifiez le niveau du liquide de refroidissement.
Vérification des niveaux, reportez-vous à la rubrique correspondante.
Ces indicateurs d'autonomie sont présents uniquement sur les versions Diesel BlueHDi. Dès que le niveau de réserve du réservoir d'AdBlue ® est entamé ou après la détection d'un dysfonctionnement du système de dépollution SCR, un indicateur permet de connaître, dès la mise du contact, l'estimation des kilomètres restant à parcourir avant le blocage du démarrage du moteur.
Autonomie supérieure à 2 400 km A la mise du contact, aucune information sur l'autonomie ne s'affiche automatiquement. L'information d'autonomie est accessible par la touche "Diagnostic" dans le menu Véhicule / Conduite de l'écran tactile.
En roulant, le signal sonore et l'affichage du message se déclenchent tous les 100 km tant que le niveau du liquide n'a pas été complété. Il est impératif d'effectuer un appoint dès que possible avant que le réservoir ne se vide complètement ; sinon, le moteur ne pourrait plus redémarrer.
Démarrage impossible".
Démarrage impossible dans x km") indiquant l'autonomie de roulage exprimée en kilomètres ou miles. En roulant, le signal sonore et le message se déclenchent tous les 10 km, tant que le niveau d'AdBlue n'a pas été complété. Il est impératif d'effectuer un appoint dès que possible avant que le réservoir ne se vide complètement ; sinon, le moteur ne pourrait plus redémarrer.
Pour pouvoir redémarrer le moteur, il est impératif de verser une quantité minimale de 5 litres d'AdBlue ® dans son réservoir.
(moteurs BlueHDi), et notamment pour réaliser l'appoint, reportez-vous à la rubrique correspondante.
1 100 km parcourus après confirmation du dysfonctionnement du système d'antipollution SCR. Dès que possible, faites vérifier le système dans le Réseau ou dans un atelier qualifié.
"Défaut antipollution". L'alerte se déclenche en roulant, lorsque le dysfonctionnement est détecté pour la première fois, puis à la mise du contact lors des trajets suivants, tant que la cause du dysfonctionnement persiste.
30 secondes tant que le dysfonctionnement du système d'antipollution SCR subsiste. L'alerte est renouvelée dès la mise du contact. Dès que possible, vous devez vous adresser au Réseau ou à un atelier qualifié. Sinon, vous ne pourrez plus redémarrer le véhicule. Démarrage interdit
Démarrage interdit". Elle est accessible par le menu Véhicule / Conduite de l'écran tactile. Les informations suivantes s'affichent au combiné : - le niveau d'huile moteur, - l'échéance de révision, - l'autonomie de roulage liée à l'AdBlue et au système SCR pour les versions Diesel BlueHDi, - les alertes en cours.
En cas de déplacement à l'étranger, vous pouvez être amené à modifier l'unité de distance : l'affichage de la vitesse doit être exprimé dans l'unité officielle du pays (km ou mile). Le changement d'unité se fait par le menu de configuration de l'écran, véhicule à l'arrêt.
Il mesure la distance totale parcourue par le véhicule depuis sa première mise en circulation.
L'affichage des données de l'ordinateur de bord est permanent lorsque vous avez sélectionné le mode d'affichage "ORDINATEUR DE BORD" ou "PERSONNEL", selon version. Pour tous les autres modes d'affichage, un appui sur l'extrémité de la commande d'essuie-vitre fera apparaître ces données temporairement dans une fenêtre spécifique.
F Appuyez sur la touche Réglages. ou
• la distance parcourue, pour le premier trajet.
Instruments de bord - • la distance parcourue, pour le second trajet.
F Lorsque le trajet désiré est affiché, appuyez plus de deux secondes sur le bouton, situé à l'extrémité de la commande d'essuie-vitre. Les trajets "1" et "2" sont indépendants et d'utilisation identique.
5 litres, l'autonomie est recalculée et s'affiche si elle dépasse 100 km. Si des tirets s'affichent durablement en roulant à la place des chiffres, consultez le Réseau ou un atelier qualifié.
(l/100 km ou km/l ou mpg) Calculée depuis les dernières secondes écoulées. Si votre véhicule est équipé du Stop & Start, un compteur de temps cumule les durées de mise en mode STOP au cours du trajet. Il se remet à zéro à chaque mise du contact.
(l/100 km ou km/l ou mpg) Calculée depuis la dernière remise à zéro des données du trajet. - aux menus de paramétrage des fonctions et des équipements du véhicule, - aux commandes des équipements audio et du téléphone et à l'affichage des informations associées, - à l'affichage des fonctions d'aides visuelles à la manoeuvre (aide graphique au stationnement, Park Assist, …), - aux services Internet et à l'affichage des informations associées. et, suivant équipement, il permet : - l'accès aux commandes du système de navigation et l'affichage des informations associées.
Certaines fonctions ne sont pas accessibles en roulant.
Recommandations Cet écran est de type capacitif. L'utilisation est possible par toutes les températures. Ne pas utiliser d'objets pointus sur l'écran tactile. Ne pas toucher l'écran tactile avec les mains mouillées. Utilisez un chiffon propre et doux pour le nettoyage de l'écran tactile.
Pour désactiver / activer une fonction, sélectionnez "OFF" ou "ON". Utilisez cette touche pour modifier le paramétrage d'une fonction. Utilisez cette touche pour accéder à des informations complémentaires sur la fonction. Utilisez cette touche pour valider. Utilisez cette touche pour revenir à la page précédente.
Instruments de bord Pour plus d'informations sur la Fonction DS Sensorial Drive, reportez-vous à la rubrique correspondante. Radio Media. Voir rubrique "Audio et télématique". Climatisation. Permet de gérer les différents réglages de température, débit d'air… Pour plus d'informations sur l'Air conditionné manuel et l'Air conditionné automatique bizone, reportez-vous aux rubriques correspondantes. Navigation connectée. Voir rubrique "Audio et télématique".
Vous pouvez également appuyer avec trois doigts sur l'écran tactile pour faire apparaître l'ensemble des touches des menus.
Voir rubrique "Audio et télématique".
Notifications. Accès aux Réglages de l'écran tactile et du combiné numérique (date/heure, langues, unités, …).
Réglage du volume / coupure du son. Voir rubrique "Audio et télématique".
Voir rubrique "Audio et télématique".
"Surveillance d'angles morts" : activation / neutralisation de la surveillance des angles morts.
DS Connect Radio Les fonctions accessibles par le bandeau supérieur sont détaillées dans le tableau ci-dessous. Pour revenir à l'affichage en cours, appuyez sur l'écran noir ou sur l'un des boutons de menu. Réglage de la luminosité de l'éclairage d'ambiance du combiné. Choix et paramétrage de trois profils utilisateurs. Paramétrages de l'écran tactile et du combiné numérique. Paramétrages de confidentialité des données privées et/ou de localisation. Activation et réglage des paramètres du Wi-Fi.
- température (°Celcius ou °Fahrenheit), - distances et consommations (l/100 km, mpg ou km/l). Choix de la langue d'affichage de l'écran tactile et du combiné numérique. Réglage de la date et de l'heure. Choix du type d'informations à afficher dans le combiné numérique.
Paramétrages de l'écran tactile et du combiné numérique Touche
Choix de la synchronisation sur GPS. Réglage des paramètres d'affichage (défilement des textes, animations…) et de la luminosité. Choix et paramétrage de trois profils utilisateurs. Choix du type d'informations à afficher dans le combiné numérique.
Avec DS Connect Radio F Sélectionnez le menu Réglages dans le bandeau supérieur de l'écran tactile. F Sélectionnez "Configuration système". F Sélectionnez "Date et heure".
Les réglages de la date et de l'heure ne sont disponibles que si la synchronisation avec le GPS est désactivée. F Sélectionnez le menu Réglages dans le bandeau supérieur ou latéral de l'écran tactile. F Appuyez sur la touche "OPTIONS" pour accéder à la page secondaire. F Sélectionnez "Réglage heuredate".
F Réglez l'heure ou la date à l'aide du pavé numérique. F Validez par "OK".
Vous pouvez choisir : - De modifier le fuseau horaire. - De modifier le format d'affichage de la date et de l'heure (12h/24h). - D'activer ou de désactiver la fonction de gestion d’heure d’été (+1 heure). - D'activer ou de désactiver la synchronisation avec les GPS (UTC).
- verrouillage de secours des portes. La télécommande permet de réaliser, selon version, les fonctions suivantes à distance : - déverrouillage / verrouillage / superverrouillage du véhicule. - déverrouillage – ouverture / fermeture du coffre. - allumage des feux. - rabattement / déploiement des rétroviseurs extérieurs. - activation / neutralisation de l'alarme - ouverture des vitres. - fermeture des vitres et du toit ouvrant. - localisation du véhicule. - antidémarrage du véhicule.
Pour la remettre en place, maintenez au préalable ce bouton tiré.
F Appuyez sur le bouton.
Conduite / Véhicule de l'écran tactile. F Appuyez sur le bouton de déverrouillage. F Pour déverrouiller les autres portes et le coffre, appuyez une seconde fois sur le bouton. Au premier appui sur le bouton de déverrouillage, le clignotement des feux indicateurs de direction pendant quelques secondes signale : - le déverrouillage total ou sélectif du véhicule pour les versions sans alarme, - la désactivation de l'alarme pour les autres versions. Selon version, les rétroviseurs extérieurs se déploient.
Néanmoins, si votre véhicule en est équipé, l'alarme sera totalement activée au bout de 45 secondes environ. En cas de déverrouillage par inadvertance et sans aucune action sur les portes ou le hayon, le véhicule se reverrouillera automatiquement au bout de 30 secondes environ. Si l'alarme avait été activée au préalable, elle se réactivera automatiquement.
F Appuyez sur le bouton. A l'appui sur le bouton de verrouillage, l'allumage des feux indicateurs de direction pendant quelques secondes signale : - le verrouillage du véhicule pour les versions sans alarme, - l'activation de l'alarme pour les autres versions. Selon version, les rétroviseurs extérieurs se rabattent.
à la télécommande sont paramétrables par le menu Conduite / Véhicule de l'écran tactile.
F Dans les cinq secondes, appuyez de nouveau sur le bouton de verrouillage pour super-verrouiller le véhicule. Pour les versions sans alarme, le superverrouillage est confirmé par l'allumage des feux indicateurs de direction pendant quelques secondes au second appui sur le bouton de verrouillage.
Il neutralise également le bouton du verrouillage centralisé, situé sur la planche de bord. Ne laissez donc jamais personne à l'intérieur du véhicule, quand celui-ci est super-verrouillé. Fermeture des vitres et du toit ouvrant Le maintien de l'appui sur le bouton de verrouillage permet la fermeture des vitres et, selon version, du toit ouvrant jusqu'à la position désirée. Cette manoeuvre déclenche également la fermeture du rideau d'occultation. Lors de la fermeture des vitres et du toit ouvrant, assurez-vous que rien ni personne n'empêche leurs fermetures correctes. Sur les versions avec alarme, pour laisser les vitres et/ou le toit ouvrant entrouvert, il est nécessaire de neutraliser au préalable la surveillance volumétrique de l'alarme. Pour plus d'informations sur l'Alarme, reportez-vous à la rubrique correspondante.
Cette fonction est disponible selon version. F Effectuez un appui court sur ce bouton de la télécommande. Les feux de position, les feux de croisement, les feux de plaque minéralogique et les spots de rétroviseurs extérieurs s'allument pendant 30 secondes. Un nouvel appui, avant la fin de la temporisation, entraîne l'extinction immédiate des feux.
Par défaut, le déverrouillage sélectif du hayon est activé et le fonctionnement motorisé est désactivé. F Effectuez un appui long sur ce bouton pour déverrouiller le coffre et déclencher l'ouverture motorisée du hayon. Les portes et la trappe à carburant restent verrouillées. Si le déverrouillage sélectif du hayon est neutralisé, l'appui sur le bouton déverrouille complètement le véhicule.
Pour verrouiller le véhicule, il est nécessaire de refermer le hayon.
La clé électronique sert également de télécommande. Pour plus de détails sur la Télécommande, reportez-vous à la rubrique correspondante.
Ouverture des vitres Selon version, le maintien de la main derrière la poignée ou de l'appui sur la commande du hayon permet l'ouverture des vitres jusqu'à la position désirée. Le clignotement des feux indicateurs de direction pendant quelques secondes signale : - le déverrouillage du véhicule pour les versions sans alarme, - la désactivation de l'alarme pour les autres versions.
F Pour déverrouiller l'ensemble du véhicule, passez la main derrière la poignée d'une des portes passager, avec la clé électronique à proximité de la porte passager, ou appuyez sur la commande d'ouverture du hayon, avec la clé électronique à proximité de l'arrière du véhicule. Le paramétrage du déverrouillage sélectif de la porte conducteur se fait par le menu Conduite / Véhicule de l'écran tactile. Au déverrouillage de la porte conducteur, le clignotement des feux indicateurs de direction pendant quelques secondes signale : - le déverrouillage sélectif du véhicule pour les versions sans alarme, - la désactivation de l'alarme pour les autres versions. Selon version, les rétroviseurs extérieurs se déploient.
F Appuyez sur la commande d'ouverture du hayon pour déverrouiller uniquement le coffre. Les portes restent verrouillées. Si le déverrouillage sélectif du hayon est neutralisé, l'appui sur cette commande déverrouille également les portes.
à l'intérieur du véhicule, le verrouillage centralisé ne s'effectue pas. Néanmoins, l'alarme (si présente) sera totalement activée au bout de 45 secondes environ.
Le rabattement et le déploiement automatiques des rétroviseurs extérieurs sont paramétrables par le menu Conduite / Véhicule de l'écran tactile.
Pour plus d'informations sur le démarrage avec l'Accès et Démarrage Mains Libres, reportez-vous à la rubrique correspondante.
Par mesure de sécurité (enfants à bord), ne quittez jamais le véhicule sans la clé électronique du système Accès et Démarrage Mains Libres, même pour une courte durée. Faites attention au risque de vol du véhicule lorsque la clé électronique du système Accès et Démarrage Mains Libres se trouve dans l'une des zones définies, avec votre véhicule déverrouillé.
Fermeture des vitres et du toit ouvrant Le maintien de l'appui sur la poignée ou sur la commande du hayon permet la fermeture des vitres et, selon version, du toit ouvrant jusqu'à la position désirée. Cette manoeuvre déclenche également la fermeture du rideau d'occultation. Assurez-vous que rien n'empêche la fermeture correcte des vitres et du toit ouvrant. Faites particulièrement attention aux enfants pendant les manoeuvres de vitres.
L'allumage des feux indicateurs de direction pendant quelques secondes signale : - le verrouillage du véhicule pour les versions sans alarme, - l'activation de l'alarme pour les autres versions. Selon version, les rétroviseurs extérieurs se rabattent.
Il est recommandé de la garder sur soi.
Réseau ou un atelier qualifié. Un apport soudain d'eau (jet d'eau, lavage haute pression, …) peut être considéré par le système comme une volonté d'accès au véhicule.
Le super-verrouillage rend les commandes intérieures des portes inopérantes. Il neutralise également le bouton du verrouillage centralisé, situé sur la planche de bord. Ne laissez donc jamais personne à l'intérieur du véhicule, quand celui-ci est super-verrouillé.
F Dans les cinq secondes, appuyez de nouveau sur l'une de ces commandes de verrouillage pour super-verrouiller le véhicule. Au premier appui sur l'une des commandes de verrouillage, l'allumage des feux indicateurs de direction pendant quelques secondes signale : - le verrouillage du véhicule pour les versions sans alarme, - l'activation de l'alarme pour les autres versions. Selon version, les rétroviseurs extérieurs se rabattent. Au second appui, l'allumage des feux indicateurs de direction pendant quelques secondes signale le super-verrouillage du véhicule pour les versions sans alarme.
Ouvertures Perte des clés, de la télécommande, de la clé électronique Rendez-vous dans le Réseau avec le certificat d'immatriculation du véhicule, votre pièce d'identité et si possible, l'étiquette comportant le code des clés. Le Réseau pourra récupérer le code clé et le code transpondeur pour commander une nouvelle clé. Télécommande La télécommande haute fréquence est un système sensible ; ne la manipulez pas dans vos poches au risque de déverrouiller le véhicule à votre insu. Évitez de manipuler les boutons de votre télécommande hors de portée et hors de la vue de votre véhicule. Vous risquez de la rendre inopérante. Il serait alors nécessaire de procéder à une nouvelle réinitialisation. La télécommande ne peut pas fonctionner tant que la clé est dans l'antivol, même contact coupé. Verrouillage du véhicule Rouler avec les portes verrouillées peut rendre l'accès des secours dans l'habitacle plus difficile en cas d'urgence. Par mesure de sécurité (enfants à bord), retirez la clé de l'antivol ou prenez la clé électronique en quittant le véhicule, même pour une courte durée.
La clé électronique de l'Accès et Démarrage Mains Libres risque de ne pas fonctionner si elle est à proximité d'un appareil électronique : téléphone, ordinateur portable, champs magnétiques intenses, … Protection antivol N'apportez aucune modification au système d'antidémarrage électronique, cela pourrait engendrer des dysfonctionnements. Pour les versions avec contacteur à clé, n'oubliez pas de retirer la clé et de tourner le volant pour bloquer la colonne de direction. Lors de l'achat d'un véhicule d'occasion Faites effectuer une mémorisation des clés par le Réseau, afin d'être sûr que les clés en votre possession sont les seules qui permettent la mise en route du véhicule.
Rapportez-les à un point de collecte agréé.
Déverrouillage / Verrouillage total du véhicule avec la clé Ces procédures doivent être utilisées dans les cas suivants : - pile de la télécommande usée, - dysfonctionnement de la télécommande, - véhicule dans une zone à forts rayonnements électromagnétiques. Dans le premier cas, vous pouvez également procéder au changement de la pile de la télécommande. Reportez-vous à la rubrique correspondante. Dans le deuxième cas, vous pouvez également procéder à la réinitialisation de la télécommande. Reportez-vous à la rubrique correspondante.
Selon version, les rétroviseurs extérieurs se déploient. Si l'alarme est activée, la sirène retentira à l'ouverture de la porte ; elle se coupera à la mise du contact.
F Tournez la clé vers l'arrière du véhicule.
Selon version, les rétroviseurs extérieurs se rabattent. Si votre véhicule est équipé de l'alarme, cette fonction ne s'activera pas au verrouillage avec la clé.
Ces procédures doivent être utilisées dans les cas suivants : - dysfonctionnement du verrouillage centralisé, - batterie débranchée ou déchargée.
F Tournez la clé vers l'arrière du véhicule pour la verrouiller, ou vers l'avant pour la déverrouiller. F Tournez la clé vers l'arrière du véhicule pour le verrouiller. F Dans les cinq secondes, tournez de nouveau la clé vers l'arrière du véhicule pour le super-verrouiller. A la seconde manoeuvre, l'allumage des feux indicateurs de direction pendant quelques secondes signale le superverrouillage du véhicule pour les versions sans alarme. Selon version, les rétroviseurs extérieurs se rabattent.
F Retirez le capuchon noir, situé sur le chant de porte, à l'aide de la clé. F Insérez la clé sans forcer dans la cavité, puis sans tourner, déplacez latéralement le loquet vers l'intérieur de la porte. F Retirez la clé et remettez en place le capuchon noir. F Fermez les portes et vérifiez le bon verrouillage du véhicule depuis l'extérieur. En cas de dysfonctionnement du verrouillage centralisé, il est impératif de débrancher la batterie pour verrouiller le coffre et assurer ainsi le verrouillage complet du véhicule.
Un message s'affiche au combiné lorsque le remplacement de la pile est nécessaire. Pile réf. : CR2032 / 3 volts.
F Retirez la pile usée de son logement. F Mettez en place la pile neuve en respectant la polarité, puis clippez le couvercle sur le boîtier. F Réinitialisez la télécommande. Pour plus d'informations sur la Réinitialisation de la télécommande, reportez-vous à la rubrique correspondante.
Après un changement de pile ou en cas de dysfonctionnement, il peut être nécessaire de réinitialiser la télécommande.
F Placez la clé électronique contre le lecteur de secours, situé sur la colonne de direction et maintenez-la jusqu'à la mise du contact. F Avec une boîte de vitesses manuelle, placez le levier au point mort puis appuyez à fond sur la pédale d'embrayage. F Avec une boîte de vitesses automatique, depuis le mode P appuyez à fond sur la pédale de frein. F Mettez le contact en appuyant sur le bouton "START/STOP". La clé électronique est de nouveau complètement opérationnelle. Si le dysfonctionnement persiste après la réinitialisation, consultez rapidement le Réseau ou un atelier qualifié.
F Après un super-verrouillage, utilisez nécessairement la télécommande, l'Accès et Démarrage Mains Libres ou la clé intégrée pour déverrouiller le véhicule.
F Appuyez sur ce bouton pour verrouiller le véhicule. Le voyant rouge du bouton s'allume.
F Appuyez de nouveau sur ce bouton pour déverrouiller le véhicule. Le voyant rouge du bouton s'éteint.
Pour plus d'informations sur la Sécurité anti-agression, reportez-vous à la rubrique correspondante.
Cette fonction permet de verrouiller automatiquement et simultanément les portes et le volet de coffre en roulant, dès que la vitesse du véhicule dépasse 10 km/h.
Transport d'objets longs ou encombrants Si vous souhaitez rouler avec le coffre ouvert, vous devez appuyer sur la commande de verrouillage centralisé pour verrouiller les portes. Sinon, à chaque fois que le véhicule dépassera la vitesse de 10 km/h, le bruit de rebond et l'alerte ci-dessus se manifesteront. L'appui sur la commande de verrouillage centralisé permet de déverrouiller le véhicule. Au-dessus de 10 km/h, ce déverrouillage est temporaire.
Ouvertures Vous pouvez activer ou neutraliser cette fonction de manière permanente. F Contact mis, appuyez sur ce bouton jusqu'au déclenchement du signal sonore et l'affichage du message de confirmation correspondant. L'état de la fonction reste en mémoire à la coupure du contact. Rouler avec les portes verrouillées peut rendre l'accès des secours dans l'habitacle plus difficile en cas d'urgence.
Le système contrôle l'ouverture du véhicule. L'alarme se déclenche si quelqu'un essaie d'ouvrir une porte, le coffre, le capot…
L'alarme se déclenche en cas de mise hors service ou de dégradation de la batterie, de la commande centrale ou des fils de la sirène.
(Selon version) F Coupez le contact et sortez du véhicule. F Verrouillez le véhicule à la télécommande ou avec le système "Accès et Démarrage Mains Libres". Le système de surveillance est actif ; le voyant rouge du bouton clignote toutes les secondes et les indicateurs de direction s'allument pendant 2 secondes environ.
"Accès et Démarrage Mains Libres". Le système de surveillance est neutralisé ; le voyant du bouton s'éteint et les indicateurs de direction clignotent pendant 2 secondes environ.
Neutralisez les surveillances volumétrique et antisoulèvement pour éviter le déclenchement intempestif de l'alarme, dans certains cas comme : - laisser un animal dans le véhicule, - laisser une vitre ou le toit ouvrant entrouvert, - le lavage de votre véhicule, - le changement de roue, - le remorquage de votre véhicule, - le transport sur un bateau.
également automatiquement. F Coupez le contact et, dans les 10 secondes, appuyez sur ce bouton jusqu'à l'allumage fixe du voyant rouge. F Sortez du véhicule.
Seule la surveillance périmétrique est activée ; le voyant du bouton clignote toutes les secondes.
F Neutralisez la surveillance périmétrique en déverrouillant le véhicule à la télécommande ou avec le système "Accès et Démarrage Mains Libres". Le voyant du bouton s'éteint. F Réactivez l'ensemble des surveillances en verrouillant le véhicule à la télécommande ou avec le système "Accès et Démarrage Mains Libres". Le voyant rouge du bouton clignote de nouveau toutes les secondes.
Il se traduit, pendant 30 secondes, par le retentissement de la sirène et le clignotement des feux indicateurs de direction.
Ouvertures Les fonctions de surveillance restent actives jusqu'au onzième déclenchement consécutif de l'alarme. Au déverrouillage du véhicule à la télécommande ou avec le système "Accès et Démarrage Mains Libres", le clignotement rapide du voyant rouge du bouton vous informe que l'alarme s'est déclenchée pendant votre absence. A la mise du contact, ce clignotement s'arrête immédiatement.
A la mise du contact, l'allumage fixe du voyant rouge du bouton indique le dysfonctionnement du système. Faites vérifier par le Réseau ou par un atelier qualifié.
Ouverture De l'extérieur
F déverrouillez le véhicule avec la clé (intégrée à la télécommande) dans la serrure de la porte conducteur, F ouvrez la porte ; l'alarme se déclenche, F mettez le contact ; l'alarme s'arrête ; le voyant du bouton s'éteint.
- l'ouverture de la porte conducteur déverrouille uniquement la porte conducteur (si le véhicule n'a pas été déverrouillé totalement au préalable), - l'ouverture d'une des portes passager déverrouille le reste du véhicule. F Après déverrouillage du véhicule ou avec la clé électronique de l'Accès et Démarrage Mains Libres dans la zone de reconnaissance, tirez la poignée de porte. Déverrouillage sélectif activé, au premier appui sur le bouton de déverrouillage de la télécommande, seule la porte conducteur pourra être ouverte.
électronique du système "Accès et Démarrage Mains Libres" dans la zone de reconnaissance, appuyez sur la commande centrale du hayon. F Soulevez le hayon. Lorsque que le déverrouillage sélectif est activé, la clé électronique doit se trouver à proximité de l'arrière du véhicule.
F Abaissez le hayon à l'aide des poignées de préhension intérieures. F Relâchez les poignées et appuyez sur la face extérieure du hayon pour le fermer.
Les demandes de manoeuvre du hayon doivent être effectuées véhicule à l'arrêt.
- - surveillez le comportement des passagers arrière, en particulier, les enfants.
Le hayon motorisé comporte un dispositif de détection d'obstacles qui interrompt et inverse automatiquement le mouvement de quelques degrés, pour permettre le dégagement de l'obstacle. Attention, ce dispositif d'antipincement n'est pas actif en fin de fermeture (environ 1 cm avant la fermeture complète).
Le hayon motorisé n'est pas conçu pour supporter un porte-vélo. En cas d'installation d'un porte-vélo sur le dispositif d'attelage avec branchement du câble sur la prise d'attelage, le fonctionnement motorisé du hayon sera automatiquement neutralisé. En cas d'utilisation de dispositif d'attelage ou de porte-vélo non recommandé par le Constructeur, il est impératif de neutraliser le fonctionnement motorisé du hayon.
L'activation / désactivation du fonctionnement motorisé du hayon se fait par le menu Conduite / Véhicule de l'écran tactile. Cette fonction est désactivée par défaut.
A. par la clé électronique de l'Accès et Démarrage Mains Libres, B. par la commande extérieure sur le hayon, C. par la commande intérieure sur le hayon*, D. par la commande sur la planche de bord, E. par l'accès "bras chargés" sous le parechocs arrière. * Selon version.
F Appuyez deux fois consécutivement sur la commande D de planche de bord. ou F Avec la clé électronique sur vous, utilisez l'accès "bras chargés" E en effectuant un mouvement rapide de type "coup de pied" sous le pare-chocs arrière, au niveau de la plaque minéralogique. La prise en compte de la demande est confirmée par l'allumage des indicateurs de direction, accompagné d'un signal sonore. Ne pas redonner de coup de pied avant d'avoir eu la confirmation de la prise en compte.
Si le fonctionnement motorisé n'est pas activé, ces actions libèrent le hayon. La demande d'ouverture du hayon avec une des commandes A, B ou E permet de déverrouiller au préalable le véhicule ou le hayon seul, si le déverrouillage sélectif du coffre est activé. La fermeture du hayon avec la fonction accès "bras chargés" permet de verrouiller le véhicule.
Un nouvel appui sur l'une de ces commandes interrompt la manoeuvre en cours. Après une interruption de manoeuvre, un nouvel appui sur l'une de ces commandes inverse la manoeuvre.
L'activation / désactivation de la fonction "Accès bras chargés" se fait par le menu Véhicule / Conduite de l'écran tactile. Cette fonction est désactivée par défaut.
Faites attention à ne pas toucher au système d'échappement qui peut être chaud – Risque de brûlure !
"Accès bras chargés" : F appuyez sur ce bouton ; son voyant vert s'allume. Un nouvel appui sur ce bouton désactive la fonction ; son voyant s'éteint.
Ouvertures La mémorisation de la position maximale d'ouverture du hayon est confirmée par un signal sonore. Pour annuler la position mémorisée : F immobilisez le hayon en position intermédiaire, F appuyez plus de 3 secondes sur le bouton C ou sur la commande extérieure B. L'annulation de la position mémorisée est confirmée par un signal sonore.
Le hayon peut être manoeuvré à la main, même avec le fonctionnement motorisé activé. Le hayon doit être immobile. Lors des manoeuvres manuelles d'ouverture et de fermeture du hayon motorisé, vous ne disposez plus de l'assistance des vérins. Une résistance à l'ouverture comme à la fermeture est donc tout à fait normale.
électrique ne permette plus l'ouverture ni la fermeture de celui-ci. Laissez refroidir le moteur électrique sans effectuer de manoeuvre pendant au moins 10 minutes. Si vous ne pouvez pas attendre, manoeuvrez-le manuellement.
Cette opération est nécessaire en cas d'absence de mouvement – après une détection d'obstacle, un rebranchement ou une recharge de la batterie, … F Ouvrez le hayon manuellement, si nécessaire. F Fermez complètement le hayon manuellement. Si le problème persiste, consultez le Réseau ou un atelier qualifié.
En conditions hivernales En cas d'accumulation de neige sur le hayon, enlevez la neige avant de commander l'ouverture motorisée du hayon. Le gel peut bloquer le hayon et empêcher la manoeuvre d'ouverture : attendez la fonte du gel après le réchauffement de l'habitacle.
Lors du lavage du véhicule dans une station automatique, n'oubliez pas de verrouiller votre véhicule afin d'éviter tout risque d'ouverture inopinée.
Si plusieurs gestes de coup de pied pour manoeuvrer le hayon n'ont aucun effet, attendez quelques secondes avant de recommencer. En cas de non-fonctionnement, vérifiez que la clé électronique n'est pas exposée à une source de pollution électromagnétique (smartphone, …). La fonction peut se désactiver ou être altérée en cas de pluie ou de neige.
- vous posez ou déposez un porte-vélo, - vous chargez ou déchargez des vélos sur un porte-vélo, - vous déposez ou soulevez quelque chose derrière le véhicule, - un animal s'approche du pare-chocs arrière, - vous lavez votre véhicule, - un entretien est effectué sur le véhicule, - vous accédez à la roue de secours (selon version). Pour éviter ce type de fonctionnement, éloignez la clé électronique de la zone de reconnaissance ou désactivez la fonction "Accès bras chargés".
F Déplacez le loquet vers la gauche.
Avant droit. A l'issue de cette temporisation, toute action des lève-vitres est inopérante. Pour les réactiver, remettez le contact.
Lorsque la vitre remonte et rencontre un obstacle, elle s'arrête et aussitôt redescend partiellement. En cas d'ouverture intempestive de la vitre lors de sa fermeture, appuyez sur la commande jusqu'à l'ouverture complète, puis tirez la commande aussitôt jusqu'à la fermeture de la vitre. Maintenez encore la commande pendant environ une seconde après la fermeture. Pendant cette opération d'activation de la fonction, la fonction antipincement est inopérante.
Pour la sécurité de vos enfants, appuyez sur la commande 5 pour neutraliser les commandes des lèvevitres arrière. Le voyant du bouton s'allume, accompagné d'un message qui vous confirme l'activation. Il reste allumé, tant que la neutralisation est effective. L'utilisation des lève-vitres électriques arrière à partir des commandes du conducteur reste possible. Pour les versions équipées de la sécurité enfants électrique, cette commande neutralise également les commandes intérieures des portes arrière. Pour plus d'informations sur la Sécurité enfants, reportez-vous à la rubrique correspondante.
Après un rebranchement de la batterie, vous devez réinitialiser la fonction antipincement. La fonction antipincement est inopérante pendant ces opérations.
- descendez complètement la vitre, puis remontez-la, elle remontera par palier de quelques centimètres à chaque action. Renouvelez l'opération jusqu'à la fermeture complète de la vitre, - gardez la commande tirée pendant au moins une seconde après avoir atteint la position vitre fermée.
Pour cela, appuyez sur la commande concernée. Lorsque le conducteur actionne les commandes des lève-vitres passagers, le conducteur doit s'assurer que rien n'empêche la fermeture correcte des vitres. Le conducteur doit s'assurer que les passagers utilisent correctement les lèvevitres. Faites particulièrement attention aux enfants pendant les manoeuvres de vitres. Attention aux passagers et/ou personnes présentes, lors de la fermeture des vitres à l'aide de la clé électronique ou du système "Accès et Démarrage Mains Libres".
L'ouverture complète du toit passe par l'entrebâillement de la vitre mobile, puis son coulissement au-dessus de la vitre fixe. Toutes les positions intermédiaires sont permises. L'ouverture du toit entraîne celle du rideau d'occultation. Par contre, le rideau peut rester ouvert alors que le toit est fermé.
B. Bouton de commande du rideau d'occultation.
Ne posez pas de charges lourdes sur les vitres fixe et mobile du toit ouvrant.
- dès la mise du contact avec un niveau de charge de la batterie suffisant, - moteur tournant, - en mode STOP du Stop & Start, - pendant 45 secondes après la coupure du contact, - pendant 45 secondes après le verrouillage du véhicule.
F une impulsion sur la partie arrière du bouton A sans passer le point de résistance entrebâille complètement le toit ouvrant. Lorsque le toit est ouvert après la position entrebâillée : F une impulsion sur la partie arrière du bouton A sans passer le point de résistance entraîne l'ouverture du toit ouvrant. Lorsque le toit est partiellement ou complètement fermé : F une impulsion sur la partie arrière du bouton A au-delà du point de résistance entraîne l'ouverture complète du toit. Toute nouvelle action sur ce bouton interrompt la manoeuvre. F Maintenez l'appui sur la partie arrière du bouton A sans passer le point de résistance ; le toit s'ouvre et s'arrête dès que vous relâchez le bouton.
Ouvertures Si le toit ouvrant est mouillé, après une averse ou le lavage du véhicule, attendez son séchage complet avant de le manoeuvrer. Ne manoeuvrez pas le toit ouvrant s'il est couvert de neige ou de glace – Risque de détérioration ! Pour déneiger ou dégivrer le toit ouvrant, utilisez uniquement des outils en plastique.
Risque de blessures graves !
Lorsque le toit est partiellement ou complètement entrebâillé : F une impulsion sur la partie avant du bouton A sans passer le point de résistance entraîne la fermeture complète du toit. F Maintenez l'appui sur la partie avant du bouton A sans passer le point de résistance ; le toit se ferme et s'arrête dès que vous relâchez le bouton.
Toute nouvelle action sur ce bouton interrompt la manoeuvre. Lorsque le toit est partiellement ou complètement ouvert : F une impulsion sur la partie avant du bouton A sans passer le point de résistance entraîne la fermeture du toit jusqu'à sa position entrebâillée.
Le dispositif d'antipincement est conçu pour être efficace jusqu'à 120 km/h.
Après un rebranchement de la batterie ou en cas de dysfonctionnement ou de mouvement saccadé du toit, il est nécessaire de réinitialiser le toit ouvrant : F appuyez sur la partie arrière du bouton A jusqu'à l'ouverture complète du toit,
Vérifiez régulièrement l'état des joints du toit ouvrant (présence de poussières, feuilles mortes…). En cas de nettoyage du véhicule dans une station de lavage, vérifiez au préalable la bonne fermeture du toit ouvrant et n'approchez pas la lance haute pression à moins de 30 centimètres des joints.
Les manoeuvres de fermeture du rideau d'occultation sont limitées par la position du toit ouvrant : le rideau ne peut pas dépasser la partie avant de la vitre mobile.
F Appuyez sur la partie arrière du bouton B au-delà du point de résistance ; le rideau s'ouvre complètement. Toute nouvelle action sur ce bouton interrompt la manoeuvre. F Maintenez l'appui sur la partie arrière du bouton B sans passer le point de résistance ; le rideau s'ouvre et s'arrête dès que vous relâchez le bouton.
Si le rideau d'occultation rencontre un obstacle pendant une manoeuvre de fermeture, le mouvement est automatiquement inversé.
F maintenez l'appui sur la partie arrière du bouton B pendant au moins 3 secondes.
En cas de pincement lors de la manipulation du toit ou du rideau, vous devez inverser le mouvement du toit ou du rideau. Pour cela, appuyez sur la commande concernée. Le conducteur doit s'assurer que les passagers utilisent correctement le toit ouvrant et le rideau d'occultation. Faites particulièrement attention aux enfants pendant la manoeuvre du toit ou du rideau.
ERGONOMIE ET CONFORT
La présence de certains des réglages de sièges décrits dans cette rubrique dépend du niveau de finition et du pays de commercialisation.
Votre tête doit être à une distance minimale de 10 cm du pavillon. Réglez la position longitudinale du siège de façon à pouvoir appuyer à fond sur les pédales tout en gardant les jambes légèrement fléchies. La distance entre vos genoux et la planche de bord doit être de 10 cm minimum, afin de faciliter l'accès aux commandes de la planche de bord. Réglez l'inclinaison du dossier dans la postion la plus verticale possible ; l'inclinaison ne doit jamais excéder 25°. Réglez l'appui-tête de telle sorte que son bord supérieur se trouve au niveau du dessus de votre tête. Réglez la longueur de l'assise afin d'assurer un soutien au niveau des cuisses. Réglez le soutien lombaire pour épouser la forme de votre colonne vertébrale. Réglez le volant afin de garantir une distance minimale de 25 cm avec votre sternum et de pouvoir le tenir en gardant les bras légèrement pliés. Le volant ne doit pas cacher le combiné. Pour des raisons de sécurité, le réglage des sièges doit être effectué exclusivement à l'arrêt.
Réglez l'appui-tête de telle sorte que son bord supérieur se trouve au niveau du dessus de votre tête.
Ergonomie et confort
Le réglage est corrrect lorsque le bord supérieur de l'appui-tête se trouve au niveau du dessus de la tête.
Maintenez la bonne position et tenez le volant à deux mains en position "9h15", de manière à pouvoir accéder rapidement aux commandes situées sur le volant et à proximité. Ne modifiez jamais les réglages des sièges ni du volant. Laissez toujours vos pieds sur le plancher.
F soulevez l'appui-tête jusqu'à la hauteur souhaitée ; le déclic d'enclenchement est perceptible. Vers le bas : F appuyez sur le bouton B puis, en maintenant l'appui, abaissez l'appui-tête jusqu'à la hauteur souhaitée.
Vers le haut : F soulevez l'appui-tête jusqu'à la hauteur souhaitée ; le déclic d'enclenchement est perceptible. Vers le bas : F appuyez sur l'ergot A et abaissez l'appuitête jusqu'à la hauteur souhaitée.
F Soulevez la barre de commande et faites coulisser le siège vers l'avant ou vers l'arrière. F Relâchez la barre pour verrouiller la position sur un des crans. Avant d'effectuer une manoeuvre de recul du siège, vérifiez que rien ni personne ne gêne la course du siège. Risque de pincement en cas de présence de passagers à l'arrière ou de blocage du siège si des objets encombrants sont déposés sur le plancher derrière le siège.
Risque de pincement en cas de présence de passagers à l'arrière ou de blocage du siège si des objets encombrants sont déposés sur le plancher derrière le siège.
F Basculez la partie arrière de la commande vers le haut ou vers le bas pour obtenir la hauteur désirée. F Basculez la partie avant de la commande vers le haut ou vers le bas pour obtenir l’inclinaison désirée.
F Maintenez l'appui sur la partie avant ou arrière du bouton pour abaisser ou relever la partie avant de l'assise.
Mémorisation des positions de conduite
Cette commande de réglage électrique est présente sur les sièges à réglages manuels certifiés "AGR".
électriques, cette fonction permet de mémoriser deux positions de conduite pour faciliter ces réglages en cas de changements fréquents de conducteur. Elle prend en compte les réglages électriques du siège, des rétroviseurs extérieurs et du système d'air conditionné.
Avec les boutons M / 1 / 2 F Installez-vous sur le siège conducteur. F Mettez le contact. F Réglez votre siège et les rétroviseurs extérieurs. F Appuyez sur le bouton M, puis dans un délai de quatre secondes, appuyez sur le bouton 1 ou 2. Un signal sonore retentit pour vous indiquer la prise en compte de la mémorisation.
Un signal sonore retentit pour vous indiquer la fin du réglage. Vous pouvez interrompre le mouvement en cours en appuyant sur le bouton M, 1 ou 2 ou en utilisant une commande de réglage du siège. Le rappel de position est impossible en roulant. Le rappel de position est désactivé environ 45 secondes après la coupure du contact.
La fonction accueil facilite l'accès et la sortie du véhicule. Pour cela, le siège recule automatiquement à la coupure du contact et à l'ouverture de la porte conducteur puis reste en position pour un futur accès au véhicule. À la mise du contact, le siège avant avance pour atteindre la position de conduite mémorisée. Lors du déplacement du siège, assurez-vous que personne, ni aucun objet n'entrave le mouvement automatique du siège.
La fonction est active uniquement moteur tournant.
Réduisez dès que possible l'intensité du chauffage. Lorsque les températures du siège et de l'habitacle ont atteint un niveau suffisant, vous pouvez arrêter la fonction ; une plus faible consommation de courant permet une diminution de la consommation de carburant.
Risque de brûlure pour les personnes dont la perception de la chaleur est altérée (maladie, prise de médicament, …). Risque de surchauffe du système en cas d'utilisation de matériau isolant, tel que coussins ou housses de siège. N'utilisez pas la fonction : - si vous portez des vêtements humides, - en présence de sièges enfants. Pour maintenir l'intégrité de la nappe chauffante : - ne posez pas d'objets lourds, - ne vous mettez pas à genoux ni debout sur le siège, - n'utilisez pas d'objets coupants, - ne versez pas de liquides. Pour prévenir le risque de court-circuit : - n'utilisez pas de produit liquide pour l'entretien du siège, - n'utilisez jamais la fonction tant que l'assise est humide.
F Appuyez sur le bouton correspondant à votre siège. F A chaque appui, le niveau de chauffage est modifié ; le nombre de voyants correspondants s'allume (faible / moyen / fort). F Appuyez de nouveau sur le bouton jusqu'à l'extinction de tous les voyants. L'état de la fonction n'est pas mémorisé à la coupure du contact.
• 0 = arrêt. • 1 = faible. Les réglages du massage se font par l'écran tactile. La fonction est activée soit directement, à l'aide du bouton du siège avant, soit en activant une ambiance personnalisée de la fonction DS Sensorial Drive.
F Appuyez sur ce bouton ; son voyant s'allume.
Si les réglages vous conviennent, en l'absence d'intervention, l'affichage revient à son état initial.
Ergonomie et confort Les massages multipoints sont également gérés par la fonction DS Sensorial Drive.
Si vous souhaitez modifier les réglages : F sélectionnez un autre type de massages parmi les cinq proposés, F sélectionnez une intensité de massage parmi les trois pré-réglages "1" (Faible), "2" (Normal) ou "3" (Fort). Les modifications sont prises en compte immédiatement. Une fois activé, le système démarre un cycle de massage d'une heure, composé de séquences de 6 minutes de massage suivies de 3 minutes de pause. Le système s'arrête automatiquement à la fin du cycle ; le voyant du bouton s'éteint.
Sur les versions équipées de rétroviseurs "électrochrome", un système couplé à un capteur de luminosité permet d'assombrir le miroir pour réduire la gêne du conducteur due au soleil rasant ou aux faisceaux d'éclairage des autres véhicules.
F A l'arrêt, tirez la commande pour déverrouiller le volant. F Réglez la hauteur et la profondeur pour adapter votre position de conduite. F Poussez la commande pour verrouiller le volant. Par mesure de sécurité, ces réglages doivent être impérativement effectués véhicule à l'arrêt.
Rétroviseurs extérieurs Équipés chacun d'un miroir réglable permettant la vision arrière latérale nécessaire aux situations de dépassement ou de stationnement. Pour plus d'informations sur le Désembuage / Dégivrage de la lunette arrière, reportezvous à la rubrique correspondante.
F Replacez la commande A en position centrale. Les objets observés sont en réalité plus proches qu'ils ne le paraissent. Prenez cela en compte pour apprécier correctement la distance avec les véhicules venant de l'arrière.
Automatique : verrouillez le véhicule à l'aide de la clé électronique. Manuel : contact mis, tournez la commande A vers le bas.
Automatique : déverrouillez le véhicule à l'aide de la clé électronique.
être rabattus à la main. Le rabattement et le déploiement des rétroviseurs extérieurs au verrouillage et au déverrrouillage du véhicule peuvent être peuvent être neutralisés par le menu Conduite / Véhicule de l'écran tactile. Avant un lavage automatique de votre véhicule, rabattez les rétroviseurs.
Comporte un dispositif anti-éblouissement qui assombrit le miroir du rétroviseur et réduit la gêne du conducteur due au soleil, aux faisceaux d'éclairage des autres véhicules, …
- quelques secondes après le désengagement de la marche arrière, - dès que la vitesse dépasse 10 km/h, - à l'arrêt du moteur. Cette fonction peut être activée / désactivée par l'onglet "Réglages véhicule" dans le menu Véhicule / Conduite de l'écran tactile.
F Poussez le levier pour passer en position normale "jour".
Ergonomie et confort
F poussez l'appui-tête jusqu'en butée, F appuyez sur l'ergot A pour libérer l'appuitête et poussez-le vers le bas.
Ne roulez jamais avec des passagers installés à l'arrière quand les appuis-tête sont déposés ; les appuis-tête doivent être en place et en position haute. L'appui-tête du siège central ne peut pas être installé sur un siège latéral et inversement.
- une position haute, d'utilisation : F soulevez l'appui-tête jusqu'en butée. - une position basse, de rangement, lorsque les sièges ne sont pas occupés : F appuyez sur l'ergot A pour déverrouiller l'appui-tête et poussez-le vers le bas.
Pour enlever un appui-tête : F soulevez l'appui-tête jusqu'en butée, F appuyez sur l'ergot A pour déverrouiller l'appui-tête et soulevez-le complètement, F rangez l'appui-tête. F Pour redresser ou incliner le dossier 3, appuyez sur la commande 2 ou tirez-la jusqu'à la position désirée.
Risque de détérioration du dossier.
F vérifiez que rien ni personne ne gêne le rabattement des dossiers (vêtements, bagages, …), F vérifiez que les ceintures de sécurité latérales sont bien plaquées le long des dossiers. Le rabattement du dossier s'accompagne d'un léger abaissement de l'assise correspondante. Pour obtenir une surface plane, il est nécessaire de placer le plancher de coffre amovible sur la position supérieure. Lorsque le dossier est déverrouillé, le témoin rouge de la poignée de déverrouillage est visible.
- une poignée 1 sur le côté externe du dossier, - une palette 2 sur la garniture latérale du coffre. Les manoeuvres de dossiers ne doivent être effectuées qu'à l'arrêt. Au préalable : F abaissez les appuis-tête des dossiers, F avancez, si nécessaire, les sièges avant,
Ces ambiances sont personnalisables dans l'écran tactile.
F Tirez vers vous la palette 2 de déverrouillage du dossier. Le dossier 3 se rabat complètement sur l'assise.
Vérifiez, au préalable, que les ceintures de sécurité latérales sont bien plaquées verticalement à côté des anneaux de verrouillage des dossiers.
F Vérifiez que le témoin rouge de la poignée 1 de déverrouillage n'est plus visible. F Vérifiez que les ceintures de sécurité latérales ne se sont pas coincées pendant la manoeuvre. Attention, un dossier mal verrouillé compromet la sécurité des passagers en cas de freinage brusque ou de choc. Le contenu du coffre peut être projeté vers l'avant du véhicule – Risque de blessure grave !
éclairage d'ambiance de l'habitacle, (réglage de l'intensité lumineuse). -
Accès direct par ce bouton
L'ambiance est désactivée automatiquement à la coupure du contact.
Depuis la page d'accueil : F Sélectionnez l'ambiance pour l'activer. F Sélectionnez un équipement dont vous souhaitez modifier le paramétrage. F Après avoir effectué les modifications, appuyez sur n'importe quelle zone de l'écran en dehors de la fenêtre de paramétrage de l'équipement pour revenir à la page de paramétrage de l'ambiance. F Après avoir effectué l'ensemble des modifications de paramétrage souhaités, appuyez sur "Enregistrer paramètres". Les modifications de paramétrages sont prises en compte immédiatement. A tout moment, il est possible de modifier temporairement une ambiance en modifiant le paramétrage d'un ou de plusieurs équipements gérés dans l'ambiance, sans passer par la fonction DS Sensorial Drive. Par exemple, vous pouvez désactiver ou modifier l'intensité du massage en cours en appuyant sur le bouton d'activation des massages de votre siège ou activer / désactiver l'éclairage d'ambiance de l'habitacle depuis le menu Véhicule / Conduite. Dans ce cas, ces nouveaux paramétrages ne seront pas mémorisés dans l'ambiance en cours.
Entrée d'air L'air circulant dans l'habitacle est filtré et provient, soit de l'extérieur par la grille située à la base du pare-brise, soit de l'intérieur en recirculation d'air.
L'air entrant suit différents cheminements en fonction des commandes sélectionnées par le conducteur, le passager avant ou les passagers arrière selon le niveau d'équipement. La commande de température permet d'obtenir le niveau de confort souhaité en mélangeant l'air des différents circuits. La commande de répartition d'air permet de choisir les points de diffusion de l'air dans l'habitacle, via la combinaison des touches associées. La commande de débit d'air permet d'augmenter ou de diminuer la vitesse de soufflage du ventilateur. Selon votre véhicule, les commandes sont accessibles par le menu "Climatisation" de l'écran tactile ou sont regroupées sur le panneau de la console centrale.
Ergonomie et confort
Sorties d'air aux pieds des passagers avant. Sorties d'air aux pieds des passagers arrière. Aérateurs orientables, avec pulseur, selon version.
Pour que ces systèmes soient pleinement efficaces, respectez les règles d'utilisation et d'entretien suivantes : F Pour obtenir une répartition d'air homogène, veillez à ne pas obstruer les grilles d'entrée d'air extérieur situées à la base du pare-brise, les buses, les aérateurs et les sorties d'air, ainsi que l'extraction d'air située dans le coffre. F Ne masquez pas le capteur d'ensoleillement, situé sur la planche de bord ; celui-ci sert à la régulation du système d'air conditionné automatique. F Faites fonctionner le système d'air conditionné au moins 5 à 10 minutes, une à deux fois par mois, pour le maintenir en parfaite condition de fonctionnement. F Veillez au bon état du filtre habitacle et faites remplacer périodiquement les éléments filtrants. Nous vous recommandons de privilégier un filtre habitacle combiné. Grâce à son additif actif spécifique, il contribue à la purification de l'air respiré par les occupants et à la propreté de l'habitacle (réduction des symptômes allergiques, des mauvaises odeurs et des dépôts gras).
F Si le système ne produit pas de froid, désactivez-le et consultez le Réseau ou un atelier qualifié. En cas de traction d'une charge maximale dans une forte pente par température élevée, la coupure de l'air conditionné permet de récupérer de la puissance moteur et donc d'améliorer la capacité de remorquage.
Placez la commande de débit d'air à un niveau suffisant pour assurer un bon renouvellement d'air dans l'habitacle.
écoulement d'eau normal sous le véhicule.
Les systèmes de chauffage et d'air conditionné ne fonctionnent que moteur tournant. Afin de maintenir le confort thermique souhaité dans l'habitacle, neutralisez temporairement la fonction Stop & Start. Pour plus d'informations sur le Stop & Start, reportez-vous à la rubrique correspondante.
Ergonomie et confort
Climatisation pour afficher la page de commandes du système.
Appuyez sur l'une de ces touches pour augmenter (+) ou diminuer (-) la vitesse de soufflage du ventilateur. Le symbole du débit d'air (hélice) se remplit progressivement en fonction de la quantité d'air demandée. En réduisant le débit d'air au minimum, vous arrêtez la ventilation.
2. Réglage de la température. Réglage de la répartition d'air. Marche / Arrêt de l'air conditionné.
Ces touches permettent de diffuser l'air dans l'habitacle en combinant plusieurs bouches d'aération.
Pour une diffusion homogène dans l'habitacle, les trois touches peuvent être activées simultanément.
Pour plus d'informations sur le Désembuage / Dégivrage avant, reportez-vous à la rubrique correspondante.
F Appuyez sur cette touche ; son voyant s'allume et tous les autres voyants du système s'éteignent.
Cette action neutralise toutes les fonctions du système d'air conditionné.
Un nouvel appui sur n'importe quelle touche réactive le système avec les valeurs précédant la neutralisation.
Pour obtenir de l'air frais plus rapidement, vous pouvez utiliser le recyclage de l'air ambiant pendant quelques instants. Ensuite, revenez en entrée d'air extérieur.
F Appuyez de nouveau sur cette touche ; son voyant s'éteint.
- en été, d'abaisser la température, - en hiver, au-dessus de 3°C, d'augmenter l'efficacité du désembuage.
2. Réglage de la température. Réglage de la répartition d'air. Réglage du débit d'air. Accès à la page secondaire. Marche / Arrêt de l'air conditionné. Marche / Arrêt du Programme automatique Confort. 10. Monozone / Bizone.
Le conducteur et le passager avant peuvent chacun régler la température à leur convenance. La valeur affichée correspond à un niveau de confort et non pas à une température précise. F Appuyez sur l'une de ces touches pour augmenter la valeur. F Appuyez sur l'une de ces touches pour diminuer la valeur.
Confort F Appuyez sur cette touche pour activer ou désactiver le mode automatique du système d'air conditionné. Lorsque le voyant de la touche est allumé, le système d'air conditionné fonctionne de manière automatique : en fonction du niveau de confort que vous avez sélectionné, le système va gérer de manière optimale la température, le débit et la répartition de l'air dans l'habitacle. Il est possible de moduler l'intensité du programme automatique confort en choisissant un des typages proposés sur la page secondaire accessible à partir de la touche "OPTIONS". Pour modifier le typage en cours, signalé par l'allumage du voyant correspondant, appuyez successivement sur cette touche jusqu'à afficher le mode souhaité : 62)7
Visibilité Pour plus d'informations sur le Désembuage / Dégivrage avant, reportez-vous à la rubrique correspondante.
Le recyclage est automatiquement activé en cas d'utilisation du lave-vitre avant ou de l'engagement de la marche arrière. La fonction est inactive, lorsque la température extérieure est inférieure à 5°C, pour se prémunir contre les risques de formation de buée sur le pare-brise et les vitres latérales.
à la page secondaire en utilisant la touche "OPTIONS".
"OFF" s'affiche à côté de l'hélice.
Vous pouvez régler manuellement une ou plusieurs de ces fonctions, tout en maintenant les autres fonctions gérées par le système : - débit de l'air, - répartition de l'air. Dès que vous modifiez un réglage, le voyant de la touche "AUTO" s'éteint.
Le symbole du débit d'air (hélice) se remplit progressivement en fonction de la quantité d'air demandée.
Vous pouvez moduler la répartition de l'air dans l'habitacle à l'aide de ces trois touches. Pare-brise et vitres latérales.
(AQS) A l'aide d'une sonde de pollution, cette fonction active automatiquement le recyclage de l'air ambiant dès qu'il détecte un certain seuil de substances polluantes dans l'air extérieur. Lorsque la qualité de l'air est de nouveau satisfaisante, le recyclage de l'air ambiant est automatiquement désactivé.
Ergonomie et confort Chaque appui sur une touche active ou désactive la fonction. Le voyant est allumé lorsque la touche est activée. Pour une diffusion homogène dans l'habitacle, les trois touches peuvent être activées simultanément.
(fonction monozone). Elle est disponible sur la page secondaire qui est accessible à partir de la touche "OPTIONS".
L'air conditionné est prévu pour fonctionner efficacement en toutes saisons, vitres fermées. Il vous permet : - en été, d'abaisser la température, - en hiver, au-dessus de 3°C, d'augmenter l'efficacité du désembuage.
F Appuyez sur cette touche ; son voyant s'allume. L'air conditionné ne fonctionne pas lorsque le réglage du débit d'air est neutralisé.
"REAR" activée et commandes déportées non verrouillées), les passagers arrière peuvent prendre le contrôle des principaux réglages du système de climatisation à l'aide du panneau de commande aménagé à l'arrière de la console centrale. L'affichage des consignes de réglage sur l'écran tactile est modifié en conséquence.
état s'affiche "ON". La fonction se désactive automatiquement dès que le passager utilise ses touches de réglage de température (fonction bizone).
L'activation de la fonction allume le pulseur des aérateurs arrière. Appuyez sur la touche "OPTIONS" pour accéder à la page secondaire. F Appuyez sur cette touche pour activer la fonction "REAR" ; son état s'affiche "ON".
Il est possible de bloquer l'accès des passagers arrière à ces réglages. F Appuyez sur la touche "OPTIONS" pour accéder à la page secondaire.
Cette fonction ne permet pas le fonctionnement de l'air conditionné.
F Appuyez sur cette touche. Son voyant s'allume et tous les autres voyants du système s'éteignent. Cette action neutralise toutes les fonctions du système d'air conditionné. En réduisant le débit d'air au minimum, vous arrêtez la ventilation. Le confort thermique n'est plus géré. Un léger flux d'air, dû au déplacement du véhicule, reste néanmoins perceptible.
Un nouvel appui sur n'importe quelle touche réactive le système avec les valeurs précédant la neutralisation.
L'entrée d'air extérieur permet d'éviter la formation de buée sur le pare-brise et les vitres latérales. Le recyclage de l'air ambiant permet d'isoler l'habitacle des odeurs et des fumées extérieures. Cette fonction permet également d'atteindre plus rapidement le niveau de température souhaité dans l'habitacle. F Appuyez sur ce bouton pour activer la fonction ; son voyant orange s'allume. F Appuyez de nouveau sur ce bouton pour désactiver la fonction ; son voyant s'éteint. Evitez le fonctionnement prolongé du recyclage d'air ambiant – Risque de formation de buée et de dégradation de la qualité de l'air !
F Pour l'arrêter, appuyez de nouveau sur cette touche ; son voyant s'éteint. Le système permet la modification manuelle du débit d'air sans provoquer la désactivation automatique du programme automatique visibilité.
Ergonomie et confort Avec le Stop & Start, tant que le désembuage est activé, le mode STOP n'est pas disponible.
Sinon, le fonctionnement des équipements associés à la caméra pourrait être perturbé.
La fonction est désactivée automatiquement à chaque coupure du moteur.
Le voyant orange associé à la touche s'allume.
Le dégivrage s'éteint automatiquement pour éviter une consommation de courant excessive. F Il est possible d'arrêter le fonctionnement du dégivrage avant son extinction automatique en appuyant de nouveau sur la touche.
Le désembuage – dégivrage de la lunette arrière ne peut fonctionner que moteur tournant.
Ce voyant s’éteint en fin de chauffage ou à l’arrêt par la télécommande.
1 km, en terrain découvert.
F Un appui maintenu sur cette touche arrête immédiatement le chauffage. Le voyant de la télécommande s’allume en rouge pendant environ 2 secondes pour confirmer la prise en compte du signal par le véhicule. Le voyant de la télécommande clignote pendant environ 2 secondes si le véhicule n’a pas reçu le signal. Renouvelez alors votre demande après avoir changé d’endroit.
Ergonomie et confort Si le voyant de la télécommande devient orange, l’état de charge de la pile est faible. Si le voyant n’est pas allumé, la pile est déchargée.
Rapportez-les à un point de collecte agréé.
Avant son utilisation, assurez-vous que la quantité de carburant est suffisante. Si le niveau du réservoir est dans la réserve, il est recommandé de ne pas utiliser le système. La ventilation s’active lorsque la charge de la batterie est suffisante. Le chauffage s’active lorsque : - la charge de la batterie est suffisante, - le niveau de carburant est suffisant, - un démarrage du moteur a été effectué entre deux demandes de chauffage.
Pour éviter les risques d'intoxication et d'asphyxie, le chauffage additionnel ne doit pas être utilisé, même pour de courtes périodes, en milieu fermé comme un garage ou un atelier non équipés de système d'aspiration des gaz d'échappement. Ne garez pas le véhicule sur une surface inflammable (herbes sèches, feuilles mortes, papiers…) – Risque d'incendie ! Les surfaces vitrées comme la lunette arrière ou le pare-brise peuvent devenir très chaudes par endroits. Ne posez jamais d’objets sur ces surfaces ; ne touchez jamais ces surfaces – Risque de brûlures !
Ne roulez jamais avec la boîte à gants ouverte lorsqu'un passager est installé à l'avant – Risque de blessure en cas de décélération brutale !
Ergonomie et confort
électrique non homologué, tel qu'un chargeur avec prise USB, peut provoquer des perturbations de fonctionnement des organes électriques du véhicule, comme une mauvaise réception radiophonique ou une perturbation de l'affichage sur les écrans.
La gestion de ces fichiers se fait via les commandes au volant ou depuis le système audio. Branché sur la prise USB, l'équipement nomade peut se recharger automatiquement. Pendant la recharge, un message s'affiche si la consommation de l'équipement nomade est supérieure à l'ampérage fourni par le véhicule.
Android Auto ® ou CarPlay ® pour bénéficier de certaines applications du smartphone sur l'écran tactile.
FOCAL ELECTRA® 14 haut-parleurs équipés de Technologies exclusives FOCAL® offrent le plaisir d'un son pur et détaillé à bord du véhicule : - Voie centrale / Satellites Mediums : Technologie Polyglass permettant d'assurer immersion et spatialisation du son. - Woofers / Mediums haute-fidélité : Technologie Polyglass permettant d'assurer équilibre et précision du son.
Pour les versions avec Accès et Démarrage Mains Libres, le fonctionnement du chargeur peut être momentanément perturbé à l'ouverture d'une porte ou à la demande de coupure du contact.
F Vérifiez au préalable que la zone de charge est dégagée. F Déposez un appareil au centre de la zone de charge.
Risque de surchauffe ou d'interruption de la recharge !
L'état du voyant permet de suivre le fonctionnement du chargeur. État du voyant
L'appareil à recharger doit être compatible avec la norme Qi, de par sa conception ou à l'aide d'un étui ou coque compatible. La zone de charge est signalée par le symbole Qi.
F La charge de la batterie de l'appareil démarre aussitôt. F Dès que la batterie est complètement chargée, le voyant du chargeur s'éteint. Le système n'est pas conçu pour recharger plusieurs appareils simultanément.
Orange fixe Température trop élevée de la batterie de l'appareil. Dysfonctionnement du chargeur.
- enlevez l'appareil puis replacez-le au centre de la zone de charge. ou - enlevez l'appareil et faites un nouvel essai un quart d'heure plus tard. Si le problème persiste, faites vérifier le système par le Réseau ou par un atelier qualifié.
Le couvercle s'ouvre en deux parties.
Montage Les autres surtapis sont simplement posés sur la moquette.
Démontage Pour le démonter côté conducteur : F reculez le siège au maximum, F déclippez les fixations, F retirez le surtapis. F Rabattez les deux parties du couvercle.
- utilisez uniquement des surtapis adaptés aux fixations déjà présentes dans le véhicule ; leur utilisation est impérative, - ne superposez jamais plusieurs surtapis. L'utilisation de surtapis non homologués peut gêner l'accès aux pédales et entraver le fonctionnement du régulateur / limiteur de vitesse. Les surtapis homologués sont munis de deux fixations situées en dessous du siège.
Il s'éclaire progressivement : - au déverrouillage du véhicule, - à la coupure du contact, - à l'ouverture d'une porte, - à l'activation du bouton de verrouillage de la télécommande, afin de localiser votre véhicule.
2. - à la mise du contact, - 30 secondes après la fermeture de la dernière porte. Un appui long sur le plafonnier permet de neutraliser complètement son allumage. Un pictogramme s'affiche.
F Contact mis, appuyez sur le lecteur correspondant.
Véhicule / Conduite de l'écran tactile.
F Tirez la poignée de la trappe vers le bas.
Pour plus d'informations sur la Fonction DS Sensorial Drive, reportez-vous à la rubrique correspondante.
F Chargez les objets de l'intérieur du coffre.
Celui-ci comporte deux porte-canettes.
2. Ces filets sont disponibles en accessoires. Pour plus d'informations, consultez le Réseau.
(puissance maxi : 120 W), retirez le capuchon et branchez l'adaptateur adéquat. F Mettez le contact. Pour enlever le cache-bagages : F décrochez les deux cordons, F soulevez légèrement la partie mobile, puis déclippez-la de chaque côté, F déclippez la partie fixe de chaque côté, puis retirez le cache-bagages.
électrique non homologué, tel qu'un chargeur avec prise USB, peut provoquer des perturbations de fonctionnement des organes électriques du véhicule, comme une mauvaise réception radiophonique ou une perturbation de l'affichage sur les écrans.
Ce plancher à deux positions permet d'optimiser le volume du coffre grâce aux butées latérales placés sur les côtés : - Position haute (100 kg maxi) : pour obtenir un plancher plat jusqu'aux sièges avant, lorsque les sièges arrière sont rabattus.
Ergonomie et confort F Relevez le plancher de coffre au maximum pour accéder au bac de rangement.
Pour le déplacer en hauteur : F Soulevez et tirez le plancher vers vous à l'aide de sa poignée centrale, puis aidezvous des butées latérales pour le déplacer. F Poussez le plancher à fond vers l'avant pour le mettre en place sur la position souhaitée.
- un kit de dépannage provisoire de pneumatique avec l'outillage de bord, - une roue de secours avec l'outillage de bord.
F Depuis la position haute, relevez le plancher vers le cache-bagages. F Faites-le passer au-delà des butées rétractables, puis reposez le plancher sur ces butées.
- contact coupé, environ dix minutes, - en mode économie d'énergie, environ trente secondes, - moteur tournant, sans limite.
La conception des feux de croisement vous permet de conduire dans un pays où le sens de circulation est inverse à celui du pays de commercialisation de votre véhicule, sans aucune modification. Cependant, pour les versions avec feux "Full LED", la fonction Adaptative Front System ne devra pas être activée afin de ne pas éblouir les conducteurs des véhicules venant de face.
Allumage automatique des feux / Feux diurnes.
F Pour les allumer, tournez la bague vers l'avant. Lors d'une coupure automatique des feux (position "AUTO"), les feux antibrouillard et les feux de croisement resteront allumés. F Pour les éteindre, tournez la bague vers l'arrière.
Donnez une impulsion en tournant la bague : F vers l'avant une 1ère fois pour allumer les projecteurs antibrouillard avant, F vers l'avant une 2ème fois pour allumer les feux antibrouillard arrière, F vers l'arrière une 1ère fois pour éteindre les feux antibrouillard arrière, F vers l'arrière une 2ème fois pour éteindre les projecteurs antibrouillard avant.
(position "AUTO") ou lors d'une coupure manuelle des feux de croisement, les feux antibrouillard et les feux de position resteront allumés. F Tournez la bague vers l'arrière pour éteindre les feux antibrouillard, les feux de position s'éteindront alors.
Dans ces conditions climatiques, il vous appartient d'allumer manuellement les feux antibrouillard et les feux de croisement, car le capteur de luminosité peut détecter une lumière suffisante. N'oubliez pas d'éteindre les projecteurs antibrouillard avant et le feu antibrouillard arrière dès qu'ils ne sont plus nécessaires.
A la coupure du contact, tous les feux s'éteignent instantanément, sauf les feux de croisement en cas d'éclairage d'accompagnement automatique activé.
Depuis la position AUTO, déplacez la bague d'éclairage principal sur la position de votre choix ou, depuis une autre position, déplacez la bague sur la position AUTO puis sur une position. A l'ouverture de la porte conducteur, un signal sonore temporaire vous rappelle que des feux sont allumés. Ils s'éteindront automatiquement après un temps qui dépend de l'état de charge de la batterie (entrée en mode économie d'énergie).
Éclairage et visibilité
F Droit : relevez la commande d'éclairage en passant le point de résistance.
F Donnez une simple impulsion vers le haut ou vers le bas, sans passer le point de résistance ; les indicateurs de direction clignoteront trois fois. Sur les versions équipées d'indicateurs de direction à LED, l'allumage des LED est défilant. L'intensité des feux diurnes diminue pendant l'allumage défilant des indicateurs de direction.
Ils assurent les fonctions : - Feux diurnes (commande d'éclairage en position "AUTO" avec luminosité suffisante). - Feux de position (commande d'éclairage en position "AUTO" avec faible luminosité ou "Feux de position seuls" ou "Feux de croisement ou de route"). En feux diurnes, l'intensité lumineuse des diodes électroluminescentes (LED) est plus forte.
Balisage latéral réalisé par l'allumage des feux de position uniquement du côté de la circulation.
Ceci est indiqué par un signal sonore et l'allumage au combiné du témoin de l'indicateur de direction correspondant. Pour arrêter les feux de stationnement, replacez la commande d'éclairage sur la position centrale.
En cas de dysfonctionnement du capteur de luminosité, les feux s'allument, ce témoin s'affiche au combiné, accompagné d'un signal sonore et/ou d'un message. Consultez le Réseau ou un atelier qualifié. Ne masquez pas le capteur de luminosité, couplé au capteur de pluie et situé en partie centrale haute du pare-brise derrière le rétroviseur intérieur ; les fonctions associées ne seraient plus commandées.
Mise en service F Contact coupé, faites un "appel de phares" à l'aide de la commande d'éclairage. F Un nouvel "appel de phares" arrête la fonction. Arrêt L'éclairage d'accompagnement manuel s'arrête automatiquement au bout d'un temps donné.
Les spots s'allument automatiquement : -
"Vision de nuit" en tournant la molette située à gauche du volant. Une alerte est déclenchée en cas de risque de collision. Si le mode d'affichage "Vision de nuit" n'est pas sélectionné, l'alerte se déclenche sous la forme d'une fenêtre temporaire affichée dans le combiné. DS Night Vision est un système d'aide à la conduite qui ne remplace en aucun cas l'appréciation personnelle des conditions de visibilité nocturne et des conditions de circulation. Dans certains cas, les contrastes de température sont insuffisants et le système ne peut pas détecter tous les dangers ou, inversement, il peut émettre de faux avertissements. (ex. : moteurs de camions stationnés sur le bord de la chaussée).
La fonction est disponible moteur tournant et en mode Stop du Stop & Start. Les conditions de luminosité doivent être très faibles. Les feux de croisement doivent être allumés et en bon état de fonctionnement. La plage de température de détection est comprise entre -30°C et +30°C.
150 m, selon conditions de visibilité. Les animaux de taille inférieure à 0,50 m ne sont pas détectés. Pour bénéficier de l'affichage permanent de l'image de la caméra infrarouge, le combiné doit être en mode "Vision de nuit".
L'activation / neutralisation de la fonction se fait par le menu Véhicule / Conduite de l'écran tactile. Si toutes les conditions de fonctionnement sont réunies, ce témoin s'allume en vert : l'affichage au combiné (avec le mode"Vision de nuit" sélectionné) et le déclenchement des alertes sont disponibles.
Tant que la luminosité extérieure est trop élevée ou que les feux de croisement ne sont pas allumés, la fonction n'est pas disponible.
Dès que des piétons ou des animaux sont détectés, ils apparaissent encadrés de jaune. Dès que le système détecte un risque de collision avec des piétons ou des animaux, il déclenche une alerte : un pictogramme s'affiche au milieu de la fenêtre d'affichage. La silhouette des piétons ou des animaux est encadrée de rouge. Si le mode d'affichage "Vision de nuit" n'est pas choisi, l'alerte se déclenche sous la forme d'une fenêtre temporaire. En cas d'alerte, le conducteur doit impérativement intervenir par une manoeuvre d'évitement ou en freinant.
Le système peut être perturbé ou ne pas fonctionner dans les situations suivantes : - mauvaises conditions de visibilité (chute de neige, forte pluie, brouillard épais), - caméra masquée par de la neige, de la boue, de la poussière, - caméra rayée après passages répétés dans des stations de lavage avec rouleaux, - température extérieure très élevées, - au sommet ou au bas d'une pente raide,
Éclairage et visibilité - Cette buse fonctionne toutes les 5 utilisations du lave-vitre. Vérifiez régulièrement l'état de propreté de la caméra. Par mauvais temps ou en conditions hivernales, assurez-vous que la caméra n'est pas recouverte de boue, de neige, de givre.
L'allumage du témoin orange alors que toutes les conditions de fonctionnement sont réunies, accompagné d'un message, signale le dysfonctionnement du système. Consultez le Réseau ou un atelier qualifié.
Automatique Feux de Route Système permutant automatiquement les feux de route et les feux de croisement en fonction des conditions d'éclairage et de circulation, grâce à une caméra placée sur le haut du pare-brise. Ce système est une aide à la conduite. Le conducteur reste responsable de l'éclairage de son véhicule, de son adaptation aux conditions de luminosité, de visibilité, de circulation et du respect du code de la route.
Si vous passez en dessous de 15 km/h, la fonction ne sera plus opérationnelle.
L'état du système reste en mémoire à la coupure du contact.
Si la luminosité est suffisante et/ou si les conditions de circulation ne permettent pas l'allumage des feux de route :
Dès que le véhicule sort de la zone de brouillard dense, la fonction se réactive automatiquement. Ce témoin s'éteint pendant la durée de la désactivation de la fonction.
Si la situation nécessite un changement de l'état des feux, le conducteur peut intervenir à tout moment. F Un appel de phares met la fonction en pause et le système d'éclairage bascule en mode "allumage automatique des feux" : - si les témoins "AUTO" et "Feux de croisement" étaient allumés, le système basculera sur les feux de route,
étaient allumés, le système basculera sur les feux de croisement. Pour réactiver la fonction, faites un nouvel appel de phares. Le système peut être perturbé ou ne pas correctement fonctionner : - lorsque les conditions de visibilité sont mauvaises (en cas de chutes de neige, de fortes pluies, …), - si le pare-brise est encrassé, embué ou masqué (par un autocollant, …) devant la caméra, - si le véhicule est face à des panneaux fortement réfléchissants. Lorsque le système détecte du brouillard dense, il désactive temporairement la fonction. Le système n'est pas en mesure de détecter : - les usagers qui n'ont pas d'éclairage propre, tels que les piétons, - les véhicules dont l'éclairage est masqué (par exemple : circulants derrière une glissière de sécurité sur autoroute), - les véhicules se trouvant au sommet ou en bas d'une pente raide, dans des virages sinueux, dans des carrefours en croix.
Éclairage et visibilité
50 km/h et en-deçà de 110 km/h.
La largeur du faisceau est augmentée pour permettre au conducteur de mieux distinguer les dangers sur le bord de la route (piétons, intersections). La portée de cet éclairage est de 280 m environ. Ce mode s'active dès que le véhicule roule pendant plus de 3 secondes en-deçà de 50 km/h.
La fonction AFS gère plusieurs modes d'éclairage, spécifiques à chaque situation de conduite. L'intensité et l'orientation des projecteurs principaux et des modules varient afin d'augmenter ou de réduire la portée de l'éclairage. Les modules pivotent et s'inclinent afin d'élargir et d'orienter le faisceau lumineux pour éclairer plus ou moins les bords de la route.
F Placez la commande d'éclairage sur la position "AUTO". F Dans le menu Véhicule / Conduite de l'écran tactile, sélectionnez "Éclairage adaptatif".
La portée de cet éclairage est de 370 m environ. Ce mode s'active si le véhicule roule pendant plus de 5 secondes au-delà de 110 km/h.
Le faisceau est élargi. La puissance des modules augmente pour permettre au conducteur de mieux distinguer les lignes de marquage au sol tandis que le projecteur principal réduit son intensité afin d'améliorer la vision du conducteur (en tenant compte de la réflexion causée par une chaussée humide). La portée de cet éclairage est de 330 m environ.
En cas de dysfonctionnement, ce témoin s'allume au combiné, accompagné de l'affichage d'un message et d'un signal sonore. Le système met alors les projecteurs en position basse. Faites vérifier le système par le Réseau ou par un atelier qualifié. Ne touchez pas aux projecteurs à technologie "Full LED" – Risque d'électrocution !
Éclairage et visibilité
Avec éclairage statique d'intersection Si votre véhicule en est équipé, cette fonction permet au faisceau du projecteur antibrouillard avant d'éclairer l'intérieur du virage, lorsque les feux de croisement ou de feux de route sont allumés et lorsque la vitesse du véhicule est inférieure à 40 km/h (conduite urbaine, route sinueuse, intersections, manoeuvres de parking…).
L'éclairage statique d'intersection peut être activé ou désactivé par le menu Véhicule / Conduite de l'écran tactile.
Cette fonction se déclenche : - sur activation de l'indicateur de direction correspondant, ou - à partir d'un certain angle de rotation du volant.
Avec balayage manuel
La mise en service ou l'arrêt de la fonction se fait par le menu de paramétrage du véhicule dans l'écran. Par défaut, cette fonction est activée.
Éclairage et visibilité
Le liquide lave-vitre est projeté le long de la lame de l'essuie-vitre ; cela permet d'améliorer la visibilité et de réduire la consommation de liquide. Dans certains cas, en fonction de la composition ou de la couleur du liquide, de la luminosité extérieure, la projection de liquide peut être à peine perceptible.
N'actionnez le lave-vitre que si le liquide ne risque pas de geler sur le pare-brise et de gêner la visibilité. Utilisez toujours des produits "grand froid" en période hivernale.
Cette position de maintenance permet de nettoyer les lames ou de procéder au remplacement des balais. Elle peut également être utile, par temps hivernal, pour dégager les lames du pare-brise.
F Pour remettre les balais après intervention, rabattez le bras délicatement sur le parebrise, mettez le contact et manoeuvrez la commande.
- de les manipuler avec précaution, - de les nettoyer régulièrement avec de l'eau savonneuse, - de ne pas les utiliser pour maintenir une plaque de carton contre le parebrise, - de les remplacer dès les premiers signes d'usure.
Le balayage de l'essuie-vitre avant fonctionne automatiquement, sans action du conducteur en cas de détection de pluie, en adaptant sa vitesse à l'intensité des précipitations. La détection est réalisée par un capteur de pluie, situé en partie centrale haute du parebrise derrière le rétroviseur intérieur.
Un cycle d'essuyage confirme la prise en compte de la demande. Ce témoin s'allume au combiné, accompagné de l'affichage d'un message.
F Donnez une nouvelle impulsion brève sur la commande vers le bas ou placez la commande sur une autre position (Int, 1 ou 2). Ce témoin s'éteint au combiné, accompagné de l'affichage d'un message.
En cas de dysfonctionnement du balayage automatique, l'essuie-vitre fonctionnera en mode intermittent.
Ne masquez pas le capteur de pluie, couplé au capteur de luminosité et situé au milieu du pare-brise. Lors d'un lavage en station automatique, neutralisez le balayage automatique. En hiver, il est conseillé d'attendre le dégivrage complet du pare-brise avant d'actionner le balayage automatique.
SÉCURITÉ Elles comportent des avertissements de sécurité ainsi que des informations d'identification de votre véhicule. Ne les enlevez pas : elles font partie intégrante de votre véhicule.
- La pose d'un équipement ou d'un accessoire électrique non référencé par le Constructeur peut entraîner une surconsommation et une panne des systèmes électriques de votre véhicule. Rendez-vous dans le Réseau pour prendre connaissance de l'offre d'accessoires référencés. - Pour des raisons de sécurité, l'accès à la prise diagnostic, associée aux systèmes électroniques embarqués équipant le véhicule, est strictement réservé au Réseau ou à un atelier qualifié, disposant d'outils adaptés (risques de dysfonctionnement des systèmes électroniques embarqués pouvant générer des pannes ou des accidents graves). La responsabilité du Constructeur ne saurait être engagée en cas de non-respect de cette consigne. - Toute modification ou adaptation non prévue ni autorisée par le Constructeur ou réalisée sans respecter les prescriptions techniques définies par ce dernier entraîne la suspension des garanties légale et contractuelle.
Avant d'installer un émetteur de radiocommunication avec antenne extérieure, vous devez impérativement consulter le Réseau qui vous communiquera les caractéristiques des émetteurs (bande de fréquence, puissance de sortie maximum, position antenne, conditions spécifiques d'installation) qui peuvent être montés, conformément à la Directive Compatibilité Électromagnétique Automobile (2004/104/CE).
Un nouvel appui immédiat sur la touche, annule la demande. La diode verte s'éteint. La diode verte reste allumée (sans clignoter) lorsque la communication est établie. Elle s'éteint en fin de communication. F Appuyez sur ce bouton rouge, les quatre feux indicateurs de direction clignotent. Il peut fonctionner contact coupé.
Lors d'un freinage d'urgence, en fonction de la force de la décélération, les feux de détresse s'allument automatiquement. Ils s'éteignent automatiquement à la première accélération. Vous pouvez les éteindre en appuyant sur le bouton.
Selon les conditions générales d'utilisation du service disponible en point de vente et sous réserve des limites technologiques et techniques. ** Suivant la couverture géographique de "Appel d'Urgence Localisé", "Appel d'Assistance Localisé" et la langue nationale officielle choisie par le propriétaire du véhicule. La liste des pays couverts et des services télématiques est disponible en points de vente ou sur le site Internet de votre pays.
À la mise du contact, le voyant vert s'allume pendant 3 secondes indiquant le bon fonctionnement du système. Le voyant rouge clignote puis s'éteint : le système présente un dysfonctionnement. Le voyant rouge est allumé fixe : la pile de secours est à remplacer. Dans les deux cas, les services d'appels d'urgence et assistance risquent de ne pas fonctionner. Consulter un réparateur qualifié dans les meilleurs délais.
Appuyer plus de 2 secondes sur cette touche pour demander une assistance en cas d'immobilisation du véhicule. Un message vocal confirme que l'appel est lancé**. Un nouvel appui immédiat sur la touche annule la demande. L'annulation est confirmée par un message vocal. ** Suivant la couverture géographique de "Appel d'Urgence Localisé", "Appel d'Assistance Localisé" et la langue nationale officielle choisie par le propriétaire du véhicule. La liste des pays couverts et des services télématiques est disponible en points de vente ou sur le site Internet de votre pays.
"Appel d'Urgence Localisé" et "Appel d'Assistance Localisé" suivi d'un appui sur "Appel d'Assistance Localisé" pour valider. Si vous avez acheté votre véhicule en dehors du Réseau, vous êtes invité à vérifier la configuration de ces services et pouvez en demander la modification auprès de votre Réseau. Dans un pays multilingue, la configuration est possible dans la langue nationale officielle de votre choix.
Constructeur se réserve le droit d'opérer à tout moment des mises à jour du système télématique embarqué du véhicule.
2 secondes sur cette touche. Le clignotement de la diode verte et un message vocal confirment que l'appel est lancé vers le centre d'appel "Appel d'Urgence Localisé"*.
Sécurité Un nouvel appui immédiat, annule la demande ; la diode verte s'éteint. La diode verte reste allumée (sans clignoter) lorsque la communication est établie. Elle s'éteint en fin de communication. "Appel d'Urgence Localisé" localise immédiatement votre véhicule, entre en contact avec vous dans votre langue**, et sollicite – si nécessaire – l'envoi des secours publics compétents**. Dans les pays où la plateforme n'est pas opérationnelle, ou lorsque le service de localisation a été expressément refusé, l'appel est dirigé directement vers les services de secours (112) sans localisation. * Selon les conditions générales d'utilisation du service disponible en point de vente et sous réserve des limites technologiques et techniques. ** Suivant la couverture géographique de "Appel d'Urgence Localisé", "Appel d'Assistance Localisé" et la langue nationale officielle choisie par le propriétaire du véhicule. La liste des pays couverts et des services télématiques est disponible en points de vente ou sur le site Internet de votre pays. En cas de choc détecté par le calculateur d'airbag, et indépendamment des déploiements d'airbag éventuels, un appel d'urgence est lancé automatiquement.
BOX avec pack SOS et assistance inclus, vous disposez de services complémentaires dans votre espace personnel via le site internet de votre pays.
À la mise du contact, le voyant vert s'allume pendant 3 secondes indiquant le bon fonctionnement du système. Pour tous pays sauf Russie, Biélorussie, Kazakhstan. Le voyant rouge clignote puis s'éteint : le système présente un dysfonctionnement. Le voyant rouge est allumé fixe : la pile de secours est à remplacer. Pour Russie, Biélorussie, Kazakhstan. Le voyant rouge est allumé fixe : le système présente un dysfonctionnement. Le voyant rouge clignote : la pile de secours est à remplacer. Dans les deux cas, les services d'appels d'urgence et assistance risquent de ne pas fonctionner. Consulter un réparateur qualifié dans les meilleurs délais. Le dysfonctionnement du système n'empêche pas le véhicule de rouler.
Appuyer plus de 2 secondes sur cette touche pour demander une assistance en cas d'immobilisation du véhicule. Un message vocal confirme que l'appel est lancé**. Un nouvel appui immédiat sur la touche annule la demande. L'annulation est confirmée par un message vocal. ** Suivant la couverture géographique de "Appel d'Urgence Localisé", "Appel d'Assistance Localisé" et la langue nationale officielle choisie par le propriétaire du véhicule. La liste des pays couverts et des services télématiques est disponible en points de vente ou sur le site Internet de votre pays.
Localisé" suivi d'un appui sur "Appel d'Assistance Localisé" pour valider.
Constructeur se réserve le droit d'opérer à tout moment des mises à jour du système télématique embarqué du véhicule.
électronique (ESC) Programme de stabilité électronique intégrant les systèmes suivants : - l'antiblocage des roues (ABS) et le répartiteur électronique de freinage (REF), - l'assistance au freinage d'urgence (AFU),
L'ABS empêche le blocage des roues en cas de freinage d'urgence. Le REF assure une gestion intégrale de la pression de freinage roue par roue.
(AFU) Ce système permet, en cas d'urgence, d'atteindre plus vite la pression optimale de freinage, donc de réduire la distance d'arrêt. Il se déclenche en fonction de la vitesse d'actionnement de la pédale de frein. Cela se traduit par une diminution de la résistance de la pédale et une augmentation de l'efficacité du freinage.
(TSM) Ce système permet de garder le contrôle du véhicule, lorsque celui-ci tracte une remorque, afin de réduire les risques d'embardée.
En cas de changement de roues (pneus et jantes), veillez à ce qu'elles soient homologuées pour votre véhicule.
électronique de freinage (REF). L'arrêt est impératif dans les meilleures conditions de sécurité. Faites appel au Réseau ou à un atelier qualifié. Le fonctionnement normal du système ABS peut se manifester par de légères vibrations sur la pédale de frein.
Contrôle dynamique de stabilité (CDS)
Cette fonction détecte les situations de faible adhérence pouvant rendre difficile les démarrages et la progression du véhicule en neige fraîche profonde ou neige damée. Dans ces situations, le contrôle de traction intelligent régule le patinage des roues avant afin d'optimiser la motricité et le suivi de trajectoire de votre véhicule. Sur route avec faible adhérence, l'utilisation de pneumatiques neige est fortement conseillée.
En cas de problème d'adhérence ou de trajectoire, ces systèmes se mettent en marche. Ceci est signalé par le clignotement de ce témoin au combiné.
Dans des conditions exceptionnelles (démarrage du véhicule embourbé, immobilisé dans la neige, sur sol meuble…), il peut s'avérer utile de neutraliser le système ASR pour faire patiner librement les roues et retrouver de l'adhérence. Dès que les conditions d'adhérence le permettent, réactivez le système. La neutralisation se fait par le menu Véhicule / Conduite de l'écran tactile. Elle est signalée par l'affichage d'un message.
Véhicule / Conduite de l'écran tactile. Elle est signalée par l'affichage d'un message.
L'allumage de ce témoin, accompagné de l'affichage d'un message et d'un signal sonore, signalent un dysfonctionnement des systèmes. Consultez le Réseau ou un atelier qualifié pour vérification des systèmes.
C'est lorsque les conditions d'adhérence diminuent (pluie, neige, verglas) que les risques de perte d'adhérence augmentent. Il est donc indispensable, pour votre sécurité, de conserver ces systèmes activés en toutes conditions, et particulièrement lorsque celles-ci sont difficiles. Le fonctionnement de ces systèmes est assuré sous réserve du respect des préconisations du constructeur, concernant tant les roues (pneumatiques et jantes), les composants de freinage, les composants électroniques que les procédures de montage et d'intervention du Réseau. Afin de bénéficier de l'efficacité de ces systèmes en conditions hivernales, il est recommandé d'utiliser des pneumatiques neige. Dans ce cas, il est impératif d'équiper les quatre roues avec des pneumatiques homologués pour votre véhicule.
En situation de remorquage, ce système permet de réduire les risques d'embardée du véhicule et de la remorque.
Le système est automatiquement activé à la mise du contact. Le programme de stabilité électronique (ESC) ne doit pas présenter de dysfonctionnement. A partir de 60 km/h et jusqu'à 160 km/h, dès que le système détecte des mouvements d'oscillation de la remorque, il agit sur les freins pour stabiliser la remorque et, si nécessaire, réduit la puissance du moteur pour ralentir le véhicule. La correction est signalée par le clignotement de ce témoin au combiné et par l'allumage des feux de stop. Pour connaître les masses et les charges remorquables, reportez-vous à la rubrique "Caractéristiques techniques" ou au certificat d'immatriculation de votre véhicule. Pour rouler en toute sécurité avec un Attelage de remorque, reportez-vous à la rubrique correspondante.
Sécurité Consultez le Réseau ou un atelier qualifié pour vérification du système. Le système de contrôle de stabilité de la remorque offre un surcroît de sécurité en conduite normale, dans le respect des recommandations d'utilisation de la remorque. Il ne doit pas inciter le conducteur à prendre des risques supplémentaires, comme utiliser une remorque dans des conditions de fonctionnement dégradées (chargement excessif, non-respect du poids sur flèche, pneumatiques usés ou sous-gonflés, système de freinage défaillant, …) ou rouler à des vitesses trop élevées. Dans certains cas, les mouvements d'oscillation de la remorque peuvent ne pas être décelés par le système ESC, notamment avec une remorque légère. En cas de conduite sur chaussée glissante ou dégradée, le système peut ne pas empêcher une embardée brutale de la remorque.
Control Système d'antipatinage spécifique et breveté, améliorant la motricité dans la neige, la boue et le sable. En phase de progression, le système optimise le patinage pour répondre, au mieux, aux sollicitations du conducteur. (mode actif jusqu'à 50 km/h)
Le mode choisi reste affiché au combiné.
(mode actif jusqu'à 120 km/h)
F Accompagnez l'enroulement de la ceinture.
Votre véhicule est principalement conçu pour circuler sur des routes goudronnées, mais il vous permet d'emprunter occasionnellement d'autres voies moins carrossables. Cependant, il ne permet pas la conduite tout-terrain comme : - le franchissement et la conduite sur des terrains qui pourraient endommager le soubassement ou arracher des éléments (tuyau de carburant, refroidisseur carburant, …) par des obstacles ou des pierres notamment, - rouler sur des terrains à fortes pentes et à adhérence réduite, - traverser un cours d'eau.
Ce système améliore la sécurité aux places avant, lors des chocs frontaux et latéraux. Selon l'importance du choc, le système de prétension pyrotechnique tend instantanément les ceintures et les plaque sur le corps des occupants. Les ceintures à prétension pyrotechnique sont actives, lorsque le contact est mis. Le limiteur d'effort atténue la pression de la ceinture contre le thorax de l'occupant, améliorant ainsi sa protection.
F Vérifiez le verrouillage en effectuant un essai de traction sur la sangle.
Sécurité Les places arrière sont équipées chacune d'une ceinture, dotée de trois points d'ancrage et d'un enrouleur. F Tirez la sangle, puis insérez le pêne dans la boucle. F Vérifiez le verrouillage en effectuant un essai de traction sur la sangle.
Il s'allume en rouge à la fois au combiné et sur l'afficheur des témoins de ceintures et d'airbag frontal passager, dès que le système détecte qu'une ceinture de sécurité est non-bouclée ou débouclée. Témoin de localisation des ceintures nonbouclées / débouclées Il s'allume sur l'afficheur : les voyants rouges allumés indiquent l'emplacement des ceintures non-bouclées ou débouclées.
F Appuyez sur le bouton rouge de la boucle. F Accompagnez l'enroulement de la ceinture.
A la mise du contact, le témoin et les voyants correspondants s'allument, si le conducteur et/ ou le passager avant n'a pas bouclé sa ceinture de sécurité. A une vitesse supérieure à 20 km/h, ces témoins clignotent, accompagnés d'un signal sonore pendant deux minutes. Au-delà de ce délai, ces témoins restent allumés tant que les ceintures avant ne sont pas bouclées.
A la mise du contact, moteur tournant ou véhicule roulant à une vitesse inférieure à 20 km/h, le témoin et les voyants correspondants s'allument pendant trente secondes environ, si une ou plusieurs ceintures de sécurité arrière ne sont pas bouclées.
Après la mise du contact, le témoin et les voyants correspondants s'allument, dès que le conducteur et/ou un ou plusieurs passagers déboucle sa ceinture de sécurité. A une vitesse supérieure à 20 km/h, ces témoins clignotent, accompagnés d'un signal sonore pendant deux minutes. Au-delà de ce délai, ces témoins restent allumés tant que les ceintures ne sont pas rebouclées.
Les ceintures de sécurité sont équipées d'un enrouleur permettant l'ajustement automatique de la longueur de sangle à votre morphologie. Le rangement de la ceinture s'effectue automatiquement lorsque celle-ci n'est pas utilisée. Les enrouleurs sont équipés d'un dispositif de blocage automatique lors d'une collision, d'un freinage d'urgence ou du retournement du véhicule. Vous pouvez débloquer le dispositif en tirant fermement la sangle et en la relâchant pour qu'elle se rembobine légèrement. Avant et après utilisation, assurez-vous que la ceinture est correctement enroulée. Après rabattement ou déplacement d'un siège ou d'une banquette arrière, assurezvous que la ceinture est correctement positionnée et enroulée.
La partie basse de la sangle doit être positionnée le plus bas possible sur le bassin. La partie haute doit être positionnée dans le creux de l'épaule. Pour être efficace, une ceinture de sécurité : - doit être tendue au plus près du corps, - doit être tirée devant vous par un mouvement régulier, en vérifiant qu'elle ne se vrille pas, - ne doit maintenir qu'une seule personne, - ne doit pas porter de trace de coupure ou d'effilochage, - ne doit pas être transformée ou modifiée afin de ne pas altérer sa performance.
En raison des prescriptions de sécurité en vigueur, pour toute intervention sur les ceintures de sécurité de votre véhicule, adressez-vous à un atelier qualifié disposant de la compétence et du matériel adapté, ce que le Réseau est en mesure de vous apporter. Faites vérifier périodiquement vos ceintures par le Réseau ou par un atelier qualifié et particulièrement si les sangles présentent des traces de détérioration. Nettoyez les sangles de ceinture avec de l'eau savonneuse ou un produit nettoyant textile, vendu dans le Réseau.
Utilisez un siège enfant adapté, si le passager a moins de 12 ans ou mesure moins d'un mètre cinquante. N'utilisez jamais la même ceinture pour attacher plusieurs enfants. Ne transportez jamais un enfant sur vos genoux. Pour plus d'informations sur les Sièges enfants, reportez-vous à la rubrique correspondante.
Sécurité En cas de choc En fonction de la nature et de l'importance des chocs, le dispositif pyrotechnique peut se déclencher avant et indépendamment du déploiement des airbags. Le déclenchement des prétensionneurs s'accompagne d'un léger dégagement de fumée inoffensive et d'un bruit, dus à l'activation de la cartouche pyrotechnique intégrée au système. Dans tous les cas, le témoin d'airbag s'allume. Après un choc, faites vérifier et éventuellement remplacer le système des ceintures de sécurité par le Réseau ou par un atelier qualifié.
Généralités Système conçu pour contribuer à renforcer la sécurité des occupants (sauf le passager arrière central) en cas de collisions violentes. Les airbags complètent l'action des ceintures de sécurité équipées de limiteur d'effort (sauf celle du passager arrière central).
- en cas de choc violent, les airbags se déploient instantanément et contribuent à mieux protéger les occupants du véhicule (sauf le passager arrière central) ; aussitôt après le choc, les airbags se dégonflent rapidement afin de ne gêner ni la visibilité, ni la sortie éventuelle des occupants, - en cas de choc peu violent, d'impact sur la face arrière et dans certaines conditions de retournement, les airbags peuvent ne pas se déployer ; seule la ceinture de sécurité contribue à assurer votre protection dans ces situations. Les airbags ne fonctionnent pas contact coupé. Cet équipement ne se déploie qu'une seule fois. Si un second choc survient (lors du même accident ou d'un autre accident), l'airbag ne se déclenchera plus.
Le bruit de la détonation liée au déclenchement d'un ou des airbags peut entraîner une légère diminution de la capacité auditive pendant un bref laps de temps.
L'airbag frontal s'interpose entre le thorax et la tête de l'occupant avant du véhicule et le volant, côté conducteur, et la planche de bord, côté passager, pour amortir sa projection en avant.
Désactivation de l'airbag frontal passager, reportez-vous à la rubrique correspondante.
Il se déclenche simultanément avec l'airbag latéral correspondant en cas de choc latéral violent appliqué sur tout ou partie de la zone d'impact latéral B, s'exerçant perpendiculairement à l'axe longitudinal du véhicule dans un plan horizontal et de sens extérieur vers intérieur du véhicule. L'airbag rideau s'interpose entre l'occupant avant ou arrière du véhicule et les vitres.
Ils se déclenchent unilatéralement en cas de choc latéral violent appliqué sur tout ou partie de la zone d'impact latéral, s'exerçant perpendiculairement à l'axe longitudinal du véhicule dans un plan horizontal et de sens extérieur vers intérieur du véhicule.
Si ce témoin s'allume au combiné, consultez impérativement le Réseau ou un atelier qualifié pour vérification du système.
Sécurité Les airbags pourraient ne plus se déclencher en cas de choc violent.
Lors d'une collision arrière ou frontale, aucun des airbags latéraux ne se déclenche.
Pour que les airbags soient pleinement efficaces, respectez les règles de sécurité ci-dessous. Adoptez une position assise normale et verticale. Attachez-vous dans votre siège et positionnez correctement la ceinture de sécurité. Ne laissez rien s'interposer entre les occupants et les airbags (enfant, animal, objet…), ne fixez ou ne collez rien ni à proximité ni sur la trajectoire de sortie des airbags, cela pourrait occasionner des blessures lors de leur déploiement. Ne modifiez jamais la définition d'origine de votre véhicule, tout particulièrement dans l'environnement direct des airbags. Après un accident ou le vol du véhicule, faites vérifier les systèmes d'airbags. Toute intervention sur les systèmes d'airbags doit être réalisée exclusivement dans le Réseau ou dans un atelier qualifié. Même en observant toutes les précautions évoquées, un risque de blessures ou de légères brûlures à la tête, au buste ou aux bras, lors du déclenchement d'un airbag n'est pas exclu. En effet, le sac se gonfle de façon quasi-instantanée (quelques millisecondes) puis, se dégonfle dans le même temps en évacuant les gaz chauds par des orifices prévus à cet effet.
Ne conduisez pas en tenant le volant par ses branches ou en laissant les mains sur le moyeu central du volant. Ne posez pas les pieds sur la planche de bord, côté passager. Ne fumez pas, car le déploiement des airbags peut occasionner des brûlures ou des risques de blessures dus à la cigarette ou à la pipe. Ne démontez, percez ou soumettez jamais le volant à des coups violents. Ne fixez ou ne collez rien ni sur le volant ni sur la planche de bord, cela pourrait occasionner des blessures lors du déploiement des airbags.
Les panneaux de portes avant du véhicule comportent des capteurs de chocs latéraux. Une porte endommagée ou toute intervention non conforme (modification ou réparation) sur les portes avant ou leur garniture intérieure peut compromettre le fonctionnement de ces capteurs – Risque de dysfonctionnement des airbags latéraux ! Ces travaux doivent être exclusivement réalisés par le Réseau ou par un atelier qualifié.
Ne fixez ou ne collez rien sur le pavillon, cela pourrait occasionner des blessures à la tête lors du déploiement de l'airbag rideau. Si votre véhicule en est équipé, ne démontez pas les poignées de maintien implantées sur le pavillon, elles participent à la fixation des airbags rideaux.
La réglementation sur le transport des enfants est spécifique à chaque pays. Consultez la législation en vigueur dans votre pays. Pour assurer une sécurité optimale, respecter les consignes suivantes : - Conformément à la réglementation européenne, tous les enfants de moins de 12 ans ou d'une taille inférieure à un mètre cinquante doivent être transportés dans des sièges enfants homologués adaptés à leur poids, aux places équipées d'une ceinture de sécurité ou d'ancrages ISOFIX. - Statistiquement, les places les plus sûres pour le transport des enfants sont les places arrière de votre véhicule.
Il est recommandé de transporter les enfants sur les places arrière de votre véhicule : - "dos à la route" jusqu'à 3 ans, - "face à la route" à partir de 3 ans.
Pour les sièges enfants avec béquille, assurez-vous que celle-ci est en contact stable avec le sol. A l'avant : si nécessaire, ajustez le siège passager. A l'arrière : si nécessaire, ajustez le siège avant correspondant.
Remettez l'appui-tête en place une fois que le siège enfant a été enlevé.
Sécurité "Dos à la route"
Ne jamais installer de système de retenue pour enfants "dos à la route" sur un siège protégé par un airbag frontal activé. Cela peut provoquer la mort de l'enfant ou le blesser gravement.
Siège passager réglé dans la position la plus haute ou avec le dossier redressé
Conformément à la réglementation en vigueur, vous trouverez dans les tableaux suivants cet avertissement dans toutes les langues nécessaires.
F Tournez-la en position "OFF". F Retirez-la en maintenant cette position. A la mise du contact, ce témoin s'allume dans l'afficheur des témoins de ceintures. Il reste allumé pendant toute la durée de neutralisation.
être installé sur la place passager arrière centrale. La mauvaise installation d'un siège enfant dans un véhicule compromet la protection de l'enfant en cas d'accident.
Gamme de sièges enfants se fixant à l'aide d'une ceinture de sécurité trois points.
S'installe uniquement sur les places latérales arrière. L'appui-tête du siège du véhicule doit être enlevé.
Groupes 2 et 3 : de 15 à 36 kg
Poids de l'enfant / âge indicatif
(groupe 2) De 3 à 6 ans environ
(groupe 3) De 6 à 10 ans environ
UF : place adaptée à l'installation d'un siège enfant s'attachant avec la ceinture de sécurité et homologué en universel "face à la route".
Un siège enfant avec béquille ne doit jamais être installé à cette place.
Sécurité deux anneaux A, situés entre le dossier et l'assise du siège du véhicule, signalés par un marquage,
Les sièges enfants ISOFIX sont équipés de deux verrous qui viennent s'ancrer sur les deux anneaux A. Certains sièges disposent également d'une sangle haute qui vient s'attacher sur l'anneau B. Pour fixer le siège enfant au TOP TETHER : F enlevez et rangez l'appui-tête avant d'installer le siège enfant à cette place (le remettre en place une fois que le siège enfant a été enlevé), F passez la sangle du siège enfant derrière le dossier du siège, en la centrant entre les orifices de tiges d'appui-tête, F fixez l'attache de la sangle haute à l'anneau B, F tendez la sangle haute.
ISOFIX" (classe de taille : E) Groupe 0+ : de la naissance à 13 kg
(classe de taille : B1) Groupe 1 : de 9 à 18 kg
Respectez strictement les consignes de montage indiquées dans la notice d'installation livrée avec le siège enfant.
Reportez-vous également à la notice d'installation du fabricant du siège enfant pour connaître les indications d'installation et de retrait du siège.
ISOFIX qui s'accroche aux anneaux A. S'installe uniquement sur le siège passager avant ou sur les places latérales arrière. La base comporte une béquille, réglable en hauteur, qui repose sur le plancher du véhicule. Ce siège enfant peut également être fixé à l'aide d'une ceinture de sécurité. Dans ce cas, seule la coque est utilisée et attachée au siège du véhicule par la ceinture de sécurité trois points.
S'accroche aux anneaux A, ainsi qu'à l'anneau B, appelé TOP TETHER, à l'aide d'une sangle haute. S'installe uniquement sur le siège passager avant ou sur les places latérales arrière. L'appui-tête du siège du véhicule doit être enlevé. 3 positions d'inclinaison de la coque : assise, repos et allongée. Ce siège enfant peut également être utilisé aux places non équipées d'ancrages ISOFIX. Dans ce cas, il est obligatoirement attaché au siège du véhicule par la ceinture de sécurité trois points. Réglez le siège avant du véhicule pour que les pieds de l'enfant ne touchent pas le dossier.
Poids de l'enfant / âge indicatif Inférieur à 10 kg (groupe 0) Jusqu'à environ "Dos à la route"
Pour attacher la sangle haute avec les Fixations ISOFIX, reportez-vous à la rubrique correspondante. X : place non adaptée à l'installation d'un siège ou d'une nacelle ISOFIX du groupe de poids indiqué. (a) Consultez la législation en vigueur dans votre pays avant d'installer un enfant à cette place. (b) Inclinez le dossier du siège à 45°, puis installez le siège enfant. Redressez le dossier jusqu'au contact avec le dossier du siège enfant.
Les sièges enfants i-Size sont équipés de deux verrous qui viennent s'ancrer sur les deux anneaux A. Ces sièges enfants i-Size disposent également : - soit d'une sangle haute qui s'attache sur l'anneau B, - soit d'une béquille qui repose sur le plancher du véhicule, compatible avec la place homologuée i-Size, dont le rôle est d'empêcher le siège enfant de basculer en cas de collision. Pour plus d'informations sur les Fixations ISOFIX, reportez-vous à la rubrique correspondante. Conformément à la nouvelle réglementation européenne, ce tableau vous indique les possibilités d'installation des sièges enfants i-Size aux places équipées d'ancrages ISOFIX homologués i-Size dans le véhicule.
Sécurité Consultez la législation en vigueur dans votre pays avant d'installer un enfant à cette place. (b) Inclinez le dossier du siège à 45°, puis installez le siège enfant. Redressez le dossier jusqu'au contact avec le dossier du siège enfant.
La mauvaise installation d'un siège enfant dans un véhicule compromet la protection de l'enfant en cas de collision. Vérifiez qu'il n'y a pas de ceinture de sécurité ou de boucle de ceinture de sécurité sous le siège enfant, cela risquerait de le déstabiliser. Pensez à boucler les ceintures de sécurité ou le harnais des sièges enfants en limitant au maximum le jeu par rapport au corps de l'enfant, même pour les trajets de courte durée. Pour l'installation du siège enfant avec la ceinture de sécurité, vérifiez que celle-ci est bien tendue sur le siège enfant et qu'elle maintient fermement le siège enfant sur le siège de votre véhicule. Si votre siège passager est réglable, avancez-le si nécessaire. Vous devez enlever l'appui-tête avant toute installation de siège enfant avec dossier sur une place passager. Assurez-vous que l'appui-tête est bien rangé ou attaché afin d'éviter qu'il ne se transforme en projectile en cas de freinage important. Remettez l'appui-tête en place une fois que le siège enfant a été enlevé.
Pour cela, avancez le siège avant et, si nécessaire, redressez également son dossier. Pour une installation optimale du siège enfant "face à la route", vérifiez que son dossier est le plus proche possible du dossier du siège du véhicule, voire en contact si possible. Enfants à l'avant La réglementation sur le transport d'enfants en place passager avant est spécifique à chaque pays. Consultez la législation en vigueur dans le pays où vous roulez. Neutralisez l'airbag frontal passager dès qu'un siège enfant "dos à la route" est installé en place passager avant. Sinon, l'enfant risquerait d'être gravement blessé ou tué lors du déploiement de l'airbag.
La partie thoracique de la ceinture doit être positionnée sur l'épaule de l'enfant sans toucher le cou. Vérifiez que la partie abdominale de la ceinture de sécurité passe bien sur les cuisses de l'enfant. Il est recommandé d'utiliser un rehausseur avec dossier, équipé d'un guide de ceinture au niveau de l'épaule.
Dispositif mécanique pour interdire l'ouverture de la porte arrière par sa commande intérieure. La commande, de couleur rouge, est située sur le chant de chaque porte arrière. Elle est signalée par une étiquette, collée sur la carrosserie.
Protections complémentaires Pour empêcher l'ouverture accidentelle des portes et des vitres arrière, utilisez le dispositif "Sécurité enfants". Veillez à ne pas ouvrir de plus d'un tiers les vitres arrière. Pour protéger vos jeunes enfants des rayons solaires, équipez les vitres arrière de stores latéraux. Par sécurité, ne laissez pas : - un ou plusieurs enfants seuls et sans surveillance dans un véhicule, - un enfant ou un animal dans un véhicule exposé au soleil, vitres fermées, - les clés à la portée des enfants à l'intérieur du véhicule.
- vers la droite sur la porte arrière gauche, - vers la gauche sur la porte arrière droite.
Sécurité Le voyant rouge du bouton s'allume, accompagné de l'affichage d'un message d'activation. Ce voyant rouge reste allumé, tant que la sécurité enfants est activée.
F Appuyez de nouveau sur ce bouton. Le voyant du bouton s'éteint, accompagné de l'affichage d'un message de neutralisation.
Vérifiez l'état de la sécurité enfants à chaque mise du contact. Gardez toujours la clé électronique sur vous en quittant le véhicule, même pour une courte durée. En cas de choc violent, la sécurité enfants électrique se désactive automatiquement pour permettre la sortie des passagers arrière.
Pour des raisons de sécurité, le conducteur doit impérativement effectuer toute action nécessitant une attention soutenue véhicule à l'arrêt. Lors d'un long trajet, il est vivement recommandé de faire une pause toutes les deux heures. En cas d'intempéries, adoptez une conduite souple, anticipez les freinages et augmentez les distances de sécurité.
En conditions hivernales très sévères (température inférieure à -23°C), pour garantir le bon fonctionnement et la longévité des éléments mécaniques de votre véhicule (moteur et boîte de vitesses), il est nécessaire de laisser le moteur tourner pendant 4 minutes avant de rouler.
Ne roulez jamais avec le frein de stationnement serré – Risques de surchauffe et d'endommagement du système de freinage ! Le système d'échappement de votre véhicule étant très chaud, même plusieurs minutes après l'arrêt du moteur, ne stationnez jamais ou ne laissez jamais le moteur tourner sur des surfaces inflammables (herbes sèches, feuilles mortes, …) – Risque d'incendie !
Il est fortement recommandé de ne pas conduire sur chaussée inondée, car cela pourrait gravement endommager le moteur, la boîte de vitesses ainsi que les systèmes électriques de votre véhicule.
- vérifiez que la profondeur d'eau n'excède pas 15 cm, en tenant compte des vagues qui pourraient être générées par les autres usagers, - désactivez la fonction Stop & Start, - roulez aussi lentement que possible sans caler. Ne dépassez en aucun cas la vitesse de 10 km/h, - ne vous arrêtez pas et n'éteignez pas le moteur. En sortie de chaussée inondée, dès que les conditions de sécurité le permettent, freinez légèrement à plusieurs reprises afin de sécher les disques et les plaquettes de frein. En cas de doute sur l'état de votre véhicule, consultez le Réseau ou un atelier qualifié.
F Répartissez la charge dans la remorque pour que les objets les plus lourds se trouvent le plus près possible de l'essieu, et que le poids sur flèche approche le maximum autorisé, sans toutefois le dépasser. La densité de l'air diminue avec l'altitude, réduisant ainsi les performances du moteur. Il faut réduire la charge maximale remorquable de 10% par tranche de 1 000 mètres d'altitude. Veuillez respecter les masses remorquables maximales.
F Tenez compte de l'augmentation de la sensibilité au vent.
F Pour abaisser le régime moteur, réduisez votre vitesse. La charge maximale remorquable en côte dépend de l'inclinaison de la pente et de la température extérieure. Dans tous les cas, soyez attentif à la température du liquide de refroidissement. F En cas d'allumage de ce témoin d'alerte et du témoin STOP, arrêtez le véhicule et coupez le moteur dès que possible. Véhicule neuf Ne tractez pas une remorque avant d'avoir roulé au minimum 1 000 kilomètres.
Pour plus d'informations sur le Réglage du site des projecteurs, reportez-vous à la rubrique correspondante.
Quelques instants après la coupure du contact, cet antidémarrage électronique verrouille le système de contrôle du moteur et empêche ainsi la mise en route du moteur par effraction. En cas de dysfonctionnement, signalé par l'affichage d'un message, le véhicule ne démarre pas. Adressez-vous au Réseau.
Conduite F Avec la clé électronique à l'intérieur du véhicule, appuyez à fond sur la pédale d'embrayage. ou F Avec une boîte de vitesses automatique, sélectionnez le mode P ou N. F Avec la clé électronique à l'intérieur du véhicule, appuyez à fond sur la pédale de frein. La présence de la clé électronique de l'Accès et Démarrage Mains Libres est impérative dans la zone de reconnaissance. En cas de non-détection de la clé électronique dans cette zone, un message s'affiche. Déplacez la clé électronique dans cette zone afin de pouvoir démarrer le moteur. En cas d'échec, reportez-vous à la rubrique "Clé non détectée – Démarrage de secours".
"START/STOP" permettent de signaler la présence ou l'absence de la clé électronique dans l'habitacle. F Appuyez sur le bouton "START/STOP" tout en maintenant l'appui sur la pédale jusqu'au démarrage du moteur. La colonne de direction se déverrouille et le moteur démarre. Sur certaines versions avec boîte de vitesses automatique (EAT6 / EAT8), la colonne de direction ne se verrouille pas. Pour les motorisations Diesel, par température négative et/ou moteur froid, le démarrage ne s'effectuera qu'après l'extinction du témoin de préchauffage. Si ce témoin s'allume après un appui sur le bouton "START/STOP" :
STOP" jusqu'au démarrage complet du moteur. Si l'une des conditions de démarrage n'est pas appliquée, un message de rappel s'affiche au combiné. Dans certains cas, il est nécessaire de manoeuvrer le volant tout en appuyant sur le bouton "START/STOP" pour aider au déverrouillage de la colonne de direction, un message vous en avertit.
F Avec une boîte de vitesses automatique, sélectionnez le mode P ou N.
Démarrage Mains Libres à l'intérieur du véhicule, l'appui sur le bouton "START/STOP", sans aucune action sur les pédales, permet la mise du contact.
STOP". Le moteur s'arrête et la colonne de direction se verrouille. Dans certains cas, il est nécessaire de manoeuvrer le volant pour verrouiller la colonne de direction. Sur certaines versions avec boîte de vitesses automatique EAT8, la colonne de direction ne se verrouille pas. Si le véhicule n'est pas immobilisé, le moteur ne s'arrêtera pas.
F Appuyez de nouveau sur ce bouton, pour couper le contact et permettre le verrouillage du véhicule. Contact mis, le système passera automatiquement en mode économie d'énergie pour maintenir un niveau de charge suffisant de la batterie.
Démarrage de secours
électronique est usée.
F Avec une boîte de vitesses manuelle, placez le levier au point mort puis appuyez à fond sur la pédale d'embrayage. F Avec une boîte de vitesses automatique, sélectionnez le mode P puis appuyez à fond sur la pédale de frein. F Appuyez sur le bouton "START/STOP". Le moteur démarre.
Lorsque la clé électronique n'est pas détectée ou n'est plus dans la zone de reconnaissance, un message apparaît au combiné à la fermeture d'un ouvrant ou à la demande de l'arrêt du moteur.
Conduite F Pour confirmer la demande d'arrêt du moteur, appuyez environ 3 secondes sur le bouton "START/STOP". En cas de dysfonctionnement de la clé électronique, consultez le Réseau ou un atelier qualifié.
En cas d'urgence uniquement, le moteur peut être arrêté sans conditions (même en roulant). Appuyez environ trois secondes sur le bouton "START/STOP". Dans ce cas, la colonne de direction se bloque dès que le véhicule est immobilisé.
F en tirant brièvement la palette pour le serrer, F en poussant brièvement la palette, tout en appuyant sur la pédale de frein, pour le desserrer. Par défaut, le mode automatique est activé.
électrique Ce système permet, en fonctionnement automatique, le serrage du frein de stationnement à l'arrêt du moteur et le desserrage dès la mise en mouvement du véhicule.
Il s'éteint pour confirmer le desserrage du frein de stationnement. Le clignotement de ce témoin sur la palette apparaît lors d'une demande manuelle de serrage ou de desserrage.
Par sécurité, avec une boîte de vitesses manuelle, si le frein de stationnement n'est pas serré, immobilisez le véhicule en engageant une vitesse. Par sécurité, avec une boîte de vitesses automatique, si le frein de stationnement n'est pas serré, immobilisez le véhicule en installant les cales fournies contre une des roues. Faites appel au Réseau ou à un atelier qualifié.
Si le frein de stationnement n'est pas serré, un signal sonore retentit et un message s'affiche à l'ouverture de la porte conducteur.
En cas de remorquage, de stationnement en forte pente ou si votre véhicule est très chargé, tournez les roues vers le trottoir et sélectionnez le mode P avec une boîte de vitesses automatique. En situation de remorquage, votre véhicule est homologué pour pouvoir stationner sur des pentes inférieures à 12%.
Assurez-vous au préalable que le moteur est démarré et que la porte conducteur est correctement fermée. Le frein de stationnement se desserre automatiquement et progressivement à la mise en mouvement du véhicule.
"Frein de parking desserré". Si vous poussez la palette sans enfoncer la pédale de frein, le frein de stationnement ne se desserre pas et un message s'affiche.
Véhicule à l'arrêt : F tirez brièvement la palette. La prise en compte de la demande de serrage est signalée par le clignotement du témoin de la palette. Le serrage du frein de stationnement est confirmé par l'allumage du témoin de freinage et du témoin P de la palette, accompagné de l'affichage du message "Frein de parking serré".
F Appuyez à fond sur la pédale d'embrayage, engagez la 1ère vitesse ou la marche arrière. F Appuyez sur la pédale d'accélérateur et relâchez la pédale d'embrayage. Avec une boîte de vitesses automatique F Appuyez sur la pédale de frein. F Sélectionnez le mode D, M ou R. F Relâchez la pédale de frein et appuyez sur la pédale d'accélérateur. Avec une boîte de vitesses automatique, si le frein ne se desserre pas automatiquement, vérifiez que les portes avant sont correctement fermées.
"Frein de parking desserré".
Conduite A l'arrêt, moteur tournant, n'accélérez pas inutilement, vous risqueriez de desserrer le frein de stationnement. Le serrage du frein de stationnement est confirmé par l'allumage du témoin de freinage et du témoin P de la palette, accompagné de l'affichage du message "Frein de parking serré".
Dans certaines situations, vous pouvez être amené à actionner manuellement le frein de stationnement.
Pour immobiliser le véhicule moteur tournant, tirez brièvement la palette. Le serrage du frein de stationnement est confirmé par l'allumage du témoin de freinage et du témoin P de la palette, accompagné de l'affichage du message "Frein de parking serré".
En cas de grand froid (gel), il est recommandé de ne pas serrer le frein de stationnement. Pour immobiliser votre véhicule, engagez une vitesse ou installez les cales contre une des roues.
F Eteignez le moteur. L'allumage du témoin au combiné et sur la palette confirme le serrage du frein de stationnement. F Mettez de nouveau le contact, sans allumer le moteur.
Le desserrage complet du frein de stationnement est confirmé par l'extinction du témoin de freinage et du témoin P de la palette, accompagnée de l'affichage du message "Frein de parking desserré". F Coupez le contact. Avec une boîte de vitesses automatique, le mode P est automatiquement engagé à la coupure du contact. Les roues sont bloquées. Pour plus d'informations sur la Boîte de vitesses automatique, et notamment pour laisser le véhicule en roue libre, reportez-vous à la rubrique correspondante.
F Serrez, avec la palette, le frein de stationnement s'il est desserré. F Relâchez complètement le pied de la pédale de frein. F Maintenez la palette poussée dans le sens du desserrage pendant au moins 10 secondes et au plus 15 secondes. F Relâchez la palette. F Appuyez sur la pédale de frein et maintenez-la enfoncée. F Tirez la palette dans le sens du serrage pendant 2 secondes. F Relâchez la palette et la pédale de frein. Selon version, le fonctionnement automatique est désactivable par le menu Véhicule / Conduite de l'écran tactile. La désactivation des fonctions automatiques est confirmée par l'allumage de ce témoin au combiné.
à l'aide de la palette de commande, permettent de serrer et de desserrer le frein de stationnement. Appliquez de nouveau cette procédure pour réactiver le fonctionnement automatique. La réactivation du fonctionnement automatique est confirmée par l'extinction du témoin au combiné.
Le freinage de secours doit être utilisé uniquement en cas de situation exceptionnelle. En cas de défaillance du freinage par la pédale de frein ou en situation exceptionnelle (exemple : malaise du conducteur, en conduite accompagnée…), le tirage maintenu de la palette permet de freiner le véhicule. Le freinage est actif tant que la palette est maintenue tirée. Il s'interrompt lorsque la palette est relâchée. Les systèmes ABS et CDS assurent la stabilité du véhicule lors du freinage de secours. En cas de défaillance du freinage de secours, le message "Défaut frein de parking" s'affiche au combiné.
Dans ce cas, la stabilité doit être assurée par le conducteur, en répétant successivement des actions de "tiré-relâché" sur la palette jusqu'à l'immobilisation du véhicule.
Passage de la marche arrière
Engagez uniquement la marche arrière, véhicule à l'arrêt, moteur au ralenti.
Conduite Par sécurité et pour faciliter le démarrage du moteur, sélectionnez toujours le point mort et appuyez sur la pédale d'embrayage. L'appui sur ce bouton doit se faire avant de donner une impulsion sur le sélecteur. C. Bouton M. Pour passer en mode manuel permanent à partir du mode automatique D. (Selon version : avec le DS Park Pilot, l'accès à ce mode se fait via le bouton DRIVE MODE) D. Voyants d'état de la boîte de vitesses (P, R, N, D).
6ème vitesse F Déplacez complètement le levier de vitesses vers la droite pour bien engager la 5ème ou la 6ème vitesse. Le non-respect de cette préconisation peut endommager définitivement la boîte de vitesses (engagement de la 3ème ou 4ème vitesse par inadvertance).
Boîte de vitesses automatique à six ou huit vitesses avec un sélecteur impulsionnel. Elle permet également un mode manuel avec le passage des vitesses à l'aide des palettes de commande, situées derrière le volant.
N. Le conducteur passe les vitesses à l'aide des commandes au volant.
Par exemple, pour passer de P à R, vous pouvez donner au choix deux impulsions vers l'avant sans franchir le point de résistance ou bien une seule impulsion en franchissant le point de résistance : - Dans le premier cas, la boîte passe de P à N, puis de N à R. - Dans le second cas, la boîte passe directement de P à R.
P : stationnement. R : marche arrière. Ces palettes ne permettent pas de sélectionner le point mort, ni d'engager ou de quitter la marche arrière.
A la coupure du contact, l'état de la boîte de vitesses reste affiché quelques secondes au combiné.
Moteur tournant, si un appui sur la pédale de frein et/ou sur le bouton Unlock est nécessaire pour changer de mode, un message d'alerte s'affiche au combiné. Seules les demandes de changement de mode conformes sont prises en compte.
Conduite Moteur tournant, freins desserrés, si R, D ou M est sélectionné, le véhicule se déplace même sans appuyer sur la pédale d'accélérateur. Moteur tournant, ne laissez jamais des enfants sans surveillance à l'intérieur du véhicule.
En cas de panne de batterie, placez impérativement les cales fournies avec l'outillage de bord contre une des roues pour immobiliser le véhicule.
Pour débloquer la boîte de vitesses : - depuis le mode P : F appuyez à fond sur la pédale de frein, F appuyez sur le bouton Unlock, F en maintenant l'appui sur la pédale de frein et sur le bouton Unlock, sélectionnez un autre mode. - depuis le point mort N, à vitesse inférieure à 5 km/h : F appuyez à fond sur la pédale de frein, F en maintenant l'appui sur la pédale de frein, sélectionnez un autre mode.
F décélérez jusqu'à l'arrêt, F pied sur la pédale de frein, appuyez sur le bouton Unlock, F en maintenant l'appui sur la pédale de frein et sur le bouton Unlock, sélectionnez le mode R. Pour passer en mode manuel permanent : Avec EAT8 sans bouton DS Park Pilot et EAT6 : F mode D sélectionné au préalable, F appuyez sur le bouton M ; le voyant vert du bouton s'allume. Avec EAT8 et bouton DS Park Pilot : F appuyez sur le bouton DRIVE MODE, F sélectionnez le mode "Manuel" qui s'affiche au combiné. Pour sortir du mode manuel : F donnez une impulsion vers l'avant pour revenir en D. ou F appuyez sur le bouton M ; le voyant du bouton s'éteint. ou F sélectionnez un autre mode avec le bouton DRIVE MODE. Pour couper le contact, le véhicule doit être à l'arrêt.
Pour mettre le véhicule en roue libre, moteur éteint : F véhicule à l'arrêt, moteur tournant, sélectionnez N, F éteignez le moteur, F dans les cinq secondes, remettez le contact, F pied sur la pédale de frein, donnez une impulsion sur le sélecteur vers l'avant ou vers l'arrière pour confirmer N et desserrez manuellement le frein de stationnement électrique, F coupez le contact. Si vous dépassez le délai des cinq secondes, la boîte de vitesses engage le mode P ; vous devez alors recommencer la procédure.
La boîte de vitesses sélectionne le rapport qui offre les performances optimales en fonction de la température ambiante, du profil de la route, du chargement du véhicule et du comportement du conducteur.
Les commandes au volant permettent au conducteur de sélectionner temporairement les rapports si les conditions de vitesse et de régime moteur le permettent.
Le passage d'un rapport à un autre est réalisé uniquement si les conditions de vitesse et de régime moteur le permettent. En sous-régime ou en sur-régime, le rapport sélectionné clignote quelques secondes, puis le rapport réellement engagé s'affiche.
Depuis le mode P : F Appuyez à fond sur la pédale de frein. F Démarrez le moteur. F En maintenant le pied sur la pédale de frein, appuyez sur le bouton Unlock. F Donnez une ou deux impulsions vers l'arrière pour sélectionner le mode automatique D, ou vers l'avant pour passer la marche arrière R.
F Appuyez à fond sur la pédale de frein. F Démarrez le moteur. F En maintenant le pied sur la pédale de frein, donnez une impulsion vers l'arrière pour sélectionner le mode automatique D, ou vers l'avant, accompagnée de l'appui sur le bouton Unlock pour passer la marche arrière R. Ensuite, depuis D ou R : F Relâchez la pédale de frein. F Accélérez progressivement pour desserrer automatiquement le frein de stationnement électrique. F Frein de stationnement desserré, le véhicule se déplace aussitôt. En conditions hivernales sévères (température inférieure à -23°C), il est recommandé de laisser tourner le moteur quelques minutes avant de démarrer le véhicule pour garantir le bon fonctionnement et la longévité du moteur et de la boîte de vitesses.
Quel que soit l'état de la boîte de vitesses à la coupure du contact, le mode P s'engage automatiquement, à l'exception du mode N avec lequel le mode P s'engagera après un délai de 5 secondes (pour la mise en roue libre). Vérifiez que le mode P est bien engagé et que le frein de stationnement électrique s'est serré automatiquement ; à défaut, serrez-le manuellement. Les voyants correspondants du sélecteur et de la palette de commande du frein de stationnement électrique doivent être allumés, ainsi que les témoins au combiné.
Dysfonctionnement de la boîte de vitesses Il est signalé par l'allumage de ce témoin, accompagné de l'affichage d'un message et d'un signal sonore, dès la mise du contact. Rendez-vous dans le Réseau ou dans un atelier qualifié. Ne roulez pas à une vitesse supérieure à 100 km/h, dans la limite de la réglementation locale.
Conduite La boîte de vitesses passe en mode de secours : le mode D se bloque sur le troisième rapport, les palettes au volant sont inopérantes, le mode M n'est plus accessible. Vous pouvez alors ressentir un choc important en passant la marche arrière. Ce choc est sans risque pour la boîte de vitesses. En cas de dysfonctionnement mineur Vous êtes averti par l'allumage de ce témoin, accompagné de l'affichage d'un message et d'un signal sonore. Conduisez prudemment et rendez-vous dans le Réseau ou dans un atelier qualifié. Dans certains cas, les voyants du sélecteur ne s'allument plus, mais l'état de la boîte de vitesses reste affiché au combiné. En cas de dysfonctionnement grave Vous êtes averti par l'allumage de ce témoin.
à un atelier qualifié. A la coupure du contact, la boîte de vitesses passe automatiquement en mode P.
Différents modes de conduite sont proposés. Ils correspondent à des paramétrages spécifiques du véhicule. Le choix des modes de conduite dépend de l'équipement du véhicule. A chaque mise du contact, le mode "Normal" est sélectionné par défaut. Mode "ECO" L'activation de ce mode permet de réduire la consommation de carburant en optimisant le fonctionnement du chauffage et de la climatisation et, selon version, du pédalier, de la boîte de vitesses automatique, de l'indicateur de changement de rapport. Roue libre en mode "ECO" : selon version, avec la boîte de vitesses EAT8, le passage en "roue libre" est favorisé pour ralentir le véhicule sans utilisation du frein moteur. En relevant complètement le pied de la pédale d'accélérateur pour anticiper les ralentissements, il est possible d'économiser du carburant. Mode "Sport" L'activation de ce mode permet une conduite plus dynamique avec action sur l'assistance de direction, le système d'amortissement variable (DS Active Scan Suspension), le pédalier, le passage des vitesses avec une boîte de vitesses automatique, l'ambiance acoustique du moteur et possibilité d'affichage au combiné des paramètres dynamiques du véhicule.
La sélection de ce mode offre un meilleur confort de conduite sur chaussées dégradées ou sur longs trajets : activation de la fonction DS Active Scan Suspension – association du système d'amortissement variable et de la caméra multifonctions (détection de l'état de la chaussée). Mode "Normal" Pour retrouver les paramétrages d'origine du véhicule.
La commande de sélection d'un mode de conduite dépend de l'équipement du véhicule :
Le choix d'un mode de conduite est également géré par la fonction DS Sensorial Drive, reportez-vous à la rubrique correspondante.
Système maintenant immobilisé un court instant (environ 2 secondes) votre véhicule lors d'un démarrage en pente, le temps que vous passiez de la pédale de frein à la pédale d'accélérateur. Cette fonction n'est active que lorsque : - le véhicule a été complètement immobilisé pied sur la pédale de frein, - certaines conditions de pente sont réunies, - la porte conducteur est fermée.
Si vous devez sortir du véhicule moteur tournant, serrez manuellement le frein de stationnement. Puis vérifiez que le témoin de frein de stationnement et le témoin P de la palette de commande sont allumés de manière fixe.
- si vous êtes en première vitesse ou au point mort en boîte de vitesses manuelle. - si vous êtes en mode D ou M en boîte de vitesses automatique.
N'effectuez jamais un remplissage en carburant lorsque le moteur est en mode STOP ; coupez impérativement le contact avec la clé ou avec le bouton "START/ STOP".
Système permettant de réduire la consommation de carburant en préconisant le rapport de vitesse le plus adapté. Vous pouvez suivre cette indication sans passer par les rapports intermédiaires. Les préconisations d'engagement de rapport ne doivent pas être considérées comme obligatoires. En effet, la configuration de la route, la densité de la circulation ou la sécurité restent des éléments déterminants dans le choix du rapport optimal. Le conducteur garde donc la responsabilité de suivre ou non les indications du système. Cette fonction ne peut pas être désactivée.
Le système ne propose en aucun cas : - d'engager le premier rapport, - d'engager la marche arrière.
Passage en mode STOP du moteur Ce témoin s'allume au combiné et le moteur se met automatiquement en veille : -
Le Stop & Start met le moteur momentanément en veille – mode STOP – lors des phases d'arrêts de la circulation (feux rouges, encombrements, …). Le moteur redémarre automatiquement – mode START – dès que vous souhaitez repartir. Le redémarrage s'effectue de manière instantanée, rapide et silencieuse. Parfaitement adapté à un usage urbain, le Stop & Start permet de réduire la consommation de carburant, les émissions de gaz polluant et le niveau sonore à l'arrêt.
à une vitesse inférieure à 20 km/h pour les versions BlueHDi 180, ou inférieure à 3 km/h pour les versions PureTech 180 et PureTech 225, lorsque vous enfoncez la pédale de frein ou que vous placez le sélecteur de vitesses en mode N.
Dans ce cas, ce témoin clignote quelques secondes, puis s'éteint.
Ce témoin s'éteint et le moteur redémarre automatiquement :
Le mode STOP ne s'active pas lorsque : - le véhicule est en forte pente (montante ou descendante), - la porte conducteur est ouverte, - la ceinture de sécurité conducteur est débouclée, - la vitesse du véhicule n'a pas dépassé 10 km/h depuis le dernier démarrage (avec le bouton "START/STOP"), - le frein de stationnement électrique est serré ou en cours de serrage, - le maintien du confort thermique dans l'habitacle le nécessite, - le désembuage est actif, - certaines conditions ponctuelles (charge de la batterie, température du moteur, assistance au freinage, température extérieure, altitude, …) le nécessitent pour assurer le contrôle du système.
D ou M, • ou lorsque vous engagez la marche arrière.
- vous ouvrez la porte conducteur,
180 et PureTech 225 avec boîte de vitesses automatique, ou 25 km/h avec les versions BlueHDi 180 avec boîte de vitesses automatique, le frein de stationnement électrique est en cours de serrage, certaines conditions ponctuelles (charge de la batterie, température du moteur, assistance au freinage, réglage de l'air conditionné…) le nécessitent pour assurer le contrôle du système ou du véhicule. Dans ce cas, ce témoin clignote quelques secondes, puis s'éteint.
Dans certains cas, tels que le maintien du confort thermique dans l'habitacle, il peut être utile de neutraliser le Stop & Start. La demande de neutralisation peut être effectuée à tout moment, dès la mise du contact. Si le moteur est en mode STOP, il redémarre aussitôt.
Conduite Le Stop & Start se réactive automatiquement à chaque mise du contact. Un nouvel appui sur ce bouton réactive la fonction ; le voyant associé s'éteint.
Avant toute intervention sous le capot, neutralisez le Stop & Start pour éviter tout risque de blessure lié à un déclenchement automatique du mode START.
Avant de vous engager dans une zone inondée, il est fortement recommandé de neutraliser le Stop & Start. Pour plus d'informations sur les Conseils de conduite, notamment sur chaussée inondée, reportez-vous à la rubrique correspondante.
Toute intervention sur ce type de batterie doit être réalisée exclusivement dans le Réseau ou dans un atelier qualifié. Pour plus d'informations sur la Batterie 12 V, reportez-vous à la rubrique correspondante.
En cas de dysfonctionnement, ce témoin clignote quelques instants au combiné, puis s'allume de manière permanente, accompagné de l'affichage d'un message. Faites vérifier par le Réseau ou par un atelier qualifié. En cas d'anomalie en mode STOP, il est possible que le véhicule cale. Tous les témoins du combiné s'allument. Il est alors nécessaire de couper le contact, puis de redémarrer le moteur avec le bouton "START/STOP".
Système assurant le contrôle automatique de la pression des pneumatiques en roulant. Le système surveille la pression des quatre pneumatiques, dès que le véhicule est en mouvement. Il compare les informations données par les capteurs de vitesse de roues à des valeurs de référence qui doivent être réinitialisées après chaque réajustement de la pression des pneumatiques ou un changement de roue. Le système déclenche une alerte dès qu'il détecte la baisse de pression de gonflage d'un ou de plusieurs pneumatiques.
Pour plus d'informations sur les Éléments d'identification, reportez-vous à la rubrique correspondante.
Ce contrôle doit être effectué "à froid" (véhicule à l'arrêt depuis 1 h ou après un trajet inférieur à 10 km effectué à vitesse modérée). Dans le cas contraire, ajoutez 0,3 bar aux valeurs indiquées sur l'étiquette.
Le système ne doit pas être réinitialisé après montage ou démontage des chaînes à neige.
Elle se traduit par l'allumage fixe de ce témoin, accompagné d'un signal sonore et, selon équipement, de l'affichage d'un message. F Réduisez immédiatement la vitesse, évitez les coups de volant et les freinages brusques. F Arrêtez-vous dès que les conditions de circulation le permettent.
Ne vous contentez pas d'un seul contrôle visuel. F Si vous disposez d'un compresseur, par exemple celui du kit de dépannage provisoire de pneumatique, contrôlez à froid la pression des quatre pneumatiques. F S'il n'est pas possible d'effectuer ce contrôle immédiatement, roulez prudemment à vitesse réduite. ou F En cas de crevaison, utilisez le kit de dépannage provisoire de pneumatique ou la roue de secours (selon équipement).
Il est nécessaire de réinitialiser le système après chaque ajustement de la pression d'un ou de plusieurs pneumatiques, et après le changement d'une ou de plusieurs roues.
La réinitialisation de la fonction se fait par le menu Véhicule / Conduite de l'écran tactile . F Dans ce menu, sélectionnez l'onglet "Réglages véhicule". F Dans la page, sélectionnez la fonction "Initialisation sous-gonflage". F Sélectionnez "Oui" pour valider. Un signal sonore et l'affichage d'un message confirment la réinitialisation.
Un message apparaît accompagné d'un signal sonore. Dans ce cas, la surveillance de sous-gonflage des pneumatiques n'est plus assurée. Faites vérifier le système par le Réseau ou par un atelier qualifié. Après toute intervention sur le système, il est nécessaire de vérifier la pression des quatre pneumatiques, puis de le réinitialiser.
- la prise de photos et vidéos à la demande et leurs partages par mail, SMS et sur les réseaux sociaux via l'application "DS ConnectedCAM" sur smartphone, - l'envoi des coordonnées GPS du véhicule vers un smartphone, - l'enregistrement automatique de vidéos en cas de choc du véhicule.
L'usage de la DS ConnectedCAM étant sous votre contrôle et votre responsabilité, vous devez veiller au respect de la réglementation sur la protection des données personnelles (images d'autrui, plaques d'immatriculation automobiles, bâtiments protégés…), du code de la route et de la sécurité routière. Vérifiez au préalable que votre assurance accepte les films collectés depuis la DS ConnectedCAM comme moyens de preuve.
L'appairage est nécessaire à la première connexion. Il sera ensuite réalisé de manière automatique. Le code d'appairage par défaut est : ConnectedCAM.
F Effectuez un appui long sur ce bouton pour allumer la caméra. Le voyant du bouton s'allume. Quand la caméra est allumée l'enregistrement vidéo est automatique et permanent.
F Effectuez un appui court sur ce bouton pour prendre une photo.
F Effectuez un appui long sur ce bouton pour prendre une vidéo.
Grâce à l'application "DS ConnectedCAM", vous pourrez ensuite partager automatiquement et immédiatement vos photos et vidéos sur les réseaux sociaux ou par mail. Un signal sonore confirme la prise en compte de la demande.
DS ConnectedCAM accessible depuis un smartphone en situation de conduite. Il doit effectuer toute action nécessitant une attention soutenue, véhicule à l’arrêt.
Lorsqu'un dysfonctionnement du système survient, le voyant du bouton clignote. Faites vérifier par le Réseau ou par un atelier qualifié.
F Effectuez un appui long sur ce bouton pour éteindre la caméra. Le voyant du bouton s'éteint. L'état de fonctionnement est mémorisé à la coupure du contact.
Cette action efface toutes les données enregistrées sur la caméra et réinitialise le code d'appairage par défaut de la caméra.
Les limitations de vitesse spécifiques, telles que celles destinées aux poids lourds, ne sont pas affichées. L'affichage de la limitation de vitesse dans le combiné s'actualise dès que vous dépassez un panneau de signalisation destiné aux voitures (véhicules légers). L'unité de la limitation de vitesse (km/h ou mph) dépend du pays dans lequel vous conduisez. Elle est à prendre en compte lors du respect de la vitesse maximale autorisée. Pour que le système fonctionne correctement lorsque vous changez de pays, l'unité de la vitesse du combiné doit correspondre à celle du pays dans lequel vous roulez.
Les panneaux de limitation de vitesse présents sur la route sont toujours prioritaires sur l'affichage du système. Le système ne peut, en aucun cas, remplacer la vigilance du conducteur. Le conducteur doit respecter le code de la route et doit adapter en toutes circonstances sa vitesse aux conditions climatiques et de circulation. Il est possible que le système n'affiche pas de limitation de vitesse s'il ne détecte pas de panneau dans une durée prédéterminée. Le système est conçu pour détecter les panneaux conformes à la Convention de Vienne sur la signalisation routière.
La face interne du pare-brise peut être également embuée au niveau de la caméra. Par temps humide et froid, désembuez régulièrement le pare-brise.
L'activation et la neutralisation de la fonction se font par le menu Véhicule / Conduite de l'écran tactile.
Le système est actif mais ne détecte pas d'information de limitation de vitesse.
La réglementation sur les limitations de vitesse est spécifique à chaque pays. Le système ne prend pas en compte les réductions de limitations de vitesse dans les cas suivants : - intempéries (pluie, neige), - pollution atmosphérique, - remorquage, - conduite avec roue de secours de type galette ou chaînes à neige, - pneumatique réparé avec le kit de dépannage provisoire, - jeunes conducteurs, …
- mauvaises conditions de visibilité (éclairage insuffisant de la chaussée, chutes de neige, de pluie, brouillard), - zone du pare-brise située devant la caméra encrassée, embuée, givrée, enneigée, endommagée ou recouverte d'un autocollant, - dysfonctionnement de la caméra, - cartographie obsolète ou erronée, - panneaux masqués (autres véhicules, végétation, neige), - panneaux de limitation de vitesse non conformes à la norme, endommagés ou déformés.
Limiteur de vitesse, le Régulateur de vitesse ou le Régulateur de vitesse adaptatif, reportez-vous aux rubriques correspondantes.
En complément à la Reconnaissance des panneaux de vitesse, le conducteur peut retenir la vitesse affichée comme vitesse de consigne pour le limiteur ou le régulateur de vitesse à l'aide du bouton de mémorisation de la commande du limiteur ou du régulateur de vitesses.
Vitesse de consigne actuelle.
Conduite L'affichage des informations liées au limiteur / régulateur de vitesse apparaît. À la détection d'un panneau proposant une nouvelle consigne de vitesse, le système affiche la valeur et "MEM" clignote quelques secondes pour proposer de l'enregistrer comme nouvelle vitesse de consigne. En cas d'écart de moins de 10 km/h entre la vitesse de consigne et la vitesse affichée par la Reconnaissance des panneaux, le symbole MEM ne s'affiche pas. F Appuyez une première fois sur le bouton 2 pour demander l'enregistrement de la vitesse proposée. Un message s'affiche pour confirmer la demande. F Appuyez une seconde fois sur le bouton 2 pour confirmer et enregistrer la nouvelle vitesse de consigne. Au bout d'un certain temps, l'afficheur revient à l'affichage courant.
Sens interdit : à l'engagement dans une voie en sens interdit, un message d'alerte, comportant le pictogramme de ce panneau, s'affiche au combiné (demande de vérification du sens de circulation). Autres panneaux : à l'approche de l'un de ces panneaux, le pictogramme de ce panneau s'affiche au combiné. Avec le combiné 1, le mode d'affichage sélectionné doit être "Lecture des panneaux de signalisation". Cette fonction est une aide à la conduite qui ne peut, en aucun cas, remplacer la vigilance du conducteur ni le respect du code de la route. Les panneaux de signalisation réels sont toujours prioritaires par rapport à l'affichage du système. Les panneaux doivent être conformes à la Convention de Vienne sur la signalisation routière.
L'activation et la neutralisation de la fonction se font par le menu Véhicule / Conduite de l'écran tactile.
- Mauvaises conditions de visibilité (éclairage insuffisant de la chaussée, chutes de neige, pluie, brouillard). - Zone du pare-brise située devant la caméra encrassée, embuée, givrée, enneigée, endommagée ou recouverte d'unautocollant. - Dysfonctionnement de la caméra. - Panneaux masqués (autres véhicules, végétation, neige). - Panneaux de signalisation non conformes à la norme, endommagés ou déformés.
Système empêchant le véhicule de dépasser la vitesse programmée par le conducteur. La mise en marche du limiteur de vitesse est manuelle.
Le limiteur de vitesse est une aide à la conduite qui ne peut, en aucun cas, remplacer le respect des limitations de vitesse et la vigilance du conducteur.
Reconnaissance des panneaux, reportezvous à la rubrique correspondante.
(dernière vitesse programmée dans le système), appuyez sur la touche 4 pour mettre en marche le limiteur. F Un nouvel appui sur la touche 4 permet d'interrompre momentanément la fonction (pause).
Réglage de la vitesse limite (consigne)
7. 8. Valeur de la vitesse programmée. Vitesse proposée par la reconnaissance des panneaux de vitesse.
1. 2. Augmentation de la valeur programmée. Marche / Pause de la limitation.
F par pas de +/- 1 km/h, faites des appuis courts successifs sur la touche 2 ou 3, F en continu, par pas de +/- 5 km/h, faites un appui maintenu sur la touche 2 ou 3. Pour modifier la valeur de vitesse limite à partir de la vitesse proposée par la reconnaissance des panneaux de vitesse : F la vitesse proposée est affichée au combiné, F appuyez une première fois sur la touche 5 ; un message s'affiche pour confirmer la demande de mémorisation, F appuyez une seconde fois sur la touche 5 pour enregistrer la vitesse proposée. La valeur s'affiche aussitôt comme nouvelle consigne au combiné.
Conduite Le limiteur se neutralise momentanément et la vitesse programmée affichée clignote. Il suffit de relâcher la pédale d'accélérateur pour revenir au-dessous de la vitesse programmée. En cas de forte descente ou en cas de forte accélération, le limiteur de vitesse ne pourra pas empêcher le véhicule de dépasser la vitesse programmée.
Dès que la vitesse du véhicule retrouve le niveau de vitesse programmé, le limiteur fonctionne de nouveau : l'affichage de la vitesse programmée redevient fixe.
F Tournez la molette 1 sur la position "OFF" : l'affichage des informations liées au limiteur de vitesse disparaît.
Le clignotement de tirets signale un dysfonctionnement du limiteur. Faites vérifier par le Réseau ou par un atelier qualifié.
Le limiteur se neutralise momentanément et la vitesse programmée affichée clignote. Un signal sonore accompagne le clignotement de la vitesse lorsque le dépassement du seuil de vitesse n'est pas dû à une action du conducteur. L’utilisation de surtapis non homologués par le Constructeur peut gêner le fonctionnement du limiteur de vitesse. Pour éviter tout risque de blocage des pédales : - veillez au bon positionnement du surtapis, - ne superposez jamais plusieurs surtapis.
Système maintenant automatiquement la vitesse du véhicule à la valeur de croisière programmée par le conducteur, sans action sur la pédale d'accélérateur. La mise en marche du régulateur de vitesse est manuelle. Elle nécessite une vitesse minimale du véhicule de 40 km/h. Avec une boîte de vitesses manuelle, elle nécessite l'engagement du troisième rapport au minimum. Avec une boîte de vitesses automatique, elle nécessite l'engagement du sélecteur en mode D ou du deuxième rapport au minimum en mode M. La régulation reste active après un changement de rapport sur les motorisations équipées d'une boîte de vitesses manuelle. Le fonctionnement du régulateur de vitesse peut être momentanément interrompu (pause) : - par appui sur la commande 4 ou sur la pédale de frein, - automatiquement en cas de déclenchement du contrôle dynamique de stabilité.
Reconnaissance des panneaux, reportezvous à la rubrique correspondante.
Vous pouvez relâcher la pédale d'accélérateur. F L'appui sur la touche 4 permet d'interrompre momentanément la fonction (pause). F Un nouvel appui sur la touche 4 permet de remettre en marche le régulateur (ON).
6. 7. Pause / Reprise de la régulation.
Indication de sélection du mode régulateur. Valeur de la vitesse de consigne. Vitesse proposée par la reconnaissance des panneaux de vitesse.
F Tournez la molette 1 sur la position "CRUISE" pour sélectionner le mode régulateur ; la fonction est en pause.
F par paliers de +/- 1 km/h, faites des appuis courts successifs sur la touche 2 ou 3, F en continu, par paliers de +/- 5 km/h, faites un appui maintenu sur la touche 2 ou 3.
à partir de la vitesse proposée par la reconnaissance des panneaux de vitesse : F la vitesse proposée est affichée au combiné, F appuyez une première fois sur la touche 5 ; un message s'affiche pour confirmer la demande de mémorisation, F appuyez une seconde fois sur la touche 5 pour enregistrer la vitesse proposée. La valeur s'affiche aussitôt comme nouvelle consigne au combiné.
En cas de forte descente, le régulateur de vitesse ne pourra pas empêcher le véhicule de dépasser la vitesse programmée. Vous pouvez être amené à freiner pour maîtriser l'allure de votre véhicule. Dans ce cas, le régulateur se met automatiquement en pause. Pour activer de nouveau la fonction, vitesse du véhicule supérieure à 40 km/h, appuyez sur la touche 4.
Dépassement temporaire de la vitesse programmée En cas de nécessité (manoeuvre de dépassement…), il est possible de dépasser la vitesse programmée en appuyant sur la pédale d'accélérateur.
Pour revenir à la vitesse programmée, il suffit de relâcher la pédale d'accélérateur.
Activez le régulateur de vitesse uniquement si les conditions de circulation vous permettent de rouler, pendant un certain temps, à vitesse constante et en maintenant une distance de sécurité suffisante. N'activez pas le régulateur de vitesse en zone urbaine, en circulation dense, sur route sinueuse ou escarpée, sur chaussée glissante ou inondée, en conditions de mauvaise visibilité (forte pluie, brouillard, chute de neige…). Dans certains cas, la vitesse de consigne peut ne pas être maintenue ni même atteinte : remorquage, chargement du véhicule, forte montée…
Pour éviter tout risque de blocage des pédales : - veillez au bon positionnement du surtapis, - ne superposez jamais plusieurs surtapis.
Celui-ci résulte de l'association du Régulateur de vitesse adaptatif avec fonction Stop & Go et de l'Aide au maintien de la position dans la voie. Ces deux fonctions doivent être activées et en fonctionnement. Ces fonctions sont particulièrement adaptées à la conduite sur autoroutes et voies rapides. Pour plus d'informations sur le Régulateur de vitesse adaptatif et l'Aide au maintien de la position dans la voie, reportez-vous aux rubriques correspondantes.
Ce système assure les fonctions suivantes : Le maintien automatique de la vitesse du véhicule à la vitesse de consigne sélectionnée par le conducteur. Avec une boîte de vitesses manuelle, l'ajustement automatique de la distance entre votre véhicule et celui qui le précède. Avec une boîte de vitesses automatique, l'ajustement automatique de la distance entre votre véhicule et celui qui le précède, qui peut mener jusqu'à l'arrêt complet. Il gère l'accélération et la décélération du véhicule en agissant automatiquement sur le moteur et le système de freinage.
Essentiellement conçu pour la conduite sur voies rapides et autoroutes, ce système n'agit que sur les véhicules en mouvement, qui roulent dans le même sens de circulation que votre véhicule.
Le système adapte automatiquement la vitesse de votre véhicule à celle du véhicule qui le précède pour maintenir une distance constante. Si le véhicule qui le précède roule plus lentement, le système ralentit, voire arrête complètement votre véhicule à l'aide du frein moteur et du système de freinage (pour les versions équipées d'une boîte de vitesses automatique). Pour les versions équipées de la boîte de vitesses EAT8, si les conditions de circulation le permettent, votre véhicule redémarre automatiquement. Si le véhicule le précédant accélère ou change de voie, le régulateur de vitesse accélère progressivement pour revenir à la vitesse de consigne.
Conduite Si le conducteur active le clignotant pour dépasser un véhicule plus lent, le régulateur de vitesse l'autorisera à se rapprocher temporairement du véhicule le précédant pour aider à le doubler, sans jamais dépasser la vitesse de consigne. Affichages au combiné
7. Ce système est une aide à la conduite qui ne peut, en aucun cas, remplacer le respect des limitations de vitesse et des distances de sécurité, ni la vigilance du conducteur. Certains véhicules présents sur la chaussée peuvent être mal perçus ou interprétés par la caméra et/ou le radar, ce qui peut conduire à une mauvaise évaluation des distances et entraîner une accélération ou un freinage inapproprié du véhicule. Le conducteur doit en permanence garder le contrôle de son véhicule en maintenant les mains sur le volant et les pieds à proximité des pédales de frein et d'accélérateur.
Confirmation du redémarrage du véhicule après arrêt automatique (pour les versions équipées de la fonction Stop & Go). Prise en compte de la vitesse proposée par la Reconnaissance des panneaux (MEM). Affichage et ajustement de la consigne de distance inter-véhicules.
Reconnaissance des panneaux, reportezvous à la rubrique correspondante.
8. Indication d'activation / désactivation de la régulation. 9. Valeur de la vitesse de consigne. 10. Indication de maintien du véhicule à l'arrêt (versions équipées d'une boîte de vitesses automatique). 11. Vitesse proposée par la reconnaissance des panneaux de vitesse. Dès qu'un véhicule est détecté, le symbole 7 est rempli avec la couleur associée à l'état du mode régulateur. À défaut, le symbole 7 est vide. Lorsque le régulateur est en fonctionnement, les symboles 7 et 8 s'affichent en vert. À défaut, ils s'affichent en gris.
Avec une boîte de vitesses manuelle La vitesse du véhicule doit être comprise entre 30 km/h et 160 km/h. F Moteur tournant, tournez la molette 1 sur la position "CRUISE" pour sélectionner le mode régulateur : le système est en pause (affichage gris). F Véhicule roulant, appuyez sur l'un des boutons 2 ou 3 : la vitesse actuelle de votre véhicule devient la vitesse de consigne. Le régulateur entre en fonctionnement (affichage vert). Avec une boîte de vitesses automatique EAT6 F Sélectionnez le mode D ou M. La vitesse du véhicule doit être comprise entre 2 km/h et 180 km/h.
(affichage gris). F Accélerez légèrement et appuyez sur l'un des boutons 2 ou 3 : le système entre en fonctionnement (affichage vert). La vitesse de consigne est égale : - à 30 km/h, par défaut, si la vitesse de votre véhicule est inférieure à 30 km/h, - à la vitesse actuelle de votre véhicule, au-dessus de 30 km/h. Avec une boîte de vitesses automatique EAT8 F Sélectionnez le mode D ou M. La vitesse du véhicule doit être comprise entre 0 km/h et 180 km/h. F Moteur tournant, tournez la molette 1 sur la position "CRUISE" pour sélectionner le mode régulateur : le système est en pause (affichage gris). F Appuyez sur l'un des boutons 2 ou 3 : le système entre en fonctionnement (affichage vert). La vitesse de consigne est égale : - à 30 km/h, par défaut, si la vitesse de votre véhicule est inférieure à 30 km/h, - à la vitesse actuelle de votre véhicule, au-dessus de 30 km/h. La coupure du contact annule toute valeur de vitesse de consigne choisie par le conducteur. Par défaut, la distance inter-véhicules est fixée à "Normale" (2 traits).
La mise en pause du régulateur de vitesse peut être obtenue : - soit par action du conducteur : • Sur le bouton 4 (Pause). • Sur la pédale de frein. • Sur la commande du frein de stationnement électrique. • Sur la pédale d'embrayage, par appui supérieur à 5 secondes, • En cas de passage du mode D à N pour la boîte de vitesses automatique. - soit automatiquement : • en cas de déclenchement du système ESC, pour des raisons de sécurité, • lorsque la vitesse du véhicule passe en dessous de 30 km/h (1 100 tr/Min)
Versions équipées d'une boîte de vitesses automatique EAT6 Après un freinage entraînant un arrêt complet du véhicule, le système maintient le véhicule immobilisé ; le régulateur se met en pause. Le conducteur doit appuyer sur la pédale d'accélérateur pour repartir, puis réactiver la fonction, au-delà de 5 km/h, en appuyant sur un des boutons 2, 3 ou 4. Sans action du conducteur après l'immobilisation, le frein de stationnement électrique se serre automatiquement au bout de quelques instants (environ 5 minutes). Versions équipées d'une boîte de vitesses automatique EAT8 Après un freinage entraînant l'arrêt complet du véhicule, si les conditions de circulation ne permettent pas le redémarrage immédiat du véhicule, le conducteur doit confirmer le redémarrage du véhicule par appui sur la bouton 4 ou sur la pédale d'accélérateur. Sans action du conducteur après l'immobilisation, le frein de stationnement électrique se serre automatiquement au bout de quelques instants (environ 5 minutes).
Moteur tournant et régulateur activé (vert), vous pouvez modifier la vitesse de consigne.
F Par des appuis courts successifs sur un des boutons 2 ou 3, pour diminuer ou augmenter par paliers de 1 km/h. F Par un appui maintenu sur un des boutons 2 ou 3, pour diminuer ou augmenter par paliers de 5 km/h.
5 ; un message s'affiche pour confirmer la demande de mémorisation. F Appuyez une seconde fois sur la touche 5 pour enregistrer la vitesse proposée. La valeur s'affiche aussitôt comme nouvelle consigne au combiné. Pour plus d'informations sur la Reconnaissance des panneaux, reportez-vous à la rubrique correspondante. Par prudence, il est recommandé de sélectionner une vitesse de consigne assez proche de la vitesse actuelle de votre véhicule, afin d'éviter toute accélération ou décélération brutale du véhicule.
F La vitesse proposée est affichée au combiné.
- "Lointaine" (3 traits), - "Normale" (2 traits), F Par appuis successifs sur la touche 6, faites défiler les niveaux de consigne prédéfinis. L'écran de sélection se referme après quelques secondes. La modification est alors prise en compte. Cette valeur reste mémorisée, quel que soit l'état de la fonction et à la coupure du contact. La sélection s'applique également à la distance d'arrêt (versions avec boîte de vitesses automatique EAT6 et EAT8).
En appuyant sur la pédale d'accélérateur, il est possible de dépasser momentanément la vitesse de consigne. Pendant ce laps de temps, le régulateur de vitesse ne gère plus le système de freinage. Il suffit de relâcher la pédale d'accélérateur pour revenir à la vitesse de consigne. En cas de dépassement de la vitesse de consigne, l'affichage de la vitesse disparaît, accompagné de l'affichage du message "Régulateur suspendu" jusqu'au relâchement de la pédale d'accélérateur.
Le tableau ci-après décrit les alertes et les messages affichés en fonction des situations de conduite. L'affichage de ces alertes n'est pas séquentiel. Le mode d'affichage "Conduite" du Combiné 2 doit avoir été sélectionné au préalable.
Conduite Pas de véhicule détecté.
Un véhicule est détecté.
Pas de véhicule détecté.
Un véhicule est détecté.
"Reprenez le véhicule en main"
Le conducteur doit reprendre immédiatement le contrôle du véhicule.
(vitesse en dehors de la plage de fonctionnement, route sinueuse).
(rouge) 3 ou 4. Sans action du conducteur après l'immobilisation, le frein de stationnement électrique se serre automatiquement au bout de quelques instants (environ 5 minutes).
Le régulateur reste en pause tant que le conducteur n'a pas réactivé la fonction.
3 secondes, pour redémarrer, il suffit d'appuyer sur le bouton 4 ou sur la pédale d'accélérateur, dès que les conditions de circulation le permettent. Le véhicule va
Si l'immobilisation se prolonge, le frein de stationnement électrique se serre automatiquement au bout de quelques instants (environ 5 minutes). Pour redémarrer le véhicule, le conducteur doit appuyer sur la pédale d'accélérateur.
- De ne pas ouvrir les portes. - De ne pas déposer ni prendre de passagers. - De ne pas engager la marche arrière. Au redémarrage du véhicule, prenez garde aux cyclistes, piétons ou animaux qui pourraient ne pas être correctement détectés.
Conduite Certaines situations ne peuvent pas être gérées par le système et nécessitent la reprise en main du véhicule par le conducteur. Cas de non-détection par le système : - Piétons, certains cyclistes, animaux. - Véhicules à l'arrêt (embouteillage, panne…).
Réactivez le régulateur dès que les conditions le permettent. Cas d'incitation de reprise en main immédiate par le conducteur : - Décélération trop brutale du véhicule qui vous précède.
- Utilisation de la roue de secours de type "galette" (selon version). - Remorquage. - Transport d'objets longs sur barres de toit. - Après un impact sur le pare-brise au niveau de la caméra ou sur le pare-chocs avant (versions avec radar). - Conditions météorologiques défavorables (en particulier pour versions avec caméra seule).
- En présence de motocycles et de véhicules décalés sur la voie de circulation. - En vous engageant dans un tunnel, sur un pont.
Cependant, il est fortement conseillé de toujours adapter la vitesse et la distance de sécurité par rapport aux véhicules qui vous précèdent en fonction des conditions de circulation, météorologiques et de l'état de la chaussée. Activez le régulateur de vitesse uniquement si les conditions de circulation vous permettent de rouler à vitesse constante et en maintenant une distance de sécurité suffisante. N'activez pas le régulateur de vitesse en zone urbaine avec piétons qui risquent de traverser la voie, en circulation dense, sur route sinueuse ou escarpée, sur chaussée glissante ou inondée, en cas de chute de neige, si le pare-chocs avant ou le pare-brise est endommagé et en cas de défaillance des feux de stop. Dans certains cas, la vitesse de consigne peut ne pas être maintenue ni même atteinte : chargement du véhicule, forte montée, …
- roulage sur banc à rouleaux, - utilisation de chaînes à neige, d'enveloppes antidérapantes ou de pneumatiques cloutés. L'utilisation de surtapis non homologués par le Constructeur peut gêner le fonctionnement du régulateur de vitesse. Pour éviter tout risque de blocage des pédales : - veillez à la bonne fixation du surtapis, - ne superposez jamais plusieurs surtapis.
- mauvaises conditions de visibilité (éclairage insuffisant de la chaussée, chute de neige, forte pluie, brouillard dense, …), - éblouissement (feux d'un véhicule roulant en sens inverse, soleil rasant, reflets sur chaussée mouillée, sortie de tunnel, alternance d'ombres et de lumières, …), - occultation de la caméra ou du radar (boue, givre, neige, buée, …). Dans ces situations, les performances de détection peuvent être dégradées.
Nettoyez régulièrement le pare-chocs avant. Nettoyez régulièrement le pare-brise, en particulier la zone située devant la caméra de détection. Ne laissez pas la neige s'accumuler sur le capot moteur ou sur le toit du véhicule, car elle pourrait masquer la caméra.
En cas de dysfonctionnement du régulateur de vitesse, des tirets s'affichent à la place de la valeur de consigne. L'allumage de ce témoin, accompagné d'un message d'alerte et d'un signal sonore, confirme le dysfonctionnement. Faites vérifier le système par le Réseau ou par un atelier qualifié. Le régulateur adaptatif se désactive automatiquement en cas de détection de l'utilisation de la roue de secours de type "galette" ou du dysfonctionnement des deux feux de stop latéraux ou des feux de stop de la remorque (si remorque homologuée).
Conduite A l'aide d'une caméra placée sur la partie supérieure du pare-brise, le système identifie les délimitations de la voie de circulation et pilote le véhicule à l'intérieur de cette voie pour le maintenir dans la position latérale choisie par le conducteur. Cette fonction est particulièrement adaptée à la conduite sur autoroutes et voies rapides.
Le système assiste le conducteur en agissant sur la direction, l'accélération et le freinage dans les limites des lois de la physique. Certains éléments de l'infrastructure routière ou des véhicules présents sur la chaussée peuvent être mal perçus ou interprétés par la caméra et le radar, ce qui peut induire un changement de direction inattendu, une absence de correction de la direction et/ou une gestion inappropriée de l'accélération ou du freinage. De plus, le système n'évalue pas le comportement des autres véhicules. Aussi le conducteur doit conserver à tout instant le contrôle de son véhicule en maintenant en permanence les deux mains sur le volant et les pieds à proximité des pédales de frein et d'accélérateur. La fonction ne permet pas de compenser la perte de vigilance liée à l'inattention ou à la fatigue du conducteur. Il est recommandé de faire une pause toutes les deux heures.
L'ASR ne doit pas être désactivé. Pas de remorque détectée. Pas d'utilisation de roue de secours de petit diamètre de type "galette". Le véhicule ne doit pas être soumis à de fortes accélérations latérales. Les feux indicateurs de directions ne doivent pas être activés.
Activation L'affichage de ce pictogramme au combiné.
La couleur du pictogramme dépend de l'état de fonctionnement du système : (couleur grise) Au moins une des conditions de fonctionnement n'est pas remplie, le système est en pause. (couleur verte) Toutes les conditions de fonctionnement sont remplies, le système est actif. (couleur orange) Le système présente un dysfonctionnement.
Le conducteur perçoit les mouvements du volant. A tout instant, le conducteur peut modifier la position du véhicule en intervenant sur le volant. Dès qu'il estime que la position du véhicule lui convient, tout en maintenant les deux mains sur le volant, le conducteur doit relâcher l'effort pour laisser le système reprendre le contôle de la direction.
Le conducteur doit intervenir dès qu'il estime que les conditions de circulation ou l'état de la chaussée le nécessitent, par action sur le volant, pour la mise en pause temporaire du système. Toute intervention sur la pédale de frein qui entraîne la mise en pause du régulateur de vitesse va également entraîner la mise en pause du système.
Dès que la régulation s'active, le pictogramme s'affiche en vert : par de petites actions de braquage, le système dirige le véhicule et le maintient dans la position choisie par le conducteur, dans la voie de circulation.
- Activation des feux indicateurs de direction. - Roulage en dehors des limites de la voie. - Tenue trop ferme du volant ou action dynamique sur le volant. - Relâchement prolongé de l'effort de maintien du volant. - Action sur la pédale de frein ou d'accélération. - Dépassement de la vitesse limite de fonctionnement : 180km/h. - Mise en pause du régulateur de vitesse. - Désactivation de l'ASR. Après une suspension due au relâchement prolongé de l'effort de maintien du volant, vous devez réactiver la fonction en appuyant de nouveau sur le bouton.
- Déclenchement de l'ESC. - Perte prolongée de la détection d'une des délimitations de la voie. Dans ce cas, la fonction alerte active de franchissement involontaire de ligne peut prendre le relai jusqu'à ce que les conditions de fonctionnement soient à nouveau remplies.
Conduite Les tableaux ci-après décrivent les affichages liés aux principales situations de conduite. L'affichage de ces alertes n'est pas séquentiel.
La fonction d'aide au maintien de la position dans la voie n'est pas activée, le régulateur de vitesse est en pause.
"Activation régulateur nécessaire pour activer"
"Reprenez le contrôle"
- En roulant avec une roue de secours de petit diamètre. - En situation de remorquage, notamment avec une remorque non branchée ou non homologuée. - Conditions météorologiques défavorables. - Conduite sur chaussée à faible adhérence (risque d'aquaplanning, neige, verglas). - Conduite sur anneaux de vitesse. - Roulage sur banc à rouleau.
- Mauvaises conditions de visibilité (éclairage insuffisant de la chaussée, chute de neige, pluie, brouillard). - Eblouissement (feux d'un véhicule roulant en sens inverse, soleil rasant, reflets sur chaussée mouillée, sortie de tunnel, alternance d'ombre et de lumière). - Zone du pare-brise située devant la caméra encrassée, embuée, givrée, enneigée, endommagée ou masquée par un autocollant. - Marquages au sol dégradés, partiellement masqués (neige, boue) ou multiples (zones de travaux). - Roulage dans un virage serré. - Routes sinueuses.
Le dysfonctionnement du système est signalé par l'allumage du témoin de Service et de ce pictogramme (orange), accompagnés d'un message d'alerte et d'un signal (couleur sonore. orange)
Alerte Risque Collision et Assistance au freinage d'urgence intelligent
Par mauvais temps ou temps hivernal, assurez-vous que le pare-chocs avant et le pare-brise ne sont pas recouverts de boue, de givre ou de neige.
- de prévenir le conducteur que son véhicule risque d'entrer en collision avec le véhicule qui le précède, - d'éviter la collision ou d’en limiter la sévérité en réduisant la vitesse du véhicule.
Conduite Ce système est une aide à la conduite qui comporte trois fonctions : - Alerte Risque Collision (alerte sur risque de collision), - Assistance au freinage d'urgence intelligent (AFUi), - Active Safety Brake (freinage automatique d'urgence). Par défaut, à chaque démarrage, le système est automatiquement activé. Ce système peut être neutralisé ou activé par le menu Conduite / Véhicule de l'écran tactile. La neutralisation du système est signalée par l'allumage de ce témoin, accompagné de l'affichage d'un message.
Ce système est conçu pour aider le conducteur et améliorer la sécurité de conduite. Il incombe au conducteur de surveiller en permanence l'état de la circulation dans le respect du code de la route. Ce système ne remplace pas la vigilance du conducteur.
Le système ESC ne doit pas être défaillant. Les ceintures de sécurité de tous les passagers doivent être bouclées. Une conduite à vitesse stabilisée, sur routes peu sinueuses, est requise.
- mauvaises conditions de visibilité (éclairage insuffisant de la chaussée, chute de neige, forte pluie, brouillard dense, …), - éblouissement (feux d'un véhicule roulant en sens inverse, soleil rasant, reflets sur chaussée mouillée, sortie de tunnel, alternance d'ombres et de lumières, …), - occultation de la caméra ou du radar (boue, givre, neige, buée, …). Sur les versions avec caméra seule, ce message vous signale que la caméra est occultée : "Caméra aides à la conduite : visibilité restreinte, voir notice". Dans ces situations, les performances de détection peuvent être dégradées.
Ne laissez pas la neige s'accumuler sur le capot moteur ou sur le toit du véhicule, car elle pourrait masquer la caméra de détection. Nettoyez le pare-chocs avant, en particulier au niveau du radar, en retirant la boue, la neige, … Dans les cas suivants, il est recommandé de désactiver le système par le menu de configuration du véhicule : - lorsqu'une remorque est attelée au véhicule, - en cas de transport d'objets longs sur barres ou galerie de toit, - avant un passage dans une station de lavage automatique, moteur tournant, - avant un passage sur un banc à rouleaux dans un atelier, - lorsque le véhicule est remorqué, moteur tournant, - après un impact sur le pare-brise au niveau de la caméra de détection.
En conséquence, restez en toutes circonstances maître de votre véhicule et attentif pour intervenir activement à tout moment et éviter un accident.
Elle permet de prévenir le conducteur que son véhicule risque d'entrer en collision avec le véhicule qui le précède ou un piéton présent dans sa voie de circulation.
Ce seuil de déclenchement détermine la manière dont vous souhaitez être averti de la présence d'un véhicule roulant ou arrêté devant vous, ou d'un piéton présent dans votre voie de circulation. Le seuil actuel peut être modifié en passant par le menu Véhicule / Conduite de l'écran tactile. Vous pouvez sélectionner un des trois seuils pré-définis : - "Lointaine", - "Normale", - "Proche". Le dernier seuil retenu est mémorisé à la coupure du contact. Ces niveaux d'alerte sont basés sur le temps inter-véhicules entre votre véhicule et celui qui vous précède.
Conduite Ils prennent en compte la dynamique véhicule, les vitesses de votre véhicule et de celui qui vous précède, les conditions environnementales, la situation de vie (en courbe, appui sur les pédales, etc.) pour déclencher l'alerte à l'instant le plus pertinent. Niveau 1 (couleur orange) : alerte visuelle seule vous signalant que le véhicule qui vous précède est très proche. Le message "Véhicule proche" s'affiche.
Dans le cas où le conducteur freine, mais pas suffisamment pour éviter une collision, cette fonction complète le freinage dans les limites des lois de la physique. Cette assistance n'a lieu que si vous effectuez un appui sur la pédale de frein.
- La vitesse du véhicule est comprise entre 5 km/h et 85 km/h (versions avec caméra seule) ou 140 km/h (versions avec caméra et radar) lorsqu'un véhicule en mouvement est détecté. - La vitesse du véhicule ne dépasse pas 80 km/h lorsqu'un véhicule à l'arrêt est détecté. - La vitesse du véhicule ne dépasse pas 60 km/h lorsqu'un piéton est détecté. Si la caméra et/ou le radar ont confirmé la présence d'un véhicule ou d'un piéton, ce témoin clignote dès que la fonction agit sur le freinage du véhicule.
Important : le niveau d'alerte 1 ne s'affiche jamais lorsque le seuil de déclenchement "Proche" a été sélectionné. Cette fonction, aussi appelée freinage automatique d'urgence, intervient après l'alerte, si le conducteur ne réagit pas assez vite et n'actionne pas les freins du véhicule.
Avec une boîte de vitesses manuelle, en cas de freinage automatique d'urgence jusqu'à l'arrêt complet du véhicule, le moteur peut caler.
En cas de dysfonctionnement, vous êtes averti par l'allumage de ce témoin, accompagné de l'affichage d'un message et d'un signal sonore. Consultez le Réseau ou un atelier qualifié pour vérification du système.
Faites une pause dès que vous vous sentez fatigué ou au minimum toutes les deux heures. La fonction comporte les systèmes "Alerte Attention Conducteur" et "Alerte Attention Conducteur par caméra" complétés, selon version, par le système "DS Driver Attention Monitoring".
Il est de la responsabilité du conducteur de s'arrêter lorsqu'il se sent fatigué.
L'activation et la neutralisation de ces fonctions se font par le menu Véhicule / Conduite de l'écran tactile. L'état de la fonction est mémorisé à la coupure du contact.
Le système déclenche une alerte dès qu'il détecte que le conducteur n'a pas fait de pause après deux heures de conduite à vitesse supérieure à 65 km/h. Cette alerte est traduite par l'affichage d'un message vous incitant à faire une pause, accompagné d'un signal sonore. Si le conducteur ne suit pas cette recommandation, l'alerte est répétée toutes les heures jusqu'à l'arrêt du véhicule.
- moteur tournant, le véhicule est immobilisé depuis plus de 15 minutes, - le contact est coupé depuis quelques minutes, - la ceinture de sécurité du conducteur est détachée et sa porte est ouverte.
Le temps de roulage est de nouveau comptabilisé dès que la vitesse est supérieure à 65 km/h.
Cette fonction est particulièrement adaptée sur voies rapides (vitesse supérieure à 65 km/h). Dès que le système estime que le comportement du véhicule traduit un certain seuil de fatigue ou d'inattention du conducteur, il déclenche le premier niveau d'alerte. Le conducteur est alors averti par le message "Soyez vigilant !", accompagné d'un signal sonore. Après trois alertes de premier niveau, le système déclenche une nouvelle alerte avec le message "Faites une pause !", accompagné d'un signal sonore plus prononcé.
(chaussée dégradée ou par vent fort), le système peut émettre des alertes indépendamment de l'état de vigilance du conducteur.
- mauvaises conditions de visibilité (éclairage insuffisant de la chaussée, chutes de neige, forte pluie, brouillard dense, …), - éblouissement (feux d'un véhicule roulant en sens inverse, soleil rasant, reflets sur chaussée mouillée, sortie de tunnel, alternance d'ombres et de lumières, …), - zone du pare-brise située devant la caméra : encrassée, embuée, givrée, enneigée, endommagée ou recouverte d'un autocollant, - marquages au sol absents, usés, masqués (neige, boue) ou multiples (zones de travaux, …), - faible distance avec le véhicule qui précède (marquages au sol non détectés), - routes étroites, sinueuses, …
La face interne du pare-brise peut être également embuée au niveau de la caméra. Par temps humide et froid, désembuez régulièrement le pare-brise. Ne laissez pas la neige s'accumuler sur le capot moteur ou sur le toit du véhicule, car elle pourrait masquer la caméra de détection.
Avec le mode d'affichage "Personnel" du Combiné 2, le conducteur peut sélectionner l'affichage permanent du diagramme"Niveau de vigilance" qui lui permet de suivre ces informations en temps réel. La fonction est active à partir de 25 km/h.
- champ de la caméra du système masqué ou obstrué, - port de certains types de lunettes de vue ou solaires très masquantes ou réfléchissantes, - visage partiellement masqué (par la main, les cheveux, …), - position de conduite inhabituelle ou non conforme, En aucun cas le Constructeur ne pourra être tenu pour responsable en cas d'omission d'alertes ou de conséquences liées à l'utilisation de ce système.
Involontaire de Ligne Système détectant, à l'aide d'une caméra qui reconnaît les lignes continues ou discontinues, le franchissement involontaire d'un marquage longitudinal au sol des voies de circulation. La caméra analyse l'image puis déclenche, en cas de baisse d'attention du conducteur et de vitesse supérieure à 60 km/h, une alerte en cas d'écart de direction. L'utilisation de ce système est surtout optimale sur les autoroutes et les voies rapides.
La fonction est automatiquement activée à la mise du contact.
Le voyant du bouton s'allume pour confirmer la neutralisation.
Conduite Anomalie de fonctionnement En cas de dysfonctionnement, ce témoin s'allume au combiné, accompagné de l'affichage d'un message et d'un signal sonore.
À l'aide d'une caméra placée sur le haut du pare-brise permettant d'identifier les lignes de marquage au sol et les bords de route, le système rectifie la trajectoire du véhicule en alertant le conducteur dès qu'il détecte un risque de franchissement involontaire de ligne ou de bas-côté. L'utilisation de ce système est surtout optimale sur les autoroutes et les voies rapides.
La détection peut être perturbée : - si les marquages au sol sont usés, - si les marquages au sol et le revêtement de la route sont peu contrastés, - si la zone du pare-brise située devant la caméra est sale, embuée, givrée, - dans certaines conditions météorologiques : brouillard, fortes averses, neige, ombres, fort ensoleillement ou exposition directe au soleil (soleil rasant la route, sortie de tunnel, …).
Le système assiste le conducteur uniquement lorsque le véhicule risque de quitter involontairement la voie sur laquelle il roule. Il ne gère ni la distance de sécurité, ni la vitesse ni le freinage. Le conducteur doit impérativement tenir le volant à deux mains de manière à pouvoir conserver le contrôle dès que le contexte ne permet plus au système d'intervenir (par exemple, en cas de disparition des lignes de marquage au sol). Il est nécessaire de respecter le code de la route et de faire une pause toutes les deux heures.
La vitesse du véhicule doit être comprise entre 65 km/h et 180 km/h. Le conducteur doit tenir le volant à deux mains. La modification de trajectoire ne doit pas être accompagnée de l'activation des feux indicateurs de direction. Le système ESC doit être activé et non défaillant.
Dès que le système identifie un risque de franchissement involontaire d'une des lignes de marquage au sol détectées ou une limite de voie (exemple : bordure d'herbe), il effectue la correction de trajectoire nécessaire au rétablissement du véhicule dans sa voie initiale. Le conducteur perçoit alors un mouvement de rotation du volant.
Cependant, avec le système de Surveillance d'angles morts activé, si le conducteur s'apprête à changer de file alors qu'un autre véhicule est détecté dans les angles morts de son véhicule, une correction de trajectoire sera engagée par le système malgré l'activation des feux indicateurs de direction.
- conduite "sportive".
Détection du marquage au sol. Vitesse supérieure à 65 km/h.
(ligne orange) : le conducteur est averti qu'il doit impérativement compléter la correction de trajectoire.
Conduite - vitesse inférieure à 65 km/h ou supérieure à 180 km/h, - branchement électrique d'une remorque, - détection de l'utilisation d'une roue de secours de type "galette" (la détection n'est pas immédiate, il est recommandé de désactiver la fonction), - détection d'un comportement de conduite dynamique, pression sur la pédale de frein ou d'accélérateur, - roulage au-delà des lignes de marquage, - activation des feux indicateurs de direction, - franchissement de la ligne intérieure d'un virage, - roulage en virage serré, - détection d'une inactivité du conducteur pendant une correction.
- mauvaises conditions de visibilité (éclairage insuffisant de la chaussée, chute de neige, pluie, brouillard), - éblouissement (feux d'un véhicule roulant en sens inverse, soleil rasant, reflets sur chaussée mouillée, sortie de tunnel, alternance d'ombres et de lumières), - zone du pare-brise située devant la caméra encrassée, embuée, givrée, enneigée, endommagée ou recouverte d'un autocollant, - marquages au sol usés, masqués (neige, boue) ou multiples (zones de travaux), - faible distance avec le véhicule qui précède (les marquages au sol ne peuvent pas être détectés), - routes étroites, sinueuses.
Dans les cas suivants, il est recommandé de désactiver la fonction : - conduite sur chaussée en mauvais état, - conditions météorologiques défavorables, - conduite sur des terrains à faible adhérence (verglas).
- conduite sur un anneau de vitesse, - conduite avec une remorque, - roulage sur un banc à rouleaux, - roulage sur chaussée non stabilisée.
La neutralisation est signalée par l'allumage du voyant du bouton et de ce témoin au combiné. Le système est réactivé à chaque mise du contact.
Faites vérifier le système par le Réseau ou par un atelier qualifié.
Véhicule / Conduite de l'écran tactile.
- de manière immédiate, lorsque l'on est doublé, - après un délai d'une seconde environ, lorsque l'on dépasse lentement un véhicule.
Il incombe au conducteur de surveiller en permanence l'état de la circulation, d'évaluer la distance et la vitesse relative des autres véhicules, d'anticiper leurs manoeuvres avant de décider de changer de file. Ce système est une aide à la conduite qui ne peut, en aucun cas, remplacer la vigilance du conducteur.
Le système sera neutralisé automatiquement en cas de remorquage avec un dispositif d'attelage homologué par le Constructeur.
Des capteurs, placés sur les pare-chocs avant et arrière, surveillent les zones d'angles morts. L'alerte est donnée par un voyant orange qui s'allume dans le rétroviseur du côté concerné, dès qu'un véhicule – automobile, camion, cycle – est détecté. Pour cela, les conduites suivantes doivent être remplies : - tous les véhicules roulent dans le même sens de circulation et sur des voies contiguës, - la vitesse de votre véhicule est comprise entre 12 km/h et 140 km/h, - lorsque vous dépassez un véhicule avec un écart de vitesse inférieur à 10 km/h,
Conduite - avec des véhicules roulants en sens inverse, - en conduite sur route sinueuse ou cas de virages prononcés, - en cas de dépassement d'un (ou par un) véhicule très long (camion, autocar…) qui est à la fois détecté dans une zone d'angles morts par l'arrière et présent dans le champ de vision du conducteur par l'avant, - lors d'une manoeuvre de dépassement rapide,
Consultez le Réseau ou un atelier qualifié pour vérification du système.
étiquettes adhésives ou autres objets ; ceux-ci risqueraient d'entraver le bon fonctionnement du système.
Lors du lavage de votre véhicule, ne dirigez pas la lance à moins de 30 cm des capteurs.
En complément du voyant lumineux fixe dans le rétroviseur du côté concerné, une correction de trajectoire sera ressentie si vous franchissez une ligne avec le feu indicateur de direction activé, pour vous aider à éviter une collision.
Les systèmes suivants doivent être activés : - Surveillance d'angles morts, - Alerte active de franchissement involontaire de ligne. La vitesse du véhicule doit être comprise entre 65 et 140 km/h.
(ex. : piéton, véhicule, arbre, barrière) qui entrent dans leur champ de détection.
Le conducteur doit rester attentif et maître de son véhicule. Il doit toujours vérifier les alentours du véhicule avant d'entreprendre une manoeuvre. Pendant la totalité de la manoeuvre, le conducteur doit s'assurer que l'espace reste dégagé.
La mise en marche est obtenue par l'engagement de la marche arrière. Celle-ci est confirmée par l'émission d'un signal sonore. La mise à l'arrêt est effectuée dès que vous désengagez la marche arrière.
Conduite DS Connect Radio, l'appui sur cette touche permet d'ouvrir la fenêtre de réglage du volume du signal sonore.
Dans l'exemple illustré, seuls les obstacles présents dans la zone hachurée seront signalés par l'aide sonore. L'information de proximité est donnée par un signal sonore discontinu, dont la fréquence est d'autant plus rapide que le véhicule se rapproche de l'obstacle. Lorsque la distance entre le véhicule et l'obstacle devient inférieure à une trentaine de centimètres, le signal sonore devient continu. Le son diffusé par le haut-parleur (droit ou gauche) permet de repérer de quel côté se situe l'obstacle.
En complément à l'aide au stationnement arrière, l'aide au stationnement avant se déclenche dès qu'un obstacle est détecté à l'avant et que la vitesse du véhicule reste inférieure à 10 km/h. L'aide au stationnement avant est interrompue, si le véhicule s'arrête plus de trois secondes en marche avant, s'il n'y a plus d'obstacle détecté ou dès que la vitesse du véhicule dépasse 10 km/h. Le son diffusé par le haut-parleur (avant ou arrière) permet de situer l'obstacle par rapport au véhicule, dans la trajectoire du véhicule, à l'avant ou à l'arrière.
à l'écran de segments dont l'emplacement représente la distance entre l'obstacle et le véhicule (blanc : obstacles plus éloignés, orange : obstacles proches, rouge : obstacles très proches). Au plus près de l'obstacle, le symbole "Danger" s'affiche à l'écran.
Seuls les obstacles fixes sont signalés correctement. Les obstacles mobiles détectés au début de la manoeuvre pourront être signalés à tort alors que des obstacles mobiles qui surviennent sur les côtés du véhicule et qui n'auront pas été enregistrés au préalable ne seront pas signalés.
La neutralisation et l'activation de la fonction se font par le menu Véhicule / Conduite de l'écran tactile. L'état de la fonction est mémorisé à la coupure du contact.
Pour plus d'informations sur le Park Assist ou le DS Park Pilot, reportez-vous à la rubrique correspondante.
L'inclinaison du véhicule en cas de chargement important du coffre peut perturber les mesures de distance. Les capteurs peuvent être perturbés par des conditions météorologiques défavorables (forte pluie, brouillard épais, chute de neige, …).
Par mauvais temps ou par temps hivernal, assurez-vous que les capteurs ne sont pas recouverts par de la boue, du givre ou de la neige. Au passage de la marche arrière, un signal sonore (bip long) vous indique que les capteurs peuvent être sales.
Les capteurs d'aide au stationnement complètent l'information sur la vue de dessus du véhicule. Différentes vues contextuelles peuvent être affichées sur la partie gauche : - vue standard, - vue à 180° arrière – vue à 360° avant et arrière, - vue zoom. À partir du pare-chocs, la ligne rouge 2 représente la distance à 30 cm et les deux lignes bleues 3 et 4, respectivement à 1 m et à 2 m. Par défaut, le mode AUTO est activé. Dans ce mode, le système choisit la meilleure vue à afficher (standard ou zoom) en fonction des informations transmises par l'aide au stationnement. A tout instant, pendant la manoeuvre, vous pouvez changer le type de vue. F Appuyez sur la touche située dans le coin inférieur gauche de l'écran tactile. F Sélectionnez un type de vue : • "Vue Standard", • "Vue 180", • "Vue Zoom", Principe de fonctionnement
A l'activation de la fonction, il est possible que la vue centrale ne soit pas affichée. Si la fonction est activée alors que le véhicule a déjà roulé, la vue centrale peut être complètement affichée.
Une image du dessus de votre véhicule dans son environnement proche est créée en temps réel, au fur et à mesure de la progression du véhicule. Cette représentation permet de faciliter l'alignement de votre véhicule lors du stationnement et de percevoir les obstacles situés à proximité. Cette image s'efface automatiquement si le véhicule reste immobile trop longtemps.
La présence de zones d'ombre, en cas d'ensoleillement ou de conditions d'éclairage insuffisantes, peuvent assombrir l'image et réduire le contraste.
Par mauvais temps ou par temps hivernal, assurez-vous que les capteurs et les caméras ne sont pas recouverts par de la boue, du givre ou de la neige. Vérifiez régulièrement la propreté des capteurs et des caméras. Si nécessaire, nettoyez les caméras avec un chiffon doux, non humide.
La fonction se désactive : - automatiquement au-delà d'environ 10 km/h, - automatiquement à l'ouverture du hayon, - au retrait de la marche arrière (l'image reste affichée pendant 7 secondes), - par appui sur la croix rouge dans le coin supérieur gauche de l'écran tactile.
Conduite à 2 m. Cette vue est disponible avec le mode AUTO ou par sélection dans le menu de changement de vue.
éloignés que dans la réalité. Durant la manoeuvre, il est important de contrôler les côtés du véhicule à l'aide des rétroviseurs. L'aide au stationnement arrière permet également de compléter les informations sur l'environnement du véhicule.
Ce mode est activé par défaut. À l'aide des capteurs situés sur le parechocs arrière, la vue automatique permet de passer de la vue arrière à la vue de dessus à l'approche d'un obstacle au niveau de la ligne rouge (moins de 30 cm) lors de la manoeuvre.
Cette vue est disponible avec le mode AUTO ou par sélection dans le menu de changement de vue.
Cette vue est disponible uniquement par sélection dans le menu de changement de vue.
Le véhicule comporte une caméra à l'avant, aménagée dans la calandre, et une caméra à l'arrière, située à proximité de la commande d'ouverture du hayon. A l'aide de ces caméras, le système permet d'afficher les alentours proches du véhicule sur l'écran tactile, en proposant les vues de l'arrière du véhicule (vision arrière), lorsque la marche arrière est engagée et des vues de l'avant du véhicule (vision avant), lorsque la boîte de vitesses est au point mort ou avec une vitesse engagée.
La fonction se désactive : - automatiquement au-delà d'environ 10 km/h, - au retrait de la marche arrière (l'image de la vision arrière fait place à celle de la vision avant pendant 7 secondes), - par appui sur la croix rouge dans le coin supérieur gauche de l'écran tactile. En cas de branchement d'une remorque ou d'un porte-vélo sur rotule d'attelage, la zone située derrière le véhicule sur la vue de dessus devient noire. La reconstitution des alentours est réalisée par la caméra avant uniquement. Les vues de la vision arrière sont similaires à celles décrites dans Caméra de recul. Pour plus d'informations sur la Caméra de recul, reportez-vous à la rubrique correspondante.
Véhicule / Conduite de l'écran tactile : F Sélectionnez "Aide visuelle panoramique". Le mode AUTO s'affiche par défaut, avec la vision avant, si la boîte de vitesses est au point mort ou avec une vitesse engagée, ou avec la vision arrière, si la marche arrière est engagée. La fonction se désactive : - automatiquement au-delà d'environ 30 km/h (l'image disparaît temporairement à partir de 20 km/h), - par appui sur la croix rouge dans le coin supérieur gauche de l'écran tactile.
Conduite Cette vue est disponible avec le mode AUTO ou par sélection dans le menu de changement de vue.
À l'aide des capteurs situés sur le pare-chocs avant, la vue automatique permet de passer de la vue avant à la vue de dessus à l'approche d'un obstacle lors de la manoeuvre.
éloignés que dans la réalité. Durant la manoeuvre, il est important de contrôler les côtés du véhicule à l'aide des rétroviseurs. L'aide au stationnement avant / arrière permet également de compléter les informations sur l'environnement du véhicule.
Les lignes de gabarit en bleu 1 représentent la largeur de votre véhicule, rétroviseurs déployés ; elles s'orientent en fonction de la position du volant.
Cette vue est disponible avec le mode AUTO ou par sélection dans le menu de changement de vue. La vue à 180° permet de pouvoir sortir, en marche avant, d'une place de stationnement en anticipant l'arrivée de véhicules, cyclistes ou piétons.
L'activation de la fonction se fait par le menu Véhicule / Conduite de l'écran tactile. Sélectionnez "Park Assist"
Pour aider le conducteur à surveiller le bon déroulement de la manoeuvre, le système déclenche automatiquement l'affichage de la Caméra de recul ou de la 360 Vision et l'activation de l'aide au stationnement.
Le conducteur doit rester maître de son véhicule. Il doit toujours vérifier les alentours du véhicule avant d'entreprendre une manoeuvre et s'assurer que l'espace reste dégagé pendant la totalité de la manoeuvre.
A. Stationnement en entrée de place en "créneau". B. Sortie de stationnement de place en "créneau". C. Stationnement en entrée de place en "bataille".
à tout instant, même pendant la phase de recherche de place disponible. La sélection s'accompagne de l'allumage de ce témoin au combiné.
0,60 m. Pour le stationnement en "bataille", la largeur de la place doit être égale à la largeur de votre véhicule majorée de 0,70 m.
été désactivée dans le menu Conduite / Véhicule de l'écran tactile, elle sera automatiquement réactivée à l'activation du système.
"Immobilisez le véhicule" et du panneau "STOP", accompagné d'un signal sonore. Dès l'arrêt du véhicule, une page d'instructions s'affiche à l'écran.
0,50 et 1,50 m de la rangée de véhicules en stationnement, sans jamais dépasser 30 km/h, jusqu'à ce que le système trouve une place disponible. La recherche de place s'interrompt audelà de ce seuil. La fonction se désactive automatiquement dès que la vitesse du véhicule dépasse 50 km/h.
Ce symbole s'affiche pour confirmer le respect de l'instruction.
Le sens de la direction, marche arrière, est indiqué par ce message : " Lâchez le volant, reculez". La Caméra de recul ou la 360 Vision ainsi que l'aide au stationnement s'activent automatiquement pour vous aider à contrôler les alentours proches de votre véhicule pendant la manoeuvre.
Le système prend en charge la direction du véhicule. Il donne les instructions de sens de manoeuvre au début des manoeuvres d'entrée et de sortie de stationnement en "créneau", et pour la totalité des manoeuvres d'entrée en stationnement en "bataille".
Manoeuvre en cours (vert).
Les indications de vitesse maximale à ne pas dépasser pendant les manoeuvres sont signalées par ces pictogrammes :
5 Prenez garde à tout objet susceptible de bloquer la manoeuvre (vêtements amples, écharpe, cravate…) – Risques de blessure ! Il incombe au conducteur de surveiller en permanence l'état de la circulation, notamment si des véhicules roulent en sens inverse. Le conducteur doit vérifier que rien ni personne ne gêne la progression du véhicule.
La présence de zones d'ombre, en cas d'ensoleillement ou de conditions d'éclairage insuffisantes, peuvent assombrir l'image et réduire le contraste.
- activation des feux indicateurs de direction du côté opposé à celui de la manoeuvre, - débouclage de la ceinture de sécurité du conducteur, - coupure du contact. Interruption par le système : - dépassement du seuil de vitesse : 7 km/h au cours des manoeuvres d'entrée en stationnement et 5 km/h au cours des manoeuvres de sortie de stationnement, - déclenchement de l'antipatinage de roue sur chaussée glissante, - ouverture d'une porte ou du coffre, - calage du moteur, - dysfonctionnement du système, - après 10 manoeuvres pour l'entrée et la sortie de stationnement en créneau et après 7 manoeuvres pour l'entrée en stationnement en bataille. L'interruption de la manoeuvre déclenche la désactivation automatique de la fonction.
Le conducteur est incité par un message à reprendre le contrôle de son véhicule. La fonction se désactive après quelques secondes avec l'extinction de ce témoin au combiné et le retour à l'affichage initial.
La désactivation de la fonction est confirmée par l'extinction de ce témoin au combiné accompagnée d'un signal sonore.
Le système n'est pas conçu pour le pilotage de stationnement sur une voie en courbe prononcée. Le système ne détecte pas les emplacements dont la taille est nettement supérieure au gabarit du véhicule ou qui sont délimités par des obstacles trop bas (trottoirs, plots) ou trop fins (arbres, poteaux, clôture en grillage, …). Certains obstacles situés dans les angles morts des capteurs peuvent ne pas être détectés ou ne plus être détectés au cours de la manoeuvre. Certains matériaux (tissus) absorbent les ondes sonores : des piétons peuvent ne pas être détectés. Un choc sur l'avant ou l'arrière du véhicule peut provoquer un déréglage des capteurs qui n'est pas toujours détecté par le système : les mesures de distances peuvent être faussées. L'inclinaison du véhicule vers l'arrière en cas de chargement important du coffre peut perturber les mesures de distances.
- des conditions climatiques défavorables (forte pluie, brouillard épais, chute de neige), - des interférences sonores émises par des véhicules et engins bruyants (camions, marteaux-piqueurs …).
- Au bord d'un accotement non stabilisé (fossé), le long d'un quai, au bord du vide. - En cas de transport d'objet dépassant le gabarit du véhicule (échelle sur barres de toit, porte-vélo sur hayon, …). - Avec une rotule d'attelage non homologuée en place. - En utilisant des chaînes à neige. - En cas de sous-gonflage d'un pneumatique. - En roulant avec une roue de secours de petit diamètre ou de type "galette". - En cas de monte de roues de taille différente de la monte d'origine. - Si un des pare-chocs est endommagé, - après modification d'un ou des deux pare-chocs (ajout de protection, …). - Si une caméra présente un dysfonctionnement. - Si les capteurs ont été repeints en dehors du Réseau. - Avec des capteurs non homologués pour votre véhicule. - En cas mauvaise adhérence de la chaussée (verglas, …).
- En cas de lavage à hautre pression, ne dirigez pas la lance à moins de 30 cm des capteurs et des caméras. Par mauvais temps ou temps hivernal, assurez-vous que les capteurs et les caméras ne sont pas recouverts de boue, de givre ou de neige.
Hors activation de la fonction, le clignotement temporaire de ce témoin et un signal sonore indiquent le dysfonctionnement du système. Si le dysfonctionnement survient en cours d'utilisation du système, le témoin s'éteint. Si le dysfonctionnement de l'aide au stationnement, signalé par l'allumage de l'un de ces témoins, survient pendant l'utilisation, il provoque la désactivation de la fonction. En cas de dysfonctionnement, faites vérifier le système par le Réseau ou par un atelier qualifié.
Conduite En cas de dysfonctionnement de la direction assistée, ce témoin s'affiche au combiné accompagné d'un message d'alerte. L'arrêt du véhicule est impératif dès que les conditions de sécurité le permettent. Consultez le Réseau ou un atelier qualifié.
Ce système apporte une assistance active au stationnement : il détecte un espace de stationnement puis pilote le véhicule pour le garer dans cet espace, sans intervention du conducteur. Associé à la boîte de vitesses automatique EAT8, le système gère le contrôle de la direction, le sens de marche, l'accélération et le freinage.
La ceinture de sécurité du conducteur doit impérativement être bouclée et le rester pendant la totalité de la manoeuvre.
La manœuvre reste sous la responsabilité du conducteur. Le DS Park Pilot n'est pas toujours en mesure de réagir automatiquement et de manière adéquate du fait des limites de performance des capteurs utilisés. Il incombe au conducteur d'arrêter le véhicule lorsque nécessaire pour assurer la sécurité de son environnement immédiat (présence de piétons notamment). Le conducteur doit rester maître de son véhicule. Il doit toujours vérifier les alentours du véhicule avant d'entreprendre une manoeuvre. Pendant la totalité de la manoeuvre, le conducteur doit s'assurer que l'espace reste dégagé. Il doit impérativement rester à son poste de conduite et ne jamais chercher à bloquer le bouton de contrôle de la fonction. A tout instant, le conducteur peut interrompre la manœuvre en appuyant sur la pédale de frein, en reprenant le contrôle de la direction ou en relâchant l'appui sur le bouton de contrôle de la fonction.
Le système effectue les mesures de places de stationnement disponibles et les calculs de distances par rapport aux obstacles à l'aide de 12 capteurs à ultrasons implantés dans les pare-chocs avant et arrière du véhicule.
F Sélectionnez "Park Assist" dans le menu "Conduite" / "Véhicule" de l'écran tactile.
Surveillance d'angles morts.
- stationnement en entrée et sortie de place en "créneau", - stationnement en entrée de place en "bataille".
F Sélectionnez le type et le côté de manœuvre pour activer la recherche de place. Le choix de manœuvre peut être modifié à tout instant, même pendant la phase de recherche de place disponible. Ce témoin s'allume au combiné pour confirmer la sélection.
Conduite Dès l'arrêt du véhicule, une page d'instructions s'affiche à l'écran. F Pour préparer la manœuvre, vous devez impérativement appliquer chacune de ces instructions.
F Roulez à une distance comprise entre 0,50 et 1,50 m de la rangée de véhicules en stationnement, sans jamais dépasser 30 km/h, jusqu'à ce que le système trouve une place disponible. La recherche de place s'interrompt audelà de ce seuil. La fonction se désactive automatiquement dès que la vitesse du véhicule dépasse 50 km/h. Pour le stationnement en "créneau", la place doit être au minimum égale à la longueur de votre véhicule majorée d'1 m. Pour le stationnement en "bataille", la largeur de la place doit être au minimum égale à la largeur de votre véhicule majorée de 0,70 m.
F Pour engager la manœuvre, appuyez sur ce bouton.
F Tout en maintenant l'appui sur le bouton, relâchez progressivement la pédale de frein.
"Immobilisez le véhicule" et du panneau "STOP", accompagné d'un signal sonore.
La Caméra de recul ou la 360 Vision ainsi que l'Aide au stationnement s'activent automatiquement pour vous aider à contrôler les alentours proches de votre véhicule pendant toute la durée de la manœuvre.
Dès que le conducteur relâche la pédale de frein, le système prend en charge, de manière autonome, le choix du sens de conduite, marche avant ou marche arrière, l'accélération, le freinage et le sens de direction. L'état de la manœuvre est signalé par ces pictogrammes : Manœuvre en cours.
Marche avant. Marche arrière.
Pendant les phases de manœuvres, le volant effectue des rotations rapides : ne tenez pas le volant, ne mettez pas les mains entre les branches du volant. Prenez garde à tout objet susceptible de bloquer la manœuvre (vêtements amples, écharpe, cravate, …) – Risques de blessure ! Il incombe au conducteur de surveiller en permanence l'état de la circulation, notamment si des véhicules roulent en sens inverse. Le conducteur doit vérifier que rien ni personne ne gêne la progression du véhicule. Dans certains cas, les capteurs peuvent ne pas détecter les petits obstacles situés dans leurs angles morts. Les images fournies par la ou les caméras affichées sur l'écran tactile peuvent être déformées par le relief. La présence de zones d'ombre, en cas d'ensoleillement ou de conditions d'éclairage insuffisantes, peuvent assombrir l'image et réduire le contraste. Le conducteur doit contrôler les côtés du véhicule à l'aide des rétroviseurs.
Conduite Elle est confirmée par l'affichage de ce pictogramme accompagné du message "Manœuvre suspendue". A tout instant, la manœuvre peut être interrompue temporairement, soit automatiquement par le système en cas de détection d'obstacle, soit par action du conducteur. S'il perçoit un risque de danger, le conducteur peut également interrompre définitivement la manœuvre. Pour suspendre la manœuvre, le conducteur peut : - relâcher l'appui sur le bouton de contrôle de la fonction, - appuyer sur la pédale de frein, - reprendre le contrôle de la direction ou - modifier l'état de la boîte de vitesse (sauf demande de passage en P). La suspension de la manœuvre entraîne l'immobilisation immédiate du véhicule.
• relâchez toutes commandes (pédale de frein, bouton de contrôle de la fonction, volant, etc.), • appuyez de nouveau sur le bouton de contrôle de la fonction. Interruption définitive après suspension de la manœuvre : • appuyez sur la pédale de frein et passez un rapport.
- absence d'action de la part du conducteur dans les 30 secondes qui suivent une suspension de la manœuvre, - serrage volontaire du frein destationnement, - engagement du mode P de la boîte de vitesses par le conducteur, - débouclage de la ceinture de sécurité du conducteur, - ouverture d'une porte ou du coffre, - activation des feux indicateurs de direction du côté opposé à celui de la manœuvre, - dans certains cas, dès qu'une roue du véhicule heurte un trottoir ou un obstacle bas, - déclenchement de l'antipatinage de roue sur chaussée glissante,
Ce pictogramme s'affiche accompagné du message "Manœuvre abandonnée" sur l'écran tactile. Le conducteur est incité par un message à reprendre le contrôle de son véhicule. La fonction se désactive après quelques secondes avec l'extinction de ce témoin au combiné et le retour à l'affichage initial. Le système engage automatiquement le mode P de la boîte de vitesses après un délai de 4 secondes.
"Manœuvre terminée" sur l'écran tactile. La fonction se désactive après quelques secondes avec l'extinction de ce témoin au combiné et le retour à l'affichage initial. -
Dans le cas d'une manœuvre de sortie de stationnement, la boîte de vitesses passe en N. Le conducteur est incité par un message et des pictogrammes à reprendre le contrôle de son véhicule : tenir le volant, engager le mode D ou R de la boîte de vitesses et accélérer dès que les conditions de circulation le permettent. Sans action du conducteur, après un délai de 30 secondes, la boîte de vitesse passe automatiquement en mode P.
(trottoirs, plots, …) ou trop fins (arbres, poteaux, clôture en grillage, …). Certains obstacles situés dans les angles morts des capteurs peuvent ne pas être détectés ou ne plus être détectés au cours de la manœuvre. Les capteurs du véhicules peuvent être perturbés par des interférences sonores telles que celles émises par des véhicules et engins bruyants (camions, marteauxpiqueurs, …). Certains matériaux (tissus) absorbent les ondes sonores : des piétons peuvent ne pas être détectés. Les capteurs du véhicule peuvent être perturbés par l'accumulation de neige ou de feuilles mortes sur la chaussée.
L'inclinaison du véhicule en cas de chargement important du coffre peut perturber les mesures de distances. Les capteurs et la, ou les, caméras peuvent être perturbés par des conditions climatiques défavorables (forte pluie, brouillard épais, chute de neige). L'affichage de la Caméra de recul ou de la 360 Vision est une aide à la manœuvre qui ne remplace pas la vigilance du conducteur.
Conduite N'utilisez pas la fonction : - Au bord d'un accotement non stabilisé (fossé, …), le long d'un quai, au bord du vide. - En cas de transport d'objet dépassant le gabarit du véhicule (échelle sur barres de toit, porte-vélo sur hayon, …). - Avec une rotule d'attelage non homologuée en place. - En utilisant des chaînes à neige. - En cas de sous-gonflage d'un pneumatique. - En roulant avec une roue de secours de petit diamètre ou de type "galette". - En cas de monte de roues de taille différente de la monte d'origine. - Si un des pare-chocs est endommagé. - Après modification d'un ou des deux pare-chocs (ajout de protection, …). - Si une caméra présente un dysfonctionnement. - Si les capteurs ont été repeints en dehors du réseau. - Avec des capteurs non homologués pour votre véhicule. - En cas de dysfonctionnement des feux de stop. - En cas de mauvaise adhérence de la chaussée (verglas, …).
Par mauvais temps ou par temps hivernal, assurez-vous que les capteurs et les caméras ne sont pas recouverts par de la boue, du givre ou de la neige. Vérifiez régulièrement la propreté des capteurs et des caméras. Si nécessaire, nettoyez les caméras avec un chiffon doux, non humide. En cas de lavage à haute pression : ne dirigez pas la lance à moins de 30 cm des capteurs et des caméras.
Hors activation de la fonction, le clignotement temporaire de ce témoin et un signal sonore indiquent le dysfonctionnement du DS Park Pilot. Si le dysfonctionnement survient en cours d'utilisation du système, le témoin s'éteint. Si le dysfonctionnement de l'aide au stationnement, signalé par l'allumage de l'un de ces témoins, survient pendant l'utilisation du DS Park Pilot, il provoque la désactivation de la fonction.
En cas de dysfonctionnement de la direction assistée, ce témoin s'affiche au combiné accompagné d'un message d'alerte. L'arrêt du véhicule est impératif dès que les conditions de sécurité le permettent. Faites appel au Réseau ou à un atelier qualifié.
Choisir les lubrifiants TOTAL QUARTZ pour l'entretien de votre véhicule, c'est l'assurance d'une longévité optimale de votre moteur et de ses performances.
Les moteurs Diesel sont compatibles avec les biocarburants conformes aux standards actuels et futurs européens pouvant être distribués à la pompe. Gazole respectant la norme EN590 en mélange avec un biocarburant respectant la norme EN14214 (incorporation possible de 0 à 7% d'Ester Méthylique d'Acide Gras).
(incorporation possible de 0 à 10% d'Ester Méthylique d'Acide Gras). Gazole paraffinique respectant la norme EN15940 en mélange avec un biocarburant respectant la norme EN14214 (incorporation possible de 0 à 7% d'Ester Méthylique d'Acide Gras). L'utilisation de carburant B20 ou B30 respectant la norme EN16709 est possible avec votre moteur Diesel. Toutefois, cette utilisation, même occasionnelle, nécessite l'application stricte des conditions particulières d'entretien, appelées "Roulages sévères". Pour plus d'informations, consultez le Réseau ou un atelier qualifié. L'utilisation de tout autre type de (bio) carburant (huiles végétales ou animales pures ou diluées, fuel domestique…) est formellement prohibée (risques d'endommagement du moteur et du circuit de carburant).
Diesel respectant la norme B715000 est autorisée.
Par des températures inférieures à 0°C (+32°F), la formation de paraffines dans les gazoles de type été peut entraîner un fonctionnement anormal du circuit d'alimentation en carburant. Pour éviter cela, il est conseillé d'utiliser des gazoles de type hiver et de maintenir dans le réservoir une quantité de carburant supérieure à 50% de sa capacité. Si malgré cela, par des températures inférieures à -15°C (+5°F) le moteur pose des problèmes de démarrage, il suffira de laisser le véhicule quelque temps dans un garage ou un atelier chauffé.
Certains carburants peuvent endommager le moteur. Dans certains pays, il peut être exigé d'utiliser un type de carburant particulier (indice d'octane spécifique, appellation commerciale spécifique, …) pour garantir le bon fonctionnement du moteur. Pour toute information complémentaire, consultez le point de vente.
Informations pratiques Lorsque le niveau mini du réservoir est atteint, ce témoin s'allume au combiné, accompagné de l'affichage d'un message et d'un signal sonore. Au premier allumage, il reste environ 6 litres de carburant.
Faites impérativement un complément de carburant pour éviter la panne. Pour plus d'informations sur la Panne de carburant (Diesel), reportez-vous à la rubrique correspondante.
Une étiquette, collée à l'intérieur de la trappe, vous rappelle le type de carburant à utiliser en fonction de votre motorisation.
F Repérez la pompe correspondant au carburant conforme à la motorisation de votre véhicule.
F Poursuivez jusqu'à amener le pistolet en butée, avant de le déclencher pour remplir le réservoir (risque d'éclaboussures). F Maintenez-le dans cette position pendant toute l'opération de remplissage. F Poussez la trappe à carburant pour la refermer. Si vous effectuez le plein de votre réservoir, n'insistez pas au-delà de la 3 ème coupure du pistolet ; ceci pourrait engendrer des dysfonctionnements. Votre véhicule est équipé d'un catalyseur réduisant les substances nocives dans les gaz d'échappement. Pour les moteurs essence, le carburant sans plomb est obligatoire.
Start, n'effectuez jamais un remplissage en carburant lorsque le moteur est en mode STOP ; coupez impérativement le contact.
Le système reste verrouillé et empêche le remplissage. N'insistez pas et introduisez un pistolet de type Diesel.
Les pistolets de type Diesel pouvant être différents selon les pays, la présence du détrompeur peut rendre le remplissage du réservoir impossible. Tous les véhicules à moteur Diesel ne sont pas équipés du détrompeur de carburant, aussi lors de déplacements à l'étranger, nous vous conseillons de vérifier auprès du Réseau si votre véhicule est adapté au matériel de distribution pour le pays dans lequel vous circulerez.
Détrompeur carburant (Diesel) (Selon pays de commercialisation.) Dispositif mécanique pour empêcher le remplissage de carburant essence dans le réservoir d'un véhicule fonctionnant au gazole. Il évite ainsi toute dégradation moteur liée à ce type d'incident.
Afin d'assurer un bon écoulement du carburant, approchez l'embout du jerrican sans le plaquer directement contre le volet du détrompeur et versez lentement.
F Répartissez la charge dans la remorque pour que les objets les plus lourds se trouvent le plus près possible de l'essieu, et que le poids sur flèche approche le maximum autorisé, sans toutefois le dépasser. La densité de l'air diminue avec l'altitude, réduisant ainsi les performances du moteur. Il faut réduire la charge maximale remorquable de 10% par tranche de 1 000 mètres d'altitude.
Informations pratiques Utilisez les dispositifs d'attelage et leurs faisceaux d'origine homologués par le Constructeur. Il est recommandé d'en confier le montage au Réseau ou à un atelier qualifié. En cas de montage hors Réseau, ce montage doit se faire impérativement en suivant les préconisations du constructeur. Important : pour les versions équipées du hayon motorisé avec fonction "Accès bras chargés", en cas d'installation d'un dispositif d'attelage hors Réseau, il est impératif de se rendre dans le Réseau ou un atelier qualifié pour effectuer le recalibrage du système de détection : risque de dysfonctionnement de la fonction "Accès bras chargés". Certaines fonctions d'aide à la conduite ou d'aide à la manoeuvre sont neutralisées automatiquement en cas d'utilisation d'un système d'attelage homologué.
Le respect du poids maximal autorisé sur flèche (boule d'attelage) concerne également l'utilisation d'accessoires (porte-vélos, coffres d'attelage, …).
Pour éviter l'ouverture inopinée du hayon lors de la manipulation du dispositif d'attelage : - désactivez au préalable la fonction "Accès bras chargés" dans le menu de configuration du véhicule, - ou éloignez la clé électronique de la zone de reconnaissance, hayon fermé.
La rotule est verrouillée soit en position de rangement, soit en position d'utilisation. La poignée de déverrouillage se trouve derrière le pare-chocs arrière, protégée par un étui de rangement. Pour accéder à la poignée :
Lorsque ce dispositif d'attelage n'est pas utilisé, il est replié sous le pare-chocs arrière. Son installation et son rangement ne nécessitent pas d'outil. Avant toute intervention, le véhicule doit être à l'arrêt, avec le frein de stationnement serré. La zone située à proximité du pot d'échappement peut atteindre une température élevée – Risque de brûlure !
F Insérez la main dans l'étui de rangement et saisissez la poignée.
Dès que vous relâchez la poignée, elle s'engage automatiquement dans son étui de rangement.
F Saisissez la rotule et faites-la pivoter en la relevant jusqu'au déclic de verrouillage, en position verticale. En cas de lavage à haute pression, la rotule doit être impérativement en position repliée. Ne dirigez pas la lance à moins de 30 cm de l'attelage.
En cas de collision par l'arrière, les dommages subis par le véhicule pourraient être plus importants avec la rotule en place.
Informations pratiques Rotule déverrouillée et prise débranchée : Système gérant l'utilisation de certaines fonctions par rapport au niveau d'énergie restant dans la batterie. Véhicule roulant, le délestage neutralise temporairement certaines fonctions, telles que l'air conditionné, le dégivrage de la lunette arrière… Les fonctions neutralisées sont automatiquement réactivées dès que les conditions le permettent.
Système gérant la durée d'utilisation de certaines fonctions pour préserver une charge suffisante de la batterie. Après l'arrêt du moteur, vous pouvez encore utiliser, pendant une durée cumulée maximale d'environ quarante minutes, des fonctions telles que le système audio et télématique, les essuie-vitres, les feux de croisement, les plafonniers, …
Un message d'entrée en mode économie d'énergie apparaît sur l'afficheur du combiné et les fonctions actives sont mises en veille.
Respectez les temps de mise en route du moteur pour assurer une charge correcte de la batterie. N'utilisez pas de façon répétée et continue le redémarrage du moteur pour recharger la batterie. Une batterie déchargée ne permet pas le démarrage du moteur. Pour plus d'informations sur la Batterie 12 V, reportez-vous à la rubrique correspondante.
Si une communication téléphonique est engagée au même moment, celle-ci sera maintenue pendant environ 10 minutes avec le kit mains-libres de votre autoradio.
Ces fonctions seront réactivées automatiquement à la prochaine utilisation du véhicule. Pour retrouver l'usage immédiat de ces fonctions, démarrez le moteur et laissez-le tourner : - moins de dix minutes, pour disposer des équipements pendant cinq minutes environ,
Les écrans grand froid (un pour la partie supérieure de la calandre avant, l'autre pour la partie inférieure) permettent d'éviter l'amoncellement de neige au niveau du ventilateur de refroidissement du radiateur.
écrans, il est conseillé de s'adresser au Réseau ou à un atelier qualifié.
10°C, - remorquage, - vitesse supérieure à 120 km/h. Les chaînes à neige doivent être montées uniquement sur les roues avant. Elles ne doivent pas être montées sur les roues de secours de type "galette".
F Si vous devez installer les chaînes pendant votre trajet, arrêtez votre véhicule sur une surface plane, en bord de route. F Serrez le frein de stationnement et posez éventuellement des cales sous les roues pour éviter que votre véhicule ne glisse. F Installez les chaînes en suivant les instructions fournies par le fabricant. F Démarrez lentement et roulez quelques instants, sans dépasser la vitesse de 50 km/h. F Arrêtez votre véhicule et vérifiez que les chaînes sont correctement tendues.
être montées sur le type de roues qui équipent votre véhicule : Dimensions des pneumatiques d'origine
Evitez de rouler sur route déneigée avec des chaînes à neige, pour ne pas endommager les pneumatiques de votre véhicule ainsi que la chaussée. Si votre véhicule est équipé de jantes en alliage d'aluminium, vérifiez qu'aucune partie de la chaîne ou des fixations n'entre en contact avec la jante.
Pour des raisons de sécurité et pour éviter d'endommager le toit, il est impératif d'utiliser les barres de toit transversales homologuées pour votre véhicule. Respectez les consignes de montage et les conditions d'utilisation indiquées dans la notice fournie avec les barres de toit.
Informations pratiques Charge maximale répartie sur les barres de toit transversales, pour une hauteur de chargement ne dépassant pas 40 cm (sauf porte-vélos) : 80 kg. Pour plus d'informations, consultez le Réseau ou un atelier qualifié. Si la hauteur dépasse 40 cm, adaptez la vitesse du véhicule en fonction du profil de la route, afin de ne pas endommager les barres de toit et les points de fixation du véhicule. Pour le transport d'objets plus longs que le véhicule, veuillez vous référer à la législation locale en vigueur.
Répartissez la charge uniformément, en évitant de surcharger un des côtés. Disposez la charge la plus lourde le plus près possible du toit. Arrimez solidement la charge. Conduisez avec souplesse : la sensibilité au vent latéral est augmentée et la stabilité de votre véhicule peut être modifiée. Sur de longs trajets, vérifiez le bon arrimage de la charge à chaque arrêt. Retirez les barres de toit aussitôt le transport terminé.
N'ouvrez pas le capot en cas de vent violent.
Un vérin ouvre et maintient le capot ouvert.
électriques dans le compartiment moteur, il est recommandé de limiter les expositions à l'eau (pluie, lavage, …). F À l'intérieur : tirez vers vous la commande, située côté gauche sous le tableau de bord. 1. 2. 3. Réservoir du liquide de frein.
Informations pratiques Remplissage de l'huile moteur. Pompe de réamorçage*. Vis de dégazage*.
(risque de brûlure) et le moto-ventilateur peut se mettre en marche à tout instant (même contact coupé).
Toute intervention sur ce circuit doit être exclusivement effectuée par le Réseau ou par un atelier qualifié.
Vérifiez régulièrement tous ces niveaux dans le respect du plan d'entretien du constructeur. Faites l'appoint si nécessaire, sauf indication contraire. En cas de baisse importante d'un niveau, faites vérifier le circuit correspondant par le Réseau ou par un atelier qualifié. Les liquides doivent être conformes aux recommandations du constructeur et à la motorisation du véhicule.
La plupart de ces liquides sont nocifs pour la santé, voire très corrosifs.
Videz l'huile usagée dans les containers réservés à cet usage dans le Réseau ou dans un atelier qualifié.
La vérification s'effectue soit avec l'indicateur de niveau d'huile au combiné, à la mise du contact, pour les véhicules équipés d'une jauge électrique, soit avec la jauge manuelle.
L'emplacement de la jauge manuelle est illustré sur le schéma du sous-capot moteur correspondant. F Saisissez la jauge par son embout coloré et dégagez-la complètement. F Essuyez la tige de la jauge à l'aide d'un chiffon propre et non pelucheux. F Remettez la jauge en place, jusqu'en butée, puis retirez-la de nouveau pour effectuer un contrôle visuel : le niveau correct doit se situer entre les repères A et B.
Réseau ou à un atelier qualifié. - Si le niveau MINI n'est pas atteint, effectuez impérativement un complément d'huile moteur.
Avant d'effectuer un complément d'huile ou une vidange du moteur, vérifiez que l'huile corresponde à votre motorisation et soit conforme aux recommandations du constructeur.
F Dévissez le bouchon du réservoir pour accéder à l'orifice de remplissage. F Versez l'huile par petites quantités, en évitant les projections sur les éléments du moteur (risque d'incendie). F Attendez quelques minutes avant de faire une vérification du niveau avec la jauge manuelle. F Complétez le niveau, si nécessaire. F Après vérification du niveau, revissez soigneusement le bouchon du réservoir et replacez la jauge dans son logement. Après un appoint d'huile, la vérification faite à la mise du contact avec l'indicateur de niveau d'huile au combiné n'est pas valable dans les 30 minutes qui suivent l'appoint.
Pour préserver la fiabilité des moteurs et les dispositifs d'antipollution, n'utilisez jamais d'additif dans l'huile moteur.
Le niveau de ce liquide doit se situer proche du repère "MAXI". Sinon, vérifiez l'usure des plaquettes de frein.
Ce liquide doit être conforme aux recommandations du constructeur.
Vérifiez régulièrement le niveau du liquide de refroidissement. Un appoint de ce liquide entre deux révisions est normal. Le contrôle et l'appoint doivent être faits impérativement moteur froid. Un niveau insuffisant présente des risques de dommages importants pour votre moteur. Le niveau de ce liquide doit se situer proche du repère "MAXI" sans jamais le dépasser. Si le niveau est proche ou en-dessous du repère "MINI", il est impératif de faire un appoint. Lorsque le moteur est chaud, la température de ce liquide est régulée par le moto-ventilateur. De plus, le circuit de refroidissement étant sous pression, attendez au moins une heure après l'arrêt du moteur pour intervenir.
Informations pratiques En cas d'intervention urgente, afin d'éviter tout risque de brûlure, munissez-vous d'un chiffon et dévissez le bouchon de deux tours pour laisser retomber la pression. Lorsque celle-ci est retombée, retirez le bouchon et complétez le niveau.
Niveau du liquide de lave-vitre Complétez le niveau dès que cela est nécessaire.
La mise à niveau du liquide de lave-vitre doit être effectuée avec un mélange prêt à l'emploi. En période hivernale (températures négatives), il faut utiliser un liquide avec antigel adapté aux conditions de températures rencontrées afin de préserver les éléments du système (pompe, réservoir, canalisations…).
La mise à niveau de cet additif doit impérativement et rapidement être effectuée par le Réseau ou par un atelier qualifié.
Néanmoins, vérifiez régulièrement le serrage des cosses vissées (pour les versions sans collier rapide) et l'état de propreté des branchements. Pour plus d'informations sur les précautions à prendre avant toute intervention sur la Batterie 12 V, reportezvous à la rubrique correspondante.
Une alerte se déclenche dès que le niveau de réserve est atteint. Pour éviter l'immobilisation réglementaire du véhicule, il est nécessaire d'effectuer le remplissage du réservoir d'AdBlue. Pour plus d'informations sur l'AdBlue et système SCR , et notamment pour réaliser le remplissage du réservoir, reportez-vous à la rubrique correspondante.
Son remplacement doit être effectué exclusivement dans le Réseau ou dans un atelier qualifié.
(conduite urbaine…), changezle si nécessaire deux fois plus souvent.
En fonction de l'environnement (atmosphère poussiéreuse…) et de l'utilisation du véhicule (conduite urbaine…), changezle si nécessaire deux fois plus souvent.
Changez le filtre à huile à chaque vidange d'huile moteur.
Dès que les conditions de circulation le permettent, régénérez le filtre en roulant à une vitesse d'au moins 60 km/h jusqu'à l'extinction du témoin. Si le témoin reste affiché, il s'agit d'un manque d'additif gasoil. Pour plus d'informations sur la Vérification des niveaux, reportez-vous à la rubrique correspondante.
à particules peuvent s'accompagner d'odeurs de "brûlé" qui sont parfaitement normales. Après un fonctionnement prolongé du véhicule à très basse vitesse ou au ralenti, vous pouvez exceptionnellement constater des émissions de vapeur d'eau à l'échappement, lors d'accélérations. Celles-ci sont sans conséquence sur le comportement du véhicule et sur l'environnement.
La boîte de vitesses est sans entretien (pas de vidange).
La boîte de vitesses est sans entretien (pas de vidange).
L'usure des freins dépend du style de conduite, en particulier pour les véhicules utilisés en ville, sur courtes distances. Il peut être nécessaire de faire contrôler l'état des freins, même entre les révisions du véhicule. Hors fuite dans le circuit, une baisse du niveau du liquide de frein indique une usure des plaquettes de freins.
Pour toute information relative à la vérification de l'état d'usure des disques de freins, consultez le Réseau ou un atelier qualifié.
Informations pratiques à faire vérifier le système par le Réseau ou par un atelier qualifié. Pour plus d'informations sur le Frein de stationnement électrique, reportez-vous à la rubrique correspondante.
Le contrôle de la pression de gonflage de tous les pneumatiques, y compris de la roue de secours, doit être effectué "à froid" au moins une fois par mois et avant un long trajet. Les pressions indiquées sur l'étiquette de pression des pneumatiques sont valables pour des pneumatiques "froids". Si vous avez roulé plus de 10 minutes ou plus de 10 kilomètres à plus de 50 km/h, il faudra alors ajouter 0,3 bar (30 kPa) par rapport aux valeurs indiquées sur l'étiquette. Le sous-gonflage augmente la consommation de carburant. Une pression de gonflage nonconforme provoque l'usure prématurée des pneumatiques et dégrade la tenue de route du véhicule – Risque d'accident !
L'utilisation de roues et de pneumatiques de dimensions autres que celles spécifiées peut affecter la durée de vie des pneumatiques, la rotation des roues, la garde au sol, l'indication du compteur de vitesse et dégrader la tenue de route. Le montage de pneumatiques différents sur les essieux avant et arrière peut provoquer des régulations intempestives de l'ESC.
équivalentes. Afin d'optimiser le fonctionnement d'organes aussi importants que le circuit de freinage, le Constructeur sélectionne et propose des produits bien spécifiques. Après un lavage du véhicule, de l'humidité ou, en conditions hivernales, du givre peut se former sur les disques et les plaquettes de frein : l'efficacité du freinage peut être diminuée. Effectuez de légères manoeuvres de freinage pour sécher et dégivrer les freins.
Les recommandations générales d'entretien de votre véhicule sont détaillées dans le carnet d’entretien et de garanties.
Les projecteurs sont équipés de glaces en polycarbonate, revêtues d’un vernis protecteur. Ne les nettoyez pas avec un chiffon sec ou abrasif, ni avec un produit détergent ou solvant. Utilisez une éponge et de l’eau savonneuse. L'utilisation d'un nettoyeur à hautepression pour le lavage des projecteurs, des feux et de leur contour peut provoquer la détérioration du vernis et des joints. Respectez les recommandations de pression et de distance de lavage. Nettoyez au préalable à la main les salissures persistantes avec une éponge et de l'eau tiède savonneuse.
Le cuir est un produit naturel. Un entretien adapté et régulier est indispensable à sa longévité.
SCR (Réduction Catalytique Sélective) et le filtre à particules (FAP) pour le traitement des gaz d'échappement.
À l'aide d'un liquide appelé AdBlue ® qui contient de l'urée, un catalyseur transforme jusqu'à 85% des oxydes d'azote (NOx) en azote et en eau, inoffensifs pour la santé et l'environnement. L'AdBlue ® est contenu dans un réservoir spécifique d'environ 17 litres.
2 400 km avant que le réservoir ne soit vide. Lorsque le réservoir d'AdBlue ® est vide, un dispositif réglementaire empêche le redémarrage du moteur. Lorsque le système SCR est défaillant, le niveau d'émissions de votre véhicule n'est plus conforme à la réglementation Euro 6 : votre véhicule devient polluant. Dans le cas d'un dysfonctionnement confirmé du système SCR, vous devez vous rendre dès que possible dans le Réseau ou dans un atelier qualifié : après 1 100 km parcourus, un dispositif s'activera automatiquement pour empêcher le démarrage du moteur. Dans les deux cas, un indicateur d'autonomie vous permet de connaître la distance que vous pourrez parcourir avant l'immobilisation du véhicule.
L'AdBlue ® gèle à des températures inférieures à -11°C environ. Le système SCR comporte un dispositif de réchauffage du réservoir d'AdBlue ® qui vous permet de rouler en conditions climatiques très froides.
AdBlue® Il est recommandé de procéder à un appoint en AdBlue ® dès la première alerte signalant que le niveau de réserve est atteint.
- Utilisez uniquement du liquide AdBlue ® conforme à la norme ISO 22241. - Ne transvasez jamais l'AdBlue ® dans un autre récipient : il perdrait de ses qualités de pureté. - Ne diluez jamais l'AdBlue ® avec de l'eau. Vous pouvez vous procurer de l'AdBlue ® dans le Réseau ou dans un atelier qualifié.
Informations pratiques Il est également possible de se rendre dans une station-service équipée de pompes à AdBlue ® spécialement conçues pour les véhicules particuliers. L'AdBlue ® gèle en-deçà de -11°C environ et se dégrade à partir de 25°C. Il est recommandé de le stocker dans un endroit frais et à l'abri de l'exposition directe au rayonnement solaire. Dans ces conditions, le liquide peut être conservé au moins un an. Si le liquide a gelé, celui-ci pourra être utilisé une fois complètement dégelé à l'air ambiant. Ne stockez pas les flacons ou les bidons d'AdBlue ® dans votre véhicule.
L'AdBlue ® est une solution à base d'urée. Ce liquide est ininflammable, incolore et inodore (conservé dans un endroit frais). En cas de contact avec la peau, lavez la zone touchée à l'eau courante et au savon. En cas de contact avec les yeux, rincez immédiatement et abondamment à l'eau courante ou avec une solution de lavage oculaire pendant au moins 15 minutes. En cas de sensation de brûlure ou d'irritation persistante, consultez un médecin.
Dans certaines conditions (par forte température, par exemple), on ne peut exclure des risques de dégagement d'ammoniac : ne pas inhaler le liquide. Les vapeurs d'ammoniac ont une action irritante sur les muqueuses (les yeux, le nez et la gorge). Conservez l'AdBlue ® hors de portée des enfants, dans son flacon ou bidon d'origine.
Si le liquide s'est cristallisé, éliminez-le à l'aide d'une éponge et de l'eau chaude.
La présence d'un bouchon bleu dans la trappe à carburant signale l'accès au réservoir d'AdBlue ®.
Par temps hivernal, vérifiez que la température du véhicule est supérieure à -11°C. Dans le cas contraire, en gelant, l'AdBlue ® ne peut pas être déversé dans le réservoir. Garez votre véhicule dans un local plus tempéré pendant quelques heures pour permettre l'appoint. En cas de panne d'AdBlue ®, confirmée par le message "Ajouter AdBlue : Démarrage impossible", vous devez impérativement effectuer un appoint de 5 litres au minimum.
F Coupez le contact et retirez la clé. F Véhicule déverrouillé, trappe ouverte, tournez le bouchon bleu du réservoir d'AdBlue ® dans le sens inverse des aiguilles d'une montre.
10 et 13 litres en utilisant des bidons d'AdBlue ®. Ou F De ne pas insister après le troisième arrêt automatique du pistolet dans le cas d'un approvisionnement dans une station-service. F Après le remplissage, effectuez les mêmes opérations en sens inverse.
5 minutes avant de remettre le contact, sans ouvrir la porte conducteur, ni déverrouiller le véhicule, ni introduire la clé électronique dans l'habitacle. Mettez le contact, puis, après un délai de 10 secondes, démarrez le moteur.
(Diesel) Pour les véhicules équipés d'un moteur Diesel, en cas de panne sèche, il est nécessaire de réamorcer le circuit de carburant. Si le moteur ne démarre pas du premier coup, n'insistez pas et recommencez la procédure.
Pour plus d'informations sur le Détrompeur de carburant (Diesel), reportez-vous à la rubrique correspondante. Pour les versions équipées d'un triangle d'origine : F sortez le triangle de son étui, F dépliez les pieds, F relevez les deux côtés du triangle, F clippez-les ensemble pour finir l'assemblage. Un compartiment est aménagé dans la garniture intérieure du hayon pour le rangement d'un triangle. F Ouvrez le hayon. F Déverrouillez le couvercle en tournant la vis d'un quart de tour vers la gauche.
F Remplissez le réservoir de carburant avec au moins 5 litres de gazole. F Mettez le contact (sans mettre en route le moteur). F Attendez 1 minute environ et coupez le contact. F Actionnez le démarreur pour mettre en route le moteur. Si le moteur ne démarre pas, recommencez la procédure.
F Installez le triangle derrière le véhicule, en vous conformant à la législation en vigueur localement.
F Remplissez le réservoir de carburant avec au moins cinq litres de gazole. F Ouvrez le capot moteur.
En cas de panne F Si nécessaire, déclippez le cache de style pour accéder à la pompe de réamorçage. F Desserrez la vis de dégazage. F Actionnez la pompe de réamorçage, jusqu'à l'apparition du carburant dans le tuyau transparent. F Resserrez la vis de dégazage. F Actionnez le démarreur jusqu'à la mise en route du moteur (au cas où le moteur ne démarrerait pas à la première sollicitation, attendez environ 15 secondes puis recommencez). F Sans résultat après quelques tentatives, réactionnez la pompe de réamorçage puis le démarreur. F Remettez en place, clippez le cache de style et assurez-vous de son clippage. F Refermez le capot moteur.
Il s'agit de l'ensemble des outils livrés avec votre véhicule. Son contenu dépend de l'équipement de votre véhicule : - kit de dépannage provisoire de pneumatique, - roue de secours.
Pour y accéder : F ouvrez le coffre, F placez le plancher de coffre mobile en position haute, F soulevez le plancher au-delà des deux butées rétractables, F reposez le plancher sur ces deux butées pour le maintenir relevé.
équipement. Ne les utilisez pas pour d'autres usages.
N'utilisez pas un autre cric que celui fourni avec ce véhicule. Si le véhicule n'est pas équipé de son cric d'origine, contactez le Réseau ou un atelier qualifié, afin de vous procurer celui prévu par le constructeur. Le cric est conforme à la réglementation européenne, telle que définie dans la Directive Machines 2006/42/CE. Le cric ne nécessite aucun entretien.
Anneau amovible de remorquage.
Comporte un compresseur 12 V et une cartouche de produit de colmatage pour réparer temporairement la roue et ajuster la pression du pneumatique.
Démonte cache-vis de roue (selon équipement). Permet la dépose des enjoliveurs de tête de vis sur les roues aluminium.
à la rubrique concernant l'Outillage de bord. Le circuit électrique du véhicule permet le branchement du compresseur pour la durée nécessaire à la réparation du pneumatique endommagé.
Composé d'un compresseur et d'une cartouche de produit de colmatage, il permet une réparation temporaire du pneumatique, afin de vous rendre dans le garage le plus proche. Il est prévu pour réparer la plupart des crevaisons susceptibles d'affecter le pneumatique, se situant sur la bande de roulement ou sur l'épaule du pneumatique.
1. 2. Procédure de réparation Le kit est installé dans le coffre sous le plancher.
F Coupez le contact.
F Déroulez complètement le fil électrique, rangé sous le compresseur.
étiquette. F Mettez le contact.
F Retirez le bouchon de la valve du pneumatique à réparer, et conservez-le dans un endroit propre.
F Collez l'autocollant de limitation de vitesse.
être collé à l'intérieur du véhicule, dans le champ de vision du conducteur, pour vous rappeler qu'une roue est en usage temporaire.
En cas de panne F Retirez le bouchon de la valve du pneumatique, et conservez-le dans un endroit propre. F Déroulez le tuyau rangé sous le compresseur.
2 bars, c'est que le pneumatique n'est pas réparable ; consultez le Réseau ou un atelier qualifié pour le dépannage de votre véhicule. F Basculez l'interrupteur sur la position "O". F Débranchez la prise électrique du compresseur de la prise 12 V du véhicule. F Replacez le bouchon sur la valve. F Retirez le kit. F Retirez puis rangez le flacon de produit de colmatage. Faites attention, le produit de colmatage est nocif en cas d'ingestion et irritant pour les yeux. Tenez ce produit hors de portée des enfants. La date limite d'utilisation du liquide est inscrite sur le flacon. Après utilisation, ne jetez pas le flacon dans la nature, rapportez-le dans le Réseau ou à un organisme chargé de sa récupération. N'oubliez pas de vous réapprovisionner avec un nouveau flacon disponible dans le Réseau ou dans un atelier qualifié.
F Arrêtez-vous pour vérifier la réparation et contrôlez la pression à l'aide du kit.
Gonflage occasionnel Vous pouvez également utiliser le compresseur, sans injection de produit, pour contrôler ou gonfler occasionnellement vos pneumatiques.
F Vérifiez que l'interrupteur du compresseur est basculé sur la position "O". F Déroulez complètement le fil électrique, rangé sous le compresseur.
2 bars, c'est que le pneumatique est endommagé ; consultez le Réseau ou un atelier qualifié pour le dépannage de votre véhicule.
F Retirez le kit, puis rangez-le.
Pour plus d'informations sur la Détection de sous-gonflage, reportez-vous à la rubrique correspondante.
Flashez le QR Code en page 3 pour visualiser des vidéos explicatives.
Pour accéder à la roue de secours, reportezvous au préalable à la rubrique concernant l'Outillage de bord.
Pour certains pays de commercialisation, elle est de type "galette".
F Retirez le dispositif de fixation (écrou et vis). F Relevez la roue de secours vers le fond du coffre. F Retirez la roue du coffre.
F Mettez en place le dispositif de fixation (écrou et vis) au centre de la roue.
F Remettez en place la boîte à outils au centre de la roue et clippez-la.
Lors du démontage de la roue, dégagez au préalable l'enjoliveur à l'aide de la clé démonte-roue en tirant au niveau du passage de la valve. Lors du remontage de la roue, remontez l'enjoliveur en commençant par placer son encoche en regard de la valve, et appuyez sur son pourtour avec la paume de la main.
Immobilisez le véhicule de façon à ne pas gêner la circulation : le sol doit être horizontal, stable et non glissant. Serrez le frein de stationnement, sauf si celui-ci est programmé en mode automatique ; coupez le contact et avec une boîte de vitesses manuelle, engagez la première vitesse de façon à bloquer les roues. Serrez le frein de stationnement, sauf si celui-ci est programmé en mode automatique ; coupez le contact et avec une boîte de vitesses automatique, sélectionnez le mode P de façon à bloquer les roues. Vérifiez l'allumage fixe des témoins de frein de stationnement au combiné. Assurez-vous impérativement que les occupants sont sortis du véhicule et situés dans une zone garantissant leur sécurité. Placez une cale, si nécessaire, sous la roue diagonalement opposée à celle à remplacer. Ne vous engagez jamais sous un véhicule levé par un cric ; utilisez une chandelle.
F Montez la douille antivol 2 sur la clé démonte-roue 5 pour débloquer la vis antivol. F Débloquez les autres vis uniquement avec la clé démonte-roue 5.
F Retirez les vis et conservez-les dans un endroit propre. F Dégagez la roue.
En cas de panne Veillez à ce que le cric soit bien stable. Si le sol est glissant ou meuble, le cric risque de déraper ou de s'affaisser – Risque de blessure ! Veillez à positionner le cric uniquement aux emplacements A ou B sous le véhicule, en vous assurant que la tête du cric est bien centrée sous la zone d'appui du véhicule. Sinon, le véhicule risque d'être endommagé et/ou le cric de s'affaisser – Risque de blessure !
F Vissez les vis à la main jusqu'en butée. F Effectuez un pré-serrage de la vis antivol avec la clé démonte-roue 5 équipée de la douille antivol 2. F Effectuez un pré-serrage des autres vis uniquement avec la clé démonte-roue 5.
F Bloquez les autres vis uniquement avec la clé démonte-roue 5. F Remontez le cache-vis de roue sur chacune des vis (selon équipement). F Rangez l'outillage.
Si votre véhicule est équipé de roues aluminium, il est normal de constater, lors du serrage des vis au remontage, que les rondelles ne viennent pas en contact avec la roue de secours tôle ou de type "galette". Le maintien de la roue se fait par l'appui conique de chaque vis.
F Repliez le cric 6 et dégagez-le.
- désactiver certaines fonctions d'aides à la conduite (Active Safety Brake, Régulateur de vitesse adaptatif avec fonction Stop…), comme rappelé sur l'étiquette apposée sur la roue, - ne pas dépasser la vitesse maximale autorisée de 80 km/h.
Faites examiner la roue crevée. Après diagnostic, le technicien vous informera si le pneumatique peut être réparé ou s'il doit être remplacé.
Les projecteurs sont équipés de glaces en polycarbonate, revêtues d'un vernis protecteur : F ne les nettoyez pas avec un chiffon sec ou abrasif, ni avec un produit détergent ou solvant, F utilisez une éponge et de l'eau savonneuse ou un produit avec pH neutre, F en utilisant le lavage haute-pression sur des salissures persistantes, ne dirigez pas de manière prolongée la lance sur les projecteurs, les feux et leur contour pour éviter de détériorer leur vernis et leur joint d'étanchéité. Le changement d'une lampe doit se faire impérativement contact coupé et projecteur / feu éteint depuis plusieurs minutes – Risque de brûlure grave ! F Ne touchez pas directement la lampe avec les doigts : utilisez des chiffons non pelucheux. Il est impératif de n'utiliser que des lampes de type anti-ultraviolet (UV), afin de ne pas détériorer le projecteur. Remplacez toujours une lampe défectueuse par une lampe neuve ayant les mêmes références et caractéristiques.
(température basse, humidité), la présence de buée sur la surface interne de la glace des projecteurs avant et des feux arrière est normale ; celle-ci disparaît quelques minutes après l'allumage des feux.
Pour le remplacement de ce type de lampes, adressez-vous impérativement au Réseau ou à un atelier qualifié.
Afin de garantir une bonne qualité d'éclairage, vérifiez que l'ampoule est correctement positionnée dans son logement.
2. Le remplacement d'une lampe au xénon (D5S) doit être effectué par le Réseau ou par un atelier qualifié.
F Tournez le support de lampe dans le sens inverse des aiguilles d'une montre. F Tirez l'ensemble lampe et porte-lampe vers vers l'arrière. F Remplacez la lampe. Pour le remontage, effectuez ces opérations dans le sens inverse.
être remplacées par des lampes de caractéristiques et de couleur identiques.
Pour le remontage, effectuez ces opérations dans le sens inverse.
2. 3. F Dévissez la vis d'une dizaine de tours puis, en vous aidant du démonte cache-vis de roue, tirez le bloc de feux pour le dégager du pare-chocs.
F Tournez le porte-lampe d'un quart de tour dans le sens inverse des aiguilles d'une montre et retirez-le. F Retirez la lampe et remplacez-la. Pour le remontage, effectuez les opérations dans le sens inverse.
F Actionnez de nouveau la commande d'essuie-vitre pour ranger les balais.
F Déclippez le couvercle en tirant la partie supérieure gauche, puis droite. F Dégagez complètement le couvercle. F Retirez la pince de son logement.
Avant de remplacer un fusible, il est nécessaire : F de connaître la cause de la panne et d'y remédier, F d'arrêter tous les consommateurs électriques, F d'immobiliser le véhicule et de couper le contact, F de repérer le fusible défectueux à l'aide des tableaux d'affectation et des schémas existants. Pour intervenir sur un fusible, il est impératif : F d'utiliser la pince spéciale pour extraire le fusible de son logement et vérifier l'état de son filament, F de toujours remplacer le fusible défectueux par un fusible d'intensité équivalente (même couleur) ; une intensité différente peut provoquer un dysfonctionnement (risque d'incendie). Si la panne se reproduit peu après le changement du fusible, faites vérifier l'équipement électrique par le Réseau ou par un atelier qualifié. Les tableaux d'affectation des fusibles et les schémas correspondants sont disponibles dans le Réseau ou dans un atelier qualifié.
Réseau ou un atelier qualifié.
Batteries de démarrage au plomb
Retirez le couvercle. Remplacez le fusible. Après intervention, refermez très soigneusement le couvercle puis verrouillez les deux verrous A pour garantir l'étanchéité de la boîte à fusibles.
Elles doivent être éliminées selon les prescriptions légales et ne doivent en aucun cas être jetées avec les ordures ménagères. Remettez les piles et les batteries usées à un point de collecte spécial.
Toute opération sur la batterie doit être effectuée dans un milieu aéré et loin de flammes libres ou de sources d'étincelles, afin d'éviter tout risque d'explosion et d'incendie. Lavez-vous les mains en fin d'opération.
La batterie est située sous le capot moteur.
Lorsque la batterie de votre véhicule est déchargée, le moteur peut être démarré à l'aide d'une batterie de secours (externe ou d'un autre véhicule) et de câbles de secours ou bien à l'aide d'un booster de batterie.
F déverrouillez le capot en actionnant la commande intérieure, puis la commande extérieure, F soulevez le capot. (+) Borne positive. Elle comporte une cosse à verrouillage rapide. (-) Borne négative. La borne négative de la batterie n'étant pas accessible, un point de masse déporté est implanté à proximité de la batterie.
N'utilisez jamais un booster de batterie 24 V ou supérieur. Vérifiez au préalable que la batterie de secours a une tension nominale de 12 V et une capacité au minimum égale à celle de la batterie déchargée. Les deux véhicules ne doivent pas se toucher. Eteignez tous les consommateurs électriques des deux véhicules (autoradio, essuie-vitres, feux, …). Veillez à ce que les câbles de secours ne passent pas à proximité des parties mobiles du moteur (ventilateur, courroie, …). Ne débranchez pas la borne (+) quand le moteur tourne.
F Connectez le câble rouge à la borne (+) de la batterie en panne A (au niveau de la partie métallique coudée), puis à la borne (+) de la batterie de secours B ou du booster. F Connectez une extrémité du câble vert ou noir à la borne (-) de la batterie de secours B ou du booster (ou au point de masse du véhicule dépanneur). F Connectez l'autre extrémité du câble vert ou noir au point de masse C du véhicule en panne. F Démarrez le moteur du véhicule dépanneur et laissez-le tourner pendant quelques minutes. F Actionnez le démarreur du véhicule en panne et laissez tourner le moteur. Si le moteur ne démarre pas immédiatement, coupez le contact et attendez quelques instants avant d'effectuer une nouvelle tentative.
F Remettez en place le cache plastique de la borne (+), si votre véhicule en est équipé. F Laissez tourner le moteur, véhicule roulant ou à l'arrêt, au minimum 30 minutes afin de permettre à la batterie d'atteindre un niveau de charge suffisant. Avec une boîte de vitesses automatique, ne cherchez jamais à démarrer le moteur en poussant le véhicule.
Afin d'assurer une longévité optimale à la batterie, il est indispensable de maintenir sa charge à un niveau suffisant. Dans certains cas, il peut être nécessaire de charger la batterie : - si vous effectuez essentiellement de courts trajets, - en prévision d'une immobilisation prolongée de plusieurs semaines. Consultez le Réseau ou un atelier qualifié.
N'inversez jamais les polarités.
F Vérifiez le bon état des câbles du chargeur. F Si votre véhicule en est équipé, soulevez le cache plastique de la borne (+). F Connectez les câbles du chargeur B comme suit : - le câble rouge positif (+) à la borne (+) de la batterie A, - le câble noir négatif (-) au point de masse C du véhicule. F À la fin de l'opération de charge, éteignez le chargeur B avant de déconnecter les câbles de la batterie A.
F Eteignez tous les consommateurs électriques (autoradio, feux, essuievitres, …). En cas de panne N'essayez jamais de recharger une batterie gelée – Risque d'explosion ! Si la batterie a gelé, faites-la contrôler par le Réseau ou par un atelier qualifié qui vérifiera que les composants internes n'ont pas été endommagés et que le conteneur ne s'est pas fissuré, ce qui impliquerait un risque de fuite d'acide toxique et corrosif.
Ne forcez pas en appuyant sur la palette, car si le collier est mal positionné, le verrouillage est alors impossible ; recommencez la procédure.
Certaines fonctionnalités, dont le Stop & Start, ne sont pas disponibles tant que la batterie n'a pas atteint un niveau de charge suffisant.
Afin de maintenir un niveau de charge suffisant pour permettre le démarrage du moteur, il est recommandé de débrancher la batterie en cas d'immobilisation de très longue durée. Avant de procéder au débranchement de la batterie : F fermez tous les ouvrants (portes, hayon, vitres, toit), F éteignez tous les consommateurs électriques (autoradio, essuie-vitres, feux, …), F coupez le contact et respectez un délai d'attente de quatre minutes. Après avoir accédé à la batterie, il suffit de débrancher la borne (+).
F Enlevez le collier B en le soulevant.
F Replacez le collier B ouvert sur la borne (+). F Appuyez sur le collier B jusqu'en butée.
Toutefois, si après cette manipulation de légères perturbations subsistent, consultez le Réseau ou un atelier qualifié. En vous reportant à la rubrique correspondante, vous devez réinitialiser vousmême certains équipements, tels que : - la clé à télécommande ou la clé électronique (selon version), - le toit ouvrant et son rideau d'occultation électrique, - les lève-vitres électriques, - la date et l'heure, - les stations de radio mémorisées.
F Débloquez la direction et desserrez le frein de stationnement. F Allumez le signal de détresse sur les deux véhicules. F Démarrez doucement et roulez lentement sur une courte distance.
Mode opératoire pour faire remorquer son véhicule ou remorquer un autre véhicule avec un dispositif mécanique amovible.
F Dans le pare-chocs avant, déclippez le cache en appuyant sur l'angle supérieur gauche. F Dégagez la trappe vers la droite puis vers le bas. F Vissez l'anneau de remorquage jusqu'en butée. F Installez la barre de remorquage. F Mettez la boîte de vitesses au point mort. Le non-respect de cette consigne peut conduire à la détérioration de certains organes (freinage, transmission…) et à l'absence d'assistance de freinage au redémarrage du moteur.
F Vissez l'anneau de remorquage jusqu'en butée.
F Démarrez doucement et roulez lentement sur une courte distance.
Respectez la législation en vigueur dans le pays de circulation. Vérifiez que le poids du véhicule tracteur est supérieur à celui du véhicule remorqué. Le conducteur doit rester au volant du véhicule remorqué et être muni d'un permis de conduire valide. Lors d'un remorquage avec les quatre roues au sol, utilisez toujours une barre de remorquage homologuée ; les cordes et les sangles sont interdites. Le véhicule remorqueur doit démarrer progressivement. Lors d'un remorquage moteur arrêté, il n'y a plus d'assistance de freinage et de direction. Dans les cas suivants, faites impérativement appel à un professionnel pour le remorquage : - véhicule en panne sur autoroute ou sur voie rapide, - véhicule à quatre roues motrices, - impossibilité de mettre la boîte de vitesses au point mort, de débloquer la direction, de desserrer le frein de stationnement, - impossibilité de remorquer un véhicule avec boîte de vitesses automatique moteur tournant, - remorquage avec deux roues au sol seulement, - absence de barre de remorquage homologuée…
Pour plus d'informations, adressez-vous au Réseau ou à un atelier qualifié.
Les valeurs de masses et de charges remorquables liées à votre véhicule sont mentionnées sur le certificat d'immatriculation, ainsi que dans la documentation commerciale. Ces valeurs sont également présentes sur la plaque ou l'étiquette constructeur. Pour plus d'informations, adressez-vous au Réseau ou à un atelier qualifié.
Autorisée) et de charges remorquables indiquées sont valables pour une altitude maximale de 1 000 mètres. La valeur de charge remorquable doit être réduite de 10% par tranche de 1 000 mètres supplémentaires. Le poids maximal autorisé sur flèche correspond au poids admis sur la rotule d'attelage.
Tracter une remorque augmente la distance de freinage. Dans le cas d'un véhicule tracteur, ne dépassez jamais la vitesse de 100 km/h (respectez la législation locale en vigueur).
élevée, il est conseillé de laisser tourner le moteur 1 à 2 minutes après l'arrêt du véhicule pour faciliter son refroidissement.
- le nom du constructeur, - le numéro de réception communautaire, - le numéro d'identification véhicule (V.I.N.), - la masse maximale techniquement admissible en charge (MTAC), - la masse totale roulante autorisée (MTRA), - la masse maximale sur l'essieu avant, - la masse maximale sur l'essieu arrière.
Caractéristiques techniques - les pressions de gonflage à vide et en charge, - les références, constituées des dimensions, du type, ainsi que des indices de charge et de vitesse, - la pression de gonflage de la roue de secours. Elle indique également la référence de la couleur de la peinture.
Bluetooth de votre autoradio, doivent être réalisées véhicule à l'arrêt et contact mis.
Applications – Téléphone Contact coupé, un appui met le système en marche. Augmenter ou diminuer le volume à l'aide de la molette ou des touches "plus" ou "moins" (selon équipement). Utiliser les touches disposées de chaque côté ou en dessous de l'écran tactile pour accéder aux menus, puis appuyer sur les boutons matérialisés de l'écran tactile. Vous pouvez à tout moment afficher le carrousel des menus, par un appui court sur l'écran, avec trois doigts. Toutes les zones tactiles de l'écran sont de couleur blanche. Pour les pages avec plusieurs onglets en bas de l'écran, vous pouvez changer de pages, soit en appuyant sur l'onglet correspondant à la page souhaitée, soit à l'aide d'un doigt, faire glisser les pages vers la gauche ou vers la droite. Appuyer dans la zone grisée pour remonter d'un niveau ou pour valider. Appuyer sur la flèche retour pour remonter d'un niveau ou pour valider.
Pour entretenir l'écran, il est recommandé d'utiliser un chiffon doux non abrasif (chiffon à lunettes) sans produit additionnel. Ne pas utiliser d'objets pointus sur l'écran. Ne pas toucher l'écran avec les mains mouillées.
équipement) : - Radios FM / DAB / AM (selon équipement). - Téléphone connecté en Bluetooth et en diffusion multimédia Bluetooth (streaming). - Clé USB. - Rappel des informations des menus Radio Média et Téléphone. - Rappel des informations de confidentialité. - Accès aux Réglages de l'écran tactile et du combiné numérique. Par l'intermédiaire du menu "Réglages" vous pouvez créer un profil relatif à une personne seule ou à un groupe de personnes ayant des points communs, avec la possibilité de paramétrer une multitude de réglages (mémoires radio, réglages audio, ambiances, …), la prise en compte des réglages se fait automatiquement.
DS Connect Radio En cas de très forte chaleur, le volume sonore peut être limité afin de préserver le système. Il peut se mettre en veille (extinction complète de l'écran et du son) pendant une durée minimale de 5 minutes. Le retour à la situation initiale s'effectue lorsque la température de l'habitacle a baissé.
Commandes au volant – Type 1
Appui long : affichage des types de tri disponibles. Changement de source sonore (Radio ; USB ; AUX si équipement branché ; CD ; Streaming).
Type 2 Couper le son / Rétablir le son (selon équipement). Ou Couper le son par un appui simultané sur les touches augmentation et diminution du volume sonore (selon équipement). Rétablir le son par un appui sur une des deux touches du volume sonore.
Média (appui court) : changer de source multimédia.
Radio (pression continue) : mettre à jour la liste des stations captées.
Selon équipement / Selon version. Sélectionner une source sonore, une station de radio. Afin de préserver le système, n'utilisez pas de répartiteur USB. Le système gère les lectures de dossiers ainsi que les lectures de fichiers images aux formats : .tiff ; .gif ; .jpg/jpeg ; .bmp ; .png. Appuyer sur Applications pour afficher la page primaire. Appuyer sur "Photos".
Appuyer sur cette touche pour afficher le détail de la photo.
Appuyer sur Applications pour afficher la page primaire.
Appuyer sur la corbeille pour supprimer le message. Sélectionner l'onglet "SMS". Appuyer sur cette touche pour sélectionner les paramètres d'affichage des messages.
Sélectionner une station
Appuyer sur la corbeille en face du message choisi pour le supprimer. Appuyer sur cette touche en face du message choisi pour afficher une page secondaire.
Appuyer sur la fréquence.
électriques non homologués par la Marque, tels qu'un chargeur avec prise USB branché dans la prise 12 V. L'environnement extérieur (colline, immeuble, tunnel, parking, sous-sol…) peut bloquer la réception, y compris en mode de suivi RDS. Ce phénomène est normal dans la propagation des ondes radio et ne traduit en aucune manière une défaillance de l'autoradio.
Appuyer sur Radio Media pour afficher la page primaire. Appuyer sur la touche "OPTIONS" pour accéder à la page secondaire. Appuyer sur "Bande" pour changer de bande. Appuyer dans la zone grisée pour valider.
DS Connect Radio Si l'étoile est remplie, la station de radio est déjà mémorisée. Ou
écouter une même station grâce au suivi de fréquence. Cependant, dans certaines conditions, le suivi de cette station RDS n'est pas assuré sur tout le pays, les stations de radio ne couvrant pas 100% du territoire. Cela explique la perte de réception de la station lors d'un trajet.
Appuyer sur "Mémoires". Faire un appui long sur l'une des touches pour mémoriser la station.
Appuyer sur la touche "OPTIONS" pour accéder à la page secondaire. Activer / Désactiver "RDS".
La fonction "Radio Texte" permet d'afficher des informations, transmises par la station radio, relative à l'émission de la station ou la chanson en cours d'écoute.
Appuyer sur Radio Media pour afficher la page primaire. Appuyer sur la touche "OPTIONS" pour accéder à la page secondaire.
Appuyer sur la touche "OPTIONS" pour accéder à la page secondaire.
Appuyer dans la zone grisée pour valider.
DS Connect Radio Appuyer sur "Réglages audio". Médiums et Aiguës sont différents et indépendants pour chaque source sonore. Dans l'onglet "Répartition", les réglages de Tous passagers, Conducteur et Avant seul sont communs à toutes les sources. Dans l'onglet "Son", activer ou désactiver "Volume asservi à la vitesse", "Entrée auxiliaire" et "Sons tactiles".
Les différents "multiplex/ensemble" vous proposent un choix de radios rangées par ordre alphabétique. Appuyer sur Radio Media pour afficher la page primaire. Appuyer sur la touche "OPTIONS" pour accéder à la page secondaire.
Lorsque la qualité du signal numérique est dégradée, le "Suivi FM-DAB" permet de continuer à écouter une même station, en basculant automatiquement sur la radio analogique "FM" correspondante (si elle existe).
Appuyer sur la touche "OPTIONS" pour accéder à la page secondaire. Activer / Désactiver "Suivi FMDAB". Appuyer dans la zone grisée pour valider.
La répartition (ou spatialisation grâce au système Arkamys©) du son est un traitement audio qui permet d'adapter la qualité sonore, en fonction du nombre de passagers dans le véhicule.
Lorsque la qualité du signal numérique redevient bonne, le système rebascule automatiquement en "DAB".
DS Connect Radio Si la station "DAB" écoutée n'est pas disponible en "FM", ou si le "Suivi FMDAB" n'est pas activé, il y a une coupure de son lorsque la qualité du signal numérique devient mauvaise. Appuyer sur la touche "SOURCES". Choisir la source.
Le Streaming audio permet d'écouter le flux audio provenant du smartphone. Le profil Bluetooth doit être activé, régler d'abord le volume de votre équipement nomade Le système constitue des listes de lecture (mémoire temporaire) dont le temps de création peut prendre de quelques secondes à plusieurs minutes à la première connexion. Réduire le nombre de fichiers autres que musicaux et le nombre de répertoires permet de diminuer le temps d'attente.
Brancher l'équipement nomade (lecteur MP3, …) sur la prise Jack à l'aide d'un câble audio (non fourni). Régler d'abord le volume de votre équipement nomade (niveau élevé). Régler ensuite le volume de votre autoradio. Le pilotage des commandes se fait via l'équipement nomade.
Le pilotage se fait via le périphérique ou en utilisant les touches tactiles du système. Une fois connecté en Streaming audio, le smartphone est considéré comme une source média.
Connecter le lecteur Apple ® à la prise USB à l'aide d'un câble adapté (non fourni). La lecture commence automatiquement. Le pilotage se fait via les commandes du système audio.
DS Connect Radio Les classements disponibles sont ceux du lecteur nomade connecté (artistes / albums / genres / playlists / audiobooks / podcasts), vous pouvez aussi utiliser un classement structuré sous forme de bibliothèque. Le classement utilisé par défaut est le classement par artistes. Pour modifier le classement utilisé, remonter l'arborescence jusqu'à son premier niveau puis sélectionner le classement souhaité (playlists par exemple) et valider pour descendre l'arborescence jusqu'à la piste souhaitée. La version du logiciel de l'autoradio peut être incompatible avec la génération de votre lecteur Apple ®.
Le système supporte les lecteurs nomades USB Mass Storage, les BlackBerry ® ou les lecteurs Apple ® via les prises USB. Le câble d'adaptation n'est pas fourni. La gestion du périphérique se fait par les commandes du système audio. Les autres périphériques, non reconnus par le système lors de la connexion, doivent être branchés à la prise auxiliaire à l'aide d'un câble Jack (non fourni) ou via le streaming Bluetooth suivant la compatibilité.
L'autoradio lit les fichiers audio avec l'extension ".wav, .wma, .aac, .ogg, .mp3" avec un débit compris entre 32 Kbps et 320 Kbps. Il supporte aussi le mode VBR (Variable Bit Rate). Tout autre type de fichier (.mp4, …) ne peut être lu. Les fichiers ".wma" doivent être de type wma 9 standard. Les fréquences d'échantillonnage supportées sont 11, 22, 44 et 48 KHz.
Utiliser uniquement des clés USB au format FAT32 (File Allocation Table). Il est recommandé d'utiliser le câble USB d'origine de l'appareil nomade. Pour pouvoir lire un CDR ou un CDRW gravé, sélectionner lors de la gravure les standards ISO 9660 niveau 1, 2 ou Joliet de préférence. Si le disque est gravé dans un autre format, il est possible que la lecture ne s'effectue pas correctement. Sur un même disque, il est recommandé de toujours utiliser le même standard de gravure, avec une vitesse la plus faible possible (4x maximum) pour une qualité acoustique optimale. Dans le cas particulier d'un CD multi-sessions, le standard Joliet est recommandé.
DS Connect Radio Par sécurité, des applications ne sont consultables que véhicule à l'arrêt ; dès la reprise du roulage, leurs affichages s'interrompent.
La fonction "MirrorLink™" nécessite un smartphone et des applications compatibles.
Bluetooth® La synchronisation du smartphone permet aux usagers d'afficher les applications, adaptées à la technologie MirrorLink™, du smartphone à l'écran du véhicule. Les principes et les normes sont constamment en évolution, pour que le processus de communication entre le smartphone et le système fonctionne, il faut dans tous les cas que le smartphone soit déverrouillé ; mettre à jour le système d'exploitation du smartphone ainsi que la date et l'heure du smartphone et du système. Pour connaître les modèles des smartphones éligibles, connectez-vous à l'adresse Internet de la Marque de votre pays.
A partir du système, appuyer sur "Téléphone" pour afficher la page primaire. Appuyer sur "MirrorLink™" pour lancer l'application du système.
Lors de la procédure, plusieurs pages-écrans sur l'association de certaines fonctionnalités s'affichent. Accepter pour lancer et terminer la connexion.
"Téléphone" pour afficher la page primaire. Appuyer sur la touche "TEL" pour afficher la page secondaire. Appuyer sur "MirrorLink™" pour lancer l'application du système.
En marge de l'affichage MirrorLink™, les accès au choix des différentes sources de musique restent accessibles à l'aide des touches tactiles situées dans le bandeau supérieur. L'accès aux menus du système peut se faire à tout moment à l'aide des touches dédiées. Suivant la qualité de votre réseau, un temps d'attente est nécessaire pour la disponibilité des applications.
DS Connect Radio La synchronisation du smartphone permet aux usagers d'afficher les applications, adaptées à la technologie CarPlay ®, du smartphone à l'écran du véhicule en ayant au préalable activé la fonction CarPlay ® du smartphone. Les principes et les normes sont constamment en évolution, il est conseillé de mettre à jour le système d'exploitation de votre smartphone. Pour connaître les modèles des smartphones éligibles, connectez-vous à l'adresse Internet de la Marque de votre pays. Brancher le câble USB. Le smartphone est en mode charge lorsqu'il est relié par le câble USB. A partir du système, appuyer sur Téléphone pour afficher l'interface CarPlay ®.
Téléphone pour afficher la page primaire.
Android Auto Par sécurité et parce qu'elle nécessite une attention soutenue de la part du conducteur, l'utilisation du smartphone est interdite en conduisant. Les manipulations doivent être réalisées véhicule à l'arrêt. Sur votre smartphone, télécharger l'application Android Auto.
Appuyer sur "CarPlay" pour afficher l'interface CarPlay ®.
CarPlay ® désactive le mode Bluetooth® du système. A tout moment, vous pouvez accéder à la navigation CarPlay ® par un appui sur la touche Navigation du système.
Les principes et les normes sont constamment en évolution, pour que le processus de communication entre le smartphone et le système fonctionne, il faut dans tous les cas que le smartphone soit déverrouillé ; mettre à jour le système d'exploitation du smartphone ainsi que la date et l'heure du smartphone et du système. Pour connaître les modèles des smartphones éligibles, connectez-vous à l'adresse Internet de la Marque de votre pays.
DS Connect Radio Par sécurité, des applications ne sont consultables que véhicule à l'arrêt ; dès la reprise du roulage, leurs affichages s'interrompent. Téléphone non connecté en Bluetooth® Brancher le câble USB. Le smartphone est en mode charge lorsqu'il est relié par le câble USB. A partir du système, appuyer sur "Téléphone" pour afficher la page primaire. Appuyer sur "Android Auto" pour lancer l'application du système.
Lors de la procédure, plusieurs pages-écrans sur l'association de certaines fonctionnalités s'affichent. Accepter pour lancer et terminer la connexion.
A partir du système, appuyer sur "Téléphone" pour afficher la page primaire. Appuyer sur la touche "TEL" pour afficher la page secondaire. Appuyer sur "Android Auto" pour lancer l'application du système.
L'accès aux menus du système peut se faire à tout moment à l'aide des touches dédiées. Suivant la qualité de votre réseau, un temps d'attente est nécessaire pour la disponibilité des applications.
Bluetooth® Pour des raisons de sécurité et parce qu'elles nécessitent une attention soutenue de la part du conducteur, les opérations de jumelage du téléphone mobile Bluetooth au système mains-libres Bluetooth de votre autoradio, doivent être réalisées véhicule à l'arrêt et contact mis.
(configuration du téléphone).
Sélectionner le nom du système dans la liste des appareils détectés.
Pour finaliser le jumelage, quelle que soit la procédure du téléphone ou du système, confirmer et valider le code affiché à l'identique sur le système et sur le téléphone.
DS Connect Radio Appuyer sur "Recherche Bluetooth". La liste du (ou des) téléphone(s) détecté(s) s'affiche. Sélectionner le nom du téléphone choisi dans la liste.
Bluetooth de votre téléphone.
Appuyer sur Téléphone pour afficher la page primaire. Appuyer sur la touche "TEL" pour accéder à la page secondaire. Appuyer sur "Connexion Bluetooth" pour afficher la liste des périphériques jumelés. Appuyer sur la touche "détails" d'un périphérique jumelé.
- en "Téléphone" (kit mains-libres, téléphone uniquement), - en "Streaming audio" (streaming : lecture sans fil des fichiers audio du téléphone), - en "Données internet". Sélectionner un ou plusieurs profils.
Appuyer sur "OK" pour valider. De retour dans le véhicule, si le dernier téléphone connecté est à nouveau présent, il est automatiquement reconnu, et dans les 30 secondes environ qui suivent la mise du contact, le jumelage est opéré sans action de votre part (Bluetooth activé).
Les trois profils peuvent se connecter par défaut.
MAP et PAN. Connectez-vous sur le site de la Marque pour plus d'informations (compatibilité, aide complémentaire, …).
Cette fonction permet de connecter ou de déconnecter un périphérique ainsi que de supprimer un jumelage. Appuyer sur Téléphone pour afficher la page primaire. Appuyer sur la touche "TEL" pour accéder à la page secondaire. Appuyer sur "Connexion Bluetooth" pour afficher la liste des périphériques jumelés.
DS Connect Radio Appuyer sur le nom du téléphone choisi dans la liste pour le déconnecter. Appuyer à nouveau pour le connecter.
Appuyer sur la corbeille en haut à droite de l'écran pour afficher une corbeille en face du téléphone choisi. Appuyer sur la corbeille en face du téléphone choisi pour le supprimer.
Appuyer sur "Raccrocher".
L'utilisation du téléphone est fortement déconseillée en conduisant. Garez le véhicule. Passer l'appel à l'aide des commandes au volant.
Faire un appui court sur la touche TEL des commandes au volant pour décrocher.
Appuyer sur "Appeler" pour lancer l'appel.
Appuyer sur Téléphone pour afficher la page primaire. Ou
Ou faire un appui long
Appuyer sur "Journal d'appels". Sélectionner le contact dans la liste proposée. Il est toujours possible de lancer un appel directement depuis le téléphone ; stationner le véhicule par mesure de sécurité.
Appuyer sur Téléphone pour afficher la page primaire.
DS Connect Radio Appuyer sur la touche "OPTIONS" pour accéder à la page secondaire. Appuyer sur "Volume sonnerie" pour afficher la barre du volume. Appuyer sur les flèches ou déplacer le curseur pour régler le volume de la sonnerie.
Paramétrer les profils Par sécurité et parce qu'elle nécessite une attention soutenue de la part du conducteur, les manipulations doivent être réalisées véhicule à l'arrêt. Appuyer sur Réglages pour afficher la page primaire.
Appuyer sur cette touche pour réinitialiser le profil sélectionné.
Appuyer sur Luminosité.
Appuyer dans la zone grisée pour valider.
3" ou "Profil commun". Régler la luminosité
Appuyer sur Réglages pour afficher la page primaire.
Appuyer sur l'onglet "Confidentialité", ou Appuyer sur Réglages pour afficher la page primaire. Appuyer sur "Confidentialité" pour activer ou désactiver le mode des données privées.
DS Connect Radio Appuyer sur la flèche retour pour valider. Appuyer sur Réglages pour afficher la page primaire. Appuyer sur "Configuration" pour accéder à la page secondaire. Appuyer sur "Configuration écran".
Appuyer sur Réglages pour afficher la page primaire. Appuyer sur "Configuration" pour accéder à la page secondaire. Sélectionner "Langue" pour changer de langue. Appuyer sur la flèche retour pour valider.
Appuyer sur "OK" pour enregistrer l'heure. Appuyer sur cette touche pour définir le fuseau horaire. Sélectionner le format d'affichage de l'heure (12h / 24h). Activer ou désactiver l'heure d'été (+1 heure). Activer ou désactiver la synchronisation avec les satellites (UTC). Appuyer sur la flèche retour pour enregistrer les réglages.
Déplacer le curseur pour régler la luminosité de l'écran et/ou du combiné (selon version). Appuyer sur la flèche retour pour valider. Appuyer sur "Animation".
Appuyer sur Réglages pour afficher la page primaire. Appuyer sur "Configuration" pour accéder à la page secondaire. Appuyer sur "Date et heure".
Appuyer sur Réglages pour afficher la page primaire.
Sélectionner "Transitions animées".
Sélectionner le format d'affichage de la date. Appuyer à nouveau sur la flèche retour pour valider.
"Synchronisation GPS" est désactivée.
DS Connect Radio Le véhicule est trop éloigné de l'émetteur de la station écoutée ou aucun émetteur n'est présent dans la zone géographique traversée.
(par exemple lors d'un passage en station de lavage ou dans un parking souterrain).
"Liste" de la page "Radio".
Le nom de la station de radio change.
Le système interprète ces données comme le nom de la station.
DS Connect Radio Certains caractères des informations du média en cours de lecture ne sont pas affichés correctement.
éventuellement au maximum et augmenter le son du téléphone si nécessaire.
Le choix d'une ambiance impose le réglage des aigus et des graves et inversement.
En changeant la répartition, le réglage des balances est désélectionné.
L'arrêt est normal : le système se met en mode économie d'énergie et se coupe afin de préserver la batterie du véhicule.
Bluetooth de votre autoradio, doivent être réalisées véhicule à l'arrêt et contact mis.
Applications – Autoradio multimédia – Téléphone Contact coupé, un appui met le système en marche. Augmenter ou diminuer le volume à l'aide de la molette ou des touches "plus" ou "moins" (selon équipement). Utiliser les touches des menus disposées de chaque côté ou en dessous de l'écran tactile pour accéder aux menus, puis appuyer sur les boutons matérialisés de l'écran tactile. Vous pouvez à tout moment afficher le carrousel des menus, par un appui court sur l'écran, avec trois doigts. Toutes les zones tactiles de l'écran sont de couleur blanche. Appuyer sur la flèche retour pour remonter d'un niveau. Appuyer sur "OK" pour valider.
Pour entretenir l'écran, il est recommandé d'utiliser un chiffon doux non abrasif (chiffon à lunettes) sans produit additionnel. Ne pas utiliser d'objets pointus sur l'écran. Ne pas toucher l'écran avec les mains mouillées.
(selon équipement) : - Rappel des informations de climatisation (selon version), et accès direct au menu correspondant. - Accéder directement au choix de la source sonore, à la liste des stations (ou des titres selon la source). - Accéder aux "Notifications" de messages, aux emails, aux mises à jour cartographiques et suivant les services aux notifications de navigation. - Accéder aux réglages de l'écran tactile et du combiné numérique.
équipement) : - Radios FM / DAB / AM (selon équipement). - Téléphone connecté en Bluetooth et en diffusion multimédia Bluetooth (streaming). - Clé USB. Par l'intermédiaire du menu "Réglages" vous pouvez créer un profil relatif à une personne seule ou à un groupe de personnes ayant des points communs, avec la possibilité de paramétrer une multitude de réglages (mémoires radio, réglages audio, historique de navigation, favoris de contacts, …), la prise en compte des réglages se fait automatiquement.
(extinction complète de l'écran et du son) pendant une durée minimale de 5 minutes. Le retour à la situation initiale s'effectue lorsque la température de l'habitacle a baissé.
Couper le son / Rétablir le son (selon équipement). Ou Couper le son par un appui simultané sur les touches augmentation et diminution du volume sonore (selon équipement). Rétablir le son par un appui sur une des deux touches du volume sonore. Diminution du volume sonore. Média (appui court) : changer de source multimédia.
Appel en cours (appui court) : accéder au menu téléphone. Téléphone (appui long) : refuser un appel entrant, raccrocher un appel en cours ; hors appel en cours, accéder au menu téléphone. Radio (rotation) : recherche automatique de la station précédente / suivante. Média (rotation) : plage précédente / suivante, déplacement dans les listes. Appui court : validation d'une sélection ; hors sélection, accéder aux mémoires. Radio : afficher la liste des stations. Média : afficher la liste des pistes. Radio (pression continue) : mettre à jour la liste des stations captées.
DS Connect Nav Paramétrer le guidage et choisir sa destination. Utiliser les services disponibles en temps réel selon équipement.
Selon équipement / Selon version. Sélectionner une source sonore, une station de radio, afficher des photographies. - avant de parler, toujours attendre le "bip" (signal sonore), - pour un fonctionnement optimal, il est conseillé de fermer les vitres et le toit ouvrant pour éviter toute pertubation extérieure (selon version), - avant de prononcer les commandes vocales, demander aux autres passagers de ne pas parler.
Commandes au volant Par un appui court sur cette touche, activer la fonction des commandes vocales.
Exemple de "commande vocale" pour la navigation : "Guider vers adresse 11 rue Matignon, Paris" Exemple de "commande vocale" pour la radio et les medias : "Écouter artiste Madonna" Exemple de "commande vocale" pour le téléphone : "Appeler Patrice"
POI dans la ville", ne sont pas disponibles.
Appuyez sur le bouton de commande vocale et dites votre commande après le signal sonore. N'oubliez pas que vous pouvez m'interrompre à tout moment en appuyant sur ce bouton. Vous pouvez rappuyer sur ce même bouton pendant que je vous écoute si vous voulez mettre fin à la conversation. Si vous êtes perdu et que voulez interrompre l'action en cours, dites "annuler". Si vous voulez revenir en arrière et recommencer, dites "retour". Pour obtenir de l'aide ou des conseils, dites "aide". Si vous dites une commande et que j'ai besoin de plus d'informations, je vous donnerai des exemples pour vous aider à me donner les informations dont j'ai besoin ou je vous guiderai. Vous trouverez plus d'informations en mode "débutant". Si vous vous sentez plus à l'aise, vous pouvez régler l'interaction vocale en mode "expert".
à condition qu'il n'y ait aucun appel téléphonique en cours.
à Paris", ou encore "guider vers la maison". Pour afficher les POI sur la carte, vous pouvez dire "afficher point d'intérêt hôtels à Paris" ou "afficher point d'intérêt stations-service à proximité". Pour plus d'informations, dites "aide points d'intérêt" ou "aide guidage". Pour choisir une destination, dites "guider vers la ligne trois" ou "sélectionner la deuxième ligne". Si vous n'arrivez pas à trouver la destination mais que la rue est correcte, dites par exemple "sélectionner la rue ligne trois". Pour vous déplacer dans la liste, dites "page suivante" ou "page précédente". Vous pouvez revenir en arrière et recommencer en disant "retour", ou dites "annuler" pour interrompre l'action en cours. Vous pouvez dire "désactiver" ou "reprendre guidage". Vous pouvez obtenir des informations sur votre itinéraire en disant par exemple "temps restant", "distance restante" ou "heure d'arrivée". Dites "aide navigation" pour en savoir plus.
DS Connect Nav Afficher point d'intérêt hôtel à la destination Guider vers point d'intérêt station-service sur la route
Pour choisir un point d'intérêt, dites "sélectionner la deuxième ligne". Si vous cherchez un point d'intérêt et que vous ne le trouvez pas dans la liste, vous pouvez la filtrer en disant "sélectionner le type de POI ligne 2" ou "sélectionner la ville ligne trois". Pour vous déplacer dans la liste, dites "page suivante" ou "page précédente".
à condition qu'il n'y ait aucun appel téléphonique en cours. Si aucun téléphone n'est connecté en Bluetooth, un message vocal annonce : "S'il vous plait , connectez d'abord un téléphone" et la séquence vocale sera fermée.
"appeler Jean-Pierre à la maison". Pour passer un appel en utilisant un numéro de téléphone, dites "composer" suivi du numéro de téléphone, par exemple "composer 01 23 45 67 89". Pour consulter vos messages vocaux, vous pouvez dire "appeler la boîte vocale". Pour envoyer un message, dites par exemple "envoyer un message rapide à Jean-Pierre" suivi du nom du message rapide que vous souhaitez envoyer. Par exemple "envoyer un message rapide à Jean-Pierre", "je serai en retard" ". Pour afficher la liste des appels, dites "afficher les appels". Pour plus d'informations sur les messages, dites "aide avec les messages". Pour choisir un contact, dites par exemple "sélectionner ligne trois". Vous pouvez parcourir la liste en disant "page suivante" ou "page précédente". Vous pouvez revenir en arrière et recommencer en disant "retour", ou dites "annuler" pour interrompre l'action en cours.
"Commandes vocales" situé sur le volant, à condition qu'il n'y ait aucun appel téléphonique en cours. Si aucun téléphone n'est connecté en Bluetooth, un message vocal annonce : "S'il vous plait , connectez d'abord un téléphone" et la séquence vocale sera fermée.
"Messages de texte" permet de dicter et d'envoyer un SMS. Dicter votre texte en faisant bien attention à marquer un petit temps d'arrêt entre chaque mot. A la fin de l'opération, le système de reconnaissance vocale va automatiquement créer un SMS.
"annuler" pour interrompre l'action en cours.
"retour", ou dites "annuler" pour interrompre l'action en cours.
Le système envoie uniquement les "Messages rapides" pré-enregistrés.
"Rue" et le "Numéro" sur le clavier virtuel ou prendre dans la liste de "Contact" ou dans l'"Historique" des adresses.
Appuyer sur la touche "MENU" pour accéder à la page secondaire. Sélectionner "Saisir adresse".
Appuyer sur Navigation pour afficher la page primaire. Appuyer sur la touche "MENU" pour accéder à la page secondaire. Sélectionner "Mes destinations".
"Numéro" et confirmer en appuyant sur les propositions affichées.
Sélectionner une destination favorite enregistrée au préalable.
Sélectionner "Voir sur carte" pour choisir les "Critères de guidage". Appuyer sur "OK" pour démarrer le guidage. Dézoomer / zoomer à l'aide des touches tactiles ou avec deux doigts sur l'écran.
Sélectionner "Position" pour visualiser géographiquement le point d'arrivée.
Appuyer sur la touche "MENU" pour accéder à la page secondaire.
DS Connect Nav Appuyer sur "OK" pour lancer le calcul de l'itinéraire. Explorer la carte en la faisant glisser avec votre doigt. Pointer un doigt sur l'écran pour obtenir l'image suivante. Appuyer sur cette touche pour afficher la mappemonde. A l'aide du quadrillage, sélectionner par zoom le pays ou la région souhaité.
Explorer la carte en la faisant glisser avec votre doigt. Les points d'intérêt (POI) sont répertoriés en différentes catégories. Appuyer sur Navigation pour afficher la page primaire.
Ou Sélectionner l'onglet "Voyage" ou Choisir le type de coordonnées : DMS pour : Degré, Minute, Seconde. DD pour : Degré, Décimal.
OU Appuyer sur cette touche pour saisir les valeurs sur le clavier virtuel de la "Latitude".
DS Connect Nav Et Appuyer sur cette touche pour saisir les valeurs sur le clavier virtuel de la "Longitude".
Channel) Les informations TMC sont ensuite affichées sur une carte de NavigationGPS et prises en compte instantanément lors du guidage afin d'éviter les accidents, embouteillages et fermetures de voies.
à la souscription du service.
Selon version Suivant le niveau d'équipement du véhicule Par sécurité et parce qu'elle nécessite une attention soutenue de la part du conducteur, l'utilisation du smartphone est interdite en conduisant. Les manipulations doivent être réalisées véhicule à l'arrêt.
"Appel d'urgence ou d'assistance" ou utiliser votre smartphone en tant que modem. Activer et paramétrer le partage de connexion du smartphone.
Le système est relié automatiquement au modem intégré aux services "Appel d'urgence ou d'assistance" et ne nécessite pas de connexion apportée par l'utilisateur via son smartphone.
Connexion USB Brancher le câble USB. Le smartphone est en mode charge lorsqu'il est relié par le câble USB. Connexion Bluetooth Activer la fonction Bluetooth du téléphone et s'assurer qu'il est détectable (voir rubrique "Applications").
Appuyer sur "Notifications".
Appuyer sur la touche "OPTIONS" pour accéder à la page secondaire. Sélectionner "Connexion réseau Wi-Fi".
La qualité des services dépend de la qualité du réseau.
Un pack Services connectés : - Météo, - Stations services, - Parking, Paramétrage spécifique à la navigation connectée Par l'intermédiaire du menu "Réglages" vous pouvez créer un profil relatif à une personne seule ou à un groupe de personnes ayant des points communs, avec la possibilité de paramétrer une multitude de réglages (mémoires radio, réglages audio, historique de navigation, favoris de contacts, …), la prise en compte des réglages se fait automatiquement. Appuyer sur Navigation pour afficher la page primaire. Appuyer sur la touche "MENU" pour accéder à la page secondaire. Sélectionner "Réglages".
Ces réglages sont à effectuer en fonction de chaque profil.
"Autoriser l'envoi d'informations" dans "Réglages".
à la souscription du service.
Appuyer sur Navigation pour afficher la page primaire. Appuyer sur la touche "Déclare une nouvelle zone de danger" situé dans les bandeaux latéraux ou dans le bandeau supérieur de l'écran tactile (selon équipement).
Appuyer sur la touche "OPTIONS" pour accéder à la page secondaire. Sélectionner "Administration système". Sélectionner l'onglet "Mode Privé". Activer ou désactiver : Afficher la météo Appuyer sur Navigation pour afficher la page primaire.
Connectivité Appuyer sur Applications pour afficher la page primaire. Appuyer sur cette touche pour afficher la liste des services.
Vous pouvez télécharger les mises à jour du système et des cartographies, sur le site de la Marque. Vous trouverez également la procédure de mise à jour.
Appuyer sur cette touche pour afficher les informations météo détaillées.
La température affichée à 18 heures, sera la température minimum de la nuit.
Les manipulations doivent être réalisées véhicule à l'arrêt.
DS Connect Nav La synchronisation du smartphone permet aux usagers d'afficher les applications, adaptées à la technologie CarPlay ®, du smartphone à l'écran du véhicule en ayant au préalable activé la fonction CarPlay ® du smartphone. Les principes et les normes sont constamment en évolution, il est conseillé de mettre à jour le système d'exploitation de votre smartphone. Pour connaître les modèles des smartphones éligibles, connectez-vous à l'adresse Internet de la Marque de votre pays.
Appuyer sur "Téléphone" pour afficher l'interface CarPlay ®. Ou Brancher le câble USB. Le smartphone est en mode charge lorsqu'il est relié par le câble USB. A partir du système, appuyer sur "Applications" pour afficher la page primaire. Appuyer sur "Connectivité" pour atteindre la fonction CarPlay ®.
CarPlay ® désactive le mode Bluetooth® du système.
MirrorLink™ La synchronisation du smartphone permet aux usagers d'afficher les applications, adaptées à la technologie MirrorLink™, du smartphone à l'écran du véhicule. Les principes et les normes sont constamment en évolution, pour que le processus de communication entre le smartphone et le système fonctionne, il faut dans tous les cas que le smartphone soit déverrouillé ; mettre à jour le système d'exploitation du smartphone ainsi que la date et l'heure du smartphone et du système. Pour connaître les modèles des smartphones éligibles, connectez-vous à l'adresse Internet de la Marque de votre pays.
Lors du branchement du smartphone au système, il est préconisé de lancer le Bluetooth® du smartphone.
DS Connect Nav Brancher le câble USB. Le smartphone est en mode charge lorsqu'il est relié par le câble USB. A partir du système, appuyer sur "Applications" pour afficher la page primaire. Appuyer sur "Connectivité" pour atteindre la fonction MirrorLink™. Appuyer sur "MirrorLink™" pour lancer l'application du système. Selon le smartphone, il est nécessaire d'activer la fonction "MirrorLink™". Lors de la procédure, plusieurs pages-écrans sur l'association de certaines fonctionnalités s'affichent. Accepter pour lancer et terminer la connexion. Une fois la connexion effectuée, une page s'affiche avec les applications téléchargées au préalable dans votre smartphone et adaptées à la technologie MirrorLink™. En marge de l'affichage MirrorLink™, les accès au choix des différentes sources de musique restent accessibles à l'aide des touches tactiles situées dans le bandeau supérieur. L'accès aux menus du système peut se faire à tout moment à l'aide des touches dédiées.
La synchronisation du smartphone permet aux usagers d'afficher les applications, adaptées à la technologie Android Auto, du smartphone à l'écran du véhicule. Les principes et les normes sont constamment en évolution, pour que le processus de communication entre le smartphone et le système fonctionne, il faut dans tous les cas que le smartphone soit déverrouillé ; mettre à jour le système d'exploitation du smartphone ainsi que la date et l'heure du smartphone et du système. Pour connaître les modèles des smartphones éligibles, connectez-vous à l'adresse Internet de la Marque de votre pays.
Brancher le câble USB. Le smartphone est en mode charge lorsqu'il est relié par le câble USB. A partir du système, appuyer sur "Applications" pour afficher la page primaire. Appuyer sur "Connectivité" pour atteindre la fonction Android Auto. Appuyer sur "Android Auto" pour lancer l'application du système. Lors de la procédure, plusieurs pages-écrans sur l'association de certaines fonctionnalités s'affichent. Accepter pour lancer et terminer la connexion. En marge de l'affichage Android Auto, les accès au choix des différentes sources de musique restent accessibles à l'aide des touches tactiles situées dans le bandeau supérieur.
DS Connect Nav L'accès aux menus du système peut se faire à tout moment à l'aide des touches dédiées. En mode Android Auto, la fonction pour afficher le carrousel des menus par un appui court avec trois doigts sur l'écran, est désactivée.
Suivant la qualité de votre réseau, un temps d'attente est nécessaire pour la disponibilité des applications.
Appuyer sur Applications pour afficher la page primaire.
Appuyer sur Applications pour afficher la page primaire.
Appuyer sur "Connectivité" pour atteindre la fonction "Navigateur Internet". Appuyer sur "Navigateur Internet" pour afficher la page d'accueil du navigateur. Sélectionner votre pays de résidence.
Sur le système, accepter la demande de connexion du téléphone.
Appuyer sur la touche "OPTIONS" pour accéder à la page secondaire. Appuyer sur "Connexion Bluetooth".
La liste du (ou des) téléphone(s) détecté(s) s'affiche. En cas d'échec, il est conseillé de désactiver puis de réactiver la fonction Bluetooth de votre téléphone. Sélectionner le nom du téléphone choisi dans la liste.
- en "Streaming audio" (streaming : lecture sans fil des fichiers audio du téléphone), - en "Données internet mobile". L'activation du profil ; "Données internet mobile" pour la navigation connectée est obligatoire (dans le cas où le véhicule n'est pas équipé des services "Appel d'urgence et d'assistance"), après avoir au préalable activé ce partage de connexion de votre smartphone.
Wi-Fi". Appuyer sur "OK" pour lancer la connexion.
Création d'un réseau local Wi-Fi par le système.
Sélectionner l'onglet "Réglages" pour changer le nom du réseau du système et le mot de passe. Appuyer sur "OK" pour valider.
Appuyer sur Applications pour afficher la page primaire. Appuyer sur la touche "OPTIONS" pour accéder à la page secondaire. Sélectionner "Gérer connexion".
Appuyer sur Applications pour afficher la page primaire. Appuyer sur la touche "OPTIONS" pour accéder à la page secondaire.
Sélectionner "Partage de connexion Wi-Fi".
Appuyer sur Radio Media pour afficher la page primaire. Appuyer sur "Fréquence". Appuyer sur l'une des touches pour effectuer une recherche automatique des stations de radio. Ou Déplacer le curseur pour effectuer une recherche manuelle de fréquence supérieure / inférieure. Ou Appuyer sur Radio Media pour afficher la page primaire. Appuyer sur la touche "OPTIONS" pour accéder à la page secondaire. Sélectionner "Stations radio" sur la page secondaire. Appuyer sur "Fréquence". Saisir les valeurs sur le clavier virtuel. Saisir d'abord les unités puis cliquer sur la zone des décimales pour saisir les chiffres après la virgule.
électriques non homologués par la Marque, tels qu'un chargeur avec prise USB branché dans la prise 12 V. L'environnement extérieur (colline, immeuble, tunnel, parking, sous-sol…) peut bloquer la réception, y compris en mode de suivi RDS. Ce phénomène est normal dans la propagation des ondes radio et ne traduit en aucune manière une défaillance de l'autoradio.
Sélectionner une station ou une fréquence. (reportez-vous à la rubrique correspondante) Appuyer sur "Mémoire". Faire un appui long sur l'une des touches pour mémoriser la station.
Appuyer sur Radio Media pour afficher la page primaire. Pour changer de bande, appuyer sur "Bande …" affiché en bas à droite de l'écran.
Appuyer sur la touche "OPTIONS" pour accéder à la page secondaire. Sélectionner "Réglages Radio".
Activer / Désactiver "Suivi de station". Appuyer sur "OK" pour valider.
écouter une même station grâce au suivi de fréquence. Cependant, dans certaines conditions, le suivi de cette station RDS n'est pas assuré sur tout le pays, les stations de radio ne couvrant pas 100% du territoire. Cela explique la perte de réception de la station lors d'un trajet.
DS Connect Nav Appuyer sur la touche "OPTIONS" pour accéder à la page secondaire. Sélectionner "Réglages Radio".
Sélectionner "Annonces". Les différents "multiplex/ensemble" vous proposent un choix de radios rangées par ordre alphabétique.
Appuyer sur "Bande …" en haut au centre de l'écran pour afficher la bande "DAB".
Lorsque la qualité du signal numérique est dégradée, le "Suivi auto DAB-FM" permet de continuer à écouter une même station, en basculant automatiquement sur la radio analogique "FM" correspondante (si elle existe).
Appuyer sur la touche "OPTIONS" pour accéder à la page secondaire. Sélectionner "Réglages Radio".
Afin de préserver le système, n'utilisez pas de répartiteur USB. Le système constitue des listes de lecture (mémoire temporaire) dont le temps de création peut prendre de quelques secondes à plusieurs minutes à la première connexion. Réduire le nombre de fichiers autres que musicaux et le nombre de répertoires permet de diminuer le temps d'attente. Les listes de lecture sont actualisées à chaque coupure du contact ou connexion d'une clé USB. Les listes sont mémorisées : sans intervention dans les listes, le temps de chargement suivant est réduit.
…) sur la prise Jack à l'aide d'un câble audio (non fourni). Régler d'abord le volume de votre équipement nomade (niveau élevé). Régler ensuite le volume de votre autoradio. Le pilotage des commandes se fait via l'équipement nomade.
Insérer le CD dans le lecteur.
Appuyer sur Radio Media pour afficher la page primaire. Sélectionner "Sources".
Pour des raisons de sécurité et parce qu'il nécessite une attention soutenue de la part du conducteur, le visionnage d'une vidéo est possible uniquement véhicule à l'arrêt et contact mis ; dès la reprise du roulage, la vidéo s'interrompt.
DS Connect Nav Insérer une clé USB dans la prise USB. Les commandes de gestion de la vidéo se font uniquement par l'écran tactile. Appuyer sur Radio Media pour afficher la page primaire. Sélectionner "Sources". Sélectionner Vidéo pour lancer la vidéo.
Le streaming permet d'écouter le flux audio provenant du smartphone. Le profil Bluetooth doit être activé, régler d'abord le volume de votre équipement nomade (niveau élevé). Régler ensuite le volume de votre autoradio. Si la lecture ne commence pas automatiquement, il peut être nécessaire de lancer la lecture audio à partir du téléphone. Le pilotage se fait via le périphérique ou en utilisant les touches tactiles du système.
Connecter le lecteur Apple ® à la prise USB à l'aide d'un câble adapté (non fourni). La lecture commence automatiquement. Le pilotage se fait via les commandes du système audio. Les classements disponibles sont ceux du lecteur nomade connecté (artistes / albums / genres / playlists / audiobooks / podcasts). Le classement utilisé par défaut est le classement par artistes. Pour modifier le classement utilisé, remonter l'arborescence jusqu'à son premier niveau puis sélectionner le classement souhaité (playlists par exemple) et valider pour descendre l'arborescence jusqu'à la piste souhaitée. La version du logiciel de l'autoradio peut être incompatible avec la génération de votre lecteur Apple ®.
Le système supporte les lecteurs nomades USB Mass Storage, les BlackBerry ® ou les lecteurs Apple ® via les prises USB. Le câble d'adaptation n'est pas fourni. La gestion du périphérique se fait par les commandes du système audio. Les autres périphériques, non reconnus par le système lors de la connexion, doivent être branchés à la prise auxiliaire à l'aide d'un câble Jack (non fourni) ou via le streaming Bluetooth suivant la compatibilité.
L'autoradio lit les fichiers audio avec l'extension ".wma, .aac, .flac, .ogg, .mp3" avec un débit compris entre 32 Kbps et 320 Kbps. Il supporte aussi le mode VBR (Variable Bit Rate). Tout autre type de fichier (.mp4, …) ne peut être lu. Les fichiers ".wma" doivent être de type wma 9 standard. Les fréquences d'échantillonnage supportées sont 32, 44 et 48 KHz.
ISO 9660 niveau 1, 2 ou Joliet de préférence. Si le disque est gravé dans un autre format, il est possible que la lecture ne s'effectue pas correctement. Sur un même disque, il est recommandé de toujours utiliser le même standard de gravure, avec une vitesse la plus faible possible (4x maximum) pour une qualité acoustique optimale. Dans le cas particulier d'un CD multi-sessions, le standard Joliet est recommandé.
Appuyer sur Téléphone pour afficher la page primaire.
Bluetooth® Pour des raisons de sécurité et parce qu'elles nécessitent une attention soutenue de la part du conducteur, les opérations de jumelage du téléphone mobile Bluetooth au système mains-libres Bluetooth de votre autoradio, doivent être réalisées véhicule à l'arrêt et contact mis.
(configuration du téléphone).
Sélectionner le nom système dans la liste des appareils détectés. Sur le système, accepter la demande de connexion du téléphone. Pour finaliser le jumelage, quelle que soit la procédure, du téléphone ou du système, confirmer et valider le code affiché à l'identique sur le système et sur le téléphone.
Le système propose de connecter le téléphone avec 3 profils : - en "Téléphone" (kit mains-libres, téléphone uniquement), - en "Streaming audio" (streaming : lecture sans fil des fichiers audio du téléphone), - en "Données internet mobile".
Bluetooth" pour afficher la liste des périphériques jumelés. Appuyer sur la touche "détails".
De retour dans le véhicule, si le dernier téléphone connecté est à nouveau présent, il est automatiquement reconnu et dans les 30 secondes environ qui suivent la mise du contact le jumelage est opéré sans action de votre part (Bluetooth activé).
Appuyer sur Téléphone pour afficher la page primaire. Appuyer sur la touche "OPTIONS" pour accéder à la page secondaire.
Les trois profils peuvent se connecter par défaut.
Appuyer sur Téléphone pour afficher la page primaire.
Appuyer sur "OK" pour valider.
Bluetooth" pour afficher la liste des périphériques jumelés. Appuyer sur le nom du téléphone choisi dans la liste pour le déconnecter. Appuyer à nouveau pour le connecter.
Sélectionner la corbeille en haut à droite de l'écran pour afficher une corbeille en face du téléphone choisi.
DS Connect Nav Appuyer sur la corbeille en face du téléphone choisi pour le supprimer.
Et Faire un appui long
Appuyer sur Téléphone pour afficher la page primaire.
Ou Sélectionner "Raccrocher" sur l'écran tactile.
Sélectionner le contact dans la liste proposée. Il est toujours possible de lancer un appel directement depuis le téléphone ; stationner le véhicule par mesure de sécurité.
Sélectionner "Appeler".
Garez le véhicule. Passer l'appel à l'aide des commandes au volant.
Sélectionner "Contact".
Sélectionner "Contact". Sélectionner "Créer" pour ajouter un nouveau contact.
Sur l'onglet "Adresse", renseigner les adresses du contact.
Appuyer sur Téléphone pour afficher la page primaire. Appuyer sur la touche "OPTIONS" pour accéder à la page secondaire. Sélectionner "Messages" pour afficher la liste des messages. Sélectionner l'onglet "Tous" ou "Reçus" ou "Envoyés". Sélectionner le détail du message choisi dans l'une des listes. Appuyer sur "Répondre" pour envoyer un message rapide intégré dans le système.
"Mon arrivée" ou "Non disponible" ou "Autre" avec la possibilité de créer de nouveaux messages.
Selon le smartphone, la remontée de vos messages ou emails peut être longue.
Vérifiez sur le manuel de votre smartphone et auprès de votre opérateur, les services auxquels vous avez accès.
Appuyer sur "Ecouter" pour lancer la lecture du message.
Appuyer sur Téléphone pour afficher la page primaire.
Appuyer sur Téléphone pour afficher la page primaire. Appuyer sur la touche "OPTIONS" pour accéder à la page secondaire. Sélectionner "Messages rapides" pour afficher la liste des messages.
Sélectionner "Email" pour afficher la liste des messages. Sélectionner l'onglet "Reçus" ou "Envoyés" ou "Non lus". Sélectionner le message choisi dans l'une des listes.
Activer ou Désactiver "Loudness". Les réglages de "Répartition" (Tous passagers, Conducteur et Avant seul) sont communs à toutes les sources. Activer ou Désactiver "Sons tactiles", "Volume asservi à la vitesse" et "Entrée auxiliaire".
Audio embarqué : le Sound Staging d'Arkamys© optimise la répartition du son dans l'habitacle.
Appuyer sur la touche "OPTIONS" pour accéder à la page secondaire. Sélectionner "Paramétrage des profils". Sélectionner "Profil 1" ou "Profil 2" ou "Profil 3" ou "Profil commun". Appuyer sur cette touche pour entrer un nom de profil à l'aide du clavier virtuel. Appuyer sur "OK" pour valider.
Sélectionner la photo. Appuyer sur "OK" pour accepter le transfert de la photo. Appuyer à nouveau sur "OK" pour enregistrer les réglages.
DS Connect Nav L'emplacement de la photo est dans un format carré, le système déforme la photo d'origine si elle est dans un format autre que celui du système. Appuyer sur cette touche pour réinitialiser le profil sélectionné. La réinitialisation du profil sélectionné active la langue anglaise par défaut. Sélectionner un "Profil" (1 ou 2 ou 3) pour lui associer les "Réglages audio". Sélectionner "Réglages audio".
Appuyer sur Réglages pour afficher la page primaire. Appuyer sur la touche "OPTIONS" pour accéder à la page secondaire. Sélectionner "Configuration écran". Sélectionner "Animation". Activer ou désactiver : "Défilement de texte automatique". Sélectionner la langue Appuyer sur Réglages pour afficher la page primaire. Appuyer sur la touche "OPTIONS" pour accéder à la page secondaire. Sélectionner "Langues" pour changer de langue.
Appuyer sur la touche "OPTIONS" pour accéder à la page secondaire.
"Paramètres usine" (réglage d'usine), active la langue anglaise par défaut ainsi que les degrés Fahrenheit et désactive l'heure d'été.
Sélectionner "Paramètres usine" pour revenir aux réglages initiaux.
Appuyer sur Réglages pour afficher la page primaire. Appuyer sur la touche "OPTIONS" pour accéder à la page secondaire. Sélectionner "Réglage heure-date".
Appuyer sur cette touche pour définir le fuseau horaire. Sélectionner le format d'affichage de l'heure (12h / 24h). Activer ou désactiver l'heure d'été (+1 heure).
Les réglages de la date et de l'heure ne sont disponibles que si la "synchronisation GPS" est désactivée.
Appuyer sur Réglages pour afficher la page primaire. Appuyer sur la touche "OPTIONS" pour accéder à la page secondaire. Sélectionner "Réglage heure-date".
Appuyer sur cette touche pour régler l'heure à l'aide du clavier virtuel. Appuyer sur "OK" pour valider.
Les informations décrites ci-après regroupent les réponses aux questions les plus fréquemment posées concernant votre système.
"Navigation" et vérifier le volume de la voix dans les réglages audio.
événement sur le parcours.
"Zones de danger" positionnées dans un cône situé devant le véhicule. Il peut alerter pour des "Zones de danger" situées sur les routes proches ou parallèles.
"Sur l'itinéraire" pour ne plus être alerté hors guidage ou diminuer le délai d'annonce.
(autoroutes…) sont répertoriés pour les informations trafic.
Ce phénomène est normal. Le système est dépendant des conditions de réception du signal GPS.
(paramétrages, contrat).
(par exemple lors d'un passage en station de lavage ou dans un parking souterrain).
Le système interprète ces données comme le nom de la station.
Le CD a été gravé dans un format incompatible du lecteur (udf, …). Le CD est protégé par un système de protection anti-piratage non reconnu par l'autoradio.
Vérifier l'état du CD : le CD ne pourra pas être lu s'il est trop endommagé. Vérifier le contenu s'il s'agit d'un CD gravé : consultez les conseils à la rubrique "AUDIO". Le lecteur CD de l'autoradio ne lit pas les DVD. Du fait d'une qualité insuffisante, certains CD gravés ne seront pas lus par le système audio.
Le nom de la station de radio change.
Le son du lecteur CD est dégradé.
éventuellement au maximum et augmenter le son du téléphone si nécessaire.
"Afficher contacts du téléphone".
En changeant la répartition, le réglage des balances est désélectionné.
Balance) sur la position milieu, de sélectionner l'ambiance musicale "Aucune", de régler la correction loudness sur la position "Active" en mode CD et sur la position "Inactive" en mode radio.
L'arrêt est normal : le système se met en mode économie d'énergie et se coupe afin de préserver la batterie du véhicule.
Sélectionner l'onglet "Heure" et désactiver la "synchronisation GPS" (UTC). Aide au maintien dans la voie170, 181-183, 186 Aide au stationnement arrière200 Aide au stationnement avant201 Aide au stationnement latéral201 Aide graphique et sonore au stationnement200 Airbag passager 20-21 Airbags 20, 125, 127, 129 Airbags frontaux 126-127, 130 Boîte à outils97 Boîte de rangement97 Boîte de vitesses automatique10-11, 151-159, 234, 258 Boîte de vitesses manuelle10-11, 150-151, 156-159, 234 Bouchon réservoir de carburant223
Cadran de bord10 Cadrans de bord 11 Caméra de recul203-204, 206 Caméra infrarouge103 Capacité du réservoir carburant223 Capot moteur229 Caractéristiques techniques 264-265 Changement de la pile de la télécommande 51 Changement d'un balai d'essuie-vitre 111, 254 Changement d'une lampe 250-254 Changement d'une roue241-242 Changement d'un fusible 254-256 Contrôle du niveau d'huile moteur31 Contrôle dynamique de stabilité (CDS) 118-120 Contrôles230, 233-235
Dimensions266 Diodes électroluminescentes – LED 101, 250-252 Disques de freins 234-235 Feux de recul252
Index alphabétique Filtre à particules 233-234 Filtre habitacle234 Fixations ISOFIX135 Fonction accueil 71 Indicateurs de direction27 Indicateurs de direction (clignotants)101, 251-252 ISOFIX136 ISOFIX (fixations)135 Mise à jour de la date 41 Mise à jour de l'heure 41 Mise sous contact146 Mode Confort155 Mode délestage227 Niveau du liquide de refroidissement31, 232-233 Niveau mini carburant21, 223 Niveaux et vérifications 230-233 Numéro de série véhicule266
Ordinateur de bord 34-35 Oubli des feux100 Outillage de bord 97, 241-242 Outils241-242 Ouverture de la trappe à carburant223 Ouverture des portes45-46, 55 Ouverture des vitres43 Ouverture du capot moteur229 Ouverture du coffre45-46, 56
Poignées de maintien 68, 90 Réglage de la date 41 Réglage de la répartition d'air 83-86
Réglage de l'heure35, 41 Réglage des appuis-tête 67-68 Réglage des projecteurs108 Réglage des sièges 68-69 Réglage du débit d'air 83-86 Réglage en hauteur des ceintures de sécurité122 Réglage en hauteur et en profondeur du volant73 Régulateur de vitesse164-165, 167-174, 179-180 Régulateur de vitesse adaptatif 170 Régulateur de vitesse adaptatif avec fonction Stop 164-165, 170-174, 179-180 Régulation par la reconnaissance de limite de vitesse 164-165 Réinitialisation de la détection de sous-gonflage160-161 Réinitialisation de la télécommande 51 Remise à zéro compteur kilométrique journalier34 Remise à zéro trajet 34-35 Remontage d'une roue247-249 Remorquage d'un véhicule260 Témoin de service18 Témoin du système de freinage16 Témoins d'alerte13, 16, 33 Témoins de marche13, 16 Témoins de neutralisation13 Témoins d'état16 Témoins lumineux 13 Température du liquide de refroidissement31 Toit ouvrant panoramique62 Troisième feu de stop253
Vérification des niveaux 231-233 Vérifications courantes 233-235 (Directive 2000/53) relative aux véhicules hors d'usage, qu'elle atteint les objectifs fixés par celle-ci et que des matières recyclées sont utilisées dans la fabrication des produits qu'elle commercialise.
Notice Facile
